BOTR30200CSS - Micro-ondes BLOMBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Micro-ondes encastrable
Marque	Blomberg
Modèle	BOTR30200CSS
Dimensions (L x H x P)	59,5 x 39 x 38,8 cm
Poids net	17,5 kg
Alimentation électrique	230 V / 50 Hz, 1500 W
Puissance micro-ondes	900 W
Puissance gril	1000 W
Capacité	30 L
Fonctions principales	Décongélation, cuisson automatique, gril, chaleur tournante, minuterie
Type de commande	Numérique tactile
Éclairage intérieur	Ampoule LED
Matériau de la cavité	Acier inoxydable
Sécurité enfants	Oui
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux. Ne pas utiliser de produits abrasifs.
Pièces détachées	Disponibles via le service après-vente Blomberg
Réparabilité	Indice de réparabilité : 8,1/10
Classe énergétique	A+
Garantie	2 ans

FOIRE AUX QUESTIONS - BOTR30200CSS BLOMBERG

Comment puis-je décongeler des aliments avec ce micro-ondes ?

Utilisez la fonction décongélation intégrée. Sélectionnez le poids de l'aliment et le micro-ondes ajuste automatiquement le temps et la puissance.

Que faire si l'appareil ne chauffe plus ?

Vérifiez tout d'abord que la porte est bien fermée et que le fusible n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser des ustensiles en métal dans le micro-ondes ?

Non, les ustensiles en métal peuvent provoquer des étincelles et endommager l'appareil. Utilisez uniquement des récipients adaptés au micro-ondes.

Comment nettoyer l'intérieur du micro-ondes ?

Nettoyez après chaque utilisation avec un chiffon humide et un peu de détergent doux. Évitez les produits abrasifs qui rayent la surface.

Comment activer la sécurité enfants ?

Appuyez sur la touche Sécurité pendant 3 secondes jusqu'à ce qu'un symbole apparaisse. Pour désactiver, répétez l'opération.

Le micro-ondes fait du bruit pendant le fonctionnement, est-ce normal ?

Oui, un léger bourdonnement est normal. Si le bruit devient fort ou inhabituel, vérifiez que le plateau tourne librement et qu'aucun objet ne bloque la ventilation.

Quelle est la puissance maximale de ce micro-ondes ?

La puissance micro-ondes est de 900 W. Le gril peut atteindre 1000 W.

Comment utiliser la fonction gril ?

Placez les aliments sur la grille métallique fournie. Sélectionnez le mode Gril et réglez la durée. Surveillez la cuisson pour éviter de brûler.

Le micro-ondes affiche un code d'erreur, que faire ?

Consultez la section Dépannage de la notice. Si le code persiste, éteignez l'appareil pendant 5 minutes puis rallumez. Contactez le SAV si nécessaire.

Où puis-je trouver des pièces détachées pour ce modèle ?

Les pièces détachées sont disponibles auprès du service après-vente Blomberg ou sur leur site officiel. Munissez-vous du numéro de modèle.

MODE D'EMPLOI BOTR30200CSS BLOMBERG

Avant d'utiliser l'appareil, veuillez lire ce manuel!

Chère cliente, cher client,

Merci d'avoir choisi les produits Blomberg. Nous espérons que ce produit, fabriqué dans des installations modernes et soumis à un processus de contrôle qualité rigoureux, vous offre les meilleures performances possibles. C'est pourquoi nous vous recommandons, avant d'utiliser ce produit, de lire attentivement ce manuel et tous les autres documents fournis et de les conserver soigneusement pour toute consultation future. Si vous confiez le produit à quelqu'un d'autre, n'oubliez pas de lui remettre également le manuel d'utilisation. Veillez à bien respecter les consignes et les instructions figurant dans le manuel d'utilisation.

Signification des symboles

Les symboles suivants sont utilisés tout au long de ce manuel :

Informations importantes et conseils utiles sur l'utilisation de l'appareil.

Avertissement sur les situations dangereuses concernant la sécurité des biens et des personnes.

Avertissement contre le risque d'électrocution

Avertissement en cas de contact avec une surface brûlante.

TABLE DES MATIÈRES

1Consignesimportantes35

1.1 Consignes générales de sécurité....35

1.1.1 Sécurité électrique....36

2 Votre four à micro-ondes à convection à hotte intégrée 37

2.1 Vue d'ensemble....37

2.2 Données techniques ....37

3 Dégagements pour l'installation 38

4 Conduite d'évacuation externe 39

4.1 Installation de la hotte de ventilation .....39

4.1.1 Évacuation à l'extérieur par le dessus (exemple uniquement)....39

4.1.2 Évacuation à l'extérieur par l'arrière (exemple uniquement) 40

4.1.3 Raccordement de l'évacuation au conduit....41

4.1.4 Longueur maximale des conduits......41

4.1.5 Coudes, adaptateurs de transition, évents de toit et muraux, etc. 41

4.2 Dommages-expédition/installation....42

4.3.2 Pièces supplémentaires....43

4.4 Outils et matériaux nécessaires....44

5 Installation 45

5.1 Mise en place de la plaque de montage......45

5.1.1 Enlèvement du four à micro-ondes de la boîte/enlèvement de la plaque de montage ....45

5.1.2 Localisation des montants 45

5.1.3 Établissement de l'emplacement de la plaque murale sous votre armoire .... 46

5.1.4 Alignement de la plaque murale....47

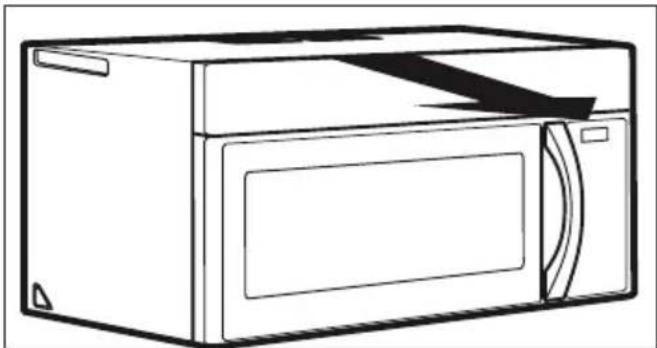

5.2 Types d'installation (choisissez A, B ou C). 48

5.2.1 Évacuation à l'extérieur par le dessus (Type A - conduit vertical)......48

5.2.2 Évacuation à l'extérieur par l'arrière (conduit horizontal de type B)....54

5.2.3 Recyclage d'air (évacuation sans conduit de type C)....59

6 Utilisation du produit 63

1 Consignesimportantes

1.1 Consignes générales de sécurité

Lisez et conservez ces instructions

Cela :

• facilitera l'installation,
• vous aidera à l'avenir si vous avez des questions et
• vous aidera en cas d'inspection du système électrique.

Si vous avez des questions ou besoin de réparations, appelez votre vendeur. Lors de l'appel, ayez soin d'indiquer les numéros de modèle et de série du four à micro-ondes.

AVERTISSEMENT :

Pour réduire les risques d'incendie, de choc électrique ou de blessures, il est important de toujours observer quelques mesures de sécurité de élémentaires, y compris les suivantes :

Veuillez lire toutes les instructions avant d'utiliser l'appareil.

Ce produit nécessite une prise de courant à trois broches mise à la terre.

Avant d'entreprendre l'installation, l'installateur doit vérifier la continuité à la boîte à prises pour s'assurer qu'elle est adéquatement mise à la terre.

Si ce n'est pas le cas, ou si la boîte à prises ne répond pas aux exigences électriques indiquées (à la section EXIGENCES ÉLECTRIQUES), faites appel à un électricien qualifié pour corriger tout défaut.

Pour votre sécurité, retirez le fusible ou déclenchez le disjoncteur avant d'entreprendre l'installation, afin d'éviter toute blessure grave ou mortelle.

Pour votre sécurité, la surface de montage doit être en mesure de supporter la charge des armoires, ainsi qu'un poids supplémentaire de 28,5 à 38,5 kg (63 à 85 livres) correspondant au poids du produit, et la charge du four qui peut atteindre 22,7 kg (50 livres), pour un poids total de 51,3 à 61,2 kg (113 à 135 livres).

Pour votre sécurité, évitez d'installer ce produit sous des armoires aménagées en îlot ou en péninsule. Fixez-le À LA FOIS à une armoire supérieure ET à un mur.

1 Consignesimportantes

Pour faciliter l'installation et pour votre sécurité, il est recommandé que l'installation de ce produit soit effectuée par deux personnes.

Pour votre sécurité, mettez convenablement cet appareil à la terre pour éviter un choc grave ou mortel. Pour diminuer les risques de choc électrique, le cordon d'alimentation de cet appareil est muni d'une fiche à trois broches (mise à la terre) qui correspond à une prise murale à trois broches (prise dotée d'une mise à la terre).

Ne coupez, ne déformez et ne retirez en aucun cas aucune broche de la fiche du cordon d'alimentation. N'utilisez pas de rallonge électrique.

1.1.1 Sécurité électrique

Les caractéristiques nominales du produit sont: 120 volts CA, 60 hertz, 15 ampères et 1 500 watts.

Branchez ce produit à un circuit d'alimentation de tension et de fréquence appropriées.

La taille des câbles doit être conforme aux exigences du Code national d'électricité ou du code local en vigueur pour cette puissance nominale.

Branchez la fiche du cordon d'alimentation sur une prise avec mise à la terre de 15 à 20 ampères sur un circuit de dérivation séparé. La boîte à prises doit se trouver dans l'armoire située au-dessus du four à micro-ondes. La boîte à prises et le circuit d'alimentation doivent être installés par un électricien qualifié et respecter le Code national de l'électricité ou le code local en vigueur.

2 Votre four à micro-ondes à convection à hotte intégrée

2.1 Vue d'ensemble

2.2 Données techniques

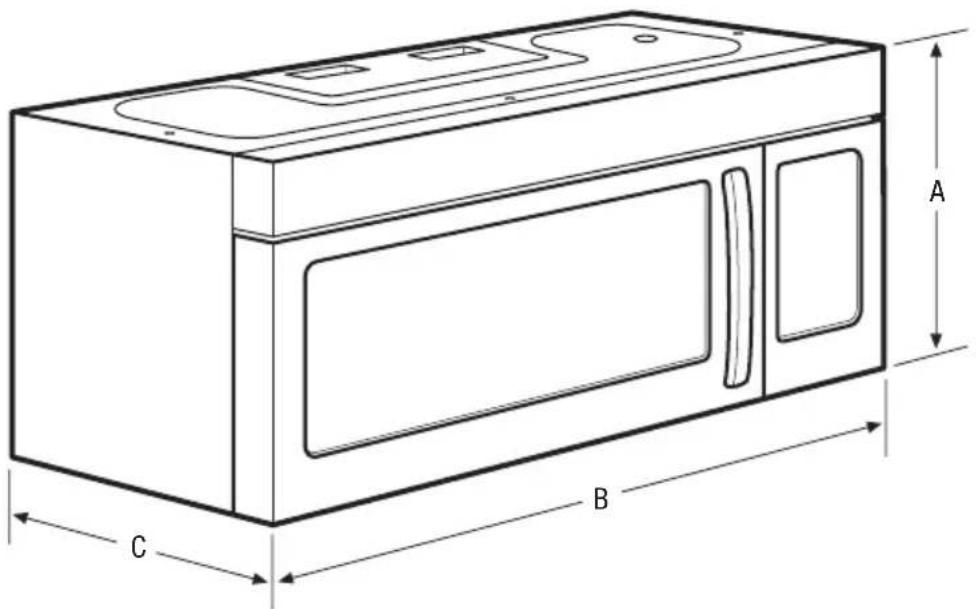

Dimensions du produit
A-Hauteur 15,7"(39,9 cm)
B-Largeur 29,9"(75,9 cm)
C-Profondeur 15,0"(38,1 cm)

Dimensions de découpe

Hauteur (Min.) 16,75"(42,5 cm)

Hauteur (Max.) 17,0"(43,2 cm)

Largeur (Min.) 30,0"(76,2 cm)

Profondeur (Min.) 12,0"(30,5 cm)

Profondeur (Max.) 13,0"(33,0 cm)

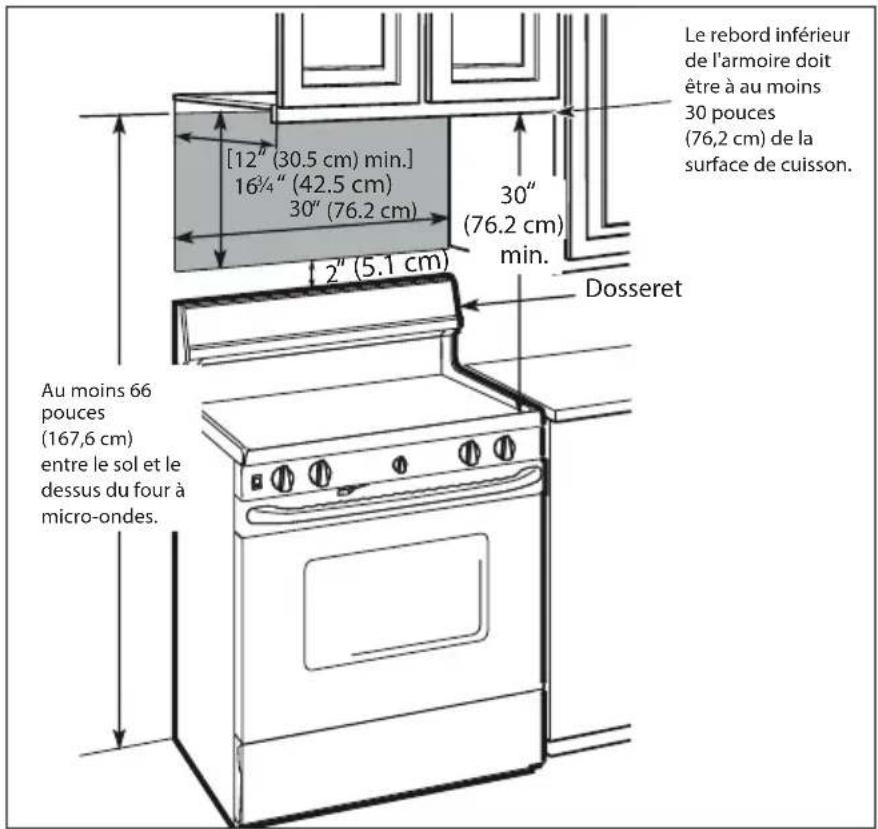

3 Dégagements pour l'installation

Il faut un espace d'au moins 30 po (76,2 cm) entre les armoires, sans obstructions

Si l'évacuation de l'air de votre four à micro-ondes s'effectue vers l'extérieur, consultez la section « Évacuation de la hotte pour la préparation du conduit d'évacuation ».

Lorsque vous installez le four à micro-ondes sous des armoires dont le fond est lisse et plat, suivez attentivement les instructions du gabarit pour armoire supérieure concernant le dégagement du cordon d'alimentation.

4 Conduite d'évacuation externe

4.1 Installation de la hotte de ventilation

Lisez ces instructions si vous déci-dez d'évacuer l'air du ventilateur à l'extérieur. Si vous décidez de recy-cler l'air dans la pièce, rendez-vous au chapitre 5.

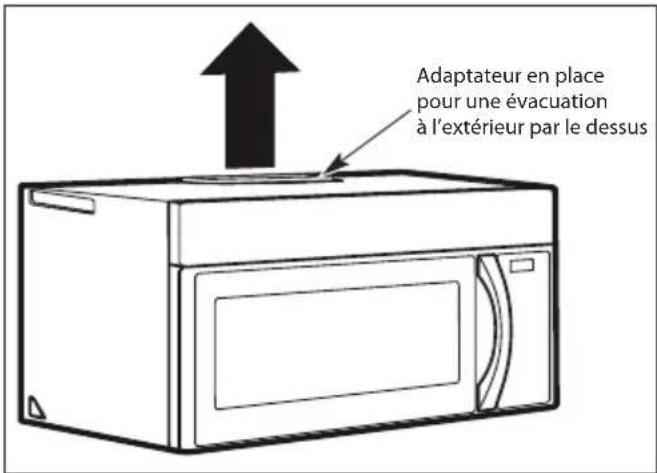

4.1.1 Évacuation à l'extérieur par le dessus (exemple uniquement)

Le tableau suivant décrit une façon possible d'installer les conduits.

Pièces des conduits Longueur		x Nombre = équiva-lente utilisé	Longueur équiva-lente
	Évent de toiture 24 pi (7,3 m) x (1) = 24 pi (7,3 m)
	12 pi (3,6 m)Conduit droit (rond de 6 po/15,2 cm)	12 pi (3,6 m) x (1) = 12 pi (3,6 m)
	Adaptateur de transition rectangulaire à rond*	5 pi (1,5 m) x (1) = 5 pi (1,5 m)
Les longueurs équivalentes des pièces des conduits sont longueur fondées sur des tests réels et reflètent les exigences à suivre pour une bonne ventilation avec n'importe quelle hotte.			= 41 pi (12,5 m)

Si vous utilisez un adaptateur de transition rectangulaire à rond, les coins inférieurs du registre devront être coupés aux dimensions de l'adaptateur au moyen des cisailles de ferblantier afin que le registre puisse se déplacer librement.

4 Conduite d'évacuation externe

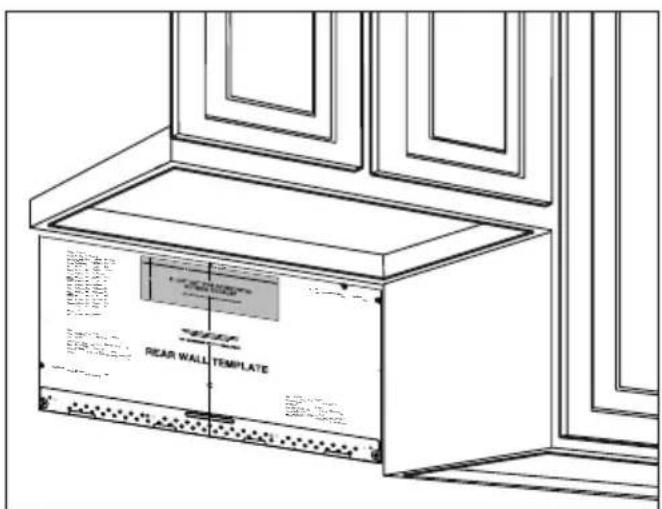

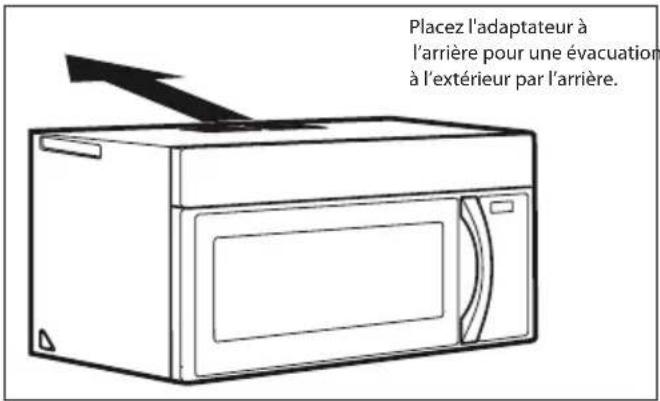

4.1.2 Évacuation à l'extérieur par l'arrière (exemple uniquement)

Le tableau suivant décrit une façon possible d'installer les conduits.

Pièces des conduits Longueur		x Nombre = équivalente utilisé	Longueur équivalente
	Évent mural 40 pi (12,2 m) x (1) = 40 pi (12,2 m)
	3 pi Conduit droit (rectangulaire de 31⁄4 po x 10 po/8.2 x 25,4 cm)	3 pi (0,9 m) x (1) = 3 pi (0,9 m)
	Coude de 90 de-grés	10 pi (3 m) x (2) = 20 pi (3 m)
Les longueurs équivalentes des pièces des conduits sont fon-dées sur des tests réels et reflètent les exigences à suivre pour une bonne ventilation avec n'importe quelle hotte.		Longueur = 63 pi (19,2 m) totale

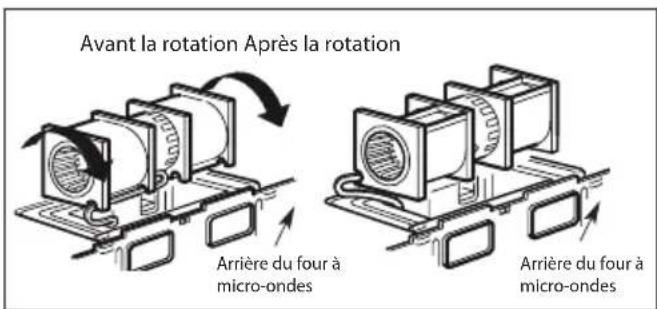

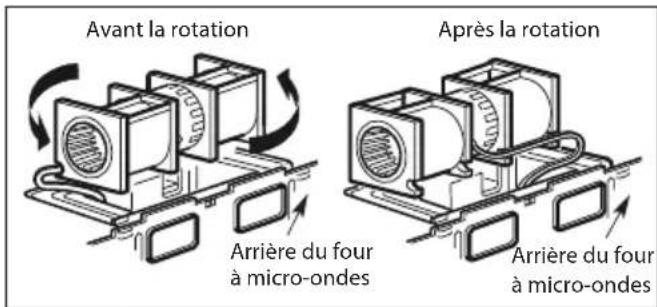

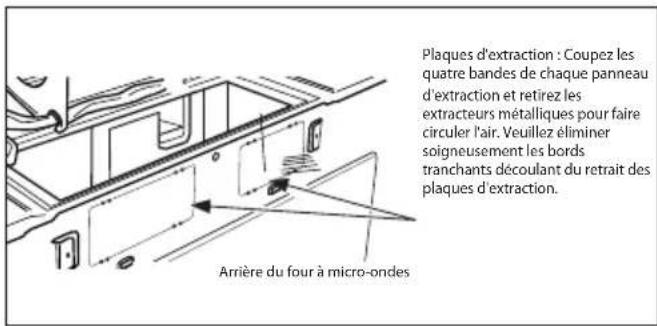

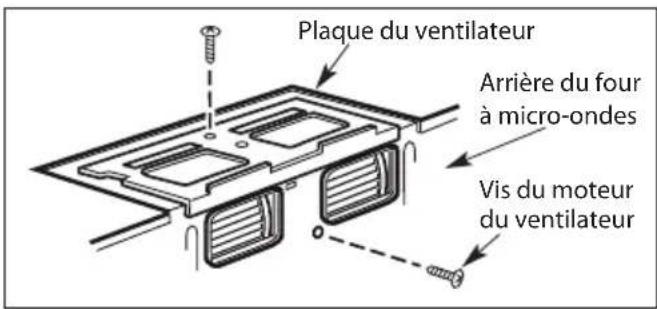

Dans le cas d'une évacuation par l'arrière, assurez-vous d'aligner le conduit d'évacuation avec les espaces entre les poteaux muraux ; il est également possible de préparer le mur lors de sa construction en laissant suffisamment d'espace entre les poteaux muraux pour recevoir le conduit.

Si vous devez installer des conduits, veuillez noter que la longueur totale des conduits rectangulaires de 31/4 po x 10 po (8,2 x 25,4 cm) ou ronds de 6 po (15,2 cm) de diamètre ne doit pas dépasser une longueur équivalente de 120 pieds (36,5 m).

L'évacuation à l'extérieur nécessite un CONDUIT D'ÉVACUATION POUR HOTTE. Lisez attentivement les remarques suivantes. Il est important que l'évacuation soit installée en empruntant le chemin le plus direct et en utilisant le moins de coudes possible. Cela permet une évacuation directe de l'air et contribue à éviter les blocages. Assurez-vous également que les registres pivotent librement et que rien n'obstrue les conduits.

4 Conduite d'évacuation externe

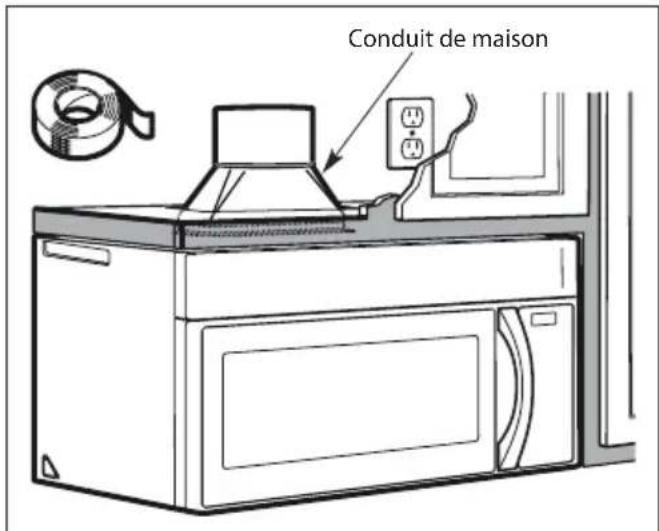

4.1.3 Raccordement de l'évacuation au conduit

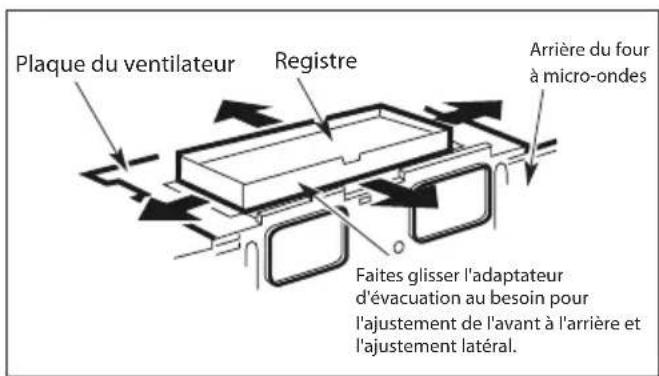

L'évacuation pour hotte a été conçue pour être raccordée à un conduit rectangulaire standard de 31/4 po x 10 (8,2 x 25,4 cm). Si un conduit rond est nécessaire, utilisez un adaptateur de transition rectangulaire à rond. N'utilisez pas de conduit ayant un diamètre inférieur à 6 po (15,2 cm).

4.1.4 Longueur maximale des conduits

Pour permettre une circulation satisfaisante de l'air, la longueur totale des conduits rectangulaires de 31/4 po x 10 po (8.2 x 25.4 cm) ou ronds de 6 po (15,2 cm) de diamètre ne doit pas dépasser une longueur équivalente de 120 pieds (36,5 m).

4.1.5 Coudes, adaptateurs de transition, évents de toit et muraux, etc.

Ces éléments offrent une résistance accrue à la circulation de l'air et sont équivalents à une section de conduit droit plus longue que leurs dimensions physiques réelles. Lorsque vous calculez la longueur totale des conduits, additionnez les longueurs équivalentes de l'ensemble des adaptateurs de transition plus la longueur de toutes les sections de conduit droit. Le tableau ci-dessous vous indique comment calculer la longueur équivalente totale des conduits en utilisant la longueur équivalente en pieds approximative de certains conduits types.

Pièces des conduits Longueur		x Nombre = équiva-lente utilisé	Longueur équivalente
	Adaptateur de transition rectangulaire à rond*	5 pi (1,5 m) x () = Pieds ou m
	Évent mural 40 pi (12,2 m) x ()	= Pieds ou m
	Coude de 90 degrés 10 pi (3 m)	x () = Pieds ou m
	Coude de 45 degrés Coude	de x () = Pieds ou m45 degrés
	Coude de 90 degrés 25 pi (7,6 m)	m) x () = Pieds ou m

4 Conduite d'évacuation externe

	Coude de 45 degrés 5 pi (1,5 m) x () = Pieds ou m
	Évent de toiture 24 pi (7,3 m) x () = Pieds ou m
	Conduit droit rond de 6 po (15,2 cm) ou rectangulaire de 314 po x 10 po (8,2 x 25,4 cm)	1 pi (0,3 m) x () = Pieds ou m
Longueur totale des conduits = Pieds ou m

Si vous utilisez un adaptateur de transition rectangulaire à rond, les coins inférieurs du registre devront être coupés aux dimensions de l'adaptateur au moyen des cisailles de ferblantier afin que le registre puisse se déplacer librement.

Dans le cas d'une évacuation par l'arrière, assurez-vous d'aligner le conduit d'évacuation avec les espaces entre les poteaux muraux ; il est également possible de préparer le mur lors de sa construction en laissant suffisamment d'espace entre les poteaux muraux pour recevoir le conduit.

4.2 Dommages -expédition/installation

• Si l'appareil est endommagé durant le transport, retournez-le au magasin où vous l'avez acheté pour réparation ou remplacement.
• Si l'appareil est endommagé par le client, la réparation ou le remplacement reste à la charge du client.

- Si l'appareil est endommagé par l'installateur (s'il s'agit d'une personne différente du client), la réparation ou le remplacement doivent faire l'objet d'une entente entre le client et l'installateur.

4.3.1 Sachet de quincaillerie

Pièce Quantité
	Vis à bois(1/4 po x 2 po)	2

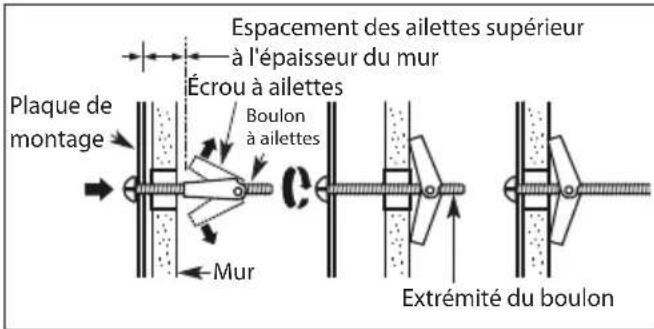

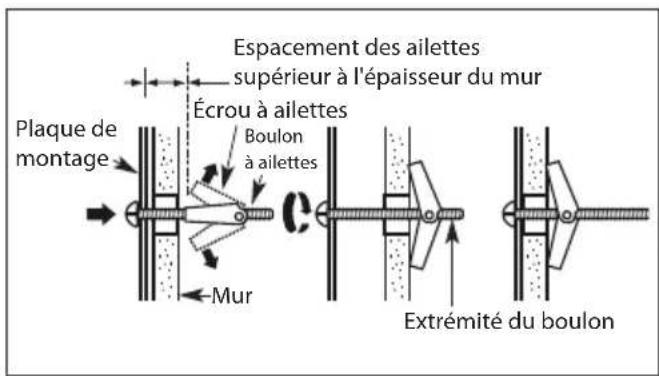

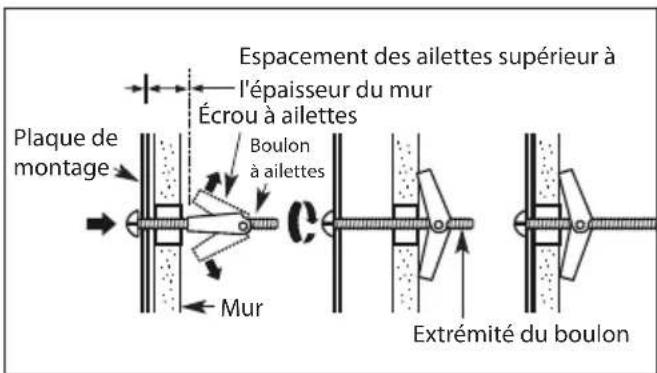

	Boulons à ailettes(et écrous à oreilles)(3/16 x 3 po)	2
	Vis à métaux àauto-alignement(1/4 po - 28 x 31/4 po)	3
	Passe-fil en nylon(pour armoires en métal)	1
Vous trouverez les pièces de quincaillerie dans un sachet fourni avec l'appareil. Vérifiez que vous avez reçu toutes ces pièces. Vérifiez que vous disposez de toutes ces pièces.REMARQUE : Des pièces supplémentaires sont incluses.

4 Conduite d'évacuation externe

4.3.2 Pièces supplémentaires

Pièce Quantité
	Gabarit pour armoire supérieure et	1
	Gabarit pour mur arrière	1
	Instructions d'installation	1

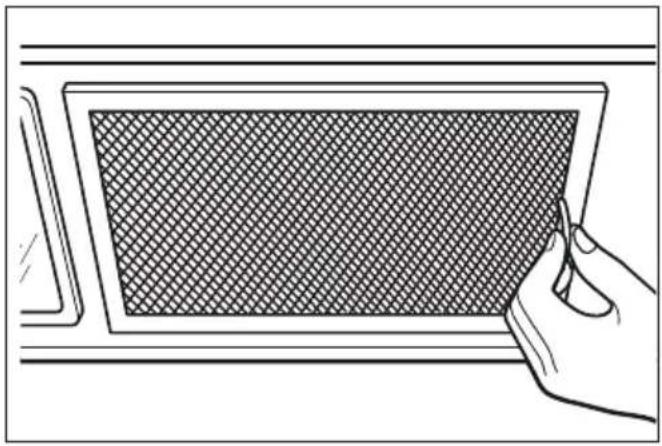

	Filtres à graisse emballés séparément	2

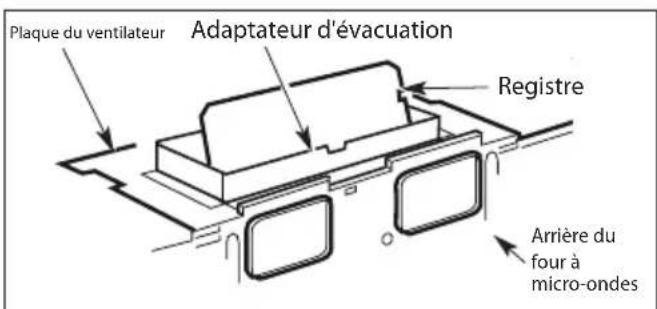

	Adaptateur de conduit d'évacuation	1
	Plateau en verre 1
	Anneau de plateau tournant	1
Vous trouverez les pièces de quincaillerie dans un sachet fourni avec l'appareil. Vérifiez que vous avez reçu toutes ces pièces. Vérifiez que vous disposez de toutes ces pièces.REMARQUE : Des pièces supplémentaires sont incluses.

4 Conduite d'évacuation externe

4.4 Outils et matériaux nécessaires

Tournevis Phillips no 1

Crayon

Cisailles de ferblantier (pour couper le registre, si nécessaire)

Ciseaux (pour couper le gabarit, si nécessaire)

Perceuse électrique avec forets de 3/16, 1/2 et 5/8.

Entretoises ou pièces de bois de récupération, le cas échéant, pour l'espacement avec l'armoire supérieure (utilisées uniquement pour l'installation sous une armoire dont le fond est doté d'un rebord)

Gants

Scie (sauteuse, trépan ou à guichet)

Localisateur de Marteau (facultatif) montant ou

Ruban adhésif en toile et ruban-cache

Lunettes de sécurité

Niveau

5 Installation

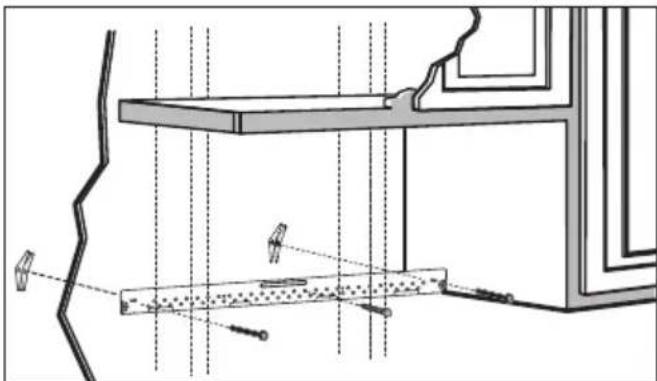

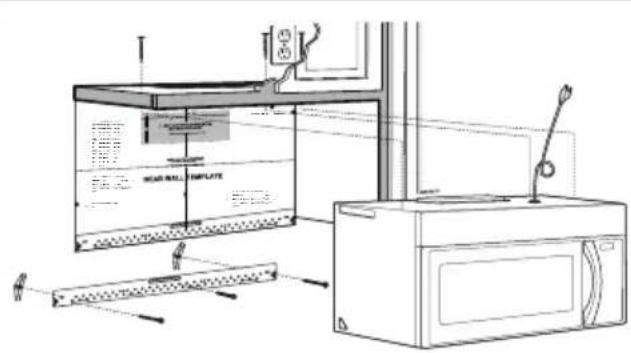

5.1 Mise en place de la plaque de montage

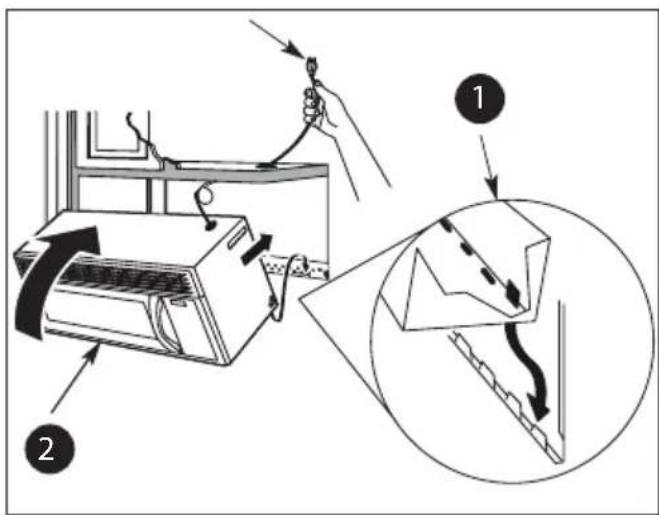

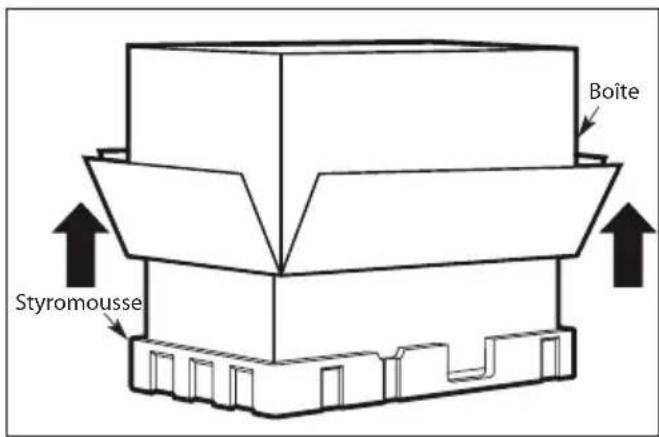

5.1.1 Enlèvement du four à microondes de la boîte/enlèvement de la plaque de montage

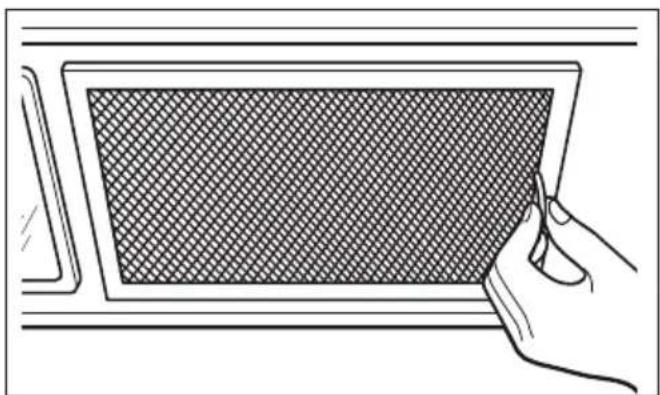

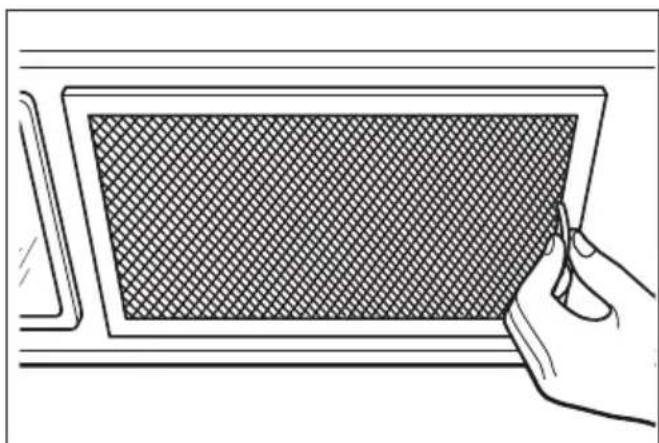

1. Retirez les directives d'installation, les filtres, le plateau en verre et le sachet de quincaillerie. N'enlevez pas la protection en polystyrène à l'avant du four.
2. Repliez complètement les 4 rabats contre les côtés de la boîte. Ensuite, retournez le four et la boîte avec précaution. Le four devrait reposer sur la styromousse.

1. Tirez la boîte vers le haut pour dégager le four.
2. Coupez le centre du sac en plastique pour retirer la plaque de montage

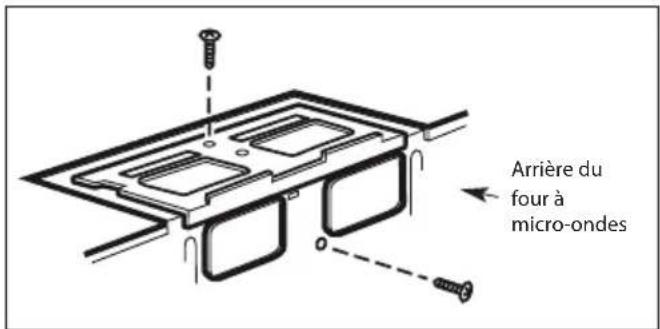

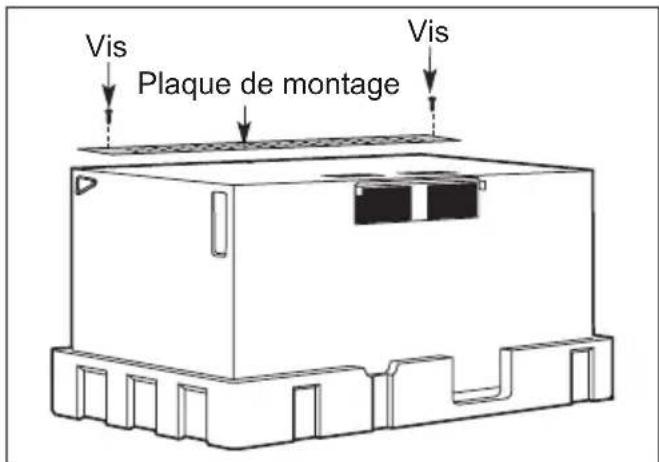

1. Enlevez les vis de la plaque de montage. Cette plaque sera utilisée comme gabarit pour le mur arrière et pour le montage. Remettez en place les vis retirées préalablement.

5.1.2 Localisation des montants

1. Localisez les montants en utilisant une des méthodes suivantes :
2. Localisateur de montant - dispositif magnétique permettant de localiser les clous.
3. Utilisez un marteau pour frapper légèrement sur la surface de montage jusqu'à ce que vous n'entendiez plus un son creux. Cela signifie que vous avez trouvé un montant.
4. Après avoir localisé le(s) montant(s), trouvez-en le centre en sondant le mur à l'aide d'un petit clou afin de trouver les rebords du montant. Puis faites une marque à mi-chemin entre les deux bords. Le centre de tout montant adjacent doit se trouver à 16 po (40,6 cm) ou 24 po (61 cm) de cette marque.
5. Tracez une ligne verticale marquant le milieu des montants.

AVERTISSEMENT : Le four à micro-ondes doit être fixé à au moins un montant du mur.

5 Installation

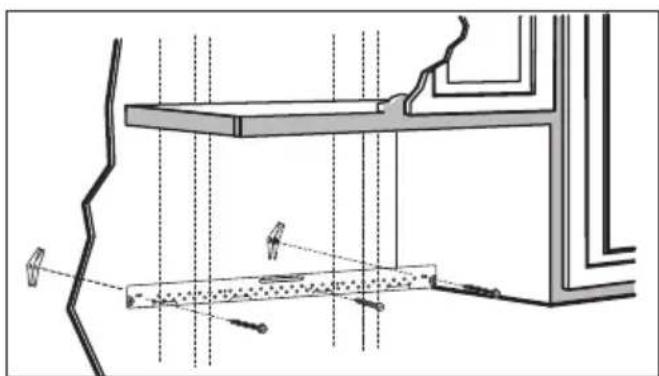

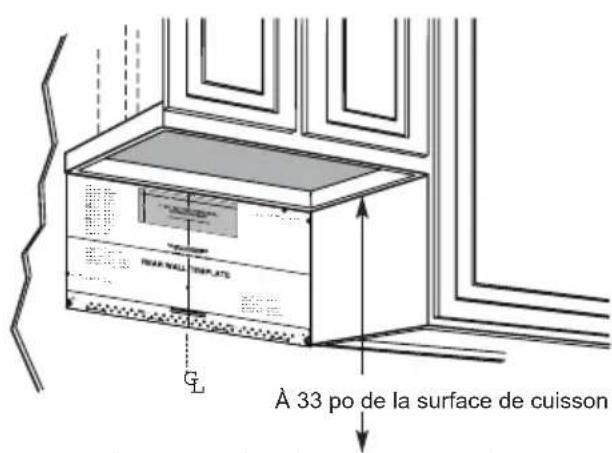

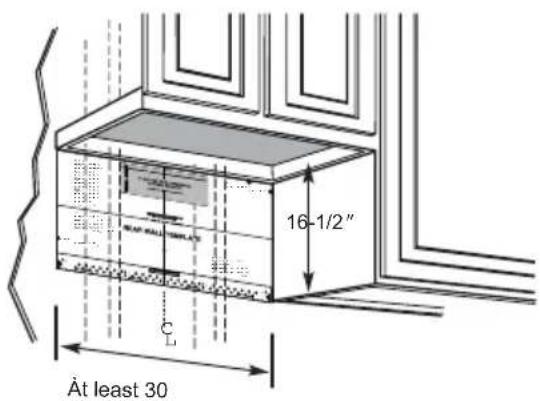

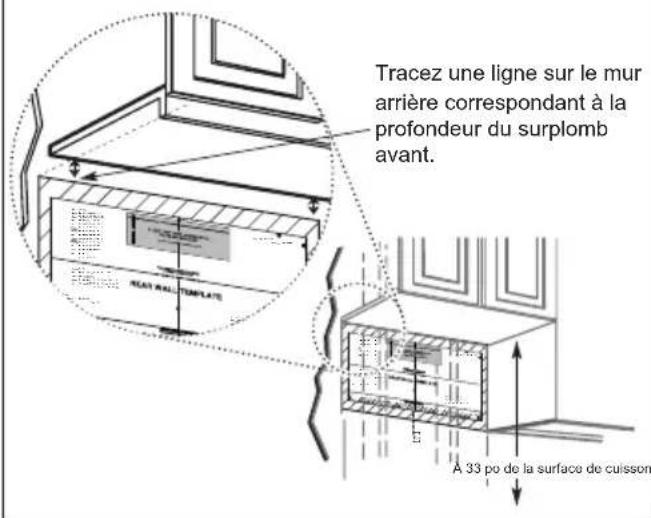

5.1.3 Établissement de l'emplacement de la plaque murale sous votre armoire

Emplacement de la plaque—sous une armoire à fond plat

Tracez une ligne verticale sur le mur au centre de l'espace de 30 po de large. Collez le gabarit pour mur arrière sur le mur le long de la ligne centrale et en touchant le bas de l'armoire.

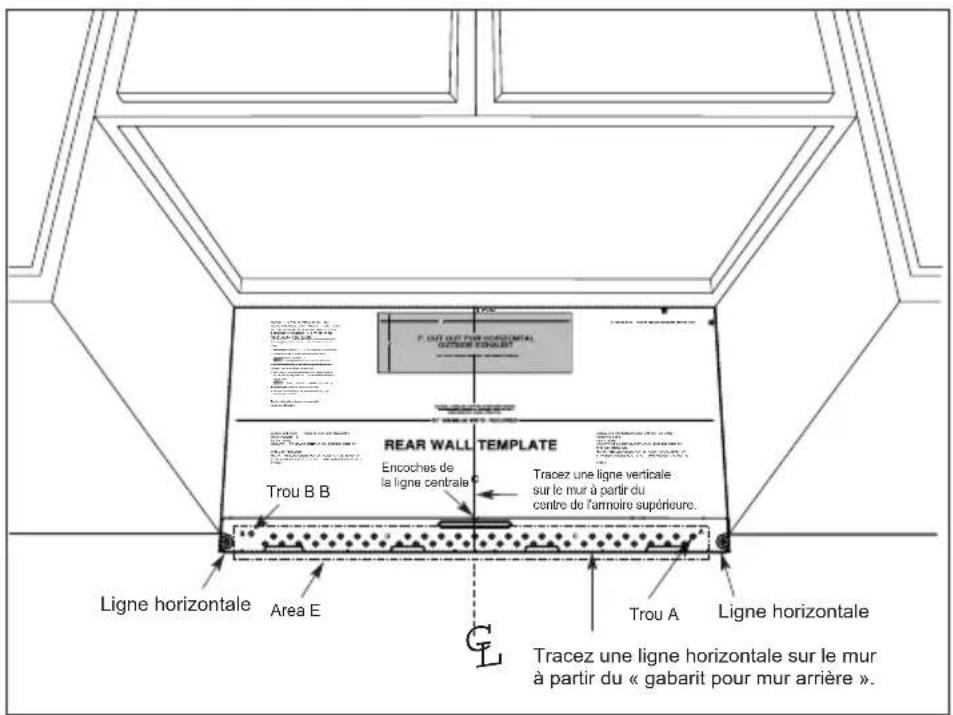

Emplacement de la plaque—sous une armoire dotée d'un rebord

Tracez une ligne verticale sur le mur au centre de l'espace de 30 po de large.

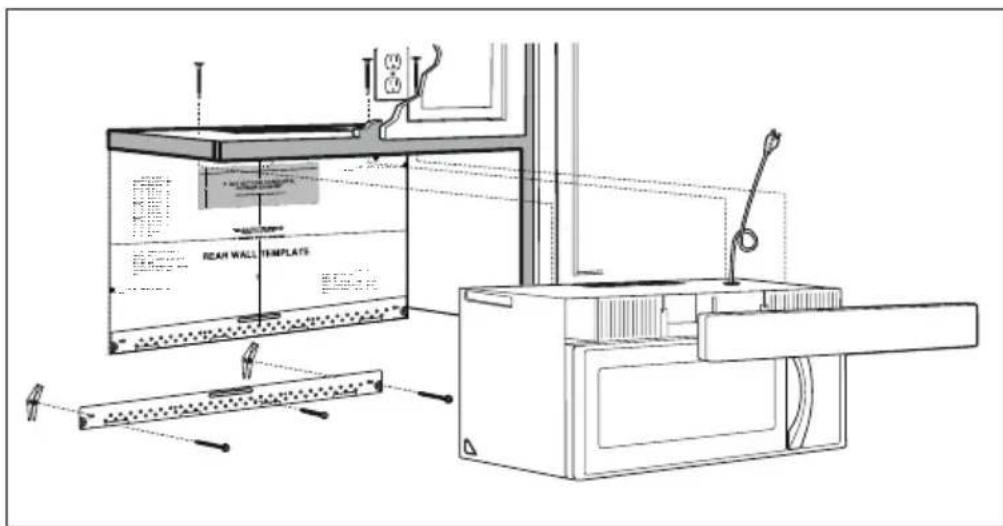

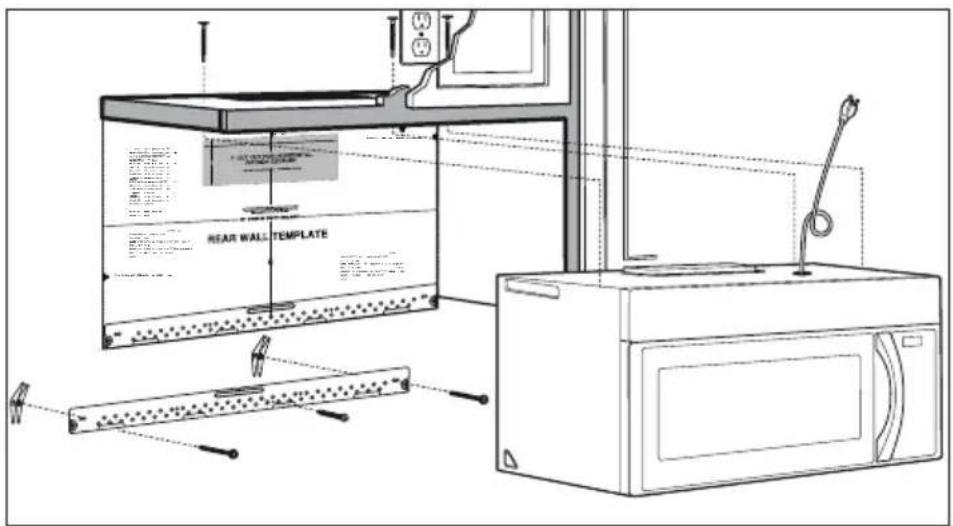

Collez le gabarit pour mur arrière sur le mur le long de la ligne centrale et en touchant le cadre de l'armoire inférieure.

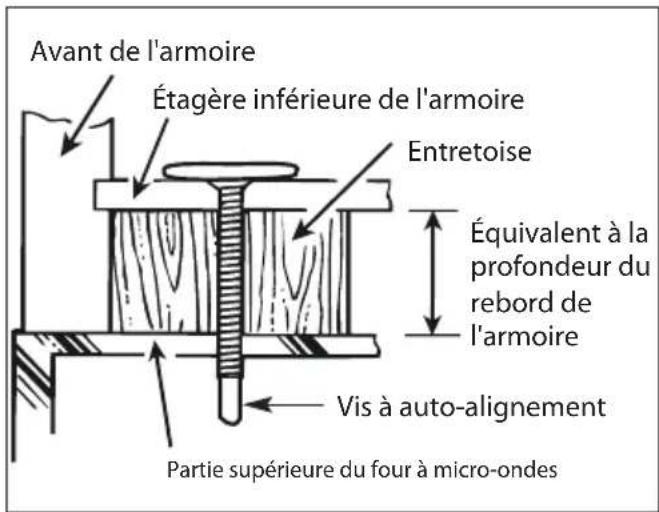

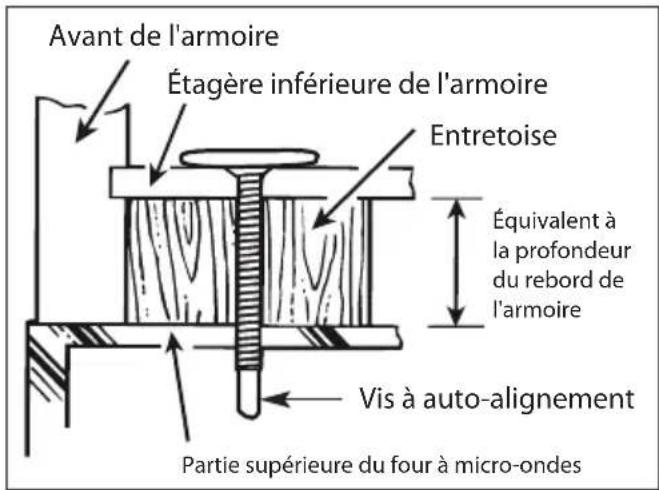

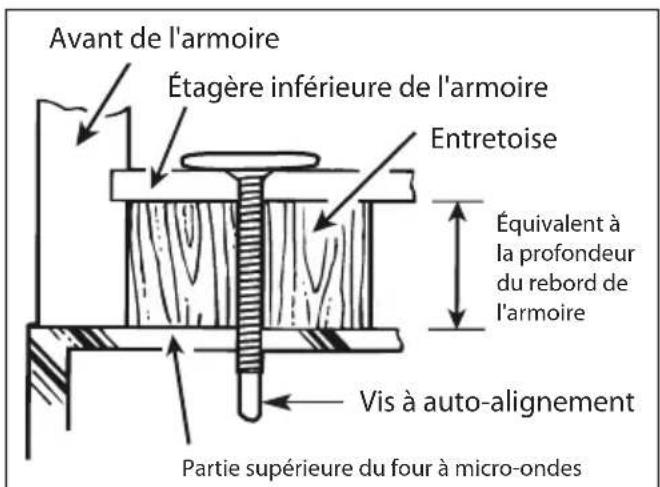

Emplacement de la plaque—sous une armoire dont le fond est doté d'un surplomb avant

Vos armoires peuvent être dotées de garnitures décoratives qui entravent l'installation du microondes. Enlevez l'élément décoratif pour installer convenablement le four à micro-ondes et pour vous assurer qu'il est à niveau

Le four à micro-ondes doit être à niveau.

Utilisez un niveau pour vous assurer que le fond de l'armoire est à niveau.

Si les armoires sont dotées uniquement d'un rebord avant, sans rebord sur les côtés ou à l'arrière, installez la plaque de montage plus bas, à la même distance que le rebord avant de l'armoire. Ainsi, le four sera à niveau.

1. Mesurez l'épaisseur intérieure du rebord avant de l'armoire.

2. Tracez une ligne horizontale sur le mur arrière, en dessous du fond de l'armoire, à une distance égale à l'épaisseur intérieure du rebord avant de l'armoire.

3. Pour l'installation sous une armoire dotée uniquement d'un rebord avant, alignez les languettes de montage avec cette ligne horizontale, sans toucher le fond de l'armoire, tel que décrit dans le sous-titre 5.1.4.

5

Installation

Portez des gants pour éviter de vous blesser sur les bords coupants.

5.1.4 Alignement de la plaque murale

1. Tracez une ligne verticale sur le mur au centre de l'espace de 30 po de large.
2. Tracez une ligne horizontale sur le mur de fond du « Gabarit pour mur arrière ».
3. Percez des trous de 5/8 po à deux endroits (Trou A, Trou B). S'il y a un montant, percez un trou de 3/16 po pour les vis à bois. En d'autres mots, vous ne pouvez pas utiliser les boulons à ailettes à l'emplacement d'un montant.

NE FIXEZ PAS LA PLAQUE DE MONTAGE MAINTENANT.

Les trous A et B sont situés à l'intérieur de la zone E. Si aucun des trous A et B ne se trouvent dans un montant, trouvez un montant à un autre endroit de la zone E et tracez un quatrième cercle aligné sur ce montant. Il est important qu'au moins une vis à bois soit bien fixée dans un montant pour soutenir le poids du microondes. Mettez la plaque de montage de côté.

5 Installation

5.2 Types d'installation (choisissez A, B ou C)

Ce four à micro-ondes est conçu pour s'adapter aux trois types d'évacuation suivants :

- Évacuation à l'extérieur par le dessus (Type A conduit vertical)

- Évacuation à l'extérieur par l'arrière (Type B conduit horizontal)

- Recyclage d'air (Type C - évacuation sans conduit)

Ce four à micro-ondes est équipé à l'usine en vue d'un Recyclage. Choisissez le type d'évacuation approprié à votre installation et rendez-vous à cette section.

5.2.1 Évacuation à l'extérieur par le dessus (Type A - conduit vertical)

Vue d'ensemble de l'installation

A1 : Fixation de la plaque de montage au mur

A2 : Préparation de l'armoire supérieure

A3 : Adaptation du ventilateur du four à microondes pour

A4 : Vérification du fonctionnement du registre

A5 : Installation du four à micro-ondes

A6 : Ajustement de l'adaptateur d'évacuation

-A7: Connexion au conduit

Assurez-vous que les vis du moteur du ventilateur et de la plaque du ventilateur sont correctement serrées lorsque vous les remettez en place. Cela permet d'éviter des vibrations excessives.

Assurez-vous que le câblage du moteur a été effectué et correctement fixé, et que les câbles ne sont pas coincés.

A1. Fixation de la plaque de montage au mur

Fixez la plaque au mur à l'aide des boulons à ailettes. Utilisez au moins une vis à bois pour fixer la plaque à un montant.

1. Retirez les ailettes des boulons.
2. Insérez les boulons dans la plaque de montage à travers les trous prévus dans le placoplâtre et resserrez les écrous à ailettes à 3/4 po. (19 mm) sur chaque boulon.

Pour utiliser les boulons à ailettes :

1. Placez la plaque de montage contre le mur et insérez les boulons à ailettes dans les trous du mur pour la fixer.

Avant de resserrer les boulons à ailettes et la vis à bois, assurez-vous que les languettes de la plaque de montage touchent le fond de l'armoire lorsque vous poussez la plaque contre le mur et que la plaque est bien centrée sous l'armoire.

Veillez à ne pas pincer vos doigts entre l'arrière de la plaque de montage et le mur.

1. Serrez tous les boulons. Éloignez la plaque du mur pour faciliter le serrage des boulons.

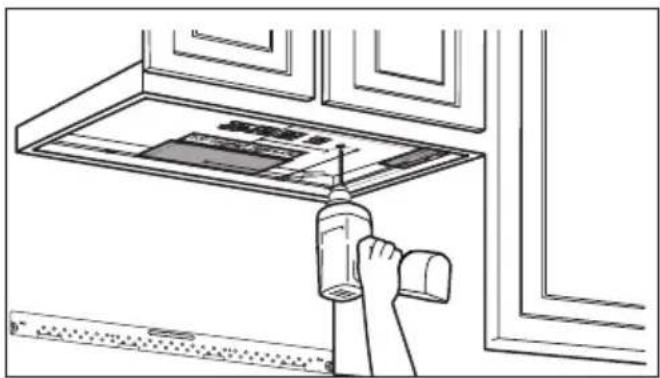

A2. Utilisez le gabarit supérieur pour la préparation de l'armoire supérieure

Vous devez percer des trous pour les vis de soutien supérieure et un trou assez large pour y faire passer le cordon d'alimentation, ainsi qu'une ouverture assez grande pour l'adaptateur d'évacuation.

• Lisez les instructions relatives au GABARIT POUR ARMOIRE SUPÉRIEURE.
  • Collez-le sous l'armoire supérieure.
• Percez les trous conformément aux instructions relatives au GABARIT POUR ARMOIRE SUPÉRIEURE.

Portez des lunettes de sécurité lorsque vous percez des trous au fond de l'armoire.

5 Installation

A3. Adaptation du ventilateur du four à micro-ondes pour l'évacuation à l'extérieur par le dessus

1. Placez le four à micro-ondes en position verticale avec le dessus de l'appareil orienté vers le haut. Retirez la vis qui maintient la plaque du ventilateur à l'appareil. Retirez la vis qui maintient la plaque du ventilateur au moteur du ventilateur et conservez-la.

1. Tirez sur le ventilateur avec précaution. Les câbles sont assez longs pour vous permettre d'ajuster le ventilateur.

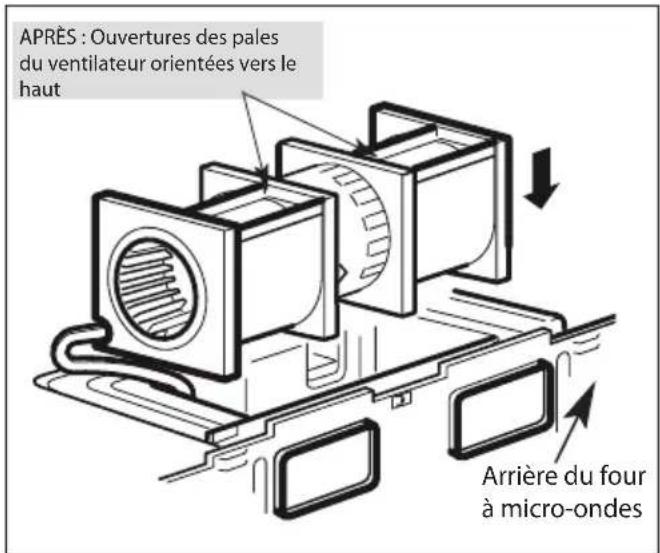

1. Tournez le ventilateur de 90° de façon à orienter les ouvertures des pales du ventilateur vers le dessus de l'appareil.

1. Replacez l'ensemble du ventilateur dans l'ouverture.

1. Fixez le ventilateur au four à micro-ondes à l'aide de la vis retirée à l'étape 1. Assurez-vous que la vis est bien serrée.
2. Replacez la plaque du ventilateur à l'aide de la vis retirée à l'étape 1. Assurez-vous que la vis est bien serrée.

5

Installation

1. Fixez l'adaptateur d'évacuation au-dessus de la plaque du ventilateur en le coulissant dans les guides de la plaque du ventilateur. Poussez-le convenablement jusqu'à ce qu'il s'insère dans les fentes de blocage. Assurez-vous que la charnière du registre est installée et que le registre bouge librement.

A4. Vérification du fonctionnement du registre

• Assurez-vous que le ruban adhésif qui retient le registre a été enlevé et que le registre bouge librement avant d'installer le four.
- Vous devez effectuer les ajustements nécessaires pour vous assurer que le conduit du four est bien aligné sur le conduit d'évacuation du domicile après l'installation du four.

A5. Installation du four à micro-ondes

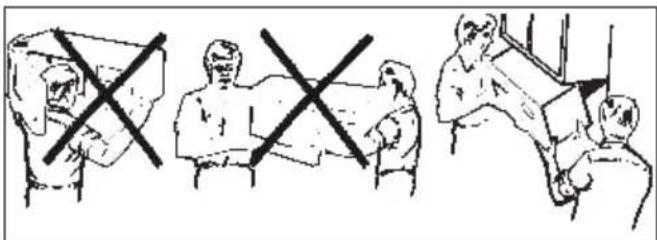

Pour faciliter l'installation et pour votre sécurité, l'installation de ce produit doit être effectuée par deux personnes.

Ne tenez pas la poignée et ne l'utilisez pas pendant l'installation.

Si votre armoire est en métal, installez le passe-fil en nylon autour du trou prévu pour le cordon d'alimentation pour éviter que le cordon ne se coupe.

Si le four est installé sous une armoire dotée d'un rebord avant, nous vous recommandons d'utiliser des entretoises.

Si vous n'utilisez pas d'entretoises, le boîtier peut subir des dommages si les vis sont trop serrées.

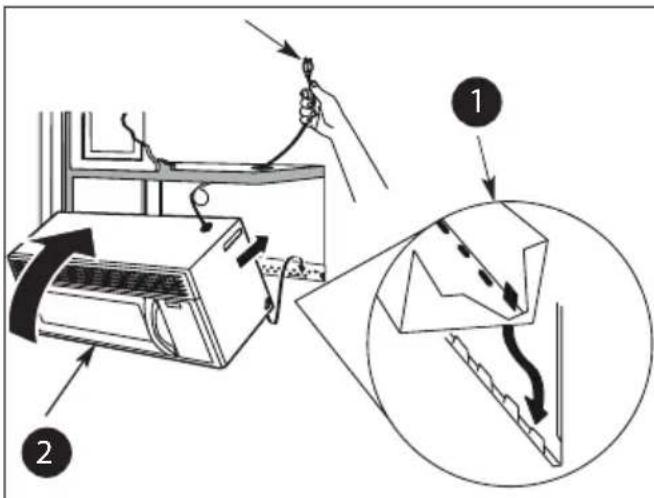

1. Soulevez le four à micro-ondes, inclinez-le vers l'avant et glissez les fentes qui se trouvent sur le rebord arrière inférieur sur les quatre languettes inférieures de la plaque de montage.
2. Tournez l'avant du four vers le haut de telle sorte qu'il s'adosse contre le fond de l'armoire.

Lors du montage du four à microondes, faites passer le cordon d'alimentation dans le trou situé au fond de l'armoire supérieure. Gardez-le bien tendu durant les étapes 1 à 3. Ne coincez pas le cordon et ne vous en servez pas pour soulever le four.

5 Installation

1. Insérez une vis à auto-alignement dans le trou situé au centre de l'armoire supérieure. Fixez temporairement le four en effectuant deux rotations complètes de la vis après l'engagement des filetages. (Vous le serrerez complètement plus tard.) Assurez-vous que le cordon d'alimentation est bien serré. Veillez à ne pas le coincer, surtout lors d'un montage affleurant le fond de l'armoire.

2. Fixez le four à micro-ondes à l'armoire supérieure.

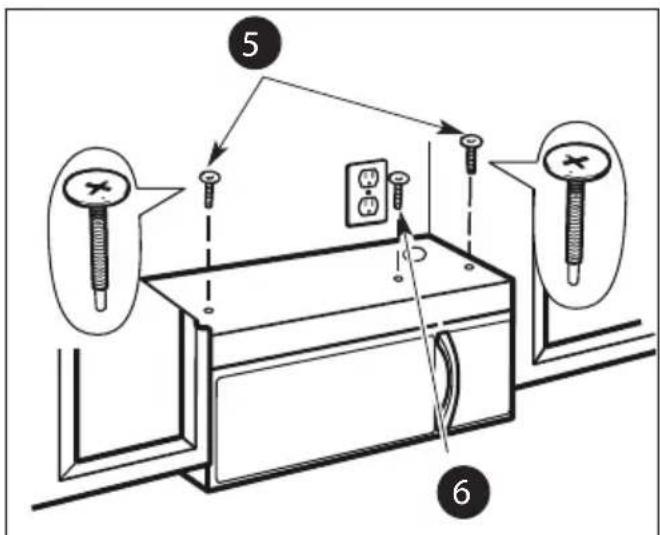

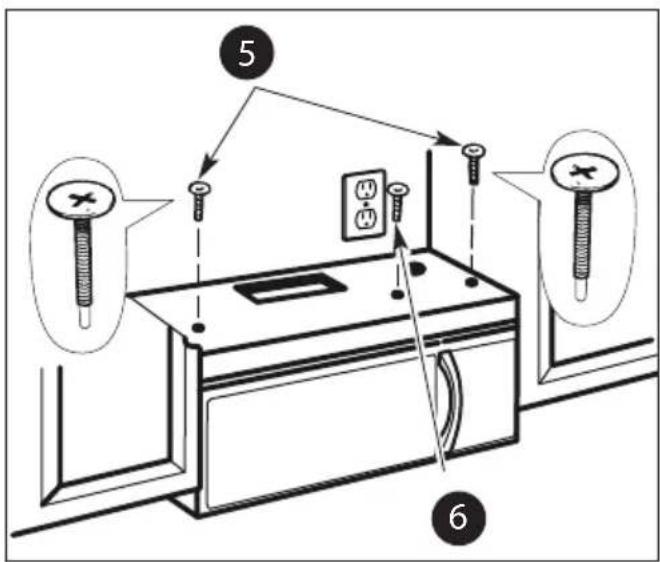

1. Insérez 2 vis à auto-alignement dans les trous situés à l'extérieur de l'armoire supérieure. Effectuez deux rotations complètes de chaque vis.

1. Serrez complètement la vis centrale.

2. Serrez les deux vis extérieures qui se trouvent sur la partie supérieure du four à micro-ondes. (Lorsque vous serrez les vis, maintenez le four à micro-ondes contre le mur et l'armoire supérieure.)

1. Installez les filtres à graisse. Reportez-vous au manuel d'utilisation qui accompagne le four à micro-ondes.

5 Installation

A6. Ajustement de l'adaptateur d'évacuation

Ouvrez l'armoire supérieure et ajustez l'adaptateur d'évacuation pour le raccorder au conduit d'évacuation du domicile.

A7. Connexion au conduit

1. Tirez sur le conduit du domicile pour le raccorder à l'adaptateur d'évacuation.

2. Scellez les joints du conduit d'évacuation à l'aide de ruban adhésif en toile approprié pour des températures élevées.

5 Installation

5.2.2 Évacuation à l'extérieur par l'arrière (conduit horizontal de type B)

Vue d'ensemble de l'installation

B1. Préparation du mur arrière
B2. Retrait de la plaque du ventilateur
B3. Fixation de la plaque de montage au mur
B4. Préparation de l'armoire supérieure
B5. Ajustement du ventilateur
B6. Installation du four à micro-ondes

Assurez-vous que les vis du moteur du ventilateur et de la plaque du ventilateur sont correctement serrées lorsque vous les remettez en place. Cela permet d'éviter des vibrations excessives.

Assurez-vous que le câblage du moteur a été effectué et correctement fixé, et que les câbles ne sont pas coincés.

B1. Préparation du mur arrière pour l'évacuation à l'extérieur par l'arrière

Vous devez percer une ouverture dans le mur arrière pour l'évacuation à l'extérieur.

• Lisez les instructions relatives au GABARIT POUR MUR ARRIÈRE.
• Collez-le au mur arrière avec du ruban adhésif, en l'alignant sur les trous préalablement percés pour les trous A et B de la plaque de montage.
• Percez l'ouverture conformément aux instructions sur le GABARIT POUR MUR ARRIÈRE.

5

Installation

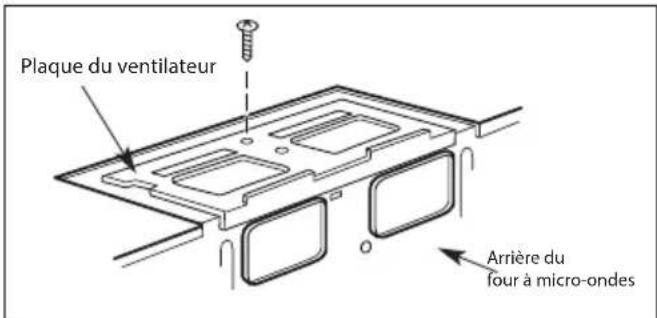

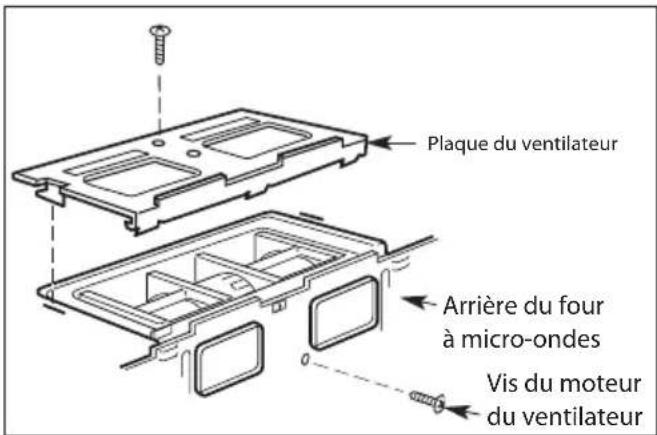

B2. Retrait de la plaque du ventilateur

Retirez la vis qui maintient la plaque du ventilateur à l'appareil et conservez-les. Soulevez la plaque du ventilateur.

B3. Fixation de la plaque de montage au mur

Fixez la plaque au mur à l'aide des boulons à ailettes. Utilisez au moins une vis à bois pour fixer la plaque à un montant.

1. Retirez les ailettes des boulons.
2. Insérez les boulons dans la plaque de montage à travers les trous prévus dans le placoplâtre et resserrez les écrous à ailettes à 3/4 po. (19 mm) sur chaque boulon.

Pour utiliser les boulons à ailettes :

1. Placez la plaque de montage contre le mur et insérez les boulons à ailettes dans les trous du mur pour la fixer.

Avant de resserrer les boulons à ai- lettes et la vis à bois, assurez-vous que les languettes de la plaque de montage touchent le fond de l'armoire lorsque vous poussez la plaque contre le mur et que la plaque est bien centrée sous l'armoire.

Veillez à ne pas pincer vos doigts entre l'arrière de la plaque de montage et le mur.

1. Serrez tous les boulons. Éloignez la plaque du mur pour faciliter le serrage des boulons.

B4. Utilisez le gabarit supérieur pour la préparation de l'armoire supérieure

Vous devez percer des trous pour les vis de soutien supérieures et un trou assez large pour y faire passer le cordon d'alimentation.

• Lisez les instructions relatives au GABARIT POUR ARMOIRE SUPÉRIEURE.
  • Collez-le sous l'armoire supérieure.
• Percez les trous conformément aux instructions relatives au GABARIT POUR ARMOIRE SUPÉRIEURE.

Portez des lunettes de sécurité lorsque vous percez des trous au fond de l'armoire.

5

Installation

B5. Adaptation du ventilateur du four à micro-ondes pour l'évacuation à l'extérieur par l'arrière

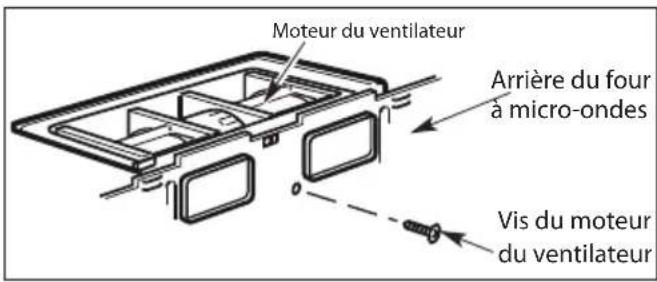

1. Retirez la vis qui maintient le moteur du ventilateur à l'appareil et conservez-les.

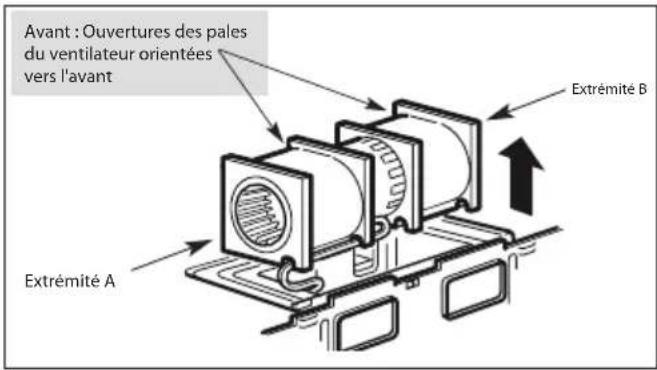

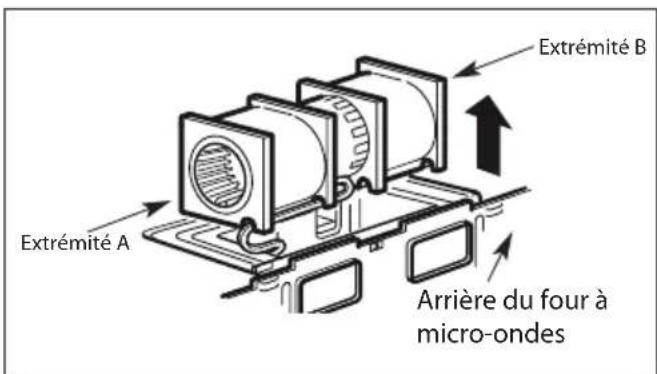

1. Tirez sur le ventilateur avec précaution. Les câbles sont assez longs pour vous permettre d'ajuster le ventilateur.

1. Tournez l'ensemble du ventilateur de 90°

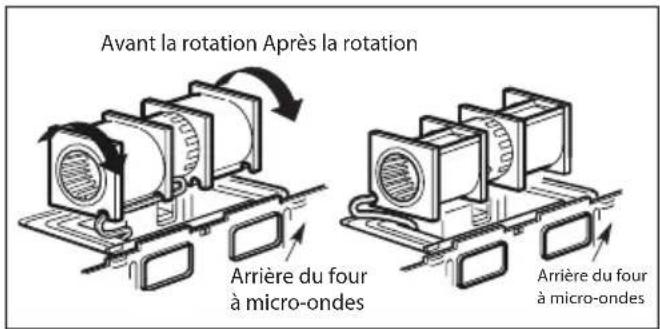

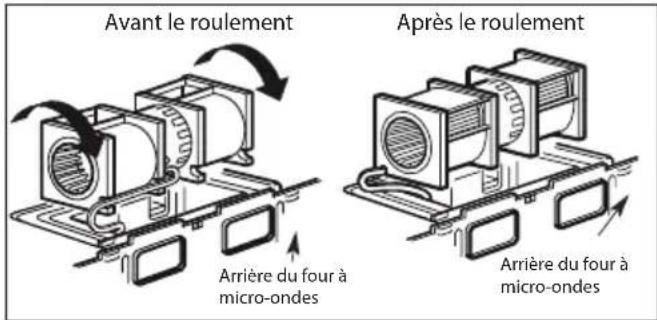

1. Retournez l'ensemble du ventilateur dans le sens antihoraire sur 180°.

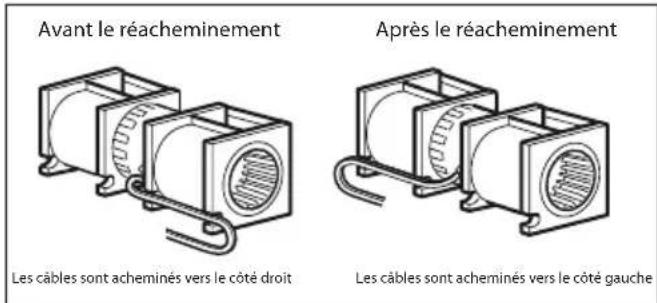

1. Retirez délicatement les câbles des encoches. Replacez les câbles dans les encoches de l'autre côté de l'ensemble du ventilateur.

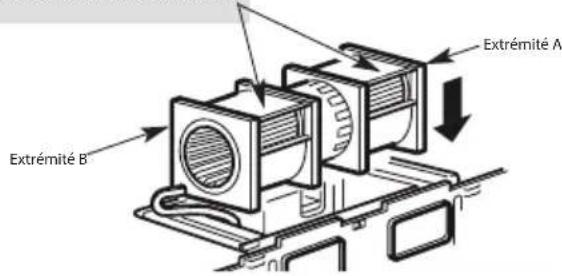

1. Tournez l'ensemble du ventilateur de 90° de façon à orienter les ouvertures des pales du ventilateur vers l'arrière de l'appareil.

1. Retirez les plaques d'extension à l'arrière de l'appareil à l'aide des cisailles.

5

Installation

1. Replacez l'ensemble du ventilateur dans l'ouverture.

APRÈS : Ouvertures des pales du ventilateur orientées vers l'arrière

Ne tirez pas sur les câbles de l'ensemble du ventilateur et ne les éti-rez pas. Assurez-vous que les câbles ne sont pas coincés et qu'ils sont fixés solidement.

Les ouvertures de l'ensemble du ventilateur doivent correspondre aux ouvertures de ventilation à l'arrière du four à micro-ondes.

1. Fixez l'ensemble du ventilateur à l'appareil à l'aide de la vis d'origine.

1. Replacez la plaque du ventilateur à sa position initiale à l'aide de la vis. Assurez-vous que la vis est bien serrée

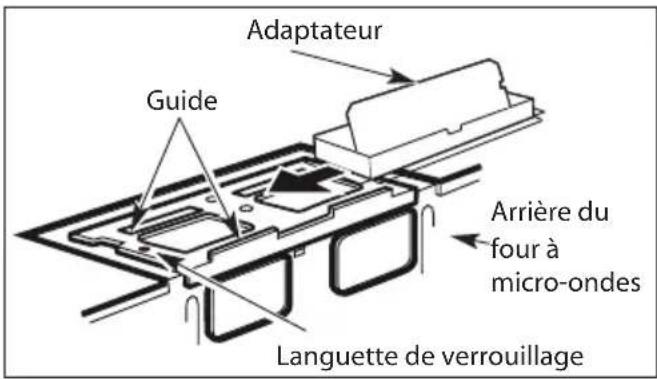

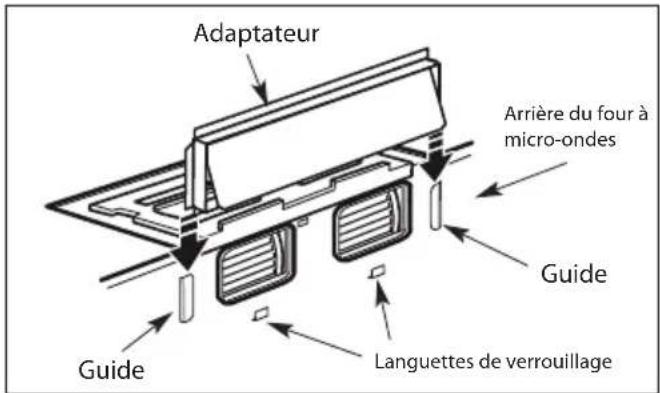

2. Fixez l'adaptateur d'évacuation à l'arrière du four en le coulissant dans les guides situés au centre, à la partie supérieure arrière du four. Poussez-le convenablement jusqu'à ce qu'il s'insère dans les fentes de blocage. Assurez-vous que la charnière du registre est installée sur le dessus et que le registre bouge librement.

B6. Installation du four à micro-ondes

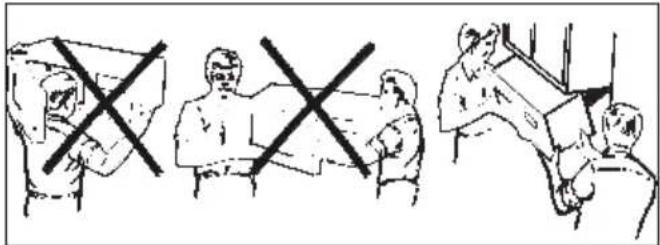

Pour faciliter l'installation et pour votre sécurité, l'installation de ce produit doit être effectuée par deux personnes.

Ne tenez pas la poignée et ne l'utilisez pas pendant l'installation.

Si votre armoire est en métal, installez le passe-fil en nylon autour du trou prévu pour le cordon d'alimentation pour éviter que le cordon ne se coupe.

Si le four est installé sous une armoire dotée d'un rebord avant, nous vous recommandons d'utiliser des entretoises.

5 Installation

Si vous n'utilisez pas d'entretoises, le boîtier peut subir des dommages si les vis sont trop serrées.

1. Soulevez le four à micro-ondes, inclinez-le vers l'avant et glissez les fentes qui se trouvent sur le rebord arrière inférieur sur les quatre languettes inférieures de la plaque de montage.

Lors du montage du four à microondes, faites passer le cordon d'alimentation dans le trou situé au fond de l'armoire supérieure. Gardez-le bien tendu durant les étapes 1 à 3. Ne coincez pas le cordon et ne vous en servez pas pour soulever le four.

1. Tournez l'avant du four vers le haut de telle sorte qu'il s'adosse contre le fond de l'armoire.

2. Insérez une vis à auto-alignement dans le trou situé au centre de l'armoire supérieure. Fixez temporairement le four en effectuant deux rotations complètes de la vis après l'engagement des filetages. (Vous le serrerez complètement plus tard.) Assurez-vous que le cordon d'alimentation est bien serré. Veillez à ne pas le coincer, surtout lors d'un montage affleurant le fond de l'armoire.

3. Fixez le four à micro-ondes à l'armoire supérieure.

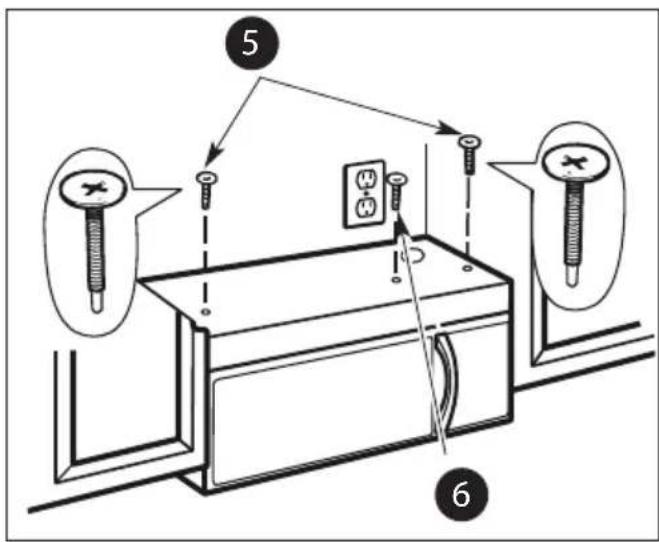

1. Insérez 2 vis à auto-alignement dans les trous situés à l'extérieur de l'armoire supérieure. Effectuez deux rotations complètes de chaque vis.

1. Serrez complètement la vis centrale.

5 Installation

1. Serrez les deux vis extérieures qui se trouvent sur la partie supérieure du four à micro-ondes. (Lorsque vous serrez les vis, maintenez le four à micro-ondes contre le mur et l'armoire supérieure.)

1. Installez les filtres à graisse. Reportez-vous au manuel d'utilisation qui accompagne le four à micro-ondes.

5.2.3 Recyclage d'air (évacuation sans conduit de type C)

Vue d'ensemble de l'installation

C1. Fixation de la plaque de montage au mur

C2. Préparation de l'armoire supérieure

C3. Vérification de la plaque du ventilateur

C4. Installation du four à micro-ondes

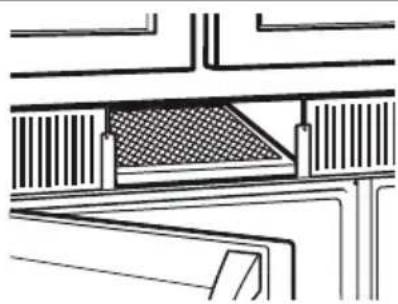

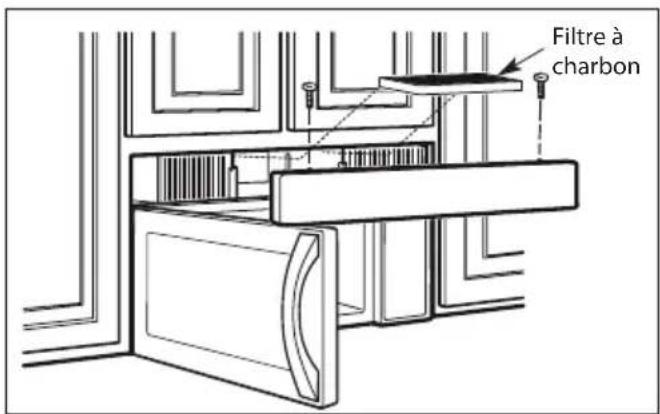

C5. Installation ou changement du filtre à charbon

Assurez-vous que les vis du moteur du ventilateur et de la plaque du ventilateur sont correctement serrées lorsque vous les remettez en place. Cela permet d'éviter des vibrations excessives.

5

Installation

Assurez-vous que le câblage du moteur a été effectué et correctement fixé, et que les câbles ne sont pas coincés.

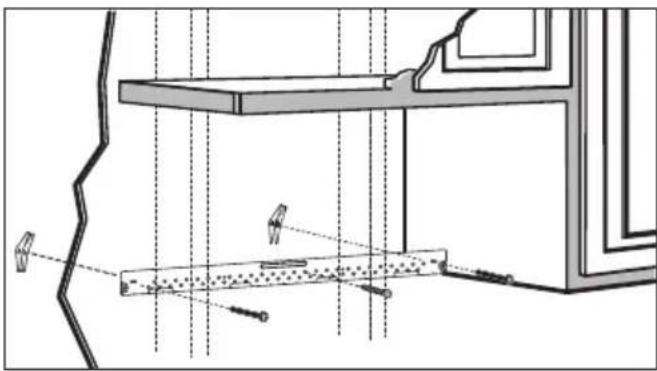

C1. Fixation de la plaque de montage au mur

Fixez la plaque au mur à l'aide des boulons à ailettes. Utilisez au moins une vis à bois pour fixer la plaque à un montant.

1. Retirez les ailettes des boulons.
2. Insérez les boulons dans la plaque de montage à travers les trous prévus dans le placoplâtre et resserrez les écrous à ailettes à 3/4 po. (19 mm) sur chaque boulon.

Pour utiliser les boulons à ailettes :

1. Placez la plaque de montage contre le mur et insérez les boulons à ailettes dans les trous du mur pour la fixer.

Avant de resserrer les boulons à ai- lettes et la vis à bois, assurez-vous que les languettes de la plaque de montage touchent le fond de l'armoire lorsque vous poussez la plaque contre le mur et que la plaque est bien centrée sous l'armoire.

Veillez à ne pas pincer vos doigts entre l'arrière de la plaque de montage et le mur.

1. Serrez tous les boulons. Éloignez la plaque du mur pour faciliter le serrage des boulons.

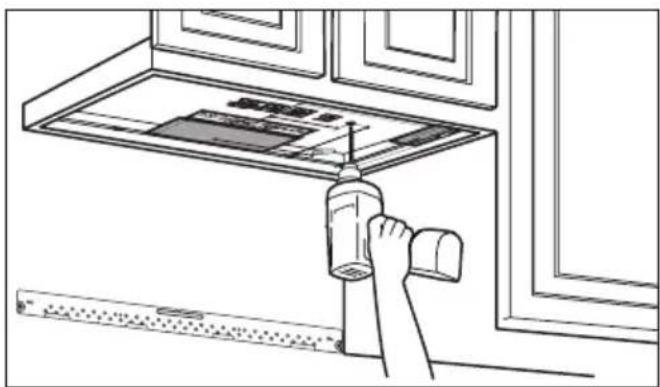

C2. Utilisez le gabarit supérieur pour la préparation de l'armoire supérieure

Vous devez percer des trous pour les vis de soutien supérieures et un trou assez large pour y faire passer le cordon d'alimentation.

• Lisez les instructions relatives au GABARIT POUR ARMOIRE SUPÉRIEURE.
  • Collez-le sous l'armoire supérieure.
• Percez les trous conformément aux instructions relatives au GABARIT POUR ARMOIRE SUPÉRIEURE.

Portez des lunettes de sécurité lorsque vous percez des trous au fond de l'armoire.

5

Installation

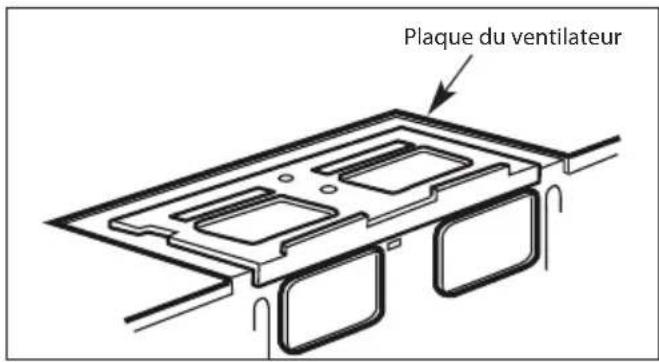

C3. Vérifiez la plaque du ventilateur

• Placez le four à micro-ondes en position verticale avec le dessus de l'appareil orienté vers le haut.
• Vérifiez pour voir si la plaque du ventilateur est correctement fixée à l'appareil.

C4. Installation du four à microondes

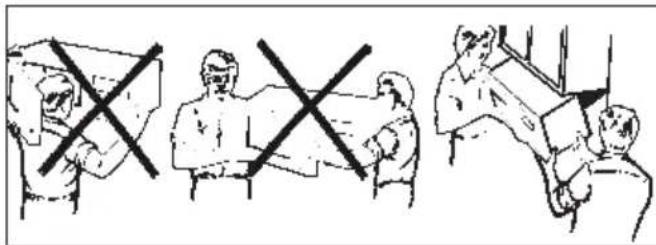

Pour faciliter l'installation et pour votre sécurité, l'installation de ce produit doit être effectuée par deux personnes.

Ne tenez pas la poignée et ne l'utilisez pas pendant l'installation.

Si votre armoire est en métal, installez le passe-fil en nylon autour du trou prévu pour le cordon d'alimentation pour éviter que le cordon ne se coupe.

Si le four est installé sous une armoire dotée d'un rebord avant, nous vous recommandons d'utiliser des entretoises.

Si vous n'utilisez pas d'entretoises, le boîtier peut subir des dommages si les vis sont trop serrées.

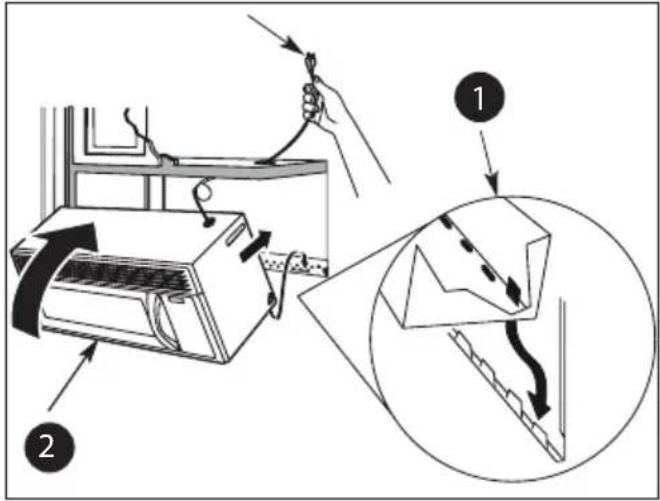

1. Soulevez le four à micro-ondes, inclinez-le vers l'avant et glissez les fentes qui se trouvent sur le rebord arrière inférieur sur les quatre languettes inférieures de la plaque de montage.

Lors du montage du four à microondes, faites passer le cordon d'alimentation dans le trou situé au fond de l'armoire supérieure. Gardez-le bien tendu durant les étapes 1 à 3. Ne coincez pas le cordon et ne vous en servez pas pour soulever le four.

1. Tournez l'avant du four vers le haut de telle sorte qu'il s'adosse contre le fond de l'armoire.
2. Insérez une vis à auto-alignement dans le trou situé au centre de l'armoire supérieure. Fixez temporairement le four en effectuant deux rotations complètes de la vis après l'engagement des filetages. (Vous le serrerez complètement plus tard.) Assurez-vous que le cordon d'alimentation est bien serré. Veillez à ne pas le coincer, surtout lors d'un montage affleurant le fond de l'armoire.
3. Fixez le four à micro-ondes à l'armoire supérieure.

5 Installation

1. Insérez 2 vis à auto-alignement dans les trous situés à l'extérieur de l'armoire supérieure. Effectuez deux rotations complètes de chaque vis.

1. Serrez complètement la vis centrale.

2. Serrez les deux vis extérieures qui se trouvent sur la partie supérieure du four à micro-ondes. (Lorsque vous serrez les vis, maintenez le four à micro-ondes contre le mur et l'armoire supérieure.)

1. Installez les filtres à graisse. Reportez-vous au manuel d'utilisation qui accompagne le four à micro-ondes.

C5. Installez ou changez le filtre à charbon

Le filtre à charbon est installé depuis l'usine pour les modèles recyclables. Suivez ces étapes pour remplacer un filtre ou pour en installer un lorsque vous changez votre four pour un modèle avec conduit pour le recyclage.

1. Retirez les vis sur la partie supérieure de la grille à l'aide d'un tournevis Phillips n° 1.
2. Ouvrez la porte du four.
3. Retirez la grille. Tirez sur la grille pour la retirer.

1. Installez le filtre à charbon : Insérez la partie supérieure du filtre dans l'appareil et poussez ensuite de filtre vers l'intérieur. Lorsqu'il est correctement installé, le treillis métallique du filtre doit être visible à l'avant du four.

6 Utilisation du produit

Insérez le treillis vers le haut

Avant d'utiliser votre micro-ondes à hotte intégrée ;

1. Assurez-vous que le produit a été installé conformément aux instructions.
2. Retirez tous les matériaux d'emballage de l'appareil.
3. Installez l'anneau de la plaque tournante et le plateau en verre dans la cavité
4. Replacez les fusibles de la maison ou remettez le disjoncteur en marche.
5. Branchez le cordon d'alimentation à une prise électrique dédiée de 15 à 20 ampères.
6. Lisez le manuel d'utilisation.
7. Conservez les instructions d'installation, car elles seront utiles pour les inspecteurs locaux.

Blomberg®

seit 1883

www.blomberginternational.com

[e-mail]
