Type de produit	Récepteur audio-vidéo (A/V) multicanal
Version logicielle fournie	Version 2.0 avec mises à jour par téléchargement
Nombre de canaux	5.1 canaux (configuration typique)
Configurations haut-parleurs préréglées	5.1 Grands HP, 5.1 Petits HP, 5.0 Grands HP, 4.1 Petits HP, Stéréo améliorée 1 et 2
Options de caisson de graves	Actif/Inactif, graves améliorés (Enhanced Bass)
Entrées audio	Analogiques et numériques (optique, coaxiale)
Renommage des entrées	Jusqu'à 13 caractères
Gain d'entrée analogique	Réglable de -12 dB à +12 dB
Sortie déclencheur	1 sortie (TRIG OUT 1) configurable
Préréglages A/V	5 presets, renommables jusqu'à 13 caractères
Modes d'écoute	Stéréo améliorée 1 et 2 (configuration individuelle des enceintes)
Saisie directe des fréquences radio	Oui, via télécommande HTR 2 (ex: 1021 = 102.1)
Minuterie sommeil	De 15 à 90 minutes par pas de 15 minutes
Télécommande fournie	HTR 2 avec navigation et touches numériques
Affichage	VFD (tube fluorescent) avec icône sommeil
Dimensions (L x H x P)	435 x 145 x 380 mm (estimation standard)
Poids	12 kg (estimation standard)
Alimentation	230 V~, 50 Hz
Consommation électrique	350 W (estimation standard)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Pièces détachées et réparabilité	Contacter un centre agréé NAD ; pièces disponibles selon modèle

FOIRE AUX QUESTIONS - T743 NAD

Comment mettre à jour le logiciel du T743 ?

Le T743 permet de mettre à jour son logiciel par téléchargement. Surveillez le site NAD pour les nouvelles versions. La version fournie est la 2.0.

Comment configurer les haut-parleurs ?

Allez dans le menu SPEAKER SETTINGS. Vous pouvez choisir la taille (LARGE/SMALL) pour chaque enceinte et activer le subwoofer. Activez ENHANCED BASS pour renforcer les graves avec le subwoofer même si les enceintes sont en LARGE.

Comment renommer une entrée ?

Dans le menu INPUT SETTINGS, sélectionnez l'entrée, appuyez sur ENTER, puis utilisez les touches de navigation pour choisir les lettres (jusqu'à 13 caractères). Confirmez avec ENTER.

Comment régler le gain d'entrée analogique ?

Dans INPUT SETTINGS, vous pouvez ajuster le ANALOG IN GAIN de -12 dB à +12 dB pour équilibrer le volume entre les entrées. Il est conseillé de réduire le gain des entrées les plus fortes.

Comment sauvegarder un preset A/V ?

Après avoir réglé les haut-parleurs et les entrées, allez dans SAVE TO PRESET. Choisissez un emplacement (1 à 5), nommez-le (jusqu'à 13 caractères) et sauvegardez.

Comment utiliser la saisie directe de fréquence radio ?

Avec la télécommande HTR 2, entrez les chiffres de la fréquence (ex: 1021 pour 102.1 FM). Appuyez sur ENTER pour verrouiller. Un nombre de plus de 3 chiffres active automatiquement ce mode.

Comment régler la minuterie sommeil ?

Appuyez sur SLEEP de la télécommande. La première pression affiche le temps restant, la seconde l'augmente de 15 minutes (jusqu'à 90 min). Pour annuler, appuyez jusqu'à afficher SLEEP OFF.

Que sont les modes Stéréo améliorée ?

Les modes ENHANCED STEREO 1 et 2 permettent d'activer ou désactiver chaque haut-parleur individuellement dans le menu LISTENING MODE. Idéal pour une configuration personnalisée.

Comment désactiver une entrée non utilisée ?

Dans INPUT SETTINGS, pour chaque entrée, vous pouvez mettre VIDEO IN, ANALOG IN et DIGITAL IN sur OFF. Cela évite les perturbations.

Que faire si le volume varie trop entre les entrées ?

Réglez le GAIN D'ENTRÉE ANALOGIQUE (ANALOG IN GAIN) pour chaque entrée. Il est préférable de réduire le gain des entrées les plus fortes pour les harmoniser avec les plus faibles.

MODE D'EMPLOI T743 NAD

L'un des avantages du Récepteur A/V T 743 est la possibilité de mettre à jour sa partie logicielle par téléchargement. Au fur et à mesure que NAD développe de nouvelles fonctionnalités, nous diffusons de nouvelles versions du logiciel d'exploitation.

Ce T 743 est livré avec la Version 2.0 du logiciel. Pour cette raison, votre appareil est doté de nouvelles fonctionnalités qui ne sont pas décrites dans le Manuel de l'Utilisateur ; ces fonctionnalités sont donc décrites ci-dessous, avec une référence à la page de votre manuel sur laquelle vous trouverez l'ancienne instruction correspondante.

Menus de Configuration

Depuis que le T 743 a été mis sur le marché, nos clients nous ont demandé des options plus souples au niveau des Menus de Configuration.

Configuration des haut-parleurs (page 16)

GRAVES AMÉLIORÉS [ENHANCED BASS]

Lorsque le subwoofer est configuré sur ACTIF [ON] et qu'au moins un des haut-parleurs est configuré sur GRAND [LARGE], les GRAVES AMÉLIORÉS [ENHANCED BASS] sont aussi disponibles. Normalement, lorsque les haut-parleurs sont configurés sur GRAND [LARGE], le subwoofer n'est pas actif. L'option GRAVES AMÉLIORÉS [ENHANCED BASS] permet d'exploiter les haut-parleurs sur la totalité de leur plage de fréquences, tout en bénéficiant de la contribution du subwoofer. Cette fonctionnalité est particulièrement utile si vous souhaitez profiter d'un maximum de graves. Veuillez noter que, du fait des effets d'annulations acoustiques, il se peut que la réponse dans les graves soit non-homogène dans cette configuration.

Configuration des entrées (page 15)

L'option permettant de renommer les entrées est maintenant disponible. Appuyez sur le bouton ENTRÉE [ENTER] pour sélectionner le menu de renommage. Le nom peut comporter jusqu'à treize caractères. Utilisez les boutons de navigation de la télécommande HTR 2 pour sélectionner la lettre appropriée, puis appuyez sur le bouton ENTRÉE [ENTER].

Vous avez maintenant la possibilité, pour chaque entrée, de configurer une, plusieurs ou toutes les entrées sur ARRÊT [OFF], y compris: ENTREE [VIDEO IN], ENTREE ANALOGIQUE [ANALOG IN] et ENTREE ANALOGIQUE [DIGITAL IN]. Il est souhaitable de configurer sur ARRÊT [OFF] toute entrée sur laquelle aucun signal source n'est connecté.

Le GAIN D'ENTRÉE ANALOGIQUE [ANALOG IN GAIN] est désormais réglable de 12 dB à +12 dB, ce qui permet un réglage empêchant les grandes variations de volume sonore lorsque vous changez d'entrée. Il est préférable de réduire le volume sonore des entrées les plus puissantes pour les apparier aux entrées les plus faibles, plutôt que l'inverse.

SORTIE ASSERV. 1 [TRIG OUT 1]

La sortie affectable ASSERVISSEMENT 1 [TRIGGER 1] a été renommée SORTIE ASSERV. 1 [TRIG OUT 1].

Enregistrer une Configuration Préréglée [Preset] (page 18)

L'option permettant de renommer les cinq "Presets" A/V est désormais disponible. Les "Presets" doivent d'abord être sauvegardées avant de pouvoir être renommées. Sauvegardez la "Preset" à l'aide des boutons de navigation de la télécommande HTR 2, puis appuyez sur le bouton ENTRÉE [ENTER]. Appuyez successivement sur le bouton de navigation pour arriver au menu "NOM ?" ["NAME?"], puis appuyez à nouveau sur le bouton ENTRÉE [ENTER] de la télécommande HTR 2. Le nom peut comporter jusqu'à treize caractères. Utilisez les boutons de navigation de la télécommande HTR 2 pour trouver la lettre souhaitée, puis appuyez sur le bouton ENTRÉE [ENTER] pour la sélectionner.

Fonctionnalités pour l'Utilisateur Affirmé

Configurations Préréglées [Presets] pour la Configuration des Haut-Parleurs (Configuration Rapide [Quick Setup])

Cinq des configurations haut-parleurs les plus courantes sont pré-configurées de manière à vous simplifier la première utilisation de votre nouveau récepteur ambiophonique. Choisissez votre configuration des haut-parleurs dans le tableau ci-dessous, puis servez-vous des configurations préréglées [Presets] A/V pour sélectionner celui qui vous convient le mieux. Vous pourrez ensuite affiner les réglages en suivant les instructions relatives à la CONFIGURATION DES HAUT-PARLEURS (page 16). Ces "Presets" permettent de régler rapidement plusieurs configurations typiques des haut-parleurs.

Configurations A/V disponibles en permanence
CONFIG. PR 6	5.1 GRANDS HP	Avant, Centre, Ambiophonie, Subwoofer
CONFIG. PR 7	5.1 PETITS HP	Avant, Centre, Ambiophonie, Subwoofer
CONFIG. PR 8	5.0 GRANDS HP	Avant, Centre, Ambiophonie
CONFIG. PR 9	4.1 PETITS HP	Avant, Ambiophonie, Subwoofer

Stéréo Améliorée [Enhanced Stereo] 1 et 2

Les deux modes de Stéréo Améliorée sont désormais entièrement configurables par l'utilisateur. Dans le menu MODE D'ÉCOUTE [LISTENING MODE], vous pouvez configurer chaque haut-parleur individuel sur ACTIF [ON] ou INACTIF [OFF].

Écoute de la Radio (page 19)

Saisie Directe des Fréquences sur la Télécommande HTR 2

À l'aide de la télécommande HTR 2, vous pouvez désormais entrer directement la fréquence de la station radio que vous voulez écouter. Lorsque vous entrez des chiffres, un nombre supérieur à trois chiffres activera directement le mode de saisie directe. Une impulsion sur le bouton ENTRÉE [ENTER] verrouille la fréquence affichée sur l'OSD et le VFD du T 743. À titre d'exemple, si vous appuyez sur 1021, l'appareil forcera l'entrée directe de la fréquence 102.1.

Mode Sommeil [Sleep]

La minuterie du Modé Sommeil [Sleep] met automatiquement le T 743 en mode Veille [Standby] après un nombre de minutes préréglé. Une impulsion unique sur le bouton SOMMEIL [SLEEP] de la télécommande HTR 2 affiche l'incrément du temps de sommeil actuellement réglé. Une deuxième impulsion sur le bouton SOMMEIL [SLEEP] de la télécommande HTR 2, dans les trois secondes qui suivent, et chaque impulsion successive par la suite, augmentent le temps de sommeil d'un intervalle de 15 minutes ; une fois le temps de sommeil écoulé, le T 743 se met automatiquement en mode Veille [Standby]. L'incrément de temps de sommeil s'affiche sur l'Affichage Vide-Fluorescent [VFD] de la face parlante du T 743, en même temps que l'icône "SOMMEIL" ["SLEEP"], qui sera affiché en permanence dans le coin supérieur gauche du VFD sur la face parlante du T 743.

Pour régler la minuterie de sommeil, appuyez deux fois sur le bouton SOMMEIL [SLEEP] de la télécommande HTR 2; la première impulsion affiche le temps de sommeil actuellement réglé, puis la deuxième incrémente la valeur. Chaque impulsion successive augmente le temps de sommeil de 15 minutes, pour aller de 15 minutes jusqu'à 90 minutes. Pour annuler le mode sommeil, continuez à appuyer sur le bouton SOMMEIL [SLEEP] de la télécommande HTR 2 jusqu'à ce que "SOMMEIL ARRÊTÉ" ["SLEEP OFF"] soit affiché sur le VFD. Si vous commutez le T 743 en mode Veille, en appuyant soit sur le bouton ARRÊT [OFF] de la télécommande HTR 2, soit sur le bouton MARCHE/ARRÊT [POWER] du T 743, cela annule aussi le mode sommeil.

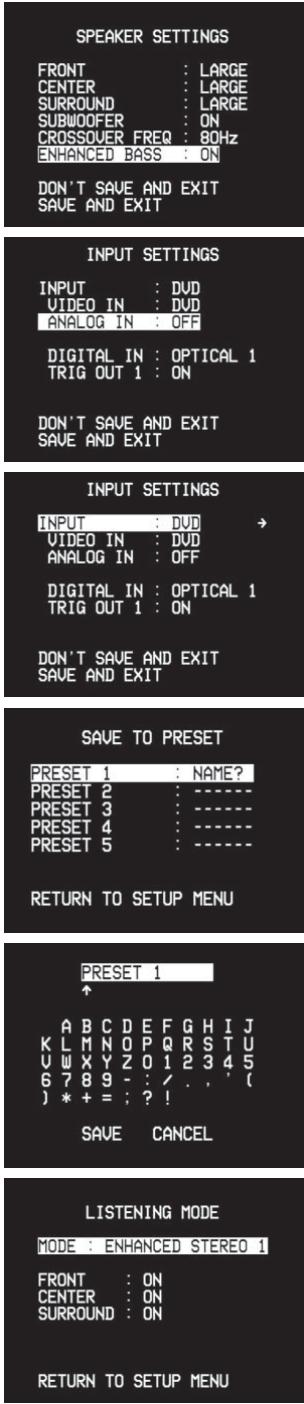

SPEAKER SETTINGS FRONT : LARGE CENTER : LARGE SURROUND : LARGE SUBWOOFER : ON CROSSOVER FREQ : 80Hz ENHANCED BASS : ON DON'T SAVE AND EXIT SAVE AND EXIT INPUT SETTINGS INPUT : DVD VIDEO IN : DVD ANALOG IN : OFF DIGITAL IN : OPTICAL 1 TRIG OUT 1 : ON DON'T SAVE AND EXIT SAVE AND EXIT INPUT SETTINGS INPUT : DVD → VIDEO IN : DVD ANALOG IN : OFF DIGITAL IN : OPTICAL 1 TRIG OUT 1 : ON DON'T SAVE AND EXIT SAVE AND EXIT SAVE TO PRESET PRESET 1 : NAME? PRESET 2 : ---- PRESET 3 : ---- PRESET 4 : ---- PRESET 5 : ---- RETURN TO SETUP MENU PRESET 1 ↑ A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 - : / . , ' ( ) * + = ; ? ! SAVE CANCEL LISTENING MODE MODE : ENHANCED STEREO 1 FRONT : ON CENTER : ON SURROUND : ON RETURN TO SETUP MENU

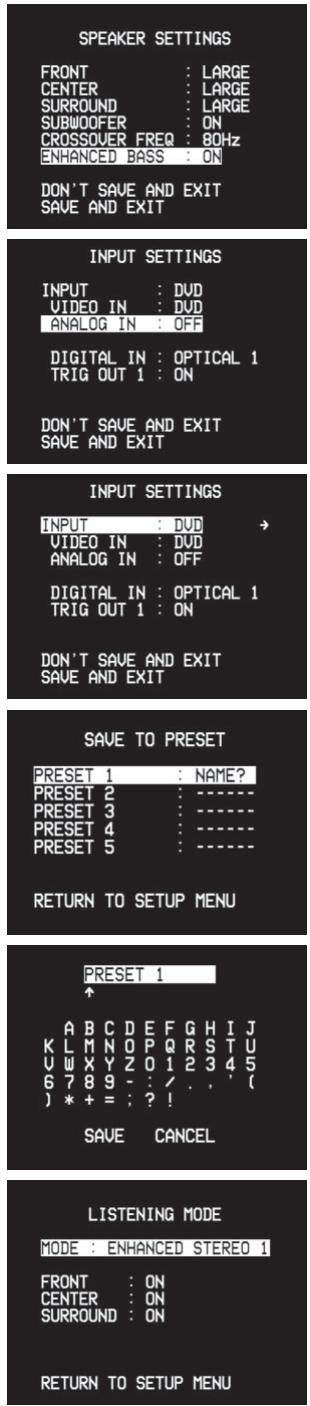

SPEAKER SETTINGS FRONT : LARGE CENTER : LARGE SURROUND : LARGE SUBWOOFER : ON CROSSOVER FREQ : 80Hz ENHANCED BASS : ON DON'T SAVE AND EXIT SAVE AND EXIT INPUT SETTINGS INPUT : DVD VIDEO IN : DVD ANALOG IN : OFF DIGITAL IN : OPTICAL 1 TRIG OUT 1 : ON DON'T SAVE AND EXIT SAVE AND EXIT INPUT SETTINGS INPUT : DVD VIDEO IN : DVD ANALOG IN : OFF DIGITAL IN : OPTICAL 1 TRIG OUT 1 : ON DON'T SAVE AND EXIT SAVE AND EXIT SAVE TO PRESET PRESET 1 : NAME? PRESET 2 : ---- PRESET 3 : ---- PRESET 4 : ---- PRESET 5 : ---- RETURN TO SETUP MENU PRESET 1 ↑ A B C D E F G H I J K L M N O P Q R S T U U W X Y Z O 1 2 3 4 5 6 7 8 9 - : ✓ . ' ( ) * + = ; ? ! SAVE CANCEL LISTENING MODE MODE : ENHANCED STEREO 1 FRONT : ON CENTER : ON SURROUND : ON RETURN TO SETUP MENU
