Marque	GE
Modèle	PBE18KZRWW
Type de produit	Congélateur vertical
Capacité nette	Environ 510 litres (18 pièces cubes)
Dimensions (H x L x P)	175 x 70 x 70 cm (estimation)
Poids net	Environ 70 kg
Alimentation	220-240 V, 50 Hz, 10 A
Classe d’efficacité énergétique	Classe A+ (estimation)
Consommation annuelle	Environ 350 kWh
Niveau sonore	Environ 42 dB(A)
Système de dégivrage	Dégivrage manuel
Fonctions principales	Congélation rapide, alarme de porte, thermostat réglable
Entretien et nettoyage	Nettoyer l’intérieur avec un chiffon doux et de l’eau savonneuse ; dégivrer périodiquement
Sécurité	Verrouillage de porte, alarme de température
Pièces détachées et réparabilité	Pièces disponibles auprès du service agréé GE

FOIRE AUX QUESTIONS - PBE18KZRWW GE

Comment régler la température de mon congélateur GE PBE18KZRWW ?

Utilisez le thermostat situé à l’intérieur. Tournez-le vers une position plus élevée pour un froid plus intense. La température recommandée est de -18 °C.

Que faire si mon congélateur ne refroidit pas assez ?

Vérifiez que la porte est bien fermée, que le thermostat est réglé correctement et que les serpentins arrière ne sont pas obstrués. Si le problème persiste, contactez le service technique.

Comment dégivrer le congélateur ?

Débranchez l’appareil, retirez les aliments, ouvrez la porte et laissez la glace fondre. Utilisez une spatule en plastique pour détacher la glace si nécessaire. Séchez l’intérieur avant de remettre en marche.

Mon congélateur fait du bruit, est-ce normal ?

Un léger bourdonnement ou un cliquetis est normal. Si le bruit est fort ou inhabituel, vérifiez qu’il est de niveau, que les pièces ne vibrent pas, et contactez le service après-vente si nécessaire.

Quelle est la capacité de congélation en 24 heures ?

La capacité de congélation est d’environ 12 kg par 24 heures pour ce modèle.

Comment nettoyer l’intérieur du congélateur ?

Débranchez l’appareil, videz-le, et nettoyez avec un chiffon doux imbibé d’eau tiède et de bicarbonate de soude. Rincez et séchez avant de remettre les aliments.

Puis-je congeler des aliments déjà décongelés ?

Il est déconseillé de recongeler des aliments décongelés. Si les aliments ont été conservés au réfrigérateur et sont encore froids, vous pouvez les recongeler après cuisson.

Que signifie le voyant lumineux rouge ?

Le voyant rouge indique une température trop élevée ou une panne. Vérifiez la température et la fermeture de la porte. Si le voyant reste allumé, contactez le SAV.

Comment installer le congélateur ?

Placez-le dans un endroit sec et bien ventilé, loin des sources de chaleur. Laissez un espace d’au moins 10 cm autour pour la circulation d’air. Raccordez-le à une prise mise à la terre.

Où trouver les pièces détachées pour ce modèle ?

Les pièces détachées sont disponibles auprès du service client GE ou sur des sites agréés. Utilisez le numéro de modèle exact pour commander.

MODE D'EMPLOI PBE18KZRWW GE

Congélateur inférieur Réfrigérateurs

Mesures de sécurité .....2-4

Fonctionnement

Mise en marche .....5

Clayettes, balconnets et

distributeur d'eau .....6

Compartiments à fruits

et légumes et les contenants ...7

Caractéristiques

supplémentaires .....8

Machine à glaçons

automatique .....9, 10

Entretien et nettoyage ....11, 12

Remplacement des

ampoules .....12

Instructions d'installation

Préparation à l'installation

du réfrigérateur .....13

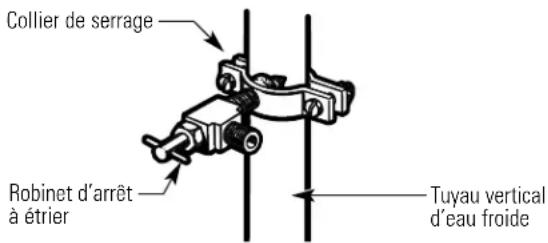

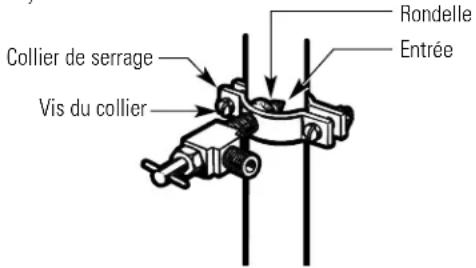

Installation de

la conduite d'eau .....14–17

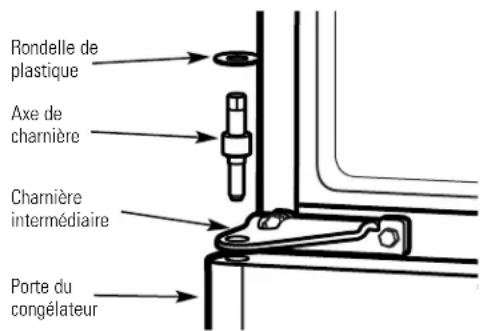

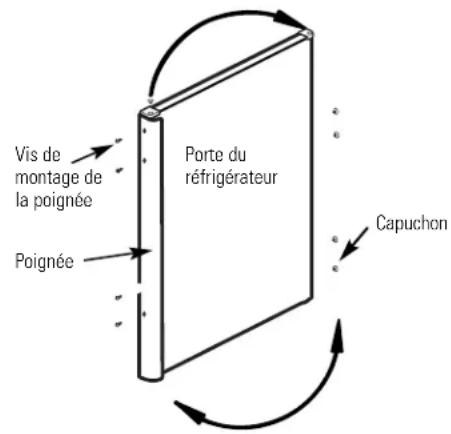

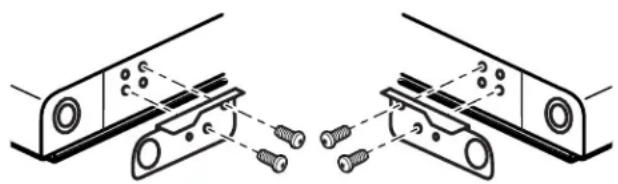

Inversion du sens

d'ouverture des portes .... 18–21

Conseils de dépannage .. 22-24

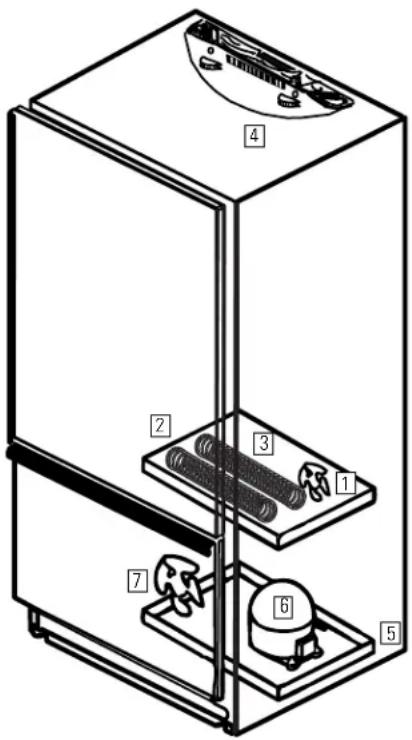

Bruits de fonctionnement

normaux .....22

Soutien au consommateur

Garantie 25

Soutien au

consommateur 28

Écrivez ici le numéro de modèle et le numéro de série :

# Modèle

# Série

Ils figurent sur l'étiquette qui se trouve sur le côte gauche, près du haut du compartiment congélateur.

Manuel d'utilisation et d'installation

Modèle 18

N'utilisez cet électroménager que pour l'usage auquel il est destiné, comme expliqué dans le présent manuel.

MESURES DE SÉCURITÉ

Lorsque vous utilisez un appareil électrique, observez toujours les mesures de sécurité de base, y compris les suivantes.

Installez le réfrigérateur conformément aux directives d'installation avant de l'utiliser.
- Ne laissez pas les enfants grimper, s'asseoir, se tenir debout ni se pendre aux clayettes du réfrigérateur. Ils pourraient endommager le réfrigérateur et se blesser gravement.
- Ne touchez pas les surfaces froides du congélateur si vous avez les mains humides ou mouillées : la peau risque d'adhérer à ces surfaces très froides.
N'entreposez et n'utilisez pas d'essence ou autres vapeurs et liquides inflammables à proximité de cet appareil ou de tout autre appareil électroménager.
■ Ne recongelez pas les aliments surgelés qui ont complètement dégelé.
Si votre réfrigérateur est doté d'une machine à glaçons automatique, évitez tout contact avec les pièces mobiles du mécanisme d'éjection ou avec l'élément chauffant situé à la partie inférieure de la machine à glaçons. Ne mettez pas les doigts ou les mains dans le mécanisme de la machine à glaçons lorsque le réfrigérateur est branché.

Éloignez les doigts des parties du réfrigérateur où l'on peut facilement se pincer : les espaces entre les portes, et entre les portes et les placards sont toujours étroits. Soyez prudent lorsque vous fermez les portes de l'appareil en présence des enfants.
Débranchez votre réfrigérateur avant de le nettoyer ou de le réparer.

REMARQUE : Nous vous recommandons vivement de confier toute réparation à un technicien qualifié.

Avant de remplacer une ampoule grillée, le réfrigérateur doit être débranché pour éviter tout contact avec un fil sous tension. (Une ampoule grillée peut se briser pendant l'opération.)
Lorsque vous réglez la commande sur ARRÊT, l'alimentation électrique de l'ampoule n'est pas coupée.

▲ DANGER! RISQUES POUR LES ENFANTS

COMMENT VOUS DÉBARRASSER

CONVENABLEMENT DE VOTRE ANCIEN RÉFRIGÉRATEUR

Les enfants pris au piège ou morts d'asphyxie sont toujours d'actualité. Les réfrigérateurs abandonnés sont toujours aussi dangereux, même si on n'attend que «quelques jours» pour s'en débarrasser. Si vous ne gardez pas votre ancien réfrigérateur, veuillez suivre les directives ci-dessous afin de prévenir les accidents.

Avant de vous débarrasser de votre ancien réfrigérateur ou congélateur :

Démontez les portes.
Laissez les clayettes en place afin d'empêcher les enfants de grimper à l'intérieur.

Réfrigérants

Tous les appareils de réfrigération contiennent des réfrigérants qui, conformément aux lois fédérales, doivent être enlevés avant toute élimination de l'appareil. Si vous vous débarrassez de vieux appareils de réfrigération, vérifiez, auprès de la société qui s'occupe de leur élimination, ce que vous devez faire.

CORDONS PROLONGATEURS

Nous vous recommandons fortement de ne pas utiliser de cordons prolongateurs à cause des risques potentiels qu'ils présentent dans certaines conditions.

Toutefois si vous décidez d'utiliser tout de même un cordon prolongateur, il est absolument nécessaire qu'il s'agisse d'un cordon à 3 fils avec mise à la terre pour appareils électroménagers homologué UL (aux États-Unis) ou certifié CSA (au Canada), pourvu d'une fiche et d'une prise mises à la terre de 15 ampères (minimum) et de 120 volts.

MESURES DE SÉCURITÉ IMPORTANTES. LISEZ D'ABORD TOUTES LES DIRECTIVES.

▲ AVERTISSEMENT!

RACCORDEMENT ÉLECTRIQUE

Ne coupez ni retirez en aucun cas la troisième broche (mise à la terre) de la fiche du cordon d'alimentation. Pour votre sécurité, cet appareil doit être correctement mis à la terre.

Le cordon d'alimentation de cet appareil est muni d'une fiche à 3 broches (mise à la terre) qui se branche dans une prise murale ordinaire à 3 alvéoles (mise à la terre) pour réduire au minimum les risques de chocs électriques.

Faites examiner la prise de courant et le circuit par un électricien qualifié pour vous assurer que la prise est correctement mise à la terre.

Si la prise murale est du type standard à 2 alvéoles, il vous incombe de la faire remplacer par une prise à 3 alvéoles correctement mise à la terre.

Le réfrigérateur doit toujours être branché dans sa propre prise de courant, dont la tension nominale est identique à celle indiquée sur la plaque signalétique.

Cette précaution est recommandée pour garantir un rendement optimum et éviter une surcharge des circuits électriques de la résidence, ce qui pourrait créer un risque d'incendie par surchauffe des fils.

Ne débranchez jamais le réfrigérateur en tirant sur le cordon d'alimentation. Saisissez fermement la fiche du cordon et tirez droit pour la retirer de la prise.

Réparez ou remplacez immédiatement tout cordon effiloché ou endommagé. N'utilisez pas un cordon fendillé ou présentant des signes d'usure.

Lorsque vous déplacez votre réfrigérateur du mur, faites attention de ne pas le faire rouler sur le cordon d'alimentation afin de ne pas l'endommager.

FICHE D'ADAPTATION (Fiches d'adaptation non permises au Canada)

Nous vous recommandons fortement de ne pas utiliser une fiche d'adaptation à cause des risques potentiels qu'elle présente dans certaines circonstances.

Toutefois, si vous décidez d'utiliser tout de même une fiche d'adaptation, vous pouvez effectuer un raccordement temporaire, si les codes locaux le permettent, dans une prise de courant à 2 alvéoles adéquatement mise à la terre en utilisant une fiche d'adaptation homologuée UL, en vente dans la plupart des quincailleries.

La fente la plus longue de la fiche doit être alignée avec la fente la plus longue de la prise murale afin d'assurer la polarité appropriée pour le branchement du cordon d'alimentation.

Lorsque vous débranchez le cordon d'alimentation de la fiche d'adaptation, saisissez toujours la fiche d'une main pendant que vous tirez sur la fiche du cordon d'alimentation de l'autre. Sinon, la borne de mise à la terre de la fiche d'adaptation risque de casser avec le temps.

Si la borne de mise à la terre de la fiche casse, N'UTILISEZ PAS l'appareil tant qu'une mise à la terre adéquate n'aura pas été rétablie.

Le fait de fixer la borne de mise à la terre de la fiche d'adaptation à la plaque de la prise de courant n'assure pas automatiquement la mise à la terre de l'appareil. Il faut que la vis soit en métal, non isolée, et que la prise de courant soit mise à la terre par l'entremise du câblage de la résidence. Faites vérifier le circuit par un électricien qualifié pour vous assurer que la prise est adéquatement mise à la terre.

VEUILLEZ LIRE ET SUIVRE ATTENTIVEMENT CES MESURES DE SÉCURITÉ.

CONSERVEZ CES DIRECTIVES

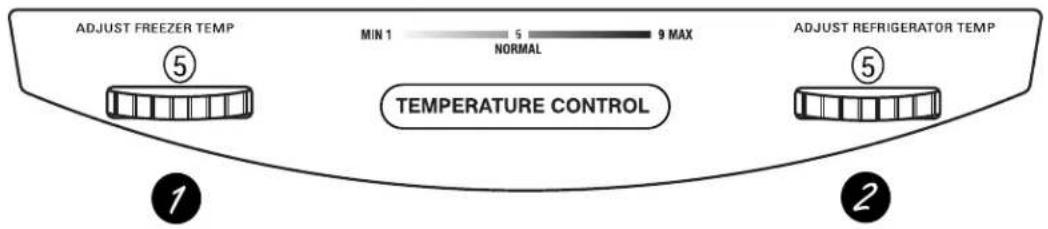

Lorsque vous branchez l'appareil, réglez les commandes du réfrigérateur et du congélateur à «5». Dans les compartiments réfrigérateur et congélateur, «5» représente le réglage normal et «9» le réglage le plus froid.

Si vous désirez augmenter ou abaisser la température, réglez d'abord la température du réfrigérateur. Lorsque la température désirée aura été atteinte, réglez ensuite celle du congélateur.

Liste de contrôle

1 Commande du compartiment congélateur

La commande du compartiment congélateur maintient la température dans le congélateur.

2 Commande du compartiment réfrigérateur

La commande du compartiment réfrigérateur maintient la température dans le réfrigérateur.

Lorsque vous tournez la commande du compartiment réfrigérateur à OFF (arrêt), le refroidissement cesse dans les deux compartiments-réfrigérateur et congélateur-mais vous ne coupez pas le courant électrique qui alimente le réfrigérateur.

Après avoir modifié le réglage des commandes, attendez toujours 24 heures pour permettre au réfrigérateur d'atteindre la température que vous avez réglée.

3 Installation du couvercle de charnière supérieure

Si votre réfrigérateur n'a pas de couvercle de charnière, trouver le dans la trousse de pièces et fixez-le soigneusement sur la charnière supérieure.

4 Réglage des roulettes de manière à ce que les portes et les tiroirs se ferment automatiquement

Vous devez soulever légèrement votre réfrigérateur à l'avant, de manière à ce que les portes et les tiroirs se ferment automatiquement quand ils sont partiellement ouverts. Consultez Préparation à l'installation du réfrigérateur.

Pièce n° – Couvercle de
charnière supérieure
WR2S56 Bisque
WR2S72 Noir
WR2S8 Blanc

Les clayettes, balconnets et distributeur d'eau.

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

La disposition de vos clayettes

Les clayettes de verre et de métal du compartiment réfrigérateur sont réglables.

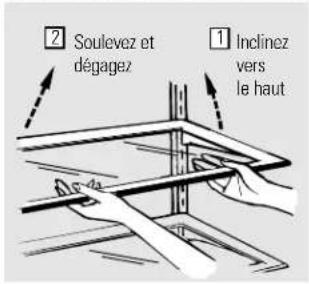

Pour retirer une clayette Pour remettre une clayette en place

La clayette coulissante vous permet d'atteindre les aliments rangés derrière d'autres. Ses rebords spéciaux sont conçus pour empêcher les aliments renversés de couler sur les clayettes inférieures.

Prenez soin de pousser les clayettes jusqu'au fond avant de refermer la porte.

Balconnets réglables de la porte

Vous pouvez facilement transporter les balconnets réglables du réfrigérateur à votre plan de travail.

Pour les retirer : Inclinez le balconnet et sortez-le sur les supports moulés jusqu'à ce qu'il se libère complètement de la porte.

Les séparateurs retiennent fermement les produits de petite taille en les empêchant de basculer, de se renverser et de glisser. Saisissez l'avant du séparateur entre deux doigts, puis déplacez le séparateur selon vos besoins.

Pour les remettre en place ou les déplacer : Choisissez la hauteur de clayette désirée, engagez le balconnet dans les supports moulés de la porte et glissez-le. Le balconnet s'accrochera en place.

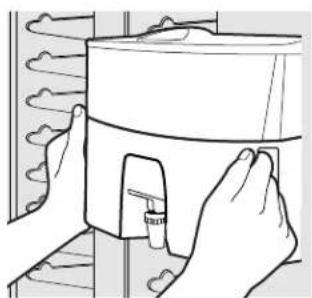

Distributeur d'eau Brita®

Installation : Tenez le distributeur comme dans la figure.

En le faisant légèrement basculer vers l'arrière, alignez les supports de montage du distributeur à ceux de la porte du réfrigérateur.

Faites glisser doucement le distributeur vers l'arrière jusqu'à ce qu'il touche la porte et

faites-le descendre dans les supports de montage de la porte.

Enlèvement : Faites basculer le devant du distributeur vers le haut et tirez-le vers l'avant sur le support de montage moulé jusqu'à ce qu'il sorte complètement de la porte.

Bacs à fruits et à légumes

Compartiments à humidité réglable

Réglez la commande sur HIGH pour que le bac conserve le degré d'humidité élevé recommandé pour la conservation de la plupart des légumes.

Réglez la commande sur LOW pour que le bac conserve le degré d'humidité abaissé recommandé pour la conservation de la plupart des fruits.

Contenant à collation amovible

Le contenant à collation coulissant peut être enlevé et transporté jusqu'à l'évier ou au plan de travail.

Le contenant et la clayette réglable à laquelle il s'accroche peuvent être positionnés à n'importe quel niveau.

Enlèvement des compartiments à fruits et légumes et leurs couvercles

1 Enlèvement des compartiments à fruits et légumes :

a. Ces bacs peuvent être facilement enlevés en les inclinant légèrement puis en les tirant au-delà de leurs butées.
b. Si vous ne pouvez pas ouvrir la porte suffisamment pour enlever le bac situé du côté de la charnière :

• Enlevez le bac situé du côté de la poignée.
• Soulevez légèrement le bac et tirez-le en dehors de sa position d'arrêt.
• Saisissez le guide du centre et déplacez vers le centre le guide du centre et le bac.
• Enlevez le bac à fruits et à légumes.

a.

2 Enlèvement du couvercle :

Enlevez le verre et ensuite le cadre. Lors de la remise en place du verre, poussez le bord arrière fermement dans le cadre.

Quelques caractéristiques supplémentaires.

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Support à boissons (sur certains modèles)

Ce support coulissant vous permet de ranger un grand nombre de boissons.

Le support et la clayette réglable à laquelle il s'attache peuvent être positionnés à n'importe quel niveau.

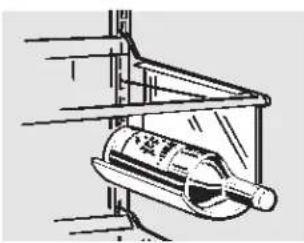

Support à bouteille de vin amovible (sur certains modèles)

Le support à bouteille de vin est conçu pour tenir une bouteille couchée.

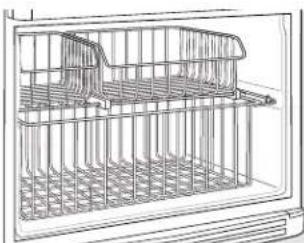

Paniers et clayettes du congélateur

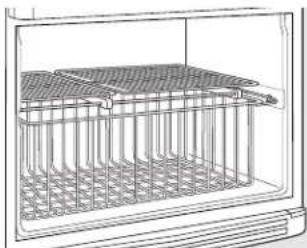

Sur les modèles avec porte ordinaire et contenant trois paniers coulissants :

Les paniers inférieurs et supérieurs sont coulissants afin de faciliter l'accès aux aliments rangés dans le congélateur. Lorsque le panier inférieur est retiré, le panier supérieur peut être repoussé afin d'améliorer l'accès au panier inférieur.

Sur les modèles avec porte ordinaire et contenant un panier coulissant et deux clayettes fixes de demi-largeur : Le panier inférieur est coulissant afin de faciliter l'accès aux aliments rangés dans ce panier.

La clayette fixe de pleine largeur au niveau supérieur est un endroit idéal pour ranger des bacs à glaçons et toutes sortes d'aliments.

Sur les modèles avec tiroir : Le panier inférieur glisse vers l'extérieur à l'ouverture du tiroir pour faciliter l'accès aux aliments rangés dans ce panier.

Les paniers peuvent facilement être enlevés pour nettoyer les déversements ou les miettes sur le plancher du congélateur ou pour installer une machine à glaçons.

Un réfrigérateur nouvellement installé prend de 12 à 24 heures pour commencer à produire des glaçons.

Ensemble facultatif de machine à glaçons

Si votre réfrigérateur n'est pas déjà doté d'une machine à glaçons automatique, vous pouvez vous procurer, moyennant des frais supplémentaires, un ensemble de machine

à glaçons facultatif (IM4A pour les modèles américains ou IM4-1 pour les modèles canadiens.)

Installation de la machine à glaçons

Vous devez utiliser un bloc de montage spécial pour monter une machine à glaçons. Les instructions d'installation du bloc de montage de la machine à glaçons se trouvent dans les instructions d'installation de la machine à glaçons.

Pour les modèles américains, le bloc de montage est compris dans le réfrigérateur. Pour les modèles canadiens, le bloc de montage est compris dans l'ensemble accessoire en option de machine à glaçons (IM4-1).

Machine à glaçons automatique (sur certains modèles)

La machine à glaçons produit sept glaçons par cycle, soit environ 100 à 130 glaçons par 24 heures, selon la température du compartiment congélation, la température de la pièce, le nombre de fois que la porte est ouverte et les autres conditions d'utilisation.

Si vous faites fonctionner le réfrigérateur avant de raccorder l'eau à la machine à glaçons, mettez le commutateur de marche en position 0 (arrêt).

Après avoir raccordé le réfrigérateur à l'alimentation d'eau, mettez le commutateur de marche en position I (marche). N'ouvrez pas la porte ou le tiroir pendant environ 4 heures. Cela permettra au compartiment congélation d'atteindre la bonne température de fonctionnement pour faire de la glace et cela empêchera l'eau de déborder du moule à glaçons.

Note spéciale sur la lumière verte de marche : Même quand l'interrupteur de courant de la machine à glaçons se trouve en position I (marche), le courant alimentant la machine à glaçons est coupé quand la porte ou le tiroir du compartiment congélation est ouvert. Cela empêche la glace projetée par la machine à glaçons de manquer le bac à glaçons et d'aller à l'arrière du compartiment congélation. Comme l'alimentation en courant de la machine à glaçons est interrompue quand la porte ou le tiroir est ouvert, la lumière verte de marche de la machine à glaçon s'éteint. Pour vous assurer que la machine à glaçons fonctionne bien, appuyez sur l'interrupteur de lumière du compartiment congélation situé en haut et à droite du compartiment congélation. La lumière de marche de la machine à glaçons doit s'allumer.

La machine à glaçons se remplira d'eau si sa température baisse à -10°C (15°F). Un réfrigérateur nouvellement installé prend de 12 à 24 heures pour commencer à produire des glaçons.

Vous entendrez un bourdonnement chaque fois que la machine à glaçons se remplit d'eau.

Jetez les premiers lots de glaçons pour permettre à la conduite d'eau de se purger.

Assurez-vous que rien ne gène la course du bras palpeur.

Quand le bac se remplit jusqu'au niveau du bras palpeur, la machine à glaçons s'arrête de produire des glaçons.

Il est normal de trouver des glaçons qui soient soudés ensemble.

Si vous n'utilisez pas souvent vos glaçons, les vieux glaçons deviennent opaques, prennent un mauvais goût et rétrécissent.

Si les glaçons se coïncent dans la machine à glaçons, mettez le commutateur de marche en position 0 (arrêt) et enlevez les glaçons. Remettez le commutateur de marche en position I (marche) pour remettre en marche la machine à glaçons.

Quand vous remettez en marche la machine à glaçons, vous devez attendre 45 minutes avant qu'elle se remette à fabriquer des glaçons.

NOTE : Dans les maisons qui ont une pression d'eau plus faible que la moyenne, vous pouvez entendre la machine à glaçons recommencer plusieurs fois son cycle pour produire une livraison de glaçons.

Machine à glaçons automatique.

Un réfrigérateur nouvellement installé prend de 12 à 24 heures pour commencer à produire des glaçons.

Clayette pour bacs à glaçons (sur certains modèles)

Certains modèles possèdent une petite clayette séparée pour le rangement des bacs à glaçons.

Bacs à glaçons et seau à glace (sur certains modèles)

Pour enlever les glaçons du bac, mettez le bac sur le seau à glace à l'envers, comme illustré. Les glaçons sortiront lorsque vous appuyez sur le bac à glaçons.

Grand seau à glaçons (sur certains modèles)

Vous devez utiliser ce seau pour utiliser la machine à glaçons automatique. Pour installer une machine à glaçons, vous devez enlever la clayette du haut à gauche pour permettre l'installation du grand seau à glaçons. Si vous n'avez pas de machine à glaçons, vous pouvez enlever le seau à glaçons

pour avoir davantage de place dans le compartiment congélateur. Pour les modèles américains, le seau est compris dans le réfrigérateur. Pour les modèles canadiens, le seau est compris dans l'ensemble accessoire en option de machine à glaçons (IM4-1).

Nettoyage de l'extérieur

Gardez l'extérieur du réfrigérateur propre.

Essuyez-le avec un linge propre légèrement humiecté d'un détergent liquide doux pour la vaisselle. Séchez et polissez avec un linge doux et propre.

N'essuyez pas le réfrigérateur avec un linge à vaisselle sale ou une serviette humide : ils pourraient laisser un résidu qui pourra endommager la peinture. N'utilisez pas de tampons à récurer, de produits nettoyants en poudre, de javellisants ou de produits nettoyants contenant un javellisant, car ces produits peuvent égratigner la peinture et la rendre moins résistante.

Vous pouvez nettoyer les panneaux et les poignées de porte en acier inoxydable avec un nettoyant d'acier inoxydable vendu sur le marché, comme le Stainless Steel Magic. ^TM

Vous trouverez le Stainless Steel Magic chez Ace, True Value, Servistar, HWI et dans d'autres magasins connus. Vous pouvez également le commander en vous adressant au Service de pièces et accessoires GE par téléphone au numéro 800.626.2002 ou à notre site Web GEAppliances.com. Au Canada, appelez le 1.888.261.3055 ou visitez notre site Web, electromenagersge.ca. Commandez la pièce numéro WX10X15.

N'utilisez pas de cire pour appareils ménagers sur l'acier inoxydable.

Nettoyage de l'intérieur

Pour éviter les mauvaises odeurs, laissez une boîte ouverte de bicarbonate de soude dans les compartiments réfrigérateur et congélateur.

Débranchez le réfrigérateur avant de le nettoyer. S'il est trop difficile de le faire, essorez bien votre linge ou votre éponge pour enlever l'excès d'eau lorsque vous nettoyez autour des interrupteurs, des lampes ou des commandes.

Utilisez une solution d'eau tiède et de bicarbonate de soude—environ une cuillère à soupe (15 ml) de bicarbonate de soude par pinte (1 l) d'eau—afin de nettoyer tout en neutralisant les odeurs. Rincez et essuyez bien.

Après avoir nettoyé les joints de porte, appliquez une fine couche de paraffine sur les joints du côté des charnières pour empêcher les joints de coller et de se déformer.

Évitez de nettoyer les tablettes en verre (sur certains modèles) encore froides dans de l'eau chaude car elles risquent de se casser à cause de l'écart excessif de température. Manipulez les tablettes en verre avec prudence. Si vous cognez le verre trempé, il pourra se briser.

Le distributeur d'eau Brita® (sur certains modèles) peut être lavé dans un lave-vaisselle.

Ne lavez aucune autre pièce en matière plastique du réfrigérateur dans un lave-vaisselle.

Entretien et nettoyage du réfrigérateur.

Derrière le réfrigérateur

Prenez un soin particulier lorsque vous éloignez le réfrigérateur du mur. Tous les types de revêtements de sol peuvent être endommagés, particulièrement ceux qui sont coussinés ou dont la surface est gaufrée.

Tirez le réfrigérateur en ligne droite et, lorsque vous le remettez en place, poussez-le vers le mur en ligne droite. Les déplacements latéraux du réfrigérateur pourraient endommager le revêtement de sol ou le réfrigérateur.

Lorsque vous remettez le réfrigérateur en place en le poussant, veillez à ne pas le faire rouler sur le cordon d'alimentation.

Départ en vacances

Lorsque vous vous absentez pendant une période prolongée, videz et débranchez le réfrigérateur. Réglez la commande sur ARRÊT et nettoyez l'intérieur avec une solution d'eau et de bicarbonate de soude, à raison d'une cuillère à soupe (15 ml) de bicarbonate par pinte (1 l) d'eau. Laissez les portes ouvertes.

Si une machine à glaçons est installée, mettez l'interrupteur d'alimentation à la position 0 (arrêt) et fermer l'approvisionnement d'eau au réfrigérateur.

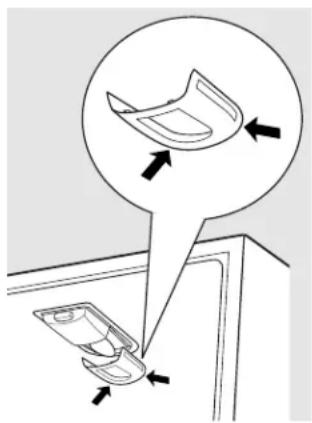

Déménagement

Immobilisez toutes les pièces amovibles, tels que la grille, les clayettes et les bacs, à l'aide de ruban gommé pour éviter de les endommager.

Assurez-vous que le réfrigérateur demeure debout pendant son déménagement.

Remplacement des ampoules

Avant de remplacer une ampoule grillée, débranchez le réfrigérateur de sa prise murale.

Au compartiment réfrigérateur, enlevez la lentille qui protège l'ampoule en appuyant doucement sur les coins postérieurs de la lentille et dégagez celle-ci du boîtier. Dévissez l'ampoule lorsqu'elle a refroidi et remplacez-la avec une ampoule pour électroménagers de la même puissance ou de puissance inférieure.

Au compartiment congélateur, dévissez tout simplement l'ampoule et remplacez-la en vous assurant que le réfrigérateur est débranché.

Lorsque vous réglez la commande sur ARRÊT l'alimentation électrique de l'ampoule n'est pas coupée.

Instructions d'installation

Réfrigérateur

Modèle 18

Si vous avez des questions, appelez le 1.800.361.3400 ou visitez notre site Web à l'adresse : electromenagersge.ca

AVANT DE COMMENCER

Veuillez lire toutes les directives attentivement.

• IMPORTANT – Conservez ces instructions pour l'inspecteur local.
• IMPORTANT – Respectez toutes les ordonnances et les codes locaux.
• Note à l'installateur – Assurez-vous de laisser ces instructions au consommateur.
• Note au consommateur – Conservez ces instructions pour référence future.
• Niveau de compétence – L'installation de cet appareil nécessite des compétences mécaniques de base.
• Temps d'installation – Installation du réfrigérateur 15 minutes
• L'installateur est responsable de bien installer ce réfrigérateur.
• Toute panne du produit due à une mauvaise installation n'est pas couverte par la garantie.

ALIMENTATION D'EAU DE LA MACHINE À GLAÇONS (SUR CERTAINS MODÈLES)

Si votre réfrigérateur a une machine à glaçons, il faut le brancher à une conduite d'eau froide. Vous pouvez acheter une trousse d'alimentation d'eau GE (contenant la tuyauterie, le robinet d'arrêt, les joints et les instructions) chez votre revendeur ou en vous adressant à notre site Web à l'adresse electromenagersge.ca ou à notre service de Pièces et accessoires au numéro de téléphone 1.888.261.3055.

EMPLACEMENT DU RÉFRIGÉRATEUR

• N'installez jamais votre réfrigérateur dans un emplacement où la température ambiante sera inférieure à 16°C (60°F). Il ne se mettra pas en marche suffisamment souvent pour maintenir des températures convenables.
• N'installez jamais votre réfrigérateur dans un emplacement où la température ambiante sera supérieure à 37°C (100°F). Il ne fonctionnera pas bien.
• Installez votre réfrigérateur sur un plancher suffisamment solide pour le porter lorsqu'il est plein.

RUBAN D'EMBALLAGE

Enlevez tout le ruban d'emballage et la pellicule détachable. Nous avons ajouté ces rubans pour protéger et bien fermer votre réfrigérateur pendant le transport.

DÉGAGEMENTS

Prévoyez les dégagements suivants pour faciliter l'installation, la bonne circulation d'air et les raccordements de plomberie et d'électricité :

• Côtés : 3 mm (1/8 po)
• Haut : 25 mm (1 po)
• Arrière : 25 mm (1 po)

Si un côté ou l'autre de votre réfrigérateur est contre un mur, laissez au moins 45 mm (1 ^3/4 po) d'espace libre entre le mur et le côté du réfrigérateur pour pouvoir bien ouvrir la porte.

ROULETTES

Les roulettes jouent deux rôles :

■Les roulettes donnent la possibilité de mettre le réfrigérateur de niveau. REMARQUE : Nous vous recommandons de soulever l'avant du réfrigérateur de 13 mm (1/2 po). Si vous installez une machine à glaçons, assurez-vous que la machine à glaçons soit bien horizontale tout en maintenant l'inclinaison du réfrigérateur.

■Les roulettes vous permettent d'avancer le réfrigérateur pour le nettoyage.

Pour régler les roulettes :

1 Enlevez la grille de base en la tirant droit vers vous.

2 Tournez les deux vis de réglage des roulettes avant dans le sens horaire pour relever le réfrigérateur, et tournez-les dans le sens antihoraire pour l'abaisser. clé à douille de 3/8 po, un

Vis de réglage de la roulette arrière

REMARQUE : Votre réfrigérateur doit être soutenu par les quatre roulettes. Pour vérifier, bougez votre réfrigérateur pour vous assurer qu'il ne se balance pas.

INSTALLATION DE LA CONDUITE D'EAU (SUR CERTAINS MODÈLES)

AVANT DE COMMENCER

Nous recommandons les trousses d'alimentation d'eau en cuivre WX8X2, WX8X3, WX8X4, selon le montant de conduite dont vous avez besoin. Nous approuvons les conduites d'eau en matière plastique GE SmartConnect™ Refrigerator Tubing (WX08X10002, WX08X10006, WX08X10015 et WX08X10025).

Si vous installez un système d'eau GE Reverse Osmosis dans votre réfrigérateur, la seule installation approuvée est celle de la trousse GE RVKIT. Pour les autres systèmes d'osmose de l'eau, suivez les recommandations du fabricant.

Cette installation de conduite d'eau n'est pas garantie par le fabricant de réfrigérateur ou de machine à glaçons. Suivez soigneusement ces instructions pour minimiser le risque de dommages onéreux d'inondation.

Les coups de bélier (eau qui donne des coups dans les tuyaux) dans la tuyauterie de la maison peuvent occasionner des dommages aux pièces de votre réfrigérateur, ainsi que des fuites ou des inondations. Appelez un plombier certifié pour corriger les coups de bélier avant d'installer la conduite d'eau de votre réfrigérateur.

Pour prévenir toute brûlure et tout dommage à votre réfrigérateur, ne branchez jamais la conduite d'eau à une canalisation d'eau chaude.

Si vous utilisez votre réfrigérateur avant de brancher la conduite d'eau, assurez-vous de laisser le commutateur de la machine à glaçons en position 0 (arrêt).

N'installez jamais les tuyaux de la machine à glaçons dans des endroits où la température risque de descendre en dessous du point de congélation.

Si vous utilisez un outil électrique (comme une perceuse électrique) pendant l'installation, assurez-vous que l'isolement ou le câblage de cet outil empêche tout danger de secousse électrique.

Vous devez procéder à toutes vos installations conformément aux exigences de votre code local de plomberie.

CE DONT VOUS AUREZ BESOIN

- Tuyaux en cuivre ou trousse GE SmartConnect™ Refrigerator Tubing, diamètre extérieur de 0,63 cm (1/4 po) pour brancher le réfrigérateur à l'alimentation d'eau. Si vous utilisez un tuyau en cuivre, assurez-vous que les deux extrémités du tuyau soient coupées bien droit.

Pour trouver la longueur de tuyau dont vous aurez besoin : mesurez la distance qui va du robinet d'eau situé derrière le réfrigérateur jusqu'au tuyau d'alimentation d'eau. Ajoutez 2,44 m (8 pieds). Assurez-vous qu'il y ait assez de tuyau en trop (environ 2,44 m [8 pieds] enroulés trois fois en cercles d'environ 25 cm [10 po] de diamètre) pour vous permettre de décoller le réfrigérateur du mur après l'installation.

Les trousses GE SmartConnect™ Refrigerator Tubing sont disponibles dans les dimensions suivantes :

0,6 m (2 pi) - WX08X10002

1,8 m (6 pi) - WX08X10006

4,6 m (15 pi) – WX08X10015

7,6 m (25 pi) – WX08X10025

Assurez-vous que votre trousse ait au moins 2,4 m (8 pieds) comme indiqué ci-dessus.

NOTE : Les seuls tuyaux en matière plastique approuvés par GE sont ceux qui sont fournis dans les trousses GE SmartConnect™ Refrigerator Tubing. N'utilisez jamais un autre tuyau en matière plastique, car le tuyau d'alimentation d'eau est tout le temps sous pression. Certaines catégories de tuyaux en matière plastique peuvent devenir cassants avec l'âge et peuvent se fendre, en occasionnant des dommages d'inondation dans votre maison.

CE DONT VOUS AUREZ BESOIN (SUITE)

• Vous pouvez acheter une trousse d'alimentation d'eau GE (contenant un tuyau, un robinet d'arrêt et les joints énumérés ci-dessous) chez votre distributeur local ou en le commandant au service de pièces et accessoires, au 1.888.261.3055.
• Une alimentation d'eau froide. La pression de l'eau doit être entre 20 et 120 p.s.i. (1,4 et 8,1 bar).

• Une perceuse électrique.
• Une clé de 1/2 po ou une clé anglaise.
• Un tournevis à lame plate et un tournevis Phillips.

- Deux écrous à compression d'un diamètre extérieur de 0,63 cm (1/4 po) et deux bagues (manchons)—pour brancher le tuyau en cuivre au robinet d'arrêt et au robinet d'eau du réfrigérateur.

OU BIEN

- Si vous utilisez une trousse GE SmartConnect™ Refrigerator Tubing, les garnitures nécessaires sont déjà montées au tuyau.

- Si votre canalisation d'eau actuelle a un raccord évasé à une extrémité, vous aurez besoin d'un adaptateur (que vous trouverez dans votre magasin de matériel de plomberie) pour brancher le tuyau d'eau au réfrigérateur, OU BIEN vous pouvez couper le raccord évasé à l'aide d'un coupe-tube, puis utiliser un raccord à compression. Ne coupez jamais l'extrémité finie d'un tuyau de la trousse GE SmartConnect™ Refrigerator Tubing.

- Un robinet d'arrêt pour brancher le tuyau d'eau froide. Le robinet d'arrêt doit avoir une entrée d'eau avec un diamètre intérieur minimal de 0,45 cm (5/32 po) au point de jonction avec LA CONDUITE D'EAU FROIDE. Des robinets d'arrêt à étrier sont souvent inclus dans les trousses d'alimentation d'eau. Avant d'acheter, assurez-vous que le robinet à étrier se conforme à vos codes de plomberie locaux.

Installez le robinet d'arrêt sur la canalisation d'eau potable la plus fréquemment utilisée.

1 FERMEZ L'ALIMENTATION PRINCIPALE D'EAU

Ouvrez le robinet le plus proche suffisamment longtemps pour purger le tuyau.

2 CHOISISSEZ L'EMPLACEMENT DU ROBINET

Choisissez, pour le robinet, un emplacement facilement accessible. Il vaut mieux le brancher de côté à un tuyau vertical. Si vous devez le brancher à un tuyau horizontal, faites le branchement en haut ou de côté, plutôt qu'en bas du tuyau, pour éviter de recevoir des sédiments du tuyau d'alimentation d'eau.

Percez un trou de 0,63 cm (1/4 po) dans le tuyau d'eau, à l'aide d'un foret dur. Enlevez toute barbure due au perçage du trou dans le tuyau. Faites attention de ne pas laisser de l'eau couler dans votre perceuse électrique. Si vous ne percez pas un trou de 0,63 cm (1/4 po), vous obtiendrez une alimentation d'eau réduite et des glaçons plus petits.

Fixez le robinet d'arrêt au tuyau d'eau froide à l'aide du collier de serrage.

NOTE : Vous devez vous conformer aux Codes de plomberie 248CMR du Commonwealth of Massachusetts. Les robinets d'arrêt à étrier sont illégaux et leur utilisation n'est pas autorisée au Massachusetts. Consultez votre plombier local.

5 SERREZ LE COLLIER DE SERRAGE

Serrez les vis du collier jusqu'à ce que la rondelle d'étanchéité commence à enfler.

NOTE : Ne serrez pas trop. Vous risquez d'écraser le tuyau de cuivre.

6 ACHEMINEZ LE TUYAU

Acheminez le tuyau du tuyau d'eau froide au réfrigérateur.

Faites passer le tuyau par un trou percé dans le mur ou le plancher (derrière le réfrigérateur ou au niveau de l'armoire de cuisine adjacente), aussi près du mur que possible.

NOTE : Assurez-vous qu'il y ait assez de tuyau en trop (environ 2,44 m [8 pieds] enroulés trois fois en cercles d'environ 25 cm [10 po] de diamètre) pour vous permettre de décoller le réfrigérateur du mur après l'installation.

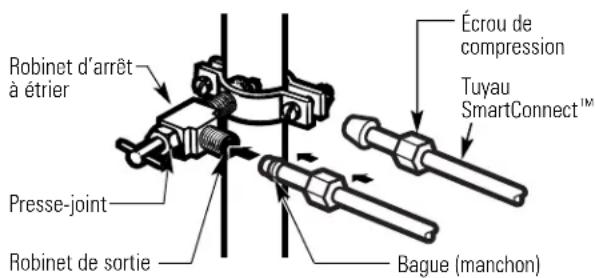

7 BRANCHEZ LE TUYAU AU ROBINET

Placez un écrou de compression et une bague (manchon) à l'extrémité du tuyau et branchez-les au robinet d'arrêt.

Assurez-vous que le tuyau soit bien inséré dans le robinet. Serrez fort l'écrou de compression.

Pour le tuyau en matière plastique d'une trousse GE SmartConnect™ Refrigerator Tubing, insérez l'extrémité moulée du tuyau dans le robinet d'arrêt et serrez l'écrou de compression à la main, puis serrez un autre demi tour avec une clé. Si vous serrez trop fort, vous pouvez occasionner des fuites.

Vérifiez que le robinet d'arrêt est fermé avant d'aller à la prochaine étape.

NOTE : Vous devez vous conformer aux Codes de plomberie 248CMR du Commonwealth of Massachusetts. Les robinets d'arrêt à étrier sont illégaux et leur utilisation n'est pas autorisée au Massachusetts. Consultez votre plombier local.

8 PURGEZ LE TUYAU

Ouvrez le robinet d'alimentation principale d'eau et purgez le tuyau jusqu'à ce que l'eau soit claire.

Fermez l'eau au niveau du robinet d'eau après écoulement d'environ 1 litre (1 quart) d'eau par le tuyau.

• Avant de brancher le tuyau à votre réfrigérateur, assurez-vous que le cordon d'alimentation électrique du réfrigérateur ne soit pas branché à la prise murale.
• Nous vous recommandons de poser un filtre à eau si votre alimentation d'eau contient du sable ou des particules qui peuvent boucher la grille du robinet d'eau de votre réfrigérateur. Installez-le sur la conduite d'eau près de votre réfrigérateur. Si vous utilisez une trousse GE SmartConnect™ Refrigerator Tubing, vous aurez besoin d'un tuyau additionnel (WX08X10002) pour brancher le filtre. Ne coupez jamais un tuyau en matière plastique pour installer votre filtre.

Enlevez les vis qui tiennent le côté droit du couvercle d'accès. Repliez le couvercle vers l'arrière.

Enlevez le capuchon en matière plastique flexible du robinet d'arrêt d'eau (branchement du réfrigérateur).

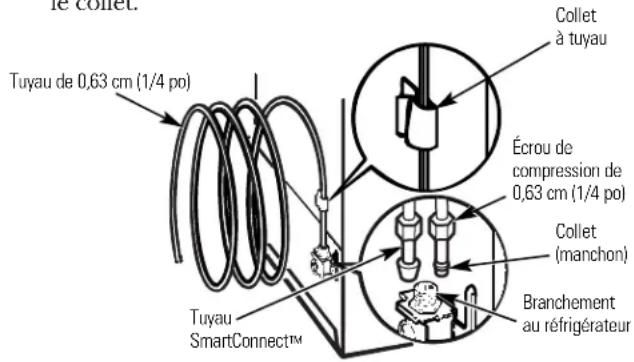

Placez l'écrou de compression et la bague (manchon) à l'extrémité du tuyau comme l'indique l'illustration. Si vous utilisez une trousse GE SmartConnect ^™ Refrigerator Tubing, les écrous sont déjà assemblés au tuyau.

Insérez l'extrémité du tuyau dans le branchement du robinet d'arrêt d'eau, le plus loin que possible. Tout en tenant le tuyau, serrez le raccord.

Si vous utilisez un tuyau en matière plastique d'une trousse GE SmartConnect™ Refrigerator Tubing, insérez l'extrémité moulée du tuyau dans le robinet d'arrêt et serrez l'écrou de compression à la main, puis serrez un autre tour avec une clé. Si vous serrez trop fort, vous pouvez occasionner des fuites.

Fixez le tuyau au collet fourni pour le tenir en position verticale. Il est possible que vous ayez à disjoindre le collet.

10 FERMEZ L'EAU AU NIVEAU DU ROBINET D'ARRÊT

Disposez la spirale de tuyau en cuivre de manière à ce qu'elle ne vibre pas contre l'arrière de votre réfrigérateur ou contre le mur. Mettez votre réfrigérateur à sa place contre le mur en le poussant.

Mettez le commutateur de la machine à glaçon en position I (marche). La machine à glaçons ne se met en marche que lorsqu'elle atteint une température de fonctionnement de -9^ ( 15^ ) ou moins. Elle commence immédiatement à fonctionner.

NOTE : Si votre pression d'eau est trop faible, le robinet peut se remettre en marche jusqu'à trois fois pour envoyer suffisamment d'eau à la machine à glaçons.

INVERSION DES PORTES

Veuillez lire toutes les directives attentivement.

NOTES IMPORTANTES

Lorsque vous invertissez le sens d'ouverture des portes :

• Lisez toutes les directives avant de commencer.
• REMARQUE : Les portes sur les modèles en acier inoxydable ne sont pas réversibles.
• Manipulez les pièces avec précaution pour éviter de rayer la peinture.
• Posez les vis à côté des pièces correspondantes pour éviter de les utiliser aux mauvais endroits.
• Prévoyez un plan de travail qui ne se raye pas pour poser les portes.

Ces directives s'appliquent au transfert des charnières du côté droit au côté gauche. Si vous décidez plus tard de déplacer les charnières du côté droit, procédez de la même façon (en intervertissant simplement les références aux côtés gauche et droit).

Débranchez le réfrigérateur de sa prise murale.

Videz tous les balconnets de porte, y compris le compartiment à produits laitiers.

OUTILS REQUIS

Tournevis Phillips

Clé à douille de 7/32 po, 5/16 po et 3/8 po

Ruban-cache

Tournevis à tête de force T-20 ou T-25, selon votre modèle de réfrigérateur

Couteau à mastic ou tournevis à lame mince

1 ENLÈVEMENT DE LA PORTE DU RÉFRIGÉRATEUR (PORTE SUPÉRIEURE)

Maintenez la porte fermée au moyen de ruban-cache. Enlevez le couvre-charnière. À l'aide d'une clé à douille de 5/16 po, enlevez les deux vis qui retiennent la charnière supérieure à la carrosserie.

Soulevez la charnière pour dégager l'axe de charnière de la douille située sur le dessus de la porte.

Enlevez le ruban-cache, éloignez la porte de la carrosserie en l'inclinant et soulevez-la afin de la dégager de l'axe de la charnière intermédiaire.

Posez la porte sur une surface douce qui ne risque pas de l'égratigner en prenant soin de la coucher sur sa contre-porte.

② ENLEVEZ LA PORTE DU CONGÉLATEUR (PORTE INFÉRIEURE) (Pour les modèles avec porte du congélateur ordinaire seulement)

Maintenez la porte fermée au moyen de ruban-cache.

À l'aide d'une clé à douille de 7/32 po, enlevez l'axe de charnière.

Enlevez le ruban-cache et éloignez la porte de la carrosserie en l'inclinant. Enlevez la rondelle et mettez-la sur l'axe de charnière.

Soulevez la porte afin de la dégager de l'axe de la charnière inférieure.

ENLEVEZ L'AXE DE CHARNIÈRE (Pour les modèles avec congélateur à tiroir)

À l'aide d'une clé à douille de 7/32 po, enlevez l'axe de charnière.

3 TRANSFERT DE LA CHARNIÈRE INFÉRIEURE VERS LE CÔTÉ GAUCHE (Pour les modèles avec porte ordinaire seulement)

Tirez droit la grille de base afin de pouvoir accéder aux vis de la charnière.

À l'aide d'une clé à douille de 5/16 po, enlevez la charnière, la vis, la rondelle de plastique et la cale du côté droit inférieur droit de la carrosserie.

Remettez en place la cale, la charnière, les vis et la rondelle de plastique au côté gauche inférieur de la carrosserie.

Enlevez le capuchon au côté gauche de la grille de base. Installez le capuchon, fourni avec la trousse, au côté droit de la grille de base. Réinstallez la grille de base et pressez-la fermement.

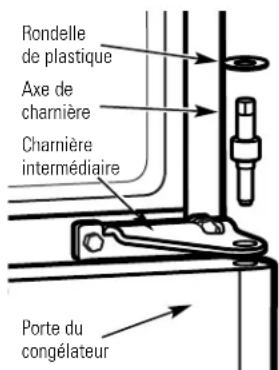

Dévissez les trois vis et enlevez la charnière intermédiaire. REMARQUE : Gardez ces vis avec la charnière. Ces vis sont longues et seront utilisées pour l'installation de la charnière de l'autre côté de l'appareil.

Pure mechanical linkage diagram without any text, numbers, or symbols

Enlevez les trois vis peintes et les rondelles situées au centre du côté gauche de la carrosserie. Vissez-les au côté droit, dans les trous libérés ci-dessus.

Remettez la charnière intermédiaire et la cale par-dessus les trous situés au centre du côté gauche de l'appareil. Insérez les trois vis qui ont été enlevées en même temps que la charnière intermédiaire au début de l'étape 4 et serrez-les solidement.

N'installez pas encore l'axe de charnière.

Inversez la charnière et la cale au côté droit supérieur avec les capuchons situés au côté gauche supérieur de l'appareil. Pour l'instant, ne serrez pas les vis du côté de la charnière.

INVERSION DES PORTES (SUITE)

6 TRANSFERT DES BUTÉES DE PORTE

Enlevez la butée de porte en métal de chaque porte. Utilisez l'axe de charnière intermédiaire comme guide pour aligner la butée de porte, fourni dans la trousse, de l'autre côté, après avoir changé les poignées de côté.

Sur les modèles avec congélateur à tiroir, seule la porte du réfrigérateur est munie d'une butée.

7 PRÉPAREZ LA POIGNÉE DU CONGÉLATEUR POUR L'INVERSEMENT DE L'OUVERTURE DE LA PORTE (Pour les modèles avec porte ordinaire seulement)

L'une des illustrations ci-dessous montre votre poignée de porte de votre congélateur.

Enlevez les quatre vis de montage de la poignée. Enlevez le capuchon et son soutien et faites-le passer de l'autre côté. Remontez la poignée.

Enlevez le capuchon et faites-le passer de l'autre côté.

REMARQUE : Assurez-vous que la butée au bas de la porte est transférée au côté gauche comme expliqué ci-dessus (étape 6).

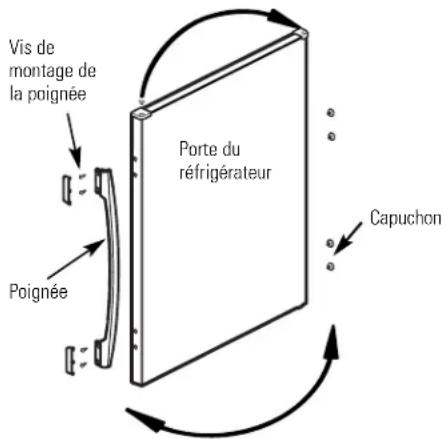

8 TRANSFERT DE LA POIGNÉE DE PORTE DU RÉFRIGÉRATEUR À DROITE

Enlevez les quatre vis de montage de la poignée. Sur certains modèles, vous devez d'abord enlever les couvercles de vis.

À l'aide d'un couteau à mastic, enlevez les quatre capuchons pour trous de vis du côté droit de la porte.

Réinstallez les capuchons au côté gauche de la porte. Alignez la poignée avec les trous du côté droit de la porte et installez les quatre vis de montage et les couvercles de vis (sur certains modèles).

À la partie supérieure de la porte, enlevez le capuchon à l'aide d'un couteau à mastic et réinstallez-le dans le trou situé sur la partie supérieure du côté droit.

L'une des illustrations ci-dessous montre la poignée de porte de votre réfrigérateur.

REMARQUE : Vérifiez que la butée de porte située à la partie inférieure de la porte a été transférée au côté gauche de la porte comme expliqué ci-dessus (étape 6).

9 RÉINSTALLLEZ LA PORTE DU CONGÉLATEUR (Pour les modèles avec porte du congélateur ordinaire seulement)

Installez la douille inférieure de la porte du congélateur sur l'axe de la charnière inférieure.

Assurez-vous que la rondelle est bien en place.

Inclinez la porte vers la carrosserie et poussez la porte doucement sous la charnière intermédiaire tout en l'alignant avec le trou de la charnière intermédiaire.

À l'aide d'une clé à douille de 7/32 po, réinstallez l'axe de charnière de façon qu'il dépasse le trou au centre de la charnière intermédiaire et s'enfonce dans la douille située à la partie supérieure de la porte du congélateur.

RÉINSTALLEZ L'AXE DE CHARNIÈRE (Pour les modèles avec congélateur à tiroir)

À l'aide d'une clé à douille de 7/32 po, réinstallez l'axe de charnière de façon qu'il dépasse le trou au centre de la charnière intermédiaire.

10 RÉINSTALLLEZ LA PORTE DU RÉFRIGÉRATEUR

Installez la douille inférieure de la porte du réfrigérateur sur l'axe de la charnière intermédiaire. Assurez-vous que la rondelle est bien en place.

Inclinez la porte vers la carrosserie et soulevez la charnière supérieure de façon qu'elle s'enfonce dans la douille située à la partie supérieure de la porte du réfrigérateur.

Tout en soutenant la porte du côté de la poignée, serrez les vis de la charnière supérieure et assurez-vous que le jeu entre les deux portes est uniforme sur le devant.

Remettez en place le couvre-charnière.

Bruits de fonctionnement normaux.

Selon l'emplacement du réfrigérateur dans votre cuisine, vous aurez peut-être envie d'installer celui-ci sur un tapis caoutchouté afin de réduire le bruit de l'appareil.

1 Ventilateur de l'évaporateur. Vous entendrez peut-être de l'air envoyé dans l'appareil par le ventilateur.
2 Évaporateur. Le frigorigène qui circule dans l'évaporateur peut produire un bruit de bouillonnement ou de gargouillement.
3 Élément de dégivrage. Pendant les cycles de dégivrage, de l'eau qui s'égoutte sur l'élément de dégivrage peut produire un crépitement ou un sifflement. Après le dégivrage, un bruit de craquement peut se produire et l'évaporateur peut produire un bruit de bouillonnement ou de gargouillement.
4 Commande de température et minuterie de dégivrage. Ces pièces peuvent produire un bruit lorsque le réfrigérateur se met en marche ou s'arrête. La minuterie de dégivrage produit aussi un bruit similaire à celui d'une pendule électrique.
5 Plateau de dégivrage. On peut entendre de l'eau qui s'égoutte dans le plateau de dégivrage pendant le cycle de dégivrage.
6 Compresseur. Les compresseurs modernes à rendement hautement efficace fonctionnent beaucoup plus rapidement que les modèles anciens et peuvent produire un bourdonnement ou un bruit de pulsation.
7 Ventilateur du condenseur. Vous entendrez peut-être de l'air envoyé au-dessus du condenseur par le ventilateur.

Avant d'appeler un réparateur...

Conseils de dépannage—Économisez du temps et de l'argent! Consultez d'abord les tableaux qui suivent et vous pourrez peut-être éviter de faire appel à un réparateur.

Problème Causes possibles Correctifs

Le réfrigérateur ne fonctionne pas dégivrage puisse terminer.	Le cycle de dégivrage est en cours.	• Attendez environ 45 minutes afin que le cycle de
	La commande est réglée sur ARRÊT. de température.	• Réglez la commande de température sur un réglage
	Le réfrigérateur est débranché.	• Enfoncez la fiche de l’appareil dans la prise murale.
	Le disjoncteur ou le fusible peut avoir sauté.	• Remplacez le fusible ou réenclenchez le disjoncteur.
Vibration ou bruit métallique (une légère d’être réglées. vibration est normale)	Les roulettes ont besoin réglées.	• Consultez Préparation à l’installation du réfrigérateur.
Bourdonnement fréquent22	Le commutateur de marche de la machine à glaçons est en position I (marche), mais l’approvisionnement en eau du réfrigérateur n’est pas branché.	• Mettez le commutateur de marche en position O (arrêt). Le robinet d’eau sera endommagé si vous gardez le commutateur de marche en position I (marche).
Problème Causes possibles Correctifs
Le moteur fonctionne pendant de longues périodes ou démarre et s'arrête fréquemment.(Les réfrigérateurs modernes et leurs congélateurs étant plus grands, leur moteur doit fonctionner plus longtemps. Ils démarrent et s'arrêtent afin de maintenir des températures uniformes.)	Ceci est normal lorsque le réfrigérateur vient d'être branché.	• Attendez 24 heures pour que le réfrigérateur refroidisse complètement.
	Ceci arrive souvent lorsqu'une grande quantité d'aliments a été mise au réfrigérateur.	• C'est normal.
	Porte laissée ouverte.	• Vérifiez qu'il n'y a pas un paquet qui empêche la porte de fermer.• Vous devez régler les roulettes de manière à ce que les portes et les tiroirs se ferment automatiquement quand ils sont partiellement ouverts. Consultez Préparation à l'installation du réfrigérateur.
	Temps chaud ou ouverture fréquente des portes.	• C'est normal.
	Les commandes de température ont été réglées aux températures les plus basses.	• Consultez Mise en marche.
Température trop élevée dans le congélateur ou le réfrigérateur	La commande de température du réfrigérateur ou du congélateur n'est pas réglée à une température assez basse.	• Consultez Mise en marche.
	Temps chaud ou ouverture fréquente des portes.	• Abaissez la commande de température d'une position. Consultez Mise en marche.
	Porte laissée ouverte.	• Vérifiez qu'il n'y a pas un paquet qui empêche la porte de fermer.• Vous devez régler les roulettes de manière à ce que les portes et les tiroirs se ferment automatiquement quand ils sont partiellement ouverts. Consultez Préparation à l'installation du réfrigérateur.
Givre sur les aliments surgelés (il est normal que du givre se forme à l'intérieur du paquet)	Porte laissée ouverte.	• Vérifiez qu'il n'y a pas un paquet qui empêche la porte de fermer.• Vous devez régler les roulettes de manière à ce que les portes et les tiroirs se ferment automatiquement quand ils sont partiellement ouverts. Consultez Préparation à l'installation du réfrigérateur.
	Les portes ont été ouvertes trop souvent ou pendant trop longtemps.
Odeur/saveur anormale des glaçons	Des aliments ont transmis leur odeur/goût aux glaçons.	• Emballez bien les aliments.
	Il faut nettoyer l'intérieur du réfrigérateur.	• Consultez Entretien et nettoyage.
Formation lente des glaçons	Porte laissée ouverte.	• Vérifiez qu'il n'y a pas un paquet qui empêche la porte de fermer.• Vous devez régler les roulettes de manière à ce que les portes et les tiroirs se ferment automatiquement quand ils sont partiellement ouverts. Consultez Préparation à l'installation du réfrigérateur.
	La commande de température du congélateur n'est pas réglée à une température assez basse.	• Consultez Mise en marche.
Odeur dans le réfrigérateur	Des aliments ont transmis leur odeur au réfrigérateur.	• Les aliments à odeur forte doivent être emballés hermétiquement.• Gardez une boîte ouverte de bicarbonate de soude dans le réfrigérateur.
	Il faut nettoyer l'intérieur.	• Consultez Entretien et nettoyage.

Avant d'appeler un réparateur...

Problème Causes possibles Correctifs
De la condensation s'accumule à l'extérieur	Cela n'est pas inhabituel pendant les périodes de forte humidité.	• Essuyez bien la surface extérieure et abaissez la commande du réfrigérateur d'une position.
De la condensation Les portes sont ouvertes trop s'accumule à l'intérieur fréquemment ou pendant trop (par temps humide, longtemps. l'ouverture des portes laisse entrer de l'humidité)
Les aliments rangés au réfrigérateur conduit d'air du congélateur.	Les aliments sont trop près du	• Éloignez les aliments du conduit d'air du congélateur.
	La commande de température du réfrigérateur est réglée sur une température plus élevée. à une température trop basse.	• Réglez la commande de température du réfrigérateur température plus élevée.
La porte ou le tiroir ne ferme pas d'elle-même	Les roulettes avant ou les pieds avant ont besoin d'être réglés.	• Consultez Préparation à l'installation du réfrigérateur.
L'éclairage intérieur ne fonctionne pas	Il n'y a pas de courant au niveau de la prise.	• Remplacez le fusible ou réenclenchez le disjoncteur.
	L'ampoule est grillée.	• Consultez Remplacement des ampoules.
La porte grince lorsqu'elle est ouverte porte a besoin	La charnière et (ou) le joint de la d'être lubrifié.
La porte du compartiment congélation ou les tiroirs sont ouverts alors que la porte du compartiment réfrigération est fermée	C'est normal si, après s'être ouverte, la porte ou le tiroir du compartiment congélation s'est fermée d'elle-même.	• Cela indique qu'il y a une bonne charge sur la porte ou le tiroir du compartiment congélation. Si la porte ou le tiroir du compartiment congélation ne se ferme pas automatiquement après s'être ouverte, consultez la sectionProblème: la porte ou le tiroir du compartiment congélation ne se ferme pas seule, ci-dessus.
L'interrupteur de marche de la machine à glaçons est en position I (marche), mais la lumière verte de marche est éteinte	La porte ou le tiroir du compartiment congélation est ouvert.	• C'est normal. L'alimentation de courant à la machine à glaçons s'arrête quand la porte ou le tiroir du compartiment congélation est ouvert pour empêcher la glace d'être projetée et d'aller à l'arrière du compartiment congélation. Pour vous assurer que la machine à glaçons fonctionne bien, appuyez sur l'interrupteur de lumière du compartiment congélation situé en haut et à droite du compartiment congélation. La lumière verte de marche doit s'allumer.
De l'eau se répand en dehors de la machine à glaçons	La porte ou le tiroir du compartiment congélation a été ouvert peu après l'installation de la machine à glaçons.	• Nettoyez le débordement, puis fermez la porte ou le tiroir du compartiment congélateur et ne l'ouvrez pas pendant environ 4 heures. Cela permettra au compartiment congélation d'atteindre la bonne température pour fabriquer des glaçons.
	La porte du compartiment congélation a été laissée ouverte pendant longtemps, puis ouverte et fermée fréquemment depuis.	• À cause des ouvertures de porte, le compartiment congélation n'a pas pu atteindre la bonne température de fonctionnement pour fabriquer des glaçons. Nettoyez le débordement, puis fermez la porte ou le tiroir du compartiment congélateur et ne l'ouvrez pas pendant environ 4 heures.
Les glaçons sont de trop petite taille. La production de glaçons est réduite	Pas assez de pression de l'eau dans le robinet de la machine à glaçons.	• Les robinets à eau autotarodeurs ne sont pas recommandés, à moins qu'un trou de 1/4" ne soit déjà percé dans la conduite d'eau de la maison. Consultez les instructions de la section Installation de la conduite d'eau dans les instructions d'installation de l'ensemble accessoire de machine à glaçons.

GARANTIE DU CLIENT

(pour la clientèle au Canada)

Votre réfrigérateur est garanti contre tout défaut de matériau et de fabrication.

Ce que cette Durée de garantie couvre (à partir de	antie Pièces Main-d'oeuvre la Réparation ou date d'achat) remplacement au choix de Camco
Compresseur :Modèles de GE Profile Dix Modèles de GE Cinq (5) ans	(10) ans Dix (10) ansCinq (5) ansCinq (5) ans
Système scellé (y compris l'évaporateur, la tuyauterie du condenseur et le frigorigène)	Cinq (5) ans Cinq (5) ansCinq (5) ans	ans
Toutes les autres pièces	Un (1) an	Un (1) an	Un (1) an

TERMES ET CONDITIONS :

1. La présente garantie ne s'applique qu'à l'utilisation domestique par une seule famille au Canada, lorsque le réfrigérateur a été installé conformément aux instructions fournies par Camco et est alimenté correctement en eau et en électricité.

Les dommages dûs à une utilisation abusive, un accident, une exploitation commerciale, ainsi que la modification, l'enlèvement ou l'altération de la plaque signalétique annulent la présente garantie.

L'entretien effectué dans le cadre de la présente garantie doit l'être par un réparateur agréé Camco.

1. Camco et le marchand ne peuvent être tenus pour responsables en cas de réclamations ou dommages résultant de toute panne du réfrigérateur ou d'un entretien retardé pour des raisons qui raisonnablement échappent à leur contrôle.

2. L'acheteur doit, pour obtenir un service dans le cadre de la garantie, présenter la facture originale. Les éléments réparés ou remplacés ne sont garantis que pendant le restant de la période de garantie initiale.

3. Cette garantie est en sus de toute garantie statutaire.

EXCLUSIONS DE LA GARANTIE :

• Le propriétaire est responsable de payer les appels de service relatifs à l'installation et/ou l'apprentissage du fonctionnement de ce produit.
• Tout dommage au fini doit être signalé dans les 48 heures qui suivent la livraison de l'appareil électroménager, comme l'indique l'étiquette d'avis au consommateur placée à l'intérieur de la porte du réfrigérateur.
• Installation incorrecte—l'installation correcte inclut la bonne circulation d'air pour le système de réfrigération, des possibilités de branchement aux circuits électriques, d'alimentation en eau et autres.
• Remplacement des fusibles ou réarmement des disjoncteurs.
• Remplacement des ampoules électriques.
• Dommages subis par l'appareil à la suite d'un accident, d'un incendie, d'inondations ou en cas de force majeure.
• Perte des aliments dûe à la détérioration.
• Utilisation correcte et entretien adéquat de l'appareil selon le manuel d'utilisation, réglage correct des commandes.
  • LE GARANT N'EST PAS RESPONSABLE DES DOMMAGES INDIRECTS.

IMPORTANT

Gardez cette garantie et votre facture originale comme preuve d'achat et preuve de la date d'achat.

Camco vous offre ses services dans tout le pays.

Pour de plus amples renseignements sur la présente garantie, veuillez prendre contact avec :

Directeur, Relations avec les consommateurs

Camco Inc., 1 Factory Lane, Bureau 310

Agraphez votre reçu ici.

Vous devez fournir la preuve de l'achat original pour obtenir des services en vertu de la garantie.

Soutien au consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécuritéInstall

Notes.

Notes.

FonctionnementMesures de sécurité installation Conseils de depannage

Soutien au consommater

Site Web appareils électroménagers GE

electromenagersge.ca

Vous avez une question ou vous avez besoin d'aide pour votre appareil électroménager? Contactez-nous par Internet au site electromenagersge.ca 24 heures par jour, tous les jours de l'année.

Service de réparations 1.800.361.3400

Service de réparations GE est tout près de vous.

Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.

Studio de conception réaliste

Sur demande, GE peut fournir une brochure sur l'aménagement d'une cuisine pour les personnes à mobilité réduite.

Écrivez: Directeur, Relations avec les consommateurs, Camco, Inc.

Bureau 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Prolongation de garantie electromenagersge.ca

Achetez un contrat d'entretien GE avant que votre garantie n'expire et bénéficiez d'un rabais substantiel. Ainsi le service après-vente GE sera toujours là après expiration de la garantie.

Visitez notre site Web ou appelez-nous au 1.800.461.3636.

Pièces et accessoires

Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires directement à la maison (cartes VISA et MasterCard acceptées).

Les directives stipulées dans le présent manuel peuvent être effectuées par n'importe quel utilisateur. Les autres réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation inadéquate peut affecter le fonctionnement sécuritaire de l'appareil.

Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Camco le plus proche. Autrement, appelez-nous au 1.888.261.3055.

Contactez-nous

Si vous n'êtes pas satisfait du service après-vente dont vous avez bénéficié :

Premièrement, communiquez avec les gens qui ont réparé votre appareil.

Ensuite, si vous n'êtes toujours pas satisfait envoyez tous les détails—numéro de téléphone compris—au Directeur, Relations avec les consommateurs, Camco, Inc.

Bureau 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Inscrivez votre appareil électroménager electromenagersge.ca

Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos communications et notre service après-vente. Vous pouvez également nous envoyer par la poste le formulaire d'inscription joint à votre documentation.
