FOIRE AUX QUESTIONS - CR 24DV HITACHI

Quelle est la puissance de la scie sabre Hitachi CR 24DV ?

La puissance absorbée est de 1050 W, ce qui permet une coupe efficace dans le bois et le métal.

Quelle est la vitesse maximale de coupe ?

La vitesse à vide atteint 2800 coups par minute, ajustable via la molette de réglage.

Quelles lames puis-je utiliser avec ce modèle ?

Utilisez des lames de scie sabre universelles avec queue 1/2 pouce (12,7 mm). La machine accepte les lames pour le bois, le métal et les cloisons sèches.

Comment changer la lame de la Hitachi CR 24DV ?

Déverrouillez le porte-lame en tournant la bague de serrage ou en actionnant le levier (selon version). Insérez la lame à fond puis verrouillez. Assurez-vous que la lame est bien fixée avant utilisation.

La scie est-elle équipée d'un variateur de vitesse ?

Oui, elle dispose d'une molette de réglage qui permet d'ajuster la vitesse en fonction du matériau à couper.

Comment nettoyer et entretenir la scie sabre ?

Débranchez l'appareil. Nettoyez les fentes de ventilation avec une brosse douce. Graissez périodiquement le mécanisme de coulisseau avec une huile légère. Vérifiez l'état des charbons moteur.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des lunettes de protection et des gants. Assurez-vous que la pièce est bien fixée. Ne jamais toucher la lame en mouvement. Utilisez le dispositif de verrouillage de gâchette lors du rangement.

Quel est le poids de l'appareil ?

La Hitachi CR 24DV pèse environ 3,4 kg, ce qui la rend maniable mais suffisamment stable pour les travaux intensifs.

Peut-on couper des tuyaux en métal avec cette scie ?

Oui, avec une lame adaptée pour le métal, la capacité de coupe maximale est de 130 mm de diamètre.

Où puis-je trouver les pièces détachées ?

Les pièces détachées (charbons, interrupteur, porte-lame) sont disponibles chez les revendeurs agréés Hitachi ou en ligne. Utilisez le numéro de modèle CR 24DV pour identifier les bonnes pièces.

MODE D'EMPLOI CR 24DV HITACHI

Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles!

Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d'emploi AVANT d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs et propriétaires avant qu'ils utilisent l'outil motorisé. Ce mode d'emploi doit être conservé dans un endroit sûr.

AVANT L'UTILISATION 41

AVANT L'OPERATION 42

COMMENT UTILISER LA SCIE ALTERNATIVE À BATTERIE .... 44

ENTRETIEN ET INSPECTION 48

ACCESSOIRES 51

ACCESSOIRES STANDARD 51

ACCESSOIRES SUR OPTION 51

LISTE DES PIÈCES 79

ÍNDICE

Español

Página

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d'emploi avant d'utiliser ou d'entretenir cet outil motorisé.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'outil motorisé proviennent d'un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section "SECURITE" de ce mode d'emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l'outil motorisé et dans ce mode d'emploi.

NE JAMAIS utiliser cet outil motorisé d'une manière qui n'est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

REGLES GENERALE DE SECURITE – POUR TOUS LES OUTILS FONCTIONNANT SUR BATTERIE

⚠ AVERTISSEMENT: Lire et coxmprendre toutes les instructions.

Un non respect de toutes les instructions ci-dessous peut entraîner une électrocution, un incendie et/ou de sérieuses blessures personnelles.

CONSERVER CES INSTRUCTIONS

1. Zone de travail

(1) Garder la zone de travail propre et bien éclairée. Les établis mal rangés et les zones sombres invitent aux accidents.
(2) Ne pas utiliser les outils motorisés dans une atmosphère explosive, telle qu'en présence de liquides inflammables, de gaz ou de poussières. Les outils motorisés créent des étincelles qui risquent d'enflammer la poussière ou les vapeurs.
(3) Tenir les spectateurs, les enfants et les visiteurs éloignés, lors de l'utilisation de l'outil motorisé. Une distraction peut faire perdre le contrôle de la machine.

2. Sécurité électrique

(1) Un outil motorisé à batterie avec batterie intégrée ou batterie séparée ne devra être rechargé qu'avec le chargeur spécialement conçu pour la batterie. Un chargeur qui convient pour un type de batterie donné peut présenter un risque de feu s'il est utilisé avec une autre batterie.
(2) Utiliser l'outil motorisé à batterie exclusivement avec la batterie spécialement conçue. L'utilisation de toute autre batterie peut présenter un risque de feu.

3. Sécurité personnelle

(1) Rester sur ses gardes, regarder ce que l'on fait et utiliser son sens commun lors de l'utilisation d'un outil motorisé. Ne pas utiliser un outil en état de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil motorisé peut entraîner de sérieuses blessures personnelles.

(2) S'habiller correctement. Ne pas porter des vêtements larges ou des bijoux. Attacher les cheveux longs. Tenir ses cheveux, vêtements et ses gants éloignés des parties mobiles. Les vêtements larges, les bijoux et les cheveux longs peuvent se prendre dans les parties mobiles.

(3) Eviter tout démarrage accidentel. S'assurer que le l'interrupteur d'alimentation est sur la position d'arrêt avant de brancher la machine. Transporter l'appareil avec les doigts sur l'interrupteur d'alimentation ou brancher un outil avec l'interrupteur sur la position marche invite aux accidents.

(4) Retirer les clefs d'ajustement ou les commutateurs avant de mettre l'outil sous tension. Une clef qui est laissée attachée à une partie tournante de l'outil peut provoquer une blessure personnelle.

(5) Ne pas trop présumer de ses forces. Garder en permanence une position et un équilibre correct. Une position et un équilibre correct permettent un meilleur contrôle de l'outil dans des situations inattendues.
(6) Utiliser un équipement de sécurité. Toujours porter des lunettes de protection. Un masque à poussière, des chaussures de sécurité antidérapantes, un chapeau dur et des bouchons d'oreille doivent être utilisés dans les conditions appropriées.

4. Utilisation de l'outil et entretien

(1) Utiliser un étau ou toutes autres façons de fixer et maintenir la pièce à usiner sur une plate-forme stable. Tenir la pièce avec la main ou contre son corps est instable et peut conduire à une perte de contrôle de l'outil.
(2) Ne pas forcer sur l'outil. Utiliser l'outil correct pour l'application souhaitée. L'outil correct réalisera un meilleur et plus sûr travail dans le domaine pour lequel il a été conçu.
(3) Ne pas utiliser un outil s'il ne se met pas sous ou hors tension avec un interrupteur. Un outil qui ne peut pas être commandé avec un interrupteur est dangereux et doit être réparé.
(4) Débrancher la batterie de l'outil ou mettre l'interrupteur sur la position verrouillée ou éteinte avant d'effectuer un réglage, de remplacer un accessoire ou de ranger l'outil. Ces mesures de sécurité préventives réduiront les risques de déclenchement accidentel de l'outil.
(5) Ranger les outils inutilisés hors de la portée des enfants et des autres personnes inexpérimentées. Les outils sont dangereux dans les mains de personnes inexpérimentées.
(6) Lorsqu'on ne se sert pas de la batterie, l'éloigner des objets métalliques, par exemple trombones, pièces de monnaie, clous, vis, ou petits objets métalliques qui peuvent créer une connexion entre deux bornes. Le fait de court-circuiter les bornes entre elles peut provoquer des étincelles, des brulûres ou un feu.
(7) Conserver les outils avec soin. Garder les outils de coupe aiguisés et propres. Des outils bien entretenus, avec des lames coupantes aiguisées risquent moins de se gripper et sont plus faciles à contrôler.
(8) Vérifier les défauts d'alignement ou grippage des parties mobiles, les ruptures des pièces et toutes les autres conditions qui peuvent affecter le fonctionnement des outils. En cas de dommage, faire réparer l'outil par un centre de service HITACHI autorisé avant de l'utiliser. Beaucoup d'accidents sont causés par des outils mal entretenus.
(9) Utiliser uniquement les accessoires recommandés par le fabricant pour le modèle utilisé. Des accessoires qui peuvent convenir à un outil, peuvent devenir dangereux lorsqu'ils sont utilisés avec un autre outil.

5. Réparation

(1) La réparation de l'outil ne doit être réalisée que par un centre de revice HITACHI autorisé. Une réparation ou un entretien réalisé par un personnel non qualifié peut entraîner des risques de blessures.
(2) Lors de la réparation d'un outil, utiliser uniquement des pièces de rechange identiques. Suivre les instructions de la section d'entretien de ce mode d'emploi. L'utilisation de pièces non autorisées ou un non respect des instructions d'entretien peut créer un risque d'électrocution ou de blessures.

AVERTISSEMENT:

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

• Plomb des peintres à base de plomb,
• Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
• Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques.

REGLES DE SECURITE SPECIFIQUES ET SYMBOLES

1. Tenir les outils par les surfaces de grippage lors de la réalisation d'opération où l'outil de coupe risque d'entrer en contact avec des câbles cachés. Un contact avec un fil "sous tension" mettra les parties métalliques de l'outil "sous tension" et électrocutera l'utilisateur.
2. Ne jamais toucher les parties mobiles.

Ne jamais placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l'outil.

1. Ne jamais utiliser l'outil sans que tous les dispositifs de sécurité ne soient en place.

Ne jamais faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d'un dispositif ou d'une caractéristique de sécurité, s'assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l'outil.

1. Utiliser l'outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d'un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n'a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d'arbre ou des bûches.

1. Ne jamais utiliser un outil motorisé pour des applications autres que celles spécifiées.

Ne jamais utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d'emploi.

1. Manipuler l'outil correctement

Utiliser l'outil de la façon indiquée dans ce mode d'emploi. Ne pas laisser tomber ou lancer l'outil. Ne jamais permettre que l'outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

1. Définitions pour les symboles utilisés sur cet outil

V ....volts =.....courant continu

Hz ...... hertz

A ..... ampères no ..... vitesse sans charge

---/min .... rotations ou mouvements de va-et-vient par minute

1. Maintenir toutes les vis, tous les boulons et les couvercles fermement en place.

Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

1. Ne pas utiliser les outils motorisés si le revêtement de plastique ou la poignée est fendu.

Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d'être réparé.

1. Les lames et les accessoires doivent être fermement montés sur l'outil.

Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l'outil doivent être fixés et serrés fermement.

1. Ne jamais utiliser un outil défectueux ou qui fonctionne anormalement.

Si l'outil n'a pas l'air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l'utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.

1. Manipuler l'outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d'être déformé, fendu ou endommagé.

1. Ne pas essuyer les parties en plastique avec du solvant.

Les solvants comme l'essence, les diluants, la benzine, le tétrachlorure de carbone et l'alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants.

Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d'une solution d'eau savonneuse et sécher minutieusement.

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L'UTILISATION DU SCIE ALTERNATIVE À BATTERIE

AVERTISSEMENT:

Une utilisation incorrecte ou sans sécurité du scie circulaire à batterie risque d'entraîner la mort ou des blessures graves. Pour éviter ces risques, observer les consignes de sécurité élémentaires suivantes:

1. NE JAMAIS toucher la lame de l'outil avec des mains nues pendant le fonctionnement.
2. TOUJOURS porter des protections anti-bruit lors d'une utilisation prolongée.

1. TOUJOURS porter des lunettes de protection pendant le fonctionnement.

1. TOUJOURS faire attention avec les objets enterrés, par exemple des câbles souterrains. Le fait de toucher des câbles ou des fils électriques sous tension avec l'outil risque de provoquer un choc électrique.

Vérifier qu'il n'y a pas d'objets enterrés, par exemple des câbles électriques, dans le mur, le plancher ou le plafond où l'on va travailler.

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR LE CHARGEUR DE BATTERIE

AVERTISSEMENT: Une utilisation incorrecte ou dangereuse des chargeurs de batterie peut entraîner la mort ou des blessures graves.

LIRE TOUT CE MODE D'EMPLOI

1. Ce manuel renferme des consignes de sécurité et d'utilisation importantes pour le chargeur de batterie modèle UC 24YFB.

2. Avant d'utiliser le chargeur de batterie, lire toutes les étiquettes d'instruction et de précaution apposées sur (1) le chargeur de batterie, (2) la batterie, et (3) le produit utilisant la batterie.

3. Pour réduire tout risque de blessure, NE recharger QUE les batteries rechargeables HITACHI utilisées dans le modèle EB2420. Les autres types de batterie pourraient exploser et provoquer des blessures ou des dommages.

4. Ne pas exposer le chargeur à la pluie ni à la neige.

5. L'utilisation d'un accessoire non recommandé ou non vendu par le fabricant du chargeur de batterie risque de provoquer un feu, une décharge électrique ou des blessures.

6. Pour réduire tout risque de dommage de la fiche et du cordon électrique, débrancher le cordon du chargeur en tirant sur la fiche.

7. Vérifier que le cordon est placé de façon que personne ne puisse marcher dessus, se prendre les pieds dedans, ni l'endommager ou le soumettre à des contraintes.

8. Ne pas utiliser de cordon de rallonge si cela n'est pas absolument nécessaire. L'utilisation d'un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électrique. Si l'on doit utiliser un cordon de rallonge, s'assurer que:

a. Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la fiche du chargeur ;
b. Le cordon de rallonge est correctement raccordé et en bon état électrique ;
c. Le calibre du fil doit être au moins suffisant pour l'intensité nominale CA (ampères) du chargeur de batterie spécifiées dans le tableau ci-dessous.

TABLEAU 1 CALIBRE MINIMUM RECOMMANDÉ POUR LES CORDONS DE RALLONGE DES CHARGEURS DE BATTERIE

Intensité nominale d'entrée CA (ampères)*		Calibre du cordon
Egal ou mais non Longueur de cordon en pieds (mètres)
supérieur à	inférieur à	25 (7,5)	50 (15)	100 (30)	150 (45)
0 2 18 18	18 16
2 3 18 18	16 14
3 4 18 18	16 14

* Si l'intensité nominale d'entrée du chargeur de batterie est donnée en watts et non en ampères, calculer la capacité en ampères correspondante en divisant la capacité en ampères par la capacité de tension, par exemple:

$$ \frac {1 2 5 0 \text { watts }}{1 2 5 \text { volts }} = 1 0 \text { ampères } $$

1. Ne pas utiliser le chargeur si son cordon ou sa fiche sont endommagés - Le remplacer immédiatement.
2. Ne pas utiliser le chargeur s'il a reçu un coup, s'il est tombé ou endommagé de toute autre manière. L'apporter à un réparateur qualifié.
3. Ne pas démonter le chargeur ni le produit qui reçoit la batterie ; si un entretien ou des réparations sont nécessaires, les apporter à un réparateur qualifié. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.
4. Pour réduire tout risque de décharge électrique, débrancher le chargeur de la prise secteur avant tout entretien ou nettoyage. Il ne suffit pas de sortir la batterie.
5. Ce chargeur de batterie pourra être fixé comme accessoire standard sur les outils HITACHI alimentés sur batterie. Dans ce cas, vérifier le mode d'emploi de l'outil HITACHI alimenté sur batterie avant d'utiliser le chargeur de batterie.

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L'UTILISATION DE LA BATTERIE ET DU CHARGEUR DE BATTERIE

Pour pouvoir utiliser la scie circulaire à batterie, il faudra recharger la batterie. Avant d'utiliser le chargeur de batterie modèle UC24YFB, bien lire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel. BIEN NOTER: UTILISER EXCLUSIVEMENT DES BATTERIES HITACHI DE EB2420. LES AUTRES TYPES DE BATTERIE POURRAIENT EXPLOSER OU PROVOQUER DES BLESSURES.

Pour éviter tout risque de blessure, observer les consignes suivantes:

AVERTISSEMENT: Une utilisation incorrecte de la batterie ou du chargeur de batterie risque de provoquer des blessures. Pour éviter tout risque de blessure:

1. NE JAMAIS démonter la batterie.
2. NE JAMAIS jeter la batterie au feu, même si elle est endommagée ou complètement usée. La batterie risque d'exploser au feu.
3. NE JAMAIS court-circuiter la batterie.
4. NE JAMAIS insérer d'objets dans les ouïes d'aération du chargeur. Il pourrait en résulter un choc électrique ou des dommages du chargeur.
5. NE JAMAIS effectuer la recharge à l'extérieur. Eloigner la batterie des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.
6. NE JAMAIS effectuer la recharge si la température est inférieure à 32°F (0°C) ou supérieure à 104°F (40°C).
7. NE JAMAIS raccorder deux chargeurs de batterie ensemble.

8. NE JAMAIS insérer de corps étrangers dans l'orifice de la batterie ou du chargeur de batterie.

9. NE JAMAIS utiliser de transformateur-élévateur pour la recharge.

10. NE JAMAIS utiliser de générateur de moteur ni d'alimentation CC pour la recharge.
11. NE JAMAIS ranger la batterie ni le chargeur de batterie dans un lieu où la température peut atteindre ou dépasser 104°F (40°C).
12. TOUJOURS alimenter le chargeur sur une prise secteur domestique standard (120 volts). L'utilisation du chargeur à une autre tension peut entraîner une surchauffe et endommager le chargeur.
13. TOUJOURS attendre au moins 15 minutes entre deux recharges pour éviter toute surchauffe du chargeur.
14. TOUJOURS débrancher le cordon d'alimentation de la prise secteur lorsqu'on ne se sert pas du chargeur.

CONSERVER CES INSTRUCTIONS ET LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS ET PROPRIETAIRES DE CET OUTIL!

DESCRIPTION FONCTIONNELLE

REMARQUE:

Les informations contenues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien de l'outil motorisé.

NE JAMAIS utiliser ni entreprendre une révision de l'outil sans avoir d'abord lu et compris toutes les instructions de sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d'emploi peuvent montrer des détails ou des accessoires différents de ceux de l'outil motorisé utilisé.

MODELE

CR24DV: avec chargeur (UC24YFB) et coffret.

NOM DES PARTIES

1. Scie alternative à batterie (CR24DV)

○Batterie (EB2420)

Fig. 1

2. Chargeur de batterie (UC 24YFB)

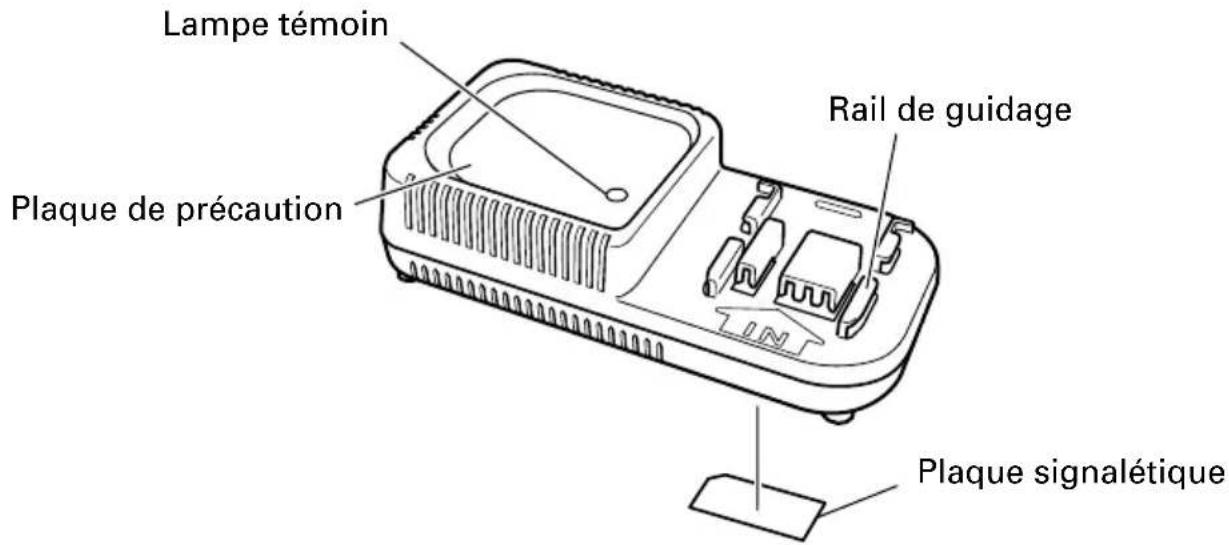

Fig. 2

SPECIFICATIONS

1. Scie alternative à batterie (CR24DV)

Moteur Moteur CC
Vitesse sans charge 0 – 2500/min.
Course 1-1/8" (28 mm)
Capacité Tuyau en acier doux: Diam. ext. 3-15/16" (100 mm)Tuyau en chlorure de vinyl: Diam. ext. 3-15/16" (100 mm)Bois: Profondeur 3-15/16" (100 mm)
Batterie (EB2420) Batterie	au nickel-cadmiumTension ...... CC 24V
Poids 9,5 lbs (4,3 kg)

2. Chargeur de batterie (UC 24YFB)

Source d'alimentation d'entrée	Monophasée: CA 120 V 60 Hz
Durée de recharge	Environ 50 min (à une température de 68°F (20°C))
Chargeur	Tension de charge ...... CC 24 VCourant de charge ...... CC 2,5 A
Poids (avec batterie) 1,3 lbs (0,6 kg)

ASSEMBLAGE ET FONCTIONNEMENT

APPLICATIONS

○ Coupe de tuyaux en métal et en acier inoxydable.
○ Coupe de différents bois de charpente.
○Coupe de plaque en acier doux, de plaque d'aluminium et de cuivre.
○ Coupe de résines synthétiques, comme résine phénolique et chlorure de vinyl.

MÉTHODE DE RETRAIT ET D'INSTALLATION DE LA BATTERIE

PRECAUTION: Bien laisser l'interrupteur en position d'arrêt et le bouton de déverrouillage sur la droite (position verrouillée). (Voir Fig. 19)

1. Retrait de la batterie

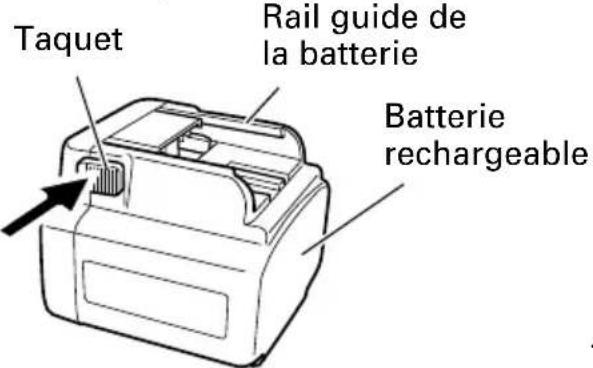

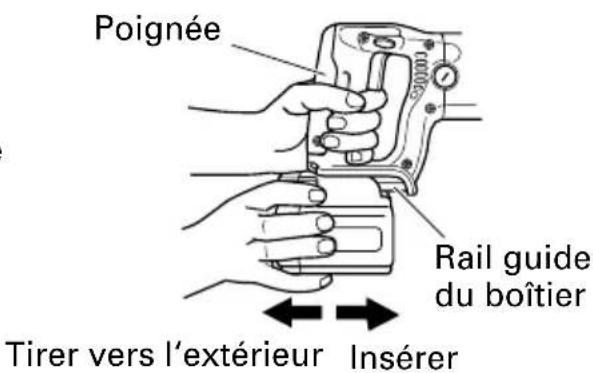

Maintenir fermement la poignée et pousser le taquet de la batterie pour l'enlever. (Voir Fig. 3 et 4).

1. Mise en place de la batterie

Insérer la batterie en alignant le rail de guidage de la batterie sur celui du corps. Bien s'assurer que la batterie sur celui du corps. Bien s'assurer que la batterie est solidement fixée. (Voir Fig. 4)

Fig. 3

Fig. 4

MÉTHODE DE RECHARGE

REMARQUE:

Avant de brancher le chargeur dans la prise, vérifier les points suivants:

○ La tension de la source d'alimentation est indiquée sur la plaque signalétique.
○ Le cordon n'est pas endommagé.

AVERTISSEMENT: Ne pas effectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique. Cela brûlerait le chargeur.

1. Brancher la fiche du chargeur de batterie dans la prise.

Quand la fiche du chargeur de batterie est branchée dans la prise, le voyant de recharge clignote lentement en rouge. (A intervalles d'une seconde)

Ne pas utiliser le cordon électrique s'il est endommagé. Le faire réparer immédiatement.

1. Insérer la batterie dans le chargeur de batterie.

Insérer la batterie dans le chargeur de batterie comme indiqué à la Fig. 5. S'assurer que la batterie repose bien dans le chargeur de batterie.

Après l'insertion
Fig. 5

1. Recharge

○ Quand la batterie est raccordée au chargeur de batterie, la recharge commence et la lampe témoin s'allume en rouge. (Voir le Tableau 2)

REMARQUE:

Si la lampe témoin clignote en rouge, débrancher la fiche de la prise et vérifier si la batterie est insérée correctement.

☐ Quand la batterie est rechargée à fond, la lampe témoin clignote lentement en rouge. (A intervalles d'une seconde) (Voir le Tableau 2.)

Tableau 2

Indications de la lampe témoin
Avant la recharge	Clignote (ROUGE)	S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde)
Pendant la recharge	S'allume (ROUGE)	S'allume sans interruption
Recharge terminée	Clignote (ROUGE)	S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde)
Recharge impossible	Scintille (ROUGE)	S'allume pendant 0,1 seconde. Ne s'allume pas pendant 0,1 seconde. (Eteint pendant 0,1 seconde)	Anomalie de la batterie ou du chargeur
Recharge impossible	S'allume (VERTE)	S'allume sans interruption	La température de la batterie est élevée et la recharge est impossible.

○ Température admissible d'une batterie rechargeable

La température admissible des batteries rechargeables est indiquée dans le tableau ci-dessous, et les batteries qui ont chauffé devront être laissées à refroidir pendant quelque temps avant de pouvoir être rechargées.

Tableau 3

Batteries rechargeables	Température à laquelle la batterie peut être rechargée
EB2420	23°F — 140°F(-5°C — 60°C)

○Durée de recharge

Le Tableau 4 montre le temps de recharge nécessaire en fonction du type de batterie.

Tableau 4 Temps de recharge (en minutes approx.) à 20°C

Tension de la batterie (V)	Capacité de la batterie (Ah)
	2,0 Ah
24V EB2420 50min.

REMARQUE:

La durée de recharge peut varier en fonction de la température et de la tension de la source d'alimentation.

4. Débrancher le chargeur de batterie de la prise.

PRECAUTION:

Ne pas débrancher la fiche de la prise en tirant sur le cordon.

Pour éviter tout dommage lorsqu'on débranche la fiche de la prise, bien tenir la fiche proprement dite.

1. Retirer la batterie du chargeur de batterie.

Sortir la batterie du chargeur tout en la soutenant de la main.

En ce qui concerne le courant de décharge d'une batterie neuve

Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d'être très faible lors des première et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois.

Comment prolonger la durée de vie des batteries

○ Recharger les batteries avant qu'elles ne soient complètement épuisées.

Quand la puissance de l'outil utilisé faiblit, l'éteindre et recharger la batterie. Si l'outil continue d'être utilisé jusqu'à épuisement du courant électrique, la batterie risque d'être endommagée et sa durée de vie se raccourcira.

○ Eviter d'effectuer la recharge sous des températures élevées.

Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser.

PRECAUTION:

• Si le chargeur a fonctionné pendant longtemps de suite, il sera chaud, ce qui risque de provoquer des pannes. Lorsque la recharge est terminée, laisser le chargeur refroidir pendant environ 15 secondes avant de passer à la recharge suivante.
• Si l'on recharge la batterie lorsqu'elle est chaude, soit parce qu'elle vient de fonctionner, soit parce qu'elle est en plein soleil, il se peut que la lampe témoin s'allume en vert. La batterie ne se rechargera pas. Dans ce cas, laisser la batterie refroidir avant de la recharger.

AVANT L'UTILISATION

Vérifier l'aire de travail pour s'assurer qu'il n'y a ni débris ni désordre.

Evacuer l'aire de travail des personnes non autorisées. S'assurer que l'éclairage et la ventilation sont adéquats.

AVANT L'OPERATON

1. Montage de la lame

L'outil utilise un mécanisme amovible qui permet de monter et de démonter les lames de scie sans l'aide de clé ni d'aucun autre outil.

(1) Actionner la gâchette plusieurs fois de suite de façon que le manchon de support sorte complètement du couvercle avant. Ensuite, couper l'interrupteur et sortir la batterie. (Fig. 6)

PRECAUTION: Bien s'assurer que l'interrupteur est coupé et que la batterie est retirée pour éviter tout risque d'accident.

(2) Tourner le manchon de support dans le sens de la flèche, indiquée sur la Fig. 7, marquée sur le manchon de support. Si l'on tourne le manchon de support à moitié, il est possible de le fixer automatiquement. (Fig. 7)

(3) Insérer la lame à fond dans la petite fente, à l'extrémité du plongeur. Il est possible d'orienter la lame vers le haut ou vers le bas. (Fig. 8, Fig. 9)

(4) Tirer légèrement le manchon de support dans le sens de la flèche indiquée sur la Fig. 10 (dans le sens inverse de la flèche marquée sur le manchon de support). Ce faisant, la force de ressort ramène automatiquement le manchon de support sur la position correcte. A ce moment, il n'est pas nécessaire de serrer le manchon de support. (Fig. 10)

(5) De la main, tirer deux ou trois fois de suite sur le dos de la lame pour vérifier qu'elle est solidement fixée. En tirant sur la lame, l'on saura qu'elle est correctement montée si l'on entend un déclic et que le manchon de support bouge légèrement. (Fig. 11)

PRECAUTION: Lorsqu'on tire sur la lame, bien veiller à ne tirer que sur le dos de la lame. L'on risque de se blesser si l'on tire sur d'autres sections.

Fig. 6

Manchon de support

Fig. 7

Fig. 8

Fig. 9

2. Démontage de la lame

(1) Actionner la gâchette plusieurs fois de suite de façon que le manchon de support sorte complètement du couvercle avant. Ensuite, couper l'interrupteur et sortie la batterie. (Fig. 6)

PRECAUTION: Bien s'assurer que l'interrupteur est coupé et que la batterie est retriée pour éviter tout risque d'accident.

(2) Après avoir tourné le manchon de support dans le sens de la flèche de la Fig. 7 et l'avoir fixé, tourner la lame de façon qu'elle soit orientée vers le bas. La lame doit tomber sous l'effet de son propre poids. Si la lame ne tombe pas, tirer dessus avec la main.

PRECAUTION: Ne jamais toucher la lame de scie tout de suite après l'utilisation. Le métal sera chaud et l'on pourrait se brûler.

SI LA LAME EST CASSEE

Même si la lame est cassée et qu'elle reste à l'intérieur de la petite fente du plongeur, elle devrait tomber si l'on tourne le manchon de support dans le sens de la flèche, que l'on fixe le manchon de support et que l'on oriente la lame vers le bas. Si elle ne tombe pas, la sortir en procédant comme suit.

(1) Si la section cassée de la lame sort de la petite fente du plongeur, tirer sur la section cassée pour sortir la lame.

(2) Si la section cassée de la lame est dissimulée à l'intérieur de la petite fente du plongeur, accrocher la lame à l'aide de l'extrémité d'une autre lame et la sortir. (Fig. 12)

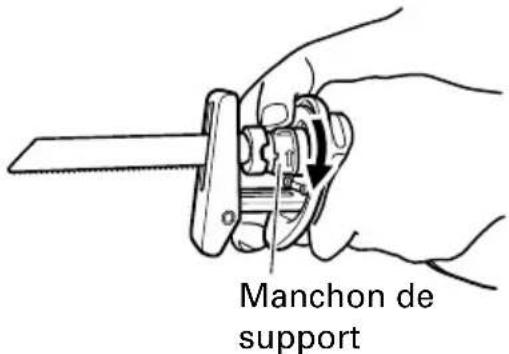

ENTRETIEN ET INSPECTION DE LA MONTURE DE LAME

(1) Après l'utilisation, souffler toute sciure, terre, sable, humidité, etc. à l'aide d'une brosse, etc., pour garantir le bon fonctionnement de la monture de lame.

(2) Graisser périodiquement la monture de lame avec de l'huile de machine dans la fente semicirculaire à la position où le manchon de support est tourné dans le sens de la flèche indiquée à la Fig. 7. (Fig. 13)

Si l'on utilise une monture de lame qui n'est pas correctement nettoyée ou huilée, la sciure ou les particules de poussière risquent d'entraver la rotation du manchon de support, et l'on ne pourra plus retirer la lame avec les doigts.

Dans ce cas, nettoyer légèrement la périphérie du manchon de support avec des pinces ou un outil similaire, et tourner le manchon de support de gauche à droite et un peu à la fois. Lorsque la lame est retirée, il faudra absolument la nettoyer avec un jet d'air, etc., la graisser correctement, puis vérifier si la monture de lame fonctionne correctement.

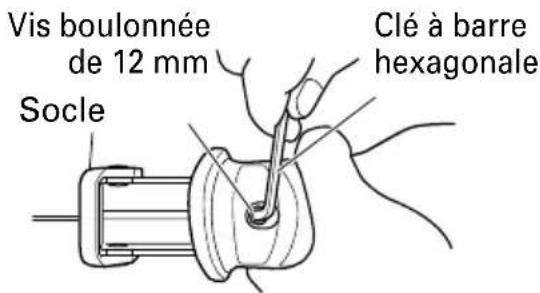

3. Déplacement du socle

Desserrer la vis boulonnée et déplacer le socle vers l'avant, comme indiqué sur la Fig. 14. Serrer légèrement la vis boulonnée, s'assurer que le socle ne bouge pas d'avant en arrière, et serrer la vis boulonnée à fond. Vérifier que le socle ne touche par la lame.

1. S'assurer que la batterie est montée correctement.

Fig. 14

COMMENT UTILISER LA SCIE ALTERNATIVE À BATTERIE

PRECAUTION:

○ Eviter de le transporter branché dans une prise avec le doigt sur l'interrupteur. Un démarrage brusque pourrait entraîner des blessures inattendues.
○ Veiller à ce que la sciure, la terre, l'humidité, etc. ne pénètrent pas à l'intérieur de l'outil par la section du plongeur pendant le fonctionnement. Si ce genre de matériaux se sont accumulés la section du plongeur, toujours nettoyer avant l'utilisation.
○Ne pas retirer le couvercle avant (voir la Fig. 6). Bien tenir le corps de l'outil par le haut du couvercle avant.
○ Pendant l'utilisation, appuyer le socle contre le matériau pour couper.

Les vibrations risquent d'endommager la lame si le socle n'est pas appuyé fermement contre la pièce. Par ailleurs, l'extrémité de la lame peut entrer en contact avec la paroi interne du tube, ce qui risque d'endommager la lame.

○ Sélectionner une lame de la longueur appropriée. Idéalement, la longueur qui ressort du socle de la lame après soustraction de la distance de course doit être plus grande que le matériau (voir Fig. 15 et Fig. 17).

Fig. 15

Si l'on coupe un gros tuyau ou une pièce de bois volumineuse qui dépassent la capacité de coupe de la lame, la lame risque d'entrer en contact avec la paroi interne du tube ou avec le bois, etc., ce qui provoquera des dommages. (Fig. 16, Fig. 18)

1. Fonctionnement de l'interrupteur

(1) Bouton de sécurité

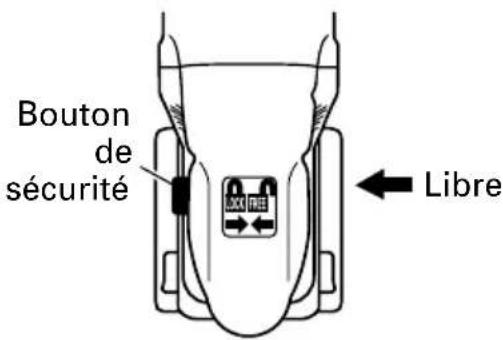

L'outil est équipé d'un bouton de sécurité. Pour actionner la gâchette, déplacer le bouton sur la droite. Déplacer le bouton sur la gauche pour faire fonctionner l'outil. (Fig. 19, Fig. 20)

PRECAUTION:

Toujours verrouiller l'interrupteur lorsqu'on transporte ou qu'on range l'outil afin d'éviter tout risque de démarrage accidentel.

(2) Gâchette

L'outil est équipé d'un interrupteur à gâchette avec mécanisme de vitesse variable. L'outil se met en marche ou s'arrête en appuyant sur la gâchette et en la relâchant. La vitesse de frappe du plongeur de lame se règle en faisant varier la pression sur la gâchette, de la vitesse minimale à la vitesse maximale indiquée sur la plaque signalétique. Appuyer davantage pour accroître la vitesse, et relâcher la pression pour réduire la vitesse.

2. Coupe de métaux

PRECAUTION:

○ Appuyer le socle fermement contre la pièce.
○Ne jamais appuyer trop fort sur la lame pendant la coupe. Cela pourrait facilement casser la lame.
○Il arrive que le moteur se grippe, selon la combinaison du matériau à couper et de la lame utilisée. Quand le moteur se grippe, arrêter immédiatement l'outil.

(1) Fixer solidement la pièce avant de procéder. (Fig. 21)
(2) Pour la coupe de métaux, utiliser de l'huile de machine appropriée (huile de turbine, etc.). Si l'on n'utilise pas d'huile de machine liquide, appliquer de la graisse sur toute la surface de la pièce.

Fig. 19

Fig. 20

PRECAUTION: La durée de service de la lame diminuera considérablement si l'on n'utilise pas d'huile de machine.

3. Coupe de bois

Lors de la coupe de bois, s'assurer que la pièce est solidement fixée avant de commencer. (Fig. 22)

PRECAUTION: Ne jamais appuyer trop fort sur la lame pendant la coupe. Par ailleurs, bien penser à appuyer le socle solidement contre la pièce.

4. Sciage de lignes courbes

Il est recommandé d'utiliser la lame BIMETAL mentionnée au page 52 car elle est solide et qu'elle se casse rarement.

PRECAUTION: Ralentir la vitesse d'avance pour couper le matériau en petits arcs circulaires. Une vitesse excessive risque de casser la lame.

5. Attaque en plein bois

Avec cet outil, il est possible d'effectuer des coupes de poche dans des panneaux de contreplaqué et des panneaux de bois mince. La coupe de poche s'effectue en toute facilité avec la lame installée à l'envers, comme indiqué aux Fig. 24, 26 et 28. Utiliser une lame aussi courte et épaisse que possible. Il est recommandé d'utiliser la lame BIMETAL No.132 mentionnée dans la page 51. Procéder avec précaution pour effectuer la coupe de poche et observer les procédures suivantes.

(1) Appuyez la partie inférieure (ou la partie supérieure) du socle contre le matériau. Tirer sur la gâchette tout en maintenant l'extrémité de la lame éloignée du matériau. (Fig. 23, Fig. 24)
(2) Relever lentement la poignée et couper petit à petit avec la lame de scie. (Fig. 25, Fig. 26)
(3) Tenir le corps de l'outil fermement jusqu'à ce que la lame aient complètement coupé le matériau. (Fig. 27, Fig. 28)

○ Eviter les attaques en plein matériau avec les métaux. Cela endommagerait facilement la lame.
Ne jamais tirer sur la gâchette alors que l'extrémité de la lame est appuyée contre le matériau. La lame s'endommagera facilement si elle entre en contact avec le matériau.
○ Veiller impérativement à couper le matériau lentement et en tenant le corps de l'outil fermement. Si l'on appuie trop fort sur la lame pendant l'opération de coupe, la lame risque de s'endommager facilement.

⚠ AVERTISSEMENT: Bien couper l'interrupteur et sortir la batterie avant tout entretien et toute inspection.

1. Contrôle de la lame

L'utilisation continue d'une lame émoussée ou endommagée pourrait réduire l'efficacité de coupe et provoquer une surchage du moteur. Remplacer la lame par une nouvelle dès que des traces d'abrasion apparaissent.

2. Inspection des vis

Inspecter régulièrement toutes les vis et s'assurer qu'elles sont serrées à fond. Si l'une des vis était desserrée, la resserrer immédiatement.

⚠ AVERTISSEMENT: Il serait extrêmement dangereux d'utiliser la perceuse avec des vis desserrées.

3. Entretien du moteur

Le bobinage de l'ensemble moteur est le "cœur" même de l'outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huille ou de l'eau.

4. Contrôle des balais en carbone : (Fig. 29)

Le moteur utilise des balais en carbone qui sont des pièces qui s'usent. Comme un balai en carbone trop usé peut détériorer le moteur, remplacer les balais en carbone par des neufs lorsqu'ils sont usés ou près de la "limite d'usure". En outre, toujours maintenir les balais en carbone propres et veiller à ce qu'ils coulissent librement dans les supports.

REMARQUE :

Lors du remplacement des balais en carbone par des neufs, bien utiliser des balais en carbone Hitachi, No. de code 999058.

5. Remplacement d'un balai en carbone

Pour sortir le balai en carbone, commencer par retirer le capuchon du balai, puis décrocher la saillie du balai en carbone avec un tournevis à tête plate, etc., comme indiqué sur la Fig. 30, 31.

Pour installer le balai en carbone, choisir le sens de façon que le clou du balai en carbone (Fig. 30) s'adapte à la section de contact à l'extérieur du tube de balai (Fig. 32). Enfin, remettre le capuchon du balai en place.

Fig. 29

Clou de balai en carbone

Fig. 30

PRECAUTION:

Bien veiller impérativement à insérer le clou du balai en carbone dans la section de contact à l'extérieur du tube de balai. (On pourra insérer n'importe lequel des deux clous fournis.) Procéder avec précaution, car une erreur dans cette opération risque de déformer le clou du balai en carbone et d'endommager précocement le moterur.

1. Vérifier s'il y a de la poussière.

Enlever la poussière avec un chiffon doux ou un chiffon humecté d'eau savonneuse. Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique.

1. Mise au rebut d'une batterie usée

⚠ AVERTISSEMENT:

Ne pas jeter la batterie usée aux ordures ménagères. La batterie risque d'exploser si elle est incinérée. L'appareil que vous avez acheté renferme une batterie rechargeable. La batterie est recyclable. Lorsqu'elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérifier auprès de son service de ramassage d'ordures les options de recyclage et la procédure correcte de mise au rebut.

Section de contact à l'extérieur du tube de balai
Fig. 32

1. Rangement

Ranger dans un lieu dont la température est inférieure à 104°F (40°C), et hors de portée des enfants.

1. Entretien et réparation

Tous les outils motorisés de qualité auront éventuellement besoin d'une réparation ou du remplacement d'une pièce à cause de l'usure normale de l'outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE.

TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires HITACHI. Ne jamais utiliser de pièce de rechange ou d'accessoires qui ne sont pas prévus pour être utilisé avec cet outil. En cas de doute, contacter HITACHI pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil.

L'utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques.

REMARQUE:

Les accessoires sont sujets à changement sans obligation de la part de HITACHI.

ACCESSOIRES STANDARD

CR24DV

1Lame (No. 103) (No. de code 725322)....12 Clé à barre hexagonale (No. de code 944458)....13 Chargeur (UC24YFB)....14 Boîtier en plastique (No. de code 319815)....1

ACCESSOIRES SUR OPTION.....vendus séparément

1. Batterie (EB2420)

Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.

10. Liste des pièces de rechange

PRECAUCIÓN: Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS:

Les outils électriques Hitachi sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable.

ACCESORIOS

ADVERTENCIA:
