| Type de produit | Télécommande universelle |
| Marque | NAD |
| Modèle | HTR1 |
| Alimentation | 3 piles AAA (R03) alcalines recommandées |
| Distance de fonctionnement | Jusqu'à 5 mètres |
| Rétro-éclairage | Touches rétro-éclairées (activation lors de l'appui, extinction après 5 secondes) |
| Nombre d'appareils contrôlables | Jusqu'à 8 appareils (4 primaires + 4 secondaires) |
| Mémoire | Non volatile (conserve la configuration sans piles) |
| Base de données intégrée | Plus de 400 marques |
| Modes de programmation | Recherche en bibliothèque, code fabricant, apprentissage, macros |
| Fonction Macros | Jusqu'à 6 commandes par macro, 8 macros possibles |
| Touches d'appareils primaires | AMP, TUNER, CD, DVD |
| Touches d'appareils secondaires | VCR, TV, CABLE, CUSTOM (via touche SHIFT) |
| Entretien | Nettoyer avec un chiffon doux et sec |
FOIRE AUX QUESTIONS - HTR1 NAD
Questions des utilisateurs sur HTR1 NAD
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Télécommande au format PDF gratuitement ! Retrouvez votre notice HTR1 - NAD et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HTR1 de la marque NAD.
MODE D'EMPLOI HTR1 NAD
Insertion et remplacement des piles & sauvegarde 20
Rétro-éclairage des touches....20
Distance d'utilisation 20
Utilisation de la HTR-1....20
Configuration des codes préprogrammés ....21
Par recherche dans la bibliothèque....22
Par code d'Identification Fabricant 23
Rappel Code....24
Apprentissage des commandes ....25
Enregistrement de Macros ....26
Remise à zéro avec la configuration par défaut .....26
UTILISATION DE LA TÉLÉCOMMANDE UNIVERSELLE NAD HTR-1 AVEC LE RÉCEPTEUR NAD T761 AV
La Télécommande Universelle NAD HTR-1 livrée avec votre récepteur NAD T761 AV a été préconfigurée pour actionner toutes les commandes. En dehors de la commande du récepteur, la HTR-1 peut remplacer jusqu'à huit télécommandes pour des appareils différents. Elle possède une base de données incorporée contenant les commandes des télécommandes de toute une gamme d'appareils de marques différentes. Si la marque ou le modèle de votre appareil ne figurent pas dans la base de données, la HTR-1 peut aussi "apprendre" les commandes de la télécommande d'origine de l'appareil. Reportez-vous au manuel d'instructions de la HTR-1 pour savoir comment la programmer.
Le tableau ci-dessous indique les fonctions disponibles et leurs emplacements respectifs ; les chiffres se rapportent aux repères du dessin donné dans le manuel du NAD HTR-1. Reportez-vous au manuel d'instructions du T761 pour une explication des fonctions spécifiques.
Assurez-vous que le mode "AMP" a bien été sélectionné lorsque vous utilisez la Télécommande Universelle HTR-1 pour faire fonctionner votre récepteur.

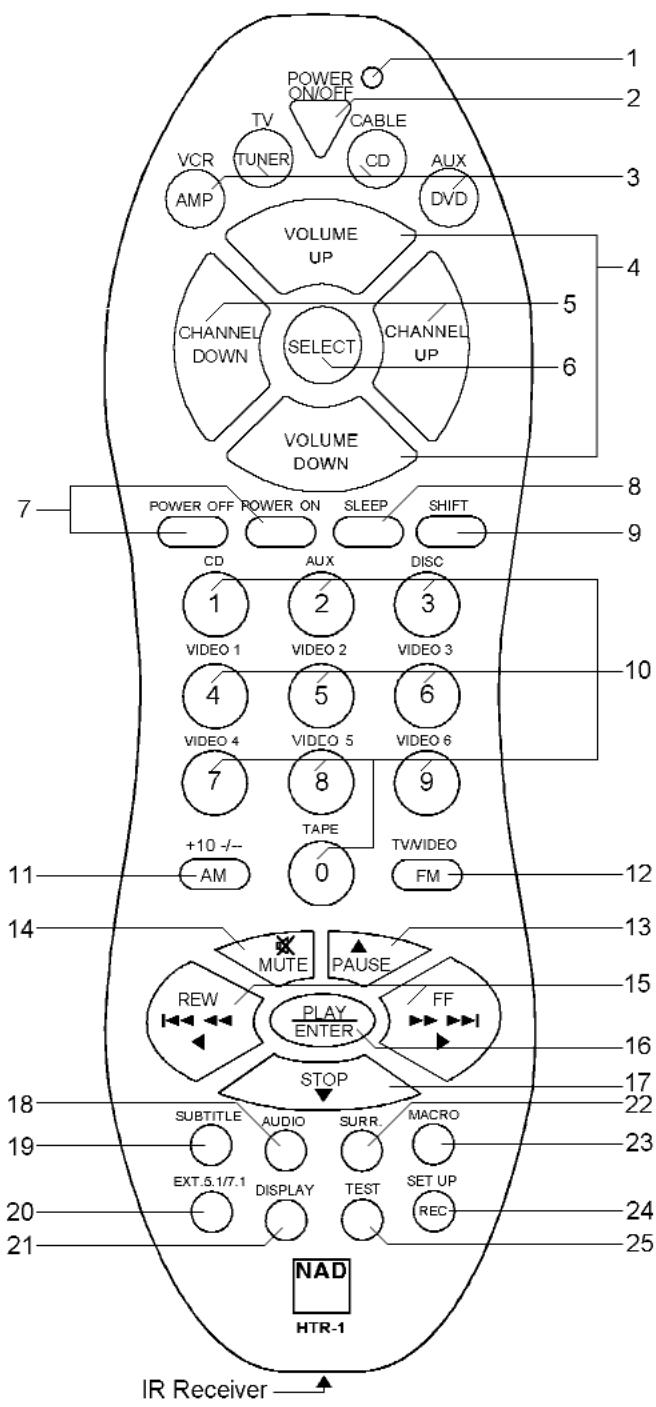

Rep. Désignation de la touche
2 POWER ON/OFF
3 AMP (VCR), TUNER (TV), CD (CABLE), DVD (CUSTOM)
4 VOLUME UP/DOWN
5 CHANNEL UP/DOWN
6 SELECT
Fonction sur le T761
Mise sous/hors tension de l'appareil
Pour le T761, utilisez la position AMPLI [AMP]
Mode préréglage / Accordage
Marche / Arrêt
Sommeil
Sélection d'Entrée
Sélection AM
Sélection FM
Curseur Haut sur Affichage à l'Écran
Muet
Curseur Droite & Gauche sur Affichage à l'Écran
Entrée
Curseur Bas sur Affichage à l'Écran
Commande Tonalité
Plage Dynamique
Ext 5.1
Affichage
Mode Sonorisation Enveloppante
Choix de voies
Marche/Arrêt Test Sono Envelopp.


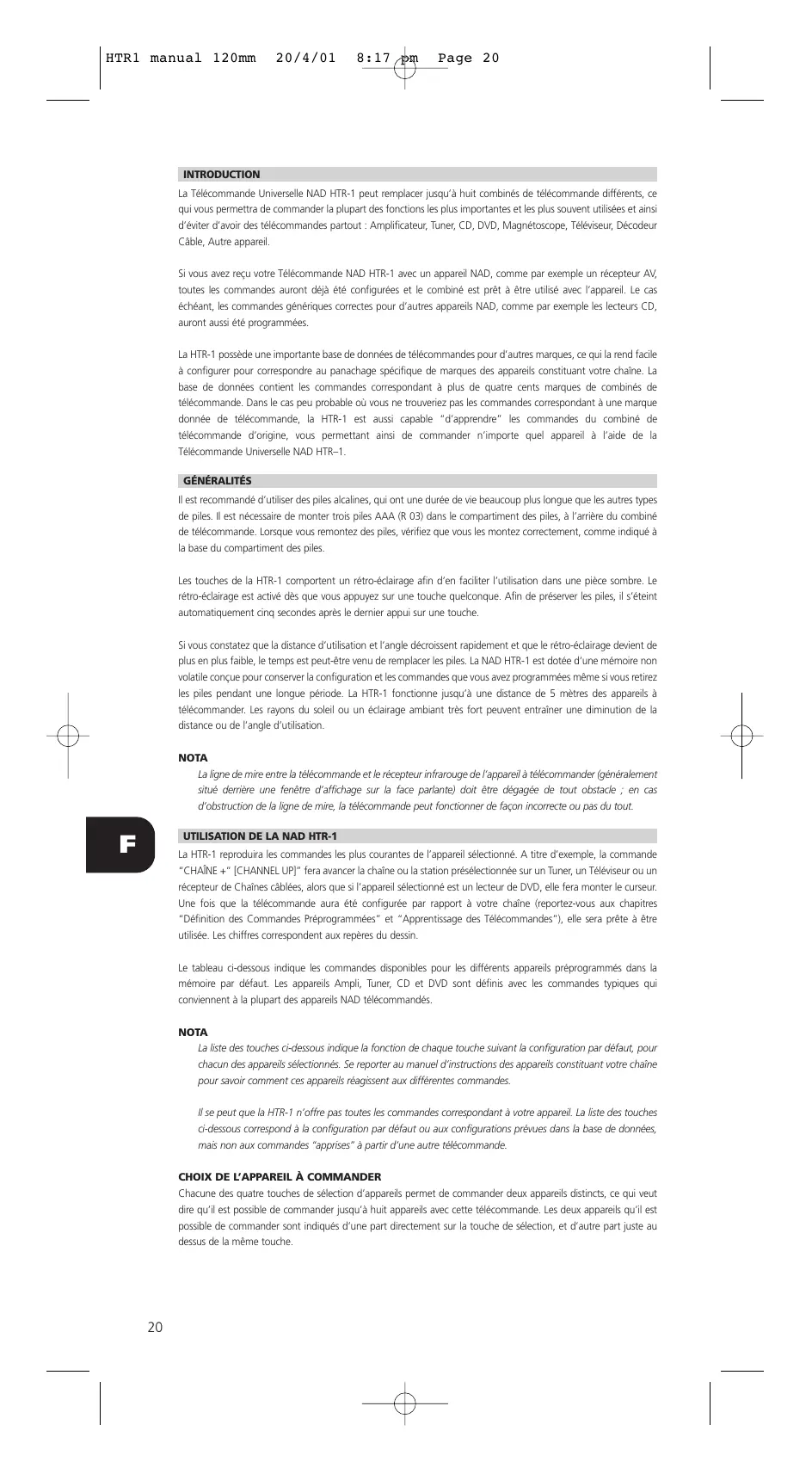

La Télécommande Universelle NAD HTR-1 peut remplacer jusqu'à huit combinés de télécommande différents, ce qui vous permettra de commander la plupart des fonctions les plus importantes et les plus souvent utilisées et ainsi d'éviter d'avoir des télécommandes partout : Amplificateur, Tuner, CD, DVD, Magnétoscope, Téléviseur, Décodeur Câble, Autre appareil.
Si vous avez reçu votre Télécommande NAD HTR-1 avec un appareil NAD, comme par exemple un récepteur AV, toutes les commandes auront déjà été configurées et le combiné est prêt à être utilisé avec l'appareil. Le cas échéant, les commandes génériques correctes pour d'autres appareils NAD, comme par exemple les lecteurs CD, auront aussi été programmées.
La HTR-1 possède une importante base de données de télécommandes pour d'autres marques, ce qui la rend facile à configurer pour correspondre au panachage spécifique de marques des appareils constituant votre chaîne. La base de données contient les commandes correspondant à plus de quatre cents marques de combinés de télécommande. Dans le cas peu probable où vous ne trouveriez pas les commandes correspondant à une marque donnée de télécommande, la HTR-1 est aussi capable "d'apprendre" les commandes du combiné de télécommande d'origine, vous permettant ainsi de commander n'importe quel appareil à l'aide de la Télécommande Universelle NAD HTR-1.
GÉNÉRALITÉS
Il est recommandé d'utiliser des piles alcalines, qui ont une durée de vie beaucoup plus longue que les autres types de piles. Il est nécessaire de monter trois piles AAA (R 03) dans le compartiment des piles, à l'arrière du combiné de télécommande. Lorsque vous remontez des piles, vérifiez que vous les montez correctement, comme indiqué à la base du compartiment des piles.
Les touches de la HTR-1 comportent un rétro-éclairage afin d'en faciliter l'utilisation dans une pièce sombre. Le rétro-éclairage est activé dès que vous appuyez sur une touche quelconque. Afin de préserver les piles, il s'éteint automatiquement cinq secondes après le dernier appui sur une touche.
Si vous constatez que la distance d'utilisation et l'angle décroissent rapidement et que le rétro-éclairage devient de plus en plus faible, le temps est peut-être venu de remplacer les piles. La NAD HTR-1 est dotée d'une mémoire non volatile conçue pour conserver la configuration et les commandes que vous avez programmées même si vous retirez les piles pendant une longue période. La HTR-1 fonctionne jusqu'à une distance de 5 mètres des appareils à télécommander. Les rayons du soleil ou un éclairage ambiant très fort peuvent entraîner une diminution de la distance ou de l'angle d'utilisation.
NOTA
La ligne de mire entre la télécommande et le récepteur infrarouge de l'appareil à télécommander (généralement situé derrière une fenêtre d'affichage sur la face parlante) doit être dégagée de tout obstacle ; en cas d'obstruction de la ligne de mire, la télécommande peut fonctionner de façon incorrecte ou pas du tout.
UTILISATION DE LA NAD HTR-1
La HTR-1 reproduira les commandes les plus courantes de l'appareil sélectionné. A titre d'exemple, la commande "CHAÎNE +" [CHANNEL UP]" fera avancer la chaîne ou la station présélectionnée sur un Tuner, un Téléviseur ou un récepteur de Chaînes câblées, alors que si l'appareil sélectionné est un lecteur de DVD, elle fera monter le curseur. Une fois que la télécommande aura été configurée par rapport à votre chaîne (reportez-vous aux chapitres "Définition des Commandes Préprogrammées" et "Apprentissage des Télécommandes"), elle sera prête à être utilisée. Les chiffres correspondent aux repères du dessin.
Le tableau ci-dessous indique les commandes disponibles pour les différents appareils préprogrammés dans la mémoire par défaut. Les appareils Ampli, Tuner, CD et DVD sont définis avec les commandes typiques qui conviennent à la plupart des appareils NAD télécommandés.
NOTA
La liste des touches ci-dessous indique la fonction de chaque touche suivant la configuration par défaut, pour chacun des appareils sélectionnés. Se reporter au manuel d'instructions des appareils constituant votre chaîne pour savoir comment ces appareils réagissent aux différentes commandes.
Il se peut que la HTR-1 n'offre pas toutes les commandes correspondant à votre appareil. La liste des touches ci-dessous correspond à la configuration par défaut ou aux configurations prévues dans la base de données, mais non aux commandes "apprises" à partir d'une autre télécommande.
CHOIX DE L'APPAREIL À COMMANDER
Chacune des quatre touches de sélection d'appareils permet de commander deux appareils distincts, ce qui veut dire qu'il est possible de commander jusqu'à huit appareils avec cette télécommande. Les deux appareils qu'il est possible de commander sont indiqués d'une part directement sur la touche de sélection, et d'autre part juste au dessus de la même touche.
CHOIX DES APPAREILS PRIMAIRES
Pour accéder à l'un des appareils primaires (ceux indiqués sur la touche elle-même) : AMPLI, TUNER, CD, DVD), il suffit d'appuyer sur la touche souhaitée.
Touches d'appareils primaires : AMP(LI) ; TUNER ; CD ; DVD (N° 3).
CHOIX DES APPAREILS SECONDAIRES
Pour accéder à l'un des appareils secondaires, appuyez d'abord sur la touche "SHIFT" (N° 9) (La LED d'état (N° 1) s'allume) puis, dans les 5 secondes qui suivent, appuyez sur la touche correspondant à l'appareil souhaité (MAGNÉTOSCOPE [VCR], TV, CABLE, AUTRE [CUSTOM]). La touche correspondant à l'Appareil s'allume brièvement en même temps que la LED d'État, pour confirmer votre choix, puis les deux témoins s'éteignent.
Touches d'appareils primaires : MAGNÉTOSCOPE [VCR] ; TV ; CABLE ; AUTRE [CUSTOM] (N° 3).
Après avoir sélectionné un appareil primaire ou secondaire, en appuyant sur la ou les touche(s) indiquées ci-dessus, les autres touches de la télécommande seront configurées pour commander l'appareil sélectionné. A titre d'exemple, lorsque TUNER est sélectionné comme appareil, les touches "CHAÎNE +" [CHANNEL UP] et "CHAÎNE -" [CHANNEL DOWN] (N° 5) permettent de sélectionner la station préréglée suivante vers le haut ou vers le bas, respectivement. Lorsque DVD est sélectionné comme appareil, ces mêmes touches permettent de faire Monter ou Descendre le curseur du Menu DVD.
Lorsque vous appuyez sur une touche, la touche correspondant à l'Appareil sélectionné clignote pour indiquer la transmission d'une commande. Si la touche correspondant à l'appareil sélectionné ne clignote pas lorsque vous appuyez sur une autre touche, cela veut dire que cette touche ne correspond à aucune fonction pour l'appareil sélectionné.
LED D'ÉTAT (N° 1)
Cette diode électroluminescente (LED) s'allume pour indiquer l'état: Utilisation de la touche "SHIFT" (N° 9) et du mode de Configuration [Set-up].
Cette LED s'allume en vert pendant un maximum de 5 secondes après une impulsion sur la touche "SHIFT" (N° 9). Tant que la LED reste allumée (c'est à dire dans la limite des 5 secondes), vous pouvez appuyer sur l'une des quatre touches de choix d'Appareil (N° 3) pour activer la commande d'un des appareils secondaires sur la télécommande (MAGNÉTOSCOPE [VCR], TV, CABLE, AUTRE [CUSTOM]). La touche correspondant à l'Appareil s'allume brièvement en même temps que la LED d'État, pour confirmer votre choix, puis les deux témoins s'éteignent. La LED s'éteint après un maximum de 5 secondes si vous n'appuyez sur aucune autre touche ou si vous appuyez à nouveau sur la touche "SHIFT".
La LED s'allume en rouge pour passer en mode Configuration (après une pression simultanée sur la touche "MARCHE / ARRÊT" [POWER ON/OFF] N° 2 et sur la touche "MUET" [MUTE] N° 14 pendant 2 secondes). Reportez-vous aux chapitres "Définition des Commandes Préprogrammées" et "Apprentissage des Télécommandes" pour plus d'informations.
DÉFINITION DES COMMANDES PRÉPROGRAMMÉES
La HTR-1 possède une importante bibliothèque contenant les commandes des télécommandes de toute une gamme d'appareils de marques différentes. En entrant le code d'Appareil correspondant à un appareil d'une marque spécifique, vous pourrez commander toutes les principales fonctions de cet appareil à l'aide de la HTR-1.
Il existe deux façons de configurer la télécommande pour utiliser les commandes préprogrammées :
• en utilisant le programme de RECHERCHE BIBLIOTHÈQUE [LIBRARY SEARCH], ou
• En entrant le CODE D'IDENTIFICATION du FABRICANT.
CONFIGURATION PAR RECHERCHE BIBLIOTHÈQUE
1 Mettez votre appareil en marche, manuellement ou à l'aide de sa télécommande d'origine.
2 Appuyez simultanément sur les touches "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 et "MUET" [MUTE] N° 14 pendant environ 2 secondes, jusqu'à ce que la LED d'ÉTAT (N° 1) s'allume en rouge.
3 Appuyez sur la touche d'APPAREIL appropriée (N° 3) ; la touche d'APPAREIL s'allume.
4 Appuyez sur la touche "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 et la maintenir enfoncée pendant 2 secondes, puis relâchez-la pendant 2 secondes. Répétez cette séquence jusqu'à ce que votre appareil s'éteigne ou se mette en veille. NOTA : Si vous avez accidentellement dépassé le code qui éteint votre appareil, vous pouvez revenir en arrière d'un code en appuyant sur la touche "MUET" [MUTE] (N° 14). S'il n'existe aucun code Marche / Arrêt pour un appareil donné, la HTR-1 émettra la commande de "Lecture" à la place.
5 Après la mise à l'arrêt de votre appareil, appuyez une fois sur la touche d'APPAREIL allumée pour arrêter la recherche dans la bibliothèque.
6 Testez les différentes touches pour voir si la fonction correspondante de votre appareil réagit (si votre appareil s'est mis complètement hors tension, il sera peut-être nécessaire de le remettre sous tension avant de tester les fonctions).
- S'il s'avère que les touches ne commandent pas toutes les fonctions appropriées de votre appareil, appuyez sur la touche d'APPAREIL pendant 1 seconde ; la touche d'APPAREIL clignote une fois. Reprenez l'opération 4 pour trouver l'ensemble de télécommandes qui fait le mieux fonctionner votre appareil. Une fois que vous aurez trouvé le jeu de commandes approprié, passez à l'opération 7 pour le mettre en mémoire.
7 Si toutes les principales fonctions réagissent correctement sur votre appareil, appuyez 3 fois sur la touche d'APPAREIL (N° 3) pour éteindre la touche d'APPAREIL et la LED d'ÉTAT (N° 1). Le code a maintenant été mis en mémoire.
Exemple
Vous souhaitez configurer la télécommande pour commander votre téléviseur :
1 Allumez votre téléviseur
2 Appuyez simultanément sur les touches "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 et "MUET" [MUTE] N° 14 pendant environ 2 secondes, jusqu'à ce que la LED d'ÉTAT (N° 1) s'allume en rouge.
3 Appuyez sur la touche "SHIFT" (N° 9) ; la LED d'ÉTAT s'allume en vert. Appuyez sur la touche d'appareil TUNER/TV (N° 3). La LED d'ÉTAT repasse au rouge.
4 Appuyez sur la touche "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 et la maintenir enfoncée pendant 2 secondes, puis relâchez-la pendant 2 secondes. Répétez cette séquence jusqu'à ce que le téléviseur s'éteigne ou se mette en veille.
5 Appuyez une fois sur touche d'APPAREIL allumée, puis testez les autres touches de fonctions sur la HTR-1. Remettez le téléviseur sous tension (s'il s'est éteint complètement, vous aurez peut-être à le mettre manuellement sous tension) puis testez toutes les touches correspondant à votre téléviseur, comme par exemple l'Augmentation / Diminution du Volume [Volume Up/Down], le Changement de Chaîne vers le Haut / Bas [Channel Up/Down], la touche Muet [Mute], etc ... (reportez-vous aussi au tableau).
- S'il s'avère que les touches ne commandent pas toutes les fonctions appropriées de votre téléviseur, appuyez sur la touche d'APPAREIL pendant 1 seconde ; la touche d'APPAREIL clignote une fois. Reprenez l'opération 4 pour trouver l'ensemble de télécommandes qui fait le mieux fonctionner votre téléviseur. Une fois que vous aurez trouvé le jeu de commandes approprié, passez à l'opération 7 pour le mettre en mémoire.
6 Si toutes les principales fonctions réagissent correctement, appuyez 3 fois sur la touche TUNER/TV. La touche TUNER/TV et la LED d'ÉTAT (N° 1) s'éteignent. Le code a maintenant été mis en mémoire et la télécommande est prête à être utilisée avec le téléviseur.
Lorsque vous arrivez à la fin de la bibliothèque, la LED D'ÉTAT clignote deux fois par seconde et le mode de configuration est annulé.
ENTRÉE DU CODE D'IDENTIFICATION FABRICANT
Plutôt que de rechercher dans la bibliothèque, vous avez la possibilité d'entrer directement un Code d'Identification Fabricant correspondant à la marque et au modèle de votre appareil.
Dans le tableau des codes, recherchez la marque de l'appareil pour retrouver le code correct correspondant à votre appareil.
Mettez votre appareil en marche, manuellement ou à l'aide de votre télécommande d'origine.
1 Appuyez simultanément sur les touches "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 et "MUET" [MUTE] N° 14 pendant environ 2 secondes, jusqu'à ce que la LED d'ÉTAT (N° 1) s'allume en rouge.
2 Appuyez sur la touche d'APPAREIL appropriée (N° 3) ; la touche d'APPAREIL s'allume.
3 A l'aide des touches numériques (N° 10), entrez le Code d'Identification Fabricant donné dans la liste des codes.
4 Toujours à l'aide du pavé numérique (N° 10) :
Appuyez sur 1 pour configurer un TUNER & TV ;
Appuyez sur 2 pour configurer un AMPLI & MAGNÉTOSCOPE ;
Appuyez sur 3 pour configurer un LECTEUR CD & CABLE ou un récepteur Satellite.
Appuyez sur 4 pour configurer un LECTEUR DVD ou si vous souhaitez programmer un AUTRE appareil (CUSTOM).
Si le code entré est correct, la LED d'ÉTAT clignote une fois. Si le code entré n'est pas correct, la LED d'ÉTAT clignote deux fois.
5 Il est très courant qu'une marque possède plusieurs jeux de commandes de télécommande. Pour retrouver le jeu de commandes correct correspondant à votre propre modèle, il vous faudra rechercher à l'intérieur du code d'Identification Fabricant pour trouver le code correct pour votre appareil :
- Appuyez sur la touche "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 et la maintenir enfoncée pendant 2 secondes, puis relâchez-la pendant 2 secondes. Répétez cette séquence jusqu'à ce que votre appareil s'éteigne (ou se mette en veille). NOTA : Si vous avez accidentellement dépassé le code qui éteint votre appareil, vous pouvez revenir en arrière d'un code en appuyant sur la touche "MUET" [MUTE].
6 Appuyez une fois sur touche d'APPAREIL allumée, puis testez les autres fonctions de la HTR-1.
- S'il s'avère que les touches ne commandent pas toutes les fonctions appropriées de votre appareil, appuyez sur la touche d'APPAREIL pendant 1 seconde ; la touche d'APPAREIL clignote une fois. Reprenez l'opération 6 pour trouver l'ensemble de télécommandes qui fait le mieux fonctionner votre appareil. Une fois que vous aurez trouvé le jeu de commandes approprié, passez à l'opération 8 pour le mettre en mémoire.
7 Lorsque vous aurez trouvé un jeu de commandes approprié, appuyez 3 fois sur la touche d'APPAREIL (N° 3) pour éteindre la touche d'APPAREIL et la LED d'ÉTAT (N° 1). Le code a maintenant été mis en mémoire.
Exemple
Vous souhaitez configurer la HTR-1 pour commander votre téléviseur Philips :
1 Trouvez le Code d'Identification Fabricant Philips (ce code est 3232).
2 Appuyez simultanément sur les touches "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 et "MUET" [MUTE] N° 14 pendant environ 2 secondes, jusqu'à ce que la LED d'ÉTAT (N° 1) s'allume en rouge. Appuyez sur la touche "SHIFT" (N° 9); la LED d'ÉTAT s'allume en vert. Appuyez sur la touche d'appareil TUNER/TV (N° 3). La LED d'ÉTAT repasse au rouge.
3 A l'aide des touches numériques (N° 10), entrez 3232 (c'est le Code d'Identification Fabricant Philips).
4 Toujours à l'aide du pavé numérique (N° 10), Appuyez sur 1. La LED d'ÉTAT clignote une fois (si le code entré n'est pas correct, la LED d'ÉTAT clignote deux fois).
5 Philips utilise un grand nombre de jeux de commandes différents et, pour votre modèle en particulier, vous aurez à effectuer une recherche au sein du Code d'Identification Philips' :
- Appuyez sur la touche "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 et la maintenir enfoncée pendant 2 secondes, puis relâchez-la pendant 2 secondes. Répétez cette séquence jusqu'à ce que votre téléviseur s'éteigne (ou se mette en veille). NOTA : Si vous avez accidentellement dépassé le code qui éteint votre appareil, vous pouvez revenir en arrière d'un code en appuyant sur la touche "MUET" [MUTE].
6 Appuyez une fois sur la touche d'APPAREIL allumée, puis testez les autres fonctions de la HTR-1.
- Vous remarquerez que les touches ne commandent pas toutes les fonctions appropriées de votre téléviseur, appuyez sur la touche d'APPAREIL pendant 1 seconde ; la touche d'APPAREIL clignote une fois. Le deuxième jeu de commandes qui éteint votre téléviseur commande correctement toutes les fonctions de votre téléviseur : Passez à l'opération suivante pour mettre ce jeu de commandes en mémoire.
7 Appuyez 3 fois sur la touche d'APPAREIL pour éteindre la touche d'APPAREIL et la LED d'ÉTAT (N° 1). Le code a maintenant été mis en mémoire et la HTR-1 est prête à être utilisée avec votre téléviseur Philips.
FONCTION RAPPEL DE CODES
La Fonction Rappel de Codes vous permet de rechercher le code exact correspondant à la marque et au modèle de votre appareil. Notez qu'il ne s'agit pas du code d'Identification Fabricant mais d'un code spécifique permettant de télécommander votre appareil ; il s'agit d'un code à 5 chiffres.
1 Appuyez simultanément sur les touches "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 et "MUET" [MUTE] N° 14 pendant environ 2 secondes, jusqu'à ce que la LED d'ÉTAT (N° 1) s'allume en rouge.
2 Appuyez sur la touche d'APPAREIL appropriée (N° 3) ; la touche d'APPAREIL s'allume.
3 A l'aide du pavé numérique (N° 10), activez la Fonction Rappel de Codes :
Appuyez sur 88881 pour vérifier le code correspondant à un Tuner.
Appuyez sur 88882 pour vérifier le code correspondant à un Ampli.
Appuyez sur 88883 pour vérifier le code correspondant à un lecteur CD.
Appuyez sur 88884 pour vérifier le code correspondant à un lecteur DVD.
Appuyez sur 88885 pour vérifier le code correspondant à un Téléviseur.
Appuyez sur 88886 pour vérifier le code correspondant à un Magnétoscope.
Appuyez sur 88887 pour vérifier le code correspondant à un décodeur Câble ou Satellite.
Appuyez sur 88888 pour vérifier le code correspondant à tout autre appareil (CUSTOM).
Si le code entré est correct, la LED d'ÉTAT clignote une fois. Si le code n'est pas correct, la LED d'ÉTAT clignote deux fois.
4 Pour trouver le premier chiffre du code, appuyez sur la touche 1 du pavé numérique (N° 10) et comptez le nombre de fois que la touche d'APPAREIL clignote. Pour trouver le deuxième chiffre du code, appuyez sur la touche 2 ; pour le troisième chiffre, appuyez sur la touche 3 ; pour le quatrième chiffre, appuyez sur la touche 4 ; pour le cinquième chiffre, appuyez sur la touche 5 ; chaque fois, comptez le nombre de fois que la touche d'APPAREIL clignote. NOTA : Si la touche d'APPAREIL ne clignote pas, le chiffre correspondant est le zéro.
5 Appuyez sur la touche d'APPAREIL pour quitter le mode de Rappel de Codes. La touche d'APPAREIL s'éteint.
Afin d'éviter une reprogrammation accidentelle de la HTR-1, nous vous conseillons de noter dans le tableau suivant les codes exacts programmés pour commander vos appareils.
| Appareil | code | Appareil | code |
| AMPLI | MAGNÉTOSCOPE | ||
| TUNER | TV | ||
| CD | DÉCODEUR CÂBLE | ||
| DVD | AUX |
Vous pouvez utiliser le code rappelé pour programmer directement la HTR-1 ; cela évite d'avoir à faire défiler chaque appareil au sein d'un code d'Identification Fabricant :
1 Appuyez simultanément sur les touches "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 et "MUET" [MUTE] N° 14 pendant environ 2 secondes, jusqu'à ce que la LED d'ÉTAT (N° 1) s'allume en rouge.
2 Appuyez sur la touche d'APPAREIL appropriée (N° 3) ; la touche d'APPAREIL s'allume.
3 A l'aide des touches numériques (N° 10), entrez le Code d'Appareil à cinq chiffres que vous avez obtenu à l'aide de la Fonction de Rappel. Si le code entré est correct, la LED d'ÉTAT clignote une fois. Si le code entré n'est pas correct, la LED d'ÉTAT clignote deux fois.
4 Lorsque vous aurez entré le code correct, appuyez 3 fois sur la touche d'APPAREIL pour éteindre la touche d'APPAREIL et la LED d'ÉTAT. Le code a maintenant été mis en mémoire.
APPRENTISSAGE DES TÉLÉCOMMANDES
La HTR-1 est capable d'apprendre les commandes prédéfinies dans des télécommandes existantes. De cette manière, vous pourrez ajouter la ou les une fonction(s) que vous souhaitez pour votre appareil dans l'ensemble de télécommandes préprogrammées ; pour cela, il vous suffira d'enregistrer la commande concernée dans la touche correspondante, pour l'appareil voulu.
Si aucun des jeux de commandes préprogrammés ne correspond à votre appareil, vous pouvez procéder à l'enregistrement des télécommandes de l'appareil dans la HTR-1.
Vous pouvez écraser des commandes déjà enregistrées ou déjà programmées à partir de la bibliothèque de pré-programmation ; cela n'affecte pas les autres commandes déjà disponibles pour l'appareil choisi.
NOTA
La NAD HTR-1 ne peut apprendre que les commandes infrarouges. Elle n'est pas compatible avec les télécommandes UHF ou aux ultrasons. Il existe certaines télécommandes aux infrarouges qui utilisent des méthodes de codage que la HTR-1 ne peut pas apprendre. La Télécommande Universelle NAD HTR-1 est capable d'apprendre au moins 104 commandes.
Aucune commande ne peut être enregistrée dans les touches d'APPAREIL (N° 3) ou SHIFT (N° 9).
Pour enregistrer des commandes dans la NAD HTR-1, à partir de la télécommande d'origine :
1 Placez la télécommande d'origine à une distance d'environ 3 à 5 cm du récepteur infrarouge de la HTR-1, situé sous la Télécommande Universelle (reportez-vous au dessin), en tournant la fenêtre émettrice ou la LED de la télécommande d'origine (généralement située sur le dessus de celle-ci) vers le récepteur infrarouge de la HTR-1.
2 Appuyez simultanément sur les touches "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 et "MUET" [MUTE] N° 14 pendant environ 2 secondes, jusqu'à ce que la LED d'ÉTAT (N° 1) s'allume en rouge.
3 Appuyez sur la touche d'APPAREIL appropriée (N° 3) ; la touche d'APPAREIL s'allume.
4 A l'aide du pavé numérique (N° 10), activez le Mode d'Apprentissage :
Appuyez sur 55551 pour enregistrer des commandes pour les touches de TUNER.
Appuyez sur 55552 pour enregistrer des commandes pour les touches d'AMPLI.
Appuyez sur 55553 pour enregistrer des commandes pour les touches de CD.
Appuyez sur 55554 pour enregistrer des commandes pour les touches de DVD.
Appuyez sur 55555 pour enregistrer des commandes pour les touches de TV.
Appuyez sur 55556 pour enregistrer des commandes pour les touches de MAGNÉTOSCOPE.
Appuyez sur 55557 pour enregistrer des commandes pour les touches de DÉCODEUR CÂBLE.
Appuyez sur 55558 pour enregistrer des commandes pour les touches d'un AUTRE TYPE D'APPAREIL.
Si le code entré est correct, la LED d'ÉTAT clignote une fois. Si le code n'est pas correct, la LED d'ÉTAT clignote deux fois.
5 Appuyez brièvement sur la touche de fonction de la HTR-1 dans laquelle vous souhaitez dupliquer / enregistrer une fonction similaire à partir de la télécommande d'origine de l'appareil ; la touche d'APPAREIL clignote une fois.
6 Appuyez sur la touche de la fonction souhaitée de la télécommande d'origine et la maintenir enfoncée. Lorsque la HTR-1 aura fini d'enregistrer le code, la LED d'ÉTAT clignotera une fois. Relâchez la touche de la télécommande. Si la LED d'ÉTAT clignote deux fois, cela veut dire qu'une erreur s'est produite pendant le processus d'apprentissage ; reprendre le processus d'enregistrement / apprentissage à partir de l'opération 5.
7 Pour programmer la touche de fonction suivante pour le même appareil, reprenez les opérations 5 à 7.
8 Lorsque vous aurez terminé la programmation des différentes commandes pour l'appareil sélectionné, appuyez sur la touche d'APPAREIL. La LED d'ÉTAT et la touche d'APPAREIL s'éteignent. Les commandes ont été enregistrées et mises en mémoire et la HTR-1 est prête à être utilisée avec l'appareil.
NOTA
Si vous n'appuyez sur aucune touche pendant plus de 10 secondes, la HTR-1 quitte le mode d'Apprentissage et repasse en mode normal.
CONFIGURATION ET UTILISATION D'UNE FONCTION MACRO
La fonction Macro vous permet de transmettre jusqu'à 6 télécommandes en appuyant sur une seule touche.
Cette possibilité est utile, par exemple, pour mettre en marche votre récepteur AV, votre téléviseur et votre lecteur DVD, puis sélectionner l'entrée DVD sur le récepteur et lancer la fonction de Lecture DVD, le tout en appuyant sur une seule touche.
Pour chacun des 8 appareils, il est possible de définir une fonction macro :
1 Appuyez simultanément sur les touches "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 et "MUET" [MUTE] N° 14 pendant environ 2 secondes, jusqu'à ce que la LED d'ÉTAT (N° 1) s'allume en rouge.
2 Appuyez sur la touche d'APPAREIL appropriée (N° 3) ; la touche d'APPAREIL s'allume.
3 A l'aide du pavé numérique (N° 10), activez la Fonction de Définition Macro :
Appuyez sur 77771 pour enregistrer des Macros pour un TUNER.
Appuyez sur 77772 pour enregistrer des Macros pour un AMPLI.
Appuyez sur 77773 pour enregistrer des Macros pour un CD.
Appuyez sur 77774 pour enregistrer des Macros pour un DVD.
Appuyez sur 77775 pour enregistrer des Macros pour un TV.
Appuyez sur 77776 pour enregistrer des Macros pour un MAGNÉTOSCOPE.
Appuyez sur 77777 pour enregistrer des Macros pour un DÉCODEUR CÂBLE.
Appuyez sur 77778 pour enregistrer des Macros pour un AUTRE TYPE D'APPAREIL.
Si le code entré est correct, la LED d'ÉTAT clignote une fois. Si le code n'est pas correct, la LED d'ÉTAT clignote deux fois.
4 Enregistrez votre Macro en appuyant sur les touches des fonctions que vous souhaitez exécuter exactement comme si vous utilisez la télécommande. Vous pouvez passer à d'autres appareils pour utiliser des télécommandes pour d'autres appareils dans la même Macro.
5 Appuyez sur la touche Macro (N° 23) pour mettre la Macro en mémoire. La LED d'ÉTAT et la touche d'APPAREIL s'éteignent ; la Macro est programmée.
NOTA
Certains appareils ne sont pas capables d'exécuter plusieurs télécommandes dans une suite rapide. Lorsque vous enregistrez votre macro, vous pouvez éviter ce problème en alternant les commandes des différents appareils, conformément aux exemples donnés ci-dessous.
Exemple
En appuyant simplement sur la touche Macro lorsque l'appareil sélectionné est l'AMPLI, vous souhaitez mettre en marche votre récepteur AV, votre TÉLÉVISEUR et votre LECTEUR DVD, puis sélectionner l'entrée Vidéo 1 sur le récepteur et lancer la fonction Lecture sur le LECTEUR DVD.
1 Appuyez simultanément sur les touches "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 et "MUET" [MUTE] N° 14 pendant environ 2 secondes, jusqu'à ce que la LED d'ÉTAT (N° 1) s'allume en rouge.
2 Appuyez sur la touche d'APPAREIL AMPLI [AMP] (N° 3) ; la touche AMPLI [AMP] s'allume.
3 A l'aide du pavé numérique (N° 10), activez le Mode de Définition Macro pour l'appareil AMPLI : Appuyez sur 77772. La LED d'ÉTAT clignote une fois. Si le code n'est pas correct, la LED d'ÉTAT clignote deux fois.
4 Enregistrez la Macro en sélectionnant les fonctions :
- Appuyez sur la touche "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 (commande de mise sous tension du récepteur AV).
- Appuyez sur la touche SHIFT (N° 9) ; la LED d'ÉTAT passe au vert. Appuyez sur la touche d'APPAREIL TUNER/TV (N° 3). La LED d'ÉTAT repasse au rouge. Appuyez sur la touche "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 (commande de mise sous tension du TÉLÉVISEUR).
- Appuyez sur la touche d'APPAREIL DVD ; Appuyez sur la touche "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 (commande de mise sous tension du LECTEUR DVD).
- Appuyez sur la touche d'APPAREIL AMPLI [AMP] ; Appuyez sur VIDEO 1 (pavé numérique N° 10) (commande permettant d'activer l'entrée Vidéo 1 du récepteur AV).
- Appuyez sur la touche d'APPAREIL DVD ; Appuyez sur la touche de LECTURE / ENTRÉE [PLAY/ENTER] (N° 16) (commande permettant d'activer la fonction Lecture du lecteur DVD).
5 Appuyez sur la touche Macro (N° 23) pour mettre la Macro en mémoire. La LED d'ÉTAT et la touche d'APPAREIL s'éteignent ; la Macro est programmée.
Pour exécuter une Macro, sélectionnez l'appareil approprié et appuyez sur la touche Macro. La macro s'exécute. Lors de la transmission de chaque commande, la touche d'APPAREIL correspondante s'allume brièvement.
NOTA
Le mode d'enregistrement des macros est annulé automatiquement si vous n'appuyez sur aucune touche pendant 15 secondes.
RÉTABLISSEMENT DES CONFIGURATIONS PAR DÉFAUT
Il est parfois nécessaire de rétablir la configuration d'origine (par défaut) de la HTR-1, par exemple dans le cas où vous changez plusieurs éléments de votre chaîne et que vous ne vous souvenez pas de comment les touches ont été programmées.
POUR REMETTRE À ZÉRO LA NAD HTR-1
Appuyez simultanément sur les touches "MARCHE/ARRÊT" [POWER ON/OFF] N° 2 et "SÉLECTION" [SELECT] (N° 6) pendant environ 5 secondes, jusqu'à ce que la LED d'ÉTAT (N° 1) clignote deux fois.
NOTA
Lorsque vous rétablissez la configuration d'origine (par défaut), vous PERDEZ TOUTE LA CONFIGURATION ET TOUTES LES COMMANDES ENREGISTRÉES. UNE FOIS QUE LE RÉTABLISSEMENT A ÉTÉ EFFECTUE, IL EST IMPOSSIBLE DE REVENIR EN ARRIÈRE
F
| Dessin N° | Télécommande | (NAD) AMP | (NAD) TUNER | (NAD) CD | (NAD) DVD | Shift + AMP = VCR | Shift + TUNER = TV | Shift + CD = CABLE | Shift + DVD= CUSTOM |
| 2 | POWER ON/OFF | MARCHE / ARRÊT | MARCHE / ARRÊT | MARCHE / ARRÊT | MARCHE / ARRÊT | MARCHE / ARRÊT | MARCHE / ARRÊT | MARCHE / ARRÊT | - |
| 3 | AMP / VCR | AMPLI | AMPLI | ||||||
| TUNER / TV | TUNER | TUNER | |||||||
| CD / CABLE | CD | CD | |||||||
| DVD / CUSTOM | DVD | ||||||||
| 4 | VOLUME+ | VOLUME+ | VOLUME+ | - | CURSEUR HAUT | VOLUME TV + | VOLUME TV + | VOL TV ou CÂBLE + | - |
| VOLUME- | VOLUME- | VOLUME- | - | CURSEUR BAS | VOLUME TV - | VOLUME TV - | VOL TV ou CÂBLE - | - | |
| 5 | CHANNEL+ | PRÉRÉG+ | PRÉRÉG + | - | CURSEUR DROITE | PROGR. MAGNÉTO + | PROGRAMME + | PROGRAMME CÂBLE + | - |
| CHANNEL- | PRÉRÉG - | PRÉRÉG - | - | CURSEUR GAUCHE | PROGR. MAGNÉTO - | PROGRAMME - | PROGRAMME CÂBLE - | - | |
| 6 | SELECT | PRÉRÉG / ACCORD (ENTRÉE) | PRÉRÉG / ACCORD | - | ENTRÉE | MENU MAGNÉTO | C/P, MENU | MENU CÂBLE | - |
| 7 | POWER OFF | ARRÊT | ARRÊT | ARRÊT | - | - | - | - | - |
| POWER ON | MARCHE | MARCHE | MARCHE | - | - | - | - | - | |
| 8 | SLEEP | SOMMEIL | - | - | ZOOM | - | - | - | - |
| 9 | SHIFT | SHIFT | SHIFT | SHIFT | |||||
| 10 | 1 / CD | CD | PRÉRÉG 1 | 1 | 1 | 1 | 1 | 1 | - |
| 2 / AUX | AUX | PRÉRÉG 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 3 / DISC | DISQUE (DVD) | PRÉRÉG 3 | 3 | 3 | 3 | 3 | 3 | - | |
| 4 / VIDEO 1 | VIDÉO 1 | PRÉRÉG 4 | 4 | 4 | 4 | 4 | 4 | - | |
| 5 / VIDEO 2 | VIDÉO 2 | PRÉRÉG 5 | 5 | 5 | 5 | 5 | 5 | - | |
| 6 / VIDEO 3 | VIDÉO 3 | PRÉRÉG 6 | 6 | 6 | 6 | 6 | 6 | - | |
| 7 / VIDEO 4 | VIDÉO 4 | PRÉRÉG 7 | 7 | 7 | 7 | 7 | 7 | - | |
| 8 / VIDEO 5 | VIDÉO 5 | PRÉRÉG 8 | 8 | 8 | 8 | 8 | 8 | - | |
| 9 / VIDEO 6 | VIDÉO 6 | PRÉRÉG 9 | 9 | 9 | 9 | 9 | 9 | - | |
| 0 / TAPE | MAGNÉTO 1 | PRÉRÉG 0 | 0 | 0 | 0 | 0 | 0 | - | |
| 11 | AM / +10 -/— | AM | AM | +10 | TITRE | MAGNÉTOSC. [-/—] | -/- | SAT -/— | - |
| 12 | FM / TV/MIDEO | FM | FM | - | MENU | - | TV/MDÉO | - | - |
| 13 | PAUSE | CURSEUR HAUT | - | PAUSE | PAUSE | PAUSE | HAUT | - | |
| 14 | MUTE | MUET | MUET | - | REPRENDRE | MUET TV | MUET TV | MUET TV ou CÂBLE * | - |
| 15 | SAUT-/REW | CURSEUR GAUCHE | ACCORD- | SAUT - | SAUT - | REMBOB. | - | GAUCHE | - |
| SAUT+/FF | CURSEUR DROITE | ACCORD+ | SAUT + | SAUT + | AVANCE RAPIDE | - | DROITE | - | |
| 16 | PLAY / ENTER | SELECT / ENTRÉE | ENTRÉE | LECTURE | ENTRÉE | ENTRÉE | - | ||
| 17 | STOP | CURSEUR BAS | - | ARRÊT | ARRÊT | ARRÊT | BAS | - | |
| 18 | AUDIO | TONALITÉ | - | - | AUDIO | - | |||
| 19 | SUBTITLE | PLAGE DYNAMIQUE | - | - | SOUS-TITRE | RAPPEL | - | ||
| 20 | EXT.5.1/7.1 | EXT. 5.1 | - | PROGRAMME | ANGLE | - | - | - | - |
| 21 | DISPLAY | AFFICHAGE | MÉMOIRE | HEURE | AFFICHAGE | - | - | - | - |
| 22 | SURR. | MODE SONO ENV. | - | ALÉATOIRE | ALÉATOIRE | - | - | - | - |
| 23 | MACRO | - | - | - | - | - | - | - | |
| 24 | SET UP / REC | CHOIX VOIE | - | - | CONFIG | ENREGISTRER | STOCKER MENU C/P | STOCKER MENU | - |
| 25 | TEST | TEST SONO ENV. | - | RÉPÉTITION | RETOUR | - | - | - | - |
| Manufacturer | ID code | Manufacturer | ID code | Manufacturer | ID code |
| ACURA | 4310 | DUAL-TEC | 2211 | JERROLD | 2430 |
| ADMIRAL | 2001 | DUMONT | 2212 | JOHNSON | 2431 |
| AGASHI | 2001 | DUMONT-FINLUX | 2213 | JOHANSSON | 2431 |
| AIWA | DYNATECH | 2214 | JVC | 2432 | |
| AKAI | 2002 | ECHOSTAR | 2220 | KAISER | 2433 |
| AKKAI | 4334 | EDISON | 2220 | KAISUI | 2433 |
| AKURA | 4311 | ELBE | 2221 | KAPSCH | 4301 |
| AKUSTIK | 4340 | ELBIT | 2222 | KARCHER | 2434 |
| ALBA | 2003 | ELCIT | 2223 | KARDON | 4344 |
| ALBIRAL | 2004 | ELECTRO TEC | 4430 | KATHREIN | 2440 |
| ALLORGAN | 4234 | ELECTRONIC | 4430 | KENDO | 2441 |
| AMSTRAD | 2010 | ELECTRONSK | 4430 | KENNEDY | 2442 |
| ANITSCH | 2011 | ELMAN | 2224 | KENWOOD | 2443 |
| ANITECH | 2011 | ELIN | 2224 | KORTING | 2444 |
| ANKARO | 2012 | ELTA | 2230 | KRIESLER | 3000 |
| ARC EN CIEL | 2013 | ELTASAT | 2231 | KTV | 3001 |
| ARCON | 2014 | EMERSON | 2232 | KYOTO | 3001 |
| ARISTONA | 2020 | ERRES | 2233 | LENCO | 3002 |
| ARTHUR MARTIN | 2021 | ESTEL | 2233 | LENOIR | 3003 |
| ASA | 2022 | EUROCOM | 2234 | LEYCO | 3002 |
| ASTRA | 2023 | EUROPHON | 2234 | LLOYD | 3004 |
| ASUKA | 4312 | EXPERT | 4303 | LOEWE | 3010 |
| ASWO | 4341 | FENNER | 4422 | LOEWE OPTA | 3011 |
| ATLANTIC | 2024 | FERGUSON | 2240 | LOGIK | 3012 |
| AUDIOSONIC | 2030 | FIDELITY | 2241 | LUMA | 3013 |
| AUDIOTON | 4240 | FILMNET CABLECRYPT | 4322 | LUXMAN | 4400 |
| AUSIND | 2031 | FILSAI | 4422 | LUXOR | 3014 |
| AUTOVOX | 2032 | FINLANDIA | 2242 | LXI | 3020 |
| BAIRD | 2034 | FINLUX | 2243 | MACAB | 3021 |
| BARCO | 2040 | FIRST LINE | 2244 | MAGAI | 3022 |
| BARCOM | 2040 | FISCHER | MAGNADYNE | 3023 | |
| BASIC LINE | 2041 | FISHER | 2244 | MAGNFON | 3024 |
| BAUR | 4304 | FORGESTONE | 2300 | MAGNASONIC | 3030 |
| BAZIN | 2042 | FORMENTI | 2301 | MAGNAVOX | 3031 |
| BEKO | 2042 | FORMENTI-PHOENIX | 2301 | MANHATTAN | 4321 |
| BLAUPUNKT | 2043 | FORTRESS | 2302 | MARANTZ | 3032 |
| BOOTS | 4313 | FRACARRO | 2303 | MASPRO | 3033 |
| BPL | 4314 | FRONTECH | 2304 | MATSUI | 3034 |
| BRANDT | 2044 | FTE | 2310 | MATSUSHITA | 4233 |
| BRANDT ELECTRONIQUE | 2044 | FUBA | 2311 | MAXIMAL | 3040 |
| BRION VEGA | 2100 | FUJITSH | 2312 | McMICHAEL | 3041 |
| BRUNS | 2101 | FUNAI | 2312 | M ELECTRONIC | 4300 |
| BSR | 2102 | GALERIA | 2313 | MEMOREX | 3042 |
| BT SATELLITE | 4332 | GBC | 2313 | METZ | 3043 |
| BUSH | 2103 | GE | 2314 | MGA | 3044 |
| CABLETIME | 4103 | GEC | 2320 | MINERVA | 3100 |
| CAMBRIDGE | 2104 | GELOSO | 2321 | MINOLTA | 3101 |
| CAMBRIDGE ARD200 | 2110 | GENEXXA | 2322 | MISSON | 4401 |
| CAPEHART | 2111 | GIUCAR RECORD | 2323 | MISTRAL | 3102 |
| CENTURY | 2112 | GOLDSTAR | 2324 | MITSUBISHI | 3103 |
| CGE | 2113 | GOODMANS | 2330 | MIVAR | 3104 |
| CHAPARRAL | 2114 | GORENJE | 2331 | MNARTT | 3104 |
| CIHAN | 2120 | GRAETZ | 2332 | MTC | 3110 |
| CINEMA | 2120 | GRANADA | 2333 | MULTISTAR | 3111 |
| CLARIVOX | 2121 | GRANDIN | 2334 | MULTITECH | 3112 |
| CLAYTON | 2121 | GRUNDIG | 2334 | MURPHY | 3113 |
| COMTEL | 2122 | HANSEATIC | 2341 | NAD | 4430 |
| CONDOR | 2123 | HANTAREX | 2342 | NAGOMA | 3114 |
| CONNEXIONS | 2124 | HARMAN | 4343 | NAONIS | 3114 |
| CONTEC | 2130 | HEMMER MANN | 2343 | NATIONAL | 3120 |
| CONTINENTAL | 2131 | HEXA | 4343 | NEC | 3121 |
| CONTINENTAL EDISON | 2131 | HIFIVOX | 2344 | NECKERMANN | 3122 |
| CRAIG | 2132 | HIGASHI | 4423 | NEI | 3123 |
| CROSLEY | 2133 | HIGH PERFORMANCE | 2400 | NEIRU | 3124 |
| CROWN | 2134 | HINARI | 2401 | NEWTECH | 4241 |
| CTC CLATRONIC | 2140 | HIRSCHMANN | 2402 | NIKKAI | 3130 |
| CURTISMATHES | 2141 | HITACHI | 2403 | NOBLIKIO | 3131 |
| DAEWOO | 2142 | HYPER | 2404 | NOGAMATIC | 3132 |
| DAYTRON | 2143 | IMPERIAL | 2410 | NOKIA | 3134 |
| DECCA | 2144 | INGLELEN | 2411 | NONAME | 4402 |
| DEGRAAF | 2200 | INGERSOL | 2412 | NORDMENDS | 3140 |
| DENON | 4342 | INNO HIT | 2413 | NORFOLK | 3140 |
| DESMET | 4342 | INTERFUNK | 2414 | NORSAT | 3141 |
| DISKXPRESS | 2201 | INTERVISION | 2420 | OCEANIC | 3142 |
| DIXI | 2202 | IRRADIO | 2420 | OKANO | 4403 |
| DORIC | 4244 | ITT | 2421 | ONKYO | 4404 |
| DRAKE | 2203 | ITT-NOKIA | 2422 | ONCEAS | 3143 |
| DYNATRON | 2204 | JEEMON | 2423 | OPTONICA | 3144 |
| DUAL | 2210 | JENSEN | 2424 | ORION | 3200 |
| Manufacturer | ID code | Manufacturer | ID code | Manufacturer | ID code | |
| OSAKI | 3201 | SICATEL | 3432 | WEGAVOX | 4204 | |
| OSIO | 3202 | SIEMENS | 3433 | WESTMINSTER CABLE | 4330 | |
| OSUME | 3203 | SIERA | 3434 | WHITE WESTINGHOUSE | 4210 | |
| OTTO VERSAND | 3204 | SILVA | 3440 | WINERSAT | 4211 | |
| PT ACTRON | 3210 | SILVER | 3441 | WINTERNITZ | 4212 | |
| PACE | 3211 | SINGER | 3442 | WISI | 4212 | |
| PACE MSS SERIES | 3212 | SINOTEC | 4414 | WOLSEY | 4213 | |
| PAEL | 3213 | SINTRACK | 3443 | YAMAHA | 4214 | |
| PALCOM | 3214 | SINUDYNE | 3444 | YOKO | 4220 | |
| PALLADIUM | 4410 | SOLAVOX | 4000 | ZANUSSI | 4221 | |
| PALSAT | 3220 | SONOKO | 4000 | ZEHNDER | 4222 | |
| PANASONIC | 3221 | SONOLOR | 3444 | ZENDER | 4223 | |
| PATHE | 3222 | SONY | 4001 | ZENITH | 4224 | |
| PATHE'CINEMA | 3222 | SOUND WAVE | 4320 | ZOPPAS | 4230 | |
| PATHE'MARCONI | 3223 | STANDARD | 4242 | |||
| PAUSA | 3213 | STARCOM | 4232 | |||
| PENTAX | 3224 | STARSAT | 4002 | |||
| PERDIO | 3230 | STELLA | 4003 | |||
| PHILCO | 3231 | STERN | 4004 | |||
| PHILIPS | 3232 | STRONG | 4010 | |||
| PHOENIX | 3233 | STS | 4011 | |||
| PHONOLA | 3234 | STUDER | 4420 | |||
| PIONEER | 3240 | STV | 4012 | |||
| PMG | 4411 | SUNKAI | 4013 | |||
| PORTLAND | 3241 | SUPERTECH | 4013 | |||
| PRANDONI-PRINCE | 3242 | SYLVANIA | 4014 | |||
| PREMIER | 3243 | SYMPHONIC | 4020 | |||
| PRINCE | 3244 | T+A ELECTRO- | 4421 | |||
| PROFEX | 3300 | TANDBERG | 4021 | |||
| PROLINE | 3300 | TANDY | 4022 | |||
| PROSAT | 3301 | TASHIKO | 4023 | |||
| PROTECH | 3302 | TATUNG | 4024 | |||
| PYE | 3303 | TEAC | 4030 | |||
| QUARTZ | 3304 | TEC | 4031 | |||
| QUASAR | 3310 | TECHNICS | 4331 | |||
| QUELLE | 3311 | TECHNISAT | 4032 | |||
| RADIOLA | 3312 | TEKNIKA | 4033 | |||
| RADMOR | 4412 | TELEAVIA | 4034 | |||
| RADIOMARELLI | 3313 | TELECOM | 4040 | |||
| RADIONETTE | 4333 | TELEFUNKEN | 4041 | |||
| RADIX | 3314 | TELEMAX | 4042 | |||
| RANK | 3320 | TELETECH | 4043 | |||
| RBM | 3321 | TELETON | 4302 | |||
| RC-1000 | 3322 | TELEVIDEON | 4044 | |||
| RCA | 3323 | TENOSAL | 4100 | |||
| REALISTIC | 3324 | TENSAI | 4101 | |||
| REDIFFUSION | 3330 | TESLA | 4302 | |||
| REVOX | 4413 | THOMSON | 4102 | |||
| REX | 3331 | THORN | 4104 | |||
| ROADSTAR | 3332 | THORN-FERGUSON | 4110 | |||
| ROBERTS | 3333 | TOSHIBA | 4111 | |||
| ROBOTRON | 3333 | TOTEVISION | 4112 | |||
| ROWSONIC | 4424 | TRANS CONTINENS | 4113 | |||
| RTF | 3334 | TRIACL | 4114 | |||
| SABA | 3340 | TRIAD | 4120 | |||
| SAISHO | 3341 | TRIUMPH | 4121 | |||
| SAKURA | 3342 | UHER | 4122 | |||
| SALORA | 3343 | ULTRAVOX | 4123 | |||
| SAMBERS | 3344 | UNIDEN | 4124 | |||
| SAMPO | 3400 | UNITED CABLE | 4202 | |||
| SAMSUNG | 3401 | UNITECH | 4130 | |||
| SANSUI | 3402 | UNIVERSUM | 4131 | |||
| SANYO | 3403 | UNIVOX | 4132 | |||
| SATECO | 3404 | UTAX | 4243 | |||
| SATPROTNER | 3410 | VECO | 4133 | |||
| SBR | 3411 | VEGAVOX | 4133 | |||
| SCHAUB LORENZ | 3412 | VESTEL | 4134 | |||
| SCHNEIDER | 3413 | VICTOR | 4140 | |||
| SCHNEIDER F | 3413 | VIDION | 4140 | |||
| SCIEN TIFIC ATLANTA | 4231 | VIDIO WAY | 4141 | |||
| SEG | 3414 | VISIOPASS | 4324 | |||
| SEI | 3420 | VORTEC | 4142 | |||
| SEI-SINUDYNE | 3421 | VOXSON | 4143 | |||
| SELECO | 3422 | WARDS | 4144 | |||
| SENTRA | 3423 | WALTHAM | 4200 | |||
| SHARP | 3424 | WATSON | 4200 | |||
| SHINTOM | 3430 | WATT RADIO | 4201 | |||
| SHORAI | 3430 | WEGA | 4203 | |||
| SIAREM | 3431 | WEGA COLOR | 4204 |
