4160 - Outil électrique SKIL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sauteuse
Marque	SKIL
Modèle	4160
Dimensions (L × l × h)	280 × 80 × 200 mm
Poids	2,2 kg
Alimentation	Secteur 230 V, 50 Hz
Puissance absorbée	600 W
Vitesse à vide	500 – 3000 tr/min (réglable)
Course de la lame	20 mm
Capacité de coupe max. (bois)	100 mm
Capacité de coupe max. (métal)	10 mm
Angle de coupe	0° et 45°
Niveau de pression acoustique	80 dB(A)
Niveau de puissance acoustique	91 dB(A)
Vibrations (main-bras)	8,1 m/s²
Fonctions principales	Découpe droite et curviligne, coupe à 45°, vitesse variable, changement rapide de lame sans outil, blocage de l'interrupteur
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon humide (pas de solvants), vérifier régulièrement le câble et la prise
Sécurité	Double isolation, interrupteur de sécurité, bouton de blocage, utilisation avec équipement de protection individuelle
Pièces détachées et réparabilité	Lames de scie, patins de semelle, charbons moteur (disponibles auprès du service après-vente SKIL)
Informations générales	Outil électroportatif conçu pour le bricolage et l'artisanat léger. Livré avec lame de scie, guide de coupe. Homologation CE.

FOIRE AUX QUESTIONS - 4160 SKIL

Quels matériaux puis-je couper avec la scie sauteuse SKIL 4160 ?

Vous pouvez couper du bois, des matières plastiques, du métal, des plaques en céramique et du caoutchouc. Adaptez la vitesse et la lame en fonction du matériau.

Comment régler la vitesse de coupe ?

Utilisez la molette de réglage de vitesse (E) située sur l'outil. Tournez-la pour ajuster la vitesse de 500 à 3000 tr/min selon le matériau.

Comment changer la lame de scie ?

Utilisez le système Clic (C) : poussez le levier pour libérer la lame, insérez la nouvelle lame jusqu'au clic, puis relâchez le levier. Assurez-vous que la lame est bien fixée.

Puis-je effectuer des coupes en biais ?

Oui, desserrez le levier de blocage de la semelle (D), inclinez la semelle à 45°, puis resserrez le levier. Vous pouvez couper à 45° pour des angles.

Comment utiliser le bouton de blocage de l'interrupteur ?

Le bouton de blocage (B) permet de verrouiller l'interrupteur en position marche pour un usage continu. Appuyez sur l'interrupteur (A) puis enfoncez le bouton de blocage. Pour arrêter, appuyez à nouveau sur l'interrupteur.

Quelle lame dois-je utiliser pour couper du métal ?

Utilisez une lame à dents fines adaptée au métal. Réglez la vitesse à un niveau faible à moyen pour éviter de surchauffer la lame.

Comment nettoyer ma scie sauteuse ?

Débranchez l'outil avant tout nettoyage. Essuyez-le avec un chiffon humide. N'utilisez pas de solvants agressifs. Nettoyez régulièrement les orifices de ventilation.

Quels sont les niveaux de bruit et de vibration ?

Le niveau de pression acoustique est de 80 dB(A) et le niveau de puissance acoustique de 91 dB(A). Les vibrations main-bras sont de 8,1 m/s². Portez des protections auditives.

Puis utiliser une rallonge avec cet outil ?

Oui, utilisez une rallonge adaptée pour usage extérieur si nécessaire. Assurez-vous qu'elle est en bon état et de section suffisante pour éviter les pertes de tension.

Où trouver des pièces de rechange pour le modèle 4160 ?

Les lames de scie, patins et charbons sont disponibles auprès du service après-vente SKIL ou chez les revendeurs agréés. Consultez le site SKIL pour les références.

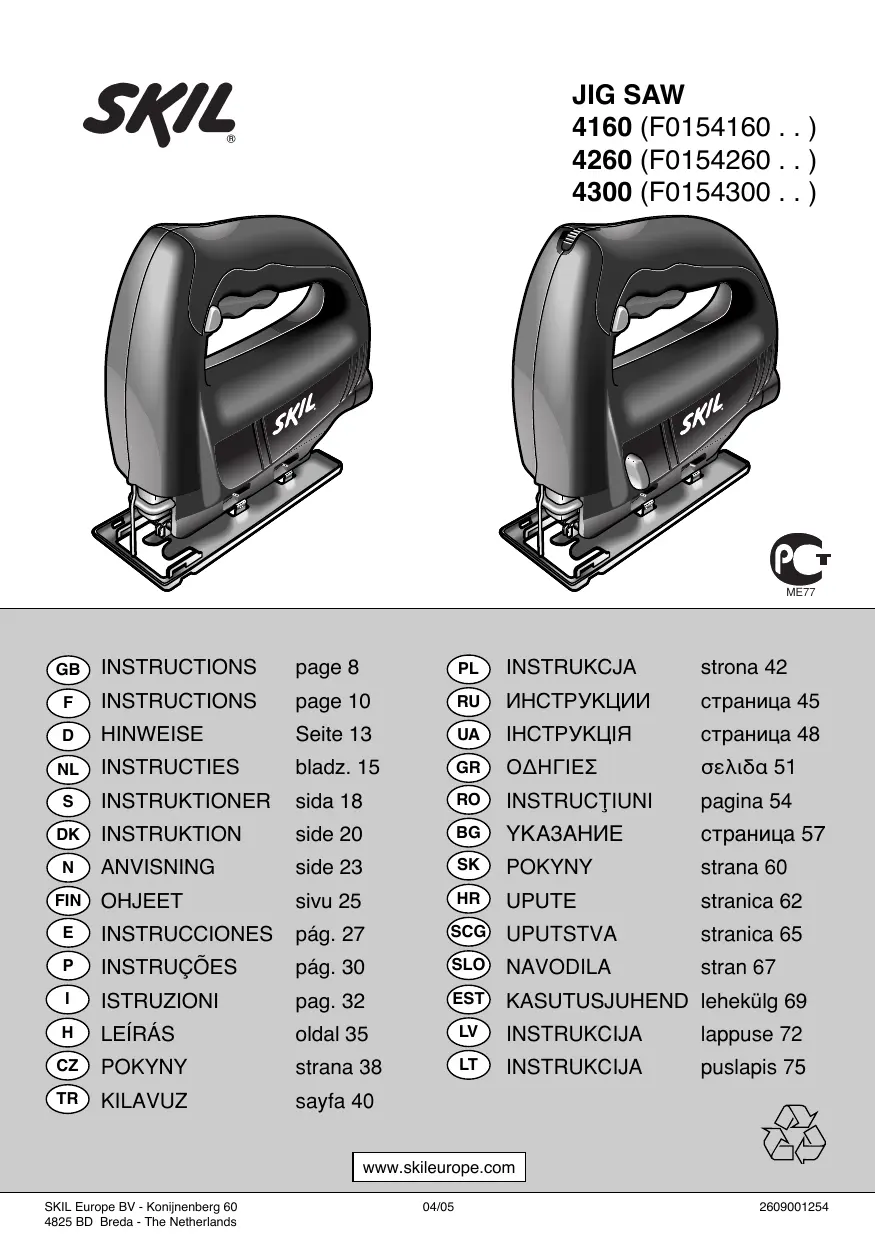

MODE D'EMPLOI 4160 SKIL

• Cet outil est conçu pour effectuer des découpes et coupes dans le bois, les matières plastiques, le métal, les plaques en céramique et le caoutchouc, et est approprié pour des coupes droites et curvilignes à 0° ou 45°
• Lisez et conservez ce manuel d'instruction

SPECIFICATIONS TECHNIQUES ①

ELEMENTS DE L'OUTIL ②

A Interrupteur pour mise en marche/arrêt et réglage de la vitesse
B Bouton de blocage de l'interrupteur
C Système-Clic pour changer des lames de scie
D Levier pour bloquer/relâcher la semelle
E Molette de réglage de la vitesse de sciage
F Commutateur pour sélectionner la fonction de sciage

SECURITE

INSTRUCTIONS GENERALES DE SECURITE

ATTENTION! Lisez toutes les instructions. Le non-respect des instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. La notion d'«outil électroportatif» mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement).

1) PLACE DE TRAVAIL

a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
b) N'utilisez pas l'appareil dans un environnement présentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électroportatifs génèrent des étincelles risquant d'enflammer les poussières ou les vapeurs.
c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil électroportatif. En cas d'inattention vous risquez de perdre le contrôle sur l'appareil.
2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE

a) La fiche de secteur de l'outil électroportatif doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des appareils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.
b) Evitez le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre.
c) N'exposez pas l'outil électroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque d'un choc électrique.
d) N'utilisez pas le câble à d'autres fins que celles prévues, n'utilisez pas le câble pour porter l'appareil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en rotation. Un câble endommagé ou torsadé augmente le risque d'un choc électrique.
e) Au cas où vous utiliseriez l'outil électroportatif à l'extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'un choc électrique.
3) SECURITE DES PERSONNES
a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon en utilisant l'outil électroportatif. N'utilisez pas l'appareil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'appareil peut entraîner de graves blessures sur les personnes.

CE DÉCLARATION DE CONFORMITÉ Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 60 745, EN 55 014, conforme aux réglementations 73/23/EC, 89/336/EC, 98/37/EC, 2002/96/EC. BRUIT/VIBRATION Mesuré selon EN 60 745 le niveau de la pression sonore de cet outil est 80 dB(A) et le niveau de la puissance sonore 91 dB(A) (déviation standard: 3 dB), et la vibration 8,1 m/s² (méthode main-bras).
