TLS-224P - Magnétoscope SANYO - Notice d'utilisation et mode d'emploi gratuit

Marque	SANYO
Modèle	TLS-224P
Type de produit	Magnétoscope à laps de temps (Time-Lapse VCR)
Système vidéo	PAL couleur
Méthode d'enregistrement	Balayage hélicoïdal à 2 têtes rotatives à double azimut
Vitesse de bande	23,39 mm/s (mode 3 heures)
Durées d'enregistrement	3, 12 et 24 heures (cassette E-180)
Alimentation	DC 12 V (10 V à 16 V), 14 W
Dimensions (L x H x P)	240 x 96,5 x 335 mm
Poids	3,8 kg environ
Connecteurs vidéo	Entrée/sortie BNC, 1 Vp-p, 75 Ω
Connecteurs audio	Entrée/sortie RCA, microphone mini-jack 3,5 mm
Fonctions principales	Enregistrement normal, AutoRepeat, alarme, minuterie, verrouillage de sécurité
Affichage	Numérique avec indicateurs d'alarme, de défaut, de panne de courant, etc.
Entretien	Nettoyage automatique des têtes, nettoyage du boîtier avec chiffon doux
Sécurité	Verrouillage de sécurité pour éviter tout arrêt accidentel
Réparabilité	Contacter le service après-vente SANYO pour pièces détachées
Température de fonctionnement	5 °C à 40 °C
Humidité de fonctionnement	80 % ou moins
Accessoires	Cordon d'alimentation DC, télécommande optionnelle VA-RMN01

FOIRE AUX QUESTIONS - TLS-224P SANYO

Comment résoudre un problème d'absence d'image sur le moniteur ?

Vérifiez que toutes les connexions sont correctes et que la caméra et le moniteur sont allumés. Si l'image n'apparaît toujours pas, vérifiez le cordon d'alimentation et les réglages d'affichage. Consultez le guide de dépannage de la notice.

Que faire si les boutons ne répondent pas ?

Assurez-vous qu'une cassette est chargée et que l'appareil est sous tension. Si le témoin de rosée clignote, attendez environ 2 heures. Si le verrouillage de sécurité est activé, désactivez-le en maintenant TRACKING/V.STILL + et en appuyant sur REC/PLAY SPEED.

Pourquoi la bande est-elle éjectée lors de la tentative d'enregistrement ?

La cassette insérée ne possède pas de languette de protection contre l'effacement. Utilisez une cassette avec languette intacte ou bouchez le trou avec du ruban adhésif pour réenregistrer.

Comment régler l'horloge du magnétoscope ?

Appuyez sur AUDIO/MENU pour afficher le menu SET UP 1. Utilisez les boutons | et j pour sélectionner la langue, puis réglez l'heure et la date. Appuyez sur PAUSE/SCAN pour valider.

Comment programmer un enregistrement minuté ?

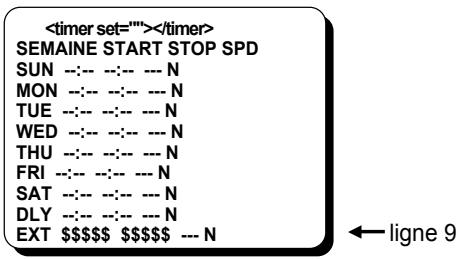

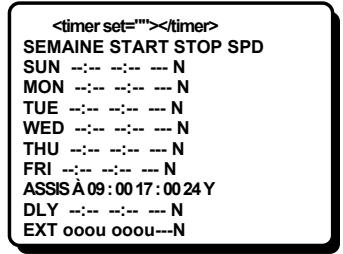

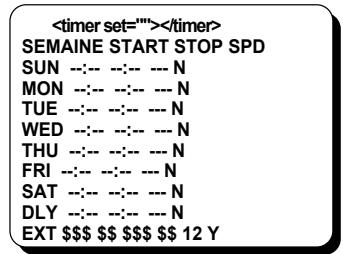

Appuyez sur AUDIO/MENU jusqu'à afficher le menu TIMER SET. Utilisez les boutons pour définir le jour, l'heure de début, l'heure de fin, la vitesse d'enregistrement et sélectionnez Y pour activer. Appuyez sur TIMER pour basculer en mode attente.

Que signifie le témoin "AL" clignotant ?

Il indique qu'un enregistrement d'alarme est en cours ou a eu lieu. Pour effacer l'affichage, accédez au menu ALARM TIME en appuyant sur AUDIO/MENU et appuyez sur MENU RESET.

Comment nettoyer les têtes vidéo ?

Ce magnétoscope est équipé d'un système de nettoyage automatique des têtes. En utilisation normale, aucun nettoyage supplémentaire n'est nécessaire. Si des bruits persistent dans l'image, contactez votre revendeur.

Pourquoi la minuterie d'enregistrement ne fonctionne-t-elle pas ?

Vérifiez que la date et l'heure sont correctes, que l'option Y est sélectionnée pour l'enregistrement programmé et que le bouton TIMER est enfoncé pour activer le mode attente. Si le témoin OFF est affiché, éjectez ou appuyez sur STOP.

Comment activer le verrouillage de sécurité ?

Maintenez enfoncé le bouton TRACKING/V.STILL + et appuyez sur REC/PLAY SPEED. Le symbole s'affiche sur l'affichage numérique. Pour désactiver, répétez la même opération.

Que faire en cas de panne de courant ?

L'enregistrement en cours s'arrête. Lorsque le courant revient, l'enregistrement reprend si l'heure d'arrêt n'est pas dépassée. Le témoin P s'affiche. La batterie interne maintient les réglages pendant environ 30 jours.

MODE D'EMPLOI TLS-224P SANYO

Laps de temps Magnétoscope	En anglais	GB
Magnétoscope Time Lapse	Deutsch	D
temps écoulé Magnétoscope cassette à	François	F
Videograbador en lapsos de tiempo	Español	E
Videoregistrar une cassette, un fotogrammi differenziati	Italiano	Je
时延录像机	中国简体	CS

PRÉCAUTIONS

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES DE CHOC ÉLECTRIQUE, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ. POUR ÉVITER TOUT CHOC ÉLECTRIQUE, NE PAS OUVRIR LE BOÎTIER. CONFIEZ L'ENTRETIEN À UN PERSONNEL QUALIFIÉ. SI LE CORDON D'ALIMENTATION DE CET APPAREIL EST ENDOMMAGÉ, IL DOIT ÊTRE REMPLACÉ.

ATTENTION : NE METTEZ PAS VOTRE MAIN OU D'AUTRES OBJETS DANS LA FENTE DE CHARGEMENT DE CASSETTE EN RAISON DU RISQUE DE BLESSURE OU D'ACCIDENT. ASSUREZ-VOUS DE GARDER LES PETITS ENFANTS LOIN DU MAGNÉTOSCOPE.

Emplacement

Pour un fonctionnement sûr et des performances satisfaisantes de votre

magnétoscope, gardez ces points à l'esprit lorsque vous choisissez un emplacement pour son installation :

• Protégez-le du soleil direct et tenez-le éloigné des sources de chaleur intense.
• Évitez les endroits poussiéreux ou humides.
• Évitez les endroits avec une ventilation insuffisante pour une bonne dissipation de la chaleur. Ne pas obstruer les trous de ventilation du magnétoscope. Ne placez pas l'appareil sur un tapis, car cela bloquerait les orifices de ventilation.
• Installez le magnétoscope en position horizontale.
• Évitez les endroits soumis à de fortes vibrations.
• Évitez de déplacer le magnétoscope entre des endroits chauds et froids (voir « Problèmes d'humidité et de condensation », cette page).
• Ne placez pas le magnétoscope directement sur le dessus du téléviseur, car

cela peut causer des problèmes de lecture ou d'enregistrement.

Évitez les chocs électriques et les incendies.

• Ne pas manipuler le cordon d'alimentation avec les mains mouillées.
• Ne tirez pas sur le cordon d'alimentation.
• Si un liquide est renversé sur le magnétoscope, débranchez immédiatement le cordon d'alimentation et faites inspecter l'appareil par un centre de service agréé.
• Ne placez rien directement au-dessus de ce magnétoscope.

Problèmes de condensation d'humidité

Cause :

Lorsque le magnétoscope est installé pour la première fois, ou lorsqu'il est déplacé d'un endroit froid à un endroit chaud, ou placé dans un endroit très humide, de la rosée (humidité) peut se former à l'intérieur de l'appareil. L'indicateur de rosée (A) clignote. Si vous faites fonctionner le magnétoscope alors qu'il y a de la rosée à l'intérieur, des dommages peuvent en résulter.

Prévention :

1. Effectuez toutes les connexions nécessaires. 2. Branchez le cordon d'alimentation. 3. Ne faites pas fonctionner le magnétoscope pendant environ 2 heures.

Lorsque le magnétoscope a atteint la température ambiante, l'indicateur de rosée (A) s'éteint et le magnétoscope est prêt à fonctionner.

Contrôle de l'alimentation / mode veille

L'interrupteur marche / veille est sélectionné en appuyant sur la touche STANDBY / ON.

Affichage du magnétoscope

Mode veille

Puissance en mode veille

"Stand-by" est la condition dans laquelle seul le temps est affiché.

N'oubliez pas que même dans le mode stand-by il y a une tension électrique à l'intérieur du magnétoscope.

Débranchez le cordon d'alimentation si le magnétoscope ne doit pas être utilisé pendant une longue période.

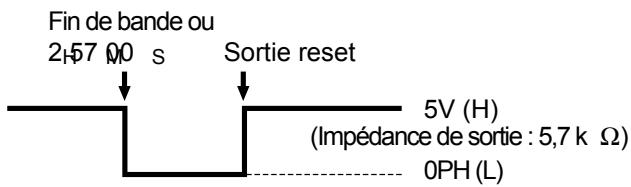

détection Clog - Avance rapide à grande vitesse / Remise à zéro - enregistrement sur le terrain / la lecture 3, 12, mode d'enregistrement de 24 heures de lecture audio - enregistrement AutoRepeat - fonction d'enregistrement d'alarme - Le mode écran de réglage générateur intégré date et l'heure - Alarme fonction de balayage - fonction de l'avance sur le terrain avant - sauvegarde de la mémoire de 30 jours - Serrure de sécurité - fonction de contrôle d'enregistrement - fonction de chef de nettoyage

PRÉCAUTIONS. 1

CARACTÉRISTIQUES. 2

EMPLACEMENT DES COMMANDES ET INDICATEURS. 3

CONNEXIONS. 6

Types d'affichages à l'écran et séquence d'affichage. 7

CONFIGURATION DE LA LANGUE ET DE L'HORLOGE. 8

Modification de l'affichage à l'écran. 9

Cassettes vidéo. 10

ENREGISTREMENT NORMAL

ENREGISTREMENT AutoRepeat. 13

Enregistrement d'alarme. 14

ENREGISTREMENT PROGRAMMÉ TIMER. 17

Qu'est-ce que Video Time-Lapse ?

Un magnétoscope de type VCR enregistre 50 images (champs) par seconde. ENREGISTREMENT PROGRAMMÉ TIMER. Pendant ce laps de temps, le magnétoscope peut enregistrer à des vitesses différentes. D'UN ENREGISTREMENT Cette fonction permet d'enregistrer jusqu'à 27 heures INPUT minuterie externe. 20 sur une cassette vidéo unique. Par conséquent, cet appareil est extrêmement LECTURE NORMALE. 21 utile pour le suivi à long terme ou pour l'enregistrement des modifications qui se déroulent lentement sur une longue période de temps Lecture spéciale. 22 (Telles que l'épanouissement d'une fleur). RÉGLAGE le verrou de sécurité. 23 RÉGLAGE DE LA SONNERIE. 23 VÉRIFICATION durée d'utilisation. 24 VÉRIFICATION PANNE DE COURANT ET NON due à la condensation. 24 Bornes de sortie. 25 ENTRETIEN. 27 GUIDE DE DÉPANNAGE. 28 SPÉCIFICATIONS. 29

EMPLACEMENT DES COMMANDES ET

INDICATEURS

Panneau avant

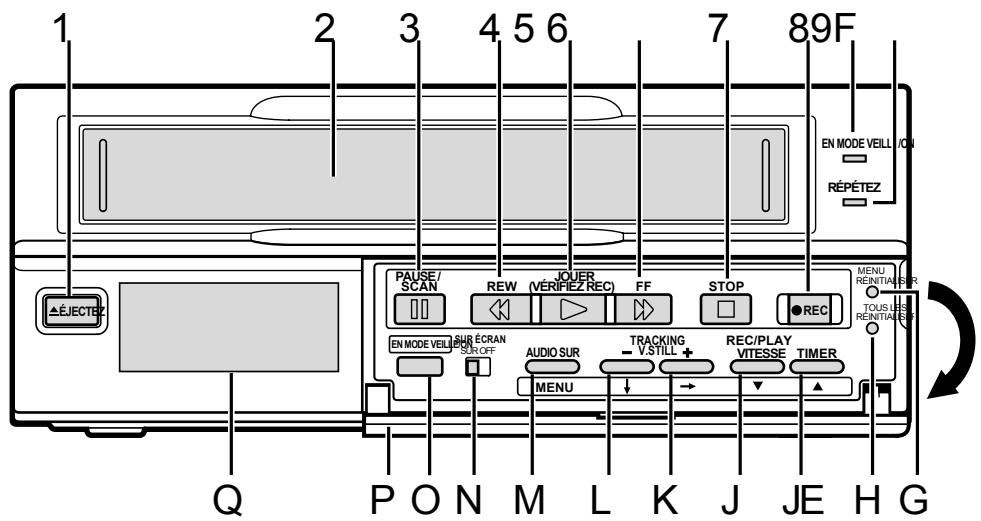

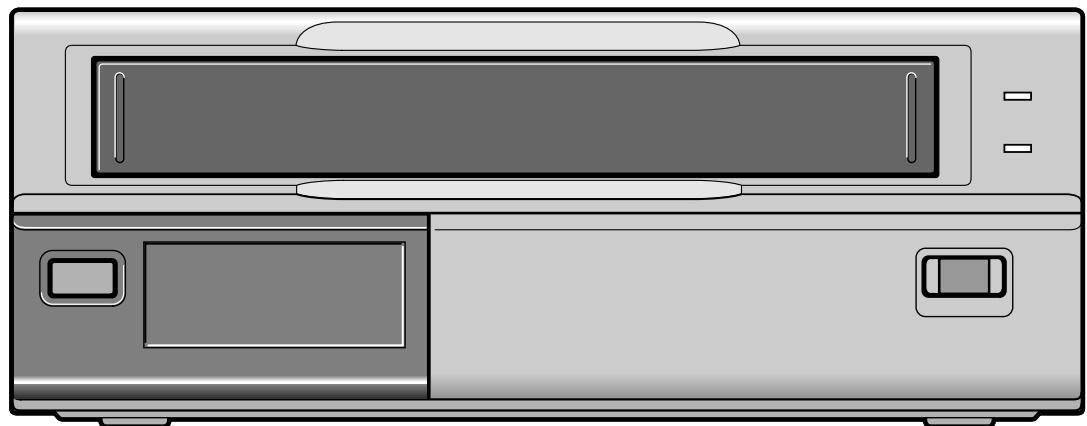

1 EJECT 2 fente de chargement de cassette 3 PAUSE / SCAN 4 REW (rembobinage / axis) bouton 5 PLAY (REC CHECK) bouton 6 FF (avance rapide / cue) bouton 7 STOP 8 REC (enregistrement) 9 STANDBY/ON LED

F REPEAT LED (témoin d'enregistrement répétition automatique) SUR écran switch

G MENU bouton RESET H ALL RESET Je TIMER J REC / PLAY SPEED bouton

(Vitesse de lecture d'enregistrement/)

K SUIVI / V. ENCORE + bouton L SUIVI/V.STILL -bouton

M ON AUDIO / bouton MENU

Appuyez sur ce bouton pour afficher le menu.

Boutons J, K, et L sont utilisés pour le contrôle de menu.

En mode veille/le bouton P Porte d'entrée Q Panneau d'affichage numérique

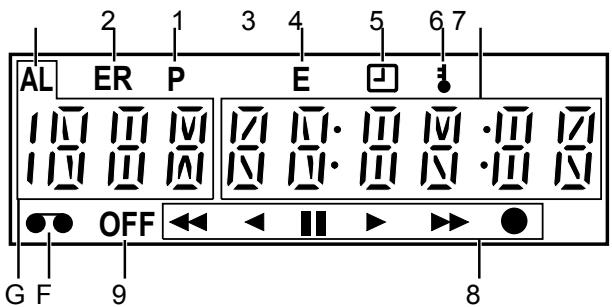

Affichage numérique

1 Indicateur d'alarme

Clignote lorsqu'une alarme est

Enregistrement :

Vient après l'alarme

On a enregistré :

AL

2 Indicateur d'erreur ER

S'allume en cas de problème

3 Indicateur de défaillance de puissance

S'allume après une panne de courant.

4 Indicateur d'entrée externe

S'allume lors de l'enregistrement à l'aide de la EXT TIMER dans la borne d'entrée.

5 Indicateur d'enregistrement programmé

S'allume en mode d'attente d'enregistrement programmé, ou pendant un enregistrement programmé.

6 Indicateur de verrou de sécurité

S'allume lorsque le verrou de sécurité est engagé.

7 Affichage du compteur

Affichage en temps réel

Affichage du compteur de temps linéaire

Affichage de la rosée

8 Indicateurs de fonctionnement

Ils affichent le mode de fonctionnement réel.

Mode d'opération.	Indicateur
Dossier (REC)	●
Pause record (REC PAUSE)	● + ↓ -
Lecture (PLAY)	▲
Encore de l'image (encore)	▲ + ↓ -
Avance rapide (FF)	▲
Rewind (REW)	←
CUE (CUE)	▲ + ▲
Contrôle (contrôle)	▲ + ▲
Champ décalage vers l'avant (champ SHIFT +)	↓ + ▲

Indicateur de détection de sabot

Clignote lorsque la qualité d'enregistrement se détériore en raison de têtes de magnétoscope sales.

9 Indicateur OFF

S'allume lorsque la fin de la bande a été atteinte après un enregistrement, sauf pendant le mode d'enregistrement en répétition automatique.

REMARQUE :

Le buzzer retentira tant que « OFF » est affiché sur l'affichage numérique.

Pour annuler l'affichage « OFF », appuyez sur les boutons EJECT, PLAY, STOP, FF ou REW.

F Indicateur de cassette

S'allume lorsqu'une cassette est chargée.

G Affichage en mode

Enregistrement/lecture mode de vitesse

Mode de balayage d'alarme

AL

Dos

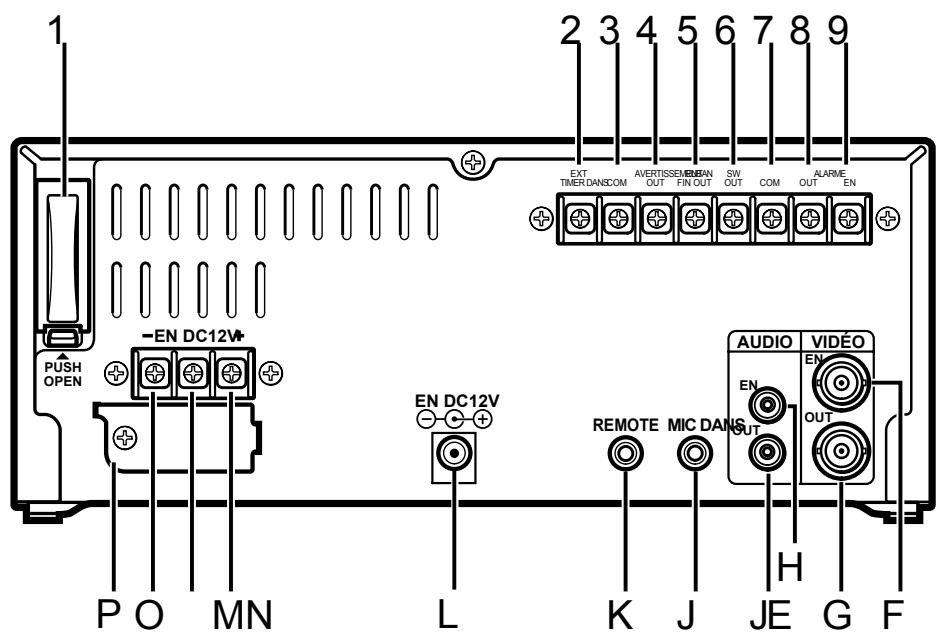

1 Couvercle du compartiment batterie 2 Borne EXT TIMER IN (entrée de minuterie externe) 3 Borne COM (commune) 4 Borne AVERTISSEMENT OUT (sortie d'avertissement) 5 Borne de fin de bande OUT (sortie de fin de bande) 6 Borne SW OUT (sortie de commutateur) 7 Borne COM (commune) 8 Borne ALARME OUT (sortie d'alarme) 9 Borne ALARME IN (entrée d'alarme)

F Prise VIDEO IN (entrée vidéo) G Prise VIDEO OUT (sortie vidéo) H Prise AUDIO IN (entrée audio) I Prise AUDIO OUT (sortie audio) J Prise MIC IN (entrée de microphone) K Prise REMOTE (entrée de la commande à distance) L Prise DC 12 V IN (entrée DC 12 V) M Borne d'entrée DC 12 V IN « + » N N'utilisez pas la borne d'entrée DC 12 V IN « - » P Couvercle de fusion

NOTES :

. Cette borne peut être endommagée par un couple de 5 kg-cm ou plus et par l'utilisation d'un tournevis à pointe de 6 mm ou plus. . Attention à la polarité de la borne d'entrée DC 12 V (« + » : vis rouge, « - » : vis noire). Lorsque la prise DC 12 V IN et les bornes DC 12 V IN sont connectées, l'entrée avec la tension la plus élevée aura la priorité.

CONNEXIONS

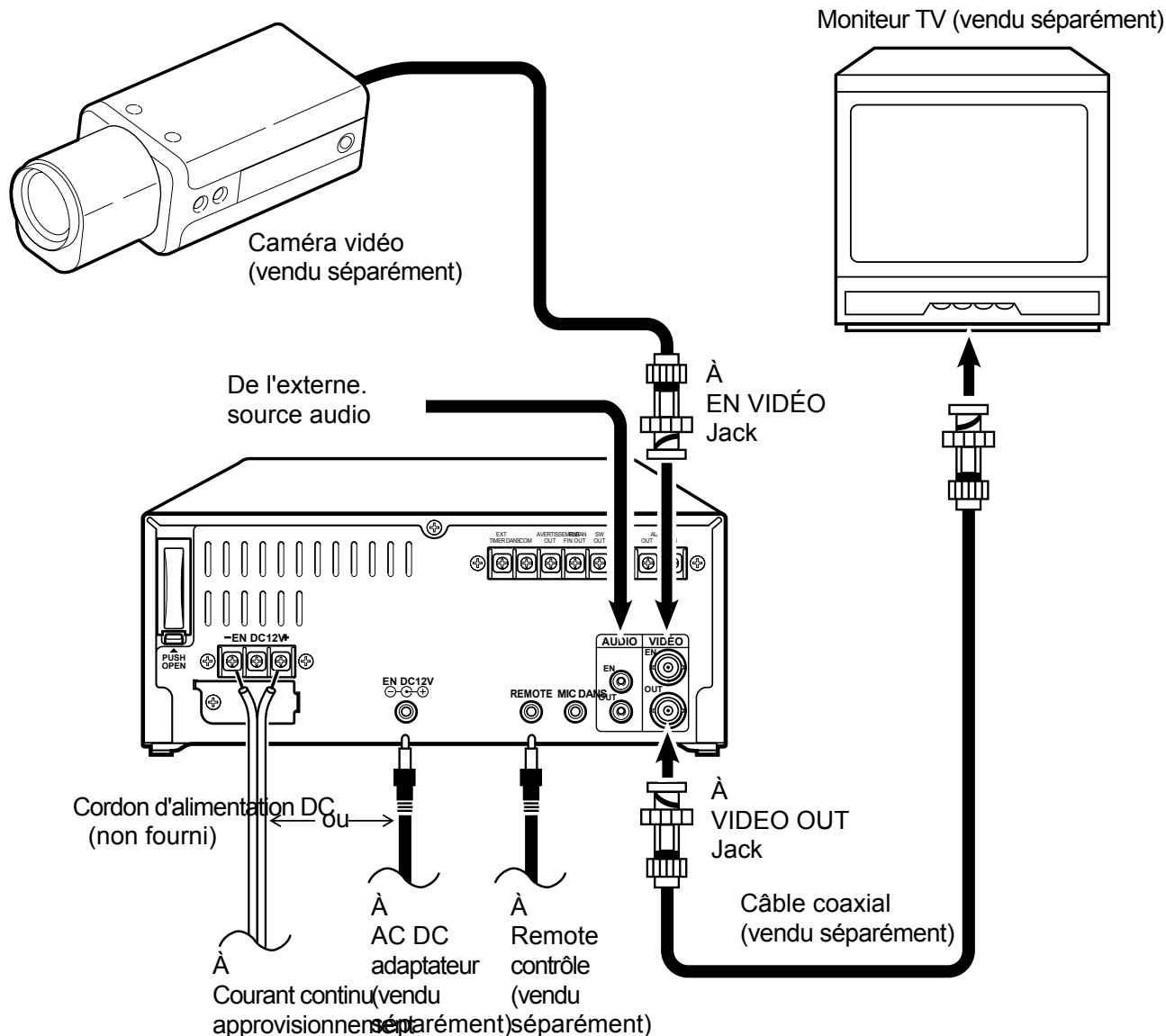

Connectez la caméra vidéo et le moniteur TV, comme le montre la figure ci-dessous.

NOTE : Avant de faire les connexions, assurez-vous que tous les périphériques sont déconnectés de l'alimentation.

Sur la réinitialisation de la mémoire

NOTES :

Si l'emplacement du magnétoscope est modifié ou si vous souhaitez annuler les paramètres précédents pour plus de détails, veuillez consulter les manuels des autres dispositifs d'accompagnement. Si les connexions sont modifiées, veuillez réinitialiser la mémoire comme décrit ci-dessous.

L'heure et la date sont réinitialisées.

Pour réinitialiser la mémoire, appuyez sur le bouton Réinitialiser tous.

Si elles ne sont pas effectuées correctement, elles peuvent provoquer un incendie ou endommager l'équipement.

Utilisez un cordon d'alimentation DC évalué à 16 AWG (1,3 mm) ou plus, d'une longueur maximale de 6 m. La source d'alimentation DC doit fournir 8 A ou plus. Si l'alimentation n'est pas suffisante, le magnétoscope peut ne pas fonctionner correctement. 1. Vous pouvez utiliser une unité de contrôle à distance VA-RMN01 (avec séparation) pour contrôler à distance le magnétoscope.

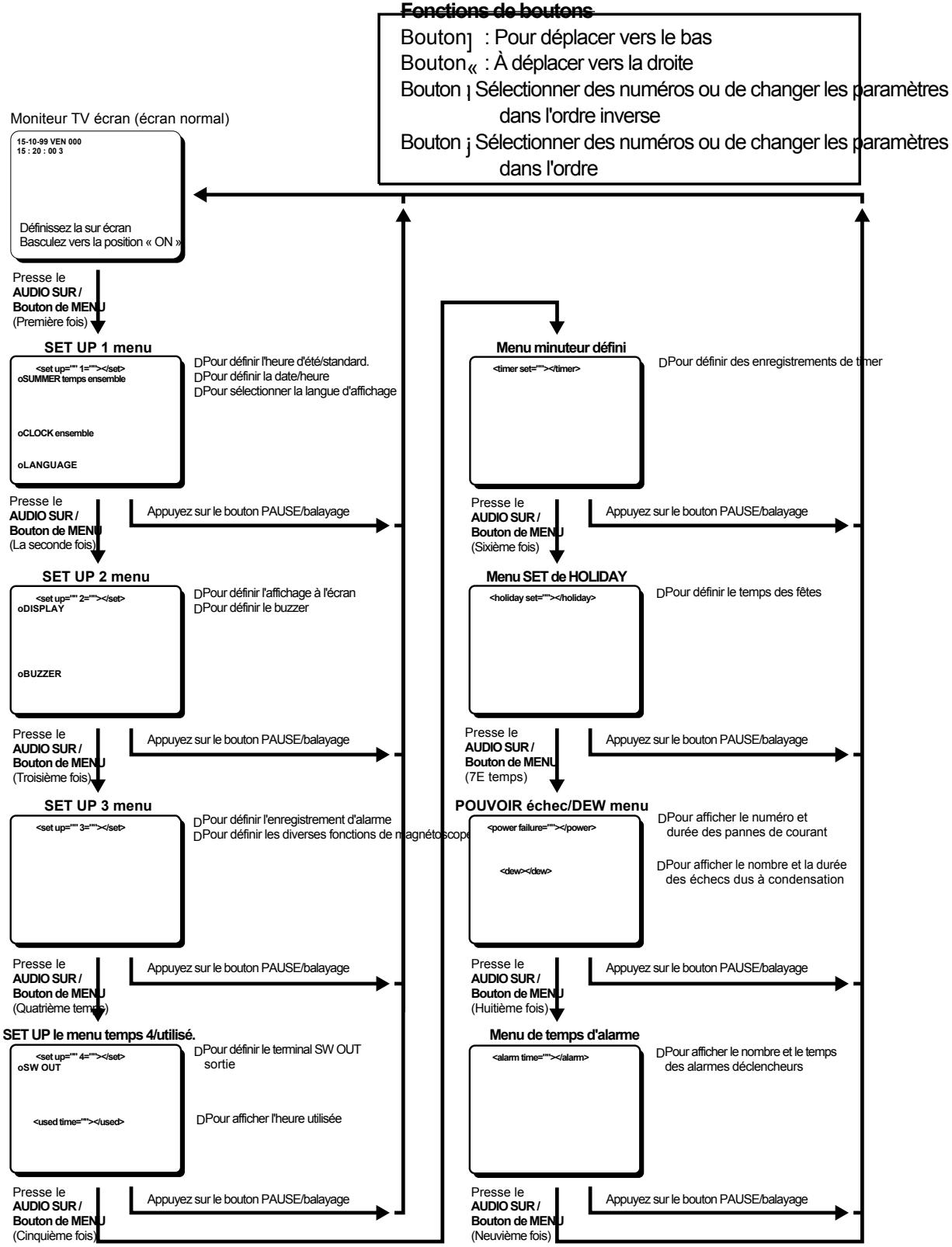

TYPES D'AFFICHAGE À L'ÉCRAN ET

SÉQUENCE D'AFFICHAGE

NOTES :

Lorsqu'un menu s'affiche, l'enregistrement n'est pas possible. Appuyez sur PAUSE/SCAN ou AUDIO ou sur le bouton MENU pour terminer la procédure de réglage. Pendant l'enregistrement ou la lecture, les menus ne peuvent pas être affichés. Pour réinitialiser les paramètres d'un menu d'origine, sélectionnez le menu souhaité, puis appuyez sur le bouton MENU de réinitialisation. Les données de menu (utilisées en temps) ne peuvent pas être réinitialisées. Pour entrer dans l'utilisation des paramètres par défaut.

DÉFINITION DE LA LANGUE ET DE L'HORLOGE

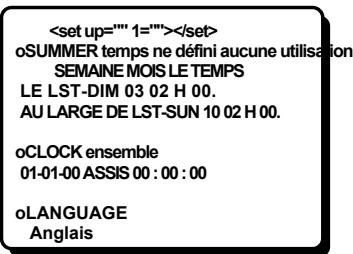

Définition de la langue

Le français, l'anglais ou l'allemand peuvent être sélectionnés par l'utilisateur.

1. Allumez tous les périphériques utilisés. 2. Appuyez sur le bouton AUDIO/MENU pour afficher le menu (SET UP 1).

3. Appuyez sur le bouton ] jusqu'à ce que « Anglais » clignote. 4. Appuyez sur le bouton 1 (ou ) pour sélectionner la langue de votre choix. 5. Appuyez sur le bouton PAUSE/balayage pour enregistrer les paramètres.

Paramètre de l'horloge

Exemple : Pour régler l'horloge au 15 octobre 1999 à 3 h 20 PM (15:20).

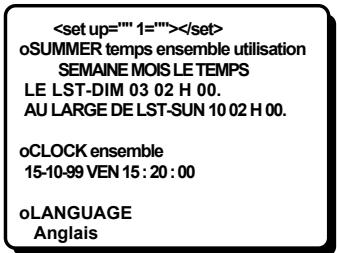

1. Appuyez sur la touche AUDIO/MENU pour afficher le menu (SET UP 1). 2. Appuyez sur la touche 1 (OUI) pour régler l'ajustement automatique de l'heure d'été/heure normale.

AUCUNE UTILISATION... Aucun réglage de l'heure d'été/heure normale n'est effectué.

UTILISATION : Le réglage automatique de l'heure d'été/heure normale est effectué.

3. Appuyez sur la touche ]. 4. Réglez le jour où le réglage de l'heure d'été est effectué.

Appuyez sur la touche | (OUI) pour régler la semaine, puis appuyez sur la touche.

1ère, 2ème, 3ème, 4ème ou DERNIÈRE (premier, deuxième, troisième, quatrième ou dernière)

Appuyez sur la touche | (OUI) pour régler le jour de la semaine, puis appuyez sur la touche.

DIM, LUN, MAR... SAM (dimanche, lundi, mardi... samedi)

5. Appuyez sur la touche | (OUI) pour régler le mois où le réglage de l'heure d'été est effectué, puis appuyez sur la touche. 01, 02... 11, 12 (pour janvier, février... novembre, décembre) 6. Appuyez sur la touche | (OUI) pour régler l'heure où le réglage de l'heure d'été est effectué. 7. Appuyez sur la touche ].

8. Suivez la même procédure que ci-dessus (étapes 4 à 6) pour le passage de l'heure d'été à l'heure normale. 9. Appuyez sur la touche ]. F. Appuyez sur la touche | (OUI) pour régler le jour (ex : 15), puis appuyez sur la touche.

Le jour de la semaine est défini automatiquement.

G. Appuyez sur la touche | (OUI) pour régler le mois (ex : 10), puis appuyez sur la touche. H. Appuyez sur la touche 1 (OUI) pour régler l'année (ex : 99 pour 1999), puis appuyez sur la touche.

Seuls les deux derniers chiffres sont affichés.

Appuyez sur le bouton (ouj) pour régler les heures (ex : 15 pour 15 h), puis appuyez sur le bouton. Appuyez sur le bouton (ouj) pour régler les minutes (ex : 20), puis appuyez sur le bouton. Pour un réglage précis de l'horloge, appuyez sur le bouton chronométré avec une diffusion de temps ou un autre signal de temps précis. Cela démarrera les secondes en comptant à partir de 00.

Lorsque vous avez terminé, appuyez sur le bouton PAUSE/balayage pour enregistrer les paramètres.

CHANGER L'AFFICHAGE À L'ÉCRAN

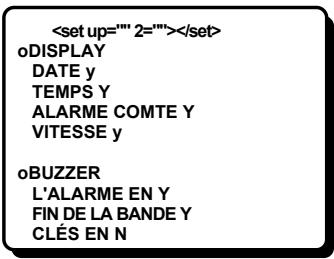

Sélectionner l'affichage à l'écran

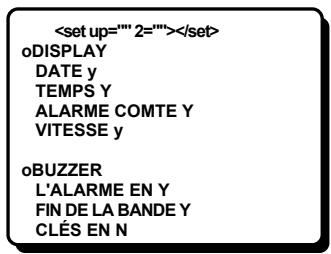

Vous pouvez sélectionner l'affichage ou non de la date, de l'heure, du nombre de déclencheurs d'alarme et de la vitesse de la bande.

1. Mettre sous tension tous les périphériques utilisés. 2. Appuyer sur le bouton AUDIO/MENU jusqu'à ce que le menu (UP 2) s'affiche.

3. Appuyer sur le bouton ] jusqu'à ce que l'élément souhaité pour lequel la fonction d'affichage sera réglée clignote. 4. Appuyer sur le bouton (ouj) pour définir « Y » pour les fonctions décrites ci-dessous.

DATE : La date s'affiche.

HEURE : L'heure est affichée.

NOMBRE D'ALARMES : Le nombre de déclencheurs d'alarme est affiché.

VITESSE : La vitesse d'enregistrement/lecture s'affiche.

5. Appuyer sur le bouton PAUSE/balayage, l'écran normal s'affiche.

La procédure d'établissement est maintenant terminée.

NOTE :

Si l'écran ON passe à la position « En », les articles pour lesquels « Y » est défini sont enregistrés. Les éléments pour lesquels « N » a été fixé à l'étape 4 ci-dessus ne sont pas enregistrés.

Changer l'affichage de la date et de l'heure. Position

1. Mettez sous tension tous les périphériques utilisés. 2. Réglez le commutateur sur écran sur la position « En ».

La date et l'heure sont affichées.

Affichage de la date et de l'heure

3. Appuyez sur le bouton « (ou ) ».

L'affichage se déplace vers la droite (ou vers le bas).

NOTES :

Si le bouton « (ou ) » est maintenu enfoncé pendant 1 seconde ou plus, l'affichage se déplace à une vitesse plus rapide. La position d'affichage ne peut pas être modifiée pendant l'enregistrement.

CASSETTES VIDÉO

Utilisez uniquement des cassettes vidéo portant le logo. Ce magnétoscope a été conçu pour une utilisation avec des cassettes E-180 ; il est recommandé d'utiliser des cassettes vidéo VHS E-180 pour des performances optimales.

Les cassettes doivent toujours être stockées verticalement, dans leurs boîtiers, à l'abri des températures élevées, des champs magnétiques, de la lumière directe du soleil, de la saleté, de la poussière et de la formation de moisissures.

Ne pas altérer le mécanisme de la cassette et ne jamais toucher la bande avec les doigts.

Protégez les cassettes des chocs ou des fortes vibrations.

Pour protéger vos enregistrements.

Après avoir enregistré une cassette, si vous souhaitez conserver l'enregistrement, utilisez un tournevis à tête plate pour casser l'onglet de protection contre l'effacement sur la cassette.

Pour enregistrer à nouveau sur une bande sans effacement prévention, jusqu'à 3) menu s'affiche. Onglet, le trou avec du ruban adhésif.

Onglet d'effacement prévention

Déchéancement

1 En mode arrêt, appuyez sur le bouton d'éjection.

La cassette est automatiquement éjectée.

NOTES :

N'insérez pas d'objet dans la fente de chargement de cassette, cela peut causer des blessures et des dommages au magnétoscope.

Si votre main est bloquée dans la fente de chargement de cassette, débranchez le cordon d'alimentation et consultez le concessionnaire où l'unité a été achetée. Ne tirez pas de force sur la main, cela peut causer des blessures graves.

Définir les mesures à prendre lorsqu'une cassette est chargée.

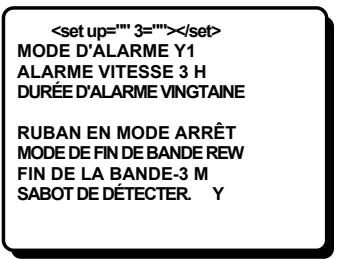

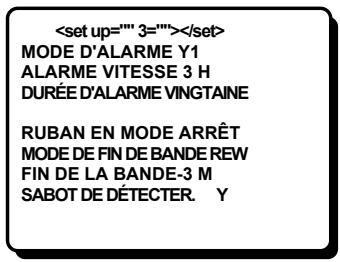

Dans le menu (SET UP 3), vous pouvez définir le mode que le magnétoscope adoptera lorsqu'une cassette est chargée.

1 Appuyez sur le bouton AUDIO/MENU jusqu'à ce que l'ensemble (

Chargement

1 Placez la cassette, étiquette vers le haut, dans l'emplacement de chargement. Poussez doucement au centre de la cassette avant qu'elle ne soit chargée automatiquement.

Lorsque la cassette est chargée, l'indicateur de cassette s'allumera sur l'affichage numérique. L'affichage du temps passera au compteur réinitialisé "0:00:00".

NOTE :

Si vous essayez d'enregistrer sur une cassette sans onglet anti-effacement, le magnétoscope éjectera la cassette.

2. Appuyez sur le bouton ] jusqu'à ce que le paramètre « MODE RUBAN » clignote.

Appuyez sur le bouton I (ouj) pour définir le mode souhaité.

STOP : reste en mode arrêt

REC : passe en mode enregistrement

4. Appuyez sur le bouton PAUSE/balayage pour sauvegarder le réglage.

ENREGISTREMENT NORMAL

Enregistrement normal

1. Allumez tous les périphériques utilisés. 2. Insérez une cassette avec onglet anti-effacement.

REMARQUE :

Si dans le menu (SET UP 3), le MODE RUBAN est défini sur « REC », l'enregistrement démarrera.

3. Mettez le commutateur sur écran en position « En ». 4. Appuyez sur le bouton Rec./PLAY vitesse pour régler la vitesse d'enregistrement.

La vitesse d'enregistrement s'affiche à l'écran et sur l'affichage numérique.

5. Appuyez sur le bouton Enr. ? Le témoin d'enregistrement s'allume. ? L'enregistrement commence.

6. Pour arrêter l'enregistrement, appuyez sur le bouton arrêt.

NOTES :

Une bande enregistrée sur ce magnétoscope ne peut pas être lue sur un magnétoscope d'un autre fabricant. Si vous appuyez sur le bouton REC et que la cassette n'a pas d'onglet anti-effacement, le magnétoscope éjectera la cassette. Pendant l'enregistrement, le bouton AUDIO/MENU ne fonctionnera pas (impossible d'afficher le menu). Pendant l'enregistrement, la vitesse de la bande ne peut pas être modifiée.

[Vitesse d'enregistrement]

Enregistrement vitesse	Enregistrement maximale durée (avec un E-180 cassette tape)		Enregistrement intervalle	Audio enregistrement	Motion de bande.
3	Norme mode	3 heures	deuxieme de 1	50. Possible	Continu
12	Laps de temps mode	15	0.1
24		27	0.18

NOTES SUR LE COMPTEUR DE BANDE :

Le compteur de bande n'indique rien pour les parties vierges de la bande. En mode d'enregistrement à vitesse 3 heures, le compteur indique les heures, minutes et secondes réelles. Dans les autres modes de vitesse d'enregistrement, l'indication du compteur est un rapport basé sur le mode 3 heures. (En mode d'enregistrement de 12 heures, chaque "seconde" du compteur représente environ (12 / 3) + 1 = 5 secondes réelles.) Il peut y avoir une légère différence entre la position indiquée sur le compteur et la position réelle de la bande.

Lors du rembobinage de la bande depuis la position "0:00:00", un signe moins (-) sera affiché.

Pause d'enregistrement

1. Appuyez sur le bouton PAUSE/balayage pendant l'enregistrement. L'indicateur Pause/Still () clignote.

L'image apparaît à l'écran, mais elle n'est pas enregistrée. Si une pause d'enregistrement se poursuit pendant 5 minutes ou plus, le magnétoscope passera en mode arrêt pour éviter d'endommager la bande.

2. Pour reprendre l'enregistrement, appuyez sur le bouton REC, ou appuyez à nouveau sur le bouton PAUSE/balayage.

ENREGISTREMENT NORMAL

Vérification de l'enregistrement

L'image en cours d'enregistrement peut être vérifiée.

1. Pendant l'enregistrement, appuyez sur le bouton (REC CHECK).

La bande sera rembobinée puis lue.

• Précédent. Le magnétoscope retournera ensuite au mode d'enregistrement précédent.

NOTE :

. Pendant l'enregistrement des opérations de vérification, un enregistrement est suspendu momentanément. NOTES :

Obstruer la détection

Ce magnétoscope est équipé d'une fonction de détection de sabot.

La qualité d'enregistrement est suivie automatiquement. Quand les têtes sont sales et la qualité d'enregistrement se détériore, la sortie au terminal d'avertissement OUT devient 0PH (basse), l'indicateur clignote sur l'affichage numérique et le buzzer retentit.

Si, dans le menu (SET UP 3), obstruer les détecter. a la valeur « N », la qualité d'enregistrement n'est pas surveillée.

eistremen NOTES

Pour annuler l'indicateur display et réinitialiser l'AVERTISSEMENT sur le terminal de sortie, appuyez sur l'arrêt ou le bouton d'éjection.

. La détection de sabot n'est pas possible si l'enregistrement est en mode d'enregistrement 3 heures.

ENREGISTREMENT DE AUTOREPEAT

Enregistrement de AutoRepeat

La même bande peut être enregistrée plusieurs fois.

1 Appuyez sur le bouton AUDIO / MENU jusqu'à ce que le menu (JUSQU'À 3) s'affiche.

?Le paramètre « MODE d'alarme » clignote.

NOTES :

S'il y a une alarme lors de l'enregistrement de l'autorepeat déclencheur, « AL » s'affiche sur l'affichage numérique et 4 enregistrements d'alarme auront lieu. (Veuillez vous reporter à la page 14, "ALARM RECORDING".) Si le paramètre « MODE de fin de bande » est réglé sur 1, la répétition LED s'éteindra s'il y a un déclenchement de l'alarme. L'enregistrement continue jusqu'à la fin de l'enregistrement, puis il sera rembobiné au début et s'arrêtera. « OFF » sera affiché sur l'affichage numérique.

Définition du mode de fin de bande

Dans le menu (SET UP 3), vous pouvez définir le mode du magnétoscope lorsque la bande a atteint la fin durant l'enregistrement.

1. Appuyez sur le bouton AUDIO/MENU jusqu'à ce que le menu SET UP 3 s'affiche.

ENREGISTREMENT D'ALARME

En reliant la borne d'alarme à un commutateur de porte, un interphone, etc., un enregistrement peut être effectué uniquement lorsque nécessaire.

Paramètre d'enregistrement d'alarme

L'enregistrement d'alarme est effectué lorsqu'il y a une entrée (déclencheur) à la borne d'alarme IN ; « AL » est affiché sur l'affichage numérique.

1. Effectuez toutes les connexions nécessaires.

2. Appuyez sur le bouton AUDIO/MENU jusqu'à ce que le menu SET UP 3 s'affiche.

Le paramètre « MODE d'alarme » clignote.

NOTES :

Lors de l'enregistrement de l'alarme, tous les boutons sont désactivés.

Si « OFF » est affiché sur l'affichage numérique, l'enregistrement d'alarme n'est pas possible afin d'éviter que la bande soit enregistrée par-dessus.

Pour annuler l'affichage « OFF », appuyez sur le bouton d'éjection, PLAY, STOP, FF ou REW.

Si un déclenchement d'alarme est reçu alors que l'enregistrement est en cours, la durée d'enregistrement pour l'alarme sera calculée à partir de ce point. Le compteur d'alarme enregistrera l'alarme, mais elle ne sera pas trouvée lors d'une recherche de balayage d'alarme.

S'il y a une panne de courant lors de l'enregistrement de l'alarme, et que le courant est rétabli dans le délai d'enregistrement défini, l'enregistrement de l'alarme continuera. Sinon, il ne sera pas.

Si la fonction de balayage d'alarme doit être utilisée pour examiner les enregistrements, définissez la vitesse d'enregistrement sur le mode 3 heures et la durée d'enregistrement sur 20 secondes ou plus.

ENREGISTREMENT D'ALARME

Affichage du compteur d'enregistrement d'alarme : vérifier le temps des enregistrements d'alarme.

Lors de l'enregistrement de l'alarme, « AL » va clignoter sur l'écran. Appuyez sur le bouton AUDIO/MENU jusqu'à ce que l'affichage numérique affiche Menu (alarme fois). Si l'écran ON passe à la position « En », le nombre d'alarmes clignote sur l'écran. Le nombre maximum de déclencheurs d'alarme affiché est « 999 » ; à la prochaine alarme, le compteur d'enregistrement indiquera « 000 ». Lorsque le menu (alarme fois) s'affiche, appuyez sur le bouton MENU pour réinitialiser le compteur d'alarme à « 000 » (toutes les données du menu (alarme temps) sont réinitialisées).

GO

Connexions aux bornes d'entrée/sortie d'alarme

Signal d'entrée d'alarme : connectez un commutateur de contact (sans tension) entre les bornes d'alarme et COM. Signal de sortie d'alarme : DC 5V sont normalement émis entre les bornes ALARM OUT et COM. Lorsqu'une alarme d'entrée (déclencheur) est reçue et enregistrée par l'unité, la sortie tombe à 0V. Une fois l'enregistrement de l'alarme terminé, la sortie revient à DC 5V.

Le nombre de déclencheurs d'alarme et les 8 derniers temps d'enregistrement d'alarme sont affichés.

Exemple

REMARQUE :

1. Les données des enregistrements d'alarme précédents sont affectées.

2. Appuyez sur le bouton PAUSE/balayage, l'écran normal s'affiche.

NOTE :

Si vous appuyez sur le bouton de réinitialisation du MENU alors que le menu (alarme) est affiché, les données affichées sont effacées.

AL

ENREGISTREMENT D'ALARME

Balayage d'alarme

Pour rechercher un enregistrement d'alarme en visualisant les cinq premières secondes de chaque enregistrement d'alarme.

1. Appuyez sur le bouton PAUSE/BALAYAGE en mode stop. « AL SCAN » s'affiche à l'écran. 2. Appuyez sur le bouton FF (ou REW). L'unité fera avancer (ou rembobiner) la bande à haute vitesse et lira les 5 premières secondes de chaque enregistrement d'alarme. Pour annuler le mode de balayage d'alarme, appuyez sur le bouton STOP. 3. Pendant que l'enregistrement désiré est en cours de lecture, appuyez sur le bouton LECTURE. La lecture commence et le mode de balayage d'alarme est annulé.

ENREGISTREMENT MINUTÉ

Il existe deux méthodes pour l'enregistrement minuté. Appuyez sur le bouton | (ou ) pour définir l'arrêt de l'enregistrement pour tous les jours ou certains jours de la semaine (ex : 00), puis appuyez sur le bouton.

Exemple 1 : Enregistrement tous les samedis de

9h00 à 17h00, en mode 24 heures (vitesse d'enregistrement).

La position « SPD » (vitesse d'enregistrement) commence à clignoter.

1. Assurez-vous que la date et l'heure sont correctes. 2. Chargez une cassette avec l'onglet anti-effacement. 3. Appuyez sur le bouton AUDIO/MENU jusqu'à ce que le menu (RÉGLAGE MINUTERIE) s'affiche.

« SUN » (dimanche) clignote.

Appuyez sur le bouton | (ou ) pour sélectionner la vitesse d'enregistrement (ex : 24), puis appuyez sur le bouton. « N » commence à clignoter. Appuyez sur le bouton | (ou ) pour sélectionner « Y »

L'enregistrement se déroulera.

L'enregistrement n'aura pas lieu.

4. Pressez le bouton ] jusqu'à ce que « Assis » (samedi) clignote. 5. Pressez le bouton.

La position des heures de début d'enregistrement commence à clignoter.

6. Pressez le bouton 1 (ou j) pour définir l'heure de début de l'enregistrement (ex : 09), puis appuyez sur le bouton. La position des minutes de début d'enregistrement commence à clignoter. 7. Pressez le bouton 1 (ou j) pour définir les minutes de début de l'enregistrement (ex : 00), puis appuyez sur le bouton 4. La position des heures de fin d'enregistrement commence à clignoter. 8. Pressez le bouton 1 (ou j) pour définir l'heure de fin d'enregistrement (ex : 17), puis appuyez sur le bouton. La position des minutes de fin d'enregistrement commence à clignoter.

NOTE :

Si l'heure d'arrêt définie est antérieure ou égale à l'heure de début définie, le magnétoscope considérera l'heure d'arrêt comme étant le jour suivant, et le « T » sera affiché à côté de l'heure de fin d'enregistrement.

Répétez les étapes G pour programmer les enregistrements pour les autres jours de la semaine. H. Appuyez sur le bouton PAUSE/balayage, l'écran normal s'affiche. I. Appuyez sur le bouton TIMER. L'indicateur d'enregistrement s'allumera sur l'affichage numérique, le magnétoscope est maintenant en mode d'enregistrement différé.

NOTES :

Pour modifier, annuler ou arrêter la minuterie d'enregistrement, appuyez sur le bouton TIMER pour annuler le mode d'enregistrement programmé.

Un enregistrement programmé de plus de 24 heures ne peut pas être défini aux lignes 7 et 8. Sur la ligne 7, définissez l'heure de début de l'enregistrement. Sur la ligne 8, réglez l'heure de début à 0, puis définissez la durée d'enregistrement, la vitesse et sélectionnez « Y » ou « N ».

Pour enregistrer tous les jours à la même heure, sélectionnez la ligne « dly » à l'étape.

PROGRAMME D'ENREGISTREMENT MINUTERIE

Définition des vacances

En définissant les jours fériés, l'enregistrement programmé sera effectué ces jours-là, comme pour les dimanches.

1. Appuyez sur le bouton AUDIO/MENU jusqu'à ce que le menu (SET de HOLIDAY) s'affiche.

2. Appuyez sur le bouton | (ouj) pour définir le jour de la location vacances, puis appuyez sur le bouton 3. Appuyez sur le bouton 1 (ouj) pour définir le mois de la vacances. 4. Appuyez sur le bouton « (ou) », la ligne suivante pour définir des clignotant.

? Répétez les étapes 4 pour définir une vingtaine de jours.

5. Appuyez sur le bouton PAUSE/balayage, l'écran normal s'affiche. ? La procédure d'établissement est maintenant terminée.

NOTE :

Si la définition de vacances, veillez à ce qu'un minuteur d'enregistrement est L'AUDIO de presse / MENU bouton jusqu'à la Définissez pour dimanche. Si ce n'est pas le cas, cette fonction ne fonctionnera pas. Menu (TIMER définie) s'affiche.

Changer un minuteur de programme d'enregistrement

1. Appuyez sur le bouton AUDIO/MENU jusqu'à ce que le menu (TIMER définie) s'affiche. 2. Appuyez sur le bouton « (ou) ) jusqu'à ce que la mise en correct clignote. 3. Appuyez sur le bouton I (ouj) pour corriger le paramètre. 4. Appuyez sur le bouton PAUSE/balayage, l'écran normal s'affiche. 5. Appuyez sur le bouton TIMER.

Pour annuler un minuteur de programme d'enregistrement

1. Appuyez sur le bouton AUDIO/MENU jusqu'à ce que le menu (TIMER définie) s'affiche. 2. Appuyez sur le bouton « (ou] ) jusqu'à ce que le « Y » correspondant à la minuterie d'enregistrement pour annuler est clignotant.

3. Appuyez sur le bouton | (ouj) pour sélectionner « N ».

4. Appuyez sur le bouton PAUSE/balayage, l'écran normal s'affiche. 5. Appuyez sur le bouton TIMER.

Pour annuler toutes les programmations de minuterie d'enregistrement

1. Appuyez sur le bouton AUDIO/MENU jusqu'à ce que le menu (TIMER définie) s'affiche. 2. Appuyez sur le bouton MENU pour réinitialiser.

? Tous les enregistrements de minuterie programmés sont effacés.

3 Appuyez sur le bouton PAUSE/balayage, l'écran normal s'affiche.

PROGRAMME MINUTERIE D'ENREGISTREMENT

REMARQUES :

. Pendant l'enregistrement programmé ou en attente, tous les boutons du magnétoscope, sauf le bouton TIMER, sont désactivés. En cas de coupure de courant, l'enregistrement sera interrompu. Lorsque le courant est rétabli, l'enregistrement reprendra si l'heure d'arrêt n'est pas encore atteinte, et « P » s'affichera sur l'affichage numérique. La batterie interne du magnétoscope est complètement rechargée après que le magnétoscope a été branché sur une prise de courant pendant 48 heures et elle conserve tous les réglages en mémoire jusqu'à 30 jours. . Réglez les enregistrements programmés de manière à ce qu'ils ne se chevauchent pas. Dans ce cas, celui dont l'heure de début est la plus tôt aura la priorité. (Voir le graphique ci-dessous).

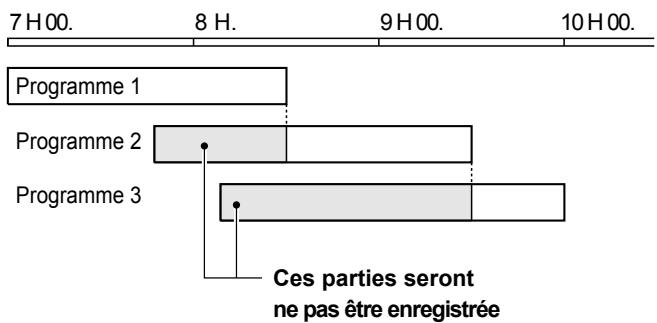

Pour définir deux ou plusieurs enregistrements programmés pour la même période, appuyez sur le bouton (ou) jusqu'à ce que le jour de la période pour le deuxième enregistrement clignote, puis appuyez sur le bouton (ou) pour définir le jour souhaité dans la période. Si aucun enregistrement programmé n'est défini ou si une cassette avec l'onglet anti-effacement est chargée, lorsque le bouton TIMER est enfoncé, l'indicateur d'enregistrement programmé « » clignotera et un buzzer se fera entendre. Si « OFF » est affiché sur l'affichage numérique, l'enregistrement programmé n'est pas possible afin d'éviter que la bande soit enregistrée pendant cette période.

ENREGISTREMENT À L'AIDE D'UNE MINUTERIE EXTERNE

ENTRÉE DE MINUTERIE

L'enregistrement peut être contrôlé par un signal de démarrage/arrêt externe entrant par la borne EXT TIMER.

Exemple 2 : enregistrement à l'aide de l'entrée

EXT TIMER en mode 12 heures.

mode de 12 heures.

REMARQUE :

L'enregistrement par minuterie externe ne peut être défini que sur la ligne 9 (« EXT ») du menu (TIMER défini).

1 Suivez les étapes 1 à 3 sous « PROGRAMME MINUTERIE D'ENREGISTREMENT » à la page 17.

5 Suivez les étapes 4 et 5 sous « PROGRAMME MINUTERIE D'ENREGISTREMENT » à la page 17.

de signaler qu'un signal externe est d'entrée, « E » sera allumé pour l'affichage numérique et l'enregistrement aura lieu.

NOTES :

D'autres enregistrements de minuterie à l'aide de la procédure standard peuvent également être programmés. Lorsqu'il y a un signal à l'entrée de la minuterie EXT DANS la borne, « E » s'affiche sur l'affichage numérique et l'enregistrement est effectué.

2 Appuyez sur le bouton ] jusqu'à ce que le paramètre "EXT" (externe) clignote.

? La position de "SPD" (vitesse d'enregistrement) va commencer à clignoter.

3 Appuyez sur le bouton | (ou j) pour sélectionner la vitesse d'enregistrement (ex : 12), puis appuyez sur le bouton.

? « N » commencera à clignoter.

4 Appuyez sur le bouton | (ou j) pour sélectionner « Y ».

LECTURE NORMALE

Lecture normale

1 Allumez le magnétoscope et le téléviseur. 2 Chargez la cassette vidéo. 3 Appuyez sur le bouton Rec./PLAY vitesse pour sélectionner la vitesse de lecture.

? La vitesse de lecture sélectionnée s'affiche sur l'affichage numérique.

NOTE :

Un effet de mouvement lent ou une lecture accélérée peut être obtenu en utilisant une vitesse de lecture plus lente ou plus rapide que la vitesse utilisée pour l'enregistrement.

4 Appuyez sur le bouton lecture.

Démarrage de la lecture. Si nécessaire, ajuster le suivi pour éliminer le bruit de l'image.

5 Pour arrêter la lecture, appuyez sur le bouton arrêt. Pour avancer ou rembobiner la bande, appuyez sur le bouton FF ou REW.

NOTES :

1. Une bande enregistrée sur un magnétoscope à laps de temps d'un autre fabricant ne peut pas être lue sur cet appareil. Une bande enregistrée sur ce magnétoscope ne peut pas être lue sur un magnétoscope à laps de temps d'un autre fabricant.

Contrôle de suivi.

S'il y a du bruit dans l'image lors de la lecture,

1 En regardant l'image de la lecture, appuyez et maintenez le bouton SUIVI/V. STILL + afin de minimiser le bruit. 2 Si elle ne peut pas être minimisée, appuyez sur le bouton SUIVI/V. STILL.

Contrôle de verrouillage vertical

En mode image fixe,

1 Appuyez et maintenez le bouton SUIVI/V. STILL + pour réduire le roulement vertical de l'image. 2 Si elle ne peut pas être corrigée, appuyez sur le bouton SUIVI/V. STILL.

Lecture audio

La vitesse de lecture doit être la même que la vitesse d'enregistrement pour une lecture normale de l'audio. Pour une bande enregistrée en mode d'enregistrement de 12 heures et 24 heures, à la lecture audio, appuyez sur le bouton AUDIO ON/MENU après avoir appuyé sur le bouton lecture. " " s'affichera à gauche de la vitesse de lecture sur l'afficheur numérique.

NOTE :

Du bruit apparaît dans l'image lorsque la lecture audio est utilisée dans les modes de 12 ou 24 heures.

LECTURE SPÉCIALE

1. Appuyez sur le bouton FF (ou REW) pendant la lecture normale. L'image peut être vue alors que la bande est avancée (ou rembobinée) à haute vitesse. 2. Pour revenir à la lecture normale, appuyez à nouveau sur le bouton.

NOTES :

Pendant la recherche d'image, des barres horizontales (bruit) apparaissent dans l'image. Le son est coupé.

Image fixe

1. Appuyez sur le bouton PAUSE/balayage pendant la lecture normale. Une image fixe peut être vue. 2. Pour revenir à la lecture normale, appuyez à nouveau sur le bouton.

NOTES :

Si le mode pause dure 5 minutes ou plus, le magnétoscope passera en mode arrêt pour éviter d'endommager la bande. Si l'image est instable (défilement vertical), ajustez la commande de verrouillage vertical pour corriger.

Avance image par image

1. Appuyez sur le bouton FF en mode image fixe. L'image fixe avance d'une seule image (champ). 2. Pour revenir à la lecture normale, appuyez à nouveau sur le bouton.

RÉGLAGE DU VERROU DE SÉCURITÉ

La fonction de verrouillage de sécurité est conçue pour empêcher l'arrêt accidentel de l'enregistrement si le bouton d'arrêt est pressé par inadvertance.

1. Tout en maintenant le bouton TRACKING/V.STILL +, appuyez sur le bouton REC/PLAY SPEED.

2. "" s'affiche sur l'affichage numérique.

Pour annuler le verrouillage de sécurité, tout en maintenant le bouton TRACKING/V.STILL +, appuyez sur le bouton REC/PLAY SPEED. Les "" seront effacés de l'affichage numérique.

NOTES :

Même si le verrou de sécurité s'applique, toutes les commandes, sauf celle d'annuler le verrou de sécurité, sont désactivées. Le verrouillage de sécurité ne peut être engagé lorsqu'un menu est affiché.

RÉGLAGE DU BUZZER

Si vous le souhaitez, un buzzer peut vous avertir lorsqu'une alarme ou un enregistrement a lieu, lorsque la bande a atteint la fin ou lorsque les boutons sont enfoncés sur le magnétoscope.

1. Appuyez sur le bouton AUDIO/MENU jusqu'à ce que le menu (UP 2) s'affiche.

2. Appuyez sur le bouton ] jusqu'à l'élément souhaité pour lequel la fonction du buzzer sera réglée ; il clignote. 3. Appuyez sur le bouton 1 (ou j) pour définir « Y » pour les fonctions décrites ci-dessous.

ALARME EN...... Le buzzer se fera entendre lors de l'enregistrement de l'alarme.

FIN DE BANDE.... Le buzzer se fera entendre lorsque la fin de la bande est atteinte lors de l'enregistrement.

TOUCHES EN...... Le buzzer se fera entendre lorsqu'un des boutons du magnétoscope est enfoncé.

4. Appuyez sur le bouton PAUSE/BALAYAGE ; l'écran normal s'affiche.

La procédure de réglage est maintenant terminée.

NOTES :

Si « N » est défini, le buzzer ne se fera pas entendre.

1. Pendant le mode d'enregistrement programmé, le mode verrouillage de sécurité et le mode d'enregistrement d'alarme, le buzzer ne se fera pas entendre lorsqu'un bouton lié à l'un de ces modes est pressé, même si « Y » est défini pour l'élément « TOUCHES EN ».

VÉRIFICATION DE LA DURÉE D'UTILISATION

1. Appuyez sur le bouton AUDIO/MENU jusqu'à ce que le menu (TEMPS UTILISÉ) s'affiche. La durée d'utilisation des têtes, la durée et la puissance sont affichées. 2. Appuyez sur le bouton PAUSE/BALAYAGE pour revenir à l'écran normal.

Exemple

VIDEO 00003H

PUISSANCE 00007H

REMARQUE :

Les données (temps utilisé) ne peuvent pas être réinitialisées.

VÉRIFICATION DES PANNES DE COURANT ET DES DÉFAUTS DE CONDENSATION

1. Appuyez sur le bouton AUDIO/MENU jusqu'à ce que les menus (Panne de courant) et (Condensation) s'affichent. Le nombre de pannes de courant, ainsi que la date et l'heure de la dernière panne et de la récupération, sont affichés. Le nombre de défauts dus à la condensation, ainsi que la date et l'heure du dernier défaut et de la récupération, sont affichés. 2. Appuyez sur le bouton PAUSE/BALAYAGE pour revenir à l'écran normal.

REMARQUE :

Si vous appuyez sur le bouton de réinitialisation du MENU alors que les menus (Panne de courant) et (Condensation) sont affichés, les données sont effacées.

Le symbole « P » est effacé de l'affichage numérique.

Exemple

>

ÉCHEC 002 11-10 07:15.

RÉCUPÉRATION 11-10 07:30.

001 ÉCHEC 10-10 11:00.

RÉCUPÉRATION 10-10 12:00.

BORNES DE SORTIE

FIN DE BANDE SUR TERMINAL

Lors de l'enregistrement, lorsque la fin de l'enregistrement est atteinte ou lorsque le compteur de bande indique 2 heures 57 minutes ou plus, la sortie devient 0 V (niveau bas). Lors de l'enregistrement en mode répétition automatique, lorsque la fin de la bande est atteinte, la sortie devient 0 V (niveau bas) pendant environ 2 secondes seulement. Pour réinitialiser la sortie, appuyez sur le bouton Arrêt ou Éjection.

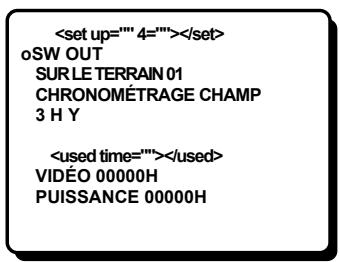

FIN DE BANDE SUR TERMINAL - PARAMÈTRE DE SORTIE

1. Appuyez sur le bouton AUDIO/MENU jusqu'à ce que le menu (jusqu'à 3) s'affiche.

2. Appuyez sur le bouton ] jusqu'à ce que le paramètre « FIN DE BANDE SORTIE » clignote. 3. Appuyez sur le bouton 1 (ou ) pour sélectionner le mode de sortie souhaité.

- 3M : La sortie devient 0 V (niveau bas) lorsque le compteur de bande atteint « 2:57:00 » ou lorsque la bande atteint la fin. - END : La sortie devient 0 V (niveau bas) lorsque la bande arrive à la fin.

4. Appuyez sur le bouton PAUSE/BALAYAGE, l'écran normal s'affiche.

AVERTISSEMENT SUR TERMINAL

Si des arrêts de bande ou tout autre problème surviennent, la sortie devient 0 V (niveau bas). Pour réinitialiser la sortie, débranchez le cordon d'alimentation, puis rebranchez-le ou appuyez sur le bouton Réinitialiser tout.

REMARQUE :

Si la sortie est 0 V (niveau bas) en raison du fonctionnement du détecteur de bourrage, elle peut être réinitialisée en appuyant simplement sur le bouton Arrêt.

COM Terminal

Terminal commun de masse (GND) lors de la connexion d'autres terminaux de dispositifs externes.

BORNES DE SORTIE

Terminal SW OUT

Lors de l'enregistrement, un signal d'impulsion est émis sur le terminal SW OUT.

Ce terminal est habituellement relié à l'interrupteur d'entrée

(SW IN) de dispositifs comme une unité de commutation de caméra, ou un compresseur Quad.

Paramètre de sortie du terminal SW OUT

1. Appuyez sur le bouton AUDIO/MENU jusqu'à ce que le menu complet (jusqu'à 4) s'affiche.

Le paramètre de champ (ou FRAME) clignote.

REMARQUE :

Si « TIMING » pour cadre (voir l'objet 4), « FRAME » sera indiqué au lieu de « Champ ».

2. Appuyez sur le bouton 1 (ou ) pour définir l'intervalle du signal d'impulsion.

Les paramètres disponibles sont :

FIELD 01, 02, 03, 04, 05, 10, 30 ou champ 60

FRAME. 01, 02, 03, 04, 05, 10, 30 ou frame 60

3. Appuyez sur le bouton J au moment de la sortie. 4. Appuyez sur le bouton | ou pour définir « Champ » ou « Cadre »

FIELD : 1 impulsion est sortie après chaque champ. Définissez le nombre de champs.

FRAME : 1 impulsion est sortie après chaque image. Définissez le nombre d'images.

5. Appuyez sur le bouton ].

Le paramètre « 3 H » commence à clignoter.

6. Appuyez sur le bouton I (ou J) pour définir le « 3 H »

Y : Lors de l'enregistrement en mode 3 heures, un signal d'impulsion est sorti.

N : Lors de l'enregistrement en mode 3 heures, un signal d'impulsion n'est pas sorti.

7. Appuyez sur le bouton PAUSE/balayage, l'écran normal s'affiche.

Jack distant

1. Vous pouvez utiliser une unité de contrôle à distance VA-RMN01 (v séparation) pour contrôler à distance le magnétoscope. Le contrôle à distance du MVR est possible en connectant un contrôleur à distance avec un circuit comme indiqué ci-dessous, pour la prise de télécommande.

NOTES :

Utilisez un bouchon de type mini-jack 3,5 mm. La connexion doit être faite à l'aide d'un câble blindé de 5 mètres de long maximum.

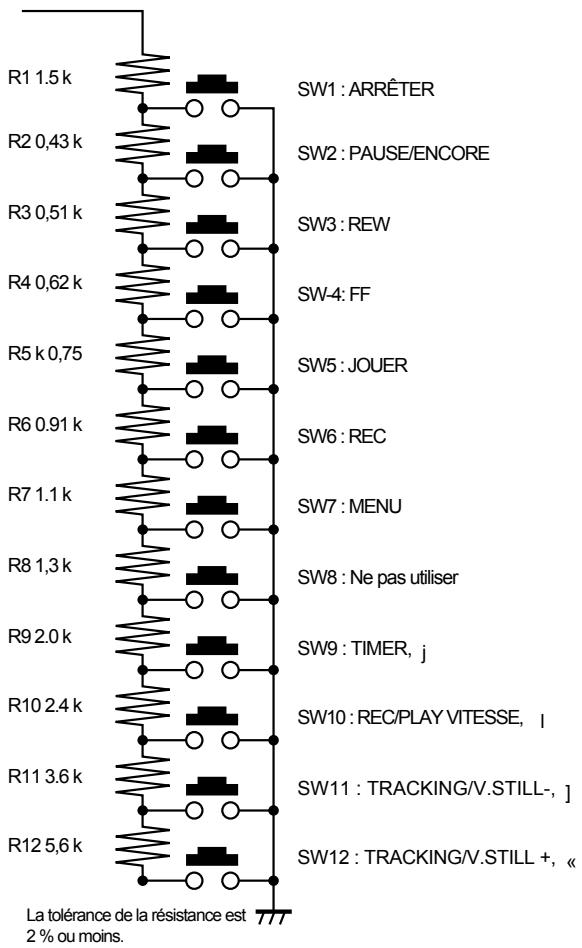

Circuit de contrôle à distance

NOTES :

• Les fonctions non disponibles sur le magnétoscope ne seront pas exposées. La vitesse de REC/lecture et le bouton sur les VA-RMN01 fonctionneront comme sur le magnétoscope, ainsi que le bouton TIMER.

ENTRETIEN

Inspection quotidienne

Les inspections quotidiennes suivantes sont recommandées afin d'assurer le fonctionnement à long terme et sans difficulté de l'unité.

Les inspections quotidiennes sont particulièrement importantes si l'enregistrement AutoRepeat est utilisé.

Procédure d'inspection

1. Allumez le magnétoscope, la caméra, le moniteur TV et autres périphériques connectés. 2. Vérifiez que l'image reçue sur l'écran de télévision est correcte. 3. Vérifiez que l'affichage à l'écran de la date et de l'heure est correct. 4. Pour vérifier l'état de l'enregistrement de la journée précédente, rembobinez la bande enregistrée de quelques secondes. 5. Appuyez sur le bouton PLAY et vérifiez que la lecture de l'image est correcte. Vérifiez en particulier la lecture des laps de temps d'enregistrement. 6. Vérifiez que la date et l'heure inscrites sont correctes.

NOTES :

Si le verrouillage de sécurité est en jeu, il doit être libéré avant de procéder à l'inspection. Si un problème est découvert lors de l'inspection, désactivez le magnétoscope, débranchez le cordon d'alimentation, puis consultez votre concessionnaire.

Inspection périodique

L'entretien et le contrôle périodique doivent être confiés à votre concessionnaire.

S'il y a du bruit dans l'image de lecture et qu'il ne peut pas être éliminé à l'aide du contrôle de suivi, cela peut indiquer que les têtes vidéo ont besoin de nettoyage.

Les têtes vidéo doivent être inspectées toutes les 1 000 heures d'utilisation afin de déterminer si elles doivent être remplacées.

L'utilisation des têtes vidéo peut être vérifiée à l'aide du menu (temps utilisé).

Soins de la tête et nettoyage

Le magnétoscope est équipé d'une tête de nettoyage automatique. Dans des conditions normales, les têtes ne devraient pas nécessiter de nettoyage supplémentaire.

Nettoyage du boîtier

Nettoyez l'extérieur du boîtier avec un chiffon propre et doux, humidifié avec de l'eau tiède et essoré.

N'UTILISEZ PAS DE SOLVANTS OU AUTRES TYPES DE PRODUITS DE NETTOYAGE. CES PRODUITS CHIMIQUES PEUVENT DÉCOLORER LE BOÎTIER.

GUIDE DE DÉPANNAGE

Si l'unité ne fonctionne pas normalement lorsque vous suivez les instructions indiquées dans le manuel, veuillez vous référer au tableau ci-dessous.

SYMPTÔME	CAUSE POSSIBLE	MESURES CORRECTIVES
Aucun pouvoir	Le cordon d'alimentation n'est pas connecté.	Brancher le cordon d'alimentation
Aucune image affichée sur le moniteur TV	Les connexions ne sont pas correctes	Vérifiez que toutes les connexions sont correctes
	Le pouvoir de laamera ou moniteur TV n'est pas activée	Allumez tous les péripériques connectés power
Les boutons ne le sont pas répondre	Une cassette n'est pas chargée.	Charger une cassette et allumez le pouvoir
	Toutes les fonctions sont suspendues en raison de l'attendez que la " " "indicateur pour aller au longuet la condensation	d'Attendez que la " " "indicateur pour aller au longuet
	Enregistrement d'alarme	Attendez que l'alarme à fin d'enregistrement
	Le verrouillage de sécurité est engagé.	Annuler le verrou de sécurité
Enregistrement n'est pas possible (la bande est éjecté)	La cassette chargée n'a aucune effacement prévention onglet	Charger une cassette avec onglet effacement de prévention ou l'onglet trou avec du ruban adhésiif
AutoRepeat enregistrement est AL » s'affiche sur l'affichage numérique	Menu Affichage (temps d'alarme), puis appuyez si le bouton MENU réinitialiser pour désactiver la Indicateur de « AL »
Minuterie d'enregistrement n'est possible	L'unité n'est pas définie sur timer enregistrement en attente de mode	Définissez la date et l'heure correctement
	« N » est sélectionné pour les enregistrents de l'affichage numérique	Appuyez sur le bouton TIMER pour afficher ''' sur l'affichage numérique
	« N » est sélectionné pour les enregistrents de l'affichage numérique	Assayez-vous de selectionner « Y » pour le progrégénregistrents de timer
Enregistrement d'alarme n'est possible	pas AFF » s'affiche sur l'affichage numérique	Presse l'éjection, STOP, FF, REW ou JOUER le bouton pour désactiver l'indicateur
Bruit dans la lecture image	Les têtes vidés ont besoin de nettoyage	Nettoyer les têtes vidés
La date et l'heure sont non enregistré	Le commutateur sur écran est définis sur le « OFF » position	Définissez le commutateur sur écran de le « sur » position
L'enregistrement de la cassette ne peut pas être éjecté	Problème avec le système	Eteignez le pouvoir, puis sur nouveau

Après une panne de courant

Si après une panne de courant, la vitesse d'enregistrement est réinitialisée en mode 3 heures, c'est en raison de la pile de sauvegarde insuffisamment chargée. Ce n'est pas un défaut de fonctionnement.

Système en panne

Si l'appareil ne fonctionne pas du tout, essayez ce qui suit.

1. Débranchez le cordon d'alimentation puis rebranchez-le.

2. Réinitialisez la mémoire. (Appuyez sur le bouton Réinitialiser. Dans des conditions normales, ne touchez pas le bouton de réinitialisation.) 3. Si le problème n'est pas corrigé après avoir effectué les étapes 1 et 2 quelques fois, veuillez consulter votre revendeur.

SPÉCIFICATIONS

Spécifications générales

Procédé d'enregistrement

Enregistrement audio

Vitesse de bande.

Spécifications des cassettes vidéo

Temps d'enregistrement/lecture

Temps de rembobinage/avance rapide

Norme

Système de balayage hélicoïdal à deux têtes rotatives à double azimut

En modes 3, 12 et 24 heures

23,39 mm/sec (mode 3 heures)

VHS 1/2 pouce

3, 12 et 24 heures (en utilisant des bandes E-180)

environ 2 minutes 45 secondes (en utilisant des bandes E-180)

Couleur PAL CCRRA

Vidéo

Procédé d'enregistrement

Entrée vidéo

Sortie vidéo

Résolution horizontale

Signal de luminance : enregistrement FM

Signaux de chrominance : enregistrement direct converti vers le bas

1 Vc-c, BNC, 75 Ω, asymétrique

1 Vc-c, BNC, 75 Ω, asymétrique

Mode noir et blanc : 350 lignes ou plus

Mode couleur : 250 lignes ou plus

Audio

Entrée

Sortie

Entrée microphone

-8 dBs, prise RCA, 27 kΩ, asymétrique

-8 dBs, RCA broche jack, 600 Ω, déséquilibré

-60 dBs, mini jack de 3,5 mm, 10 k Ω, déséquilibré

Connecteurs

Alarme entrée

Rendement d'alarme

Sortie de fin de bande

Sortie d'avertissement

Sortie de commutateur

Ext timer input

DC 12V « + » entrée

DC 12 V "-" d'entrée

Commun

Entrée de la commande à distance

Entrée de DC 12 V

Active de bas niveau (0V)

DC 5 V (±0,5) / 5,7 kΩ, faible à alarmé

DC 5 V (±0,5) / 5,7 kΩ, faible à fin de bande

DC 5 V (±0,5) / 5,7 kΩ, faible à la mise en garde

DC 5 V (±0,5) / 5,7 kΩ, faible à commutation

Active de bas niveau (0PH)

DC 12 V

DC 0 V

0 V (GND)

Mini jack de 3,5 mm

Mini jack

Autres spécifications

Plage de température de fonctionnement

Plage d'humidité de fonctionnement

Exigences de puissance

Consommation d'énergie

Dimensions

Poids

5?C40?C

80% ou moins

DC 12 V (10 V à 16 V)

14 W

240 (W) x 96,5 (H) x 335 mm (D)

environ 3,8 kg

NOTE : Les spécifications et l'apparence extérieure de cette unité sont sujettes à changement sans préavis.
