Marque	ONKYO
Modèle	DV-SP506
Type de produit	Lecteur DVD
Résolution vidéo HDMI	Automatique, 480i/576i, 720p, 1080i, 1080p
Formats audio HDMI	Dolby Digital, DTS, PCM linéaire multicanal, DSD (SACD)
Fonctionnalité HDMI	RIHD (Remote Interactive over HDMI)
Connectique	Sortie HDMI
Formats de disques	DVD, DVD-Audio, SACD, CD
Télécommande	Oui
Affichage	Témoin LED HDMI
Réglages	Résolution, sortie audio HDMI
Dépannage HDMI	Affichage des ID de message (MSG ID 001-021)
Compatibilité CEC	Panasonic VIERA LINK, Toshiba REGZA-LINK
Connexion	Directe au téléviseur ou via ampli-tuner AV
Norme HDMI	HDCP
Mode d'emploi	16 pages, format PDF disponible
Dimensions (estimées)	430 x 249 x 46 mm (LxPxH)
Poids (estimé)	2,6 kg
Alimentation	50-60 Hz
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas exposer à l'humidité, utiliser dans un endroit aéré

FOIRE AUX QUESTIONS - DV-SP506 ONKYO

Comment connecter le DV-SP506 à un téléviseur ?

Connectez un câble HDMI de la sortie HDMI du DV-SP506 à l'entrée HDMI du téléviseur. Les signaux vidéo et audio sont transmis via ce câble. Si nécessaire, réglez la résolution HDMI avec le bouton RESOLUTION.

Comment régler la résolution HDMI ?

Appuyez sur le bouton RESOLUTION du DV-SP506 ou de la télécommande pour changer la résolution. Vous pouvez aussi utiliser le menu SETUP : réglez 'HDMI Resolution' sur Automatique, 480i/576i, 720p, 1080i ou 1080p.

Que faire s'il n'y a pas d'image via HDMI ?

Vérifiez que le paramètre 'HDMI Output' est sur ON (pas OFF). Si l'image n'apparaît pas, appuyez sur RESOLUTION pour changer la résolution. Vérifiez aussi les connexions et que l'entrée HDMI du téléviseur est sélectionnée.

Que faire s'il n'y a pas de son via HDMI ?

Assurez-vous que le paramètre 'Sortie HDMI' n'est pas sur 'Arrêt'. Réglez-le sur 'Automatique', '6ch DSD', '6ch PCM' ou '2ch PCM'. Vérifiez la compatibilité de l'ampli-tuner ou du téléviseur avec le format audio.

Comment utiliser la fonction RIHD ?

Activez le système CEC sur les autres appareils compatibles (téléviseur, ampli-tuner). Sur le DV-SP506, réglez 'Contrôle HDMI', 'Contrôle aliment.' et 'Un changement direct' sur 'Marche' dans le menu SETUP.

Quels téléviseurs sont compatibles RIHD ?

Les téléviseurs Panasonic compatibles VIERA LINK et Toshiba compatibles REGZA-LINK sont compatibles RIHD. D'autres appareils compatibles CEC peuvent fonctionner, mais sans garantie.

Comment afficher les IDs de message HDMI ?

Maintenez le bouton DISPLAY du DV-SP506 enfoncé pendant 10 secondes. Un message ID (ex: MSG ID 001) apparaît. Consultez les tableaux du manuel pour résoudre les problèmes.

Que signifie MSG ID 001 ?

MSG ID 001 indique que vous devez éteindre le DV-SP506 et l'appareil connecté, puis les rallumer. Vérifiez que l'appareil fonctionne correctement et que les réglages HDMI correspondent.

Que signifie MSG ID 010 ?

MSG ID 010 signifie que le paramètre 'Sortie HDMI' du DV-SP506 est sur 'Arrêt'. Réglez-le sur 'Automatique', '6ch DSD', '6ch PCM' ou '2ch PCM' pour obtenir du son.

Quels formats audio sont pris en charge ?

Le DV-SP506 prend en charge Dolby Digital, DTS Digital Surround, PCM linéaire multicanal (DVD-Audio) et DSD (SACD) via HDMI.

MODE D'EMPLOI DV-SP506 ONKYO

La norme hdmi vous permet de

• Transmettre des signaux vidéo, audio et de pilotage via un seul câble HDMI.
• Bénéficier de la vidéo haute définition (1080p/1080i/720p).
• Transmettre des signaux vidéo 480i/576i pour les traiter par un ampli-tuner AV ou un téléviseur bénéficiant d'un système de conversion de pointe.
• Bénéficier des formats Dolby Digital et DTS Digital Surround à 5.1 canaux, du format PCM linéaire multicanal (DVD audio) et du format DSD (SACD). Utiliser RIHD (Remote Interactive over HDMI)

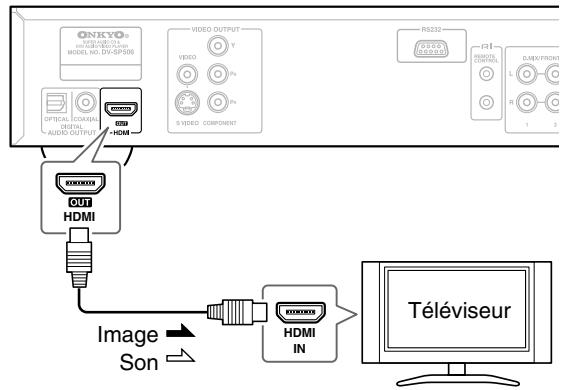

Connexion directe à un téléviseur

Les signaux vidéo et audio sont transmis au téléviseur par le câble HDMI.

Témoin HDMI

Quand le DV-SP506 transmet un signal via sa sortie HDMI OUT, le témoin HDMI du DV-SP506 s'allume. Si le témoin ne s'allume pas, les connexions HDMI ne sont pas correctes ou un élément HDMI branché n'est pas sous tension. Le témoin HDMI clignote tant que le DV-SP506 vérifie un élément HDMI branché.

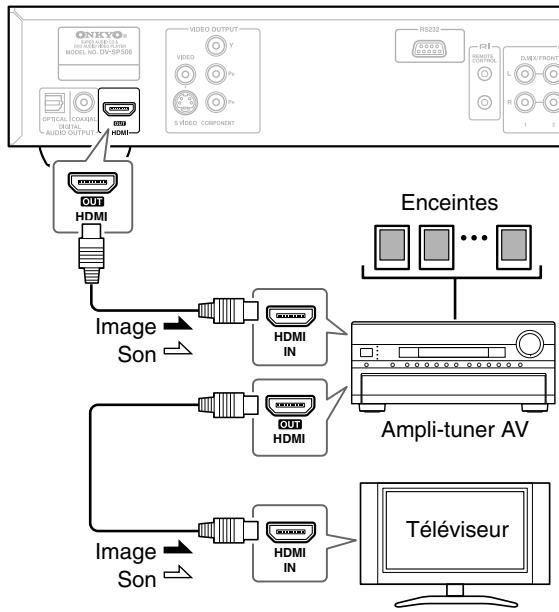

Connexion à un ampli-tuner AV

Les signaux vidéo et audio sont transmis par les câbles HDMI. Vous obtenez un meilleur son en utilisant un ampli-tuner AV.

La méthode de connexion illustrée ici suppose que l'entrée HDMI de l'ampli-tuner AV est compatible avec des signaux DSD et PCM linéaire multicanal transmis via HDMI. Si votre ampli-tuner AV n'est compatible qu'avec la lecture de CD et de DVD vidéo via HDMI, utilisez la "Méthode de connexion ② à la page 21 du manuel d'instructions du DV-SP506. Voyez le manuel d'instructions pour en savoir plus.

S'il n'y a pas d'image via HDMI...

DV-SP506

RESOLUTION

Télécommande

RESOLUTION

Par défaut, le paramètre "HDMI Resolution" est réglé sur "Automatique" : de cette façon, les signaux vidéo sont transmis automatiquement avec une résolution convenant à l'objet HDMI branché. S'il n'y a cependant pas d'image, appuyez sur le bouton [RESOLUTION] du DV-SP506 ou de la télécommande.

Vous pouvez aussi régler la résolution HDMI avec les menus que vous affichez à l'écran du téléviseur en appuyant sur le bouton [SETUP]. Voyez les pages 46 et 50 du manuel d'instructions du DV-SP506 pour en savoir plus.

S'il n'y a pas de son via HDMI...

Par défaut, le paramètre “Sortie HDMI” est réglé sur “Automatique” : de cette façon, les signaux vidéo sont transmis automatiquement avec un format convenant à l’élément HDMI branché. S'il n'y a pas de son, il faut cependant changer le réglage “Sortie HDMI”. Voyez les pages 24–26 ou la page 51 du mode d'emploi du DV-SP506 pour en savoir plus.

Utiliser RIHD

Pour utiliser le pilotage RIHD, vérifie que le système CEC est activé sur vos autres éléments AV compatibles CEC (téléviseur, ampli-tuner AV etc.). Sur le DV-SP506, vérifie que les paramètres “Contrôle HDMI”, “Contrôle aliment.” et “Un changement direct” sont tous réglés sur “Marche”.

Connexion d'éléments compatibles RIHD

Les téléviseurs indiqués ci-dessous (sans ordre particulier) sont compatibles RIHD.

• Téléviseurs Panasonic compatibles VIERA LINK
• Téléviseurs Toshiba compatibles REGZA-LINK

Les éléments autres que ceux mentionnés ci-dessus peuvent également proposer un mode de fonctionnement conjoint s'ils sont compatibles avec la partie CEC de la norme HDMI. Il est cependant impossible de garantir un bon fonctionnement.

Afficher les identifications (ID) des messages pour résoudre les problèmes HDMI

DV-SP506

DISPLAY

Veuillez vérifier le statut de la connexion HDMI en maintenant le bouton [DISPLAY] du DV-SP506 enfoncé pendant 10 secondes jusqu'à ce qu'un message ID apparaisse à l'écran. Comparez le message ID avec les tableaux suivants et vérifiez vos connexions et réglages HDMI sur le DV-SP506 et l'objet connecté. Les numéros de page entre parenthèses correspondent aux pages du manuel d'instructions du DV-SP506.

État de la connexion HDMI et état des réglages HDMI

ID affichée	Message
MSG ID 001	Eteignez le DV-SP506 et l'élement branché puis remettez-les sous tension. Vérifiez que l'élement branché fon-cionne correctement et que les réglages HDMI du DV-SP506 correspondant à cet élément.
MSG ID 005
MSG ID 015

Pas d'image par la connexion HDMI

ID affichée	Message
MSG ID 002	Le paramètre "HDMI Output" est régé sur "OFF". Réglez-le sur "ON"(page 46).
MSG ID 003	Le cable HDMI est peut-être mal branché. Vérifiez la connexion. Vérifiez aussi que l'entrée HDMI du téléviseur ou de l'ampli-tuner AV est configuré correctement pour receivevoir HDMI.
MSG ID 004
MSG ID 005	Vérifiez aussi que l'entrée HDMI du téléviseur ou de l'ampli-tuner AV est configurée correctement pour receivevoir des signaux HDMI.
MSG ID 006	L'élement branché ne reconnaît peut-être pas le système HDCP. Vérifiez si l'élement branché reconnaît le système HDCP.
MSG ID 007	Eteignez le DV-SP506 et l'élement branché puis remettez-les sous tension. Le DV-SP506 est peut-être branché à la prise DVI de l'autre éléments. Certains téléviseurs netrait pas bien les données video du DV-SP506. De plus, avec une connexion DVI, il n'y a pas de son.
MSG ID 008	Le paramètre "Résolution HD" du DV-SP506 est régé sur "480i/576i", "720p", "1080i" ou "1080p". Si vous téléviseur n'accepte pas ces résolutions, désisissez-en une autre (page 46).
MSG ID 009	L'élement branché ne recoit peut-être pas correctement le signal HDMI. Vérifiez les réglages sur l'élement externe.

Pas de son via la connexion HDMI

ID affichée	Message
MSG ID 009	L'élement branché ne recoit peut-être pas correctement le signal HDMI. Vérifiez les régles sur l'élement externe.
MSG ID 010	Le paramètre “Sortie HDMI” du DV-SP506 est régé sur “Arrêt”. Réglez-le sur “Automatique”, “6ch DSD”, “6ch PCM” ou “2ch PCM” (page 51).
MSG ID 021
MSG ID 012	L'élement branché n'est peut-être pas compatible avec Dolby Digital. Réglez le paramètre “Sortie HDMI” du DV-SP506 sur “Automatique” ou “2ch PCM” (page 51).
MSG ID 013
MSG ID 016	L'élement branché n'est peut-être pas compatible avec DTS. églez le paramètre “Sortie HDMI” du DV-SP506 sur “Automatique” ou “2ch PCM” (page 51).
MSG ID 017
MSG ID 020	Durant la lecture d'un disque SACD ou d'un DVD audio, le paramètre “Sortie HDMI” est régé sur “6ch DSD”, “6ch PCM” ou “Arrêt” mais votre ampli-tuner AV ou votre téléviseur n'est pasCompatible avec ces formats audio. Réglez ce paramètre sur “Automatique” ou “2ch PCM”.

Pour en savoir plus, consultez le manuel d'instructions du DV-SP506 et de l'autre composant.
