NX302E, NX 302 E - Système de navigation automobile CLARION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio multimédia
Caractéristiques techniques principales	Écran tactile de 6,2 pouces, résolution 800 x 480 pixels, compatible avec Android Auto et Apple CarPlay
Alimentation électrique	Alimentation 12V
Dimensions approximatives	178 mm x 100 mm x 50 mm
Poids	1,2 kg
Compatibilités	Compatible avec la plupart des véhicules équipés d'un autoradio standard
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	12V DC
Puissance	4 x 50 Watts
Fonctions principales	Lecture de musique via Bluetooth, USB, AUX, radio FM/AM, navigation GPS
Entretien et nettoyage	Nettoyage avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées limitée, vérifier auprès du fabricant
Informations générales utiles	Vérifier la compatibilité avec le système électrique de votre véhicule avant l'achat

FOIRE AUX QUESTIONS - NX302E, NX 302 E CLARION

Comment réinitialiser le CLARION NX302E ?

Pour réinitialiser le CLARION NX302E, maintenez enfoncé le bouton de réinitialisation situé sur le panneau avant pendant environ 10 secondes.

Pourquoi le GPS ne fonctionne-t-il pas sur le CLARION NX302E ?

Vérifiez que l'antenne GPS est correctement connectée et que vous avez une vue dégagée du ciel. Assurez-vous également que le logiciel est à jour.

Comment connecter mon téléphone Bluetooth au CLARION NX302E ?

Activez le Bluetooth sur votre téléphone, puis dans le menu de votre CLARION NX302E, sélectionnez 'Bluetooth' et suivez les instructions pour appairer votre appareil.

Que faire si l'écran reste noir ?

Vérifiez que l'appareil est correctement alimenté. Si l'alimentation est correcte, essayez de le réinitialiser en suivant les étapes de réinitialisation.

Comment mettre à jour la carte GPS sur le CLARION NX302E ?

Téléchargez les mises à jour de carte depuis le site Web de Clarion sur une clé USB, puis insérez-la dans le port USB de l'appareil et suivez les instructions à l'écran.

Le son est faible, comment l'augmenter ?

Vérifiez le niveau de volume sur l'appareil ainsi que les paramètres d'égalisation. Assurez-vous également que le mode 'Silence' n'est pas activé.

Comment changer la langue de l'interface ?

Accédez aux paramètres du système, puis sélectionnez 'Langue' pour choisir la langue souhaitée.

Pourquoi l'appareil ne lit-il pas mes fichiers USB ?

Assurez-vous que le format de fichier est compatible (MP3, WAV, etc.) et que la clé USB est correctement formatée en FAT32.

Comment régler l'heure sur le CLARION NX302E ?

Accédez aux paramètres de l'horloge dans le menu principal et ajustez l'heure selon votre fuseau horaire.

Comment activer la fonction de navigation ?

Appuyez sur l'icône de navigation sur l'écran d'accueil, puis entrez votre destination pour commencer.

MODE D'EMPLOI NX302E, NX 302 E CLARION

Ce guide présente les fonctions de base de l'appareil.

Précautions....2

Panneau de commande .... 3

Mise sous tension 4

Sélection d'une source .... 4

Modes de source 5

Lecture MP3/WMA 5

Fonctionnement du mode vidéo USB....5

Lecture audio iPod ^® 6

Lecture vidéo iPod....6

Mode radio 7

Utilisation Bluetooth 8

Jumelage 8

Menu du téléphone Bluetooth 8

Réalisation d'un appel 8

Lecture audio Bluetooth 8

Première utilisation de Clarion Mobile Map....9

Sélection de la destination de l'itinéraire 9

Écran cartographique....10

Menu d'accès rapide .... 10

Guide d'installation 11

Préparatifs 11

Contenu de l'emballage....11

Précautions d'installation....11

Installation de l'appareil....12

Précautions de branchement 13

Installation de l'antenne GPS 14

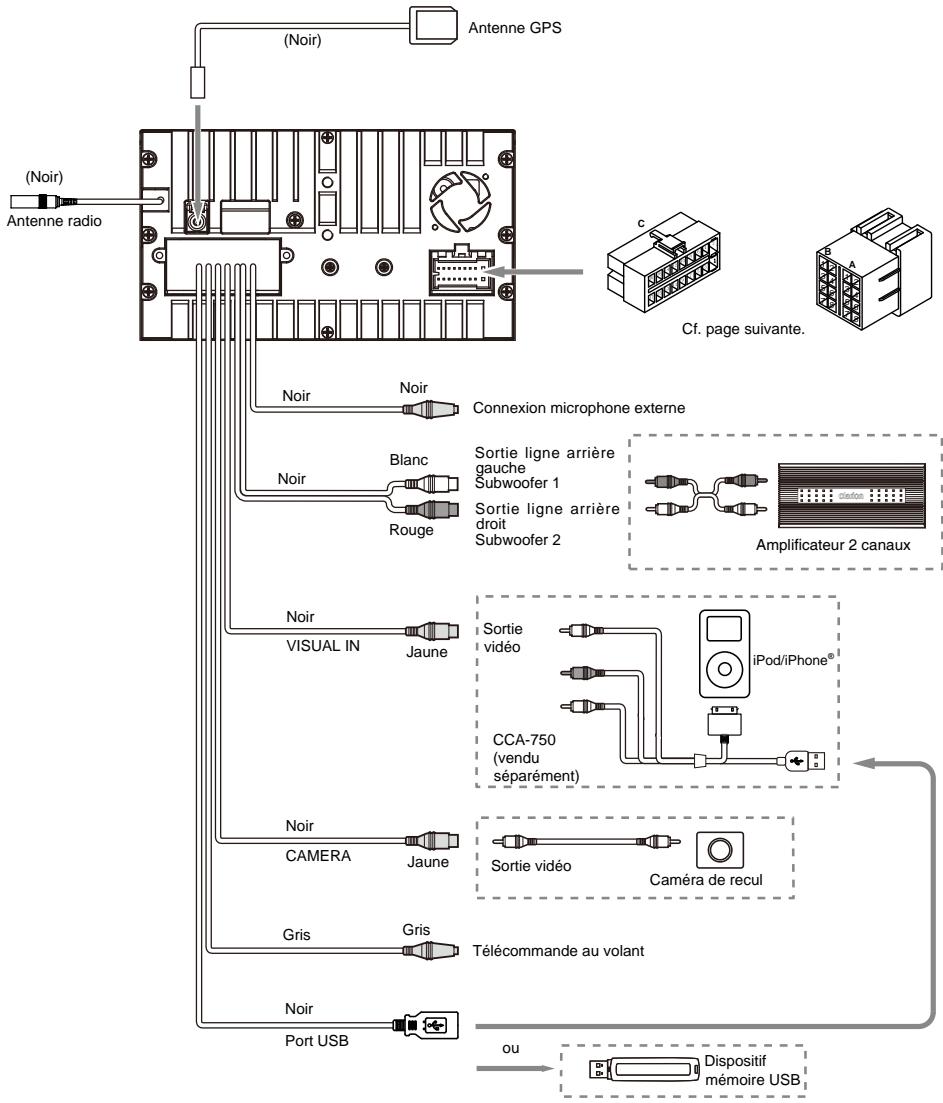

Connexions 15

Remarques

• Pour obtenir plus d'informations sur les fonctions et l'utilisation de ce produit, consultez le Mode d'emploi.
• Les écrans présentés à titre d'exemple peuvent différer des écrans réels. Les écrans réels peuvent être modifiés sans préavis dans le cadre d'améliorations des performances et des fonctions.

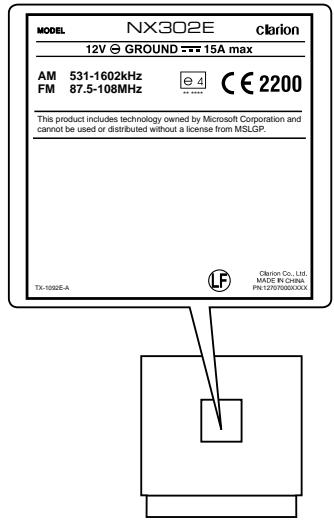

AVERTISSEMENT

Pour des raisons de sécurité, le conducteur ne doit pas actionner les commandes en conduisant. De même, pendant la conduite, le volume doit être réglé à un niveau qui permet de percevoir les sons extérieurs.

1. Cet appareil utilise des pièces et des composants de précision. En cas d'anomalie, vous ne devez jamais ouvrir le boîtier, démonter l'appareil ni lubrifier les pièces rotatives. Contactez votre revendeur ou le centre de réparation Clarion.
2. “Made for iPod,” and “Made for iPhone” mean that an electronic accessory has been designed to connect specifically to iPod, or iPhone, respectively, and has been certified by the developer to meet Apple performance standards.

1. Le nom commercial et le logo Bluetooth® sont des marques déposées qui appartiennent à Bluetooth SIG, Inc. Clarion Co., Ltd. utilise ces marques sous licence.

[■ ALL ] Touche du menu ALL (tous) [▲ ] NAVI/AV [POWER/VOL] Lecteur de carte micro SD Uniquement pour les cartes avec données cartographiques. Ne retirez pas la carte lorsque l'appareil est sous tension. PRise AUX RESET (réinitialiser) [MIC] NX302E claron Bluetooth Prise AUX

Noms des touches

Bouton [POWER/VOL]

• Appuyez sur le bouton pour mettre le système sous tension lorsque l'allumage est en position ON.
• Quand l'appareil est sous tension, appuyez brièvement sur ce bouton pour couper le son.
• Faites tourner le bouton pour augmenter ou diminuer le volume.
• Maintenez cette touche enfoncée pendant plus de 1 seconde pour éteindre l'appareil.

[■ ALL ] Touche du menu ALL (tous)

• Appuyez brièvement sur cette touche pour afficher ou masquer le menu de raccourcis.
• Appuyez longuement sur cette touche pour afficher ou masquer le menu de sources principal.

[▲] Touche NAVI/AV

• Appuyez sur cette touche pour passer au mode navigation ;
• Appuyez à nouveau sur cette touche pour revenir à la source en cours.

Orifice [ MIC ]

- Microphone interne

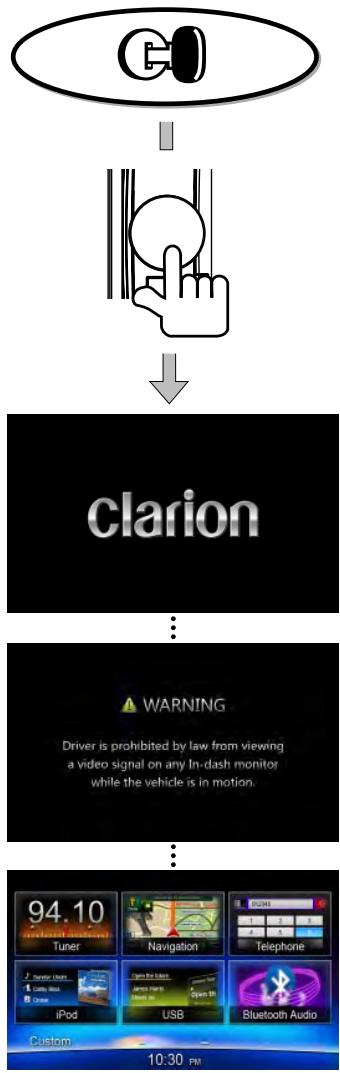

Bouton [RESET] (réinitialiser)

- Appuyez sur cette touche pour charger les paramètres d'origine. Remarque : Lorsque vous enfoncez le bouton de réinitialisation, les fréquences des stations de radio, les titres, etc. mémorisés sont effacés.

Démarrez le moteur. L'appareil est alimenté.

Appuyez sur la touche [POWER/VOL] du panneau pour allumer l'appareil.

Sélection d'une source

Maintenez la touche [■ ALL ] (tous) enfoncée sur la façade jusqu'à ce que le menu de sources principal apparaisse.

Appuyez sur la touche [-] en bas de l'écran pour afficher les sources.

Changez de page en faisant glisser l'écran vers la gauche ou vers la droite ou en appuyant sur les touches [ - ].

Appuyez sur les icônes à l'écran pour accéder au mode de fonctionnement correspondant tels que le mode Disc (disque), Tuner (tuner), Telephone (téléphone), etc.

Quand vous avez choisi le mode source souhaité (par exemple Tuner, USB ou iPod), l'écran suivant s'affiche.

Pendant la lecture, appuyez sur la moitié inférieure de l'écran afin d'afficher la barre de fonctions.

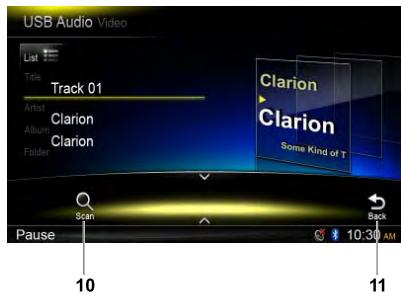

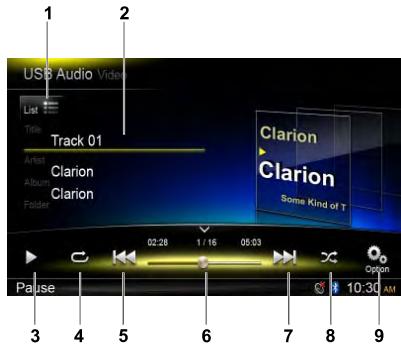

Lecture MP3/WMA

1. Affichage de la liste des dossiers/fichiers (parcourir)
2. Informations relatives au dossier, au titre, à l'artiste ou à l'album
3. Lecture/pause
4. Lecture répétée
5. Morceau précédent Retour rapide (maintenir enfoncé)
6. Barre de progression
7. Morceau suivant Avance rapide (maintenir enfoncé)
8. Lecture aléatoire
9. Affichage des autres options
10. Balayage
11. Retour à la barre de fonctions principale

USB Audio Video List Title Track 01 Artist Album Folder Clarion Clarion Clarion Some Kind of T 02:28 1/16 05:03 Pause 3 4 5 6 7 8 9 Option 10:30 AM

USB Audio Video List Title Track 01 Artist Clarion Album Clarion Folder Clarion Clarion Some Kind of T Scan Pause 10 11 Back 10:30 AM

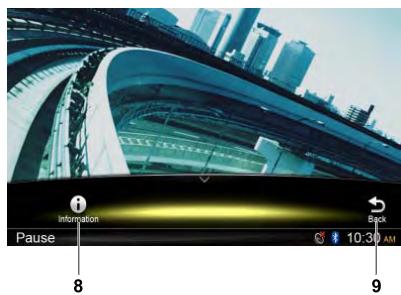

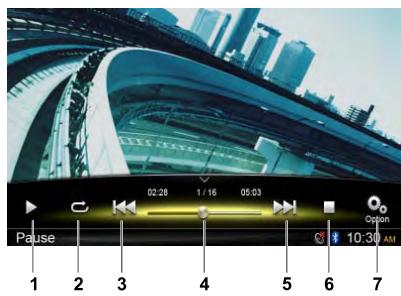

Fonctionnement du mode vidéo USB

1. Lecture/pause
2. Lecture répétée
3. Fichier précédent Retour rapide (maintenir enfoncé)
4. Barre de progression
5. Fichier suivant Avance rapide (maintenir enfoncé)
6. Affichage du menu de liste (parcourir)
7. Affichage des autres options
8. Affichage des informations relatives à la lecture
9. Retour à la barre de fonctions principale

02:28 1/16 05:03 Pause 1 2 3 4 5 6 7 Option 10:30 AM

Information Pause 8 10:30 AM 9

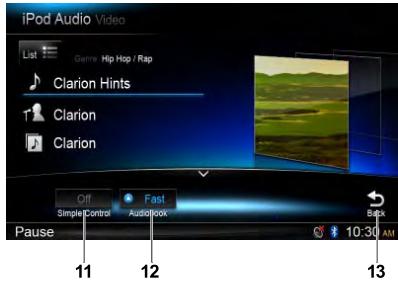

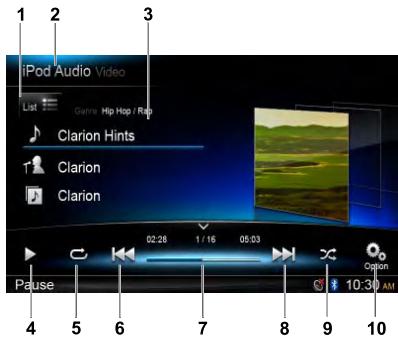

Lecture audio iPod®

1. Affichage de la liste des fichiers (parcourir)
2. Permutation entre audio et vidéo iPod
3. Informations relatives au morceau, à l'artiste ou à l'album
4. Lecture/pause
5. Lecture répétée
6. Morceau précédent Retour rapide (maintenir enfoncé)
7. Barre de progression
8. Morceau suivant Avance rapide (maintenir enfoncé)
9. Lecture aléatoire
10. Affichage des autres options
11. Activation/désactivation de la fonction Simple Control (commande simple)
12. Sélection de la vitesse de lecture des livres audio
13. Retour à la barre de fonctions principale

iPod Audio Video List Game Hip Hop / Rap Clarion Hints Clarion Clarion 02:28 1/16 05:03 Pause 4 5 6 7 8 9 10 Option 10:30 AM

iPod Audio Video List Genre: Hip Hop / Rap Clarion Hints Clarion Clarion Off Simple Control Fast AudioBook™ Pause 11 12 13 10:30 AM

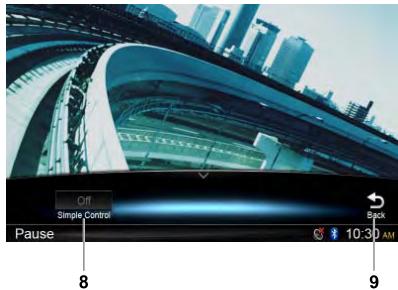

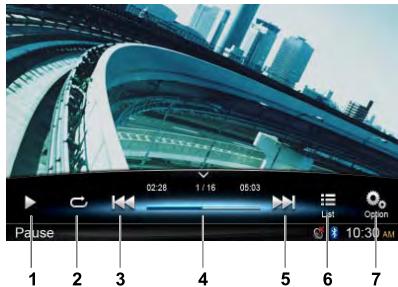

Lecture vidéo iPod

1. Lecture/pause
2. Lecture répétée
3. Fichier précédent Retour rapide (maintenir enfoncé)
4. Barre de progression
5. Fichier suivant Avance rapide (maintenir enfoncé)
6. Affichage du menu de liste iPod
7. Affichage des autres options
8. Activation/désactivation de la fonction Simple Control (commande simple)
9. Retour à la barre de fonctions principale

02:28 1/16 05:03 Pause 1 2 3 4 5 6 7 10:30 AM

Off Simple Control Pause 8 9 10:30 AM

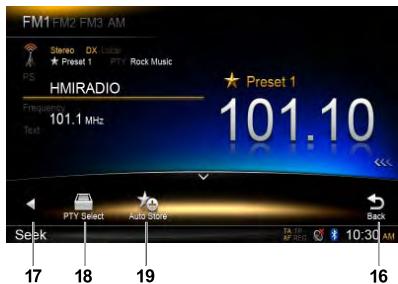

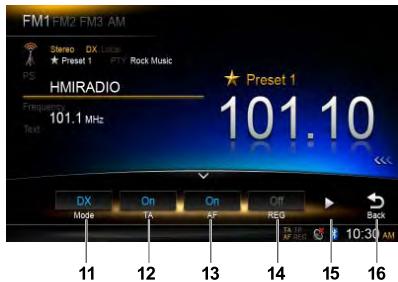

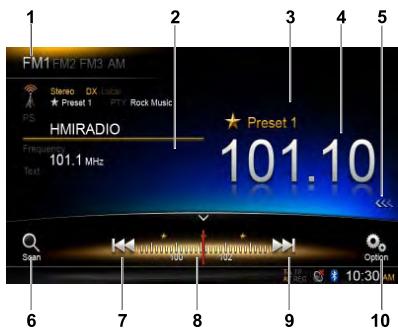

Mode radio

1. Commutateur de fréquence
2. Zone d'informations
3. Numéro de station présélectionnée
4. Fréquence de la station à l'écoute
5. Affichage de la liste des stations présélectionnées
6. Balayage des stations présélectionnées
7. Réglage manuel vers la fréquence inférieure
   Réglage automatique vers la fréquence inférieure (maintenir enfoncé)
8. Barre des fréquences
9. Réglage manuel vers la fréquence supérieure
   Réglage automatique vers la fréquence supérieure (maintenir enfoncé)
10. Affichage des autres options
11. Sélection du mode de recherche locale ou distante
12. Activation/désactivation des annonces routières
13. Activation/désactivation de la fréquence alternative
14. Activation/désactivation du mode régional
15. Affichage de la page suivante
16. Retour à la barre de fonctions principale
17. Affichage de la page précédente
18. Sélection du type de programme
19. Stockage automatique des stations présélectionnées

FM1 FM2 FM3 AM Stereo DX LCKM ★ Preset 1 PTY Rock Music PS HMRADIO Frequency 101.1 MHz Text 101.10 Scan 7 8 9 10 Option 10:30 AM

FM1 FM2 FM3 AM Stereo DX Local ★ Preset 1 PTY Rock Music PS HMRADIO Frequency 101.1 MHz Text 101.10 DX On On Off Mode TA AP REG Back 11 12 13 14 15 16 10:30 AM

FM1 FM2 FM3 AM Stereo DX Local ★ Preset 1 PTY Rock Music PS HMRADIO Frequency 101.1 MHz Text 101.10 Back PRT Select Auto Store 17 18 19 16 10:30 AM

Jumelage

1. Appuyez sur [Custom] (personnaliser) dans le coin inférieur gauche de l'écran principal, puis choisissez [Settings] (paramètres) à l'écran afin d'ouvrir le menu Setting (configuration).
2. Appuyez sur [Setup] (configuration), puis appuyez sur la touche à droite de « Bluetooth » afin d'ouvrir le menu de configuration de Bluetooth.
3. Sélectionnez [On] à droite de « Bluetooth ».
4. Activez la fonction Bluetooth de votre téléphone portable.
5. Ouvrez le menu de configuration Bluetooth de votre téléphone portable.
6. Lancez une recherche de nouveaux périphériques Bluetooth.
7. Sélectionnez NX302E dans la liste de jumelage du téléphone portable.
8. Saisissez le mot de passe. (Le mot de passe par défaut est "0000")
9. Si le jumelage réussit, ⚙ l'icône dans le coin inférieur droit de l'écran devient bleue.

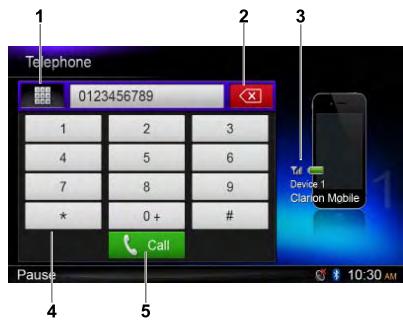

Menu du téléphone Bluetooth

1. Affichage des catégories d'historique
2. Espace en arrière
3. Informations relatives au périphérique jumelé
4. Pavé numérique
5. Appel/fin d'appel

Réalisation d'un appel

- Composition du numéro

1. Saisissez le numéro à l'aide des touches numérotées à l'écran.
2. Appuyez sur la touche [ Call ] pour composer le numéro.
   Appuyez sur la touche [☒] pour supprimer des caractères.
3. Appuyez sur la touche [ ] pour raccrocher.

Pour accéder à l'historique des appels réalisés, reçus ou en absence ou pour consulter le répertoire, appuyez sur la touche.

- Réception d'un appel

Pour répondre à un appel entrant, appuyez sur la touche [ Call ].

* Appuyez sur la touche [ ] pour rejeter un appel entrant.

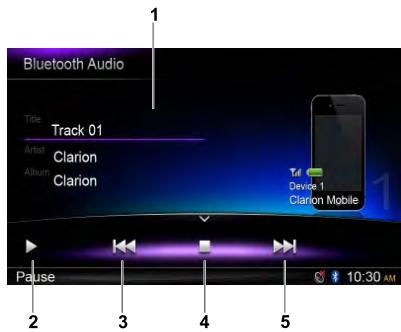

Lecture audio Bluetooth

1. Informations relatives au titre, à l'artiste ou à l'album
2. Lecture/pause
3. Morceau précédent
   Retour rapide (maintenir enfoncé)
4. Arrêt
5. Morceau suivant
   Avance rapide (maintenir enfoncé)

Telephone [phone] 6 7 8 9 * 0 + # Call Pause 10:30 AM

Bluetooth Audio Title Track 01 Artist Clarion Album Clarion Device 1 Clarion Mobile Pause 2 3 4 5 10:30 AM

À la première exécution de Clarion Mobile Map, vous devez réaliser les opérations suivantes :

1. Sélectionner la langue de l'interface de l'application. Vous pourrez la modifier ultérieurement via le menu Settings (paramètres).
2. Sélectionner la langue et la voix du guidage vocal. Vous pourrez les modifier ultérieurement via le menu Settings (paramètres).
3. Lire et accepter le Contrat de licence d'utilisateur final.
4. Lire et accepter l'avertissement sur la sécurité routière.
   Une fois ces opérations terminées, le menu Navigation (navigation) s'affiche et vous pouvez

commencer à utiliser Clarion Mobile Map.

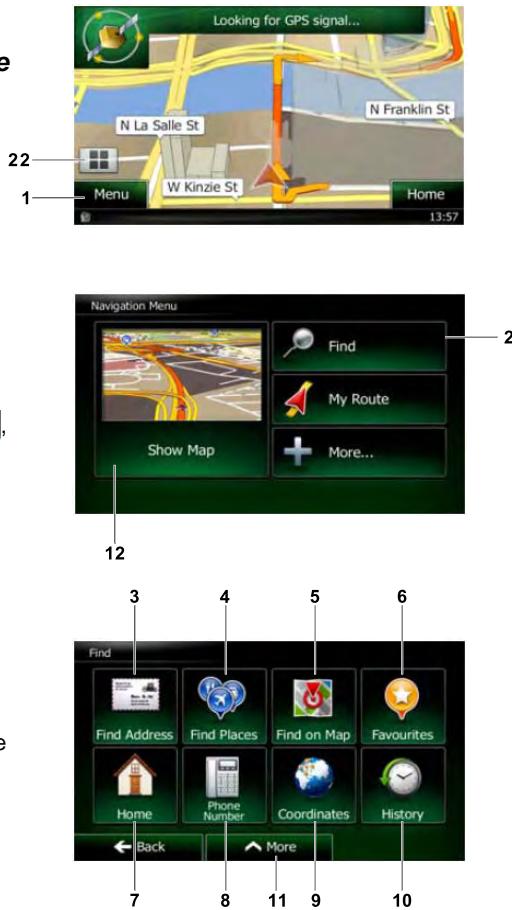

Sélection de la destination de l'itinéraire

Pour saisir une adresse en tant que destination, procédez comme suit :

1. Si l'écran cartographique est affiché, tapez sur Menu pour revenir au menu Navigation (navigation).

2. Dans le menu Navigation (navigation), tapez sur les boutons suivants : Find,

1. Sélection d'une destination via la saisie de l'adresse ou du code postal
2. Sélection de la destination parmi les lieux d'intérêt
3. Sélection d'un emplacement sur la carte en guise de destination
4. Sélection de la destination parmi les favoris
5. Sélection de l'emplacement d'origine
6. Recherche d'un lieu d'intérêt à l'aide du numéro de téléphone

- Pour obtenir des informations sur les autres méthodes, consultez le mode d'emploi.

1. Saisie des coordonnées de la destination
2. Sélection d'une destination récente dans l'Historique
3. Options complémentaires

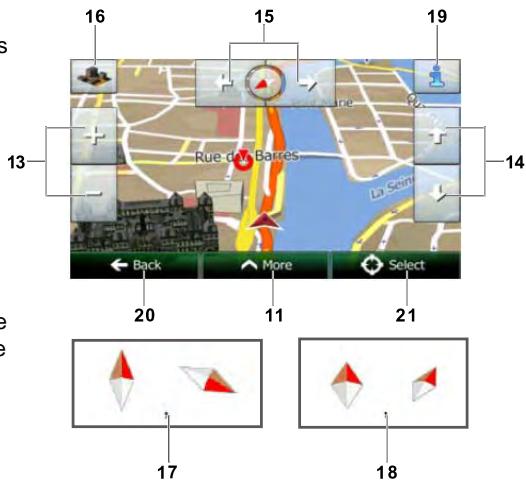

Écran cartographique

1. Pour agrandir cette petite carte et ouvrir l'écran cartographique, tapez sur le bouton [Show Map] (afficher la carte).
2. Zoom avant et zoom arrière
3. Basculement vers l'avant et vers l'arrière
4. Rotation vers la gauche ou vers la droite
5. Représentation 2D ou 3D
6. Boussole en représentation 2D
7. Boussole en représentation 3D
8. Informations sur le lieu
9. Retour à la navigation normale
10. Sélection de la destination

16 15 19 13 Rue des Barres La Seim 20 11 21 Back More Select 17 18

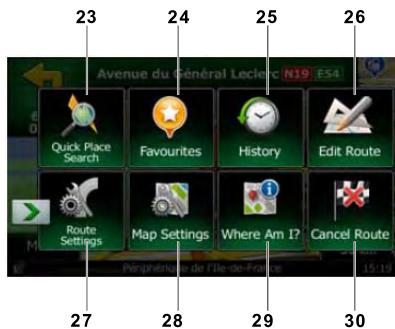

Menu d'accès rapide

1. Le menu d'accès rapide reprend une sélection de commandes et de fonctions les plus souvent sollicitées durant la navigation. Tapez sur pour ouvrir ce menu directement depuis l'écran cartographique.
2. Find / Find Places /Quick Search (rechercher/rechercher des lieux/recherche rapide) (Cette fonction permet de trouver un lieu sur l'itinéraire ou à proximité de votre position actuelle si aucun itinéraire n'a été calculé.)
3. Find / Favourite (rechercher/favoris) (Cette touche ouvre la liste de vos destinations favorites.)
4. Find / History (rechercher/historique) (Cette touche ouvre la liste de l'historique. Vous pouvez y sélectionner une destination antérieure.)
5. My Route / Edit Route (mon itinéraire/modifier l'itinéraire) (Cette touche lance la fonction de modification de l'itinéraire.)
6. More / Settings / Route Settings (avancé/ paramètres/paramètres d'itinéraire) (Cette touche permet d'accéder aux

23 24 25 26 Avenue du Général Leclerc N19 E54 Quick Place Search Favourites History Edit Route Route Settings Map Settings Where Am I? Cancel Route 27 28 29 30 Perphénique de l'Île-de-France

paramètres en rapport avec l'itinéraire.)

1. More / Settings / Route Settings (avancé/ paramètres/paramètres de la carte) (Cette touche permet d'accéder aux paramètres en rapport avec la carte.)
2. Tapez sur le champ Current Street (rue actuelle) de l'écran cartographique (Cette touche ouvre un écran spécial qui fournit des informations sur la position actuelle et qui propose une touche pour réaliser une recherche sur les services d'urgence et de dépannage situés à proximité.)
3. My Route / Cancel Route (mon itinéraire/annuler l'itinéraire) (Cette touche annule l'itinéraire et arrête la navigation. Cette touche est remplacée par la suivante si des jalons ont été définis.)

Préparatifs

Batterie du véhicule

1. Cet appareil est conçu exclusivement pour les véhicules avec une alimentation de 12 V à masse négative.
2. Lisez ces instructions attentivement.
3. Veillez à bien débrancher la borne « ⊙ » de la batterie avant de commencer. Cette opération a pour but d'éviter les courts-circuits lors de l'installation.

Contenu de l'emballage

Appareil principal....1

Connecteur pour fil ....1

Antenne GPS....1

ATTACHE pour le câble de l'antenne GPS3

ADHÉSIF DOUBLE-FACE pour l'antenne

GPS....1

Chiffon de nettoyage ....1

Carte de garantie....1

Guide de démarrage rapide......1

Mode d'emploi (CD-R)....1

Boulons à encastrer (M5x6) ......8

Vis à tête hexagonale (M5x6)......8

Goujon arrière....1

Pièces en caoutchouc ....1

Câble AV 1

Précautions d'installation

1. Préparez toutes les pièces nécessaires avant de procéder à l'installation de l'appareil.
2. L'angle d'installation de l'appareil par rapport au plan horizontal ne peut être supérieur à 30°.
3. Si l'installation nécessite certaines interventions sur la carrosserie, comme percer des trous, consultez votre concessionnaire au préalable.
4. Pour l'installation, utilisez exclusivement les vis fournies. L'utilisation d'autres vis pourrait endommager l'appareil.

30° max.

Carrosserie Dégât

6 mm max. (vis M5)

Installation de l'appareil

Cet appareil est conçu pour une installation fixe dans le tableau de bord.

1. Lorsque vous installez l'appareil dans des véhicules NISSAN, servez-vous des pièces fournies avec l'appareil (reportez-vous à « ■ NISSAN »). Lorsque vous installez l'appareil dans des véhicules TOYOTA, servez-vous des pièces fournies avec le véhicule (reportez-vous à « ■ TOYOTA »).
2. Réalisez les branchements conformément aux instructions du point « Connexions ».
3. Remontez et fixez l'appareil sur le tableau de bord et réglez le panneau avant et le panneau central.

Orifices pour les vis de montage (vue latérale de l'appareil principal)

6- Entretoise (épaisseur : 1 mm) 6-Vis à tête plate (M5 x 6) (fournies avec l'appareil principal) Support de fixation (1 paire pour les côtés gauche et droit)

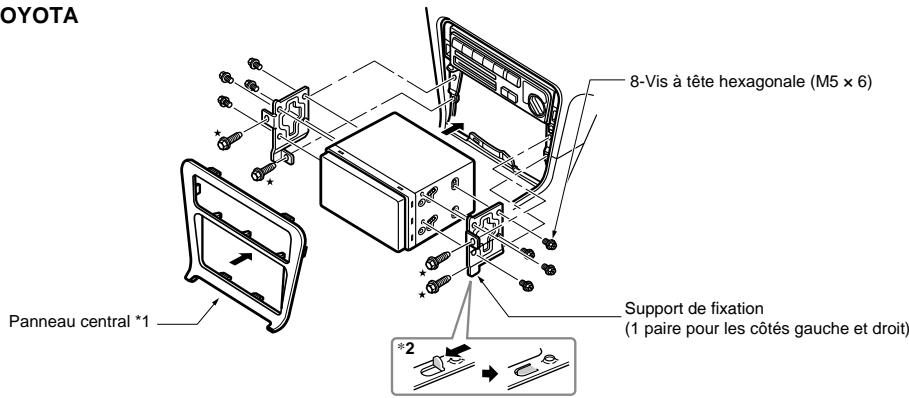

TOYOTA

OYOTA 8-Vis à tête hexagonale (M5 x 6) Panneau central *1 Support de fixation (1 paire pour les côtés gauche et droit) *2

Remarque :

*1 Certains orifices du panneau sont trop petits pour l'appareil selon le type de véhicule et le modèle. Dans ce cas, effectuez une coupe de 0,5 à 1,5 mm dans les parties inférieures et supérieures du cadre du panneau afin de pouvoir insérer l'appareil facilement.
*2 Si le crochet du support d'installation est en contact avec l'appareil, pliez-le et aplatissez-le à l'aide d'une pince ou d'un outil similaire.

■ Véhicule d'une marque autre que NISSAN et TOYOTA

Dans certains cas, il peut s'avérer nécessaire d'effectuer des modifications sur le panneau central. (Découpage, remplissage, etc.)

Supports de fixation typiques

Dans certains cas, il peut s'avérer nécessaire d'effectuer des modifications sur le panneau central. (Découpage, remplissage, etc.)

Fixez les vis sur les repères ●.

Précautions de branchement

• Veillez à mettre l'appareil hors tension avant d'effectuer tout branchement. Soyez particulièrement vigilant au cheminement des fils.
• Maintenez-les à l'écart du moteur, du tuyau d'échappement, etc. La chaleur pourrait les endommager.
• Si le fusible saute, vérifiez vos connexions. Quand un fusible est grillé, remplacez-le par un nouveau fusible de capacité identique.
• Pour remplacer le fusible, retirez l'ancien fusible du cordon d'alimentation et introduisez un nouveau fusible.

Remarque :

- Il existe divers types de porte-fusibles. Ne laissez pas le côté batterie toucher d'autres pièces métalliques.

Fusible (FUSIBLE 15A) Porte-fusibles

- Après la connexion, attachez le câble à l'aide d'un collier ou de ruban isolant pour la protection.

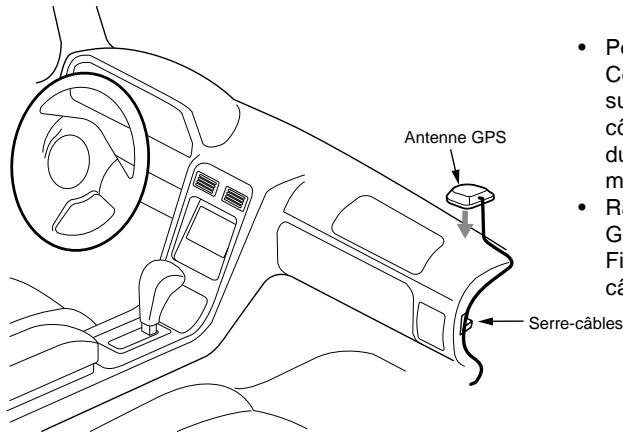

Installation de l'antenne GPS

AVERTISSEMENT

• Ne pas installer l'antenne GPS à un endroit où elle risque de gêner le déploiement du coussin de sécurité ou de limiter le champ de vision du conducteur.
• Ne pas utiliser le système de navigation si le câble de l'antenne GPS est coupé. Les câbles d'alimentation pourraient être court-circuités.

Remarque :

• L'antenne GPS fournie est prévue pour une installation à l'intérieur du véhicule. Ne l'installez pas à l'extérieur du véhicule.
• Installez l'antenne GPS à plus de 50 cm de l'appareil principal, d'autres appareils audio tels qu'un lecteur de CD ou d'un détecteur de radars. Si l'antenne est installée à proximité de ces appareils, la réception du signal GPS pourrait être perturbée.
• Pour améliorer la réception du signal GPS, installez l'antenne GPS horizontalement sur une surface plane.
• Ne peignez pas ou ne cirez pas le couvercle de l'antenne GPS. Cela pourrait réduire ses performances.
• Installez l'antenne GPS à 10 cm au moins du pare-brise.
• Nettoyez la surface de montage avant d'installer l'antenne GPS.

Antenne GPS Serre-câbles

• Posez l'antenne GPS.
  Collez-la correctement sur une surface plane du tableau de bord côté passager où l'interruption du signal du GPS sera réduite au minimum.
• Raccordez le câble de l'antenne GPS.
  Fixez le câble à l'aide des serrecâbles.

Adhésif double-face Collez inférie

Surface inférieure de l'antenne GPS

- Collez l'adhésif double-face sur la surface inférieure de l'antenne GPS.

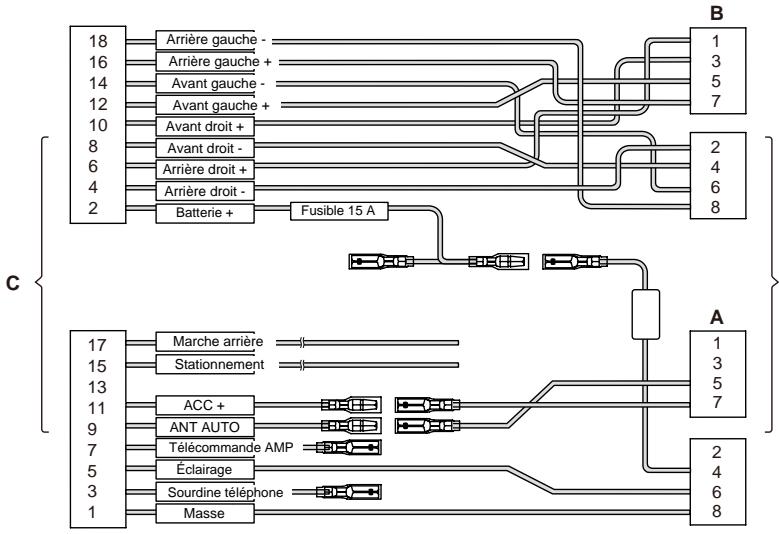

Connexions

Emplacement	Fonction
	Connecteur A	Connecteur B
1		Arrière droit (+) / violet
2		Arrière droit (-) / violet avec bande noire
3		Avant droit (+) / gris
4	Batterie 12 V (+) / jaune	Avant droit (-) / gris avec bande noire
5	Antenne auto / bleu	Avant gauche (+) / blanc
6	Éclairage / orange avec bande blanche	Avant gauche (-) / blanc avec bande noire
7	ACC+ / rouge	Arrière gauche (+) / vert
8	Masse / noir	Arrière gauche (-) / vert avec bande noire

Jaune Rouge Jaune Rouge

VW, Audi

Remarque :

*1 Connexion à la borne d'entrée audio AUX et à la borne d'entrée vidéo iPod. (La connexion audio est requise uniquement lorsque l'option [Analog] (analogique) est sélectionnée pour le signal de sortie iPod. Reportez-vous au Mode d'emploi).
*2 Sur les véhicules de certaines marques (Volkswagen/Opel/Vauxhall), il est nécessaire d'inverser la connexion de l'accessoire « Rouge » et de l'alimentation principale « Jaune » afin d'éviter la surcharge et la perte de mémoire.
*3 Lorsque l'appareil est installé sur un véhicule Volkswagen de 1998 ou ultérieur, veillez à interrompre la sortie « Remote ».
Débranchez le fil « bleu/blanc » et isolez les extrémités de ce fil. Le risque de panne existe si le câble n'est pas débranché ou s'il n'est pas isolé.

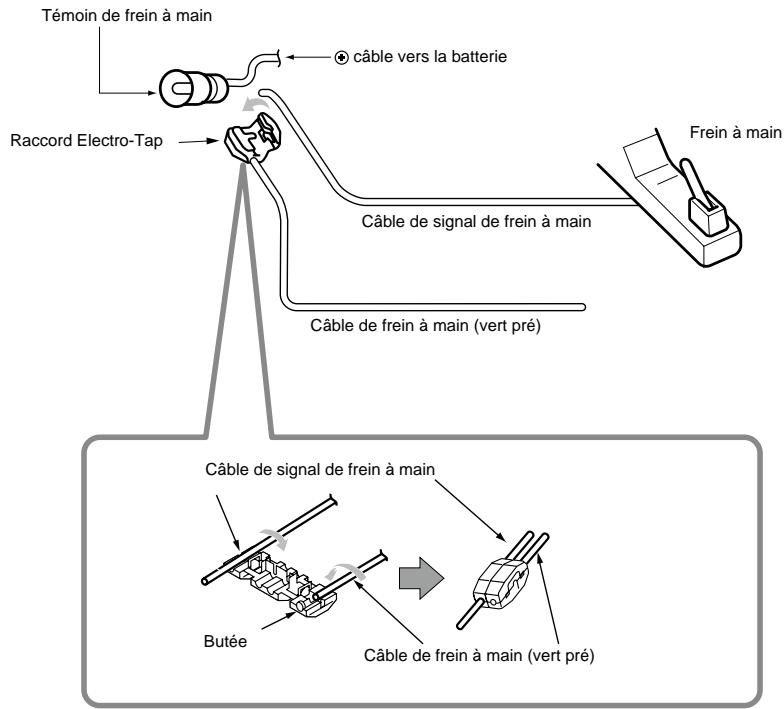

■ Connexion du câble du frein à main

Raccordez le câble à la masse du témoin de frein à main dans le combiné d'instruments.

Remarque :

• La connexion du câble du frein à main à la masse du témoin permet de regarder des vidéos lorsque le frein à main est serré.
• Si le câble de frein à main n'est pas connecté, le moniteur n'affichera aucune image vidéo.

C € 2200

English:

Déclaration de conformité

Nous, Clarion, déclarons que ce modèle NX302E est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Deutsch:

Z.I. du Pré à Varois, Route de Pompey, 54670 Custines, FRANCE (Γαλλία)

Clarion Co., Ltd.
