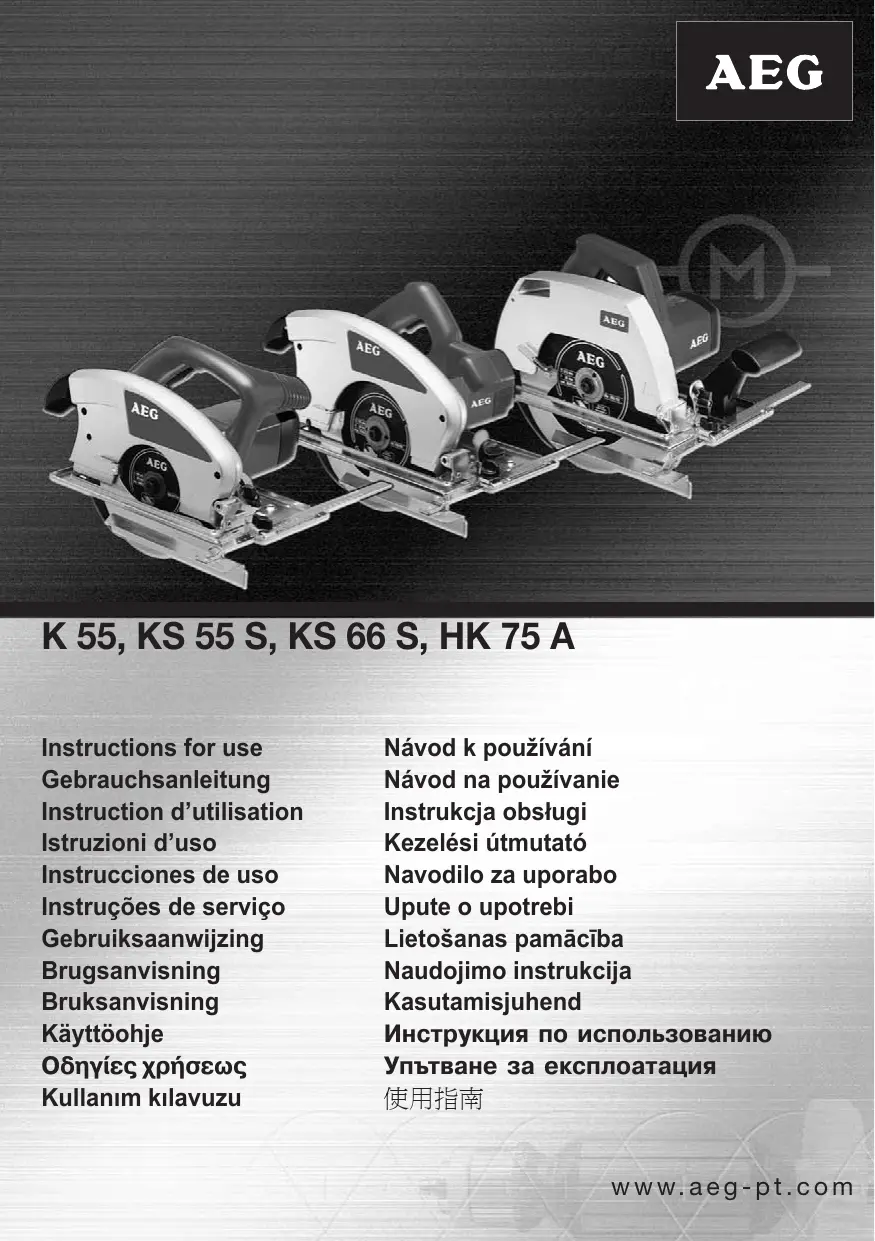

K 55 - Scie circulaire AEG - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil K 55 AEG au format PDF.
| Type de produit | Scie circulaire |
| Marque | AEG |
| Modèle | K 55 |
| Puissance nominale | 1010 W |
| Vitesse de rotation à vide | 5800 /min |
| Diamètre de la lame | 160 mm |
| Alésage de la lame | 20 mm |
| Profondeur de coupe à 90° | 0 - 55 mm |
| Profondeur de coupe à 45° | 0 - 34 mm |
| Poids (sans câble) | 4,2 kg |
| Niveau de pression acoustique | 94 dB(A) |
| Niveau d'intensité acoustique | 107 dB(A) |
| Classe de protection | II |
| Verrouillage de mise en marche | Oui |
| Capot protecteur | Oui, actionnable par levier ou automatiquement |
| Coin à refendre | Réglable, écart max de 5 mm par rapport à la couronne dentée |
| Coupe d'essai | Recommandée avant utilisation |
| Entretien et nettoyage | Nettoyer les orifices de ventilation régulièrement |
| Sécurité | Porter des lunettes de protection et une protection auditive |
| Pièces détachées et réparabilité | Pièces AEG disponibles auprès du service après-vente |
| Informations générales | Utilisation pour le bois, les matières synthétiques et l'aluminium |
FOIRE AUX QUESTIONS - K 55 AEG
Questions des utilisateurs sur K 55 AEG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie circulaire au format PDF gratuitement ! Retrouvez votre notice K 55 - AEG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil K 55 de la marque AEG.
MODE D'EMPLOI K 55 AEG
Instruction d'utilisation
Istruzioni d'uso
Pour des raisons de sécurité, l'outil électrique est doté d'un verrouillage de mise en marche et le commutateur de mise en marche et d'arrêt ne peut pas s'enclencher.
Si une correction de l'angle à 90° de la plaque de base par rapport à la lame de scie s'avère nécessaire, il convient alors d'avoir recours à la vis de correction.
Après les travaux avec scie plongeante, surtout ne pas oublier de remettre le coin à refendre à sa place pour les travaux ultérieurs.
Effectuer une coupe d'essai
| Puissance nominale de réception | 1010 W | 1010 W | 1500 W | 1400 W |
| Vitesse de rotation à vide | 5800 /min | 5800 /min | 5200 /min | 5500 /min |
| Vitesse de rotation en charge | 3900 /min | 3900 /min | 3800 /min | 3800 /min |
| de la lame de scie et de son alésage | 160x20 mm | 160x20 mm | 190x30 mm | 210x30 mm |
| Profondeur de coupe à 90° | 0-55 mm | 0-55 mm | 0-66 mm | 0-75 mm |
| Profondeur de coupe à 45° | 0-34 mm | 0-34 mm | 0-44 mm | 0-50 mm |
| Poids sans câble de réseau | 4,2 kg | 4,2 kg | 5,6 kg | 6,0 kg |
| Accélération type évaluée au niveau du bras et de la main | < 2,5 m/s2 | < 2,5 m/s2 | < 2,5 m/s2 | < 2,5 m/s2 |
| Niveaux sonores type évalués:Niveau de pression acoustique | 94 dB(A) | 94 dB(A) | 98 dB(A) | 97 dB(A) |
| Niveau d'intensité acoustique | 107 dB(A) | 107 dB(A) | 111 dB(A) | 110 dB(A) |
| Toujours porter une protection acoustique!Valeurs de mesure obtenues conformément à la norme européenne 50 144. | ||||
INSTRUCTIONS DE SÉCURITÉ PARTICULIERES
Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint.
Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs différentiel conformément aux prescriptions de mise en place de votre installation électrique. Veuillez en tenir compte lors de l'utilisation de notre appareil.
Toujours porter des lunettes protectrices en travaillant avec la machine. Des gants de sécurité, des chaussures solides et à semelles antidérapantes et un tablier sont recommandés.
Avant tous travaux sur la machine extraire la fiche de la prise de courant.
Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt.
Le câble d'alimentation doit toujours se trouver en dehors du champ d'action de la machine. Toujours maintenir le câble d'alimentation à l'arrière de la machine.
Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.
Ne jamais intervenir dans la zone dangereuse lorsque la machine est en marche.
Avant toute utilisation, vérifier que la machine, le câble d'alimentation, le câble de rallonge et la fiche ne sont pas endommagés ni usés. Le cas échéant, les faire remplacer par un spécialiste.
Lors de travaux de ponçage de longue durée, bois ou autres matériaux dégageant des poussières nocives, la machine doit être raccordée sur un appareil d'aspiration approprié.
Il est absolument impératif d'utiliser le dispositif protecteur de la machine.
Ne jamais travailler de matériaux contenant de l'amiante.
Le capot protecteur ne doit être actionné qu'au moyen du levier ou automatiquement par la pièce à usiner.
Avant chaque mise en service, vérifier la facilité de manœuvre du capot protecteur.
Lors de travaux d'attaque en plein bois, fixer la pièce contre le retour (par exemple: avec une latte de bois).
Ne pas utiliser de lames de scie qui ne correspondent pas aux caractéristiques indiquées dans ces instructions d'utilisation.
En scient, veiller constamment à ne pas scier de clous, etc...
Le coin à refendre doit être réglé de manière à ce que: son écart, par rapport à la couronne dentée de la lame de scie, ne dépasse pas 5 mm, que son point le plus bas ne se trouve pas à plus de 5 mm par rapport à la couronne dentée.
Des lames de scie détériorées ou ayant une déformation ainsi que les lames en acier rapide ne doivent pas être utilisées.
La lame de scie ne doit pas être plus épaisse et l'avoyage pas moins épais que le coin à refendre (exception: travaux avec scie plongeante).
Après l'arrêt ne jamais freiner la lame de scie par pression latérale.
Ne pas bloquer le carter de protection.
Lorsqu'il s'agit de travailler le bois rond, bloquer celui-ci des deux côtés de la lame de scie afin qu'il ne glisse pas.
Ne pas bloquer le commutateur de marche/arrêt lorsque la scie se trouve en guidage manuel.
UTILISATION CONFORME AUX PRESCRIPTIONS
La scie circulaire réalise des coupes longitudinales dans le bois les matières synthétiques et l'aluminium.
Comme déjà indiqué, cette machine n'est conçue que pour être utilisée conformément aux prescriptions.
Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 50144, EN 55014-1, EN 55014-2, EN61000-3-2, EN61000-3-3, conformément aux réglementations 98/37/CE, 89/336/CEE
C€04
Volker Siegle
Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection II est donnée.
Les processus de mise en fonctionnement provoquent des baisses momentanées de tension. En cas de conditions défavorables de secteur, il peut y avoir des répercussions sur d'autres appareils. Pour des impédances du secteur inférieures à 0,2 ohms, il est assez improbable que des perturbations se produisent.
ENTRETIEN
Tenir toujours propres les orifices de ventilation de la machine. N'utiliser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).
Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à AEG Elektrowerkeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.
SYMBOLES
Avant tous travaux sur la machine extraire la fiche de la prise de courant.
Accessoires - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments recommandés pour votre machine et énumérés dans le catalogue des accessoires.
