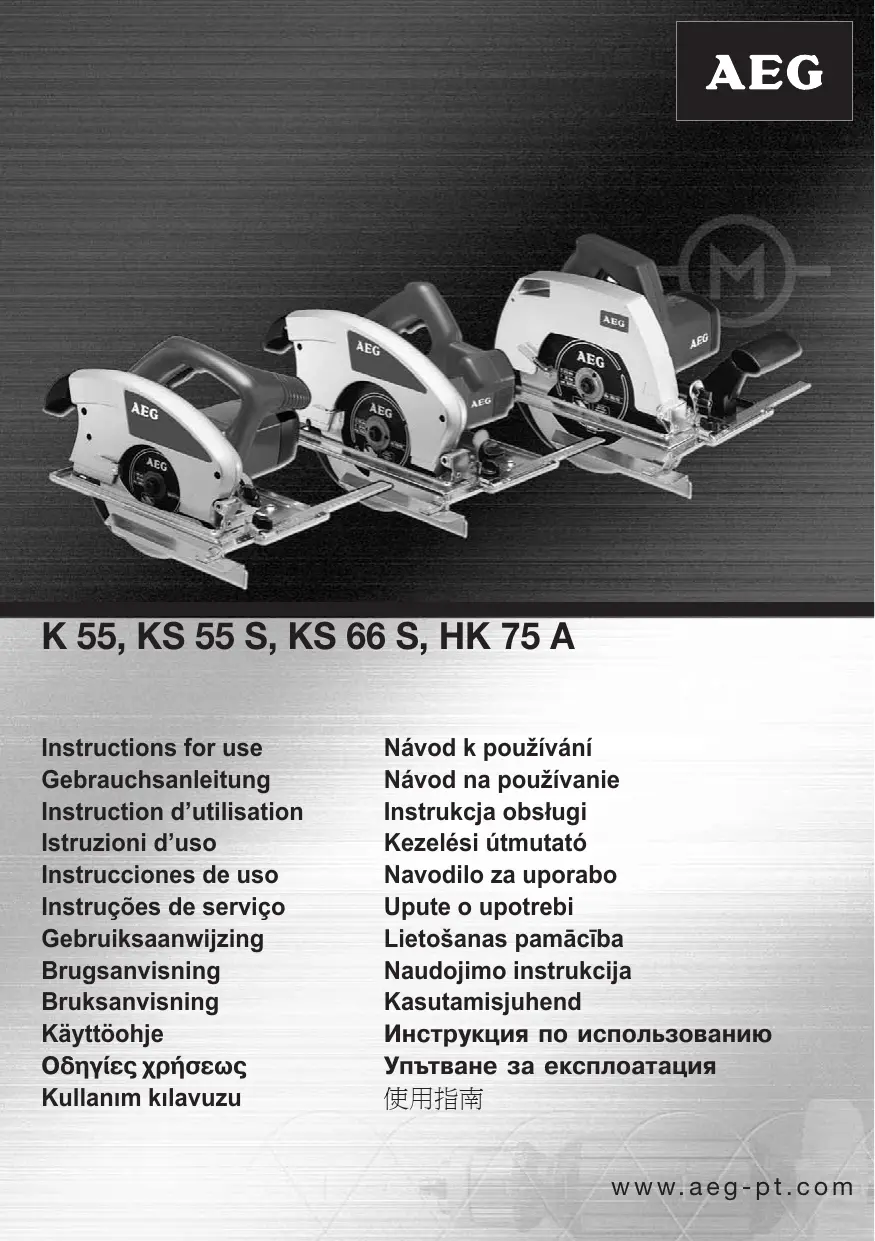

KS 66 S - Scie circulaire AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie circulaire
Marque	AEG
Modèle	KS 66 S
Puissance nominale	1500 W
Vitesse à vide	5200 tr/min
Vitesse en charge	3800 tr/min
Diamètre de la lame	190 mm
Alésage de la lame	30 mm
Profondeur de coupe à 90°	0–66 mm
Profondeur de coupe à 45°	0–44 mm
Poids (sans câble)	5,6 kg
Niveau de pression acoustique	98 dB(A)
Niveau de puissance acoustique	111 dB(A)
Accélération (bras/main)	< 2,5 m/s²
Alimentation	230 V ~ monophasé
Classe de protection	II
Utilisation conforme	Bois, matières synthétiques, aluminium
Dispositifs de sécurité	Verrouillage de mise en marche, carter de protection, coin à refendre réglable
Entretien	Nettoyer les orifices de ventilation ; utiliser uniquement des pièces AEG
Accessoires	Non fournis, disponibles dans le catalogue AEG

FOIRE AUX QUESTIONS - KS 66 S AEG

Comment régler la profondeur de coupe ?

La profondeur de coupe se règle en ajustant la plaque de base. Pour une coupe à 90°, la profondeur maximale est de 66 mm ; à 45°, elle est de 44 mm. Consultez la notice pour le réglage précis.

Quelle est la tension d'alimentation requise ?

La scie doit être raccordée à une prise monophasée de 230 V, conformément à la tension indiquée sur la plaque signalétique. Utilisez de préférence une prise avec contact de protection, bien que la classe II le rende optionnel.

Puis-je utiliser cette scie pour couper du métal ?

L'utilisation conforme aux prescriptions inclut le bois, les matières synthétiques et l'aluminium. Pour d'autres métaux, vérifiez les recommandations du fabricant et utilisez une lame adaptée.

Comment changer la lame de scie ?

Avant tout changement de lame, débranchez la machine. Utilisez des lames conformes aux caractéristiques (diamètre 190 mm, alésage 30 mm). Suivez les instructions de la notice pour le démontage et le serrage.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de protection, des gants, des chaussures antidérapantes. Ne retirez jamais les copeaux en marche. Veillez à ce que le carter de protection fonctionne correctement. Utilisez un aspirateur pour les poussières nocives.

Comment régler l'angle de la plaque de base ?

L'angle de la plaque de base peut être ajusté grâce à une vis de correction. Effectuez une coupe d'essai pour vérifier l'équerrage. Après une utilisation en scie plongeante, remettez le coin à refendre en place.

Que faire si la scie ne démarre pas ?

Vérifiez que la fiche est bien branchée et que l'interrupteur est en position arrêt avant de brancher. Le verrouillage de mise en marche peut être activé. Si le problème persiste, faites vérifier la machine par un spécialiste.

Comment nettoyer la machine ?

Maintenez toujours propres les orifices de ventilation. Débranchez la scie avant tout nettoyage. N'utilisez pas de solvants agressifs. Un chiffon sec ou un aspirateur suffisent.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange et accessoires sont disponibles auprès des stations de service après-vente AEG. Vous pouvez demander une vue éclatée en fournissant le numéro à 10 chiffres de la plaque signalétique.

Quelle est la garantie de cet appareil ?

La garantie est détaillée dans le livret fourni avec l'appareil. Pour plus d'informations, contactez votre revendeur ou une station de service AEG. Conservez la preuve d'achat.

MODE D'EMPLOI KS 66 S AEG

Instructions d'utilisation

Instructions d'utilisation

Pour des raisons de sécurité, l'ouvrage électrique est doté d'un verrouillage de mise en marche et le commutateur de mise en marche et d'arrêt ne peut pas s'enclencher.

Si une correction de l'angle de la plaque de base par rapport à la lame de scie s'avère nécessaire, il convient alors d'avoir recours à la vis de correction.

Après les travaux avec scie plongeante, surtout ne pas oublier de remettre le coin à refendre à sa place pour les travaux ultérieurs.

Effectuer une coupe d'essai

CHARACTERISTIQUES TECHNIQUES	K 55	KS 55 S	KS 66 S	HK 75 A
Puisance nominale de réception	1010 W	1010 W	1500 W	1400 W
Vitesse de rotation à vide	5800 /min	5800 /min	5200 /min	5500 /min
Vitesse de rotation en charge	3900 /min	3900 /min	3800 /min	3800 /min
Ø de la lame de scie et de son alésage	160x20 mm	160x20 mm	190x30 mm	210x30 mm
Profondeur de coupe à 90°	0-55 mm	0-55 mm	0-66 mm	0-75 mm
Profondeur de coupe à 45°	0-34 mm	0-34 mm	0-44 mm	0-50 mm
Poids sans cable de réseau	4,2 kg	4,2 kg	5,6 kg	6,0 kg
Accélération type évaluée au niveau du bras et de la main	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2
Niveau sonores type évalués:
Niveau de pression acoustique	.94 dB(A)	.94 dB(A)	.98 dB(A)	.97 dB(A)
Niveau d'intensité acoustique	.107 dB(A)	.107 dB(A)	.111 dB(A)	.110 dB(A)
Toujours porter une protection acoustique!
Valeurs de mesure obtenues conformément à la norme européenne 50 144.

Instructions de securite particulieres

Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint.

Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs différentiels conformément aux prescriptions de mise en place de votre installation électrique. Veuillez en tenir compte lors de l'utilisation de notre appareil.

Toujours porter des lunettes protectrices en travaillant avec la machine. Des gants de sécurité, des chaussures solides et à semelles antidérapantes et un tablier sont recommandés.

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt.

Le câble d'alimentation doit toujours se trouver en dehors du champ d'action de la machine. Toujours maintenir le câble d'alimentation à l'arrière de la machine.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Ne jamais intervenir dans la zone dangereuse lorsque la machine est en marche.

Avant toute utilisation, vérifier que la machine, le câble d'alimentation, le câble de rallonge et la fiche ne sont pas endommagés ni usés. Le cas échéant, les faire remplacer par un spécialiste.

Lors de travaux de ponçage de longue durée, bois ou autres matériaux dégagant des poussières nocives, la machine doit être raccordée sur un appareil d'aspiration approprié.

Il est absolument impératif d'utiliser le dispositif protecteur de la machine.

Ne jamais travailler de matériels contenant de l'ammoniaque.

Le capot protecteur ne doit être actionné qu'au moyen du levier ou automatiquement par la perceuse à usiner.

Avant chaque mise en service, vérifier la capacité de manoeuvre du capotage.

Lors de travaux d'attaque en plein bois, fixer la pièce contre le retour (par exemple : avec une latte de bois).

Ne pas utiliser de lames de scie qui ne correspondent pas aux caractéristiques indiquées dans ces instructions d'utilisation.

En sciant, veiller constamment à ne pas scier de clous, etc...

Le coin à refendre doit être réglé de manière à ce que : son écart, par rapport à la couronne dentée de la lame de scie, ne dépasse pas 5 mm, que son point le plus bas ne se trouve pas à plus de 5 mm par rapport à la couronne dentée.

Des lames de scie détruites ou ayant une déformation ainsi que les lames en acier rapide ne doivent pas être utilisées.

La lame de scie ne doit pas être plus épaisse et l'avoyage pas moins épais que le coin à refendre (exception: travaux avec scie plongeante).

Après l'arrêt, ne jamais freiner la lame de scie par pression latérale.

Ne pas bloquer le carter de protection.

Lorsqu'il s'agit de travailler le bois rond, bloquer celui-ci des deux côtés de la lame de scie afin qu'il ne glisse pas.

Ne pas bloquer le commutateur de marche/arrêt lorsque la scie se trouve en guidage manuel.

Utilisation conforme aux prescriptions

La scie circulaire réalise des coupes longitudinales dans le bois, les matières synthétiques et l'aluminium.

Comme déjà indiquée, cette machine n'est conçue que pour être utilisée conformément aux prescriptions.

Declaration ce de conformite

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 50144, EN 55014-1, EN 55014-2, EN61000-3-2, EN61000-3-3, conformément aux règlements 98/37/CE, 89/336/CEE

C∈04

Volker Siegle

Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection II est donnée.

Les processus de mise en fonctionnement provoquent des baisses momentanées de tension. En cas de conditions défavorables de secteur, il peut y avoir des répercussions sur d'autres appareils. Pour des impédances du secteur inférieures à 0,2 ohms, il est assez improbable que des perturbations se produisent.

Entretien

Tenir toujours propres les orifices de ventilation de la machine. N'utiliser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/ Adresses des stations de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en individuant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à AEG Elektronwerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

Symboles

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

Accessoires - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments recommandés pour votre machine et énumérés dans le catalogue des accessoires.
