RS 130 - Casque sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil RS 130 SENNHEISER au format PDF.
| Type de produit | Casque sans fil |
| Marque | SENNHEISER |
| Modele | RS 130 |
| Categorie | Casque sans fil |
| Bande passante | 18 Hz - 21 kHz |
| Rapport signal/bruit | Typ. > 68 dB |
| Puissance de sortie HF (version 864 MHz) | < 10 mW |
| Puissance de sortie HF (version 926 MHz) | < 0.75 mW |
| Alimentation emetteur | 9 V DC via bloc secteur NT-RS 100 |
| Consommation emetteur | < 1,8 VA |
| Nombre de canaux | 3 |
| Connecteur emetteur (version 864 MHz) | Jack stereo 3,5 mm |
| Connecteur emetteur (version 926 MHz) | RCA |
| Dimensions emetteur (avec berceau) | 85 x 133 x 225 mm |
| Poids emetteur (avec cable) | Environ 430 g |
| Principe transducteur casque | Dynamique, circumaural, ouvert |
| SPL max. a 1 kHz | 104 dB |
| Distorsion harmonique totale | < 0,5 % |
| Alimentation casque | 2 batteries Ni-MH rechargeables AAA (LR03) |
| Temps de charge complet | Environ 16 h |
| Autonomie (batteries pleines) | Environ 22 h |
| Poids casque (avec batteries) | Environ 275 g |
| Fonctions principales | M/A automatique, accord auto, controle de niveau auto, Noise Gate, SRS Surround, signaux acoustiques, recharge intelligente, memoire des reglages |
| Accessoires fournis | Casque HDR 130, 2 batteries Ni-MH AAA, emetteur TR 130, cable de raccordement, bloc secteur NT-RS 100, adaptateur 3,5/6,3 mm, connecteur RCA (version 926 MHz) |
| Garantie | 2 ans |
| Entretien et nettoyage | Utiliser un tissu doux ; ne pas utiliser de detergents agressifs. Stocker a l'abri de la poussiere et de l'humidite. |
| Securite | Ne pas ouvrir les appareils. Ne pas utiliser en conduite ou situation dangereuse. Eviter les niveaux sonores eleves. Ne pas recharger des piles standard. |
FOIRE AUX QUESTIONS - RS 130 SENNHEISER
Questions des utilisateurs sur RS 130 SENNHEISER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Casque sans fil au format PDF gratuitement ! Retrouvez votre notice RS 130 - SENNHEISER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RS 130 de la marque SENNHEISER.
MODE D'EMPLOI RS 130 SENNHEISER

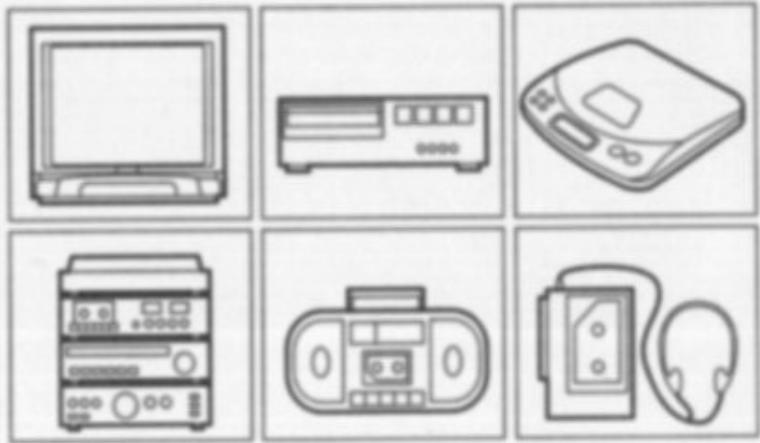

Le RS 130 est un système sans fil haute fréquence idéal pour les systèmes hi-fi et la télévision. Le casque est très confortable et le système incorpore un grand nombre d'innovations techniques comme:
- Émetteur avec fonction "Marche/Arrêt" automatique
- Recherche d'émetteur et réglage d'accord automatique avec fonction mémoire
- Contrôle de niveau automatique avec fonction mémoire
- Signaux acoustiques donnent des informations sur les fonctions
- Fonction "Noise Gate" de réduction de bruit en cas d'absence de signal audio
- Système de recharge des batteries intelligentes Amélioration de la spatialisation et des graves du signal stéréo
Headphone
Casque HDR 130 2 batteries Ni-MH rechargeables du type AAA, 1,2 V - Émetteur TR 130 avec câble de raccordement (fixe) - Bloc secteur NT-RS 100 Adaptateur 3,5mm / 6,3mm - Connecteur RCA (uniquement pour la version 926 MHz) - Notice d'emploi
5 ON/OFF
6 VOLUME
7 TUNE
8 SURROUND
Instructions de sécurité
N'ouvre jamais les appareils sous peine de vous blesser et de perdre tout droit à la garantie.
Attention: N'utilisez jamais le casque dans des situations demandant une attention spéciale, par exemple en automobile ou lors de travaux à risque.
Attention: Écouter à des niveaux sonores élevés peut provoquer des dommages auditifs.
Attention: N'essayez jamais de recharger des piles standard. Utilisez uniquement des batteries (DANGER d'explosion)!
Déposez les batteries usagées dans un point de collecte spécifique ou ramenez-les à votre revendeur.

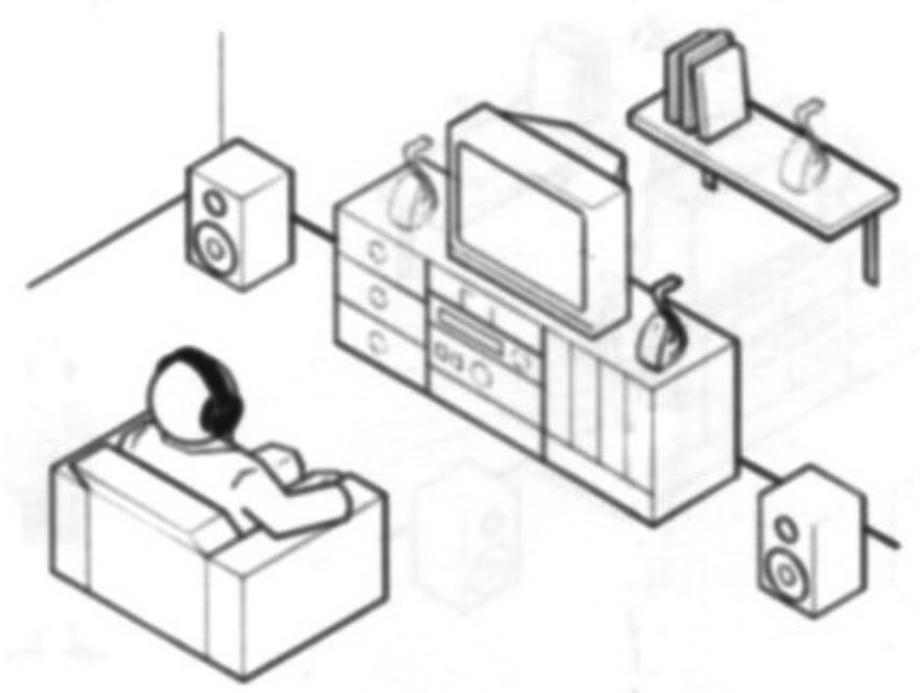

- Veillez à ce que le système soit toujours sec et ne l'exposez pas à des températures extrêmes (idéalement : 10 à 35 °C).
- Veillez à ce que le système soit toujours sec et posez-le à un endroit propre et exempt de poussière.
- Les peintures et cires de meubles peuvent ALTERER les pieds de l'émetteur et être à l'origine de taches sur vos meubles.
- Ne stockez pas votre casque sur une tête factice, l'accoudoir d'une chaise, ou autre support semblable, pendant les longues périodes. Le bandeau pourrait s'en trouver élargi et la pression de contact du casque réduite.
- Utilisez un tissu doux pour nettoyer les appareils. N'utilisez jamais de détergents agressifs.

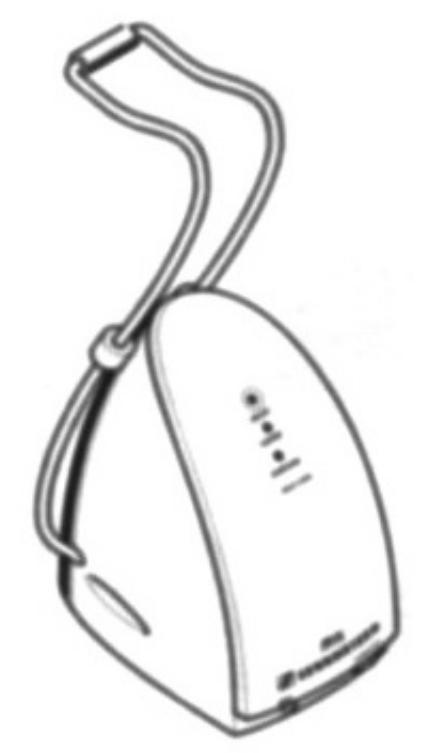

Montage sur mur
L'émetteur est prévu pour être monté contre un mur. Les accessoires de montage (vis et chevilles) ne sont pas inclus.

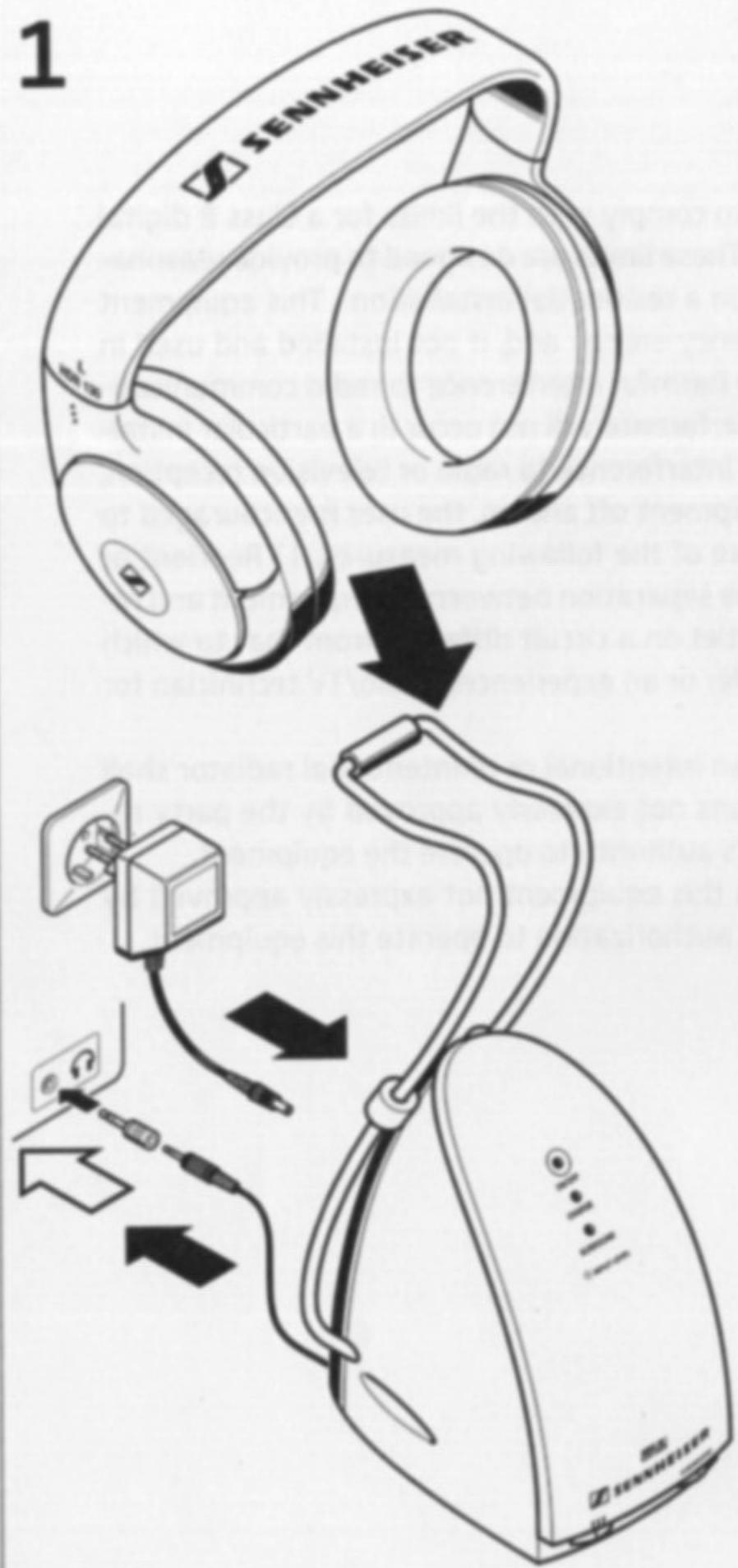

Raccorder l'émetteur (fig. 1)
Procédés raccordements nécessaires (bloc secteur, câble déraccordement).
Remplacer les coussinets d'oreillette (fig. 2 et 3)
Les coussinets d'oreillette sont fixés à l'oreillette au moyen d'une fermeture à baïonnette. Pour replacer les coussinets, tournez-les dans le sens de la flèche, au-delà de la petite résistance perceptible et retirez-les de l'oreillette.
Insérer les batteries rechargeables (fig. 4)
Retirez le coussinet d'oreillette gauche (Fig. 2 et 3). Insérez les batteries.
Attention: Respectez la polarité lorsque vous insérez les batteries!
Pour charger les batteries, placez le casque sur le berceau de charge de l'émetteur. (Le casque s'éteint automatiquement lors de la charge.) La LED rouge "CHARGE" s'allume pendant la charge. Une fois que les batteries sont parfaitement chargées, l'émetteur passe automatiquement en charge d'entretien et la LED rouge "CHARGE" clignote lentement.
Chargez les batteries pendant au moins 16 heures avant de les utiliser pour la première fois. Par la suite, la durée de recharge nécessaire est à peu près identique à la durée d'utilisation.
Toujours replacez le casque sur l'émetteur de façon qu’il soit chargé au maximum lorsque vous en aurez besoin. Le système de recharge intelligent prévient tout risque de surcharge des batteries. Si vous n’utilisez pas le système RS 130 pendant une longue période, enlevez les batteries du casque et déconnectez le bloc secteur de l’émetteur du réseau électrique.
Utiliser des batteries presque déchargees nuit à la qualité sonore. Env. 10 minutes avant la décharge complète, un signal d'alerte sonore retentit dans le casque (2 x longs, voir le tableau à la page 24).
Allumer/éteindre l'émetteur (fig. 5)
Allumez la source sonore. Cela active automatiquement l'émetteur et la LED verte "ON/OFF" s'allume. Lorsque vous éteignez la source sonore, l'émetteur s'éteint automatiquement après env. 3 minutes (la LED "ON/OFF" s'éteint).
Remarque: Le niveau du signal de la source sonore doit être suffisant, faute de quoi le contrôle automatique de niveau ne fonctionne pas.
Allumer/éteindre le casque (on/off, fig. 5)
Placez l'interrupteur "ON/OFF" du casque en position "ON". Le récepteur intégré au casque se lance alors à la recherche du signal de l'émetteur.
Réglage du volume (VOLUME, fig. 6)
Utilisez le potentiomètre "VOLUME" pour régler le volume sur le casque.
Accord automatique - recherche d'émetteur et accord automatique avec fonction mémoire (TUNE, fig. 7)
Remarque : L'émetteur doit être activé (LED verte “ON/OFF” allumée), et le casque allumé.
En appuyant sur la touche TUNE ou après mise en marche, le casque commence à parcourir la gamme de fréquences à la recherche du signal de l'émetteur. Si un signal est trouvé, la recherche s'arrête et le casque produit - en fonction du canal sélectionné - un, deux ou trois signaux acoustiques. La transmission audio commence alors.
Si, pour quelques raisons, le signal trouvé n'est pas le correct (par exemple venant d'un autre système voisin), presser à nouveau la touche TUNE et le réglage de recherche et d'accord d'émetteur se poursuit. En allumant le casque, le réglage d'accord commence automatiquement à la recherche du dernier canal sélectionné.
Si aucun signal d'émetteur n'est détecté pendant une longue période (portée dépassée ou émetteur désactivé), vous entendez 6 signaux acoustiques brefs dans le casque. Au bout de 10 minutes environ, le
casque s'éteint automatiquement. En appuyant sur la touche TUNE, vous pouvez allumer le casque à nouveau.
Contrôle automatique de niveau avec fonction mémoire
L'émetteur est équipé d'un contrôle automatique de niveau, assurant que le casque reçoit toujours un signal de qualité optimale. Son niveau est ajusté en permanence en cours de fonctionnement, et reste mémoiré tant que l'émetteur est alimenté.
Sous-modulation (signal audio trop faible)
En cas de sous-modulation, la LED jaune "INPUT LEVEL" clignote lentement. Dans ce cas, augmentez lentement le volume au niveau de la source sonore. Si le signal audio reste trop faible, une transmission optimale n'est pas possible. Il se peut que l'émetteur soit désactivé après un certain laps de temps.
Surmodulation (signal audio trop élevé)
En cas de surmodulation, la LED jaune "INPUT LEVEL" clignote rapidement. Dans ce cas, réduisez lentement le volume au niveau de la source sonore.
Amélioration de la spatialisation et des graves du signal stéréo (fig. 8) SRS (o) headphone
Le système RS 130 est équipé d'un circuit de traitement de signal audio SRS™, qui améliore de façon très sensible les graves et la spatialisation du signal stéreo. Pour activer le traitement SRS™, faites coulisser vers la droite le sélecteur "SURROUND" sur l'émetteur. La LED jaune "SURROUND" s'allume alors.
Réduction automatique du bruit
Par ailleurs, l'émetteur offre également une fonction dite "Noise Gate", qui réduit le souffle de réception en l'absence de signal audio (par exemple, pendant les pauses).
Signification des LED et des signaux acoustiques
| Emetteur, LED | Etat | Signification |
| ON/OFF(vert) | allumé | Signal audioprésent, émetteur activé |
| CHARGE(rouge) | allumé | Batteries en cours de charge |
| clignote lentement | Batteries complètement chargées, émetteur en charge d'entretien | |
| SURROUNDINPUT LEVEL(jaune) | allumé | Fonction "SURROUND"activée |
| clignote lentement | Signal audio trop faible | |
| clignote rapidement | Signal audio trop élevé | |
| Casque,signaux acoustiques | Signification | Commentaire |
| 6 x courts | Pas de signal audio(émetteur non activé, portée dépassée) | Extinction automatique après env. 10 minutes |
| 2 x longs | BatteriesCOMMENÇENT àse décharger | Extinction automatique après env. 10 minutes |
| Séquencede trois signaux | Extinctionmanuelle ou automatique | — |
| 1, 2 ou 3 xaprès avoir appuyé sur TUNE | Casque accorded'en réception sur le canal 1, 2 ou 3 | — |
Allumer/éteindre les signaux acoustiques
Vous pouvez allumer ou éteindre les signaux acoustiques du casque comme suit :
- Allumez le casque.
- Appuyez pendant 5 secondes sur la touche TUNE. Éteignez le casque.
- Si les signaux acoustiques sont allumés, le casque émet une série de signaux lors de son extinction. Si aucune série de signaux n'est émise, les signaux acoustiques sont éteints.
En cas de problème...
- Vérifiez que toutes les prises jacks sont correctement raccordées.
- Vérifiez que les batteries sont chargées.
- Vérifiez que les batteries sont correctement insérées et vérifie également la polarité.
- Vérifiez que le casque et la source sonore sont allumés et vérifie également le réglage du volume sur le casque et la source sonore.
- Approchez-vous de l'émetteur.
- Sélectionnez un canal différent sur l'émetteur.
- Appuyez à nouveau sur la touche TUNE.
- Rétablissez les réglages d'usine du système : Enlevez les batteries du casque et, en même temps, interrompez l'alimentation de l'émetteur pendant 30 secondes au minimum.
- Certains appareils électroniques (téléviseurs par exemple) peuvent provoquer des interférences, qu'il est généralement facile d'éliminer en augmentant la distance séparant l'émetteur de la source d'interférences.
- Essayez d'utiliser l'émetteur avec une autre source sonore.
Si le problème persiste, veuillez contacter votre revendeur.
Accessoires
Casque supplémentaire : HDR 130 (864 MHz) N° Ref. 009932
HDR 130 (926 MHz) N° Ref. 009933
Coussinets d'oreillette de rechange: N° Ref. 511791
N'utilisez que des composants Sennheiser d'origine sous peine d'endommager les appareils et de perdre tout droit à la garantie.
Garantie
2 ans de garantie
Réglementations à respecter
Merci de vous conformer aux réglementations en vigueur dans votre pays!
Caractéristiques techniques
Plage de fréquences : voir les indications sous la base de l'émetteur
Bande passante 18 Hz-21 kHz
Rapport S/B typ. >68 dB
Émetteur TR 130
Puissance de sortie HF < 10 mW (version 864 MHz)
< 0.75 mW (version 926 MHz)
Alimentation 9 V DC par bloc secteur NT-RS 100
Consommation <1,8 VA
Canaux 3
Connecteur jack stéréo 3,5 mm (version 864 MHz)
connecteur RCA (version 926 MHz)
Poids env. 430g (avec câble de raccordement)
Dimensions largeur: 85mm,
profondeur: 133mm,
hauteur:225mm (avec berceau de charge)
Casque HDR 130
Principe transducteur dynamique, circumaural, ouvert
Max. SPLa1kHz 104dB
DHT <0.5%
Alimentation 2 batteries Ni-MH rechargeables du type AAA (LR03)
Temps de recharge env. 16 h (charge complète)
Autonomie env. 22 h (avec batteries complètement chargées)
Poids env. 275 g avec batteries
RS 1XX

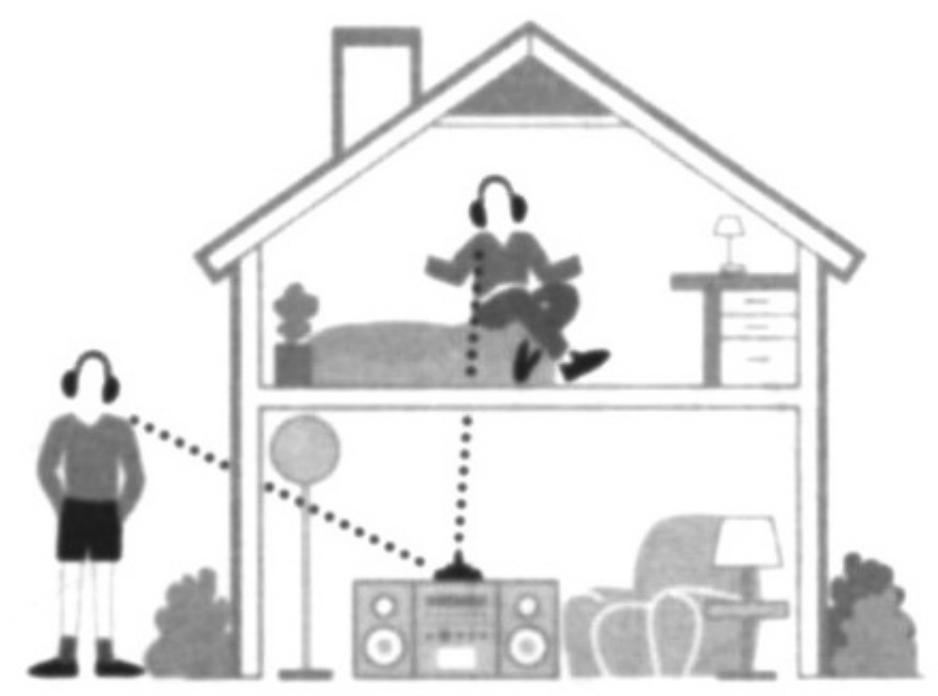

La portée indiquée est valable pour une propagation radio optimale et fait l'objet de limitations dans les prescriptions nationales d'autorisation.
N'oubliez pas que les caractéristiques spatiales peuvent restreindre la portée. Les éléments métalliques ont une influence négative, en particulier à proximité de l'émetteur. Il peut s'agir par ex. des éléments suivants
murs et plafonds en béton armé - armoires et étagères métalliques - portes et châssis de porte métalliques - accumulation de fils et câbles électriques
Évitez donc de déplacer l'émetteur à proximité des éléments susmentionnés. Choisissez un emplacement gênant le moins possible l'émission des ondes.
