MO24BTS2RS - Tireuse à bière Marvel - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tireuse à bière
Marque	Marvel
Modèle	MO24BTS2RS
Capacité	1 fût 1/2 (68,67 L) ou 2 fûts 1/6 (19 L chacun)
Dimensions (L x H x P)	Environ 60 x 85-88 x 60 cm (selon réglage des pieds)
Poids	68,2 kg (150 lb)
Alimentation électrique	115 V, 15 A, circuit dédié
Plage de température	1 à 8 °C (34 à 46 °F)
Réfrigérant	Système hermétique scellé avec compresseur
Matériau extérieur	Armoire peinte, tour en acier inoxydable poli
Étagères	2 étagères réglables amovibles
Fonctions principales	Distribution de bière pression, régulation de température, alarmes (porte ouverte, température haute/basse)
Système de gaz	Bouteille CO₂ 5 lb incluse, régulateur de pression (manomètre)
Entretien et nettoyage	Nettoyage régulier du robinet, coupleur, conduites de bière ; nettoyage intérieur et extérieur avec savon doux
Sécurité	Mise à la terre obligatoire, ne pas utiliser de rallonge, dégagement frontal pour ventilation
Garantie	1 an pièces et main-d’œuvre, 2-5 ans sur système de refroidissement scellé (pièces seulement)
Informations générales	Pieds réglables, installation sous comptoir possible, kit de drainage inclus

FOIRE AUX QUESTIONS - MO24BTS2RS Marvel

Comment régler la température de la tireuse à bière Marvel MO24BTS2RS ?

Appuyez sur le bouton SET et maintenez-le enfoncé. Ensuite, utilisez les boutons WARMER ou COLDER pour ajuster la consigne entre 1 et 8 °C. Relâchez le bouton SET pour valider.

Comment installer la tour de distribution ?

Passez la conduite de bière à travers le joint de la tour et le trou dans le haut du réfrigérateur. Alignez les 4 trous de la tour avec ceux du haut et fixez avec les vis fournies. Pour une installation sous comptoir, percez un trou de 1,5 po de diamètre pour la conduite et 4 trous de montage.

Quelle pression de CO₂ utiliser pour la bière ?

Pour une bière de type lager, réglez la pression entre 12 et 14 psi (0,8-1 bar). Pour une ale, réglez entre 9 et 12 psi (0,6-0,8 bar). Utilisez le régulateur fourni pour ajuster.

Comment nettoyer les conduites de bière ?

Retirez le robinet et le coupleur du fût. Placez l'extrémité de la conduite dans un seau. Fixez la pompe du kit de nettoyage sur la tour et pompez la solution nettoyante à travers la conduite. Rincez ensuite à l'eau chaude.

Que faire si l'alarme sonore se déclenche ?

L'alarme peut indiquer une porte ouverte, une température haute (HI) ou basse (Lo), ou une défaillance du détecteur (E1). Appuyez sur n'importe quelle touche pour la mettre en sourdine. Corrigez la cause (fermez la porte, ajustez la température, ou contactez le service).

Puis-je utiliser une rallonge électrique ?

Non, l'utilisation d'une rallonge est dangereuse et peut affecter les performances. Branchez la tireuse directement sur une prise murale avec terre dédiée de 115 V / 15 A.

Comment dégivrer ou préparer l'appareil pour l'hiver ?

Arrêtez la tireuse, videz-la, débranchez-la. Fermez la vanne CO₂, vidangez les conduites en retirant le coupleur et le robinet. Nettoyez l'intérieur et l'extérieur, laissez la porte ouverte jusqu'au séchage complet. Si stockage extérieur, protégez mais ne couvrez pas.

Quelle taille de fût peut-on utiliser ?

La tireuse accepte un fût 1/2 (68,67 L), un fût 1/4 (29,33 L), ou deux fûts 1/6 (19 L chacun). Placez le fût directement sur le fond, pas sur une étagère.

Que faire si la tireuse ne refroidit pas assez ?

Vérifiez la consigne de température (doit être suffisamment basse), laissez 24h pour stabiliser, assurez-vous que la grille frontale n'est pas obstruée et que le joint de porte est étanche. Si le problème persiste, contactez un technicien.

Comment enregistrer la garantie ?

Envoyez la carte de garantie dans les 10 jours suivant l'achat. Les informations nécessaires : numéro de modèle, numéro de série, date d'achat et nom du revendeur. Enregistrement en ligne possible sur www.agamarvel.com.

MODE D'EMPLOI MO24BTS2RS Marvel

FR Instructions d'installation, d'utilisation et d'entretien

FR Instructions d'installation, d'utilisation et d'entretien

Outdoor Beer Dispensers Distributeurs de bière d'extérieur Dispensadores de cerveza exterior

MO24BN

MO24BS

MO24BT

Contenu:

Informations de sécurité....2

Déballage de votre appareil ....3

Enregistrement de la garantie ....3

Installation de votre appareil ....4

Dégagements par rapport à l'armoire ....4

Mise à niveau de l'appareil ....4

Raccordement électrique....5

Dimensions du produit MO24BN 6

Dimensions du produit MO24BS et MO24BT....7

Dimensions du produit MO24BSSM et MO24BTSM......8

Utilisation de votre commande électronique ....9

Démarrage de votre appareil ....9

Mise en marche et arrêt de votre appareil .....9

Réglage de la température ....9

Alertes....9

Utilisation de votre distributeur de bière....10

Configurations des étagères ....10

Ensemble de mise en perce et montage....11

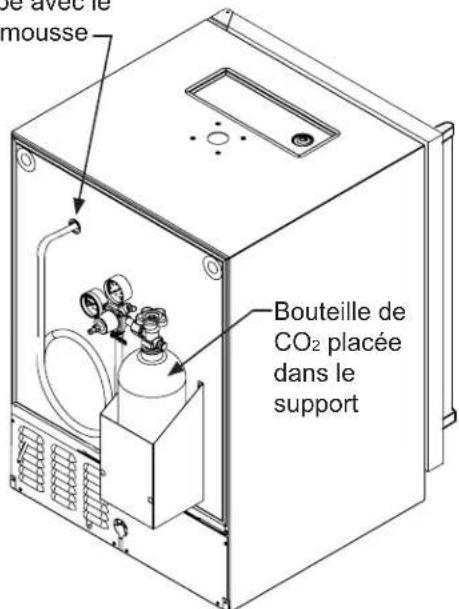

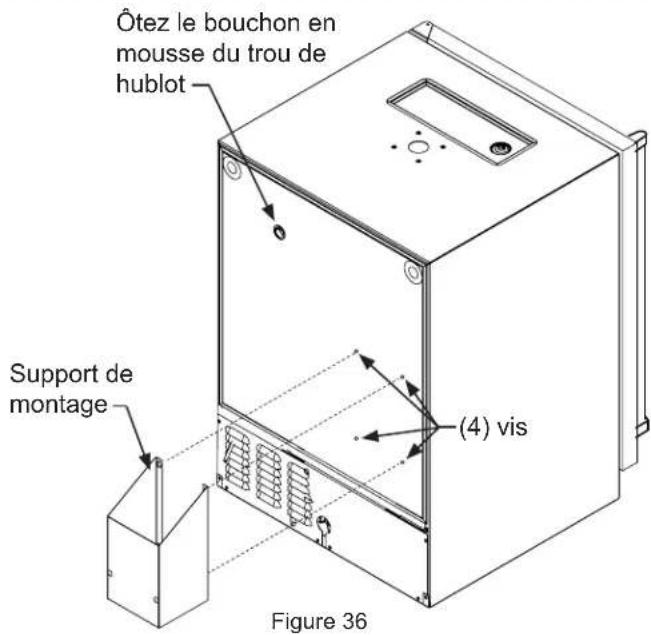

Support optionnel de montage pour bouteille extérieure de CO₂ 15

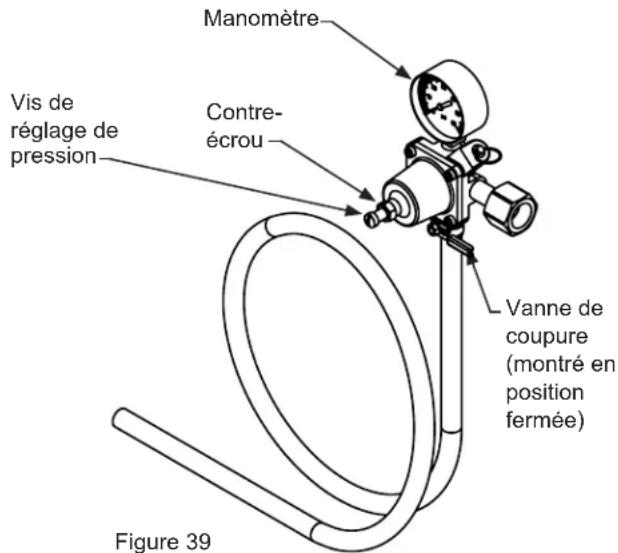

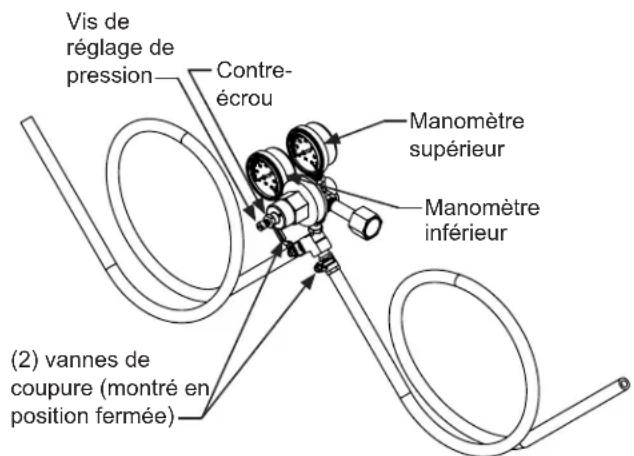

Régulateur de CO₂ 16

Kit de drainage 17

Entretien et nettoyage ....17

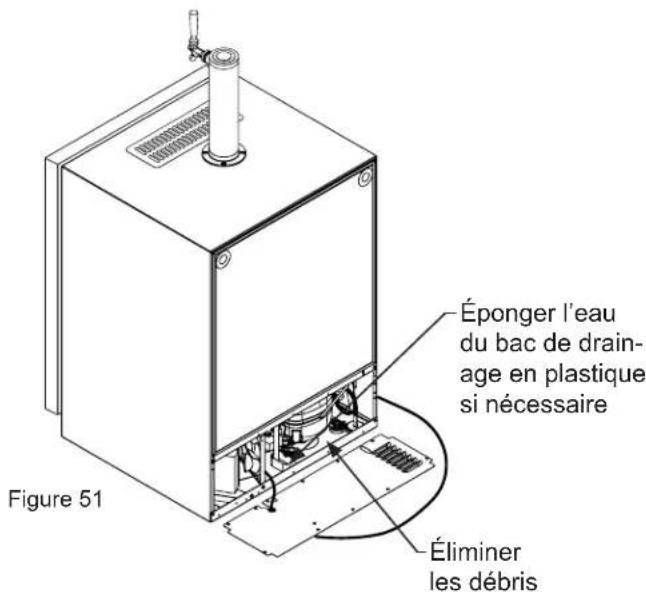

Nettoyage de puisard de drainage ....17

Nettoyage du coupleur de fût ....18

Nettoyage de robinet....18

Kit de nettoyage de robinet....19

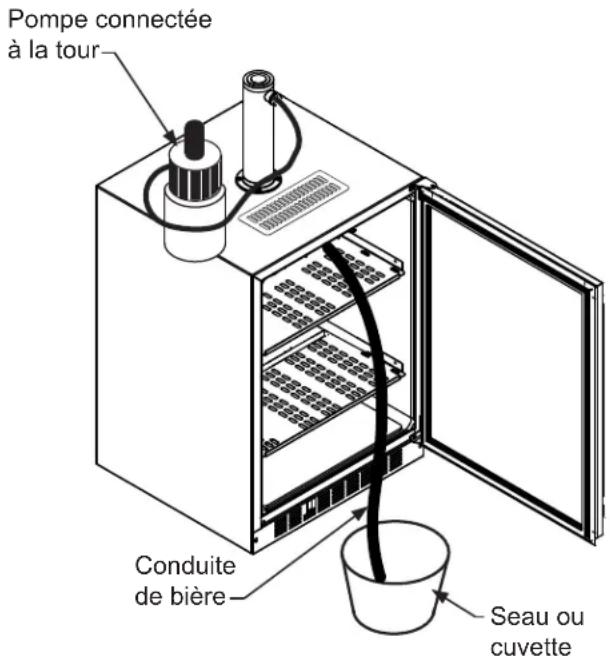

Nettoyage de la conduite de bière ....19

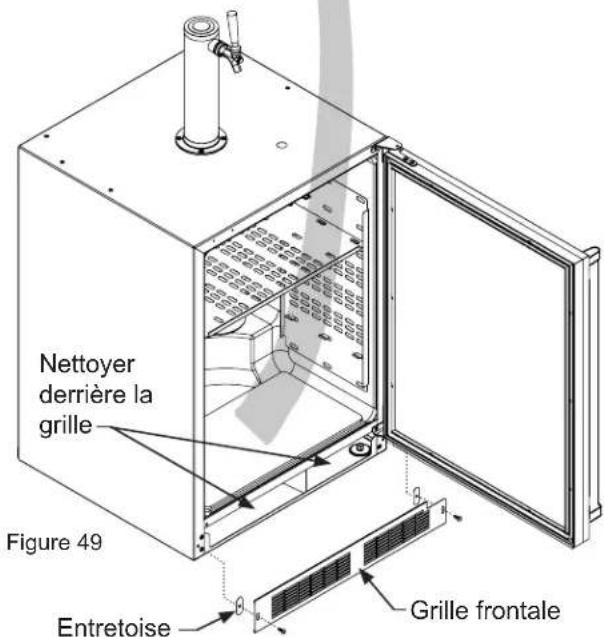

Grille frontale....19

Meuble 19

Intérieur ....19

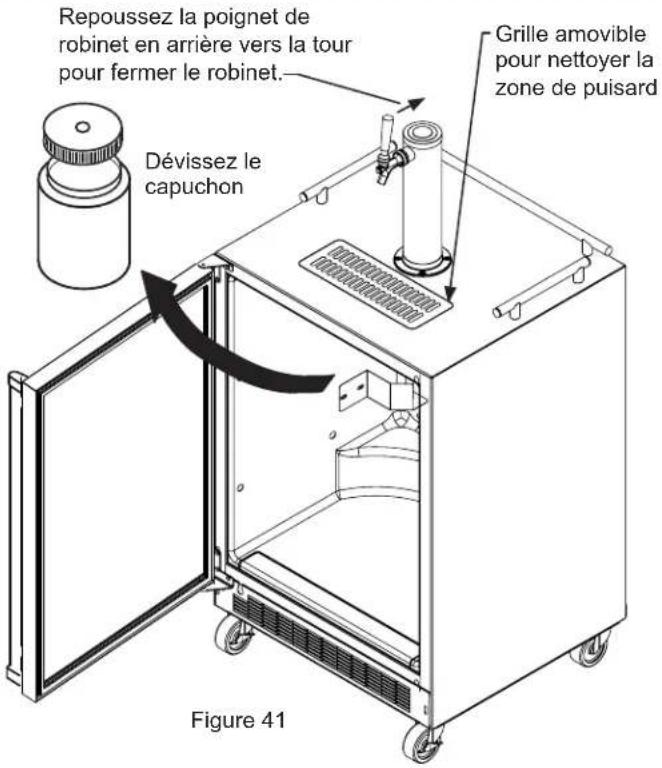

Entreposage de longue durée / préparation à l'hivernage ....20

Entretien de l'acier inox....22

Conseils pour l'économie d'énergie .....22

Obtention de service 23

Dépannage....24

Garantie....25

Importantes instructions de sécurité

Les avertissements et les instructions de sécurité qui apparaissent dans ce guide n'ont pas la prétention de couvrir toutes les conditions et situations possibles pouvant arriver. Il faut faire preuve de bon sens, de précautions et de soins, pour installer, utiliser ou entretenir cet appareil.

Reconnaissance des symboles, des mots et des étiquettes concernant la sécurité.

AVERTISSEMENT

AVERTISSEMENT - Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

ATTENTION

ATTENTION - Risques ou pratiques dangereuses pouvant entraîner des blessures individuelles, des dégâts matériels ou des dommages au produit.

REMARQUE

REMARQUE - Information importante pour réaliser une installation et une utilisation sans problèmes.

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie

: Ce produit contient au moins un produit chimique connu par l'État de Californie pour être à l'origine de cancers.

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie

: Ce produit contient au moins un produit chimique connu par l'État de Californie pour être à l'origine de malformations et autres déficiencies de naissance.

ISO 9001

ISO 14001

OHSAS 18001

AGA MARVEL s'engage à fabriquer un produit de qualité d'une manière ne nuisant pas à l'environnement. Nos procédés sont sévèrement contrôlés et surveillés de près. Nous avons obtenus les certifications ISO 9001 d'assurance qualité, et ISO 14001 de gestion environnementale, et OHSAS 18001 pour hygiène et sécurité du travail de Lloyd's Register Quality Assurance.

AVERTISSEMENT

AVERTISSEMENT RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour déplacer le produit.

Sinon vous pourriez vous blesser.

Enlèvement de l'emballage intérieur

Votre réfrigérateur a été emballé pour l'expédition avec toutes les pièces pouvant être endommagées par le mouvement solidement attachées. Enlevez les matériaux d'emballage intérieur et toute bande maintenant des composants intérieurs en place. Le manuel de l'utilisateur est envoyé à l'intérieur de l'appareil dans un sac en plastique, accompagné de la carte d'enregistrement de la garantie, et d'autres articles accessoires.

Important

Conservez votre carton d'emballage jusqu'à ce que votre réfrigérateur ait été complètement inspecté et trouvé en bon état. S'il présentait des dommages, cet emballage serait nécessaire comme preuve qu'ils sont survenus durant le transit. Ensuite veuillez mettre tous ces matériaux d'emballage au rebut d'une façon responsable.

AVERTISSEMENT

AVERTISSEMENT - Jetez bien les sacs en plastique qui représentent un risque de suffocation.

Note pour le client

Cette marchandise a été soigneusement et complètement inspectée avant de quitter notre usine. La responsabilité pour sa livraison sûre a été assumée par le revendeur à l'acceptation de cette expédition. Les réclamations pour perte ou dommages survenus durant le transit sont à adresser au revendeur.

REMARQUE

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMA-GÉE AU FABRICANT – DÉPOSEZ UNE RÉCLAMATION AUPRÈS DU REVENDEUR.

ATTENTION

Si l'appareil a été livré, manipulé ou entreposé dans une position autre que debout, pendant une durée quelconque, laissez-le reposer debout pendant au moins 24 heures avant de la brancher électriquement. Cela assurera le retour de l'huile au compresseur. Un branchement immédiat de l'appareil pourrait endommager des parties internes.

Enregistrement de la garantie

Il est important que vous postiez votre carte de garantie immédiatement après avoir pris livraison de votre réfrigérateur.

Les informations suivantes seront nécessaires au moment de l'enregistrement de votre appareil :

Numéro de service

Numéro de série

Date d'achat

Nom et adresse du revendeur

Enregistrment en ligne disponible sur

www.agamarvel.com

Le numéro de service et le numéro de série se trouvent sur la plaque signalétique qui est située à l'intérieur de l'armoire, du côté gauche près du haut (Voyez la Figure 1).

Figure 1

AVERTISSEMENT

AVERTISSEMENT - Contribuez à éviter des tragédies

L'emprisonnement d'enfants et leur asphyxie ne sont pas des problèmes du passé. Des épaves de réfrigérateurs abandonnés continuent de présenter un danger - même en restant dehors pour «juste quelques heures».

Si vous devez vous débarrasser de votre vieil appareil de refroidissement, veuillez suivre ces instructions pour aider à éviter des accidents possibles.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez ses portes ou enlevez ses tiroirs.
• Laissez les étagères en place de façon à ce que des enfants ne puissent pas facilement monter dedans.

Choix de l'emplacement

Un bon emplacement assurera une performance de pointe pour votre appareil. Nous recommandons un endroit où l'appareil ne sera pas exposé directement au rayonnement solaire et restera écarté de sources de chauffage. Pour assurer que les performances de votre produit soient au niveau de ses spécifications, la plage de températures recommandée au lieu d'installation sera de 55 à 115°F (13 à 46°C).

Dégagements par rapport à l'armoire

Une ventilation est nécessaire depuis la section frontale du bas de l'armoire. Gardez cette zone libre et exempte de toutes obstructions. Des meubles et comptoirs peuvent être installés autour de l'unité de façon adjacente dans la mesure où sa grille frontale restera non obstruée.

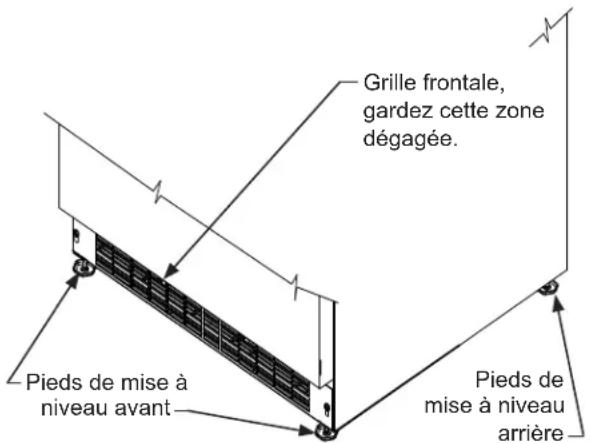

Figure 2

Pieds de mise à niveau

Des pieds réglables aux angles avant et arrière de l'armoire doivent être ajustés pour qu'elle soit fermement positionnée au sol et bien d'aplomb, d'un côté à l'autre et d'avant en arrière. La hauteur totale de votre appareil Marvel peut être ajustée entre le minimum 33 ^3/4 po (85,7 cm) (en vissant les pieds de mise à niveau CW ∼) et le maximum 34 ^3/4 po (88,3 cm) (en dévissant les pieds de mise à niveau CCW ∼) des.

Pour régler ces pieds de mise à niveau, placez l'appareil sur une surface solide, en protégeant le sol en dessous pour ne pas le rayer. Avec l'aide d'une autre personne, inclinez vers l'arrière de l'appareil pour accéder aux pieds de mise à niveau de l'avant. Levez ou abaissez ces pieds à la hauteur requise en les tournant. Répétez la procédure pour les pieds arrière en inclinant le cave à vin vers l'avant en faisant attention. Sur une surface plane, vérifiez le niveau de l'appareil et ajustez les pieds en conséquence.

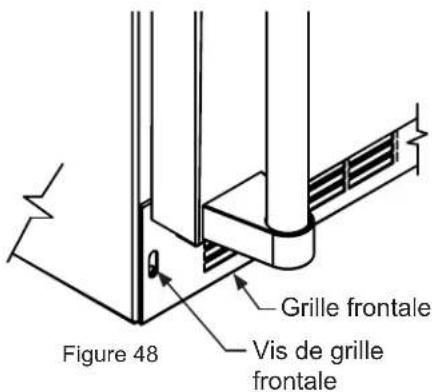

Les vis de la grille frontale peuvent être desserrées et la grille ajustée à la hauteur voulue. Quand le réglage est fait resserrez les vis de la grille frontale (Voyez la Figure 5).

ATTENTION

Grille frontale

N'obstruez pas la grille frontale. Les ouvertures au travers de la grille frontale permettent l'écoulement de l'air par l'échangeur thermique du condenseur. Des restrictions de ce flux d'air vont augmenter la consommation d'énergie et affecter sa capacité de refroidissement. C'est pourquoi il est important que cette zone ne soit pas obstruée et soit maintenue propre. AGA MARVEL recommande de ne pas utiliser de grilles personnalisées, car l'écoulement d'air en serait diminué (Voyez la Figure 2).

Pure electrical connector diagram without any text, numbers, or symbols

N'enlevez pas la borne de terre de la fiche du cordon secteur.

Figure 3

Risque de commotion électrique

• N'utilisez pas de rallonge secteur avec cet appareil. Cela peut être dangereux et peut affecter la performance du produit.
• Cet appareil ne doit sous aucun prétexte être installé sur une alimentation électrique sans liaison de terre.
• N'enlevez pas la borne de terre de la fiche du cordon secteur. (Voyez la Figure 3).
• N'utilisez pas d'adaptateur entre fiche et prise. (Voyez la Figure 4).
• N'envoyez pas d'eau par éclaboussure ou par jet d'un tuyau sur l'appareil. Cela pourrait causer une commotion électrique, entraînant potentiellement des blessures graves voire mortelles.

Raccordement électrique

Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

Ce produit est équipé en usine d'un cordon secteur comportant une fiche avec terre à trois broches. Il faut la brancher dans une prise secteur correspondante avec terre, en conformité avec la norme électrique américaine et les normes et réglementations locales applicables (Voyez la Figure 6). Si le circuit ne comporte pas une prise avec terre, le client doit en fournir une adéquate; c'est sa responsabilité et son obligation. La troisième broche de terre ne doit en aucun cas être coupée ou enlevée.

Un disjoncteur sur détection de courant de fuite (GFCI) a tendance à provoquer des déclenchements intempestifs qui peuvent arrêter l'appareil. Ce type de protection n'est en général pas utilisé sur de l'équipement électrique qui doit tourner sans surveillance pendant de longues périodes, sauf si c'est imposé par les normes de construction et réglementations locales.

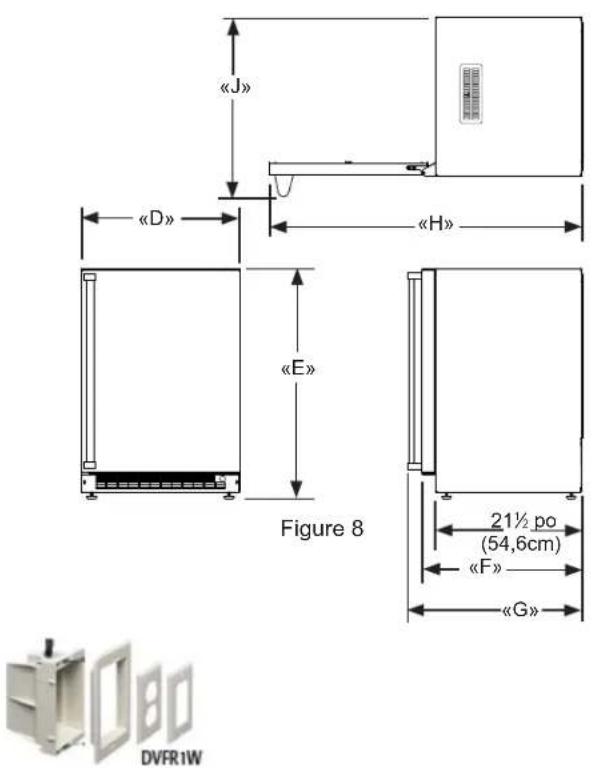

S'il est nécessaire de gagner du dégagement à l'intérieur de l'ouverture brute, un trou peut être percé au travers du meuble adjacent et le cordon d'alimentation passé par ce trou jusqu'à une prise secteur. Une autre façon d'augmenter la profondeur disponible dans l'ouverture est d'encastrer la prise secteur dans le mur arrière afin de gagner l'épaisseur de la fiche du cordon. Tous les types de prises secteur encastrées ne fonctionneront pas pour cette application car elles pourraient être trop étroites, mais un modèle équivalent à l'Arlington #DVFR1W est recommandé pour cette application (Voyez la Figure 9).

* La dimension en profondeur de l'ouverture brute peut varier selon chaque installation individuelle. Pour ne pas faire dépasser toute la porte, la dimension «F» plus 1 po (2,5 cm) pour l'épaisseur de la fiche du cordon secteur est nécessaire.
** L'ouverture brute minimale nécessaire doit être supérieure à la hauteur ajustée de l'armoire.

# Un circuit secteur dédié avec liaison de terre supportant 15 A est nécessaire. Appliquez toutes les normes de construction locales à l'installation de l'électricité et de l'appareil.

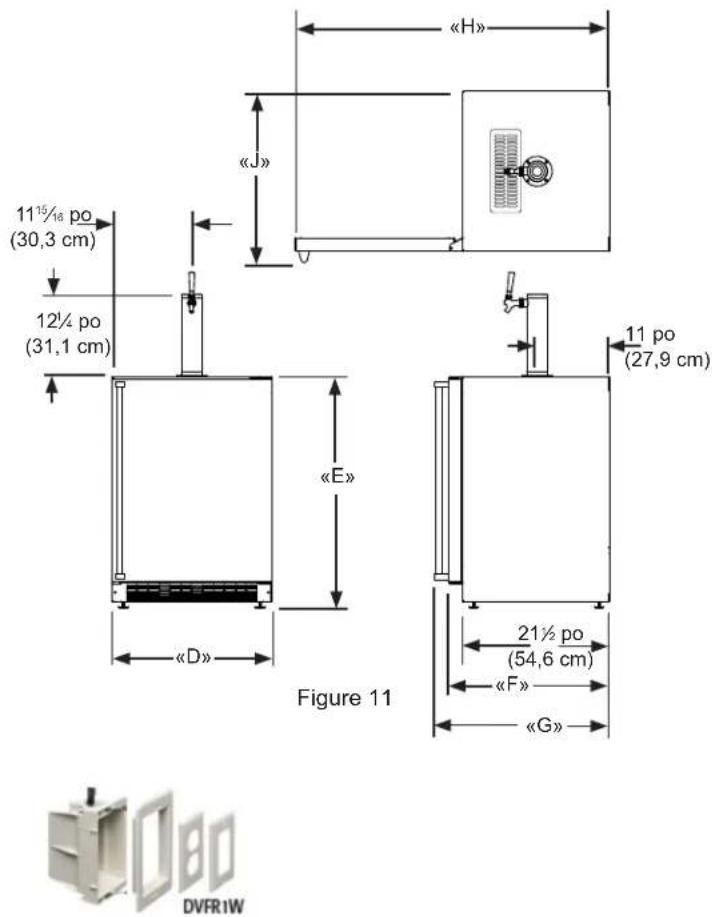

S'il est nécessaire de gagner du dégagement à l'intérieur de l'ouverture brute, un trou peut être percé au travers du meuble adjacent et le cordon d'alimentation passé par ce trou jusqu'à une prise secteur. Une autre façon d'augmenter la profondeur disponible dans l'ouverture est d'encastrer la prise secteur dans le mur arrière afin de gagner l'épaisseur de la fiche du cordon. Tous les types de prises secteur encastrées ne fonctionneront pas pour cette application car elles pourraient être trop étroites, mais un modèle équivalent à l'Arlington #DVFR1W est recommandé pour cette application (Voyez la Figure 12).

Figure 12

* La dimension en profondeur de l'ouverture brute peut varier selon chaque installation individuelle. Pour ne pas faire dépasser toute la porte, la dimension «F» plus 1 po (2,5 cm) pour l'épaisseur de la fiche du cordon secteur est nécessaire.

** L'ouverture brute minimale nécessaire doit être supérieure à la hauteur ajustée de l'armoire.

# Un circuit secteur dédié avec liaison de terre supportant 15 A est nécessaire. Appliquez toutes les normes de construction locales à l'installation de l'électricité et de l'appareil.

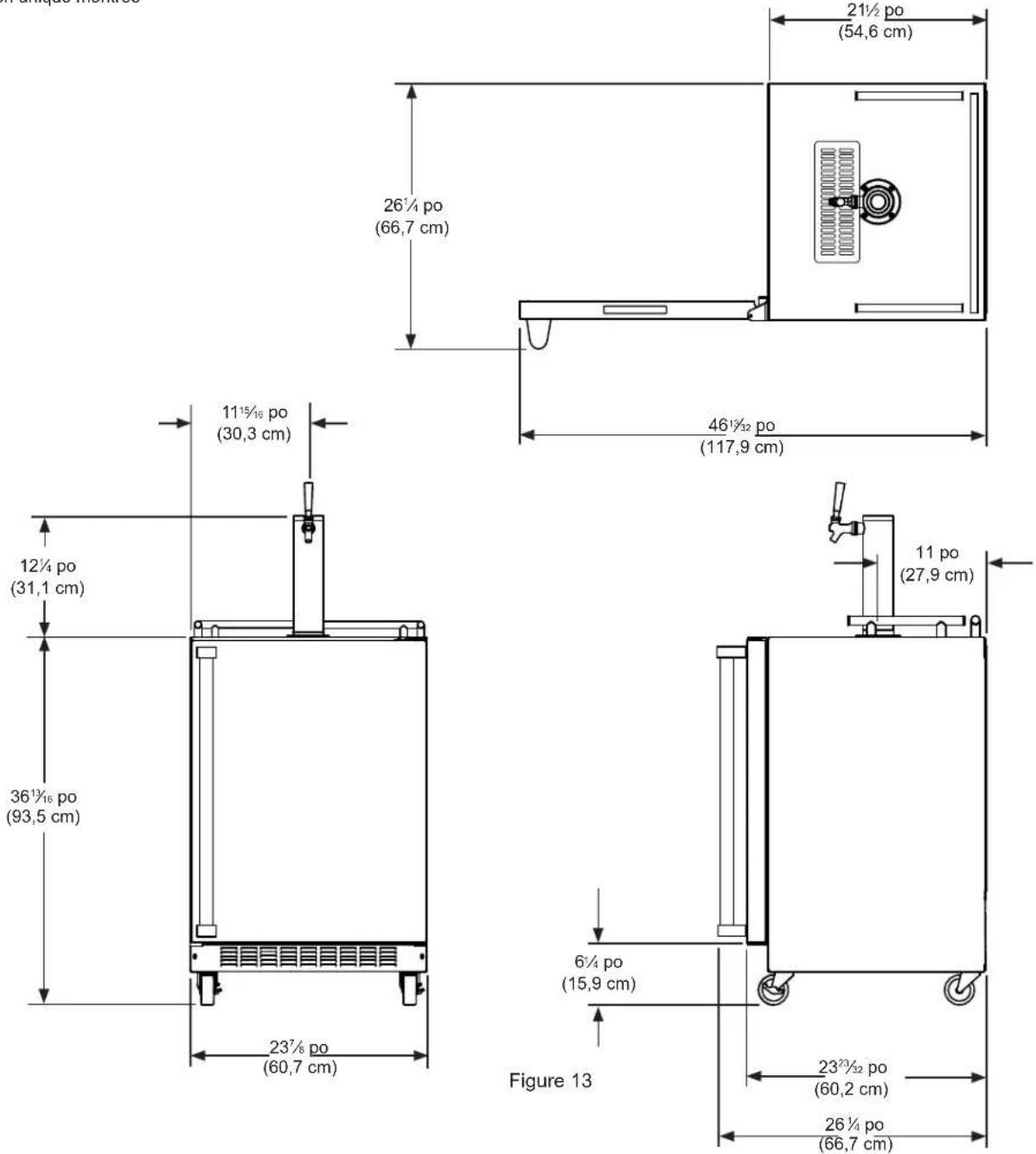

Tour de distribution unique montrée

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

La prise secteur peut être située sur la cloison murale derrière l'appareil. Appliquez toutes les normes de construction locales à l'installation de l'électricité et de l'appareil. Poids du produit = 150 lb (68,2 kg)

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

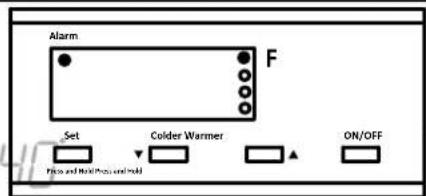

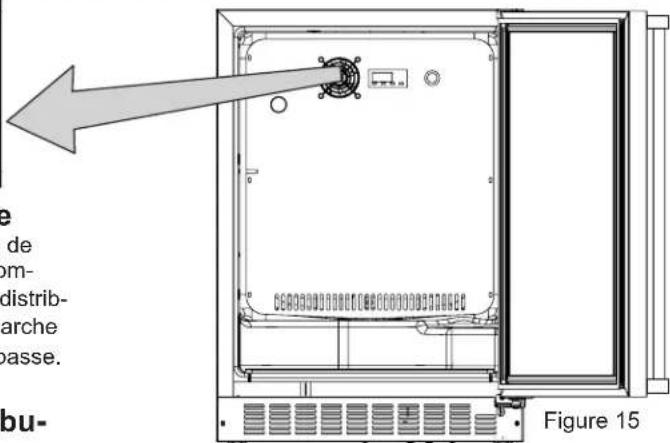

Figure 14 Vue rapprochée du contrôle

Démarrage de votre distributeurs de bière

Branchez la prise du cordon d'alimentation du distributeurs de bière dans une prise murale. Votre distributeurs de bière commencera à refroidir une fois qu'il est sous tension. Si votre distributeurs de bière ne démarre pas, vérifiez qu'il est bien en marche (ON) et que la consigne de température est suffisamment basse.

Mise en marche et à l'arrêt de votre distributeurs de bière

Si votre distributeurs de bière est en marche, sa température sera montrée sur l'afficheur. Pour arrêter le distributeurs de bière, appuyez sur le bouton "ON/OFF" en le maintenant enfoncé pendant trois (3) secondes. "OFF" va apparaître à l'affichage.

Si votre distributeurs de bière n'est pas en marche, "OFF" sera montré sur l'afficheur. Pour activer le distributeurs de bière, appuyez sur le bouton "ON/OFF" en le maintenant enfoncé pendant trois (3) secondes. La température du distributeurs de bière sera montrée à l'affichage.

Fixation de consigne de température

Pour fixer la consigne de température du distributeurs de bière, appuyez sur le bouton "SET" en le maintenant enfoncé. Quand ce bouton est enfoncé, c'est la température de consigne qui est affichée. En maintenant le bouton "SET" appuyé, appuyez sur le bouton "WARMER" ou "COLDER pour ajuster la consigne de température.

Fonctionnement du distributeurs de bière

La plage de températures disponible pour cet appareil de refroidissement va de 34 à 46°F (1 à 8°C).

Il peut falloir jusqu'à 24 heures pour que votre distributeurs de bière atteigne la température voulue. Cela dépendra de la quantité chargée dedans, et du nombre d'ouvertures et de fermetures de sa porte.

Pour obtenir les meilleurs résultats, laissez l'appareil descendre à la température de consigne avant de le charger. Une fois le contenu chargé, laissez la température se stabiliser au moins 48 heures avant de procéder à tout ajustement du point de consigne.

Alertes

Votre commande électronique va surveiller le fonctionnement du distributeurs de bière et vous prévenir éventuellement avec une série d'alertes sonores et visuelles.

- Alerte sur porte restée ouverte : Si la porte est sée ouverte pour plus de cinq (5) minutes,

cette alerte retentit avec des intervalles d'une (1)

seconde. L'indication "do" va clignoter au panneau d'affichage et le voyant d'alerte à DEL situé en haut à gauche de l'affichage, sous le mot "Alarm" sera allumé. Cela cesse dès que la porte est refermée.

- Défaillance du détecteur de température : Si le contrôleur s'aperçoit que le détecteur de température ne fonctionne pas correctement, une alerte sur détecteur de température retentit. L'indication "E1" va clignoter au panneau d'affichage et le voyant d'alerte à DEL situé en haut à gauche de l'affichage, sous le mot "Alarm" sera allumé. Veuillez appeler le service à la clientèle d'AGA MARVEL ou votre revendeur si ce code d'erreur est affiché.

- Alerte sur température trop haute ou trop

basse : Si la température du compartiment de conservation dévie excessivement du point de consigne, l'alarme retentira en intervalles d'un (1) second. Le panneau d'affichage clignotera soit « HI » (haute) soit « Lo » (basse) selon la condition et le voyant d'alerte

à DEL situé en haut à gauche de l'affichage, sous le mot "Alarm" sera allumé. L'alarme restera active jusqu'à ce que la condition soit corrigée.

REMARQUE

Après une condition d'alerte de température trop haute, vérifiez toutes les denrées périssables pour assurer qu'elles sont sûres pour la consommation.

REMARQUE

L'alerte de température peut survenir s'il y a une utilisation intensive, ou si des produits chauds sont chargés dans le compartiment de conservation. Si l'alerte de température continue à se produire, votre appareil peut exiger le service.

Mise en sourdine de l'alarme

Actionnez n'importe quelle touche pour mettre en sourdine la partie audible d'une alerte.

REMARQUE

Cette action ne fera que rendre muette l'alerte. Si la condition qui a causé l'alerte persiste, le code de cette alerte va continuer de clignoter et se manifestera malgré tout de façon sonore pendant 20 secondes toutes les 60 minutes.

Rangement

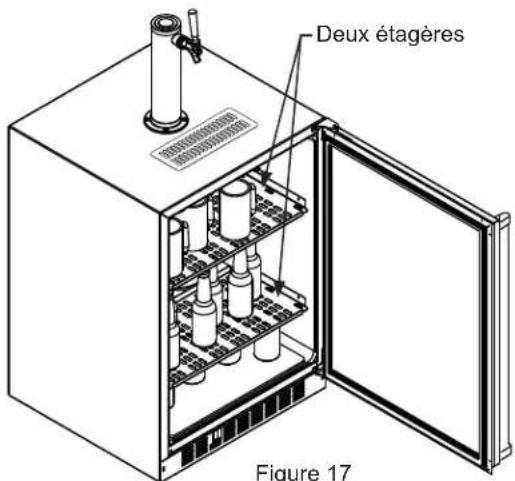

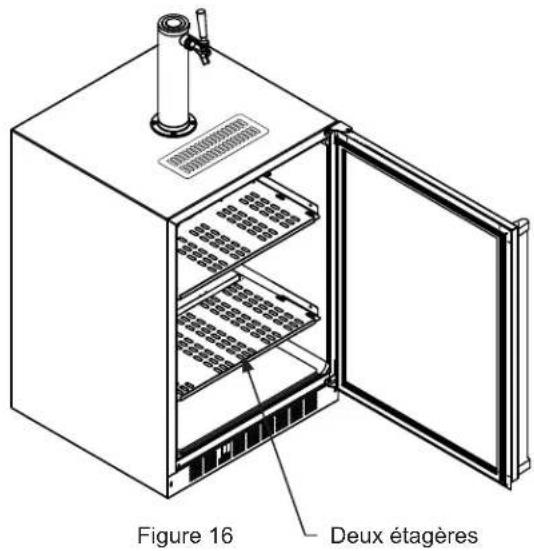

L'appareil est livré avec deux (2) étagères fixées par bande en position la plus haute et la plus basse. Sortez-les et disposez-les comme suit quand vous configurerez votre distributeur.

Si vous ne servez pas de bière pression au robinet, votre distributeur pour fûts peut servir de réfrigérateur, en disposant les deux étagères comme c'est montré en Figure 17. Les rayons sont indiqués "upper" (dessus) et "lower" (dessous). Ils doivent être placés dans leur respective position l'un au dessus de l'autre.

ATTENTION

Si vous utilisez l'appareil pour garder les denrées périssables, le point de consigne de température doivent être mis entre 34 et 42 degrés F (1.2 et 5.7 degrés C).

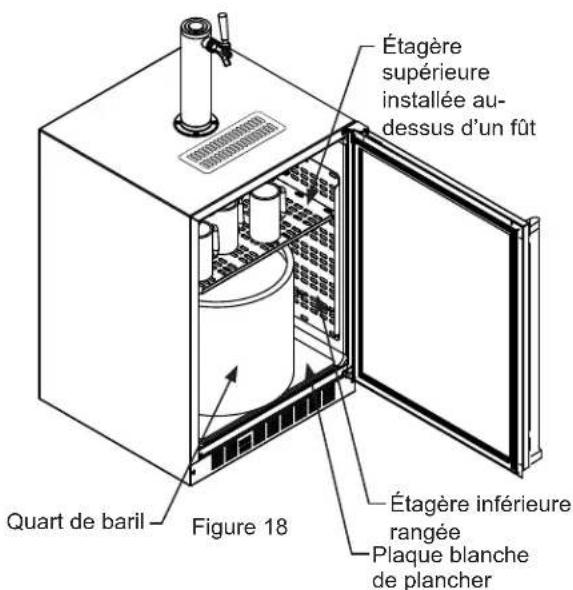

Si vous utilisez un quart de baril de bière (fût de 29,33 L), vous pouvez ajouter un espace sur étagère pour garder vos chopes glacées. Le fût d'un quart de baril doit reposer sur le fond, il ne peut pas tenir sur l'étagère (Voyez la Figure 18). Assurez-vous que la plaque blanche de plancher soit au fond du compartiment intérieur avant de positionner le baril.

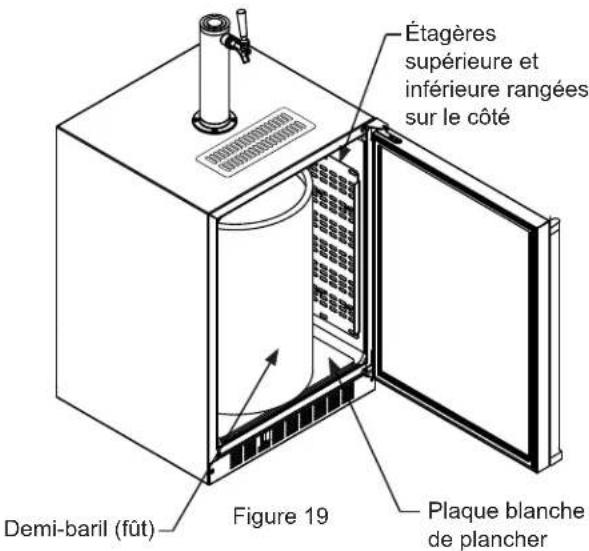

Si vous utilisez un demi-baril (fût de 68,67 L) ou deux 1/6 de baril, placez les deux étagères de chaque côté du distributeur de bière pression sur les deux crochets de suspension (Voyez la Figure 19). Assurez-vous que la plaque blanche de plancher soit au fond du compartiment intérieur avant de positionner le(s) fût(s).

Le distributeur de bière peut supporter un baril d'un demi (1/2) ou d'un quart (1/4) de gallon. Les distributeurs doubles de bière pression peuvent supporter deux barils de bière d'un sixième (1/6) de gallon. Consultez le tableau ci-dessous pour la quantité de bière de chaque taille de baril.

	Tailles de baril
	Baril 1/6 Baril 1/4 Baril 1/2
Hauteur	23516" (59.2 cm)	14^13/_16" (37.6 cm)	23516" (59.2 cm)
Diamètre	914" (23.5 cm)	17"(43.2 cm)	17" to 1714" (43.2 to 43 cm)
Gallons 5.1	6 7.75 15.5
Chopes de 12 onces (1/3 L)	60 82 163

Tableau A

Taille de conteneur	Nombre par bouteille de CO_2 de 5 livres
Corny de 5 gallons	15 à 22
Baril 1/6 14 à	21
Baril 1/4 10 à	14
Baril 1/2 5 à 7

Tableau B

ATTENTION

Les informations qui suivent aux pages 11 à 18 ne s'appliquent pas aux modèles MO24BN, car ils n'incorporant aucun équipement de tour de distribution et robinet pour bière. Référez-vous aux informations de votre fabricant d'équipement pour bière en ce qui cocerne l'installation d'un tel équipement.

Équipement de mise en perce et montage

Votre kit de distribution inclut les pièces suivantes :

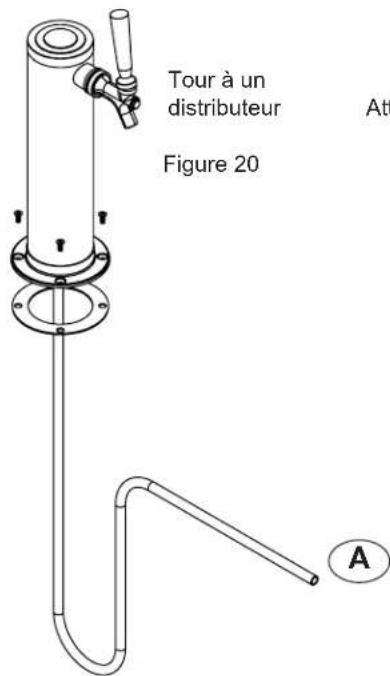

Tour en acier inox poli avec conduit de bière transparent (distribution simple ou double)

Joint de tour

Vis à tête Phillips ovale

Bouton pour tour (poignée de robinet)

Coupleur(s) pour fûts de bière

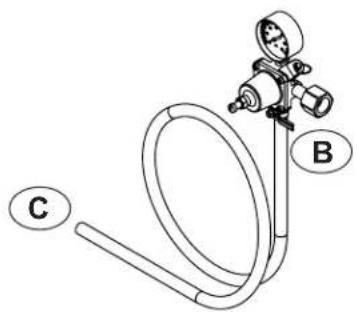

Régulateur pour CO₂ avec conduite(s) rouge(s) de gaz attachée(s)

Bouteille pour 5 livres de CO₂ vide

Attaches en plastique, grande et petite taille

Poignée de robinet

Outils nécessaires pour l'installation :

Tournevis à lame plate

Tournevis à pointe Phillips

Pinces

Clé à molette ou clé à fourche de 1 ^1/8 po

Clé à fourche de ½ po

AVERTISSEMENT

Le gaz CO₂ peut être dangereux. S'il devient difficile de respirer et/ou que vous commencez à avoir mal à la tête, cela peut être dû à une forte concentration de dioxyde de carbone. Quittez immédiatement la zone.

• La bouteille de CO_2 doit toujours être reliée au régulateur. Ne branchez jamais cette bouteille directement sur un fût.
• Cette bouteille de CO_2 doit être bien montée en position droite. Attachez-la avec la chaîne fournie.
• Ne jetez ou ne laissez tomber jamais la bouteille de CO_2 .
• Gardez la bouteille de CO₂ à l'écart de la chaleur.

• Ventilez la zone après une éventuelle fuite de CO₂.

• Sortez les étagères et les composants emballés de l'intérieur du réfrigérateur avant d'entamer la procédure d'assemblage.

• Amenez votre bouteille pour 5 livres de CO₂ vide chez votre fournisseur local de gaz pour la faire emplir. Vous pouvez en général trouver les fournisseurs dans les pages jaunes de l'annuaire aux rubriques "Fourniture pour soudure" ou "Protection contre le feu". Une bouteille pleine de 5 livres peut traiter de nombreux fûts (Voyez le tableau B).
• Montage de tour (si vous installez l'appareil sous un comptoir, passez directement à l'étape 4). Si vous montez la tour directement en haut du réfrigérateur, ôtez d'abord les quatre vis du haut du réfrigérateur. Retirer le bouchon de mousse du trou. Passez la conduite d'alimentation en bière au travers du joint de la tour et du gros orifice dans le haut du réfrigérateur. Alignez les 4 orifices dans la tour avec les 4 du haut de réfrigérateur, et fixez la tour avec les 4 vis retirées précédemment. Passez à l'étape 5.

UTILISATION DE VOTRE DISTRIBUTEUR DE BIÈRE

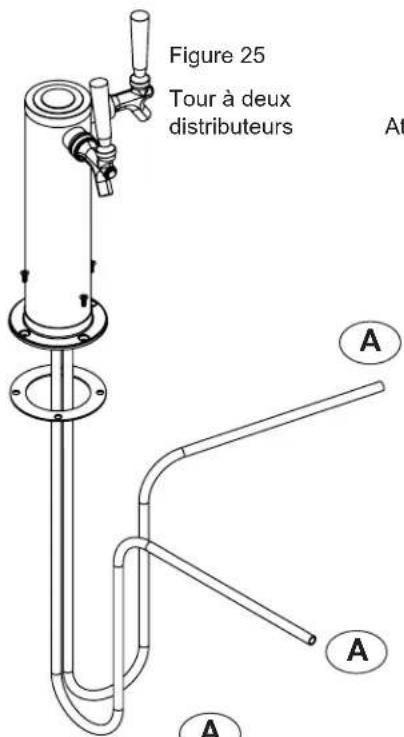

Kit de tour à distribution unique Kit de tour à distribution double

Connectez Ⓐ à Ⓐ , etc...

Figure 21

Attaches de tuyau pour connexions

Figure 22

Coupleur pour fût

Régulateur avec conduite de gaz rouge
Figure 23

Bouteille de CO₂ de 5 livres
Figure 24

Connectez Ⓐ à Ⓐ , etc...

Coupleur pour fût

Figure 26

Attaches de tuyau pour connexions

Coupleur pour fût

Figure 27

Figure 31

ATTENTION

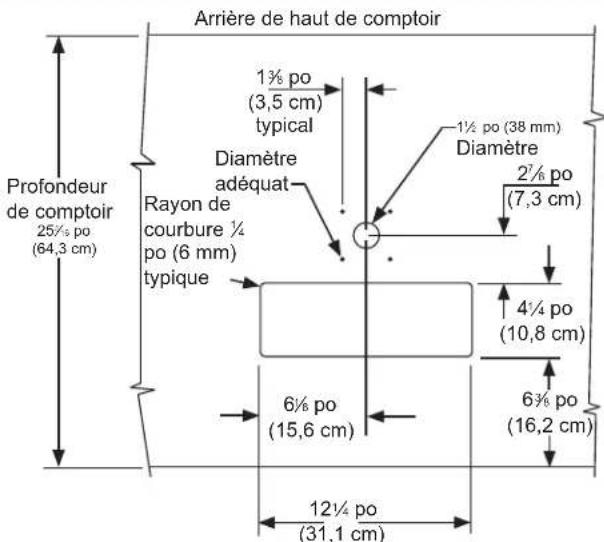

Les dimensions de découpe montrées en Figure 31 sont basées sur un haut de comptoir de profondeur 25% po (64,3 cm). Votre comptoir peut avoir une dimension différente et nécessite un autre positionnement d'avant à arrière. Référez-vous aux dimensions de produit en pages 6 et 7 pour déterminer les mesures requises.

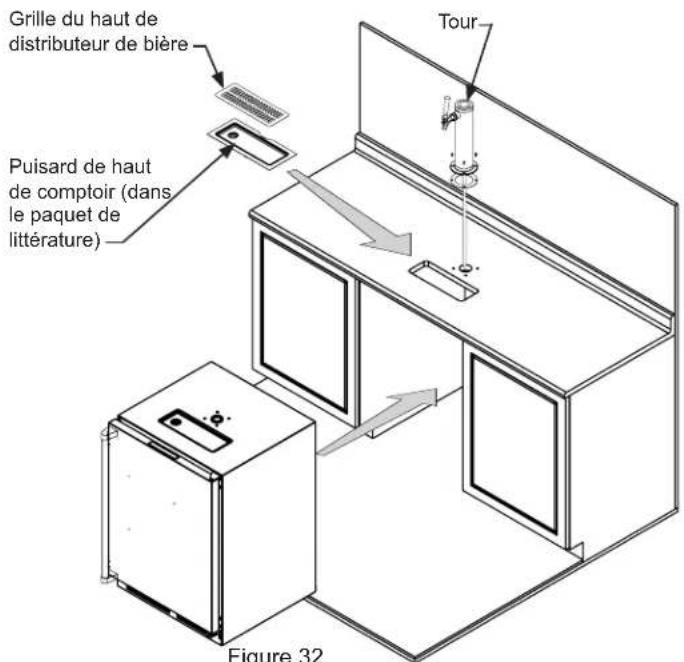

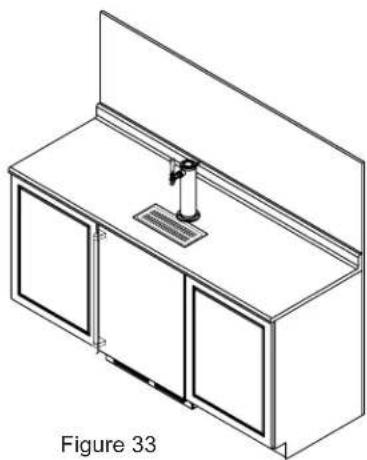

1. Si vous installez votre réfrigérateur à fûts sous un comptoir, vous devrez percer 5 orifices dans le dessus de comptoir pour y monter la tour. Le premier de ces orifices fait 1½ po de diamètre au centre de l'emplacement de la tour, pour la conduite de bière, à situer à environ 13½ po (34,3 cm) du bord avant du haut de comptoir (sur la base d'une largeur de comptoir standard de 25 ^5/16 po). Ensuite vous percez 4 orifices de montage selon les dimensions de la Figure 31. Leur diamètre dépend du matériau du haut de comptoir et de l'éventuelle nécessité de chevilles. Les vis fournies sont dans le paquet de la littérature, ce sont des vis en acier inox type AB de 10 x 1 po. Marquez et réalisez la découpe pour le puisard de drainage. Une fois les orifices percés et le réfrigérateur pour fûts en place sous le dessus de comptoir, passez la conduite de bière au travers du joint de la tour, dans le orifice de 1½ po dans le dessus de comptoir, et le orifice en haut du réfrigérateur pour fûts. Montez la tour sur le dessus de comptoir avec les 4 vis fournies. Placez le puisard de drainage, tiré du paquet de littérature, dans la découpe rectangulaire avec son encoche ronde vers l'arrière contre la tour, et placez la grille dessus.

2. Montez le régulateur sur la bouteille de CO₂ tank (connexion B) Notez que le régulateur a un filetage inversé et qu'il faut tourner en sens antihoraire pour le fermer. Serrez avec une clé à molette ou une clé à fourche de 1½ po.

3. Branchez la/les conduite(s) d'air rouge(s) depuis le régulateur sur le gros raccord pour conduite d'air du coupleur de fût, avec une grande attache pour tuyau (Connexion ⓒ).

4. Connectez la conduite de bière transparente depuis la tour sur le petit raccord à air su coupleur de fût avec une petite attache pour tuyau (Connexion A).

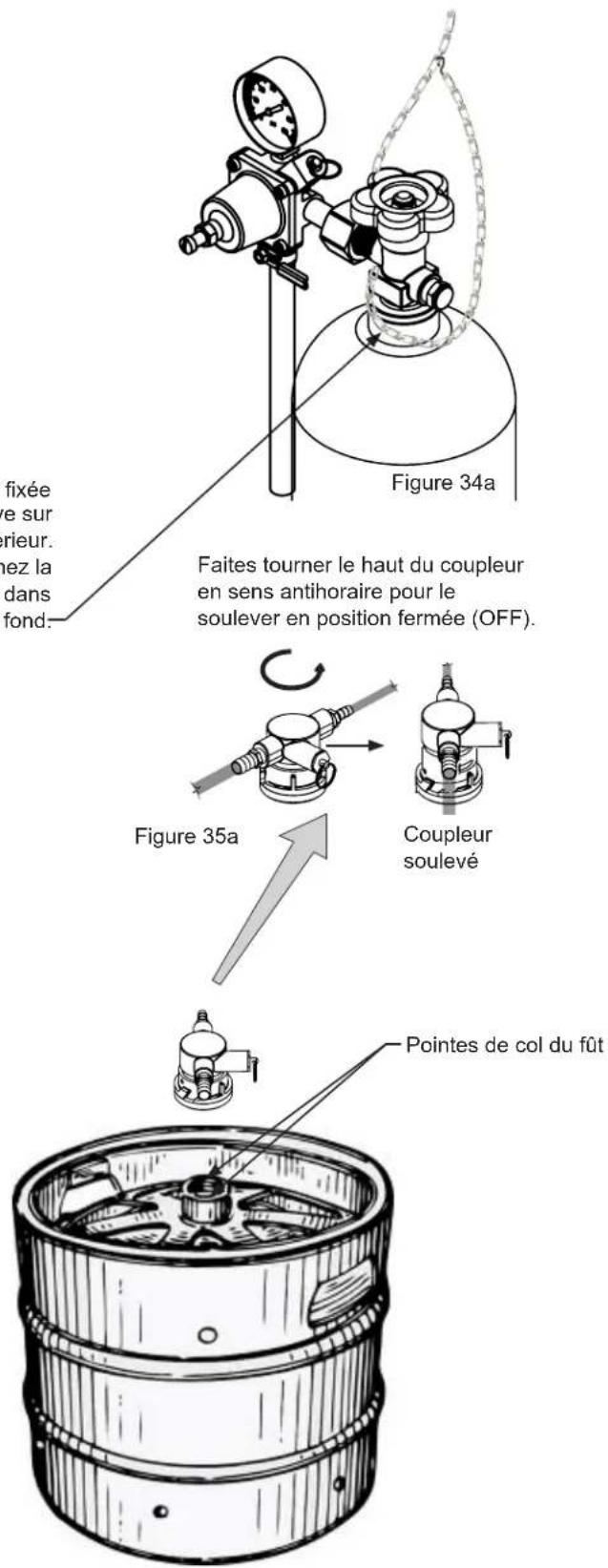

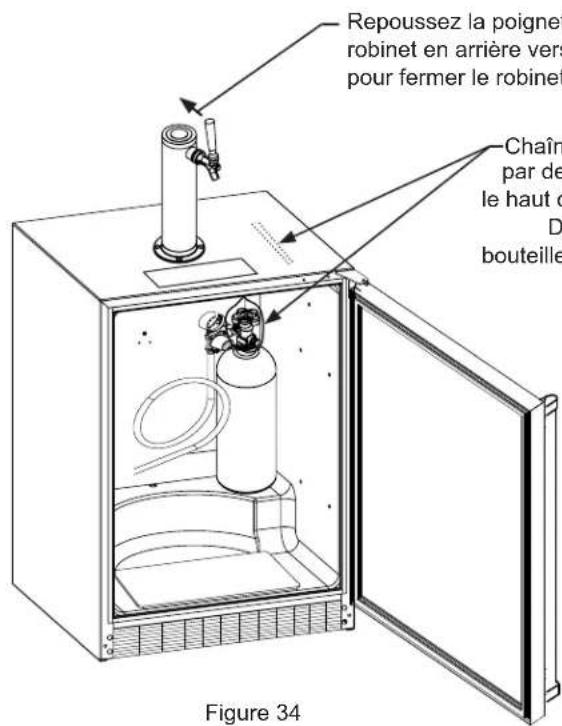

1. Positionnez la bouteille de CO₂ dans l'angle du réfrigérateur comme c'est montré en Figure 34 et attachez-la avec la chaîne. Repousser la poignée de robinet en arrière vers la tour pour fermer le robinet.

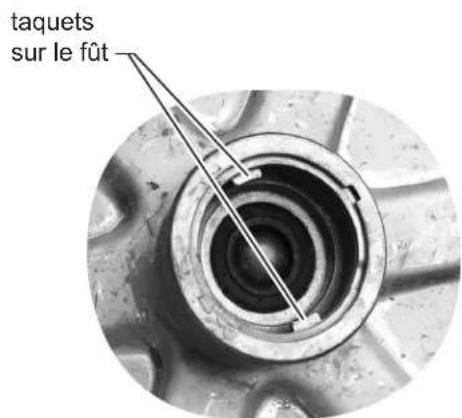

2. Accrochez le coupleur sur le fût : Vérifiez que le coupleur est en position fermée (voyez la Figure 35a). Alignez les taquets sur le fût avec les ouvertures correspondantes sur le coupleur de fût, et tournez en sens horaire jusqu'à ce que le coupleur stoppe (environ 90°). Appuyez sur le dessus du coupleur et faites-le tourner en sens horaire pour permettre au gaz d'entrer dans le fût.

Figure 35b

Figure 35

Support optionnel de montage pour bouteille extérieure de CO₂

Le support optionnel de montage est conçu pour maintenir la bouteille de CO₂ N° 5 qui est livrée avec le distributeur de bière. Des bouteilles plus grosses peuvent être achetées ailleurs et placées extérieurement. Utilisez le trou de hublot à l'arrière du meuble pour passer la conduite de CO₂ jusqu'au fût.

Plusieurs options sont disponibles pour monter la bouteille de CO_2 hors du distributeur de bière afin de gagner plus de place de rangement au froid à l'intérieur.

Fixez le support optionnel de montage au dos du distributeur de bière (c'est idéal pour les ensembles mobiles) ou sur un meuble adjacent (c'est idéal pour les unités intégrées sous comptoir) :

Placez les (4) vis à métaux (N° 10-32 x ¾ po à tête plate) fournies avec le support à l'arrière de l'appareil (Voyez la Figure 36). Ne les serrez pas à fond. Accrochez les trous en fente des brides du support par-dessus ces quatre vis, puis serrez-les bien pour maintenir le support au dos du meuble. Le support peut aussi être fixé sur un meuble adjacent en utilisant les vis à bois N°10 de ¾ po fournies. Marquez l'emplacement des trous où il faut avec un crayon en vous servent des fentes du support de montage comme gabarit. Percez des avant-trous appropriés (selon le matériau qui recevra les vis) et fixez le support en suivant les instructions données précédemment.

REMARQUE

Tenez compte de la conduite rouge de gaz 4 feet (1,2 meters) en choisissant un emplacement pour la bouteille de CO₂.

Avec les manomètres montés sur la bouteille de CO₂, placez la bouteille dans le support de montage.

Ôtez le bouchon de mousse du trou de hublot comme c'est montré en Figure 36, et passez la conduite rouge de CO₂ au travers de la paroi arrière, et hors du cache serpentin à l'intérieur du meuble. Connectez la conduite rouge de CO₂ au coupleur du fût de bière.

Rebouchez le trou à l'arrière du meuble avec le bouchon en mousse (Voyez la Figure 37).

Refermez l'étanchéité autour du tube avec le bouchon en mousse—

Figure 37

ATTENTION

Si la bouteille de CO₂ et posée sur le plancher, il faut la maintenir en position debout avec une chaîne ou une autre attache pour éviter son basculement.

Régulateur de CO₂ (tour de distribution simple)

Votre distributeur de bière est livré équipé avec une bouteille de CO_2 de 5 livres et un régulateur à un manomètre. Le manomètre indique la pression qui est envoyée au fût de bière. Suivez la procédure ci-dessous pour régler la pression qui doit être environ de 12 - 14 psi (0,8 à 1 bar) pour de la bière lager, ou de 9 - 12 psi (0,6 à 0,8 bar) pour de la bière ale.

Réglage de la pression (manomètre unique) :

1. Coupez la vanne de fermeture en bas du régulateur.
2. Assurez-vous que la poignée de vanne est ferme sur la tour (voir la Figure 34).
3. Desserrez le contre-écrou en tournant en sens antihoraire en utilisant la clé à fourche de ½ po jusqu'à ce qu'il soit lâche, cela va permettre l'ajustement de la vis de réglage.
4. Tournez cette vis en sens horaire ∘ pour augmenter la pression, ou en sens antihoraire ∘ pour la diminuer.
5. Ouvrez la vanne de fermeture en bas du régulateur. La lecture au manomètre peut retomber mais se rétablit rapidement.
6. Tirez l'anneau sur le coupleur de fût pour permettre au gaz de circuler momentanément.
7. Effectuez toutes les retouches de réglage nécessaires en jouant sur la vis.
8. Resserrez le contre-écrou avec la clé à fourche de 12 po en tournant en sens horaire la clé à fourche de 12 po.

Figure 38

Figure 39 (Régulateur pour tour de distribution simple)

Régulateur de CO₂ (tour de distribution double)

Votre distributeur de bière est livré équipé avec une bouteille de CO₂ de 5 livres et un régulateur à deux manomètres. Le manomètre inférieur doit indiquer environ 750 psi (52 bar) quand la bouteille est correctement remplie et avant d'être mise dans le réfrigérateur (à température ambiante). L'indication sera plus faible avec la bouteille réfrigérée. Utilisez ce manomètre inférieur comme indicateur de la quantité de gaz qui reste dans la bouteille. Le manomètre supérieur indique la pression qui est envoyée au fût de bière. Suivez la procédure ci-dessous pour régler la pression qui doit être environ de 12 - 14 psi (0,8 à 1 bar) pour de la bière lager, ou de 9 - 12 psi (0,6 à 0,8 bar) pour de la bière haute ale.

Réglage de la pression (manomètre supérieur) :

1. Coupez la vanne de fermeture en bas du régulateur.
2. Assurez-vous que la poignée de vanne est ferme sur la tour (voir la Figure 34).
3. Desserrez le contre-écrou en tournant en sens antihoraire en utilisant la clé à fourche de ½ po jusqu'à ce qu'il soit lâche, cela va permettre l'ajustement de la vis de réglage.
4. Tournez cette vis en sens horaire ∼ pour augmenter la pression, ou en sens antihoraire ∼ pour la diminuer.
5. Ouvrez la vanne de fermeture en bas du régulateur. La lecture au manomètre peut retomber mais se rétablit rapidement.
6. Tirez l'anneau sur le coupleur de fût pour permettre au gaz de circuler momentanément.
7. Effectuez toutes les retouches de réglage nécessaires en jouant sur la vis.
8. Resserrez le contre-écrou avec la clé à fourche de ½ po en tournant en sens horaire ∼ la clé à fourche de ½ po.

Figure 40
(Régulateur pour tour de distribution double)

UTILISATION DE VOTRE DISTRIBUTEUR DE BIÈRE ET ENTRETIEN ET NETTOYAGE

Kit de drainage (tous modèles) : Le kit de drainage est envoyé déjà en place et prêt à l'emploi. Pour vider :

Tirez le tuyau de drainage hors du capuchon de bouteille, enlevez la bouteille du meuble, dévissez son capuchon et rincez la bouteille. Réinstallez la bouteille dans le meuble.

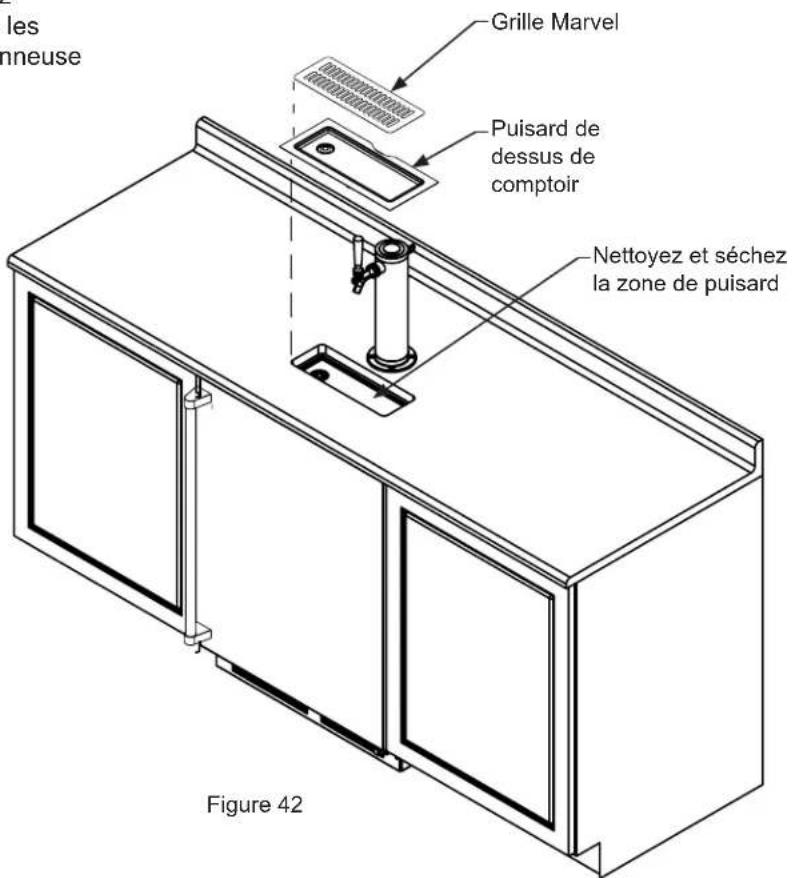

Nettoyage du puisard de drainage :

Sur un distributeur de bière autonome, enlevez la grille Marvel du devant de la tour, nettoyez-la à l'eau savonneuse et faites-la sécher avant de la réinstaller. Nettoyez la zone de puisard à l'eau savonneuse et faites-la sécher (Voyez la Figure 41).

Sur un distributeur de bière intégré, enlevez la grille Marvel et le puisard de dessus de comptoir, nettoyez-les à l'eau savonneuse et faites-les sécher avant de les réinstaller. Nettoyez la zone de puisard à l'eau savonneuse et faites-la sécher (Voyez la Figure 42).

Nettoyage et entretien du système de distribution

Le système de distribution a besoin d'être nettoyé entre ses utilisations pour éviter du gaspillage et/ou un mauvais goût pour la bière.

Nettoyage du coupleur de fût

Sortez le coupleur de fût hors du fût si nécessaire. Fermez la/les vanne(s) de gaz sous le régulateur, Faites tremper dans de l'eau chaude ou une solution assainissante et brossez le coupleur de fût. Laissez sécher toutes les parties et remontez-les.

Les attachez de tuyau peuvent être relâchées pour un mouvement latéral de la tête.

Figure 43

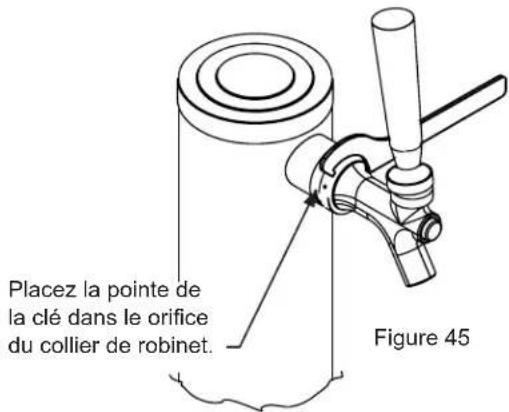

Nettoyage de robinet

Arrêtez l'arrivée de gaz au robinet de coupure sous le régulateur (Voyez la Figure 39 ou Figure 40), et ouvrez le robinet de bière pour relâcher la pression. Pour ôter le robinet de la tour, utilisez la clé tricoise fournie. Placez la pointe de la clé dans le orifice sur le collier du robinet, et tournez en sens horaire ∼ pour démonter le robinet (Voyez la Figure 45).

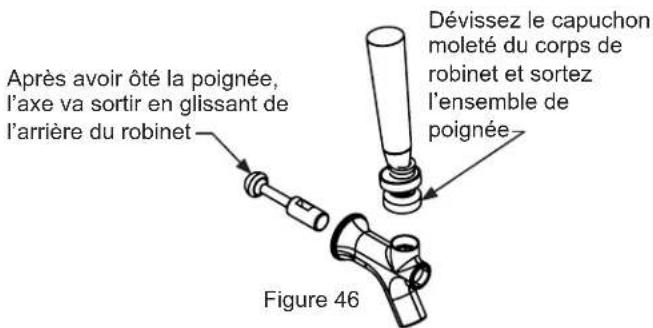

Enlevez le capuchon moleté du corps de robinet juste sous la poignée, et retirez l'ensemble de poignée du robinet. Cela va permettre d'ôter l'axe de l'arrière du robinet (voyez la Figure 46).

Faites tremper les parties du robinet dans de l'eau potable ou dans une solution d'eau assainissante chaude. N'utilisez pas de savon.

Réassemblez le robinet, remontez-le sur la tour (assure-vous que le robinet est bien en position fermée), et rétablissez l'arrivée du gaz.

Kit de nettoyage de robinet

C'est un article optionnel (N° de pièce 42242373), ce kit inclut tout ce qu'il faut pour nettoyer rapidement la robinetterie. Solution de nettoyage, pompe, bouteille pour mélange, brosse et clé.

Nettoyage de la conduite de bière (en utilisant l'ensemble de nettoyage pour distributeur

42242373):

Avec le robinet ôté de la tour de distribution (voir en page 18) et le coupleur ôté du fût (voir aussi en page 18), placez l'extrémité de la conduite de bière dans un seau ou une cuvette. Fixez la pompe sur la tour avec l'écrou de couplage fourni sur l'ensemble de pompe. Pompez un liquide assainissant/nettoyant à travers la conduite de bière jusqu'à ce qu'elle soit propre. Rincez le flacon de pompe à l'eau chaude, et en activant la pompe rincez la conduite de bière 2 à 3 fois avec de l'eau potable chaude.

Figure 47

Grille frontale

Assurez-vous que rien n'obstrue les ouvertures pour flux d'air requises à l'avant de l'armoire. Au moins une à deux fois par an, chassez par brossage ou par aspiration les peluches et les saletés dans la zone de la grille avant (Voyez en page 4).

ATTENTION

RISQUE DE COMMOTION ÉLECTRIQUE : Débranchez l'alimentation secteur de l'appareil avant de le nettoyer à l'eau savonneuse.

Armoire

L'armoire peinte peut se laver avec une solution savonneuse douce, puis soigneusement se rincer à l'eau potable. N'utilisez JAMAIS de produits nettoyants abrasifs.

Intérieur

Lavez le compartiment intérieur avec une solution savonneuse douce. N'utilisez pas de nettoyant abrasif, de solvant, de produit nettoyant/polissant ou de détergent non-dilué.

Soins pour l'appareil

1. Évitez de vous appuyer sur la porte, vous pourriez déformer ses charnières ou faire basculer l'appareil.
2. Faites attention quand vous balayez, aspirez ou passez la vadrouille près de l'avant de l'appareil. Vous pourriez endommager sa grille.
3. Nettoyez périodiquement l'intérieur de l'appareil selon le besoin.

En cas de coupure du secteur

Si une panne d'alimentation arrivait, essayez de la corriger le plus tôt possible. Minimisez le nombre d'ouvertures de porte pendant la coupure du secteur afin de ne pas affecter la température dans l'appareil.

Entreposage de longue durée / préparation à l'hivernage :

1. C'est le moment de préparer à l'hivernage quand le minimum de température ambiante descend sous les 38°F (3,3 °C)

ATTENTION

Faire fonctionner l'appareil à des températures inférieures à ce seuil d'hivernage recommandé annulerait la garantie.

1. Arrêtez l'appareil (voir en page 9).
2. Videz tous son contenu.
3. Si nécessaire, déplacez l'appareil pour avoir accès à son arrière.
4. Débranchez l'appareil de sa prise secteur.
5. Il est également recommandé que l'alimentation de la prise secteur soit coupée en amont si elle ne doit pas servir pour d'autres appareils pendant cette période d'hivernage.
6. Fermez la vanne d'alimentation en CO₂.
7. Vidangez la/les conduite(s) de bière.

a. Enlevez la tête de soutirage Sankey (coupleur de fût) (voir en page 18).
b. Enlevez le robinet de la tour (voir en page 18).
c. Les conduites de bière vont se vider par gravité.
d. Nettoyez la tubulure des conduites de bière (voir en page 19).

1. Démontez puis nettoyez le robinet (voir en page 18).
2. Faites tremper et nettoyez la tête de soutirage Sankey Low-Boy (voir la page 18).
3. Pendant le nettoyage d'un ensemble faites particulièrement attention à toutes les fissures ou crevasses pouvant avoir accumulé de la saleté et des débris.
4. Enlevez la grille de protection frontale (voir les Figure 48 et Figure 49), et utilisez une brosse et un aspirateur pour éliminer la saleté et les débris de sous l'appareil.
5. Nettoyez soigneusement cette grille de protection et réinstallez-la sur l'appareil.

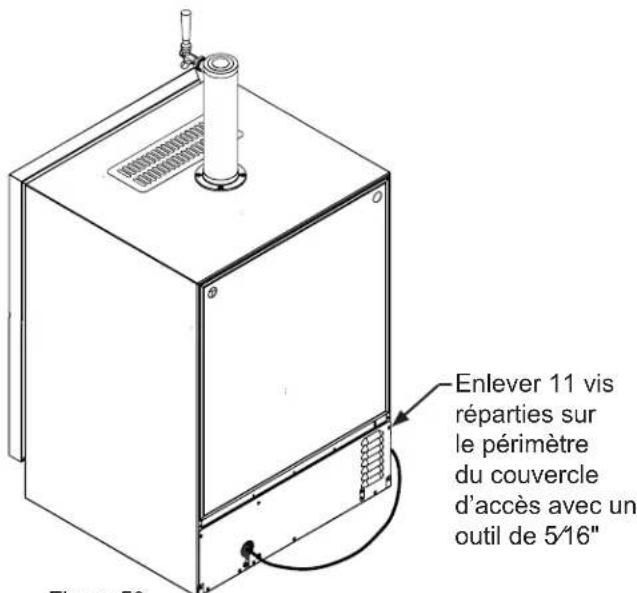

6. Enlevez le couvercle d'accès arrière (voir la Figure 50), et utilisez une brosse et un aspirateur pour éliminer la saleté et les débris du compartiment de la machine.

- Si le bac en plastique de drainage du dégivrage sous le compresseur contient de l'eau, utilisez une éponge pour en éliminer le plus possible.

1. Nettoyez soigneusement ce couvercle d'accès arrière et réinstallez-le sur l'appareil.

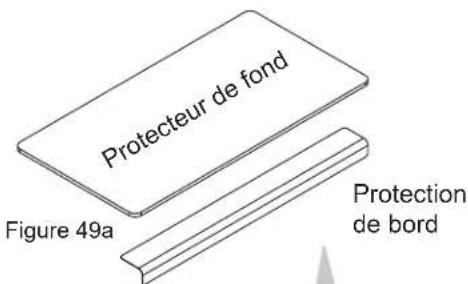

Enlever le pro- tecteur de fond et la protection de bord, et nettoyer

1. Nettoyez toutes les surfaces de l'intérieur avec un produit nettoyant antibactérien, et poursuivez par un rinçage à l'eau claire pour éliminer tous les résidus de produits chimiques qui pourraient tacher. N'utilisez pas de produits nettoyants abrasifs ni de tampons à récurer.

- Enlevez le protecteur en plastique de fond et la protection du bord inférieur en acier inox pour nettoyer en-dessous.

1. Laissez la porte ouverte et attendez le séchage complet avant de la refermer.
2. Nettoyez bien le joint de porte avec un produit nettoyant antibactérien, et poursuivez par un rinçage à l'eau claire pour éliminer tous les résidus de produits chimiques.
3. Nettoyez soigneusement l'extérieur avec un produit nettoyant approuvé pour l'acier inox. N'utilisez pas de produits nettoyants abrasifs ni de tampons à récurer.
4. Tout matériel de montage ou d'attache présentant des signes de corrosion doit être remplacé.
5. Une fois l'extérieur bien nettoyé, vous pouvez désirer passer une couche de cire automobile pour protéger des taches venant d'humidité, salissures et débris pouvant s'accumuler sur les surfaces pendant la période d'hivernage.
6. Ne placez de couverture sur l'appareil, car cela pourrait emprisonner de la condensation.

Une fois que tout ce qui précède est terminé, vous pouvez décider d'entreposer l'appareil à l'intérieur, mais ce n'est pas une nécessité.

Figure 50

Redémarrage après un entreposage prolongé :

1. Connectez l'appareil à l'alimentation secteur.
2. En cas d'entreposage à l'extérieur, il est recommandé que l'appareil soit de nouveau attentivement inspecté avec les instructions d'hivernage qui précèdent pour éliminer tout ce qui est salissure ou débris venant des intempéries ou des animaux/insectes éventuels.
3. Mettez l'appareil en marche et confirmez votre souhait pour les paramètres de contrôle.
4. Laissez l'appareil se stabiliser 24 heures avant de le charger.

ENTRETIEN DE L'ACIER INOX ET CONSEILS POUR L'ÉCONOMIE D'ÉNERGIE

Contexte

L'acier inox ne se décolore pas, ne se corrode pas et ne rouille pas comme l'acier ordinaire, mais il n'est pas à l'abri des taches ou corrosions. L'acier inox peut se décolorer ou se corroder s'il n'est pas entretenu correctement.

Les aciers inox diffèrent des aciers ordinaires au carbone par leur quantité de chrome présente. C'est ce chrome qui fournit un film protecteur invisible sur la surface, sous forme d'oxyde de chrome. Ce film peut être endommagé ou contaminé, ce qui entraîne décoloration, tache ou corrosion de la base métallique.

Entretien et nettoyage

Un nettoyage de routine des surfaces d'acier inox servira à prolonger notablement la durée de service de votre produit en éliminant des contaminants. C'est particulièrement important dans les zones côtières qui peuvent exposer l'acier inox à des contaminants sévères comme des sels haloïdes (chlorure de sodium).

Il est fortement recommandé d'inspecter régulièrement et de nettoyer soigneusement les fissures, points de sou-dure, dessous de joints, de rivets et de têtes de boulons, et toutes les zones où des petites quantités de liquide peuvent être collectées et stagner, en concentrant des contaminants. De plus tout matériel de montage présentant des signes de corrosion doit être remplacé.

La fréquence du nettoyage dépendra de l'emplacement de l'installation, de l'environnement et des conditions d'utilisation.

Choix d'un produit de nettoyage

Le choix d'un produit de nettoyage approprié est au gré du consommateur, et il existe de nombreux produits parmi lesquels choisir. Selon le type de nettoyage et le degré de contamination, certains produits sont meilleurs que d'autres.

En général le moyen le plus efficace pour du nettoyage de routine de la plupart des produits en acier inox est un bon passage au chiffon doux trempé dans une solution d'eau tiède et de détergent doux, ou d'eau faiblement ammoniaquée. Le frottement doit dans la mesure du possible suivre les veines de polissage de l'acier, et il faut toujours procéder à un rinçage après le nettoyage.

Bien que certains produits soient nommés "nettoyants pour acier inox", ils peuvent contenir des abrasifs susceptibles d'écorcher la surface (en compromettant son film protecteur d'oxyde de chrome),

Une fois que les surfaces en acier inox ont été soigneusement nettoyées, une cire automobile de bonne qualité peut y être appliquée pour maintenir la finition.

Remarque : Les produits en acier inox ne doivent jamais être installés ou entreposés à proximité de produits chimiques à base de chlore.

Quelque soit votre choix du produit de nettoyage, il doit être utilisé en conformité stricte avec les instructions de son fabricant.

Les suggestions suivantes vont minimiser le coût de fonctionnement de votre appareil de refroidissement.

1. N'installez pas votre appareil près d'un autre appareil chaud (cuisinière, lave-vaisselle, etc.), d'une conduite d'air chaud, ou d'autres sources de chaleur.
2. Placez l'appareil à l'abri du rayonnement solaire direct.
3. Assurez-vous que les évents de la grille devant l'unité au-dessus de la porte ne sont pas obstrués et maintenus propres de façon à permettre une ventilation du système de refroidissement et chasser la chaleur.
4. Branchez votre appareil sur un circuit d'alimentation secteur dédié (Sans partage avec d'autres appareils).
5. Quand vous chargez initialement votre produit neuf, ou au cas où de grosses quantités de contenu tiède sont placées dans le compartiment de conservation au froid, minimisez les ouvertures de porte pendant les 12 heures qui suivent pour permettre au contenu de tomber à la température de consigne du compartiment.
6. En maintenant un compartiment d'entreposage relativement plein, if faut moins de périodes de fonctionnement en refroidissement de l'appareil qu'avec un compartiment vide.
7. Assurez-vous que la fermeture de porte n'est pas obstruée par des denrées entreposées dans votre appareil.
8. Permettez aux denrées chaudes de revenir à la température ambiante avant de les placer dans l'appareil.
9. Minimisez la fréquence et la durée des ouvertures de porte.
10. Utilisez le point de consigne de température le plus haut qui respecte votre préférence personnelle, et fournissez l'entreposage qui convient pour vos denrées conservées.
11. Quand vous êtes en vacances ou loin de la maison pour des périodes prolongées, réglez la consigne de l'appareil à la température la plus haute admissible pour la conservation de son contenu.
12. Réglez le contrôle en position d'arrêt (off) si le nettoyage de l'appareil nécessite que sa porte reste ouverte pour une période longue.

Si du service est nécessaire :

• Si le produit est encore dans sa première année de garantie, veuillez appeler le service à la clientèle d'AGA MARVEL au 800.223.3900 pour avoir des instructions sur la façon d'obtenir une couverture sous garantie dans votre secteur.
• Si le produit est sorti de sa première année de garantie, le service à la clientèle d'AGA MARVEL peut vous fournir des recommandations sur les centres de service de votre secteur. Une liste des centres de service agréés est également disponible sur le site www.agamarvel.com sous la section de service et d'assistance.
• Dans toute correspondance relative au service, assurez-vous de bien fournir la référence de modèle, le numéro de série et le la facture d'achat.
• Essayez de donner des informations ou une description de la nature du problème, sur la durée pendant laquelle l'appareil a fonctionné, sur les températures de la pièce et de l'eau, et toutes les informations qui peuvent être utiles pour une résolution rapide du problème.
• Le Tableau «C» est fourni pour enregistrer les informations pertinentes sur votre produit, comme référence ultérieure.

Pour vos archives
Date d'achat
Nom du revendeur
Adresse du revendeur
Ville du revendeur
État/province du revendeur
Code Zip/postal du revendeur
N° de série de l'appareil
N° de série de l'appareil
Date d'envoi de la carte de garantie (à faire dans les 10 jours après l'achat)

Tableau C

Avant d'appeler pour du service

Si l'appareil semble présenter un dysfonctionnement, commencez par bien relire son manuel. Si le problème persiste, consultez le guide de dépannage qui suit. Identifiez le problème dans ce guide et consultez les colonnes de causes et de remèdes avant d'appeler pour du service. Le problème peut être quelque chose de très simple qui peut se résoudre sans demander une intervention de service. Cependant, il peut être nécessaire de contacter votre revendeur ou un technicien de service qualifié.

ATTENTION

Dans le cas improbable où vous perdriez de la capacité de refroidissement sur votre appareil, ne le débranchez pas de son alimentation électrique, mais appelez immédiatement un agent de dépannage qualifié. Il est possible que la perte de capacité de refroidissement résulte d'une accumulation excessive de givre sur le serpentin de refroidissement d'évaporateur. Dans ce cas, le débranchement électrique de l'appareil entraînera la fusion d'une quantité excessive de glace, qui pourra générer de l'eau de fusion qui dépassera la capacité du système de drainage du dégivrage, et risque de provoquer un dégât des eaux à votre domicile. C'est l'utilisateur final qui sera le responsable final de tout dégât des eaux causé par une coupure prématurée de l'appareil, sans avoir géré correctement l'excédent d'écoulement d'eau.

AVERTISSEMENT

Risque d'électrocution

• Ne tentez jamais de réparer ou d'exécuter de la maintenance sur l'appareil avant que son alimentation électrique n'ait été débranchée en amont. Passer l'appareil sur arrêt (OFF) n'enlève pas la présence de tension secteur sur les fils de câblage.
• Remettez en place l'ensemble des pièces et panneaux avant de redémarrer.

Problème Cause possible Remède
L'appareil ne produit pas assez de froid(Voyez «Réglage de la température» en page 9)	Le contrôle a une consigne trop chaudeLa température du contenu n'est pas encore stabilisée.	Ajustez plus bas la consigne de température. Laissez stabiliser la température 24 heures.
	Utilisation excessive ou ouvertures prolongées de la porte.	Laissez la température se stabiliser pendant au moins 24 heures.
	Blocage du flux d'air de la grille frontale.	Le flux d'air ne doit pas être obstrué à la grille frontale. Consultez les valeurs de dégagements en page 4.
	Défaut d'étanchéité du joint de porte.	Changez le joint de porte.
L'appareil fait trop de froid(Voyez «Réglage de la température» en page 9)	Le contrôle a une consigne trop froide	Ajustez plus haut la consigne de température Laissez stabiliser la température 24 heures.
	Défaut d'étanchéité du joint de porte.	Changez le joint de porte.
Bruit ou vibration • L'appareil n'est pas d'aplomb.		Mettez l'armoire d'aplomb, voyez en page 4 le réglage des pieds de mise à niveau.
	Obstruction de tube affectant le ventilateur.	Contactez un technicien de service qualifié.
L'appareil ne fonctionne pas. • L'appareil est à l'arrêt.		Mettez l'appareil en marche. Voyez pour le démarrage de votre appareil en page 9.
	Le cordon secteur n'est pas branché.	Branchez la fiche du cordon.
	La prise secteur n'est pas alimentée.	Vérifiez l'alimentation électrique de votre maison.

Produit complet

Garantie limitée d'un an sur pièces et main-d'œuvre

AGA MARVEL garantit qu'il fournira toutes les pièces et la main-d'œuvre nécessaires pour réparer ou remplacer, au domicile ou au bureau de l'utilisateur final, tout composant avéré défectueux du fait des matériaux ou de la main-d'œuvre, en tenant compte des conditions et exclusions décrites plus bas, pendant une période d'une année à compter de la date d'achat par l'utilisateur final.

Garantie limitée additionnelle sur les pièces uniquement de la deuxième à la cinquième année

Durant les quatre ans qui suivent l'expiration de la garantie limitée d'un an, AGA MARVEL va fournir des pièces de remplacement pour le système de refroidissement hermétiquement scellé (constitué de : compresseur, condenseur, déshydrateur, accumulateur, vanne de contournement, tube de raccordement et évaporateur), s'il s'avère défectueux du fait des matériaux ou de la main-d'œuvre, en tenant compte des conditions et exclusions qui suivent.

Les garanties précédentes ne couvrent pas :

• Les coûts d'expédition des pièces de remplacement ou des pièces défectueuses renvoyées.
• L'éducation du client ou des instructions sur la façon d'utiliser l'appareil
• Toute perte de contenu due à une panne de produit.
• Le déplacement ou l'installation du produit.

Les garanties qui précèdent ne couvrent pas non plus une panne de ce produit ou de ses composants due à :

• Transport ou dommages consécutifs au transport.
• Utilisation commerciale, ou autre qu'un usage domestique normal ou un usage dans un petit bureau.
• Une utilisation incorrecte, un mésusage, un abus, un accident ou une altération, un câblage de raccordement non conforme aux normes électriques, une tension secteur trop élevée ou trop faible, un défaut d'entretien notoire, ou toute autre utilisation non raisonnable.

Pièces ou service

Non fourni ou désigné par AGA MARVEL

Les garanties qui précèdent ne s'appliquent pas non plus si :

• L'acte de vente d'origine, la date de livraison, ou le numéro de série ne peuvent pas être vérifiés.
• Les pièces défectueuses ne sont pas renvoyées pour inspection si c'est demandé par AGA MARVEL.
• L'équipement de refroidissement n'est plus en la possession de l'acheteur utilisateur final d'origine.

Les garanties décrites ici sont les seules fournies par AGA MARVEL. Toutes les garanties implicites, y compris la garantie implicite de valeur marchande, sont limitées à la durée des garanties explicites. En aucun cas AGA MARVEL ne sera tenu pour responsable de tous dommages ou dépenses consécutifs ou annexes, résultant d'une inobservation de ces garanties ou d'autres garanties, qu'elles soient explicites ou implicites.

Certains États et certaines Provinces ne permettent pas l'exclusion ou la limitation des dommages consécutifs ou une limitation de la durée applicable des garanties implicites, dont la limitation ou exclusion qui précède peu ne pas être applicable à votre cas. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui peuvent varier d'un État à un autre.

Aucune personne, firme ou corporation, n'est autorisée à donner une garantie différente, ni à assumer une quelconque autre obligation pour AGA MARVEL. Ces garanties ne s'appliquent qu'à des produits utilisés dans un des cinquante des États-Unis d'Amérique et dans le District de Columbia.

Pour obtenir une action dans le cadre de cette garantie, signalez tous les défauts constatés à :

AGA MARVEL

1260 E. VanDeinse St.

Greenville MI 48838

Phone: [phone]

www.agamarvel.com

AGA MARVEL

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41013896-FR Rev E

11/11/16

Toutes les spécifications et les conceptions des produits sont sujet à des changements sans préavis. De telles révisions ne donnent aucun droit pour l'acheteur de produits antérieurs à bénéficier de ces changements, améliorations, ajouts, remplacements, ni de recevoir une compensation.

FR Instructions d'installation, d'utilisation et d'entretien
