STX3C - Appareil électroménager SMEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable ou libre
Marque	SMEG
Modèle	STX3C
Capacité	14 couverts standard
Dimensions (L x P x H)	597-599 x 550 x 820-890 mm (selon modèle)
Pression d'alimentation en eau	0,05 - 0,9 MPa (0,5 - 9 bars)
Alimentation électrique	Voir plaque signalétique sur bord interne de porte
Consommation d'eau (min-max)	3,5 L (trempage) - 15,5 L (super)
Consommation d'énergie (min-max)	0,02 kWh - 1,70 kWh
Programmes de lavage	Trempage, Cristaux, Eco, Normal, Super, Rapide 27', Eco Rapide, Normal Rapide, Fort et Rapide
Options	QuickTime, Flexi Tabs, Hyclean, FlexiZone, Départ différé
Type d'installation	Encastrable sous plan de travail continu ou pose libre
Matériau de la cuve	Acier inoxydable
Paniers	1 panier inférieur, 1 panier supérieur réglable en hauteur, 1 panier à couverts amovible
Adoucisseur d'eau	Oui, réglable selon dureté (degrés français 0-100)
Sécurité	Aquastop (selon modèle), mise à terre obligatoire, verrouillage porte (fermeture)
Nettoyage et entretien	Bras de lavage et filtres amovibles pour nettoyage périodique
Fonction 3/1	Compatible détergents tout-en-un (sel, rinçage, détergent) avec option Flexi Tabs
Voyants indicateurs	Manque de sel, manque de produit de rinçage (selon modèle)

FOIRE AUX QUESTIONS - STX3C SMEG

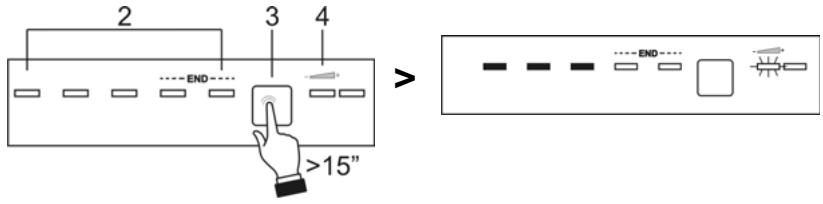

Comment régler l'adoucisseur d'eau sur le lave-vaisselle SMEG STX3C ?

Pour régler l'adoucisseur, maintenez enfoncé le bouton de sélection des programmes pendant plus de 15 secondes jusqu'à ce que le voyant de réglage de dureté clignote. Les voyants programmes indiquent le niveau actuel (de 1 à 5). Appuyez sur le bouton pour choisir le niveau correspondant à la dureté de votre eau (consultez le tableau dans la notice). Laissez la touche inactive pour confirmer.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est branché et alimenté en électricité, que le robinet d'eau est ouvert, et que la porte est bien fermée. Si le problème persiste, consultez le code d'erreur affiché (E1 à E9) et reportez-vous au guide de dépannage de la notice.

Comment nettoyer les filtres du lave-vaisselle ?

Retirez le panier inférieur, tournez le microfiltre central dans le sens inverse des aiguilles d'une montre et soulevez-le. Séparez les deux parties du filtre en plastique. Nettoyez-les sous l'eau courante avec une brosse dure. Remontez le tout soigneusement pour éviter d'endommager la pompe.

Que signifient les codes d'erreur E1, E2, etc. ?

Les codes d'erreur indiquent des anomalies spécifiques : E1 (Aquastop), E2 (niveau de sécurité), E3 (chauffage), E4 (température), E5 (arrivée d'eau), E6 (évacuation), E7 (petite turbine), E8 (lavage alterné), E9 (système d'activité). Pour chaque code, consultez le guide de dépannage : certains nécessitent une intervention du service après-vente.

Puis-je utiliser des pastilles tout-en-un (3 en 1) ?

Oui, si votre modèle est équipé de l'option Flexi Tabs (bouton 3/1). Activez cette option avant le cycle. Attention : si la dureté de l'eau dépasse H3, le voyant clignote pour signaler que les pastilles 3 en 1 ne sont pas optimales. Désactivez l'option lorsque vous revenez à des produits séparés.

Comment installer le lave-vaisselle SMEG STX3C ?

L'installation doit être réalisée par un technicien qualifié. Assurez-vous que le sol est de niveau (réglage des pieds), que les tuyaux d'arrivée et d'évacuation ne sont pas pliés (diamètre min. 8 cm pour le passage), et que le branchement électrique est conforme (prise avec terre). Pour une installation encastrée, respectez les distances minimales et les consignes du fabricant.

Pourquoi la vaisselle reste-t-elle humide après le séchage ?

Cela peut provenir d'un manque de produit de rinçage ou d'un réglage de dosage trop faible. Vérifiez le niveau dans le doseur et augmentez le dosage (tournez le sélecteur à l'intérieur du capuchon). Utilisez également le programme avec séchage. Si le problème persiste, nettoyez les bras de lavage et les filtres.

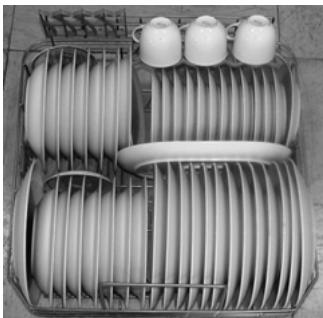

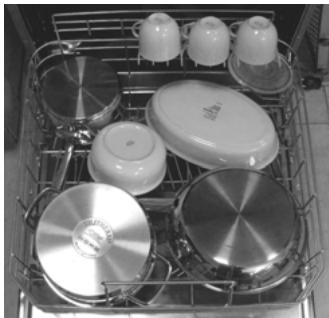

Comment charger les paniers pour un lavage optimal ?

Placez la vaisselle la plus sale dans le panier inférieur (casseroles, assiettes) et les articles délicats (verres, tasses) dans le panier supérieur. Orientez les creux vers le bas pour l'écoulement. Ne chargez pas trop les paniers pour permettre la rotation des bras de lavage. Les couteaux pointus doivent être placés pointe vers le bas ou à l'horizontale.

Que faire en cas de fuite d'eau ?

Si le système Aquastop est activé (code E1), coupez l'alimentation en eau et l'électricité, puis contactez un technicien qualifié. Ne réutilisez pas l'appareil avant réparation. Pour les modèles sans Aquastop, vérifiez les raccordements et l'état des tuyaux.

Comment nettoyer les bras de lavage ?

Démontez les bras de lavage : pour le bras supérieur, dévissez la bague de fixation ; pour le bras inférieur, tirez vers le haut ; pour le bras orbital, soulevez le plus long. Nettoyez les buses sous l'eau courante avec un cure-dent si nécessaire. Remontez en vérifiant qu'ils tournent librement.

MODE D'EMPLOI STX3C SMEG

1. Avertissements concernant la sécurité et l'utilisation 2
2. Installation et pose 5 3. Description des commandes 9
3. Utilisation 20 5. Nettoyage et entretien 36
4. Guide de dépannage 40

Nous vous remercions d'avoir choisi notre produit.

Nous vous conseillons de lire attentivement toutes les instructions de ce manuel afin de connaître les conditions les plus appropriées pour une utilisation correcte et sûre de votre lave-vaisselle.

Les paragraphes sont proposés de façon à arriver pas à pas à la connaissance de toutes les fonctionnalités de l'appareil ; les textes sont facilement compréhensibles et renvoient à des images détaillées.

On y donne des conseils utiles pour l'utilisation des paniers, bras de lavage, distributeurs, filtres, programmes de lavage et pour la configuration correcte des commandes.

Les conseils de nettoyage vous permettront de maintenir inaltérées dans le temps les performances de votre lave-vaisselle.

Ce manuel, d'une consultation facile, vous permettra de satisfaire toutes les demandes qui pourraient surgir sur l'utilisation du lave-vaisselle.

INSTRUCTIONS POUR L'INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l'installation, la mise en service et l'essai de l'appareil.

INSTRUCTIONS POUR L'UTILISATEUR : elles indiquent les conseils d'utilisation, la description des commandes et les opérations correctes de nettoyage et d'entretien de l'appareil.

1. Avertissements concernant la sécurité et l'utilisation

CE MODE D'EMPLOI EST PARTIE INTÉGRANTE DE L'APPAREIL : IL FAUT TOUJOURS LE CONSERVER INTACT PRÈS DE L'APPAREIL. AVANT L'UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE TOUTES LES INDICATIONS QU'IL CONTIENT. L'INSTALLATION DEVRA ÊTRE EFFECTUÉE PAR UN PERSONNEL QUALIFIÉ ET CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION DE TYPE DOMESTIQUE ET RÉPOND AUX DIRECTIVES 73/23 CEE, 89/336 (Y COMPRIS 92/31 ET 93/68) ACTUELLEMENT EN VIGUEUR, Y COMPRIS LA PRÉVENTION ET L'ÉLIMINATION DES BROUILLAGES. L'APPAREIL EST CONSTRUIT POUR EXERCER LA FONCTION SUIVANTE : LAVAGE ET SÉCHAGE DE LA VAISSELLE ; TOUT AUTRE EMPLOI EST À CONSIDÉRER COMME ÉTANT IMPROPRE. LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DES EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.

LA PLAQUE D'IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE NUMÉRO MATRICULE ET LE MARQUAGE, EST VISIBLEMENT POSITIONNÉE SUR LE BORD INTERNE DE LA PORTE. LA PLAQUE SUR LE BORD INTERNE DE LA PORTE NE DOIT JAMAIS ÊTRE ENLEVÉE.

Ne pas laisser de résidus de l'emballage sans surveillance dans l'habitation. Séparer les différents matériaux de déchet provenant de l'emballage et les remettre au centre de collecte sélective le plus proche.

Le branchement à la terre est obligatoire conformément aux modalités prévues par les normes de sécurité de l'installation électrique. Le constructeur décline toute responsabilité pour d'éventuels dommages à des personnes ou choses dus au manque de branchement ou à un branchement défectueux à la terre.

Si l'appareil est installé sur des sols recouverts de moquette, il faut faire attention à ce que les ouvertures dans la partie inférieure ne soient pas obstruées.

Après chaque utilisation, éteindre le lave-vaisselle pour éviter une dispersion d'énergie électrique.

Une fois mis hors service, l'appareil doit être rendu inutilisable. Couper le cordon d'alimentation après avoir débranché la fiche de la prise de courant. Rendre inoffensives les parties pouvant être dangereuses pour les enfants (serrures, portes, etc.).

Cet appareil porte le symbole du recyclage conformément à la directive européenne 2002/96/CE concernant les déchets d'équipements électriques et électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

En cas d'anomalie de fonctionnement, débrancher le lave-vaisselle du réseau électrique et fermer le robinet de l'eau.

Ne pas utiliser d'appareils endommagés par le transport ! En cas de doute, consulter votre revendeur. L'appareil doit être installé et branché selon les instructions fournies par le constructeur ou par un personnel qualifié.

Le lave-vaisselle doit être utilisé par des adultes. Son utilisation par des personnes avec des capacités physiques et/ou mentales réduites n'est admise que sous la supervision d'un responsable pour leur sécurité. Ne pas laisser à la portée des enfants les détersifs, poudres de lavage et les matériaux de l'emballage (sachets en plastique, polystyrène, etc.), ne pas les laisser s'approcher du lave-vaisselle et jouer avec ; il pourrait y avoir, à l'intérieur, des résidus de détersif pouvant causer des lésions irréparables aux yeux, à la bouche et à la gorge, et même provoquer l'étouffement.

NE PAS INTRODUIRE DE SOLVANTS COMME L'ALCOOL OU LA TÉRÉBENTHINE QUI POURRAIENT PROVOQUER L'EXPLOSION.

NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE OU DE PEINTURE / VERNIS.

S'APPUYER, S'ASSEOIR OU TIRER SUR LA PORTE OUVERTE DU LAVE-VAISSELLE PEUT EN CAUSER LE RENVERSEMENT, D'OÙ DANGER POUR LES PERSONNES.

NE PAS LAISSER LA PORTE DU LAVE-VAISSELLE OUVERTE CAR ON POURRAIT LA HEURTER.

NE PAS BOIRE L'EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS LA VAISSELLE OU DANS LE LAVE-VAISSELLE À LA FIN DU PROGRAMME DE LAVAGE ET AVANT LE SÉCHAGE.

LES COUTEAUX ET LES AUTRES USTENSILES DE CUISINE AYANT DES POINTES TRANCHANTES DOIVENT ÊTRE PLACÉS DANS LE PANIER AVEC LES POINTES TOURNÉES VERS LE BAS OU EN POSITION HORIZONTALE DANS LE PANIER SUPÉRIEUR, EN FAISANT ATTENTION DE NE PAS SE BLESSER ET QU'ILS NE DÉPASSENT PAS DU PANIER.

MODÈLES DOTÉS D'ACQUASTOP

ACQUASTOP EST UN DISPOSITIF QUI EMPÊCHE LE DÉBORDEMENT EN CAS DE FUITES D'EAU. APRÈS L'INTERVENTION D'ACQUASTOP, IL FAUT CONTACTER UN TECHNICIEN QUALIFIÉ AFIN DE TROUVER ET DE RÉPARER LA PANNE. DANS LES MODÈLES DOTÉS D'ACQUASTOP, LE TUYAU D'ALIMENTATION EN EAU CONTIENT UNE ÉLECTROVANNE. NE PAS COUPER LE TUYAU ET NE PAS LAISSER TOMBER L'ÉLECTROVANNE DANS L'EAU. SI LE TUYAU D'ALIMENTATION EN EAU EST ENDOMMAGÉ, DÉBRANCHER L'APPAREIL DU RÉSEAU HYDRIQUE ET ÉLECTRIQUE.

TOUT DE SUITE APRÈS L'INSTALLATION, EFFECTUER UN ESSAI DE LAVAGE EN SUIVANT LES INSTRUCTIONS INDIQUÉES AUX PAGES SUIVANTES. EN CAS DE DÉFAUT DE FONCTIONNEMENT, DÉBRANCHER L'APPAREIL DU RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE D'ASSISTANCE TECHNIQUE LE PLUS PROCHE. NE PAS ESSAYER DE RÉPARER L'APPAREIL.

LE LAVE-VAISSELLE RÉPOND À TOUTES LES CONDITIONS IMPOSÉES PAR LES NORMES DE SÉCURITÉ EN VIGUEUR ET RELATIVES AUX APPAREILLAGES ÉLECTRIQUES. D'ÉVENTUELS CONTRÔLES TECHNIQUES NE DOIVENT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL SPÉCIALISÉ ET AUTORISÉ : LES RÉPARATIONS EFFECTUÉES PAR UN PERSONNEL NON AUTORISÉ COMPORTENT NON SEULEMENT L'ANNULATION DE LA GARANTIE, MAIS PEUVENT ÊTRE ÉGALEMENT UNE SOURCE DE DANGER POUR L'UTILISATEUR.

Le constructeur décline toute responsabilité pour des dommages subis par des personnes et des choses causés par l'inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne serait-ce que d'une seule partie de l'appareil, et de l'utilisation de pièces de rechange non d'origine.

2. Installation et pose

Retirer les pièces polystyrène qui bloquent les paniers.

Placer l'appareil à l'endroit choisi. On peut faire adhérer les côtés aux meubles voisins et le panneau de fond au mur de votre pièce. Si le lave-vaisselle est installé à proximité d'une source de chaleur, il faudra interposer un panneau à isolation thermique afin de prévenir les surchauffements et les pannes. Pour assurer la stabilité, installer les appareils à encastrement inférieur ou intégrables uniquement sous des plans de travail continus en les vissant aux meubles adjacents. Pour faciliter les opérations d'installation, les tuyaux d'alimentation et d'évacuation sont orientables dans toutes les directions ; contrôlez que ces derniers ne soient pas pliés ou étranglés et qu'ils ne soient pas trop tendus. Serrer la bague de fixation après avoir orienté les tuyaux dans la direction désirée. Pour le passage des tuyaux et du câble d'alimentation, le trou doit avoir un diamètre minimum de 8 cm.

Mettre à niveau l'appareil au sol à l'aide des pieds réglables spéciaux. Cette opération est indispensable pour assurer le fonctionnement correct du lave-vaisselle.

Il est absolument interdit d'encastrer le lave-vaisselle sous une table de cuisson en vitrocéramique.

Il est possible d'encastrer le lave-vaisselle sous une table de cuisson traditionnelle à la condition que le plan de travail de la cuisine soit continu, et que ce lave-vaisselle et la table soient montés et fixés correctement, de façon à ne pouvoir causer aucune situation de danger.

Si le lave-vaisselle est encastré dans un emplacement adjacent à un autre appareil électroménager (ou à d'autres électroménagers), les prescriptions fournies par le fabricant de cet appareil devront être scrupuleusement respectées (distances minimums, mise en place, etc.).

Certains modèles sont dotés d'un seul pied postérieur à crémaillère réglable à l'avant à l'aide d'une vis placée en bas sur la partie antérieure de l'appareil.

2.1 Raccordement au réseau de distribution d'eau

Prévenir les risques d'engorgement ou de dommage : si la tuyauterie de l'eau est neuve ou si elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de distribution d'eau, s'assurer que l'eau soit limpide et sans impuretés afin d'éviter d'endommager l'appareil. Pour le raccordement du lave-vaisselle au réseau hydrique, utiliser exclusivement des tuyaux neufs ; des tuyaux usés ne doivent pas être réutilisés.

RACCORDEMENT À LA PRISE D'EAU

Raccorder le tuyau d'alimentation à une prise d'eau froide avec raccord fileté 3/4 gaz en interposant le filtre A en dotation. Bien visser la bague du tuyau avec les mains puis compléter l'opération en serrant d'environ 1/4 de tour avec une pince.

Dans les modèles dotés d'ACQUASTOP, le filtre est déjà présent dans la bague filetée.

Il est conseillé d'alimenter le lave-vaisselle avec de l'eau ne dépassant pas 60 °C. En alimentant l'appareil avec de l'eau chaude, le temps de lavage sera raccourci d'environ 20 minutes, mais son efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise domestique d'eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise d'eau froide.

RACCORDEMENT AU TUYAU D'ÉVACUATION

Introduire le tuyau spécial dans une conduite d'évacuation d'un diamètre minimum de 4 cm ; en alternative, le mettre dans l'évier en utilisant le support du tuyau fourni avec l'appareil, mais en prenant soin d'éviter les étranglements ou les courbures excessives. Il est important d'éviter que le tuyau puisse se décrocher et tomber. Pour ce faire, le support du tuyau est doté d'un orifice grâce auquel il est possible de le fixer à l'aide d'un lacet au mur ou au robinet.

L'extrémité libre sera placée à une hauteur comprise entre 30 et 100 cm et ne devra jamais être recouverte par l'eau. En présence de tuyaux de rallonge disposés horizontalement, pour un maximum de 3 m, placer le tuyau d'évacuation à une hauteur maximale de 85 cm du sol.

2.2 Branchement électrique et avertissements

VÉRIFIER QUE LES VALEURS DE TENSION ET DE FRÉQUENCE DU RÉSEAU CORRESPONDENT À CELLES REPORTÉES SUR LA PLAQUE D'IDENTIFICATION DE L'APPAREIL PLACÉE SUR LE BORD INTERNE DE LA PORTE.

LA FICHE À L'EXTRÉMITÉ DU CÂBLE D'ALIMENTATION ET LA PRISE CORRESPONDANTE DOIVENT ÊTRE DU MÊME TYPE ET CONFORMES AUX NORMES EN VIGUEUR SUR LES INSTALLATIONS ÉLECTRIQUES.

LA FICHE DEVRA ÊTRE ACCESSIBLE APRÈS L'INSTALLATION.

NE JAMAIS ÔTER LA FICHE EN TIRANT LE CÂBLE.

EN CAS D'ENDOMMAGEMENT DU CÂBLE D'ALIMENTATION, LE FAIRE REMPLACER PAR LE FABRICANT OU PAR UN SAV AGRÉÉ.

ÉVITER L'UTILISATION D'ADAPTATEURS OU DE DÉRIVATEURS CAR ILS POURRAIENT PROVOQUER DES ÉCHAUFFEMENTS ET DES BRÛLURES.

SI L'APPAREIL N'EST PAS MUNI DE FICHE MAIS SEULEMENT DU CÂBLE D'ALIMENTATION :

PRÉVOIR SUR LA LIGNE D'ALIMENTATION DE L'APPAREIL UN DISPOSITIF D'INTERRUPTION OMNIPOLAIRE AVEC DISTANCE D'OUVERTURE DES CONTACTS ÉGALE OU SUPÉRIEURE À 3,5 MM SITUÉ DANS UN ENDROIT FACILEMENT ACCESSIBLE.

LE BRANCHEMENT AU RÉSEAU ÉLECTRIQUE DOIT ÊTRE EXÉCUTÉ EXCLUSIVEMENT PAR UN TECHNICIEN SPÉCIALISÉ EN SUIVANT LE SCHÉMA CI-DESSOUS ET CONFORMÉMENT AUX LOIS EN VIGUEUR.

L = marron, N = bleu, ⊕ = jaune-vert

Le remplacement du câble d'alimentation doit être effectué par le fabricant ou par un SAV agréé afin d'éviter tout risque.

SEULEMENT POUR LA GRANDE-BRETAGNE :

CET APPAREIL DOIT ÊTRE RACCORDÉ À LA TERRE.

Remplacement du fusible

Si l'appareil est fourni avec un fusible BS 1363A 13A dans la fiche pour le branchement au réseau d'alimentation, pour le remplacement du fusible dans ce type de fiche, utiliser un fusible approuvé par A.S.T.A. (organisme de certification anglais) de type BS 1362 et procéder comme suit :

1. Retirer le couvercle A et le fusible B.
2. Introduire le nouveau fusible dans le couvercle.
3. Les repositionner tous les deux dans la fiche.

Le couvercle du fusible doit être repositionné lorsque le fusible est remplacé. S'il est perdu, la fiche ne peut être réutilisée tant qu'un autre couvercle de rechange approprié n'a pas été installé.

Les pièces de rechange appropriées sont identifiées par la couleur du logement du couvercle ou par l'inscription sur la base de la fiche qui en décrit la couleur.

Les couvercles de rechange sont disponibles auprès des revendeurs locaux de matériel électrique.

3. Description des commandes

3.1 Le bandeau de commandes supérieur

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commandes supérieur. Les opérations d'allumage, de programmation, d'extinction, etc., ne peuvent être exécutées qu'avec la porte ouverte.

Le bandeau représenté est fourni à titre indicatif, la forme des voyants et des boutons peut varier en fonction du modèle.

TOUCHE D'ALLUMAGE/EXTINCTION

Cette touche permet d'allumer/éteindre le lave-vaisselle.

VOYANTS PROGRAMME SÉLECTIONNÉ

Le voyant allumé indique le programme sélectionné et la présence d'éventuelles anomalies (consulter le guide de dépannage).

BOUTON SÉLECTION PROGRAMMES

RÉGLAGE DE L'ADOUCISSEUR

Permet la sélection du programme de lavage souhaité et le réglage de l'adoucisseur.

VOYANT RÉGLAGE DE LA DURETÉ DE L'EAU ACTIVÉ

Le voyant clignotant indique que l'appareil est en mode "réglage de la dureté de l'eau".

VOYANT MANQUE DE SEL (seulement sur certains modèles)

Si le symbole est présent, le voyant allumé indique le manque de sel régénérant.

VOYANT MANQUE DE PRODUIT DE RINÇAGE

(seulement sur certains modèles)

Le voyant allumé indique le manque de produit de rinçage dans son doseur.

TOUCHE RETARD DU PROGRAMME

6 En pressant cette touche, il est possible de retarder le départ du programme. 7 AFFICHEUR D'INFORMATIONS (1 ou 3 chiffres selon les modèles) 8 OPTIONS (présents sur certains modèles uniquement)

	Informations affichées
non	Durée prévue du programme	oui
non	Temps restant du programme	oui
1-9 heures	Départ différé	1-24 heures
E	Message d'erreur	Err

< >

Dans cette partie, selon le modèle, vous trouverez une ou plusieurs des options suivantes, identifiées par les symboles correspondants et expliquées en détail dans les paragraphes relatifs.

Il n'est pas possible de sélectionner les options pendant l'exécution du programme trempage. Toutes les options à l'exception de « 3/1 » sont désactivées à la fin du cycle de lavage. Pour désactiver l'option « 3/1 », appuyez sur le bouton correspondant (le voyant s'éteint).

Flexi Tabs

3/1

Spécifique pour l'utilisation de produits contenant détergent, sel et produit de rinçage intégrés.

Hyclean

HYCLEAN

Ajoute un rinçage antibactérien final au programme sélectionné.

FlexiZone

LAVAGE DEMI-CHARGE

Permet de laver une petite quantité de vaisselle placée dans les deux paniers.

Delay

DÉPART DIFFÉRÉ

Permet de programmer le lancement du programme après un délai de 9, 12 ou 24 heures, selon les modèles.

QuickTime

OPTION QUICK TIME

L'option, sélectionnée avec n'importe quel programme de lavage (sauf le trempage), réduit la durée du cycle.

TABLEAU DES PROGRAMMES

Le manuel comprend le tableau des programmes de plusieurs modèles. Pour identifier le tableau correspondant à votre lave-vaisselle, comparez les symboles des programmes de la liste avec ceux figurant sur le bandeau de commandes.

CONFIGURATION DU PROGRAMME DE LAVAGE ET ALLUMAGE

Après avoir trouvé le programme le mieux adapté d'après le tableau des programmes :

• Presser la touche ALLUMAGE/EXTINCTION (1) et attendre l'allumage du VOYANT PROGRAMMES (2);
• Appuyer plusieurs fois sur le bouton de SÉLECTION PROGRAMMES (3) jusqu'à l'allumage du voyant correspondant au programme désiré;
• Sélectionner l'option souhaitée (facultatif, si les options sont affichées) ;
• Fermer la porte ; après 2 secondes, le programme commence. Pendant son déroulement, le voyant correspondant clignote (signalisation de programme en cours).

TABLEAU DES PROGRAMMES

PROGRAMME NUMERO ET SYMbole	CHARGE VASSELLÉ ET COUVERTS	DÉROULEMENT PROGRAMMES	DURÉE	CONSOMMATION
			MINUTES (1)	EAU LITRES (2)	ÉNERGIE KWh (1)
1TREMPAGE	Casseroles et vaisselle en attente de complétér la charge	Prélavage à froid	15***	3,5	0,02
2 CRISTAUX	Cristaux, porcelaines et vaisselle variée, peu sales.	Lavage à 45°C Rinçage à froid Rinçage à 70°C Séchage	65***	9,5	1,10
3 ECO (*)	Vaiselle normalement sale, même avec des résidus secs	Prélavage à froid Lavage à 50°C (3) Rinçage à 66°C Séchage	180'	**	**
EN 50242
4 NORMAL	Vaiselle normalement sale, même avec des résidus secs	Prélavage à froid Lavage à 65°C Rinçage à froid Rinçage à 70°C Séchage	105***	13,5	1,35
IEC/DIN
5 SUPER	Casseroles et vaisselle très sales, même avec des résidus secs	Prélavage chaud Lavage à 70°C Rinçage à froid (4) Rinçage à 70°C Séchage	150***	15,5	1,70

• Programme de référence selon la norme EN 50242. Voir étiquette énergie. * Voir afficheur pour les modèles à 3 chiffres.

*** Programme de référence pour les laboratoires. Détergent : 20 g dans le distributeur + 10 g sur la porte ou pastille.

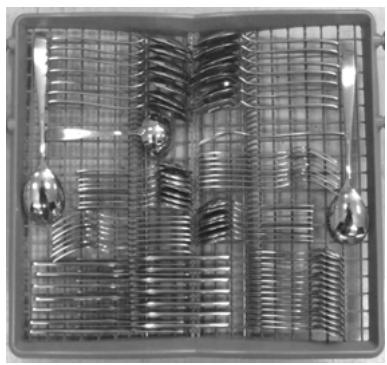

Disposition : voir photo au paragraphe « utilisation des paniers ».

Effectuer le trempage uniquement en charge partielle.

(1) La durée du cycle et la consommation d'énergie peuvent changer en fonction de la température de l'eau et ambiante, du type et de la quantité de vaisselle. (2) Consommation moyenne en considérant le réglage de l'adoucisseur sur le niveau 2. (3) Certains modèles ont un rinçage intermédiaire. (4) 1 ou 2 rinçages froids selon le modèle.

Si la porte du lave-vaisselle est ouverte ou mal fermée, le cycle de lavage ne se lance pas.

PROGRAMMES QUICK TIME (lire le paragraphe pour les explications)

PROGRAMME NUMERO ET SYMbole	CHARGE VAISSELLÉ ET COUVERTS	DÉROULEMENT PROGRAMMES	DURée	CONSOMMATION
			MINUTES (2)	EAU LITRES (1)	ÉNERGIE KWh (2)
6 RAPIDE 27' + QuickTime	Vaiselle peu sale lavée tout de suite après son utilisation	Lavage à 38°C Rinçage à 58°C	27'***	6,5	0,70
7 ECO RAPIDE ECO + QuickTime	Vaiselle délicate peu sale, lavée tout de suite après son utilisation.	Prélavage à froid Lavage à 50°C Rinçage à froid Rinçage à 70°C	80'***	12,5	1,25
8 NORMAL RAPIDE + QuickTime	Vaiselle normalement sale, lavée tout de suite après son utilisation.	Prélavage à froid Lavage à 70°C Rinçage à froid Rinçage à 70°C	85'***	13	1,40
9 FORT et RAPIDE + QuickTime	Vaiselle variée normalement sale, sans résidus secs	Lavage à 65°C Rinçage à froid Rinçage à 70°C	50'***	10	1,20

(^**) Voir afficheur pour les modèles à 3 chiffres.

(1) Consommation moyenne en considérant le réglage de l'adoucisseur sur le niveau 2. (2) La durée du cycle et la consommation d'énergie peuvent changer en fonction de la température de l'eau et ambiante, du type et de la quantité de vaisselle.

Si la porte du lave-vaisselle n'a pas été fermée ou n'est pas bien fermée, la machine ne se met pas en marche.

TABLEAU DES PROGRAMMES

PROGRAMME NUMERO ET SYMbole	CHARGE VASSELLE ET COUVERTS	DÉROULEMENT PROGRAMMES	DURÉE	CONSOMMATION
			MINUTES (1)	EAU LITRES (2)	ÉNERGIE KWh (1)
1TREMPAGE	Casseroles et vaisselle en attege de complétér la charge	Prélavage à froid	15***	3,5	0,02
2 CRISTAUX	Cristaux, porcelaines et vaisselle variée, peu sales.	Lavage à 45°C Rincage à froid Rincage à 70°C Séchage	65***	9,5	1,10
3 ECO (*)	Vaiselle normalement sale, même avec des résidus secs	Prélavage à froid Lavage à 50°C (3) Rincage à 66°C Séchage	180'	**	**
EN 50242
4 AUTO 60-70	Casseroles et vaisselle normalement sale, même avec des résidus secs.	En sélectionnant le programme « AUTO » le lave-vaiselle reconnait le type de salissures et adapte ainsi les paramètres de lavage en mode automatique.
Auto 60°-70°
IEC/DIN
5 SUPER	Casseroles et vaisselle très sales, même avec des résidus secs	Prélavage chaud Lavage à 70°C Rincage à froid (4) Rincage à 70°C Séchage	150***	15,5	1,70

• Programme de référence selon la norme EN 50242.

** Voir étiquette énergie.

*** Voir afficheur pour les modèles à 3 chiffres.

*** Programme de référence pour les laboratoires. Détergent : 20 g dans le distributeur + 10 g sur la porte ou pastille.

Disposition : voir photo au paragraphe « Utilisation des paniers ».

Effectuer le trempage uniquement en charge partielle.

(1) La durée du cycle et la consommation d'énergie peuvent changer en fonction de la température de l'eau et ambiante, du type et de la quantité de vaisselle. (2) Consommation moyenne en considérant le réglage de l'adoucisseur sur le niveau 2. (3) Certains modèles ont un rinçage intermédiaire. (4) 1 ou 2 rinçages froids selon le modèle.

Si la porte du lave-vaisselle est ouverte ou mal fermée, le cycle de lavage ne se lance pas.

PROGRAMMES QUICK TIME (lire le paragraphe pour les explications)

PROGRAMME NUMERO ET SYMbole	CHARGE VAISSELLÉ ET COUVERTS	DÉROULEMENT PROGRAMMES	DURée	CONSOMMATION
			MINUTES (2)	EAU LITRES (1)	ÉNERGIE KWh (2)
6 RAPIDE 27' QuickTime	Vaiselle peu sale lavée tout de suite apres son utilisation	Lavage à 38°C Rinçage à 58°C	27***	6,5	0,70
7 ECO RAPIDE ECO +QuickTime	Vaiselle délicate peu sale, lavée tout de suite apres son utilisation.	Prélavage à froid Lavage à 50°C Rinçage à froid Rinçage à 70°C	80***	12,5	1,25
8 NORMAL RAPIDE Auto 60°-70° +QuickTime	Vaiselle normalement sale, lavée tout de suite apres son utilisation.	Prélavage à froid Lavage à 70°C Rinçage à froid Rinçage à 70°C	85***	13	1,40
9 FORT et RAPIDE +QuickTime	Vaiselle variée normalement sale, sans résidus secs	Lavage à 65°C Rinçage à froid Rinçage à 70°C	50***	10	1,20

(**) Voir afficheur pour les modèles à 3 chiffres.

(1) Consommation moyenne en considérant le réglage de l'adoucisseur sur le niveau 2. (2) La durée du cycle et la consommation d'énergie peuvent changer en fonction de la température de l'eau et ambiante, du type et de la quantité de vaisselle.

Si la porte du lave-vaisselle n'a pas été fermée ou n'est pas bien fermée, la machine ne se met pas en marche.

3.2 Programmes de lavage

Avant de faire démarrer un programme de lavage, vérifier que :

Le robinet de l'eau soit ouvert. - Dans le réservoir de l'adoucisseur il y ait du sel régénérant. - Dans le réservoir il y a la dose adéquate de détergent. Les paniers aient été chargés correctement. - Les bras de lavage tournent librement et sans obstacles. La porte du lave-vaisselle soit bien fermée.

SÉLECTION DES OPTIONS

Les options sont sélectionnables en appuyant sur le bouton dédié, en regard du symbole de l'option souhaitée, le voyant s'allume pour confirmer l'activation.

• Il n'est pas possible de sélectionner les options pendant l'exécution du programme de trempage.
• Toutes les options à l'exception de "3/1" sont désactivées à la fin du cycle de lavage. Pour désactiver l'option « 3/1 », appuyez sur le bouton correspondant (le voyant s'éteint).
• Toutes les options, y compris "3/1", sont désactivées à l'annulation d'un programme commencé.

OPTIONS SUPPLÉMENTAIRES

Certains modèles sont équipés d'options supplémentaires qui sont activées en appuyant sur deux boutons simultanément. Dans ce cas, sur le schéma, un trait relie le symbole de l'option supplémentaire aux deux boutons sur lesquels appuyer simultanément pour l'activer. (par ex. : "3/1" sur le dessin ci-dessous)

QuickTime

DEMI-CHARGE DISTRIBUÉE

L'option, sélectionnée avec n'importe quel programme de lavage (sauf le trempage), RÉDUIT LA DURÉE du cycle.

Elle s'active après avoir sélectionné le programme désiré en pressant la touche OPTION QUICK TIME (le voyant s'allume).

L'option se désactive automatiquement à la fin du programme.

Flexi Tabs

"3/1"

L'option est optimisée pour l'utilisation de détergents au sel et produit de rinçage intégrés portant la dénomination "3 en 1" dans le commerce, "triple effet", etc. Si elle est active, le sel et les produits de rinçage pouvant être déjà présents dans le lave-vaisselle ne seront pas utilisés.

Remarque : si la touche « 3/1 » est sélectionnée, il est normal que les voyants Sel/produit de rinçage restent allumés, si les bacs correspondants sont vides.

IMPORTANT : lorsqu'elle n'est plus nécessaire, l'option doit être désactivée en appuyant sur le bouton correspondant (le voyant s'éteint)

Si la durée de l'eau est réglée sur une valeur supérieure à H3 et si vous activez l'option « 3/1 », le voyant correspondant clignote pour signaler un mauvais réglage. Les produits 3 en 1 ne sont pas adaptés à l'utilisation avec une eau trop « dure », cela n'empêche pas l'utilisation de l'option, mais le résultat du lavage pourrait ne pas être optimal.

Hyclean

ULTRA CLEAN

Le programme ULTRA CLEAN prolonge le dernier rinçage à l'eau chaude afin de garantir une meilleure réduction des bactéries. Si au cours de cette phase du lavage la température de la cuve n'est pas constante (par ex. à cause de l'ouverture de la porte ou d'une coupure de courant), le voyant de l'option et les voyants des programmes (2) clignotent pour signaler que cette phase supplémentaire du lavage n'est pas allée jusqu'à son terme. Cela ne compromet pas le résultat du lavage.

FlexiZone

DEMI-CHARGE DISTRIBUÉE

Adaptée en cas de faible quantité de vaisselle, cette option permet de faire des économies d'électricité et de réduire la durée du programme. La vaisselle sera placée dans les deux paniers et une plus petite quantité de détergent sera utilisée par rapport à la quantité qu'utilise une charge pleine.

DÉPART DIFFÉRÉ

Il est possible de retarder le départ du programme de lavage pour faire fonctionner le lave-vaisselle dans la tranche horaire souhaitée (par ex. de nuit). Appuyer sur la touche DÉPART DIFFÉRÉ pour sélectionner l'option et pour visualiser un retard d'une heure. Appuyer à nouveau sur cette touche pour programmer un retard de 9, 12 ou 24 heures, selon les modèles.

Le lave-vaisselle effectuera un prélavage à la fermeture de la porte, puis le « départ différé » programmé s'enclenchera.

Pour annuler le programme en cours, il est nécessaire après avoir ouvert la porte, presser et tenir pressé pendant quelques secondes le bouton de SÉLECTION PROGRAMMES (3) jusqu'à l'allumage simultané des voyants des programmes 4 et 5 (marqués "end").

Refermer la porte. - Après environ 1 minute, la machine finit son cycle.

MODIFICATION DU PROGRAMME

Pour modifier un programme en cours, ouvrir la porte et sélectionner le nouveau programme. Lorsque la porte est refermée, le lave-vaisselle exécute automatiquement le nouveau programme.

POUR ÉCONOMISER DE L'ÉNERGIE ET RESPECTER L'ENVIRONNEMENT

• Essayez de toujours utiliser le lave-vaisselle en pleine charge.
• Ne pas rincer au préalable la vaisselle à l'eau courante. Utiliser le programme de lavage le plus approprié à chaque type de charge.
• Ne pas effectuer de rinçages préliminaires. Raccorder le lave-vaisselle à une installation d'eau chaude jusqu'à 60 °C (si disponible).

POUR RÉDUIRE LES CONSOMMATIONS DE DÉTERGENT ! ... ET RESPECTER L'ENVIRONNEMENT

Les phosphates présents dans le détergent pour lave-vaisselle constituent un problème du point de vue écologique. Pour éviter une consommation excessive de détergent, mais aussi d'énergie électrique, il est conseillé :

• de séparer la vaisselle plus délicate de la vaisselle plus résistante aux détergents agressifs et aux températures élevées ; de ne pas verser le détergent directement sur la vaisselle.

Si l'on doit ouvrir la porte pendant le lavage, le programme sera interrompu, le voyant correspondant continuera à clignoter et un signal sonore indiquera que le cycle n'est pas terminé. Il faudra attendre environ 1 minute avant de fermer la porte pour faire repartir le programme. À la fermeture de la porte, le programme reprendra du point où il a été interrompu. Il est opportun d'effectuer cette opération uniquement si elle est nécessaire, car elle pourrait provoquer des irrégularités dans le déroulement du programme.

ARRÊT

À la fin du programme, le lave-vaisselle émet un bref signal sonore et les voyants des programmes 4 et 5 (marqués « end ») clignotent.

On obtient l'extinction de la machine en ouvrant la porte et en appuyant sur le bouton d'ALLUMAGE/EXTINCTION (1).

EXTRACTION DE LA VAISSELLE

À la fin du programme de lavage, attendre au moins 20 minutes avant d'extraire la vaisselle, de sorte qu'elle refroidisse. Pour éviter que d'éventuelles gouttes d'eau restées dans le panier supérieur puissent tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il est conseillé de vider tout d'abord le panier inférieur et ensuite le panier supérieur.

4. Utilisation

Après avoir correctement installé le lave-vaisselle, le préparer afin qu'il puisse entrer en fonction en effectuant les opérations suivantes :

• Régler l'adoucisseur d'eau ;
• Introduire du sel régénérant ;
• Introduire du produit de rinçage et du détergent.

4.1 Utilisation de l'adoucisseur d'eau

La quantité de calcaire contenue dans l'eau (indice de dureté de l'eau) est responsable des taches blanchâtres sur la vaisselle sèche, laquelle, avec le temps, a tendance à devenir opaque. Le lave-vaisselle est équipé d'un adoucisseur automatique qui, en utilisant du sel régénérant spécifique, soustrait à l'eau les substances durcissantes.

Le lave-vaisselle est préréglé en usine pour une dureté de niveau 3 (dureté moyenne 41-60°dF - 24-31°dH).

En utilisant de l'eau d'une dureté moyenne, le nouveau chargement de sel devra être effectué environ tous les 20 lavages. Le réservoir de l'adoucisseur a une capacité d'environ 1,7 kg de sel en grains et est situé sur le fond du lave-vaisselle. Après avoir sorti le panier inférieur, dévisser le bouchon du réservoir dans le sens contraire des aiguilles d'une montre et verser le sel en utilisant l'entonnoir fourni. Avant de revisser le bouchon, éliminer les éventuels résidus de sel près de l'ouverture du goulot.

• À la première utilisation du lave-vaisselle, il faut également introduire, en plus du sel, un litre d'eau.
• Après chaque remplissage du réservoir, s'assurer que le bouchon soit soigneusement refermé. Le mélange d'eau et d'éventuel détergent ne doit pas pénétrer dans le réservoir du sel car cela compromettrait le fonctionnement de l'installation de régénération. Dans ce cas, la garantie ne serait plus valable.
• N'utiliser que du sel régénérant pour lave-vaisselle domestiques. Si on utilise du sel en pastilles, ne pas remplir complètement le réservoir.

• Ne pas utiliser de sel alimentaire car il contient des substances non solubles qui peuvent, avec le temps, compromettre le fonctionnement de l'adoucisseur. Lorsque cela est nécessaire, effectuer l'opération de chargement du sel avant de faire démarrer le programme de lavage ; la solution saline excessive sera ainsi éliminée par l'eau ; un séjour prolongé d'eau salée à l'intérieur de la cuve de lavage peut provoquer des phénomènes de corrosion et ne peut en aucun cas engager notre responsabilité. Veillez donc à ce que la cuve inox de votre lave-vaisselle soit toujours vidée de l'eau de lavage lorsque le lave-vaisselle n'est pas utilisé.

Faire attention à ne pas confondre l'emballage du sel avec celui du détergent : l'introduction de détergent dans le réservoir du sel endommagera l'adoucisseur.

RÉGLAGE DE L'ADOUCISSEUR

Le lave-vaisselle est équipé d'un dispositif qui permet de personnaliser le réglage de l'adoucisseur en fonction de la dureté de l'eau du réseau. La sélection de la dureté se fait par l'intermédiaire du BOUTON SÉLECTION PROGRAMMES (3).

Pour accéder au réglage, tenir pressée la touche pendant plus de 15 secondes, le VOYANT RÉGLAGE DE LA DURETÉ DE L'EAU (4) clignote alors que les VOYANTS PROGRAMME SÉLECTIONNÉ (2) indiquent le réglage sélectionné. Chaque pression sur la touche modifie la sélection selon la série du tableau suivant :

TABLEAU DE LA DURETÉ DE L'EAU

DURETÉ DE L'EAU		REGLAGE
Duretés Allemandes (°dH)	Duretés Allemandes (°dH)
0 - 4	0 - 7	Tous les voyants étéints	……END……
5 - 15	8 - 25	Unvoyant allumé	……END……
16 - 23	26 - 40	Deux voyants allumés	……END……
24 - 31	41 - 60	Trois voyants allumés	……END……
32 - 47	61 - 80	Quatre voyants allumés	……END……
48 - 58	81 - 100	Cinq voyants allumés	……END……

Demander les informations relatives au degré de dureté de l'eau à l'entreprise hydrique de distribution.

Suite au réglage ou à la visualisation de cette sélectionnée, il suffit de laisser la touche inactive pendant quelques secondes, le lave-vaisselle retourne automatiquement à la condition standard en sortant du mode de réglage.

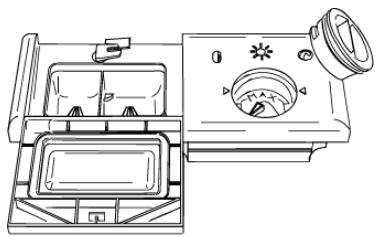

4.2 Utilisation du distributeur du produit de lavage et de rinçage

Le distributeur de détergent et le doseur du produit de rinçage se trouvent dans la partie interne de la porte : le distributeur à gauche et le doseur à droite.

À l'exception du programme TREMPAGE, avant chaque lavage il faudra introduire dans le distributeur la dose ajustée de détergent. Le produit pour le rinçage sera par contre ajouté seulement en fonction des besoins.

Le produit de rinçage accélère le séchage de la vaisselle et empêche la formation de taches et de dépôts de calcaire ; il est automatiquement ajouté à l'eau au cours du dernier rinçage à partir du réservoir qui se trouve sur le côté intérieur de la porte.

Pour ajouter le produit de rinçage :

Ouvrir la porte. - Tourner le couvercle du réservoir d'1/4 de tour dans le sens contraire des aiguilles d'une montre et l'enlever. - Introduire le produit de rinçage jusqu'à remplir le distributeur (140 cl environ). L'indicateur optique situé près du bouchon doit s'obscurcir complètement. Ajouter à nouveau du produit de rinçage lorsque l'indicateur optique devient clair ou lorsque le voyant du niveau de produit de rinçage s'allume sur le bandeau frontal. - Remettre le couvercle et le tourner en sens horaire. - Nettoyer à l'aide d'un chiffon le produit de rinçage éventuellement sorti car il pourrait produire de la mousse.

RÉGLAGE DU DOSAGE DU PRODUIT DE RINÇAGE

Le lave-vaisselle sort de l'usine avec le réglage moyen. Il est de toute façon possible de régler le dosage en tournant le sélecteur se trouvant à l'intérieur du doseur sur la position nécessaire : la dose sera proportionnelle à la position du sélecteur.

Pour accéder au réglage du doseur il est nécessaire de tourner le bouchon d'1/4 de tour dans le sens contraire des aiguilles d'une montre et l'enlever. - Tourner ensuite à l'aide d'un tournevis le sélecteur du dosage jusqu'à la position désirée. - Remettre le bouchon en le tournant en sens horaire.

La dose de produit de rinçage devra être augmentée si la vaisselle est opaque ou si elle présente des taches circulaires. - Si la vaisselle est par contre collante ou si elle présente des rayures blanchâtres, il faudra réduire la dose de produit de rinçage.

CHARGEMENT DU DÉTERGENT

Pour ouvrir le couvercle du distributeur de détergent appuyer légèrement sur la touche P. Introduire le détergent et refermer soigneusement le couvercle.

Durant le lavage, le couvercle du distributeur s'ouvrira automatiquement.

• Quand on sélectionne un programme avec prélavage chaud (voir le tableau des programmes), introduire une quantité supplémentaire de détergent dans le compartiment G/H (selon les modèles).
• N'utiliser que des détergents spécifiques pour lave-vaisselle. L'emploi de détergents de bonne qualité est important pour obtenir d'excellents résultats de lavage. Garder les emballages de détergent bien fermés dans un endroit sec, pour empêcher la formation de grumeaux qui compromettraient les résultats de lavage. Après leur ouverture, les produits ne doivent pas être gardés trop longtemps, car le détergent perd de son efficacité.
• Ne pas utiliser de produits détergents pour la vaisselle que l'on utilise pour laver la vaisselle à la main, car ils produisent beaucoup de mousse et peuvent compromettre le fonctionnement du lave-vaisselle.
• Doser correctement la quantité de détergent, car une quantité insuffisante provoque une élimination incomplète de la saleté, tandis qu'une quantité excessive n'augmente pas l'efficacité du lavage, mais représente par contre un gaspillage.
• Dans le commerce, il existe des détergents liquides et en poudre qui se différencient par leur composition chimique et peuvent contenir des phosphates, ou bien en être dépourvus mais contenir des enzymes naturels.
• Les détergents avec phosphates agissent plus sur les graisses et sur les amidons au-delà de 60°C.
• Les détergents enzymatiques exercent par contre leur force nettoyante même à de basses températures (de 40 à 55°C) et sont plus facilement biodégradables. Ces détergents permettent d'atteindre, à de basses températures, les mêmes résultats de lavage que l'on ne pourrait obtenir qu'avec des programmes à 65°C. Pour la protection de l'environnement, nous conseillons l'emploi de détergents sans phosphates ni chlore.

Produits «3/1»

Pour l'utilisation de détergents avec sel et produit de rinçage combinés, vérifier si le lave-vaisselle est équipé de la « touche option 3/1 » en se reportant à la page « Description des commandes » et donc au paragraphe qui explique son utilisation.

Dans le cas contraire, il est conseillé d'utiliser des produits traditionnels (détergent, sel et produit de rinçage séparés), car les produits «3/1» avec les cycles de lavage traditionnels pourraient donner des problèmes tels que traces blanchâtres, résultats de séchage médiocres, résidus sur la vaisselle.

L'introduction de détergent, même liquide, dans le réservoir du produit de rinçage endommagera le lave-vaisselle.

4.3 Avertissements et conseils généraux

Avant de procéder au premier lavage avec votre lave-vaisselle, il est opportun de donner les conseils suivants concernant la nature de la vaisselle à laver et de son placement dans les paniers.

Il n'existe généralement pas de limites quant au lavage de la vaisselle d'usage domestique, mais dans certains cas il faudra tenir compte de ses caractéristiques.

Avant de disposer la vaisselle dans les paniers, il est nécessaire :

• d'éliminer les restes de nourriture les plus gros, comme par exemple les os ou les arêtes qui pourraient non seulement engorger le filtre, mais endommager également la pompe de lavage ;
• faire tremper les casseroles ou les poêles qui ont sur leur fond des résidus de nourriture brûlée afin que ces derniers se détachent plus facilement ; les placer ensuite dans le PANIER INFÉRIEUR.

Effectuer un prélavage de la vaisselle sous l'eau courante avant de la charger dans les paniers représente un gaspillage inutile d'eau.

Une disposition correcte de la vaisselle assure de bons résultats de lavage.

ATTENTION !

• S'assurer que la vaisselle soit bien bloquée, qu'elle ne puisse pas se renverser et qu'elle n'entrave pas la rotation des bras de lavage durant le fonctionnement ;
• Ne pas introduire de petits objets dans les paniers ; en tombant, ils pourraient bloquer les bras de lavage ou la pompe de lavage ;
• Les récipients tels que les tasses, les bols, les verres et les casseroles doivent toujours être disposés avec leur ouverture vers le bas et leur cavité oblique pour permettre l'écoulement de l'eau ;
• Ne pas disposer les articles de vaisselle les uns sur les autres ou de sorte à ce qu'ils se couvrent réciproquement ;
• Ne pas disposer les verres trop près les uns des autres car, en se touchant, ils pourraient se casser ou il pourrait y rester des taches.

S'ASSURER que la vaisselle utilisée soit indiquée pour lavage en lave-vaisselle.

Vaisselle ne pouvant être lavée dans un lave-vaisselle :

• Casseroles et vaisselle en bois : elles peuvent s'abîmer à cause des températures de lavage élevées ;
• Objets d'artisanat : ils peuvent rarement être lavés dans un lave-vaisselle. Les températures relativement élevées de l'eau et les détergents utilisés peuvent les endommager ;
• Vaisselle en plastique : la vaisselle en plastique résistant à la chaleur doit être lavée dans le panier supérieur. Vaisselle et objets en cuivre, étain, zinc et laiton : elles tendent à se tacher ;
• Argenterie : la vaisselle en argent peut se tacher ;
• Verre et cristal : les objets en verre et en cristal peuvent généralement être lavés dans un lave-vaisselle. Cependant, il existe certains types de verre et de cristal qui deviennent opaques et qui perdent leur transparence après de nombreux lavages ; pour ce type de matériaux, nous conseillons de toujours utiliser le programme le moins agressif du tableau des programmes ;
• Vaisselle avec des décorations : les objets décorés se trouvant dans le commerce ont généralement une bonne résistance aux lavages dans les lave-vaisselle, même s'il peut arriver que leurs couleurs palissent après des lavages fréquents. En cas de doute sur la résistance des couleurs, il est opportun de laver peu de pièces à la fois pendant environ un mois.

4.4 Utilisation des paniers

Le lave-vaisselle a une capacité de 14 couverts, y compris la vaisselle de service.

PANIER INFÉRIEUR

Le panier inférieur reçoit l'action du bras de lavage inférieur à l'intensité maximale et devra donc contenir la vaisselle la plus "difficile" et la plus sale.

Toutes les combinaisons et variétés de charge sont permises à condition que l'on prenne soin de disposer la vaisselle, les casseroles et les poêles de façon à ce que toutes les surfaces soient exposées aux jets d'eau provenant du bas.

En fonction des modèles, le panier peut être muni de quelques-uns ou de tous les accessoires suivants :

Supports pour les assiettes que vous pouvez coucher si vous ne les utilisez pas (par ex. pour disposer des casseroles, des bols, etc.). Pour coucher les supports, tirez vers le haut et tournez-les vers l'intérieur du panier.

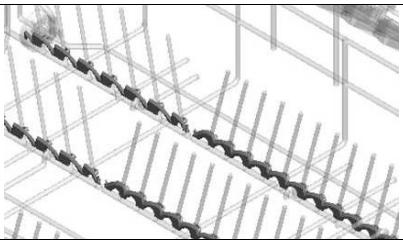

Inserts anti-goutte, permettant un meilleur séchage des assiettes. Vous pouvez les monter sur le panier ou dans la poche d'accessoires, auquel cas, il vous suffit, pour les utiliser, de les enfiler à l'emplacement prévu comme indiqué sur le schéma.

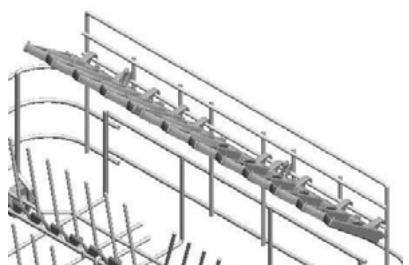

Supports pour les tasses et les objets longs (louches, cuillères, etc.) dans la partie arrière. Vous pouvez les placer en position verticale en cas de non utilisation.

Porte-verres (glass holder). Support pour les verres à pied. En le soulevant, il tourne de la position de repos (0) et se bloque en un mouvement sur trois positions différentes (1-2-3).

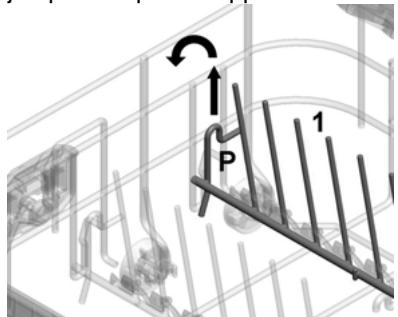

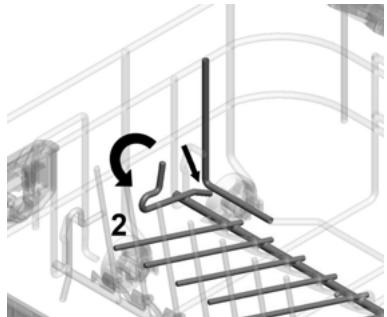

Supports rabattables à 2 positions (1-2). En position 1 (verticale), ils peuvent servir à disposer des assiettes et en position 2 (inclinée) pour y appuyer des verres à pied qui seront maintenus par le porte-verres (glass holder). Réglage : soulevez le point P comme sur le schéma jusqu'à ce que le support tourne en position 2.

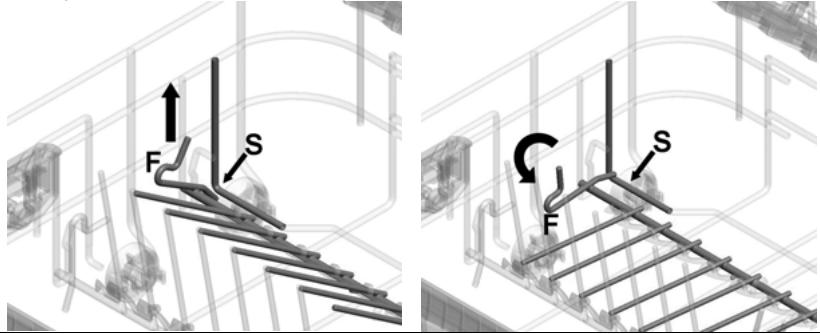

Pour le coucher complètement, soulevez l'extrémité et tournez vers vous afin que l'arrêt F tourne sur le point S.

CHARGEMENT DU PANIER INFÉRIEUR

Disposer soigneusement et verticalement les assiettes plates, creuses, à dessert et les plats. Les casseroles, les poêles et leurs couvercles correspondants doivent être retournés vers le bas. Disposer les assiettes creuses et celles à dessert en ayant toujours soin de laisser un espace entre elles.

Exemples de chargement :

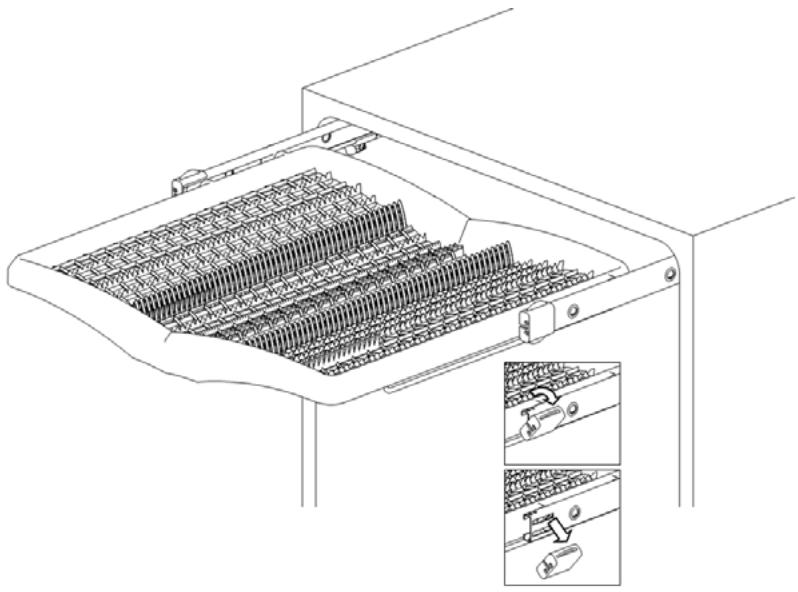

PANIER À COUVERTS SUPÉRIEUR

Ce panier sert à contenir les couverts, qui seront ainsi placés à l'endroit approprié, et les ustensiles plus longs seront placés dans le sens de la longueur.

L'extraction « à coulisse » en facilite la charge, mais il est également possible de l'extraire complètement des guides à coulisse en retirant les arrêts (suivre le schéma).

Faites très attention pour remettre les arrêts, afin d'éviter une chute accidentelle du panier.

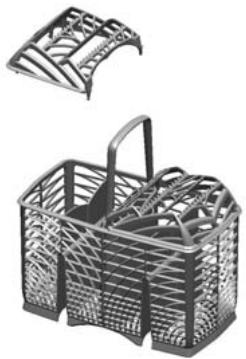

PANIER À COUVERTS

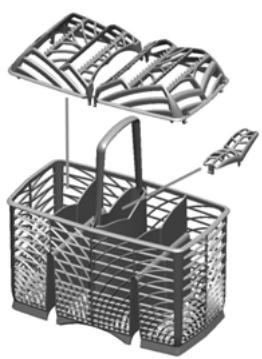

Le panier à couverts est équipé de picots porte-couverts amovibles, dans lesquels sont placés les couverts de manière à rester suffisamment espacés pour permettre un passage optimal de l'eau. Les picots porte-couverts et le couvercle central se trouvent dans le sachet des accessoires. Le couvercle central a uniquement une fonction de protection.

Les picots peuvent être retirés et utilisés séparément.

Les couverts doivent être disposés dans le panier de façon homogène, le manche orienté vers le bas et en faisant particulièrement attention à ne pas se blesser avec la lame des couteaux. Il est destiné à contenir toute sorte de couverts, à l'exception des couverts ayant une longueur telle qu'elle interfère avec les bras de lavage supérieur. On peut disposer les louches, les cuillères en bois et les couteaux de cuisine dans le panier supérieur, en faisant attention à ce que la pointe des couteaux ne dépasse pas du panier.

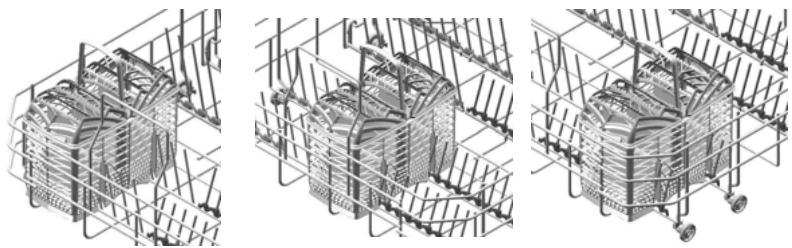

Le panier à couverts coulisse dans le sens transversal et peut être placé à n'importe quel endroit permettant une utilisation optimale de l'espace du panier inférieur.

PANIER SUPÉRIEUR

Il est conseillé de charger le panier supérieur avec de la petite vaisselle ou de la vaisselle d'une grandeur moyenne, comme par exemple des verres, des assiettes, des tasses à café ou à thé, des assiettes sans rebord et des objets légers en plastique, mais résistant à la chaleur. Si le panier supérieur est utilisé dans la position la plus BASSE, on pourra également y charger des plats à condition que ces derniers soient peu sales.

CHARGEMENT DU PANIER SUPÉRIEUR

Mettre les assiettes tournées vers l'avant ; les tasses et les récipients creux seront placés avec l'ouverture tournée vers le bas. Le côté gauche du panier pourra être chargé avec les tasses et les verres disposés sur deux plans. Au centre, on peut enfiler les assiettes et les assiettes à dessert verticalement dans les supports prévus.

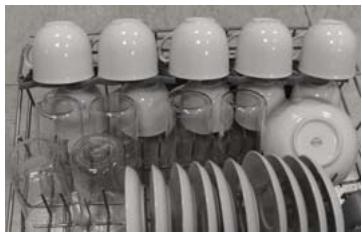

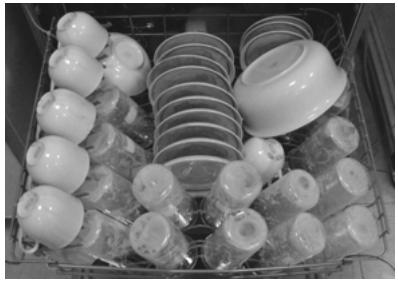

Exemples de chargement :

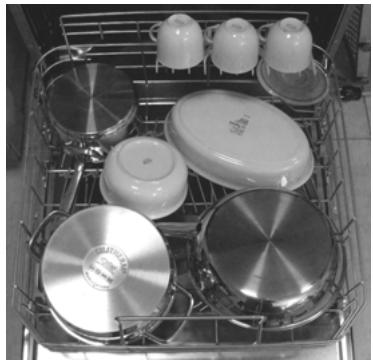

Exemples de chargement pour sale intensif :

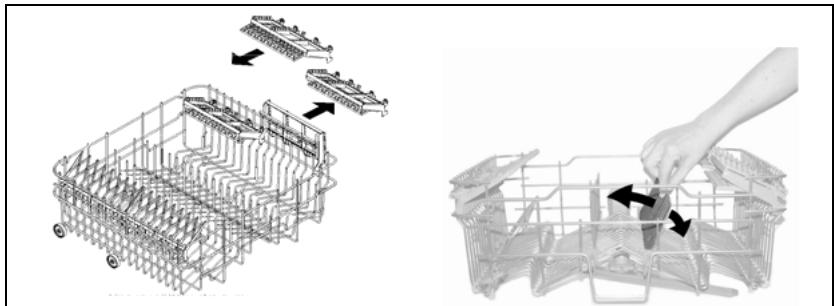

Selon les modèles, le panier peut être muni de certains accessoires ou de tous les accessoires suivants :

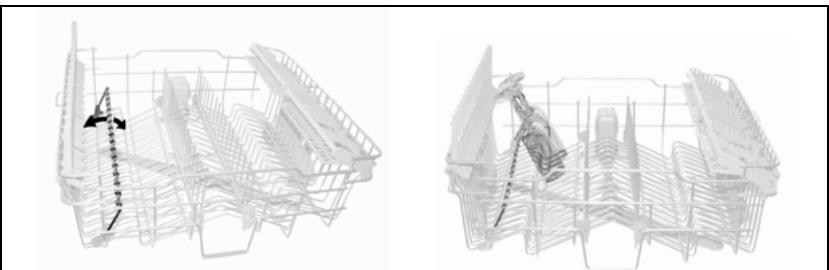

Supports pour tasses ou objets longs (louches, cuillères...), à gauche, ils peuvent être relevés s'ils ne sont pas utilisés. Support pour verres à long pied (glass holder), à gauche ; pour l'utiliser, le lever et le bloquer dans les crochets prévus. - Grilles à couverts, à droite, pour les couteaux et les petites cuillères ; pour la mise en place de ces dernières, extraire le support coulissant. Les grilles peuvent être relevées si elles ne sont pas utilisées. Supports centraux fixes ou mobiles. Les supports mobiles peuvent être bloqués en position verticale, posés sur le fond du panier s'ils ne sont pas utilisés, ou placés en position intermédiaire, selon les exigences.

RÉGLAGE DU PANIER SUPÉRIEUR

Le panier supérieur est réglable en hauteur pour permettre le positionnement, dans le panier inférieur, d'assiettes ou de vaisselle de grandes dimensions.

Le réglage peut être de type A ou B, selon le modèle de lave-vaisselle.

Version A : à extraction réglable sur deux positions.

Extraire les deux rails à glissière du panier ; Enlever les butées en les décrochant comme indiqué sur la figure ; Extraire le panier ; - Introduire les deux roues supérieures ou inférieures dans le rail selon le réglage désiré ; - Repositionner les butées dans la position d'origine ;

Le côté gauche et le côté droit du panier doivent toujours être positionnés à la même hauteur.

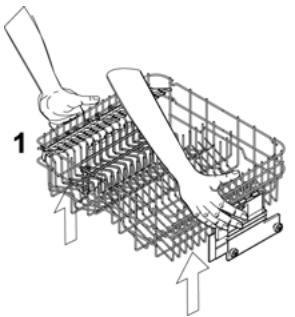

Version B : réglable sur trois positions des deux côtés.

Les côtés du panier doivent toujours être positionnés à la même hauteur.

• Lever le panier en le tirant par le bord supérieur (1), jusqu'au premier ou second déclic selon la hauteur désirée.
• Baisser le panier après l'avoir débloqué, en tirant le levier de déblocage (2).

Le réglage est également possible avec le panier chargé ; dans ce cas, quand on le baisse, il est préférable de le retenir avec une main pour éviter des coups à la vaisselle.

5. Nettoyage et entretien

Avant d'effectuer l'entretien de l'appareil, enlever la fiche ou interrompre l'alimentation par le dispositif d'interruption omnipolaire.

5.1 Avertissements et conseils généraux

Éviter l'emploi de détergents abrasifs ou acides.

Les surfaces extérieures et la contre-porte du lave-vaisselle devront être nettoyées à intervalles réguliers à l'aide d'un chiffon moelleux et humide ou bien avec un détergent normal pour surfaces peintes. Les joints d'étanchéité de la porte devront être nettoyés avec une éponge humide. Il est périodiquement conseillé (une ou deux fois par an) de nettoyer la cuve et les joints pour éliminer la saleté ayant pu se déposer en utilisant un chiffon moelleux et de l'eau.

NETTOYAGE DU FILTRE D'ARRIVÉE D'EAU

Le filtre d'arrivée d'eau A situé à la sortie du robinet a besoin d'être périodiquement nettoyé. Après avoir fermé le robinet d'eau, dévisser l'extrémité du tuyau d'arrivée d'eau, sortir le filtre A et le nettoyer délicatement sous un jet d'eau courante. Réinsérer le filtre A dans son logement et revisser soigneusement la bague du tuyau d'arrivée d'eau.

NETTOYAGE DES BRAS DE LAVAGE

Les bras de lavage sont facilement démontables pour permettre le nettoyage périodique des buses et prévenir des engorgements possibles. Les laver sous un jet d'eau et les réintroduire soigneusement dans leurs logements, en vérifiant que leur mouvement circulaire ne soit en aucun cas entravé.

• Pour enlever le bras de lavage supérieur, il faut dévisser la bague de fixation R.
• Pour enlever le bras de lavage inférieur, il faut tout simplement le soulever vers le haut, en tirant au milieu. Pour enlever le bras de lavage orbital, il faut saisir le bras le plus long et soulever le bras orbital vers le haut. Laver les bras sous un jet d'eau courante et les réinsérer soigneusement dans leur logement. Après avoir remonté les bras de lavage, vérifier qu'ils tournent librement. Dans le cas contraire, vérifier s'ils ont été correctement montés.

NETTOYAGE DU GROUPE FILTRANT

• Il est opportun de contrôler périodiquement le microfiltre central C et, si nécessaire, de le nettoyer. Pour l'enlever, saisir les languettes, tourner dans le sens contraire des aiguilles d'une montre et soulever vers le haut ; pousser par en bas le filtre central D pour l'extraire du microfiltre ;
• séparer les deux parties qui composent le filtre en plastique en appuyant sur le corps du filtre dans la zone indiquée par les flèches ; retirer le filtre central en le soulevant.

INSTRUCTIONS ET CONSEILS POUR UN BON ENTRETIEN :

• Les filtres doivent être nettoyés à l'eau courante avec une brosse dure.
• Vérifier qu'il n'y ait pas de résidus alimentaires sur le filtre lorsque vous l'enlevez. Ces résidus, en tombant dans la vidange, pourraient bloquer certains composants hydrauliques ou obstruer les trous des bras d'aspersion.
• Il est indispensable de nettoyer les filtres attentivement et selon les indications susmentionnées : le lave-vaisselle ne peut pas fonctionner si les filtres sont engorgés.
• Remettre soigneusement les filtres dans leur logement afin d'éviter d'endommager la pompe de lavage.

Effectuer le programme de trempage deux fois de suite. - Débrancher la fiche de la prise de courant. - Laisser la porte légèrement ouverte de sorte à empêcher la formation de mauvaises odeurs à l'intérieur de la cuve de lavage. - Remplir le doseur de produit pour le rinçage. Fermer le robinet de l'eau.

AVANT DE RÉUTILISER LE LAVE-VAISSELLE APRÈS UN ARRÊT PROLONGÉ :

• Contrôler qu'il n'y ait pas de dépôts de boue ou de rouille à l'intérieur de la tuyauterie ; si tel est le cas, laisser couler l'eau du robinet d'alimentation pendant quelques minutes. Rebrancher la fiche dans la prise de courant. Raccorder le tuyau flexible d'alimentation d'eau et rouvrir le robinet.

ÉLIMINATION DE PETITS INCONVÉNIENTS

Dans certains cas, il est possible d'éliminer personnellement d'éventuels inconvénients avec l'aide des instructions suivantes :

Si le programme ne démarre pas, vérifier que :

Le lave-vaisselle soit branché au réseau électrique ; la distribution d'énergie électrique n'ait pas été interrompue ; le robinet de l'eau soit ouvert ; la porte du lave-vaisselle ait été correctement fermée.

Si de l'eau stagne dans le lave-vaisselle, vérifier que :

le tuyau d'évacuation ne soit pas plié ; le siphon de vidange ne soit pas bouché ; les filtres du lave-vaisselle ne soient pas engorgés.

Si la vaisselle n'est pas propre, vérifier que :

le détergent ait été introduit en quantité suffisante ; - il y ait du sel régénérant dans le réservoir spécifique ; la vaisselle ait été disposée correctement ; - le programme sélectionné soit approprié au type et au degré de saleté de la vaisselle ; - tous les filtres soient propres et correctement insérés dans leurs logements ; les orifices de sortie de l'eau des bras de lavage ne soient pas bouchés ; - aucun objet n'ait bloqué la rotation des bras de lavage.

Si la vaisselle ne sèche pas ou reste opaque, vérifier que :

• il y ait du produit de rinçage dans le distributeur spécifique ; le réglage de la distribution de ce produit soit correct ;
• le détergent utilisé soit d'une bonne qualité et qu'il n'ait pas perdu ses caractéristiques (par exemple à cause d'une conservation avec l'emballage ouvert).

Si la vaisselle présente des rayures, des taches... vérifier que :

le réglage du dosage du produit de rinçage ne soit pas excessif.

Si des traces de rouille sont visibles dans la cuve :

• la cuve est en acier inox résistant à la corrosion et donc d'éventuelles taches de rouille sont dues à des éléments externes (traces de rouille provenant de conduites de l'eau, de casseroles, de couverts, etc.). Pour éliminer ces taches il existe dans le commerce des produits spécifiques.
• Vérifier que les justes doses de détergent soient utilisées. Certains détergents peuvent être plus corrosifs que d'autres.
• Vérifier que le bouchon du réservoir du sel soit bien fermé et que le réglage de l'installation de l'adoucisseur d'eau soit correct.

Si, après l'application des instructions susmentionnées, les anomalies de fonctionnement devaient persister, il faudra contacter le centre d'assistance technique autorisé le plus proche.

ATTENTION : les interventions effectuées sur l'appareil par un personnel non autorisé ne sont pas couvertes par la garantie et sont donc à la charge de l'usager.

6. Guide de dépannage

Le lave-vaisselle est en mesure de signaler une série de dysfonctionnements par l'allumage simultané de plusieurs voyants dont vous trouverez le sens ci-après ; par ailleurs, en cas d'anomalie, E ou Err (selon les modèles) apparaissent sur l'afficheur.

ANOMALIE		DESCRIPTION
E1	......END......	Problème acquastopIntervention du système anti débordement (seulument pour les modèles qui en sont équipés). Intervention en cas de fuites d'eau. S'adresser au service après-vente.
E2	......END......	Niveau de sécuritéIntervention du système qui limite le niveau d'eau dans le lave-vaisselle. Interrompre le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persiste, s'adresser au service après-vente.
E3	......END......	Anomalie chauffage de l'eauLe chauffage de l'eau n'est pas effectué ou est effectué d'une façon anomale. Effectuer de nouveau le programme de lavage; si le problème persiste, s'adresser au service après-vente.
E4	......END......	Anomalie relevé de la température de l'eau. Interrompre le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persiste, s'adresser au service après-vente.
E5	......END......	Anomalie arrivée de l'eauL'arrivée de l'eau dans le lave-vaisselle ne se fait pas ou se fait d'une façon anomale. Vérifier si les raccordements hydrauliques sont corrects, si le robinet d'entrée de l'eau est ouvert et si le filtre n'est pas obstrué. Si le problème persiste, s'adresser au service après-vente.
E6	......END......	Anomalie évacuation de l'eauL'évacuation de l'eau ne se fait pas ou se fait d'une façon anomale. Vérifier que le tuyau d'évacuation ne soit pas pié ou écrasé et que le siphon ou les filtres ne soient pas obstrués. Si le problème persiste, s'adresser au service après-vente.
E7	...END...	Anomalie petite turbine (seulément pour les modèles qui en sont équipés) La quantité d'eau chargée n'est pas mesurée de façon précise. Interrompre le programme en cours, eteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persististe, s'adresser au service après-vente.
E8	...END...	Anomalie système de lavage alterné. Interrompre le programme en cours, eteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persististe, s'adresser au service après-vente.
E9	...END...	Anomalie système d'acciviée de l'eau. S'adresser au service après-vente.

Voyant éteint Voyant allumé Voyant clignotant

Si une situation d'alarme se produit, la machine interrompt le programme de lavage.

• Les alarmes E1, E2, E3, E4, E8, E9 provoquent la conclusion immédiate du programme en cours.
• Les alarmes E5, E6 interrompent le programme en cours et lorsque la cause est résolue le programme reprend.
• L'alarme E7 est visualisée à la fin du cycle qui se termine étant donné que le fonctionnement du lave-vaisselle n'est pas compromis.

Pour mettre à « zéro » une alarme, il faut :

ouvrir et fermer la porte ; ou bien, éteindre et rallumer la machine. Il est maintenant possible de reprogrammer le lave-vaisselle.

Si l'anomalie persiste, se mettre en contact avec le service assistance agréé.

DONNÉES TECHNIQUES

Largeur	597 ÷ 599 mm
Profondeur mesurée au profil externe du bandeau de commandes	550 mm
Hauteur (selon les modèles)	de 820 mm à 890 mmde 860 mm à 930 mm
Capacité	14 Couverts standards
Pression eau d'alimentation	min. 0,05 - max. 0,9 MPa (min. 0.5 - max. 9 bars)
Données électriques	Voir plaque des caractéristiques
