Type de produit	Lave-linge
Marque	Frilec
Modèle	KOBLENZ8214WA-030B
Capacité de lavage	8.0 kg
Dimensions (H x L x P)	85 x 59.5 x 47.5 cm
Poids	60 kg
Alimentation	220-240 V ~ 50 Hz, 10 A
Puissance nominale	1950 W
Pression d'eau	0.05 – 1 MPa
Programmes	Coton, Synthétique, Laine, Sport, Rapide 45', Flash 15', ECO 40-60, Vapeur, etc.
Options	Départ différé, Prélavage, Rinçage supplémentaire, Verrouillage enfant
Vitesse d'essorage maximale	1400 tr/min
Classe énergétique	A
Consommation d'énergie (ECO 40-60)	0.472 kWh/cycle
Consommation d'eau (ECO 40-60)	48 L/cycle
Niveau sonore (essorage)	76 dB(A)
Pièces détachées disponibles	Pour 10 ans
Accessoires fournis	Tuyau d'alimentation, tuyau de vidange, boulons de transport, capuchons

FOIRE AUX QUESTIONS - KOBLENZ8214WA-030B Frilec

Que faire si le lave-linge ne démarre pas ?

Vérifiez que la porte est bien fermée et que les vêtements ne bloquent pas. Si le problème persiste, redémarrez l'appareil.

La porte ne s'ouvre pas, comment faire ?

La sécurité enfant peut être activée. Débranchez l'appareil et rebranchez-le pour réinitialiser.

Comment nettoyer le filtre de la pompe de vidange ?

Éteignez et débranchez l'appareil. Ouvrez le capot inférieur, tournez le filtre dans le sens inverse des aiguilles d'une montre et retirez les impuretés. Refermez bien.

Que signifie le code d'erreur E30 ?

E30 indique que la porte n'est pas bien fermée. Vérifiez la porte et redémarrez.

Comment utiliser le programme Nettoyage tambour ?

Videz le tambour, appuyez sur la touche Nettoyage tambour, puis sur Départ/Pause. Utilisez de l'eau de Javel pour un meilleur résultat.

Comment activer le verrouillage enfant ?

Appuyez simultanément sur les touches Temp. et Fonction pendant 3 secondes. L'indicateur s'allume. Pour désactiver, répétez l'opération.

Quelle lessive utiliser ?

Utilisez une lessive adaptée au programme. Pour le coton, une lessive puissante ; pour la laine, une lessive spéciale laine. Évitez les surdosages.

Comment installer correctement le lave-linge ?

Placez-le sur une surface plane et stable. Retirez les boulons de transport. Ajustez les pieds pour qu'il soit de niveau. Branchez l'eau et l'électricité.

Que faire en cas de fuite d'eau ?

Vérifiez les raccords des tuyaux d'arrivée et de vidange. Serrez-les si nécessaire. Contactez le service client si la fuite persiste.

Faut-il effectuer un lavage à vide avant la première utilisation ?

Oui, lancez le programme Nettoyage tambour ou un cycle à 90°C sans linge ni détergent pour éliminer les résidus de fabrication.

MODE D'EMPLOI KOBLENZ8214WA-030B Frilec

Manuel d'utilisation

Lave Linge

KOBLENZ8214WA-030B

Lisez toutes les instructions et explications avant utilisation. Suivez attentivement les instructions. Conservez le mode d'emploi à portée de main pour une utilisation ultérieure. si l'appareil est vendu ou transmis, assurez-vous que le nouveau propriétaire reçoive toujours ces instructions d'utilisation.

CONTENU

CONSIGNES DE SÉCURITÉ....02

INSTALLATION 15

OPÉRATION 19

ENTRETIEN 34

NETTOYAGE ET ENTRETIEN 34

DÉPANNAGE 37

ENLÈVEMENT DES APPAREILS MÉNAGERS USAGÉS 42

Le produit est destiné uniquement à un usage domestique et aux textiles en quantités ménagères adaptées au lavage.

Cet appareil est destiné à une utilisation en intérieur uniquement et n'est pas destiné à une utilisation encastrée.

Utiliser uniquement selon ces instructions. L'appareil n'est pas destiné à un usage commercial.

Toute autre utilisation est considérée comme une utilisation non conforme. Le producteur n'est pas responsable des dommages ou blessures qui pourraient en résulter.

Cet appareil est destiné à être utilisé dans des applications domestiques et similaires telles que :

- Les cuisines du personnel dans les magasins, bureaux et autres environnements de travail ;

- Maisons de ferme;

- Par les clients des hôtels, motels et autres environnements de type résidentiel ;

- Environnements de type chambres d'hôtes;

- Locaux à usage collectif en copropriété.

Les Significations des Symboles

⚠ Attention!

Cette combinaison de symbole et de mot-clé indique une situation potentiellement dangereuse qui peut entraîner la mort ou des blessures graves si elle n'est pas évitée.

! Avertir!

Cette combinaison de symbole et de mot de signalisation indique une situation potentiellement dangereuse pouvant entraîner des blessures légères ou mineures ou des dommages aux biens et à l'environnement.

Note!

Veuillez lire attentivement les informations de sécurité suivantes et les suivre strictement pour minimiser les risques d'incendie ou d'explosion, de choc électrique et pour éviter des dommages matériels, des blessures corporelles ou des pertes de vie. Le non-respect de ces instructions annulera toute garantie.

En ce qui concerne les informations pour l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, référez-vous au paragraphe ci-après de la notice.

Le changement de certaines pièces de votre appareil électro-ménager peut entraîner un danger.

Assurez-vous de disposer de toutes les compétences requises et des outils nécessaires pour effectuer les operations d'autoréparation en toute sécurité. Dans le cas contraire, faites appel à un professionnel agréé.

L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usagés.

Avant de mettre un vêtement ou autre article au lave-linge, veuillez consulter l'étiquette d'entretien correspondante pour connaître les conditions de lavage et la température maximale à respecter.

Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.

⚠ AVERTISSEMENT: Risque de choc électrique

• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter tout danger.
• Si la machine est endommagée, elle ne doit pas être utilisée à moins d'être réparée par le fabricant, son agent de service ou des personnes de qualification similaire.
  • Risque de choc électrique!
  • L'appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent le dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
• Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
• Les enfants de 3 ans et moins doivent être tenus à l'écart de l'appareil ou en permanence supervisé.
• Il est possible que des enfants ou des animaux pénètrent à l'intérieur de l'appareil, veuillez bien vérifier avant chaque utilisati on.
• Ne grimpez pas et ne vous asseyez pas sur l'appareil.

Lieu d'installation et environnement

• Tout le linge et les substances supplémentaires doivent être conservés dans un endroit sûr hors de portée des enfants.
• N'installez pas la machine sur une moquette.
  • L'obstruction des ouvertures par un tapis peut endommager la machine.
• Maintenez l'appareil à l'écart des sources de chaleur et de la lumière directe du soleil pour éviter le plastique et pièces en caoutchouc à corroder.
• N'utilisez pas l'appareil dans des environnements humides ou des pièces contenant des gaz explosifs ou caustiques. En cas de fuite d'eau ou d'éclaboussures d'eau, laissez sécher l'appareil à l'air libre.
  • L'appareil ne doit pas être installé derrière une porte verrouillable, une porte coulissante ou une porte avec une charnière du côté opposé à celui de la machine.
• N'utilisez pas la machine dans des pièces dont la température est inférieure à 5°C. Cela peut endommager certaines parties de celle-ci. Si cela est inévitable, assurez-vous de vidanger complètement l'eau de l'appareil après chaque utilisation (voir « Entretien - Nettoyage du filtre de la pompe de vidange ») pour éviter les dommages causés par le gel.
• N'utilisez jamais de sprays ou de substances inflammables à proximité immédiate de l'appareil.

Installation

• Retirez tous les matériaux d'emballage et les boulons de transport avant d'utiliser l'appareil. Sinon, de graves dommages pourraient en résulter.
• Cet appareil est équipé d'une seule vanne d'arrivée et peut être raccordé au circuit froid approvisionnement en eau seulement.
• La fiche secteur doit être accessible après l'installation.
• Avant de procéder au lavage inaugural des vêtements, il est impératif d'utiliser ledit produit une fois, en suivant toutes les étapes prescrites, et ce, sans aucun vêtement à l'intérieur de la machine.
• Avant d'utiliser la machine, le produit doit être calibré.
• Ne posez pas d'objets trop lourds sur l'appareil, comme des récipients d'eau ou appareils de chauffage.

CONSIGNES DE SÉCURITÉ

• L'on doit utiliser les ensembles de raccordement neufs fournis avec l'appareil et qu'il convient de ne pas réutiliser les ensembles de raccordement usagés.

- Max. Pression d'eau d'entrée 1 MPa. Min. pression d'eau d'entrée 0,05 MPa.

Connexion électrique

• Assurez-vous que le câble d'alimentation n'est pas coincé par la machine, sinon il pourrait être endommagé.

- Branchez le produit à une prise de terre protégée par un fusible conforme aux valeurs du tableau « Spécifications techniques ». L'installation de mise à la terre doit être effectuée par un électricien qualifié. Assurez-vous que la machine est installée conformément aux réglementations locales.

- Les raccordements hydrauliques et électriques doivent être effectués par un technicien qualifié conformément aux instructions du fabricant et aux réglementations de sécurité locales.

⚠ AVERTISSEMENT:

• N'utilisez pas plusieurs prises ou rallonges.
  • L'appareil ne doit pas avoir de dispositif de commutation externe tel qu'une minuterie ou connecté à un circuit régulièrement allumé et éteint.
• Ne débranchez pas la fiche de la prise secteur s'il y a

du gaz inflammable à proximité.

• Ne débranchez jamais la fiche d'alimentation avec les mains mouillées.
  • Tirez toujours sur la prise et non sur le câble.
• Débranchez toujours l'appareil s'il n'est pas utilisé.

Connexions d'eau

• Vérifiez les connexions des tuyaux d'arrivée d'eau, du robinet d'eau et du tuyau de sortie pour problèmes éventuels dus aux changements de pression de l'eau. Si les connexions se desserrent ou fuient, fermez le robinet d'eau et faites-le réparer.

- N'utilisez pas l'appareil tant que les tuyaux et les flexibles n'ont pas été correctement installés par des personnes qualifiées.

- La porte vitrée peut devenir très chaude pendant le fonctionnement. Gardez les enfants et les animaux domestiques loin de la machine pendant son fonctionnement.

- Les tuyaux d'arrivée et de sortie d'eau doivent être installés en toute sécurité et rester intacts.

- Sinon, des fuites d'eau peuvent se produire.

- Ne retirez pas le filtre de la pompe de vidange tant qu'il reste de l'eau dans l'appareil. De grandes quantités d'eau peuvent s'écouler et il existe un risque de brûlures dues à l'eau chaude.

Opération et maintenance

• N'utilisez jamais de solvants inflammables, explosifs ou toxiques. N'utilisez pas d'essence et d'alcool, etc. comme détergents. Sélectionnez uniquement des détergents adaptés au lavage en machine.
  • Assurez-vous que toutes les poches sont vidées. Objets tranchants et rigides tels que pièces de monnaie, broches, les clous, les vis, les pierres, etc. peuvent causer de graves dommages à cette machine.
• Retirez tous les objets des poches tels que les briquets et les allumettes avant d'utiliser l'appareil. Rincez soigneusement les articles qui ont été lavés à la main.
• Les articles qui ont été souillés avec des substances telles que l'huile de cuisson, l'acétone, l'alcool, l'essence, le kérosène, les détachants, la térébenthine, la cire et les décapants pour cire doivent être lavés à chaud avec une quantité supplémentaire de détergent avant d'être séchés dans l'appareil.
• Les articles contenant du caoutchouc mousse (mousse de latex), les bonnets de douche, les textiles imperméables, les articles doublés de caoutchouc et les vêtements ou les oreillers munis de coussinets en caoutchouc mousse ne doivent pas être lavés en machine.
• Les adoucissants ou autres produits similaires doivent être utilisés conformément aux instructions fournies.
  • N'essayez jamais d'ouvrir la porte avec force.

• La porte se déverrouille dans une courte période de temps après la fin d'un cycle.

• Veuillez ne pas fermer la porte avec une force excessive. S'il est difficile de fermer la porte, veuillez vérifier si les vêtements sont correctement insérés et distribués.

• Débranchez toujours l'appareil et fermez le robinet d'eau avant le nettoyage et l'entretien et après chaque utilisation.
• Ne versez jamais d'eau sur l'appareil à des fins de nettoyage. Risque de choc électrique!
• Les réparations ne doivent être effectuées que par le fabricant, son agent de service ou similaire personnes qualifiées afin d'éviter un danger.
• Le producteur ne sera pas responsable des dommages causés par l'intervention de personnes non autorisées.

L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usagés.

Avant de mettre un vêtement ou autre article au lave- linge, veuillez consulter l'étiquette d'entretien correspondante pour connaître les conditions de lavage et la température maximale à respecter.

Transport

- Avant le transport :

• Les boulons doivent être réinstallés sur la machine par une personne spécialisée ;
• L'eau accumulée doit être évacuée de la machine.

- Cet appareil est lourd. Transporter avec soin. Ne tenez jamais une partie saillante du machine lors du levage.

La porte de la machine ne peut pas être utilisée comme poignée.

Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que :

- des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ;

• des fermes ;
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ;
• des environnements du type chambres d'hôtes ;
• dans les espaces d'utilisation commune dans des immeubles d'habitation.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si

elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Le changement de certaines pièces de votre appareil électro-ménager peut entraîner un danger.

Assurez-vous de disposer de toutes les compétences requises et des outils nécessaires pour effectuer les opérations d'autoréparation en toute sécurité. Dans le cas contraire, faites appel à un professionnel agréé.

Modèle

Capacité de lavage

KOBLENZ8214WA-030B

8.0kg

INSTALLATION

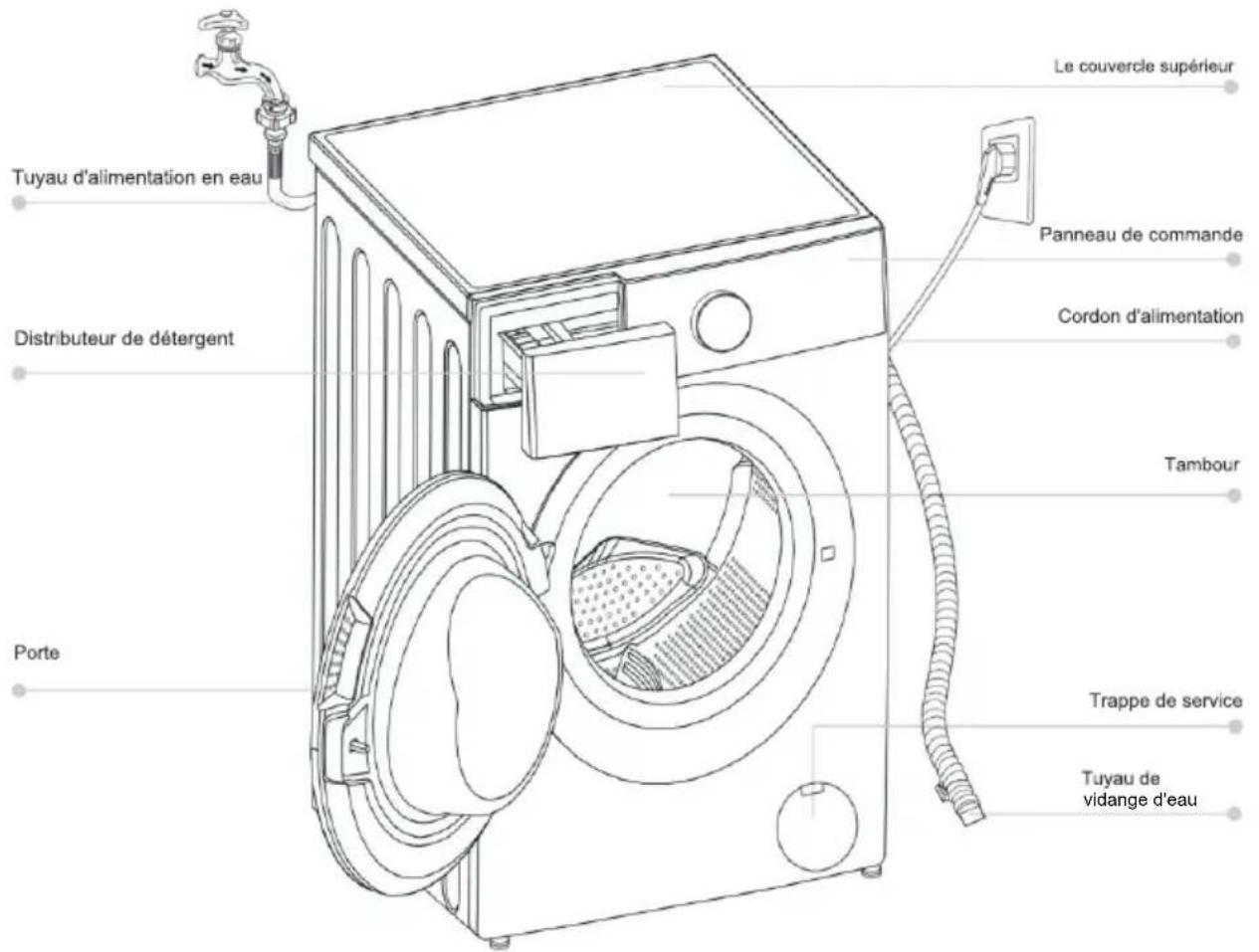

■ Description du produit

Note!

• L'image du produit est uniquement à titre d'illustration, veuillez vous référer au produit réel comme référence.

Accessoires

INSTALLATION

- Installation

Zone d'installation

Attention!

• La stabilité est importante pour éviter que le produit ne se promène ! Assurez-vous que la machine est à niveau et stable.
  • Assurez-vous que le produit ne repose pas sur le cordon d'alimentation.
  • Assurez-vous de maintenir les distances minimales par rapport aux murs comme indiqué sur l'image

Avant d'installer la machine, l'emplacement caractérisé comme suit doit être sélectionné :

1. Surface rigide, sèche et plane
2. Éviter la lumière directe du soleil
3. Ventilation suffisante
4. La température ambiante est supérieure à 0°C
5. Tenir éloigné des sources de chaleur comme les appareils à charbon ou à gaz.

Déballage du lave-linge

Attention!

• Les matériaux d'emballage (par ex. films, polystyrène) peuvent être dangereux pour les enfants.
• Il y a un risque d'étouffement ! Gardez tous les emballages hors de portée des enfants.

1. Retirez la boîte en carton et l'emballage en polystyrène.
2. Soulevez la rondelle et retirez l'emballage de base. Assurez-vous que le petit triangle en mousse (a) est retiré avec l'emballage inférieur ensemble. Si ce n'est pas le cas, posez l'appareil sur la surface latérale et retirez-le manuellement.
3. Retirez le ruban adhésif fixant le cordon d'alimentation et le tuyau de vidange.
4. Retirez le tuyau d'alimentation du tambour.

INSTALLATION

Retirez les boulons de transport

⚠ Attention!

- Vous devez retirer les boulons de transport à l'arrière avant d'utiliser le produit.

Desserrez les 4 boulons de transport avec une clé.

Retirez les boulons, y compris les pièces en caoutchouc, et conservez-les pour l'utilisation dans le futur.

Fermez les trous à l'aide des capuchons de protection.

Mise à niveau du lave-linge

⚠ Attention!

- Les contre-écrous des quatre pieds doivent être vissés fermement contre le boîtier.

1. Desserrez le contre-écrou.
2. Tournez le pied jusqu'à ce qu'il touche le sol.
3. Ajustez les pieds et verrouillez les écrous avec une clé.
   Assurez-vous que la machine est de niveau et stable.

Connectez le tuyau d'alimentation en eau

⚠ Attention!

Pour éviter les fuites ou les dégâts d'eau, suivez les instructions de ce chapitre.

- Ne pas plier, écraser ou modifier le tuyau d'arrivée d'eau.

Connectez le tuyau d'alimentation en eau à la vanne d'arrivée d'eau et à un robinet d'eau froide comme indiqué.

- Connectez-vous manuellement, n'utilisez pas d'outils. Vérifiez si les connexions sont bien serrées.

INSTALLATION

Tuyau de drainage

Attention!

• Ne pliez pas et ne prolongez pas le tuyau de vidange.
• Positionnez correctement le tuyau de vidange, sinon des dommages pourraient résulter d'une fuite d'eau.

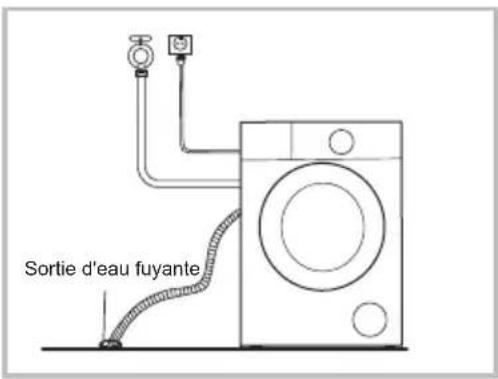

Il y a deux manières de placer l'extrémité du tuyau de vidange :

1. Placez-le dans sortie d'eau fuyante.

2. Connectez-le au tuyau de vidange de dérivation de l'auge.

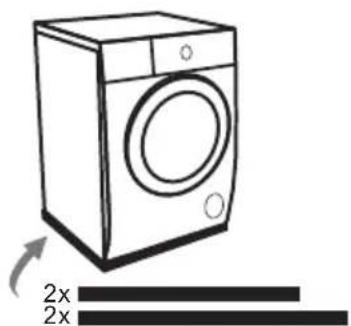

Remarque sur l'éponge

Note!

- Assurez-vous d'assembler les bandes acoustiques, qui peuvent réduire efficacement le bruit causé par la machine pendant le travail, afin de vous offrir un environnement de vie plus paisible et silencieux.

1. Posez la machine sur le sol, en utilisant un matériau doux comme de la mousse ou des vêtements entre la machine et le sol pour une protection ;
2. Collez les bandes 2x plus longues sur les bords inférieurs plus longs de la machine, et les 2x bandes plus courtes aux bords inférieurs plus courts.

OPÉRATION

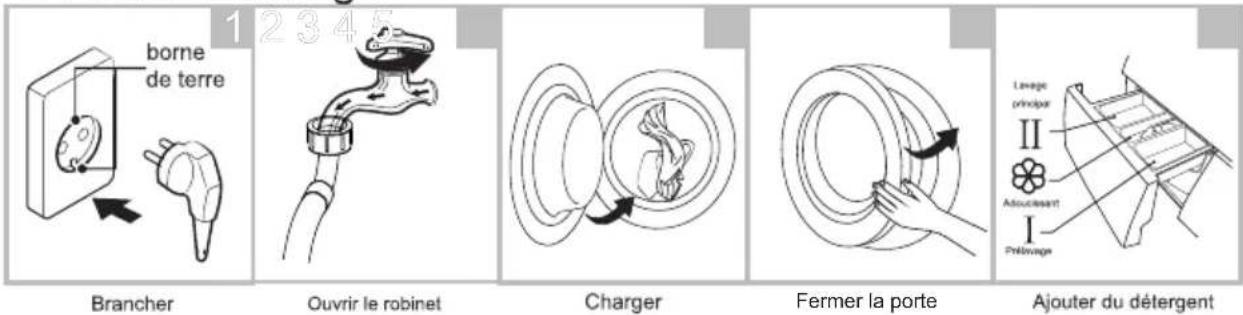

■ Démarrage rapide

! Avertir!

• Avant le lavage, assurez-vous que la laveuse est correctement installée.
• Votre appareil a été minutieusement contrôlé avant de quitter l'usine. Pour éliminer toute eau résiduelle et neutraliser les odeurs potentielles, il est recommandé de nettoyer votre appareil avant la première utilisation.
  Pour cette raison, il est recommandé de nettoyer le tambour intérieur en exécutant le programme
  « Nettoyage du tambour » ou un autre programme avec une température optionnelle de 90 degrés.
  Veillez à ne pas mettre de linge et de détergent dans la machine.

1. Avant le lavage

Note!

- Le détergent doit être ajouté dans le compartiment I si la fonction de prélavage est sélectionnée.

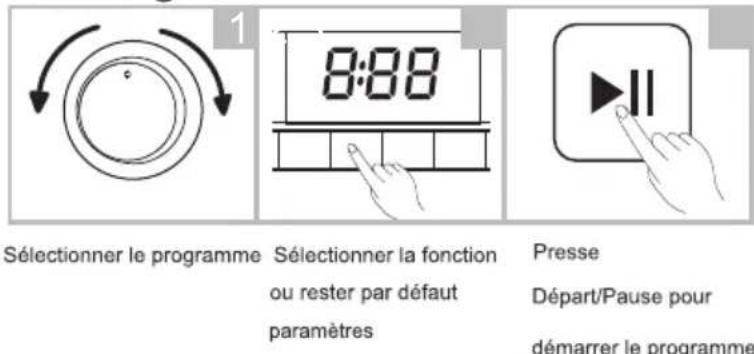

2.Lavage

démarrer le programme

1. Après le lavage, un bip sonore et "ÉTEINT" s'affichent.

OPÉRATION

■ Avant chaque lavage

• La température ambiante du lave-linge doit être de 5 à 40°C. Si utilisé sous
  0°C, la vanne d'admission et le système de vidange peuvent être endommagés. Si la machine est installée dans des conditions de gel, elle doit être transférée à une température ambiante
  normale pour s'assurer que le tuyau d'alimentation en eau et le tuyau de vidange peuvent se dégeler avant utiliser.
• Veuillez vérifier vos étiquettes d'entretien du linge et les instructions d'utilisation du détergent avant le lavage. Utilisez un détergent non moussant ou moins moussant adapté au lavage en machine.

Vérifiez l'étiquette d'entretien

Trier le linge selon la couleur et le type de textile

Sortez tous les objets des poches

Attachez les longues bandes textiles et les ceintures, fermez les zips et le bouton

Mettez les petits objets dans un sac à linge

Retournez les tissus faciles à boulocher et à poils longs

⚠ Attention!

• Ne lavez pas d'articles qui ont été nettoyés, lavés, trempés ou tamponnés avec des substances combustibles ou explosives comme de la cire, de l'huile, de la peinture, de l'essence, de l'alcool, du kérosène et d'autres matériaux inflammables.
• Le lavage de vêtements simples peut facilement créer une grande excentricité et déclencher une alarme en raison d'un déséquilibre. Par conséquent, il est suggéré d'ajouter un ou deux articles de linge supplémentaires au lavage afin que l'essorage puisse se faire en douceur.
• Ne pas laver, essorer, imperméabiliser les sièges, les tapis ou les vêtements.

OPÉRATION

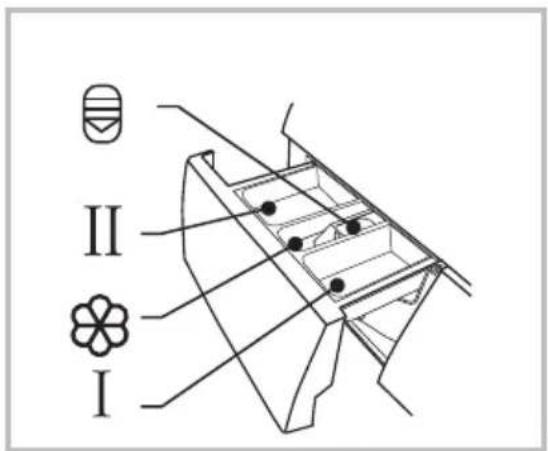

■ Distributeur de détergent

I

Prélavage

II

Lavage principal

Adoucissant

Bouton de déverrouillage

pour retirer le distributeur

! Avertir!

- Il suffit d'ajouter le détergent dans le "compartiment l" après avoir sélectionné la fonction de prélavage.

Programme	I	II		Programme	I	II
Coton	○	●	○	Draps/Literie	○	●	○
Synthétique	○	●	○	Linge bébé	○	●	○
Mixte	○	●	○	Laine		●	○
Jeans	○	●	○	Sport	○	●	○
Essorage				Rapide 45'		●	○
Rinçage/Essorage			○	Flash 15'		●	○
ECO 40-60		●	○	Vapeur	○	●	○
20°C		●	○	Nettoyage tambour

- Obligatoire ○ Facultatif

OPÉRATION

Recommandation de détergent

Lessive recommandée	Cycles de lavage	Température de lavage.	Type de linge et textile
Détergent puissant avec agents de blanchiment et azurants optiques	Coton, ECO 40-60	40/60	Linge blanc en coton ou lin résistant à l'ébullition
Détergent couleur sans agent de blanchiment ni azurant optique	Coton	20/40	Linge de couleur en coton ou en lin
Couleur ou détergent doux sans azurants optiques	Coton, Synthétique	20/40	Linge de couleur en fibres faciles d'entretien ou en matières synthétiques
Lessive douce	Synthétique	20	Textiles délicats, soie, viscose
Lessive spéciale laine	Laine	20/40	Laine

Note!

• Le détergent ou l'additif agglomérant ou filant peut être dilué dans de l'eau avant de le verser dans le distributeur de détergent, pour éviter que son entrée ne se bouche et ne provoque ainsi un débordement d'eau.
• Veuillez choisir le type de détergent approprié pour obtenir un maximum de performances de lavage et un minimum de consommation d'eau et d'énergie.
• Pour obtenir le meilleur résultat de nettoyage, un dosage correct du détergent est important.
• Utilisez une quantité réduite de détergent si le tambour n'est pas complètement rempli.
• Ajustez toujours la quantité de détergent à la dureté de l'eau, si votre eau du robinet est douce, utilisez moins de détergent.
• Dosez en fonction du degré de salissure de votre linge, les vêtements moins sales nécessitent moins de lessive.
• Très concentré (détergent compact) nécessite un dosage particulièrement précis.

OPÉRATION

Note!

Les symptômes suivants sont un signe de surdosage de détergent :

• formation de mousse abondante
• mauvais résultat de lavage et de rinçage

Les symptômes suivants sont un signe de sous-dosage de lessive :

• le linge devient gris
• accumulation de dépôts calcaires sur le tambour, l'élément chauffant et/ou le linge

OPÉRATION

■ Panneau de commande

1 Marche/ Arrêt

Allume et éteint l'appareil.

3 Option

Ceci vous permet de sélectionner des fonctions supplémentaires et s'allume lorsqu'il est sélectionné.

5 Écran

L'écran affiche les paramètres, le temps restant estimé, les options et les messages d'état.

2 Démarrage/Pause

Démarrez ou mettez en pause votre programme.

4 Programmes

disponibles selon le type de linge.

6 Nettoyage Tambour

Spécialement réglé dans cette machine pour nettoyer le tambour et le tube.

OPÉRATION

Programmes

Programme	Charge(kg)	Temp.(°C)	Heure par défaut
	8.0	Défaut	8.0
Coton	8.0	40	3:39
Vapeur	4.0	40	1:48
Synthétique	4.0	40	3:18
Mixte	8.0	40	1:20
Jeans	8.0	60	1:45
ECO 40-60	8.0	--	3:38
20°C	4.0	20	1:01
Essorage	8.0	--	0:12
Rinçage/Essorage	8.0	--	0:20
Literie	4.0	40	1:48
Linge bébé	8.0	60	1:42
Laine	2.0	40	1:07
Sport	4.0	20	0:47
Rapide 45'	2.0	20	0:45
Flash 15'	2.0	Cold	0:15
Nettoyage tambour	--	90	1:18

Note!

- Les paramètres de ce tableau sont uniquement à titre de référence pour l'utilisateur. Les paramètres réels peuvent être différents des paramètres du tableau mentionné ci-dessus.

Programmes

KOBLENZ8214WA-030B
Cycle	Capacité nominale	Température par défaut	Cycle duration in h:min	Consommation d'énergie	Consommation d'eau	Température du lavage la plus haute	Moisture résidue / Essorage Vitesse
Coton (60°C)	8.0	60	3:44	1.498	71	60	53%/1400
20°C	4.0	20	1:01	0.183	44	20	65%/1000
Mixte	8.0	40	1:20	0.754	71	40	65%/1000
Synthétique	4.0	40	3:18	0.727	44	40	60%/1200
Flash 15'	2.0	Cold	0:15	0.030	31	Cold	70%/800
ECO 40-60 3)	8.0	-	3:38	0.760	61.0	33	53.9%/1350
	4.0	-	2:48	0.412	45.0	28	53.9%/1350
	2.0	-	2:48	0.208	36.0	24	53.9%/1350

• Les données ci-dessus sont fournies à titre indicatif uniquement et peuvent changer en raison de conditions d'utilisation réelles différentes.
• Les valeurs données pour les programmes autres que le programme ECO 40-60 sont données à titre indicatif.
• Le programme 20 °C est capable de nettoyer le linge en coton peu sale, à une température nominale de 20 °C, conforme au règlement (UE) 2019/2023.
  • Concernant EN 60456:2016/prA2019 Avec (EU)2019/2014, (EU)2019/2023, (UE) 2021/340,(UE) No 2021/341

La classe d'efficacité énergétique de l'UE est : A

Programme de test énergétique : ECO 40-60. Autre par défaut.

Demi-charge pour machine de 8,0 kg : 4,0 kg.

Quart de charge pour une machine de 8,0 kg : 2,0 kg.

OPÉRATION

1) La température la plus élevée atteinte par le linge pendant le cycle de lavage pendant au moins 5 minutes.
2) Humidité résiduelle après le cycle de lavage en pourcentage de teneur en eau et vitesse d'essorage à laquelle celle-ci a été atteinte.
3) Le programme ECO 40-60 est capable de laver du linge en coton normalement sale déclaré lavable à 40°C ou 60°C, ensemble dans le même cycle. Ce programme est utilisé pour évaluer la conformité avec le règlement (UE) 2019/2023.

Les programmes les plus efficaces en termes de consommation d'énergie sont généralement ceux qui fonctionnent à des températures plus basses et sur une durée plus longue.

Charger le lave-linge ménager jusqu'à la capacité indiquée pour les programmes respectifs contribuera aux économies d'énergie et d'eau.

Le bruit et l'humidité résiduelle sont influencés par la vitesse d'essorage : plus la vitesse d'essorage dans la phase d'essorage est élevée, plus le bruit est élevé et plus l'humidité résiduelle est faible.

Ⓐ Avertir!

- En cas de coupure de courant pendant le fonctionnement de la machine, une mémoire spéciale stocke le programme sélectionné. La machine continuera le programme lorsque l'alimentation électrique sera rétablie.

OPÉRATION

Programmes

Les programmes sont disponibles selon le type de linge.

Programmes
Coton	Textiles résistants, textiles résistants à la chaleur en coton ou en lin.
Synthétique	Laver les articles synthétiques, par exemple : chemises, manteaux, mélange.Lors du lavage des textiles à tricoter, la quantité de détergent doit être réduite en raison de sa construction en fil lâche et de la formation facile de bulles.
Linge bébé	Ce programme améliore les performances de rinçage pour protéger la peau de bébé.
Rapide 45'	Laver rapidement des vêtements peu sales et peu sales.
Mixte	Charge mixte composée de textiles en coton et synthétiques.
Jeans	Spécialement pour les jeans.
20°C	Capable de nettoyer le linge en coton peu sale, à une température nominale de 20 °C.
Flash 15'	Programme extra court env., adapté au linge peu sale comme à une petite quantité de linge.
Laine	Textiles en laine ou en laine riche lavables à la main ou en machine .

Essorage	Essore et draine l'eau.
Rinçage/Essorage	Rince puis essore le linge, puis vidange l'eau.
Sport	Laver les vêtements de sport.
Literie	Ce programme est spécialement conçu pour laver les articles volumineux/linge de lit.
Vapeur	La vapeur est applicable pour les lessives quotidiennes comme le coton et les synthétiques. La vapeur peut pénétrer profondément dans la fibre, ce qui élimine efficacement les bactéries et les germes, prévient les odeurs et protège votre santé.
ECO 40-60	Capable de laver du linge en coton normalement sale déclaré lavable à 40 °C ou 60 °C, ensemble dans le même cycle.
Nettoyage tambour	Spécialement réglé dans cette machine pour nettoyer le tambour et le tube.Il applique une stérilisation à haute température de 90 °C pour rendre le lavage des vêtements plus efficace.Lorsque ce programme est exécuté, les vêtements ou tout autre linge ne peuvent pas être ajoutés.Lorsque la quantité appropriée d'agent de blanchiment au chlore est mis en place, l'effet de nettoyage du tambour sera meilleur.Le client peut utiliser ce programme régulièrement selon le besoin.

OPÉRATION

Note!

- Référence à votre produit pour sélectionner les programmes.

OPÉRATION

Option

Cycle	Températurepar défaut (°C)	Vitesse d'essoragepar défaut (tr/min)	Fonctions supplémentaires
		1400
Coton	40	1400	➊, ⭕,➁
Vapeur	40	1000	➊, ⭕,➁
Synthétique	40	1200	➊, ⭕,➁
Mixte	40	1000	➊, ⭕,➁
Jeans	60	1000	➊, ⭕,➁
ECO 40-60	--	1400	➂
20°C	20	1000	➂,➁
Essorage	--	1000	➂
Rinçage/Essorage	--	1000	➂,➁
Literie	40	1000	➂, ⭕,➁
Linge bébé	60	1000	➂, ⭕,➁
Laine	40	600	➂,➁
Sport	20	800	➂, ⭕,➁
Rapide 45'	20	800	➂,➁
Flash 15'	Froid	800	➂
Nettoyage tambour	90	--	➂

Note!

• Pour la vitesse d'essorage maximale, la durée du programme et d'autres détails du programme ECO 40-60, veuillez vous reporter au contenu de la page Fiche produit.
• Le tableau indique quel cycle offre quelles possibilités de réglage. Si un réglage n'est pas possible pour un cycle.

OPÉRATION

Vitesse

Vitesse

Si nécessaire, la vitesse d'essorage peut être ajustée en appuyant sur le bouton Speed dans les étapes suivantes : 1400: 0-400-600-800-1000-1200-1400

Départ différé

Départ différé

1. Sélectionnez un programme
   2.Appuyez sur le bouton Départ différé pour choisir le temps de retard 0-24H
2. Appuyez sur [Départ / Pause] pour démarrer le fonctionnement différé

Choisissez le programme

Départ différé
Temps de prise

Départ /Pause
Commencer

Pour annuler la fonction Delay, appuyez sur la touche Départ différé avant de démarrer le programme jusqu'à ce que l'écran affiche 0 H. Si le programme a déjà commencé, éteignez puis rallumez l'appareil et sélectionnez un nouveau programme.

Prélavage

Fonction de lavage supplémentaire avant le début du cycle de lavage principal pour augmenter les performances de lavage. Remarque : Le détergent doit être ajouté au compartiment I.

Rinçage supplémentaire

Le linge subira un rinçage supplémentaire après avoir sélectionné cette fonction.

Nettoyage tambour

Nettoyage tambour

Une fois que la machine a atteint la période de comptage définie (le cycle de comptage est de 25 fois), le tambour Le voyant Clean clignote à la fin du dernier programme, rappelant à l'utilisateur d'exécuter le programme en :

1. Retirez les vêtements et fermez la porte.
2. Appuyez sur [ Nettoyage tambour].
3. Appuyez sur [ Départ / Pause].
   Le nombre de cycles de lavage sera recompté une fois le programme de nettoyage du tambour terminé.

Ignorer le rappel :

1. Appuyez sur le bouton de nettoyage tambour et maintenez-le enfoncé pendant 3 s. Le rappel de l'indicateur de nettoyage tambour sera annulé et les cycles de lavage seront recomptés pendant 25 autres cycles.

Temp.

Temp.

Si nécessaire, la température de lavage peut être ajustée en appuyant sur le bouton de température selon les étapes suivantes : Froid - 20°C - 40°C - 60°C - 90°C.

OPÉRATION

Verouillage d'enfant

Cette fonction est destinée à empêcher les enfants d'utiliser les commandes à mauvais escient.

Appuyez simultanément sur [Temp.] et [Fonction] pendant 3 secondes

jusqu'à ce que le signal sonore retentisse. L'indicateur de sécurité enfants s'allume.

Avertir!

Lorsque la sécurité enfant est activée, l'écran affiche alternativement "CL" et le temps restant.

Appuyer sur n'importe quel autre bouton fera clignoter l'indicateur de verrouillage enfant.

Lorsque le programme se termine, « CL » et « End » s'affichent en alternance.

La sécurité enfant désactive la fonction de toutes les touches sauf la touche Sécurité enfant !

Seul l'appui simultané sur les deux boutons peut désactiver la Sécurité Enfants !

Veuillez désactiver la sécurité enfant avant de sélectionner un nouveau programme !

Couper le buzzer

Vitesse

Choisissez le programme

Appuyez sur le bouton [Vitesse] pendant 3

secondes, le buzzer est coupé.

Pour activer la fonction buzzer, appuyez à nouveau sur le bouton pendant 3 secondes. Le réglage sera conservé jusqu'à la prochaine réinitialisation.

Ⓐ Avertir!

- Après avoir désactivé la fonction buzzer, les sons ne seront plus activés.

OPÉRATION

Note!

Compteur d'utilisation

1. Débranchez l'équipement pendant 10 s et rebranchez-le.
2. Allumez et dans les 10 secondes, appuyez simultanément et en continu sur « Départ différé » et « Nettoyage tambour » sur le panneau de commande pendant environ 5 secondes jusqu'à ce que l'écran de l'appareil affiche des chiffres. La valeur peut indiquer les heures d'utilisation de l'équipement.
3. Répétez l'étape 1 et le client peut reprendre le fonctionnement normal.

ENTRETIEN

■ Nettoyage et entretien

⚠ Attention!

- Débranchez toujours l'appareil et fermez le robinet d'eau avant de nettoyer et entretien.

Nettoyage de l'armoire Un bon

entretien de la machine à laver peut prolonger sa durée de vie. La surface peut être nettoyée avec des détergents neutres non abrasifs dilués si nécessaire. S'il y a un débordement d'eau, utilisez un chiffon pour l'essuyer immédiatement. N'utilisez jamais d'objets tranchants pour nettoyer l'appareil.

- N'utilisez jamais d'agents abrasifs ou caustiques. l'acide formique ou ses solvants dilués ou substances similaires, comme l'alcool ou les produits chimiques.

Nettoyage du tambour

Toutes les taches de rouille laissées à l'intérieur du tambour par des objets métalliques doivent être éliminées immédiatement à l'aide de détergents sans chlore. N'utilisez jamais de laine d'acier pour nettoyer le tambour !

Note!

- Tenez le linge à l'écart de la machine pendant le nettoyage du tambour.

Nettoyage du joint de la porte et du verre Essuyez le verre

et le joint après chaque lavage pour enlever les peluches et les taches. Si des peluches s'accumulent, cela peut provoquer des fuites.

Retirez toutes les pièces de monnaie, boutons et autres objets du joint après chaque lavage.

Nettoyez le joint de la porte et la vitre tous les mois pour assurer le fonctionnement normal de l'appareil.

Nettoyage du filtre d'entrée

Note!

- La diminution du débit d'eau est un signe que le filtre doit être nettoyé.

1. Fermez le robinet et enlevez le tuyau d'arrivée d'eau.
2. Nettoyez le filtre avec une brosse.
3. Dévissez le tuyau d'alimentation en eau du l'arrière de la machine. Retirez le filtre avec une pince à bec long.
4. Utilisez une brosse pour nettoyer le filtre.
5. Réinstallez le filtre sur l'entrée d'eau et rebranchez le tuyau d'alimentation en eau.
6. Nettoyez le filtre d'entrée tous les 3 mois pour assurer le fonctionnement normal de l'appareil.

Nettoyer le distributeur de détergent

1. Appuyez sur le bouton de déverrouillage [☐] sur le couvercle de l'adoucisseur et tirez le tiroir du distributeur hors de l'évidement. Nettoyez l'intérieur de l'évidement avec une brosse.
2. Soulevez le couvercle de l'adoucisseur du tiroir distributeur et lavez les deux articles avec de l'eau.
3. Remettez le couvercle de l'adoucisseur en place et repoussez le tiroir dans l'évidement.

Appuyez sur le déclencheur et retirer le tiroir distributeur

Nettoyez le tiroir distributeur et le couvercle de l'adoucisseur sous l'eau

Nettoyez le renfoncement avec une brosse douce

Insérez le distributeur tiroir

Note!

• N'utilisez pas d'agents abrasifs ou caustiques pour nettoyer les pièces en plastique.
• Nettoyez le distributeur de détergent tous les 3 mois pour assurer le fonctionnement normal du appareil.

ENTRETIEN

Nettoyage du filtre de la pompe de vidange

⚠ Attention!

• Assurez-vous que la machine a terminé le cycle de lavage et qu'elle est vide. Éteignez-le et débranchez-le avant de nettoyer le filtre de la pompe de vidange.
• Faites attention à l'eau chaude. Laisser refroidir l'eau. Risque de brûlure !
• Nettoyez le filtre périodiquement tous les 3 mois pour assurer le fonctionnement normal de la appareil.

Ouvrir le capot inférieur

Ouvrez le filtre en tournant dans le sens inverse des aiguilles d'une montre

Supprimer les matières étrangères

Fermer le capot inférieur

Ⓐ Avertir!

- Lorsque l'appareil est en marche et selon le programme sélectionné, il peut y avoir de l'eau chaude dans la pompe. Ne retirez jamais le couvercle de la pompe pendant un cycle de lavage, attendez toujours que l'appareil ait terminé le cycle et soit vide. Lors du remplacement du couvercle, assurez-vous qu'il est bien resserré.

ENTRETIEN

■ Dépannage

Chaque fois qu'il y a un problème avec l'appareil, vérifiez si vous pouvez le résoudre en suivant les tableaux ci-dessous. Si le problème persiste, veuillez contacter le service client.

Description	Cause possible	Solution
L'appareil ne démarre pas	La porte n'est pas bien fermée. Les vêtements sont collés.	Fermez correctement la porte et redémarrage.Vérifiez le linge.
La porte ne peut pas être ouverte	La protection de sécurité est activée.	Débranchez l'alimentation et redémarrez.
Fuite d'eau	Les connexions sont pas assez serré.	Vérifiez et fixez l'arrivée d'eau tuyau.Vérifiez et nettoyez le tuyau de sortie.
Résidus de détergent dans le distributeur de détergent	Le détergent est humide et/ou coagulé.	Nettoyez et essuyez le distributeur de détergent à sec.
L'indicateur ou l'affichage ne fonctionne pas	La carte de circuit imprimé ou le faisceau ont des problèmes de connexion.	Coupez l'alimentation et vérifiez si la fiche secteur est correctement branchée.
Bruit anormal	Boulons de fixation encore en place. Le sol n'est pas solide ou de niveau.	Vérifiez si les boulons de fixation ont été retirésAssurez-vous que l'appareil est installé sur un sol solide et de niveau.

Codes d'erreur

Description	Cause possible	Solution
E30	La porte n'est pas bien fermée	Fermez correctement la porte et redémarrez.
E10	Problème d'injectiond'eau pendant le cyclede lavage.	Vérifiez si la pression de l'eau estsuffisamment élevée.Redressez le tuyau d'eau.Nettoyez le filtre de la soupape d'admission.
E21	Vidange de l'eau pendant les heures supplémentaires	Vérifiez que le tuyau de vidange n'est pas bouché.
E12	Débordement d'eau	Redémarrez l'appareil.
EXX	Autres	Redémarrez l'appareil. Si le problème persiste,veuillez contacter le service client.

ENTRETIEN

■ Service Clients

Les pièces de rechange pour votre appareil sont disponibles pour un minimum de 10 ans.

En cas de questions, veuillez contacter notre service client au :

Attention!

Risque de choc électrique

• N'essayez jamais de réparer un appareil défectueux ou présumé défectueux.
Vous pouvez mettre votre propre vie et celle des futurs utilisateurs en danger. Seuls les spécialistes agréés sont autorisés à effectuer ces travaux de réparation.
- Une réparation incorrecte annulera la garantie et les dommages ultérieurs ne pourront pas être reconnus !

Transport

ÉTAPES IMPORTANTES LORS DU DÉPLACEMENT DE L'APPAREIL

• Débranchez l'appareil et fermez le robinet d'arrivée d'eau.
• Vérifiez si la porte et le distributeur de détergent sont correctement fermés.
• Retirez le tuyau d'arrivée d'eau et le tuyau de sortie des installations de la maison.
• Laissez l'eau s'écouler complètement de l'appareil (voir « Entretien Nettoyage du filtre de la pompe de vidange »)
• Important : Réinstallez les 4 boulons de transport à l'arrière de l'appareil.
• Cet appareil est lourd. Transporter avec soin. Ne tenez jamais une partie saillante de la machine lors du levage. La porte de la machine ne peut pas être utilisée comme poignée.

ENTRETIEN

■ Spécifications techniques

Modèle	KOBLENZ8214WA-030B
Alimentation	220-240V~,50Hz
MAX. Courant Électrique	10A
Pression d'eau standard	0.05MPa~1MPa
Capacité de lavage	8.0kg
Dimension
A	595mm
B	850mm
C	475mm
Poids	60kg
Puissance nominale	1950W
Dimensions de référence
D	535mm
E	491mm
F	982mm
G	152mm

ENTRETIEN

■ Fiche produit

Nom ou marque du fournisseur:

Adresse du fournisseur:

Identificateur de modèle: KOBLENZ8214WA-030B

Paramètres généraux du produit

Paramètre	Valeur		Paramètre	Valeur
Capacité nominale (kg)	8.0		Dimensions en cm	Hauteur	85
				Largeur	60
				Profondeur	48
Indice d'efficacité énergétique (EEIw)	51.9		Classe d'efficacité énergétique	A
Indice d'efficacité de lavage	1.031		Efficacité de rinçage (g/kg)	5.0
Consommation d'énergie en kWh par cycle, basée sur le programme eco 40-60 à une combinaison de charges complètes et partielles. La consommation d'énergie réelle dépendra de l'utilisation de l'appareil.	0.472		Consommation d'eau en litre par cycle, basée sur le programme eco 40-60 à une combinaison de charges complètes et partielles.La consommation d'eau réelle dépendra de l'utilisation de l'appareil et de la dureté de l'eau.	48
Température maximale à l'intérieur du textile traité (°C)	Capacité nominale	33	Teneur en humidité restante pondérée (%)	53.9
	Moitié	28
	Trimestre	24
Vitesse d'essorage (tr/min)	Capacité nominale	1350	Classe d'efficacité d'essorage	B
	Moitié	1350
	Trimestre	1350
Durée du programme (h:min)	Capacité nominale	3:38	Taper	Sur pied
	Moitié	2:48
	Trimestre	2:48
Émissions de bruit acoustique aérien pendant la phase d'essorage (dB(A) re I pW)	76		Classe d'émission de bruit acoustique aérien (phase de rotation)	B
Mode arrêt (W) (le cas échéant)	0.50		Mode veille (W)(le cas échéant)	1.00
Départ différé (W) (le cas échéant)	4.00		Veille en réseau (W)(le cas échéant)	N / A

Durée minimale de la garantie offerte par le fournisseur:

Ce produit a été conçu pour libérer des ions d'argent pendant le cycle de lavage

Informations Complémentaires:

Lien internet vers le site internet du fournisseur, où les informations du point 9 de l'annexe II du règlement de la Commission (EU)2019/2023 ⁽¹⁾ se trouve :

ENTRETIEN

1) La consommation d'énergie réelle dépendra de l'utilisation de l'appareil.
2) La consommation d'eau réelle dépendra de l'utilisation de l'appareil et de la dureté de l'eau.

ENLÈVEMENT DES APPAREILS MÉNAGERS USAGES

La directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de valorisation et de recyclage des matériaux qui les composent, et de réduire l'impact sur la santé humaine et sur l'environnement. Le symbole de la poubelle barrée est apposé sur tous les produits pour vous rappeler les obligations de collecte sélective.

FRIZEC

Conditions de garantie

Cher utilisateur,

Pour consulter notre conditions de garantie, vous pouvez scanner le code QR ci-dessous ou utiliser le lien ci-dessous. Vous trouverez nos conditions de garantie au bas de la page.

Pour questions concernant les ventes, veuillez envoyer un e-mail à: [e-mail]

Pour les questions concernant le service, veuillez envoyer un e-mail à: [e-mail]

Pour toute autre questionss, vous pouvez envoyer un e-mail à: [e-mail]

Nous sommes aussi disponibles par téléphone: [phone]

DOMEST
