But de l'appareil Avertissements généraux de sécurité Responsabilité du fabricant Plaque d'identification Élimination
4.1 Avertissements 4.2 Nettoyage des surfaces 4.3 Nettoyage ordinaire quotidien 4.4 Taches d'aliments ou résidus 4.5 Démontage de la porte 4.6 Nettoyage des vitres de la porte 4.7 Démontage des vitres internes 4.8 Nettoyage de l’intérieur du four 4.9 Pyrolyse : nettoyage automatique du four 4.10 Entretien extraordinaire

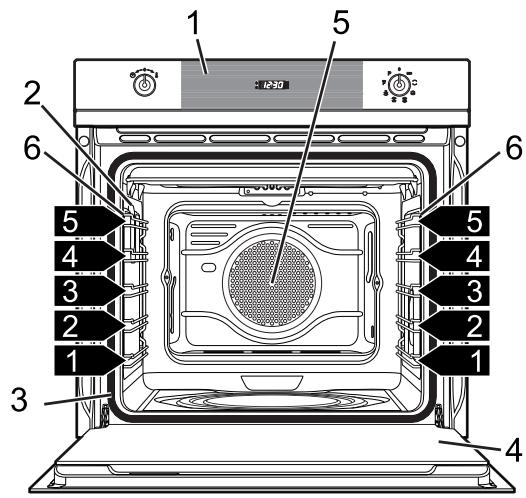

Avertissements Informations générales sur ce manuel d'utilisation, la sécurité et l'élimination finale. Description Description de l'appareil et de ses accessoires. Utilisation Informations sur l'utilisation de l'appareil et des accessoires, conseils de cuisson. Nettoyage et entretien Informations pour un nettoyage et un entretien corrects de l'appareil. Installation Informations pour le technicien qualifié : installation, mise en marche et essai. Avertissement de sécurité
Pour votre sécurité et pour éviter d'endommager l'appareil, respectez toujours les avertissements généraux de sécurité ci-après. En général • Du personnel qualifié doit effectuer l'installation et les interventions d'assistance dans le respect des normes en vigueur. • Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil. • Ne modifiez pas cet appareil. • N'essayez jamais de réparer l'appareil sans l'intervention d'un technicien qualifié. • Si le câble d'alimentation électrique est abîmé, contactez immédiatement le service d'assistance technique qui se chargera de le remplacer.
• N'obstruez pas les ouvertures, les fentes d'aération et d'évacuation de la chaleur. • N'introduisez pas d'objets métalliques pointus (couverts ou ustensiles) dans les fentes. • Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte. • Vérifiez qu'aucun objet ne reste coincé dans la porte du four. • N'utilisez jamais l'appareil en guise de chauffage ambiant.
Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par : • l'utilisation de l'appareil différente de celle prévue, • le non respect des prescriptions du manuel d'instructions, • l’altération même d’une seule pièce de l’appareil, • l'utilisation de pièces détachées non originales.
La plaque d'identification contient les données techniques, le numéro de série et le marquage. N’enlevez jamais la plaque d'identification.
• Coupez le câble d'alimentation électrique et enlevez-le avec la fiche. Tension électrique Danger d'électrocution • Mettez l’appareil hors tension. • Débranchez le câble d'alimentation On précise que pour l’emballage de nos produits, nous utilisons des matériaux non polluants et recyclables. • Confiez les matériaux de l’emballage aux centres de collecte sélective. Emballage en plastique Danger d'asphyxie • Ne laissez jamais sans surveillance l’emballage ni ses parties. • Évitez que les enfants jouent avec les sachets en plastique de l'emballage.

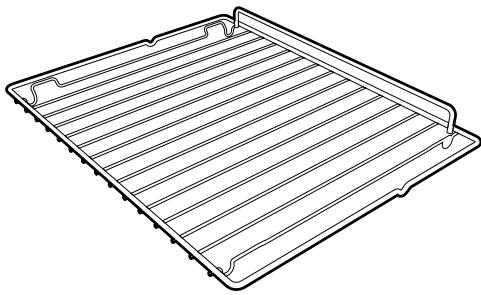

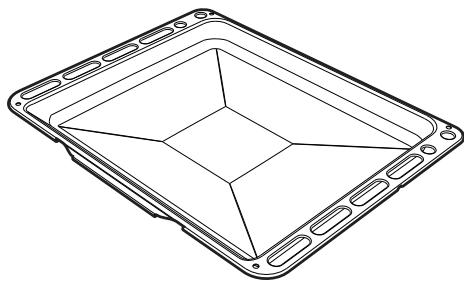

Certains modèles ne sont pas équipés de ces accessoires. Grille

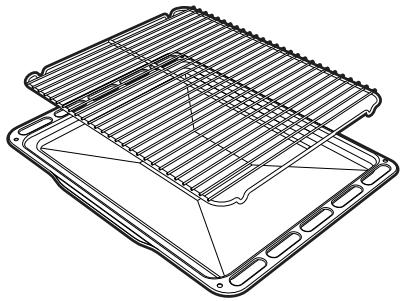

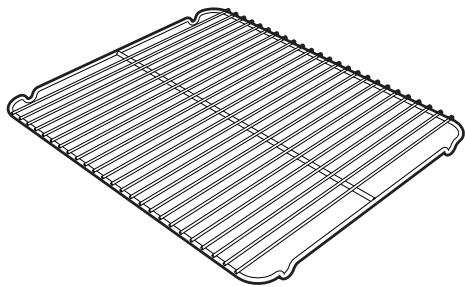

Grille pour lèchefrite

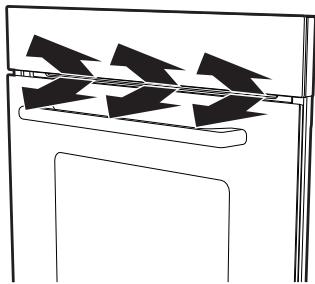

Le fonctionnement du ventilateur crée un flux d'air normal qui sort au-dessus de la porte et peut continuer pendant un court moment même après l'arrêt de l'appareil.
L'éclairage interne du four se met en marche lorsqu'on ouvre la porte ou quand on sélectionne une fonction quelconque, à l'exception des fonctions et . Ils servent de support au tournebroche.
Vous pouvez demander les accessoires d’origine fournis ou en option aux centres d’assistance agréés. Utilisez uniquement les accessoires d’origine du fabricant.
• Ne touchez pas les éléments chauffants à l'intérieur du four. • Ne versez pas d'eau directement sur les lèchefrites très chaudes. • Ne permettez pas à des enfants de s'approcher à l'appareil durant le fonctionnement. Température élevée à l'intérieur du four durant l'utilisation Risque d'incendie ou d'explosion • N'utilisez pas de produits en spray à proximité du four. • N'utilisez pas et ne laissez pas du matériel inflammable à proximité du four. • N'utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments. • N'introduisez pas de boîtes ni de récipients fermés à l'intérieur du four. • Ne laissez pas le four sans surveillance durant la cuisson, car des graisses et des huiles peuvent s'en écouler. • Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.
Risque de dommages aux surfaces émaillées • Ne couvrez pas la sole de la chambre de cuisson avec des feuilles d'aluminium. • Si vous souhaitez utiliser du papier sulfurisé, placez-le de façon à ce qu'il ne gêne pas la circulation d'air chaud à l'intérieur du four. • Ne posez pas de casseroles ni de lèchefrites sur la sole de la chambre de cuisson. • Ne versez pas d'eau directement sur les lèchefrites très chaudes.
1. Éliminez les éventuelles pellicules de protection à l'extérieur et à l'intérieur de l'appareil y compris les accessoires. 2. Enlevez les éventuelles étiquettes (à l'exception de la plaque contenant les données techniques) appliquées sur les accessoires et dans la chambre de cuisson. 3. Enlevez et lavez tous les accessoires de l'appareil (voir 4 Nettoyage et entretien). 4. Chauffez le four à vide à la température maximale, pour éliminer les éventuels résidus de fabrication.

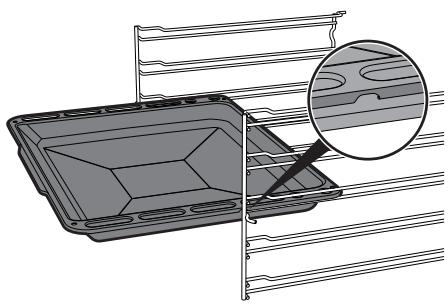

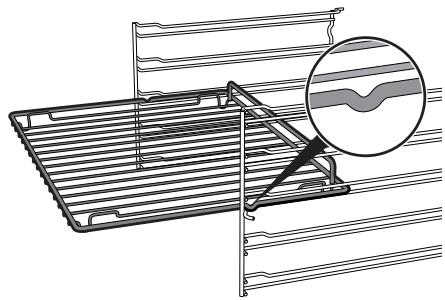

• Les dispositifs de blocage mécanique de sécurité empêchent l'extraction accidentelle de la grille et doivent être tournés vers le bas et vers l'arrière du four.

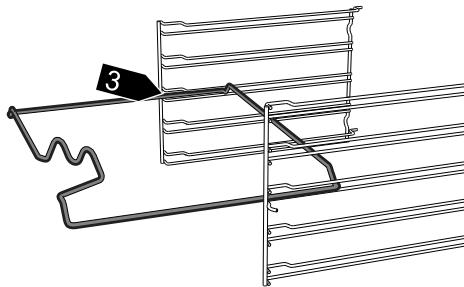

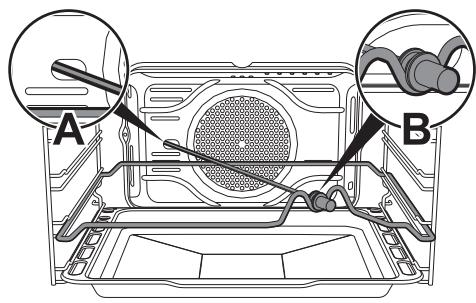

Au cours des cuissons au tournebroche, positionnez le support du tournebroche sur la troisième plaque. Une fois qu'on a introduit le tube rond, la partie façonnée doit rester tournée vers l'extérieur.
Nettoyez les lèchefrites avant la première utilisation pour éliminer les éventuels résidus de fabrication.
1. Sélectionnez la fonction de cuisson au moyen de la manette des fonctions. 2. Sélectionnez la température au moyen de la manette de la température. Liste des fonctions Après avoir préparé le tournebroche, posez-le sur le support du tournebroche correspondant. Introduisez la tige dans le trou A de manière à l'embrayer dans le moteur du tourne-broche. Veillez à ce que le cliquet soit correctement placé sur la glissière B.
On conseille de positionner la lèchefrite au premier niveau du four pour recueillir les graisses de manière plus aisée.
Grâce à la chaleur en provenance simultanément du haut et du bas, ce système permet de cuisiner des types d’aliments particuliers. La cuisson traditionnelle, appelée également statique, est indiquée pour cuisiner un plat à la fois. Idéal pour tous les rôtis, le pain, les tartes et en particulier pour les viandes grasses comme l’oie ou le canard. Gril La chaleur émanant de la résistance du gril permet d’obtenir d’excellents résultats de rôtissage surtout avec les viandes de petite/moyenne épaisseur et, combiné au tournebroche (si prévu), il permet un dorage uniforme en fin de cuisson. Idéal pour les saucisses, les côtelettes, le bacon. Cette fonction permet de griller uniformément de grandes quantités d'aliments, en particulier la viande. Le tournebroche fonctionne en combinaison avec la résistance du gril, permettant un dorage parfait des aliments.
Gril ventilé L’air produit par le ventilateur adoucit la vague de chaleur nette générée par le gril, permettant également de griller de façon optimale des aliments très épais. Idéal pour les gros morceaux de viande (ex. jarret de porc). Sole ventilée La combinaison du ventilateur et de la seule résistance inférieure permet de terminer plus rapidement la cuisson. On préconise ce système pour stériliser ou pour terminer la cuisson d’aliments déjà bien cuits en surface, mais pas à l’intérieur, exigeant pour cela une chaleur supérieure modérée. Idéal pour tout type d’aliment. Sur les modèles à pyrolyse, les fonctions spéciales de décongélation et de levage sont réunies en une seule fonction.
Pyrolyse Lorsqu'on sélectionne cette fonction, le four atteint des températures atteignant 500°C qui détruisent tous les résidus gras qui se forment sur les parois du four.
(les aliments risquent d’être trop cuits à l’extérieur et pas assez cuits à l’intérieur). Conseils pour la cuisson des viandes • Les temps de cuisson dépendent de l'épaisseur, de la qualité des aliments et des goûts du consommateur. • Utilisez un thermomètre pour viandes durant la cuisson des rôtis ou appuyez simplement avec une cuiller sur la viande. Il est prêt lorsqu'il est ferme ; dans le cas contraire, poursuivez la cuisson pendant quelques minutes. Conseils de cuisson au Gril et au Gril ventilé • Vous pouvez griller vos viandes en les enfournant dans le four froid ou préchauffé si vous souhaitez modifier l'effet de cuisson. • Avec la fonction Gril ventilé, on conseille de préchauffer le four avant de mettre les viandes à griller. • On recommande de disposer les aliments au centre de la grille. • Avec la fonction Gril on conseille de tourner la manette de la température sur la valeur la plus haute au niveau du symbole pour optimiser la cuisson.
• Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur. • La température et la durée de cuisson dépendent de la qualité et de la consistance de la pâte. • Vérifiez si le gâteau est cuit à l’intérieur : à la fin de la cuisson, piquez un curedent au sommet du gâteau. Si la pâte ne colle pas au cure-dent, le gâteau est cuit. • Si le gâteau retombe après son défournement, réduisez la température sélectionnée de 10°C lors de la cuisson successive, en sélectionnant éventuellement un temps de cuisson supérieur. Conseils pour la décongélation et le levage • Positionnez les aliments congelés dans un récipient sans couvercle et hors de l'emballage au premier niveau du four. • Évitez de superposer les aliments. • Pour décongeler la viande, utilisez une grille positionnée au deuxième niveau et une lèchefrite au premier niveau. De cette manière, les aliments ne sont pas au contact du liquide de décongélation. • Couvrez les parties les plus délicates d’une feuille d’aluminium. • Pour une pâte bien levée, positionnez un récipient contenant de l’eau sur la sole du four.
• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur. • Nettoyez constamment l'intérieur de l'appareil.
Réglage de l’heure
Pour sélectionner une fonction de cuisson, tournez la manette de sélection de la fonction vers la droite ou vers la gauche. Le four commence la cuisson à la température présélectionnée. La cuisson est précédée d’une phase de préchauffage qui permet au four d’atteindre plus rapidement la température de cuisson. Cette phase est signalée par le clignotement du symbole . À la fin du préchauffage, le symbole devient fixe et un signal sonore intervient pour indiquer que les aliments peuvent être enfournés. On peut interrompre une cuisson à tout moment en tournant la manette des fonctions sur 0. Modification de la température présélectionnée La température présélectionnée pour chaque fonction peut être modifiée par l’utilisateur. À tout moment au cours de la cuisson, tournez la manette de la température vers la droite ou vers la gauche pour augmenter ou diminuer la température de cuisson de 5 degrés à la fois. Maintenez la manette tournée pour obtenir une augmentation ou une diminution plus rapide.
On entend par cuisson temporisée la fonction qui permet de commencer une cuisson et de la terminer après le temps sélectionné par l’utilisateur. 1. Après avoir sélectionné une fonction et une température de cuisson, appuyez deux fois sur la manette de la température. Sur l’afficheur apparaîtront les chiffres et le voyant clignotant.
Modification des données sélectionées durant la cuisson temporisée Durant le fonctionnement, on peut modifier la durée de la cuisson temporisée. 1. Lorsque le voyant est fixe et que l'appareil est en phase de cuisson, appuyez deux fois sur la manette de la température. Le voyant commence à clignoter. 2. Tournez la manette de la température vers la droite ou vers la gauche pour modifier la durée de cuisson sélectionnée précédemment. Cuisson programmée
L'appareil reprend son fonctionnement normal suivant les sélections de cuisson précédentes. Pour éteindre l'appareil, tournez la manette des fonctions sur le symbole 0.
1. Après avoir sélectionné une fonction et une température de cuisson, appuyez deux fois sur la manette de la température. Sur l’afficheur apparaîtront les chiffres et le voyant clignotant.
5. Après quelques secondes les voyants et cessent de clignoter. L'appareil attend l’heure de départ sélectionnée. 6. Au terme de la cuisson l'afficheur montre le message STOP et un signal sonore se déclenche ; on peut le désactiver en appuyant sur la manette de la température.
L'appareil reprend son fonctionnement normal suivant les sélections de cuisson précédentes.
Durant le fonctionnement, on peut modifier la durée de la cuisson programmée : 1. Quand les voyants et sont fixes et l'appareil est en attente du début de la cuisson, appuyez sur la manette de la température. Le voyant commence à clignoter. 2. Tournez la manette de la température vers la droite ou vers la gauche pour modifier la durée de cuisson sélectionnée précédemment. 3. Appuyez de nouveau sur la manette de la température. Le voyant s'éteint et le voyant commence à clignoter. L'afficheur montre l’heure de fin de cuisson. 4. Tournez la manette de la température vers la droite ou vers la gauche pour différer l’heure de fin de cuisson. 5. Après quelques secondes les voyants et cessent de clignoter et la cuisson programmée reprendra son fonctionnement suivant les nouvelles sélections.
Pour des raisons de sécurité, on ne peut pas sélectionner uniquement l’horaire de fin de cuisson sans sa durée.
2. Tournez la manette vers la droite ou vers la gauche pour programmer la durée (de 1 minute jusqu'à 4 heures). Après quelques secondes le voyant cesse de clignoter et le compte à rebours commence. 3. On peut sélectionner la fonction souhaitée pour la cuisson et attendre que le signal sonore informe l’utilisateur que le temps s'est écoulé. 4. Appuyez sur la manette de la température pour éteindre le signal sonore. Le voyant clignote. 5. Tournez la manette vers la droite ou vers la gauche pour sélectionner une minuterie supplémentaire.
1. Maintenez la manette de la température enfoncée pendant au moins 5 secondes. 2. Tournez la manette de la température vers la droite ou vers la gauche pour modifier l'état de la sélection (ON/ OFF). 3. Enfoncez la manette de la température pour passer au mode suivant.
Mode Show Room (uniquement pour les exposants) : En activant ce mode, l'appareil désactive tous les éléments chauffants tout en maintenant le panneau de commandes actif.
. Pour désactiver temporairement le blocage durant une cuisson, maintenez la manette de la température enfoncée pendant 5 secondes. Une minute après la dernière sélection, le blocage redevient actif. Si l'on touche ou modifie les positions de la manette de la température ou de la manette des fonctions, l'afficheur montre le message « bloc » pour deux secondes.
HI: puissance normale.
Lapin rôti Rôti de dinde Cou de porc au four Poulet rôti
Position de la Température glissière à (°C) partir du bas 1 ou 2 220 - 230 1 ou 2 • N'utilisez pas de produits de nettoyage à base de chlore, d'ammoniaque ou d'eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (ex. anodisations, nickelages, chromages). • N'utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques). • N'utilisez pas de matériaux rêches, abrasifs, ou de racloirs métalliques tranchants.
Évitez absolument d’utiliser des éponges en acier et des racloirs tranchants susceptibles d'endommager les surfaces. Utilisez les produits normalement préconisés, non abrasifs, en vous servant éventuellement d’ustensiles en bois ou en plastique. Rincez soigneusement et essuyez avec un chiffon doux ou en microfibre. Évitez de laisser sécher à l’intérieur de l'appareil des résidus d’aliments à base de sucre (tels que la confiture) car ils peuvent abîmer l’émail à l’intérieur de l'appareil.

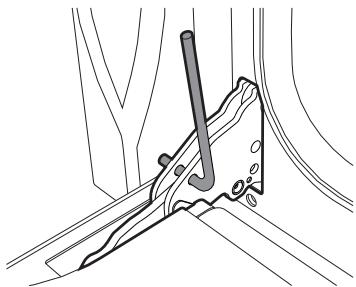

Pour faciliter le nettoyage, on conseille d'enlever la porte et de la placer sur un chiffon. Pour enlever la porte, procédez comme suit : 1. Ouvrez complètement la porte et introduisez les deux pivots dans les trous des charnières indiqués dans la figure.
Pour une bonne conservation des surfaces, nettoyez-les régulièrement après chaque utilisation, après les avoir laissées refroidir.
N’utilisez que des produits spécifiques ne contenant pas de substances abrasives ni acides à base de chlore. Versez le produit sur un chiffon humide et passez-le sur la surface, rincez soigneusement et essuyez avec un chiffon doux ou en microfibre.

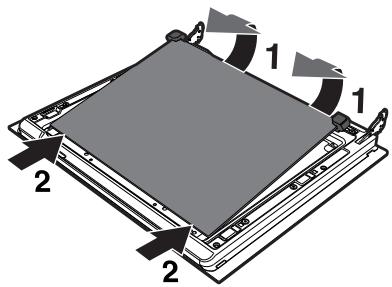

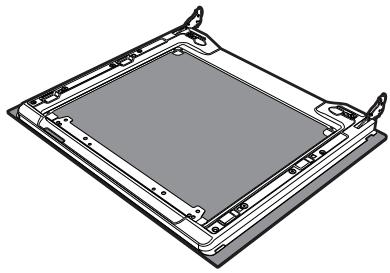

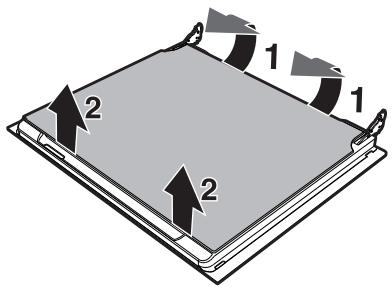

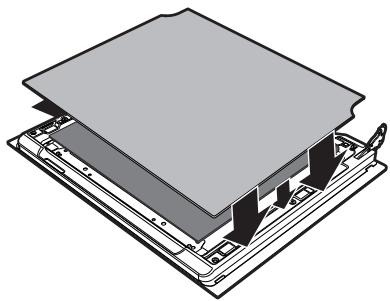

1. Démontez la vitre interne en la tirant délicatement par l'arrière vers le haut, en suivant le mouvement indiqué par les flèches (1). 2. Ensuite, tirez la vitre par l'avant vers le haut (2). De cette manière, on dégage de leurs logements les 4 pivots fixés à la vitre sur la porte du four.
On conseille de nettoyer constamment les vitres de la porte. Utilisez du papier absorbant de cuisine. En cas de saleté résistante, lavez avec une éponge humide et un détergent normal. On conseille d'utiliser les produits de nettoyage distribués par le fabricant.
à centrer et à encastrer les 4 pivots dans leurs logements sur la porte, par une légère pression.

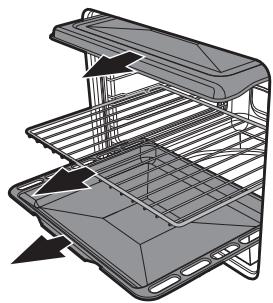

Pour une bonne conservation du four, il faut le nettoyer régulièrement après l'avoir laissé refroidir. Extrayez toutes les parties amovibles. Nettoyez les grilles du four avec de l'eau chaude et des détergents non abrasifs, rincez et essuyez soigneusement les parties humides.
éventuels résidus. Pour faciliter les opérations de nettoyage, on conseille d'enlever la porte.

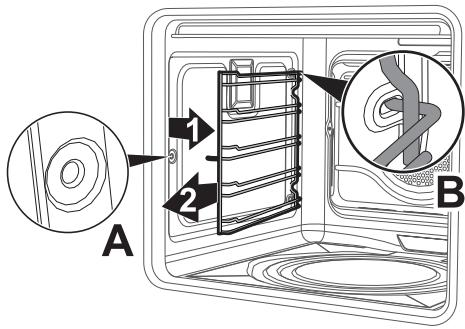

Démontage des châssis de support pour grilles et lèchefrites Le démontage des glissières facilite ultérieurement le nettoyage des parties latérales. Cette opération doit être effectuée chaque fois que vous utilisez le cycle de nettoyage automatique (sur certains modèles uniquement). Pour démonter les supports des glissières : Tirez le support vers l'intérieur du four pour le dégager de l'encastrement A, puis extrayez-le des logements situés à l'arrière B. Au terme du nettoyage, répétez les opérations qu'on vient de décrire pour repositionner les glissières.
La pyrolyse est un procédé de nettoyage automatique à haute température qui dissout la saleté. Ce procédé permet de nettoyer l’intérieur du four avec une facilité extrême. Utilisation impropre Risque de dommages aux surfaces • Emportez des abondants résidus d'aliments ou des débordements des cuissons précédentes de l'intérieur du four. • Éteignez les brûleurs ou les plaques électriques du plan de cuisson éventuellement installé au-dessus du four. Opérations préliminaires Avant de démarrer la pyrolyse : • Nettoyez la vitre interne en suivant les indications usuelles de nettoyage. • En cas d'incrustations obstinées vaporisez sur la vitre un produit pour le nettoyage des fours (lire les avertissements figurant sur l'emballage) ; laissez agir 60 minutes puis rincez et séchez la vitre avec du papier de cuisine ou un chiffon en microfibre. • Enlevez tous les accessoires présents à l'intérieur du four. • Enlevez les glissières de support pour grilles / lèchefrites. • Enlevez la protection supérieure (si celleci est présente). • Fermez la porte.
2. Enfoncez la manette de la température pour démarrer la pyrolyse. Le voyant s'allume. 3. Tournez la manette de la température vers la droite ou vers la gauche pour programmer la durée du cycle de nettoyage d'un minimum de 2 heures à un maximum de 3 heures (à l’exception de la fonction où la durée du cycle est fixe sur la valeur de 120 minutes). 4. Enfoncez la manette de la température pour démarrer la pyrolyse. Durée conseillée de la pyrolyse : • Peu sale : 120 minutes. • Moyennement sale : 150 minutes. • Très sale : 180 minutes. Il est impossible de sélectionner une fonction lorsque le bloqueporte est activé.
Durant la première pyrolyse des odeurs désagréables peuvent se dégager : elles sont dues à l'évaporation normale des substances huileuses de fabrication. Ce phénomène est parfaitement normal et il disparaît après la première pyrolyse. Durant la pyrolyse les ventilateurs produisent un bruit plus intense dû à l'augmentation de la vitesse de rotation. Ce fonctionnement, conçu pour favoriser la dissipation de la chaleur, est tout à fait normal. À la fin de la pyrolyse, la ventilation continue automatiquement pendant un temps suffisant pour éviter la surchauffe des parois des meubles et de l’avant du four. Si le résultat de la pyrolyse n'est pas satisfaisant à la durée minimale, il est recommandé de sélectionner un temps supérieur pour les cycles de nettoyage successifs. 81
Réglage de la pyrolyse programmée L'heure de début de la pyrolyse peut être programmée. 9. Après avoir sélectionné la durée de la pyrolyse, appuyez sur la manette de la température. L'afficheur montre l'heure courante et le voyant s'allume. 10. Tournez la manette de la température vers la droite ou vers la gauche pour sélectionner l'heure à laquelle on souhaite terminer la pyrolyse. 11. Après quelques secondes les voyants et restent fixes et l'appareil attend l’heure de départ choisie pour démarrer le cycle de nettoyage.
Pièces sous tension électrique 2. Enlevez les glissières de support pour grilles / lèchefrites. 3. Enlevez le couvercle de l'ampoule au moyen d'un ustensile (par exemple un tournevis).
6. Remontez correctement le couvercle en laissant le façonnage de la vitre interne tourné vers la porte. 7. Enfoncez le couvercle à fond de manière à ce qu'il adhère parfaitement à la douille. Quoi faire si… L’afficheur est complètement éteint : • Contrôlez l’alimentation électrique. • Contrôlez si un interrupteur omnipolaire éventuel en amont de l’alimentation de l'appareil est sur « On ». L'appareil ne chauffe pas : • Contrôlez si le mode « show room » a été sélectionné (pour de plus amples détails, voir le paragraphe “Menu secondaire”). Les commandes ne répondent pas : • Contrôlez si le mode « blocage enfants » a été sélectionné (pour de plus amples détails, voir le paragraphe “Menu secondaire”). Les temps de cuisson sont longs par rapport aux valeurs indiquées dans le tableau : • Contrôlez si le mode « faible puissance » a été sélectionné (pour de plus amples détails, voir le paragraphe “Menu secondaire”). Après le cycle de nettoyage automatique (pyrolyse), il est impossible de sélectionner une fonction. • Vérifiez si le bloque-porte est désactivé ; dans le cas contraire, le four est muni d'une protection qui empêche la sélection d'une fonction lorsque le bloque-porte est actif. Cela est
élevées persistant à l’intérieur du four et empêchant tout type de cuisson. L'afficheur montre le message « ERR4 ». • Le bloque-porte n’est pas bien accroché à la porte car on l'a ouverte accidentellement durant l'activation du dispositif de sécurité. Éteignez et rallumez le four en attendant quelques minutes avant de sélectionner un nouveau cycle de nettoyage. En ouvrant la porte durant une fonction ventilée, le ventilateur s’arrête : • Il ne s’agit pas d’une panne, mais le produit fonctionne normalement ; cela est utile lorsqu’on agit sur des aliments durant la cuisson pour éviter les pertes excessives de chaleur. A la fermeture de la porte, le ventilateur reprend son fonctionnement normal. Si le problème n’a pas été résolu ou en présence d’autres types de pannes, contactez le service d’assistance le plus proche.
électrique sont adéquates aux données indiquées sur la plaque. La plaque d'identification, avec les données techniques, le numéro de série et le marquage, est placée dans une position bien visible sur l'appareil. N’enlevez jamais la plaque. L'appareil fonctionne à 220-240 V~. Utilisez un câble à trois pôles de type H05V2V2-F (câble 3 x 1,5 mm2, avec référence à la section du conducteur interne). Effectuez la mise à la terre avec un câble plus long des autres câbles d’au moins 20 mm.
Préparez sur la ligne d'alimentation un dispositif d’interruption omnipolaire conformément aux règles d'installation. Le dispositif d’interruption doit être situé dans une position facilement accessible et à proximité de l’appareil. Branchement au moyen d'une prise et d'une fiche Vérifiez que la fiche et la prise sont du même type. Évitez d’utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures.
Tension électrique Danger d'électrocution Risque de dommages à l'appareil • N'utilisez pas la porte ouverte comme levier pour faire entrer l'appareil dans le meuble. • N’exercez pas de pressions excessives sur la porte ouverte.

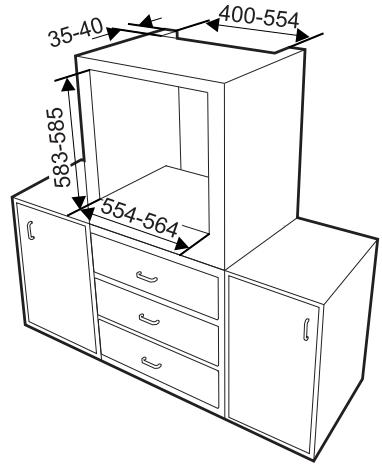

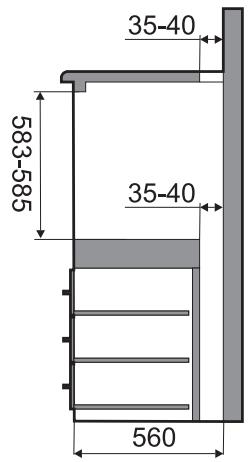

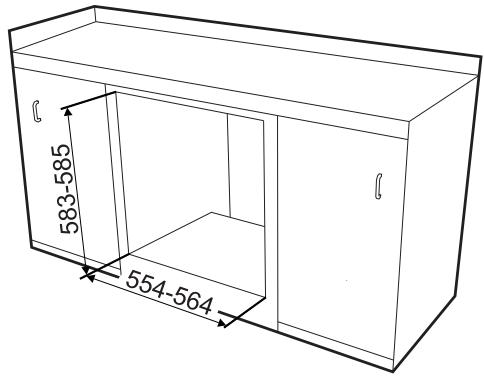

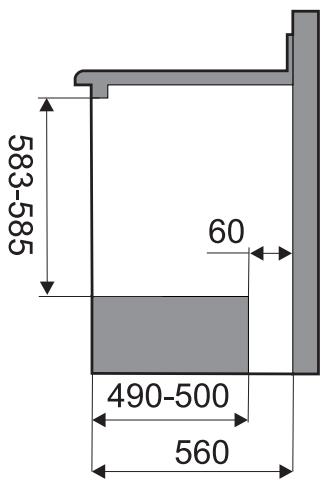

Dégagement de chaleur durant le fonctionnement de l'appareil Risque d'incendie • Vérifiez que le matériau du meuble résiste à la chaleur. • Vérifiez que le meuble a les ouvertures nécessaires.
Enlevez les bouchons des douilles qui sont insérées sur l’avant du four.
