FAMILIARISEZ AVEC VOTRE FOUR 133 ACCESSOIRES DISPONIBLES 134 UTILISATION DU FOUR 141 CUISSONS DANS LE FOUR 157 NETTOYAGE ET ENTRETIEN 167 ENTRETIEN EXTRAORDINAIRE 179 INSTALLATION DE L’APPAREIL 185
INSTRUCTIONS POUR L'INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l'installation, la mise en service et le test de l'appareil.
SI L'APPAREIL EST INSTALLE SUR DES EMBARCATIONS OU DANS DES CARAVANES, NE PAS L'UTILISER COMME UN CHAUFFAGE AMBIANT.
2002/96/CE RELATIVE AUX APPAREILS ELECTRIQUES ET ELECTRONIQUES (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE). ELLE DEFINIT LES NORMES DE RAMASSAGE ET DE RECYCLAGE DES APPAREILS USAGES EN VIGUEUR SUR TOUT LE TERRITOIRE DE L’UNION EUROPEENNE. N'OBSTRUEZ PAS LES OUVERTURES D'EVACUATION DE LA CHALEUR.
AVANT DE METTRE L'APPAREIL EN FONCTION, ENLEVEZ TOUS LES FILMS DE PROTECTION POUVANT SE TROUVER A L’INTERIEUR ET A L’EXTERIEUR.
POUT TOUTE OPERATION, IL EST VIVEMENT CONSEILLE DE METTRE DES GANTS THERMIQUES.
EVITEZ DE LAISSER SECHER DANS LE FOUR DES RESIDUS D'ALIMENTS A BASE DE BASE DE SUCRE (TELS QUE LA CONFITURE). ELLES RISQUENT, SI ELLES SECHENT TROP LONGTEMPS, D’ABIMER L'EMAIL QUI RECOUVRE L’INTERIEUR DU FOUR. N'UTILISEZ PAS DE VAISSELLE OU DE RECIPIENTS EN PLASTIQUE. LES HAUTES TEMPERATURES A L'INTERIEUR DU FOUR RISQUENT DE FAIRE FONDRE CE MATERIAU ET D'ENDOMMAGER L'APPAREIL. N'UTILISEZ PAS DE BOITES NI DE RECIPIENTS FERMES A L'INTERIEUR DE L'APPAREIL. DES SURPRESSIONS RISQUENT DE SE PRODUIRE A L'INTERIEUR DES RECIPIENTS DURANT LA CUISSON, AVEC RISQUE D'EXPLOSION. NE LAISSEZ PAS L'APPAREIL SANS SURVEILLANCE DURANT LA CUISSON, CAR DES GRAISSES ET DES HUILES PEUVENT S'EN DEGAGER. LES GRAISSES ET LES HUILES PEUVENT PRENDRE FEU. DURANT LA CUISSON, NE COUVREZ PAS LA SOLE DU FOUR AVEC DES FEUILLES D'ALUMINIUM ET N’Y POSEZ PAS DE CASSEROLES OU DE LECHEFRITES POUR EVITER D'ENDOMMAGER LA SURFACE EMAILLEE. NE VERSEZ PAS D'EAU DIRECTEMENT SUR LES LECHEFRITES DURANT UNE CUISSON, SI LES SURFACES SONT ENCORE TRES CHAUDES. LA VAPEUR D'EAU RISQUE DE PROVOQUER DES BRULURES ET D'ENDOMMAGER LES SURFACES EMAILLEES. NE PROCEDEZ A LA CUISSON QUE LORSQUE LA PORTE EST FERMEE.
AVANT DE BRANCHER L'APPAREIL, CONTROLEZ QUE LES DONNEES FIGURANT SUR LA PLAQUE CORRESPONDENT A CELLES DU RESEAU.
LA PRISE DEVRA ETRE ACCESSIBLE POUR PERMETTRE LE BRANCHEMENT D’UN APPAREIL ENCASTRE. NE DEBRANCHEZ JAMAIS LA PRISE EN TIRANT SUR LE CABLE. SI LA CABLE D'ALIMENTATION EST ENDOMMAGE, CONTACTEZ IMMEDIATEMENT LE SERVICE D'ASSISTANCE TECHNIQUE QUI LE REMPLACERA.
IMMEDIATEMENT APRES L’INSTALLATION, PROCEDEZ A UN ESSAI RAPIDE DE L’APPAREIL EN SUIVANT LES INSTRUCTIONS REPORTEES PLUS LOIN. SI L’APPAREIL NE FONCTIONNE PAS, DEBRANCHEZ-LE ET CONTACTEZ LE SERVICE APRES-VENTE LE PLUS PROCHE. NE TENTEZ JAMAIS DE REPARER L'APPAREIL. N’INTRODUISEZ JAMAIS D'OBJETS INFLAMMABLES DANS LE FOUR : EN CAS D'ALLUMAGE INVOLONTAIRE, UN INCENDIE POURRAIT SE DECLARER.
OU DEPOURVUES D’EXPERIENCE DANS L’UTILISATION D’APPAREILLAGES ELECTRIQUES, A MOINS QU’ELLES NE SOIENT SURVEILLEES OU INSTRUITES PAR DES PERSONNES ADULTES ET RESPONSABLES POUR LEUR SECURITE. NE PERMETTEZ PAS A DES ENFANTS DE S'APPROCHER ET DE JOUER AVEC L'APPAREIL DURANT LE FONCTIONNEMENT.
NE MODIFIEZ PAS CET APPAREIL.
N'UTILISEZ PAS DE SPRAYS TANT QUE LE PRODUIT EST ENCORE CHAUD. Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les choses, dus au non respect des prescriptions susmentionnées ou découlant de l'altération même d'une seule partie de l'appareil et de l'utilisation de pièces détachées non originales.
3. NOTRE RESPECT DE L’ENVIRONNEMENT Pour l’emballage de nos produits, nous utilisons des matériaux non polluants et donc compatibles avec l’environnement et recyclables. Nous vous remercions de collaborer en procédant à une élimination correcte de l’emballage. Demandez à votre revendeur ou aux organismes locaux compétents l’adresse des centres de récupération, de recyclage et d’élimination. N’abandonnez pas l’emballage ni des parties de ce dernier et ne le laissez jamais sans surveillance. Ils pourraient constituer un danger d’étouffement pour les enfants, en particulier les sachets en plastique. Prenez également soin d’éliminer correctement votre ancien appareil. Important : remettez l’appareil au centre le plus proche autorisé à collecter les appareils électroménagers obsolètes. Une bonne élimination permet une récupération intelligente des matériaux précieux. Avant de jeter votre appareil, il est important de démonter les portes et de laisser les plaques dans leur position d'utilisation, pour éviter que les enfants, par jeu, ne puissent s'enfermer à l'intérieur. Par ailleurs, coupez le câble de branchement sur le réseau électrique et enlevez-le avec sa fiche.

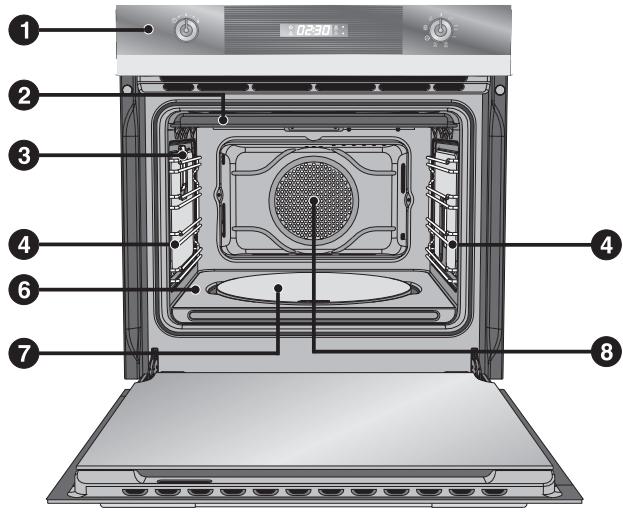

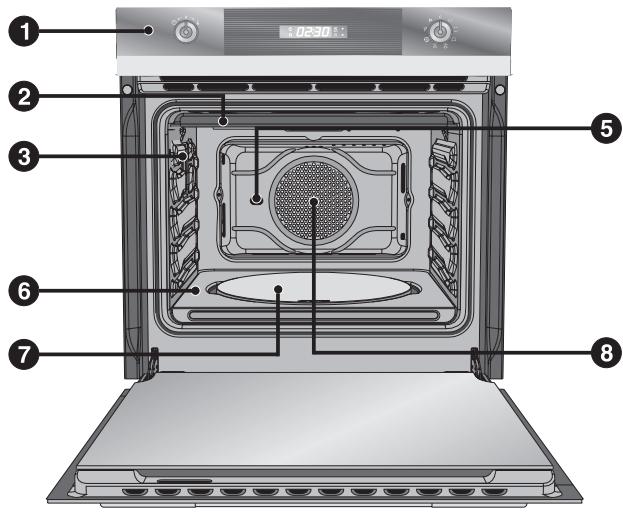

4. FAMILIARISEZ AVEC VOTRE FOUR Panneau de commandes Protection supérieure Ampoules
à pizza ou couvercle (sur certains modèles uniquement) Turbine du four

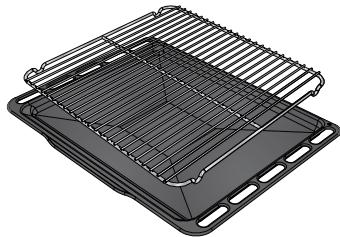

Grille pour lèchefrite : à poser au-dessus d’une lèchefrite, utile pour la cuisson d’aliments qui peuvent goutter.
Protection plaque à pizza : pour couvrir la plaque à pizza lorsqu'on ne l'utilise pas.

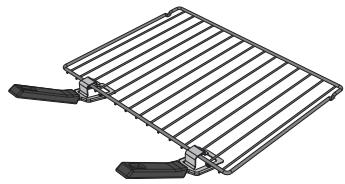

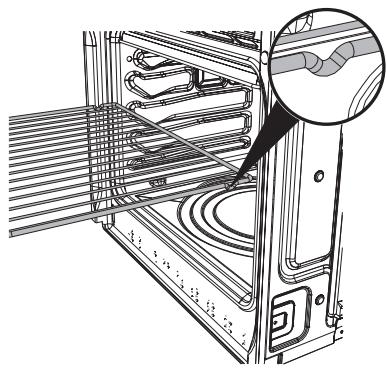

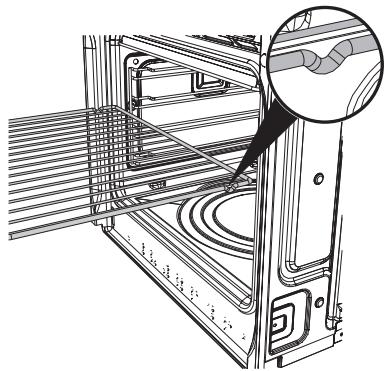

Pour l'extraction, soulevez légèrement la grille ou la lèchefrite. Le dispositif de blocage mécanique doit toujours être tourné vers l'arrière du four.
On peut ainsi cuire des aliments en recueillant la graisse tout en la séparant des aliments que l'on est en train de cuisiner.

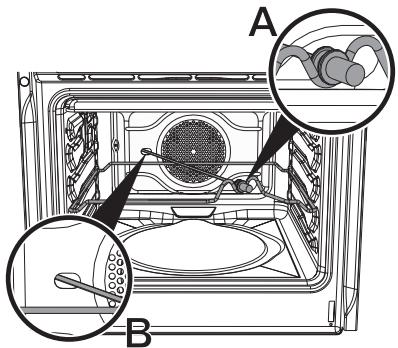

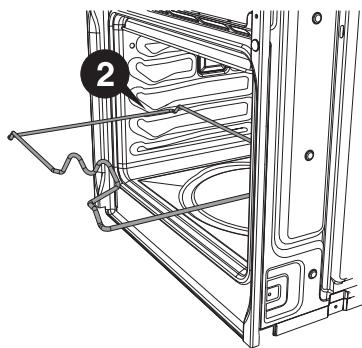

Ensuite, préparez le tournebroche en embrochant la pièce à rôtir au moyen des fourchettes à clip fournies. Pour manipuler aisément le tournebroche avec l'aliment embroché, vissez la poignée fournie.
B) de manière à l'embrayer dans son moteur. Veillez à ce que le cliquet soit correctement placé sur la glissière (détail A).

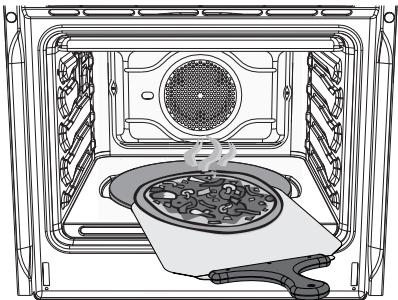

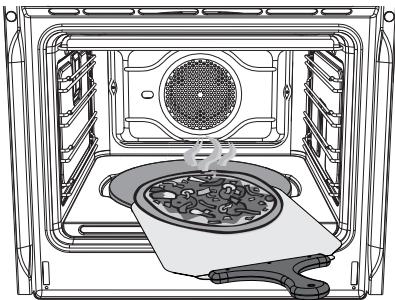

Pour la cuisson, utilisez la fonction pizza
Si l'on veut mettre de l'huile sur la pizza, il est conseillé de le faire après sa sortie du four car d'éventuelles taches d'huile pourraient compromettre l'aspect esthétique et fonctionnel de la plaque à pizza. Sur les modèles qui le prévoient, si l'on n'utilise pas la plaque à pizza, couvrir la sole avec le couvercle fourni.
On conseille de saupoudrer légèrement la surface en acier de farine, pour faciliter le coulissement des produits frais qui, en raison de l'humidité qu'ils contiennent, risquent d'adhérer à l'acier.
éventuels résidus de fabrication qui risquent de transmettre des odeurs désagréables aux aliments.
Le fonctionnement de la ventilation crée un flux d'air normal qui sort au-dessus de la porte et peut continuer pendant un court moment même après l'arrêt du four.
Les lampes du four s’allument si l'on ouvre la porte (sur certains modèles uniquement) ou si l'on sélectionne une fonction quelconque, sauf et
à ce qu'il ne gêne pas la circulation d'air chaud à l'intérieur du four. Pour une cuisson optimale, on conseille de placer le plat au centre de la grille.
éventuellement contenue dans le four, ouvrez la porte en deux fois : laissez-la entrouverte (environ 5 cm) pendant 4 ou 5 secondes, puis ouvrez-la complètement. Si la préparation exige quelques interventions sur les aliments, laissez la porte ouverte le moins longtemps possible pour éviter que la température à l’intérieur du four ne baisse trop vite et ne compromette le bon déroulement de la cuisson. En fin de cuisson, pour éviter des formations excessives de condensation sur la vitre interne du four, on conseille de ne pas laisser trop longtemps les aliments chauds à l’intérieur de la cavité.

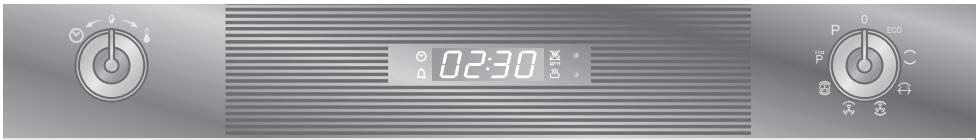

Manette de sélection de la température Cette manette permet de : sélectionnez l'heure, la température, la durée de cuisson et les cuissons programmées. (Manette température)
Cette manette permet de sélectionner une fonction ou d'éteindre le four. (Manette de sélection de la fonction)
L’illumination des symboles situés sur les côtés des afficheurs indique : S'il clignote, il indique le réglage de l'heure, si fixe il indique l'affichage normal (sur certains modèles uniquement).
(sur les modèles à pyrolyse uniquement).
Condition de STAND-BY : on l'obtient quand la manette de sélection de la fonction est positionnée sur le symbole “0”. L'appareil affiche l'heure actuelle. Condition ON : on l'obtient lorsque la manette de sélection de la fonction est tournée sur une fonction quelconque et que sur l'afficheur apparaît la température programmée ou l'indication “PYRO”, si le four est à pyrolyse.
Tournez la manette de sélection de la température vers la droite ou vers la gauche pour réduire ou augmenter l'heure affichée. Maintenez la manette tournée pour avancer rapidement. (Manette température)
Il pourrait être nécessaire de modifier l'heure actuelle, par exemple en raison de l'heure d'été-d'hiver ; pour cela, maintenir la manette de sélection de la température tournée vers la droite ou vers la gauche jusqu'à ce que la valeur change.
(Manette de sélection de la fonction)
Cette phase est signalée par le clignotement du symbole
Les fonctions spéciales de décongélation et de levage sont réunies en une seule fonction sous le symbole
On peut interrompre une cuisson à tout moment en tournant la manette de sélection de la fonction sur le symbole "0".
La température présélectionnée pour chaque fonction peut être modifiée à volonté par l’utilisateur. A tout moment au cours de la cuisson, tournez la manette de sélection de la température vers la droite ou vers la gauche pour augmenter ou diminuer la température de cuisson de 5 degrés à la fois. (Maintenez la manette tournée pour obtenir une augmentation ou une diminution plus rapide).
Si la minuterie a été sélectionnée dans le mode STAND-BY, le compte à rebours reste actif à l’activation du four en mode ON (sélection d’une cuisson).
Enfoncez deux fois la manette de sélection de la température. Sur l’afficheur apparaissent les chiffres et le symbole
La cuisson s'interrompt et un signal sonore se déclenche ; on peut le désactiver en appuyant sur la manette de sélection de la température.
(Manette température)
(Manette température)
ainsi que l’heure de fin de cuisson
(Manette température)
A la fin de la cuisson, STOP s'affiche et la cuisson s'interrompt ; un signal sonore se déclenche ; on peut le désactiver en appuyant sur la manette de sélection de la température. (Manette température)
(Manette température) Quand les symboles
commence à clignoter et l’heure de fin de cuisson s’affiche. Cette manette permet d'anticiper ou de différer l'heure de fin de cuisson en la tournant vers la droite ou vers la gauche. Quelques secondes après la dernière modification, les symboles automatique sélections.
(Manette température)
En activant cette modalité, l'appareil désactive tous les éléments chauffants tout en maintenant le panneau de commandes actif. Pour utiliser le four normalement, sélectionnez ce mode sur OFF. 6.10.3 Mode faible puissance Lorsqu'on active ce mode de fonctionnement, l'appareil limite la puissance utilisée. HI ; puissance normale - LO ; faible puissance En activant le mode faible puissance, les temps de préchauffage et de cuisson peuvent se prolonger.
La combinaison entre le gril et la résistance inférieure est particulièrement indiquée pour les cuissons sur un seul niveau, à faibles consommations d’énergie.
Grâce à la chaleur en provenance simultanément du haut et du bas, ce système permet de cuisiner des types d’aliments particuliers. La cuisson traditionnelle, appelée également statique ou thermoradiante, est indiquée pour cuisiner un plat à la fois. Idéal pour tous les rôtis, le pain, les tartes et en particulier pour les viandes grasses comme l’oie ou le canard. GRIL : La chaleur émanant de la résistance du gril permet d’obtenir d’excellents résultats surtout avec les viandes de petite/ moyenne épaisseur et, combiné au tournebroche (si prévu), il permet un dorage uniforme en fin de cuisson. Idéal pour les saucisses, les côtelettes, le bacon. Cette fonction permet de griller uniformément de grandes quantités d'aliments, en particulier la viande. (3ème ou 4ème niveau). GRIL TOURNEBROCHE : (sur le modèle à pyrolyse uniquement) Le tournebroche fonctionne en combinaison avec la résistance du gril, permettant un dorage parfait des aliments.

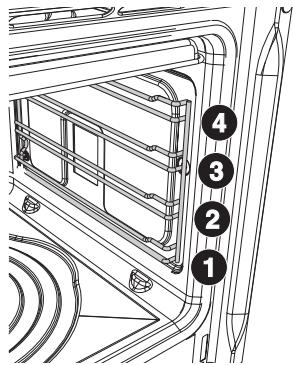

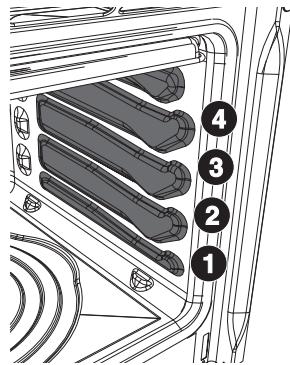

(Pour les cuissons sur plusieurs niveaux, on conseille d'utiliser le 1er et le 3e niveau). GRIL VENTILE : L’air produit par la turbine adoucit la vague de chaleur nette générée par le gril, permettant également de griller de façon optimale des aliments très épais. Idéal pour les gros morceaux de viande (ex. jarret de porc). On conseille d'utiliser le 3ème niveau. CIRCULAIRE : La combinaison de la turbine et de la résistance circulaire (à l’arrière du four) permet la cuisson d’aliments différents sur plusieurs niveaux, à condition qu’ils exigent les mêmes températures et le même type de cuisson. La circulation d'air chaud assure une répartition instantanée et uniforme de la chaleur. Par exemple, il sera possibile de cuisiner simultanément (sur plusieurs niveaux) du poisson, des légumes et des biscuits sans jamais mélanger les odeurs ni les saveurs. (Pour les cuissons sur plusieurs niveaux, on conseille d'utiliser le 1er et le 3e niveau). TURBO : La combinaison de la cuisson ventilée et de la cuisson traditionnelle permet de cuisiner avec une extrême rapidité et efficacité des aliments différents sur plusieurs niveaux, sans transmissions d’odeurs ni de saveurs. Idéal pour les gros volumes d’aliments exigeant des cuissons intenses. (Pour les cuissons sur plusieurs niveaux, on conseille d'utiliser le 1er et le 3e niveau). SOLE VENTILEE : La combinaison de la turbine et de la seule résistance inférieure permet de terminer plus rapidement la cuisson. On préconise ce système pour stériliser ou pour terminer la cuisson d’aliments déjà bien cuits en surface, mais pas à l’intérieur, exigeant pour cela une chaleur supérieure modérée. Idéal pour tout type d’aliment.
LEVAGE : (voir 7.4 Fonctions de levage et de décongélation) Le levage favorisé par la chaleur en provenance du haut permet de faire lever toutes les pâtes, garantissant un résultat optimal en très peu de temps.
En cuisinant sur plusieurs niveaux, on conseille d’utiliser une fonction ventilée (
7.1.2 Conseils pour la cuisson des viandes Les temps de cuisson, surtout pour ce qui concerne la viande, dépendent de l'épaisseur, de la qualité des aliments et des goûts du consommateur. On conseille d’utiliser un thermomètre pour viandes durant la cuisson des rôtis ou simplement d’appuyer avec une cuiller sur le rôti : il est prêt lorsqu'il est ferme ; dans le cas contraire, poursuivre la cuisson pendant quelques minutes. 7.1.3 Conseils pour la cuisson des gâteaux et biscuits Utilisez de préférence des moules à gâteaux foncés en métal, ils permettent une meilleure absorption de la chaleur. La température et la durée de cuisson dépendent de la qualité et de la consistance de la pâte. Vérifiez si le gâteau est cuit à l’intérieur : à la fin de la cuisson, piquez un curedent au sommet du gâteau. Si la pâte ne colle pas au cure-dent, le gâteau est cuit. Si le gâteau retombe après son défournement, réduisez la température sélectionnée de 10°C lors de la cuisson successive, en sélectionnant éventuellement un temps de cuisson supérieur. 7.1.4 Conseils pour la décongélation et le levage On recommande de positionner les aliments congelés dans un récipient sans couvercle au premier niveau du four.
Décongelez le produit hors de son emballage. Disposez les aliments à décongeler de façon homogène en évitant de les superposer. Pour décongeler la viande, on conseille d’utiliser une grille positionnée au deuxième niveau pour y placer les aliments ainsi qu'une lèchefrite au premier niveau. De cette manière, les aliments ne sont pas au contact du liquide de décongélation. Couvrez les parties les plus délicates d’une feuille d’aluminium. Il est conseillé, pour une pâte bien levée, de positionner un récipient contenant de l’eau sur la sole du four. 7.1.5 Conseils de cuisson au Gril et au Gril ventilé Avec la fonction Gril
Avec la fonction Gril ventilé
On recommande de disposer les aliments au centre de la grille.
• Arrêter la cuisson quelques minutes avant l'écoulement du temps normalement nécessaire. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s'est accumulée à l'intérieur du four. • Réduire au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur. • Lorsqu'on n'utilise pas l'appareil, le mettre complètement hors tension en le mettant en mode OFF (Voir 6.5 Conditions de fonctionnement). • Utilisez la fonction ECO pour les cuissons sur un seul niveau. • Activer ou de désactiver le mode faible puissance (Voir 6.10.3 Mode faible puissance). • Nettoyez constamment l'intérieur de l'appareil.
8. NETTOYAGE ET ENTRETIEN N'UTILISEZ PAS DE JET DE VAPEUR POUR NETTOYER L'APPAREIL.
Evitez de laisser sécher à l’intérieur du four des résidus d’aliments à base de sucre (tels que la confiture). S’ils sèchent trop longuement, ils risquent d’abîmer l’émail qui recouvre l’intérieur du four.
Evitez les détergents abrasifs ou corrosifs pour le nettoyage des vitres de la porte. (ex. produits en poudre, spray pour four, détachants et éponges métalliques). Evitez les matériaux rêches, abrasifs, ou les racloirs métalliques tranchants pour nettoyer les portes en verre du four car ils peuvent en rayer la surface.

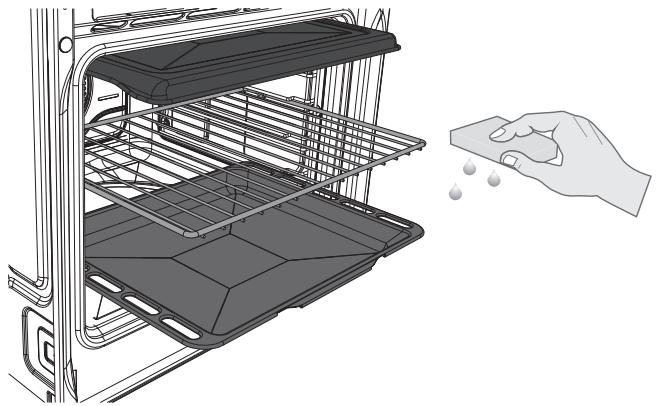

• Nettoyez les grilles du four avec de l'eau chaude et des détergents non abrasifs, rincez et essuyez. • Pour faciliter le nettoyage, on peut enlever la porte (voir paragraphe “9.2 Démontage de la porte”).

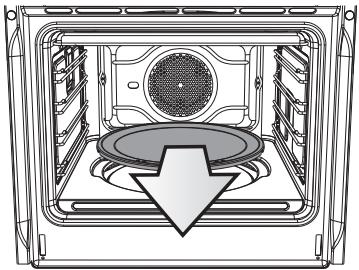

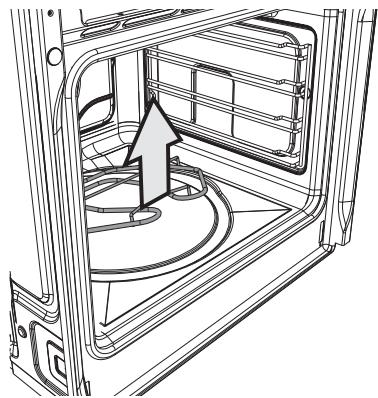

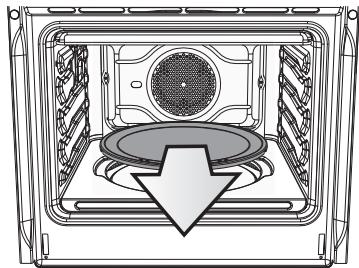

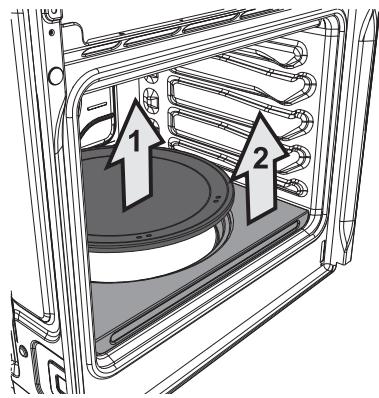

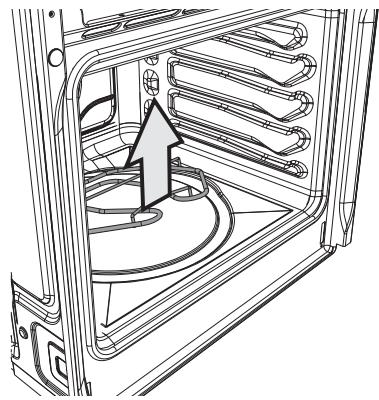

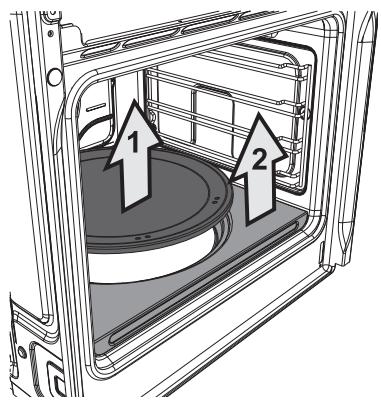

Retirez d'abord la plaque à pizza puis la base sur laquelle elle est positionnée. La base doit être soulevée vers le haut de quelques millimètres puis extraite vers l'extérieur.
Pour replacer la base d’appui de la plaque à pizza, poussez-la contre le panneau sur le fond du four et abaissez-la pour qu'elle s'encastre dans la plaquette de la résistance pizza.

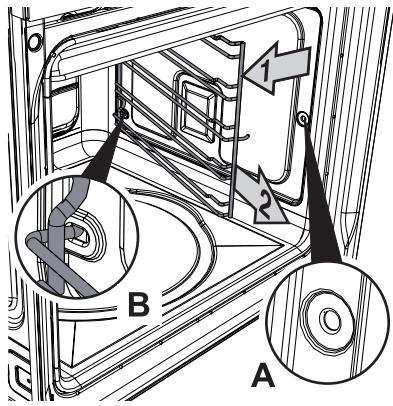

• Pour démonter les glissières, tirez la structure vers l'intérieur du four pour la dégager de l'encastrement A, puis extrayez-la des logements situés à l'arrière B. • Au terme du nettoyage, répétez les opérations qu'on vient de décrire pour repositionner les glissières.
Modèles à pyrolyse : Laissez la pierre à pizza à l'intérieur du four et activez la fonction de pyrolyse ; lorsque la pierre aura refroidi (elle devient alors tiède), passez un chiffon humide en microfibre pour éliminer les résidus éventuels. Modèles multifonctions : nettoyez la pierre après chaque utilisation. Ne chauffez pas le four tant que celle-ci est encrassée. Pour le nettoyage, versez 50 cc de vinaigre sur la plaque, laissez agir pendant 10 minutes, puis éliminez en frottant avec une éponge métallique ou abrasive. Rincez à l'eau et laissez sécher. •

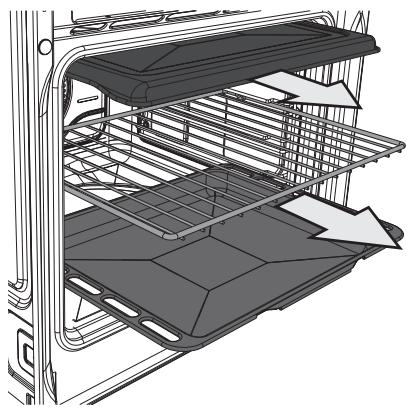

Avant de commencer le cycle de nettoyage automatique, assurez-vous que dans le four il n'y ait pas d'aliments ni d’abondants résidus de débordement de cuissons précédentes.
La Pyrolyse peut être effectuée à tout moment du jour ou de la nuit (si l'on veut bénéficier du tarif nocturne). •
Tourner la manette de sélection de la fonction pour sélectionner un des cycles de nettoyage
(Manette de sélection de la fonction)
(Pyrolyse), un bloque-porte intervient et empêche l'ouverture de la porte. L’intervention de ce bloqueporte est signalée par l'allumage du symbole
Pour sélectionner un cycle de nettoyage différé, après avoir sélectionné la durée, appuyez sur la manette de sélection de la température. Sur l’afficheur apparaît le symbole
Il est impossible de sélectionner une fonction lorsque le bloque-porte est activé. Attendez que l’indicateur

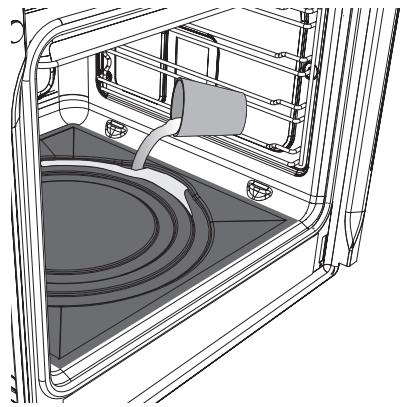

8.8.1 Avant de démarrer le cycle de nettoyage assisté

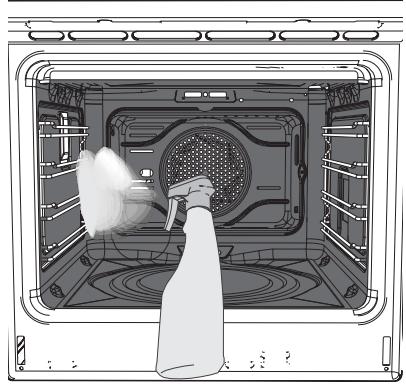

(La zone colorée indiquée ci-contre illustre les endroits où vous pouvez nébuliser la solution).
Le cycle de nettoyage assisté ne peut être activé que lorsque le four est froid. S'il est activé lorsque le four est encore chaud, le message STOP s'affiche. Tournez la manette de sélection de la fonction pour sélectionner le cycle de nettoyage VAPOR CLEAN .
que la phase de nettoyage est en cours. (Manette température)
L'eau résiduelle à la fin du cycle de nettoyage assisté ne doit pas rester longtemps à l'intérieur du four (par exemple durant la nuit).
Par souci d'hygiène et pour éviter que les aliments ne prennent une odeur désagréable, on conseille de procéder au séchage du four en utilisant la fonction ventilée à 160°C pendant 10 minutes environ. Pour sélectionner la fonction, voir “6.7 Sélection d’une fonction de cuisson”.
9. ENTRETIEN EXTRAORDINAIRE Périodiquement, le four exige de petites interventions d'entretien ou de remplacement des pièces sujettes à usure, telles que les joints, les ampoules, etc. Les instructions spécifiques de chaque intervention de ce type sont décrites ci-après. Débranchez le four avant toute intervention exigeant l’accès à des pièces sous tension.

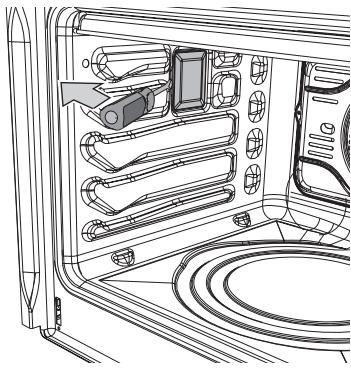

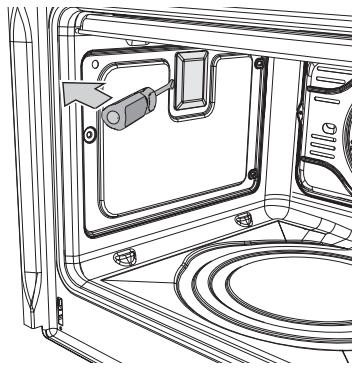

Enlevez le couvercle de l'ampoule avec un outil (par ex. un tournevis).
Sur certains modèles uniquement: les lampes sont de type halogène; il ne faut donc pas les toucher directement avec les doigts, mais se munir d'une protection isolante. Remplacez l'ampoule par une ampoule identique (25W). Remontez correctement le couvercle en laissant le façonnage de la vitre interne tourné vers la porte. Enfoncez le couvercle à fond de manière à ce qu'il adhère parfaitement à la douille.

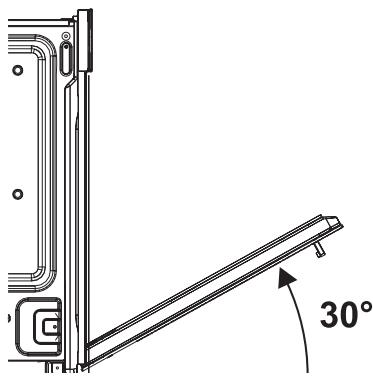

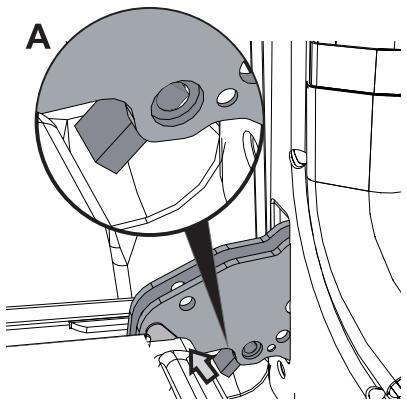

Ouvrez complètement la porte. Soulevez les leviers A des deux charnières situées contre ces derniers et accrochez-les.

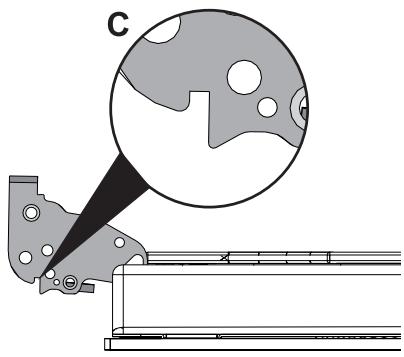

Si les charnières ne se sont pas bloquées, répétez l’opération en soulevant les leviers A décrits précédemment en maintenant la porte légèrement soulevée.

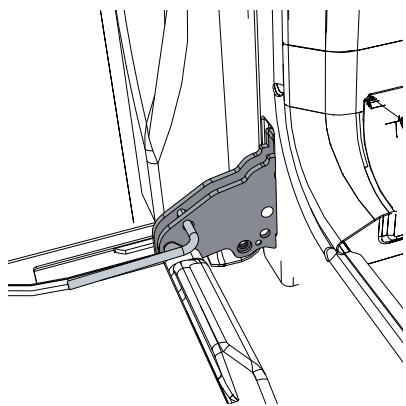

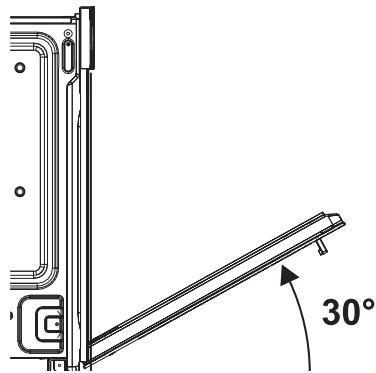

Introduisez deux pivots dans les trous des charnières A des deux charnières situées contre ces dernières et accrochez-les.

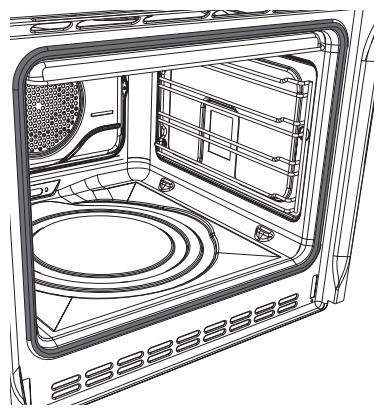

Pour permettre un nettoyage minutieux du four, on peut démonter le joint de la porte. Des crochets situés aux quatre coins la fixent au bord du four. Tirez les bords du joint vers l'extérieur pour détacher les crochets.

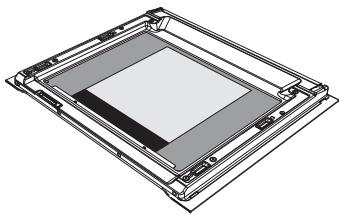

Les vitres qui composent la porte peuvent être entièrement démontées en suivant les instructions ci-après. Attention : avant d’extraire les vitres, vérifiez si au moins une des charnières de la porte est bloquée en position ouverte d’après le paragraphe “9.2 Démontage de la porte”. Cette opération pourrait être nécessaire même pendant l’extraction des vitres si la porte se débloquait accidentellement.
Démontage de la vitre interne : • Démontez la vitre interne en la tirant vers le haut, en suivant le mouvement indiqué par les flèches. De cette manière, on dégage de leurs logements les 4 axes fixés à la vitre sur la porte du four.

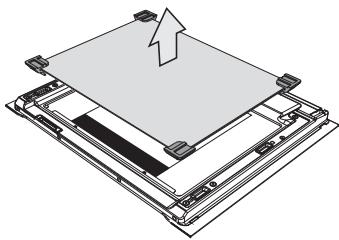

(modèles à pyrolyse) • Tous les modèles à pyrolyse sont équipés de deux vitres intermédiaires accouplées au moyen de 4 blocs. Démontez les vitres intermédiaires en les soulevant vers le haut. (modèles multifonction) • Les modèles multifonction sont équipés d'une seule vitre intermédiaire. Démontez la vitre intermédiaire en la soulevant vers le haut. Nettoyage : • Vous pouvez maintenant nettoyer la vitre externe et les vitres démontées. Utilisez du papier absorbant de cuisine. En cas de crasse persistante, lavez avec une éponge humide et du détergent neutre.

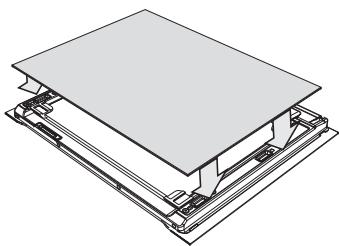

• Remettez les vitres en place en suivant les opérations de démontage en sens inverse. • Repositionnez la vitre interne en veillant à centrer et à encastrer dans leurs logements les 4 axes fixés à la vitre sur la porte du four, par une légère pression.
Après le cycle de • nettoyage automatique “pyrolyse” (sur certains modèles uniquement), il est impossible de sélectionner une fonction. L’afficheur indique ERR 4 • (sur les modèles à pyrolyse uniquement)
Contrôler si un interrupteur omnipolaire éventuel en amont de l’installation du four est sur “On”. Contrôlez si le mode “show room” a été sélectionné, pour de plus amples détails, voir le paragraphe “6.10 Menu secondaire”. Contrôlez si le mode “blocage enfants” a été sélectionné, pour de plus amples détails, voir le paragraphe “6.10 Menu secondaire”. Contrôlez si le mode “PO” a été sélectionné, pour de plus amples détails, voir le paragraphe “6.10 Menu secondaire”. Vérifiez si le bloque-porte est désactivé ; dans le cas contraire, le four est muni d'une protection qui empêche la sélection d'une fonction lorsque le bloque-porte est actif. Cela est nécessaire en raison des températures élevées persistant à l’intérieur du four et empêchant tout type de cuisson. Le bloque-porte n’est pas bien accroché à la porte car on l'a ouverte accidentellement durant l'activation du dispositif de sécurité. Eteignez et rallumez le four en attendant quelques minutes avant de sélectionner un nouveau cycle de nettoyage. Il ne s’agit pas d’une panne, mais le produit fonctionne normalement ; cela est utile lorsqu’on agit sur des aliments durant la cuisson pour éviter les pertes excessives de chaleur. A la fermeture de la porte, la turbine reprend son fonctionnement normal.
La plaque d'identification, avec les données techniques, le numéro de série et le marquage, est placée dans une position bien visible sur l'appareil. N’enlevez jamais la plaque. La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique. Si l’on utilise un branchement fixe, il est nécessaire de préparer, sur la ligne d’alimentation de l’appareil, un dispositif d’interruption omnipolaire, conformément aux règles d'installation, situé dans une position facilement accessible ou à proximité de l’appareil. Si vous utilisez un branchement par l’intermédiaire d’une fiche et d’une prise, assurez-vous que celles-ci sont du même type. Evitez d’utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures. Fonctionnement à 220-240 V~ : utilisez un câble tripolaire de type H05V2V2-F (câble de 3 x 1,5 mm2).
ATTENTION : Les valeurs indiquées se réfèrent à la sélection du conducteur interne.

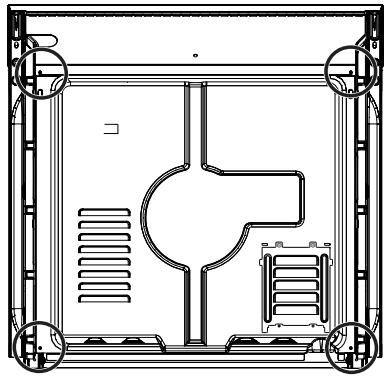

10.2 Remplacement du câble En cas de remplacement du câble d'alimentation, démontez le carter en desserrant les vis pour accéder au bornier. Remplacez le câble. La section du câble ne doit pas être inférieure à 1,5mm² (3 x 1,5) (voir 10.1 Branchement électrique). Assurez-vous que les câbles (four ou table de cuisson éventuelle) suivent le parcours optimal de manière à éviter tout contact avec le four. ATTENTION : Le couple de serrage des vis des conducteurs d'alimentation du bornier doit être égal à 1,5 - 2 Nm.

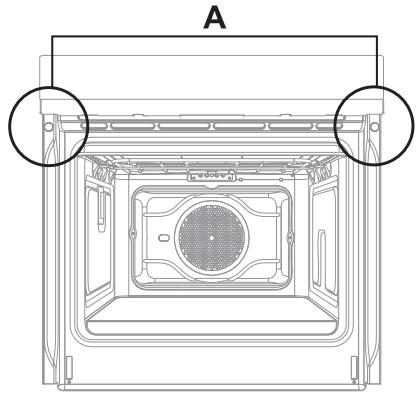

N'utilisez pas la porte comme levier pour faire entrer le four dans le meuble. N’exercez pas de pressions excessives sur la porte ouverte.

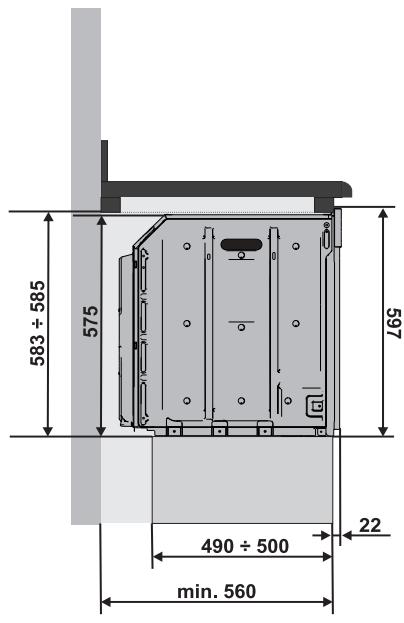

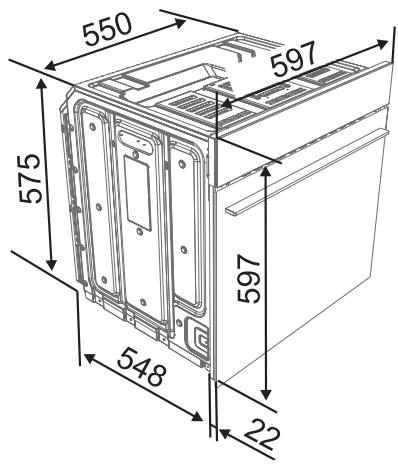

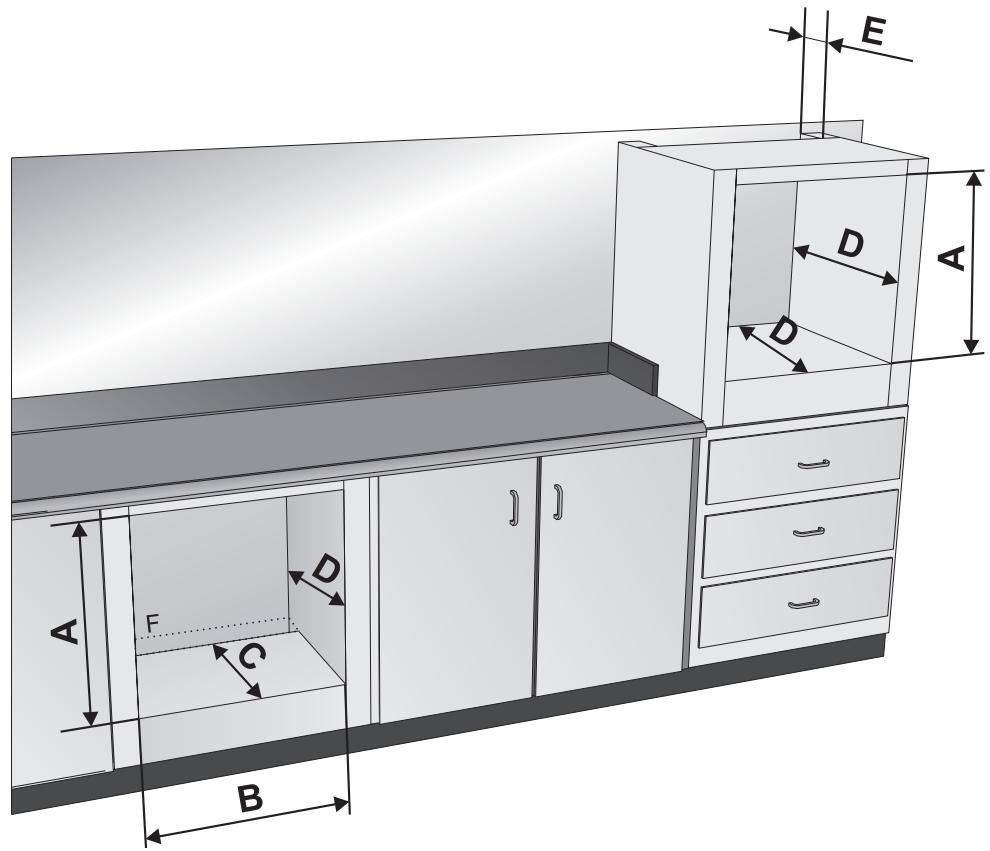

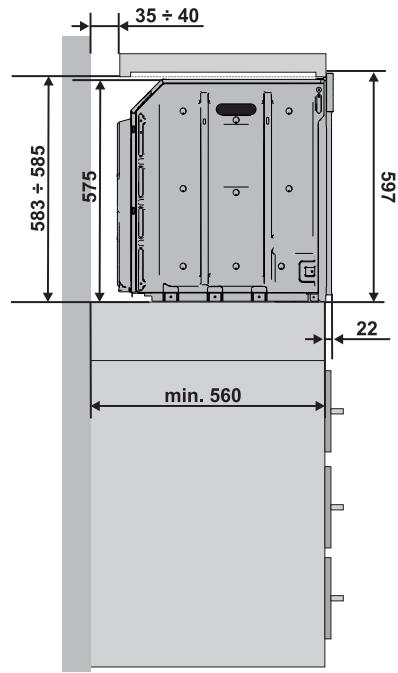

Respectez les dimensions indiquées dans les figures 1, 2, 3. Pour le positionnement sous les plans de travail, respectez les dimensions indiquées dans la figure 1-2. Pour le positionnement sous des plans de travail recevant des plans de cuisson combinés, il faut respecter une distance minimale de l’éventuelle paroi latérale d’au moins 110 mm.
Pour la mise en place en colonne, respectez les dimensions indiquées sur la figure 1-2, en tenant compte du fait que dans la partie supérieure/arrière le meuble on devra avoir une ouverture de 35-40 mm de profondeur. Enlevez les caches des vis sur le cadre et serrez les 2 vis A (fig. 5) pour fixer l'appareil au meuble. Repositionnez les caches des vis. Pour les installations sous une table “top", assurez-vous que la partie arrière/inférieure du meuble dispose d’une ouverture comme celle qui est illustrée dans la figure 1 (réf. F). Pour le positionnement et la fixation de la table de cuisson, consultez les instructions fournies avec ce genre d’appareil. FIG.1
