MODE D'EMPLOI SCP108 SMEG
INSTRUCTIONS POUR L'UTILISATEUR : elles indiquent les conseils d'utilisation, la description des commandes et les opérations correctes de nettoyage et d'entretien de l'appareil
INSTRUCTIONS POUR L'INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l'installation, la mise en service et l'essai de l'appareil
1. Aventissements pour l'utilisation
CE MANUEL FAIT PARTIE INTEGRANTE DE L'APPAREIL. IL FAUT LE CONSERVER INTACT ET À PORTÉE DE LA MAIN PENDANT TOUT LE CYCLE DE VIE DU FOUR.
NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE CE MANUEL ET DE TOUTES LES INDICATIONS QU'IL CONTIENT AVANT L'UTILISATION DE L'APPAREIL. L'INSTALLATION DEVRA ÉTRE EFFECTUÉ PAR DU PERSONNEL QUALIFIÉ ET CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉV U pour UNE UTILISATION DOMESTIQUE ET EST CONFORME AUX DIRECTIVES CEE ACTUELMENT EN VIGUEUR. L'APPAREIL A ÉTÉ CONÇU POUR LA FONCTION SUIVANTE : CUISSON ET RECHAUFFEMENT D'ALIMENTS, À L'EXCLUSION D'AUTRES FINS.
LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ POUR DES UTILISATIONS DIFFÉRENTES DE CELLES INDIQUÉES.
NE JAMAIS UTILISER CET APPAREIL POUR CHAUFFER LES PIECES.
NE PAS LAISSE RÉSIDUS DE L'EMBALLAGE ABANDONNESDANS LE MILIEU DOMESTIQUE. SÉPARER LES DIFFÉRENTS MATÉRIAUX DE REBUT PROVENANT DE L'EMBALLAGE ET LES REMETTRÉ AU CENTRE DE RAMASSAGE DES DÉCHETS DIFFÉRÊNCIÉS LE PLUS PROCHE.
LE MARQUAGE CE EST APPOSE SUR CET APPAREIL CONFORMÉMENT À LA DIRECTIVE EUROPEENNE 2002/96/CE RELATIVE AUX DÉCHETS D'ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE).
CETTE DIRECTIVE DÉFINIT LES NORMES POUR LA COLLECTE ET LE RECYCLAGE DE CES APPAREILS VALABLES SUR TOUT LE TERRITOIRE DE L'UNION EUROPEENNE.
NE PAS BOUCHER LES OUVERTURES, LES FISSURES DE VENTILATION ET D'EVACUATION DE LA CHALEUR.
LA PLAQUETTE D'IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE NUMERO DE SÉRIE ET LE MARQUAGE EST VISIBLEMENT POSITIONNÉE SUR L'ENCADREMENT DE LA PORTE DU FOUR. LA PLAQUETTE NE DOIT JAMAIS ÉTRE ENLEVÉE.
ÉVITER ABSOLUMENT L'UTILISATION D'EPONGES METALLIQUES ET DE RACLOIRS TRANCHANTS POUR NE PAS ENDOMMAGER LES SURFACES.
UTILISER LES PRODUITS NORMAUX, NON ABRASIFS, EN SE SERVANT ÉVENTUELLEMENT D'OUTILS EN BOIS OU EN MATIÈRE PLASTIQUE. RINCER SOIGNÉUSEMENT ET ESSUYER AVEC UN CHIFFON DOUX OU AVEC UNE PEAU DE DAIM.
ÉVITER DE FAIRE SÉCHER À L'INTÉRIEUR DU FOUR DES RÉSIDUS D'ALIMENTS À BASE DE SUCRE (PAR EX. CONFITURE). EN SECHANT TROP LONGTEMPS, ILS POURRAIENT ABIMER L'EMAIL QUI RECOUVRE L'INTÉRIEUR DU FOUR.
2. Avertissements pour l'elimination notre protection de l'environnement
Pour l'emballage de nos produits nous utilisons des matériaux non polluants, par conséquent compatibles avec l'environnement et recyclables. Nous vous prions de collaborer en éliminant correctement l'emballage. Veuillez demander à votre revendeur ou aux organisations compétentes de zone les adresses des centres de ramassage, recyclage, élimination.
N'abandonnez pas l'emballage ou des parties de celui-ci. Ils peuvent représenter un danger d'étouffement pour les enfants, en particulier les sachets en plastique.
Éliminez aussi correctement votre vieux appareil.
Important : remettre l'appareil à l'entreprise de zone, autorisée pour le ramassage des électroménagers qui ne sont plus utilisés. Une élimination correcte permet une récupération intelligente de matériels de qualité.
Avant de jeter votre appareil, il est important d'enlever les portes et de laisser les grilles comme dans les positions d'utilisation, pour éviter que les enfants, par jeu, puissent s'enfermer à l'intérieur. Couper le câble de raccordement au réseau électrique et l'enlever avec la fiche.
3. NORMES de sécurité/recommandations
CONSULTER LES INSTRUCTIONS D'INSTALLATION POUR LES NORMES DE SECURITE DES APPAREILS ELECTRIQUES OU A GAZ ET POUR LES FONCTIONS DE VENTILATION.
DANS VOTRE INTÉRÊT ET POUR VÔTURES SECURITÉ, LA LOI FIXE QUE L'INSTALLATION ET LE DEPANNAGE, DE TOUS LES APPARELS ELECTRIQUES DOIVENT ÉTRE EFFECTUÉS PAR DU PERSONNEL QUALIFIÉ CONFORMMEMENT AUX NORMES EN VIGUEUR.
NOS INSTALLATEURS AGREES GARANTISSENT UN TRAVAIL SATISFAISANT. LES APPAREILS A GAZ OU ELECTRIQUES DOIVENT TOUJOURS ETRE DEBRANCHÉS PAR DES PERSONNES COMPETentes.
LA FICHE À RACCORDER AU CÂBLE D'ALIMENTATION ET LA PRISE DEVONT ÉTRE DU MÉME TYPE ET CONFORMES AUX NORMES EN VIGUEUR.
LA PRISE DEVRA ÊTRE ACCESSIBLE APRÈS QUE L'APPAREIL AIT ÉTÉ ENCASTRÉ.
NE JAMAIS OTER LA FICHE EN TIRANT LE CABLE.
LA MISE À LA TERRE EST OBLIGATOIRE SELON LES MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DE L'INSTALLATION ÉLECTRIQUE.
TOUT DE SUITE APRÉS L'INSTALLATION, EFFECTUER UN BREF ESSAI DE L'APPAREIL EN SUIVANT LES INSTRUCTIONS DONNÉES DANS LES PAGES SUIVANTES. SI L'APPAREIL NE FONCTIONNE PAS, LE DEBRANCHER ET SE METTURE EN CONTACT AVEC LE SAV LE PLUS PROCHE. NE JAMAIS ESSAYER DE REPARER L'APPAREIL.
NE JAMAIS INTRODUIRE D'OBJETS INFLAMMABLES DANS LE FOUR : S'IL ETAIT ALLUMÉ PAR INADVERTANCE, UN INCENDIE POURRAIT SE DECLARER.
PENDANT SON UTILISATION, L'APPAREIL DEVIENT TRÉS CHAUD. ATTENTION : NE PAS TOUCHER LES ÉLÉMENTS CHAUFFANTS À L'INTÉRIEUR DU FOUR.
L'APPAREIL NE POT ETRE UTILISÉ QUE PAR DES ADULTES. NE PAS PERMETTRE AUX ENFANTS DE S'EN APPROCHER OU DE JOUER AVEC. LORSQUE LE GRIL EST EN MARCHE, LES PARTIES ACCESSIBLES PEUVENT DEVENIR TRÉS CHAUDES : ELOIGNER LES JEUNES ENFANTS.
À LA FIN DE CHAQUE UTILISATION, TOUJOURS VÉRIFIER QUE LES MANETTES DE COMMANDE SOIENT EN POSITION 0 (ÉTEINT).
AVANT LA MISE EN SERVICE DE L'APPAREIL, IL EST OBLIGATOIRE D'ENLEVER TOUS LES FILMS DE PROTECTION QUI SE TROUVENT À L'EXTÉRIEUR.
Le fabricant décline toute responsabilité pour tous dommages subsistants par des personnes ou des choses et causés par l'inobservation des prescriptions susmentionnées ou dérivant de la modification, même d'une seule partie de l'appareil, et de l'utilisation de pièces de rechange qui ne sont pas d'origine.

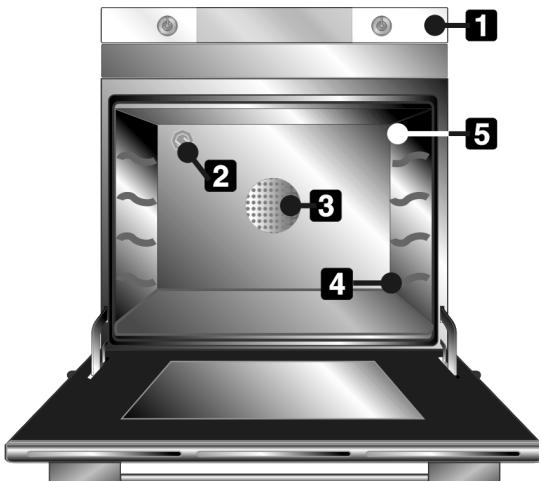

4. Bien connaître votre FOUR
BANDEAU DE COMMANDES
LAMPE DU FOUR
TURBINE DU FOUR
GUIDES POUR GRILLES ET PLATS
SONDE DE TEMPERATURE
5. Avant l'installation
Ne jamais laisser les résidus de l'emballage abandonnés dans le milieu domestique. Séparer les différents matériaux de rebut de l'emballage et les remettre au centre de ramassage des déchets différenciés le plus proche.
Afin d'enlever tous les résidus de fabrication, nettoyer l'intérieur de l'appareil. Pour de plus amples informations sur le nettoyage, voir le chapitre « 10. NETTOYAGE ET ENTRETIEN »
Avant d'utiliser le four et le grill pour la première fois, il est opportun de les chauffer à la température maximum pour une durée suffisante à brûler d'eventuels résidus huileux de fabrication qui pourrait donner des goûts désagréables aux alimentés. Après une interruption de courant électrique, l'afficheur du programmateur clignote à intermittence régulière. Pour ce réglage, se reporter au paragraphe « 7.3 Première-utilisation »
6. Description des commandes du bandeau frontal
Toutes les commandes et tous les contrôles de l'appareil sont réunis sur le bandeau frontal. Le tableau suivant rapporte une description des symboles utilisés.
PT1
DSP1
PT2
PT1
Manette du thermostat-temporisateur
Par cette manette, il est possible de sélectionner l'horaire, la température et la durée de la cuisson, de programmer le début et la fin de la cuisson. À partir de maintenant, elle sera appelée PT1.
Pour son fonctionnement correct, se reporter au paragraphe « 7.3 Première utilisation » et « 7.5 Cuissons programmées »
DSP1
Afficheur
L'afficheur à LED à 4 chiffres affiche, avec le four éteint, l'horaire courant; la température et la durée de cuisson sélectionnées sont affichées avec le four en marche.
Sont également illustrés le voyant de blocage des fonctions (voir paragraphe « 7.6 Menu secondaire »), le voyant de minuterie active, les symboles relatifs aux cissons programmes et l'indication de bloque-porte
PT2
Manette d'allumage - fonctions
Cette manette permet de sélectionner la fonction désirée parmi les fonctions suivantes en la tournant tout simplement à droite ou à gauche.
Dans le tableau ci-dessous, nous donnons une brève description des fonctions sélectionnables :
ECO
AUCUNE FONCTION PROGRAMMEE
ÉLÉMENT GRIL EN FONCTIONNEMENT ALTÉRÉ AVEC ÉLÉMENT CHAUFFANT INFÉRIEUR + VENTILATION
ÉLÉMENT CHAUFFANT SUPERIEUR + INFÉRIEUR
ELEMENT GRIL
ÉLÉMENT CHAUFFANT SUPERIEUR + INFÉRIEUR + VENTILATION
ÉLÉMENT GRIL + VENTILATION
ÉLÉMENT CHAUFFANT INFÉRIEUR + VENTILATION
CYCLE DE NETTOYAGE AUTOMATIQUE ECO (PYROLYSE AVEC ÉCONOMIE D'ENERGIE)
CYCLE DE NETTOYAGE AUTOMATIQUE (PYROLYSE)
Toutes les cuissons sont effectuées avec la porte fermée
Avant d'utiliser le four et le grill pour la première fois, il est opportun de les chauffer à la température maximum pour une durée suffisante à brûler d'éventuels résidus huileux de fabrication qui pourrait donner des goûts désagréables aux aliments.
Pendant la cuisson, ne pas recouvrir le fond du four avec des feuilles d'aluminium ou d'étain, et ne pas y poser de casseroles ou de plats pour éviter d'endommager la couche d'émail. Si l'on peut utiliser du papier spécial cuisson, le placer de façon à ce qu'il ne gêne pas la circulation d'air chaud à l'intérieur du four.
Les accessoires du four qui peuvent être en contact avec les aliments sont fabriqués avec des matériaux conformes à ce qui est prescrit par la directive 89/109/CEE du 21/12/88 et par les normes nationales en vigueur.
Pour éviter que la vapeur éventuelle contenue dans le four puisse générer, ouvrir la porte en deux temps : laisser la porte entrouverte (env. 5 cm) pendant 4-5 secondes, puis l'ouvrir complètement. S'il faut intervenir sur les alimentents, laisser la porte ouverte le plus brievement possible pour éviter que la température à l'intérieur du four baisse au point d'empêcher la bonne réussite de la cuisson.
En fin de cuisson, pour éviter des formations excessives de vapeur d'eau sur le verre intérieur du four, il est conseillé de ne pas laisser trop longtemps les alimentés à l'intérieur du four.
7.2 Conditions de fonctionnement
Ce produit est programmé pour avoir 3 conditions de fonctionnement :
Position OFF: on l'obtient lorsque la manette PT2 est positionnée sur le symbole « 0 » et sur l'afficheur apparait l'heure courante.
Position ON : on l'obtient lorsque la manette PT2 est tournée sur une fonction quelconque et sur l'afficheur apparait la température programmée ou Pyro, si le four est à pyrolyse.
Position de stand-by : on l'obtient lorsque la manette PT2 est tournée sur une fonction quelconque et une cuisson à temps préfixé a été sélectionnée et sur l'afficheur apparait l'heure courante.
7.3 Première utilisation
À la première utilisation, ou après une interruption de courant, le four représentera sur l'afficheur DSP1 la symbologie 00:00 clignotante. Pour commencer une cuisson, sélectionner l'heure courante.
(Pour d'autres informations sur le réglage ou la modification de l'heure courante voir « 7.6 Menu secondaire »).
7.4 Sélection de la fonction
Pour sélectionner une fonction de cuisson, tourner PT2.
Puis sélectionner la température désirée.
7.4.1 Cuisson avec température préprogrammée
Après avoir sélectionné la fonction désirée, le four commencera la cuisson à la température préprogrammée. La cuisson est précédée d'une phase de préchauffage (commune à toutes les fonctions) qui permet au four d'atteindre la température de cuisson plus rapidement.
Cette phase est signalée par le clignotement sur l'afficheur DSP1 du symbole . À la fin du préchauffage, le symbole deviendra fixe pour indiquer que les aliments peuvent être introduits dans le four.
7.4.2 Changer la température préprogrammée
La température préprogrammée pour chaque fonction peut être modifiée par l'utilisateur.
À tout moment au cours de la cuisson, tourner PT1 dans un sens ou dans l'autre pour augmenter ou diminuer de 5 degrés à la fois la température de cuisson. PT1 peut aussi rester tournée pour avoir une augmentation ou une diminution plus rapides.
7.5.1 Cuisson temporisée avec minuterie
En position ON (voir paragraphe « 7.2 Conditions de fonctionnement »), presser une fois PT1. Sur l'afficheur apparaissent les chiffres 00:00 fixes et le symbole clignotant. Tourner PT1 pour sélectionner les minutes de cuisson (de 00:01 à 23:59). Quelques secondes après, le symbole arrête de clignoter et à partir de ce moment-là le compte à rebours commence. Il est aussi possible de sélectionner la fonction désirée pour la cuisson et attendre que le signal sonore informe l'utilisateur que le temps est terminé.
Presser une fois PT1 pour éteindre le signal sonore; il est maintenant possible de sélectionner un autre temps en tournant PT1, ou retourner à l'affichage de l'heure en pressant 2 fois PT1.
Tourner PT2 sur le symbole « 0 » pour éteindre le four.
Attention : la minuterie n'interrompt pas la cuisson. Elle avise seulement l'utilisateur lorsque les minutes introduites se sont écoulées.
Tourner PT2 sur le symbole « 0 » pour éteindre le four.
Modification des données introduites
Lorsque le compte à rebours a commencé, il est possible de modifier sa durée pendant la cuisson.
Lorsque le symbole est fixe, presser PT1 une fois. Le symbole commence à clignoter et en tournant PT1 il est possible de changer la durée choisie. Quelques secondes après la dernière variation, le symbole arrête de clignoter et le compte à rebours reprendra à partir de la nouvelle valeur.
Pour modifier la température préprogrammée, attendre que le symbole soit fixe, et tourner PT1 à droite ou à gauche pour augmenter ou diminuer la température de cuisson.
7.5.2 Cuisson semi-automatique
Par cuisson semi-automatique on entend la fonction qui permet de commencer une cuisson et de la terminer après un certain temps choisi par l'utilisateur.
Sélectionner une fonction de cuisson (voir paragraphe « 7.4 Sélection de la fonction ») et presser PT1 deux fois. Sur l'afficheur apparaîtront les chiffres 00:00 et le symbole clignotant.
Sélectionner, en tournant PT1 à droite ou à gauche, les minutes de cuisson (de 00:01 à 23:59). Quelques secondes après avoir sélectionné la durée désirée, le symbole arrête de clignoter et à partir de ce moment-là la cuisson semi-automatique commencera. À la fin, STOP sera affiché sur DSP1 et la cuisson sera interrompue; un signal sonore retentit qui peut être désactivé en pressant une fois PT1.
Si l'on peut prolonger la cuisson au-delà du temps fixé, en pressant une seconde fois PT1 le four reprendra son fonctionnement normal avec les programmations de cuisson précédemment sélectionnées.
Tourner PT2 sur le symbole « 0 » pour éteindre complètement le four.
Modification des données introduites
La cuisson semi-automatique étant commencée, il est possible de changer sa durée.
Lorsque le symbole est fixe, presser PT1 une fois. Le symbole commence à clignoter et en tournant PT1 il est possible de changer la durée. Quelques secondes après la dernière variation, le symbole arrête de clignoter et la cuisson semi-automatique reprendra à partir de la nouvelle valeur.
Pour modifier la température préprogrammée, attendre que le symbole soit fixe, et tourner PT1 à droite ou à gauche pour augmenter ou diminuer la température de cuisson.
7.5.3 Cuisson automatique
Par cuisson automatique on entend la fonction qui permet de commencer une cuisson à un horaire fixé et de la terminer après un certain temps choisi par l'utilisateur.
Sélectionner une fonction de cuisson, régler la température de cuisson désirée ou laisser cette préprogrammée (voir paragraphe « 7.4 Sélection de la fonction ») et presser PT1 deux fois. Sur l'afficheur apparaîtront les chiffres 00:00 et le symbole clignotant.
Sélectionner, en tournant PT1 à droite ou à gauche, les minutes de cuisson (de 00:01 à 23:59).
Pour des motifs de sécurité, si l'on désire la cuisson automatique, il faut d'abord programmer une durée de cuisson puis l'horaire de début de cuisson. On ne peut pas sélectionner uniquement l'horaire de début de cuisson sans sa durée.
La durée était sélectionnée, presser PT1 une fois.
Sur l'afficheur apparaîtra le symbole ainsi que l'heure courante.
En tournant PT1 vers la droite, l'horaire augmente et l'heure à laquelle on désire faire partir la cuisson pourrait être sélectionnée.
Quelques secondes après avoir sélectionné la durée désirée, les symboles et arrêteront de clignoter et deviendront fixes; à partir de ce moment-là le four attendra l'heure de départ. À la fin, STOP sera affiché sur DSP1 et la cuisson sera interrompue; un signal sonore retentit qui peut être désactivé en pressant une fois PT1.
Si l'on peut prolonger la cuisson au-delà du temps fixé, en pressant une seconde fois PT1 le four reprendra son fonctionnement normal avec les programmations de cuisson précédemment sélectionnées.
Tourner PT2 sur 0 pour éteindre complètement le four.
Modification des données introduites
La cuisson automatique étant commencée, il est possible de changer sa durée.
Lorsque les symboles et sont fixes et la cuisson est en cours ou le four est en stand-by dans l'attente que la cuisson commence, presser PT1 une fois. Le symbole commence à clignoter et en tournant PT1 il est possible de changer la durée.
Presser de nouveau PT1, le symbole s'éteint, le symbole commence à clignoter et sur le DSP1 l'heure de début de cuisson s'affiche. En tournant PT1, on peut augmenter ou diminuer l'heure de début de cuisson.
Quelques secondes après la dernière variation, les symboles apparaissent fixes sur DSP1 et la cuisson automatique reprendra avec les nouvelles sélections.
7.6 Menu secondaire
Ce produit a aussi un « menu secondaire » qui permet à l'utilisateur :
1 D'introduire l'heure affichée sur l'afficheur DSP1. 2 (P1: OF/ON) D'activer ou de désactiver la sécurité enfants (gren); cette fonction, après 2 minutes de fonctionnement sans interventions de la part de l'utilisateur, active le blocage de toutes les fonctions et des manettes, identifié par l'apparition sur DSP1 du symbole (gren). Pour pouvoir temporairement du blocage et modifier un programme de cuisson ou sélectionner une fonction différente, tenir pressée PT1 jusqu'à ce que le symbole (gren) disparaisse de DSP1. Il est maintenant possible de faire les changements désirés, et au bout de 2 minutes du dernier changement, le blocage redeviendra actif. Pour le débloquer définitivement, entrer dans le menu secondaire et le désactiver comme décrit dans ce paragraphe. 3 (P2: OF/ON) D'activer ou de désactiver la fonction Show Room; cette fonction désactive tous les éléments chauffants en ne faisant fonctionner que le bandeau de commandes (pour utiliser normalement le four, il faut sélectionner P2: OFF). 4 (P3: OF/ON) D'activer ou de désactiver la fonction qui permet d'absorber au maximum 2300 W.
Quand on active la sécurité enfants (P1: ON), en cas de manoeuvre sur une manette, « bLOC » s'affiche sur DSP1 pendant 2 secondes. Une manoeuvre sur PT2 actionne aussi l'alarme « bLOC » tant que la fonction sélectionnée à l'origine n'est pas rétablie.
7.6.1 Modification des paramètres dans le menu secondaire
Le menu secondaire apparait à la première utilisation, après une interruption de courant ou en tenant pressée PT1 pendant 3 secondes avec le four en position OFF (voir paragraphe « 7.2 Conditions de fonctionnement »).
Modifier les paramètres dans le menu secondaire est une opération très simple. Voir schéma suivant :
PROCEDURE DE MODIFICATION DU MENU
Symbologie
Tourner à droite PT1 pour
augmenter (+) la valeur ou pour régler l'état ON.
Tourner à gauche PT1 pour diminuer la valeur ou pour régler l'état OFF.
Presser PT1 pour passer à la modification suivante du menu. Après avoir régulé P3, en pressant PT1 on retourne au fonctionnement normal du four.

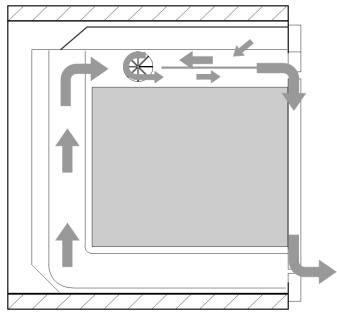

7.7 Ventilation de refroidissement
L'appareil est doté d'un système de refroidissement qui se met en marche avec le départ d'une cuisson ou d'un cycle de nettoyage (Pyrolyse).
Le fonctionnement des ventilateurs provoque un flux d'air normal qui sort au-dessous et au-dessus de la porte et qui peut continuer pendant un temps assez bref, même après l'extinction du four.
7.8 Lampe d'éclairage intérieur
La lampe du four s'allume :
- en ouvrant la porte avec le four en condition OFF (paragraphe « 7.2 Conditions de fonctionnement ») ou
- en tournant la manette des fonctions sur une fonction quelconque, à l'exclusion de P^ECO et de P.

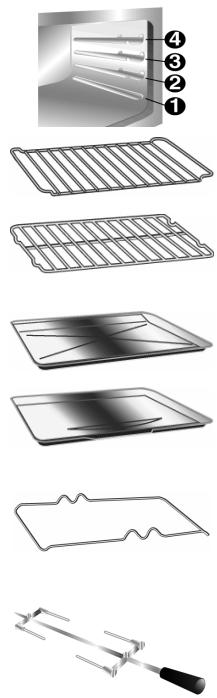

Le four peut avoir 4 guides pour le positionnement de plats et grilles à différentes hauteurs.
Grille : utile pour le support de récipients avec des aliments en cuisson.
Grille pour plat : à poser au-dessus d'un plat pour la cuisson d'aliments qui peuvent goutter.
Lèchefrite : utile pour recueillir le jus des aliments posés sur la grille placée au-dessus.
Plat à pâtisserie : utile pour la cuisson de tartes, pizzas et gâteaux.

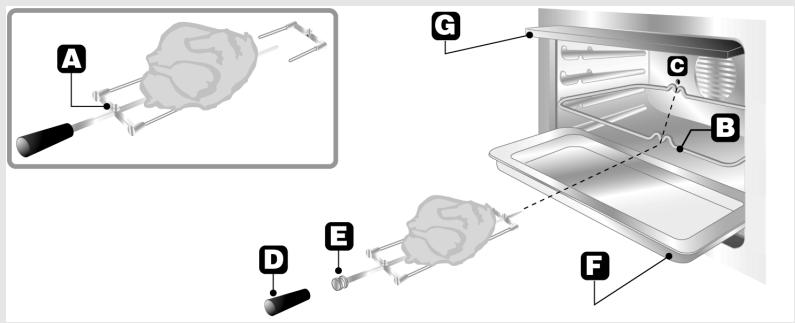

Support en tube rond pour tournebroche (seulement sur certains modèles) : il sert de support à la broche du tournebroche (à utiliser comme décrit à la page 76).
Broche : utile pour la cuisson du poulet et des aliments qui demandent une cuisson uniforme sur toute leur surface (à utiliser comme précrit à la page 76 ).
Accessoires sur demande
Il est possible de demander les accessoires d'origine aux SAV agrées.
Avant chaque cuisson, préchauffer le four.
Introduire les aliments dans le four uniquement lorsque le symbole des degrés centigrades a arrêté de clignoter sur l'afficheur et que le bip de confirmation de la température atteinte est intervenu.
Les temps de cuisson, surtout ceux de la viande, varient selon l'épaisseur, la qualité de l'aliment et du goût du consommateur et s'entendant avec le four préchauffé.
CUISSONS TRADITIONNELLES
| POSITION DU GUIDE ENPARTANT DU BAS | TEMPÉRATURE°C | TEMPS ENMINUTES | |
| ENTRÉES | |||
| LASAGNE | 1 | 220 - 230 | 50 - 60 |
| PÂTÉS AU FOUR | 1 | 220 - 230 | 40 |
| VIANDE | |||
| RÔTI DE VEAU | 2 | 190 - 200 | 80 - 90 |
| CARRÉ DE PORC | 2 | 190 - 200 | 80 - 90 |
| PALETTE DE PORC | 2 | 190 - 200 | 100 - 110 |
| LAPIN | 2 | 190 - 200 | 70 - 80 |
| RÔTI DE DINDE | 2 | 190 - 200 | 160 - 180 |
| RÔTI DE PORC | 2 | 190 - 200 | 190 - 210 |
| POISSON | 1 - 2 | 160 - 170 | Selon les dimensions |
| PIZZA | 1 - 2 | 250 | 20 - 25 |
| PAIN | 1 - 2 | 200 - 210 | 40 |
| GALETTE | 2 | 190 - 200 | 20 - 25 |
| PÂTISSERIES | |||
| GÂTÉAU MAISON | 1 - 2 | 160 - 170 | 55 - 60 |
| TARTE À LA CONFITURE | 1 - 2 | 160 - 170 | 30 - 40 |
| PÂTÉ BRISÉE | 1 - 2 | 160 - 170 | 20 - 25 |
| CROISSANTS | 1 - 2 | 160 - 180 | 25 - 30 |
| PETITS BISCUITS FOURRÉS | 1 - 2 | 160 - 170 | 30 - 35 |
| TARTE AU RIZ | 1 - 2 | 160 - 170 | 60 |
| GÂTÉAU « PARADISO » | 1 - 2 | 160 - 170 | 60 |
| CHOUX | 1 - 2 | 160 - 170 | 40 - 45 |
| GÂTÉAU DE SAVOIE | 1 - 2 | 160 - 170 | 40 - 45 |
CUISSONS À AIR CHAUD
ECO
Il est conseillé, pour avoir une pâte bien levée, de positionner sur le fond du four un récipient contenant de l'eau.
CUISSONS AU GRIL
| POSITION DU GUIDE ENPARTANT DU BAS | TEMPS EN MINUTES | ||
| 1er CÔTE | 2e CÔTE | ||
| CÔTELETTE DE PORC | 4 | 7 - 9 | 5 - 7 |
| FILET DE PORC | 3 | 9 - 11 | 5 - 9 |
| FILET DE BOEUF | 3 | 9 - 11 | 9 - 11 |
| TRANCHES DE FOIE | 4 | 2 - 3 | 2 - 3 |
| ESCALOPE DE VEAU | 4 | 7 - 9 | 5 - 7 |
| POULET COUPE EN DEUX | 3 | 9 - 14 | 9 - 11 |
| SAUCISSES | 3 | 7 - 9 | 5 - 6 |
| BOULETTES | 3 | 7 - 9 | 5 - 6 |
| FILET DE POISSON | 3 | 5 - 6 | 3 - 4 |
| TOAST | 3 | 2 - 4 | 2 - 3 |
Cuissons au tournebroche
Préparer la broche du tournebroche en embrochant la pièce à rôtir et bloquer les vis A des fourchettes. Enfiler le support B dans le second guide en partant du bas. Enlever la poignée D et positionner la broche de façon à ce que la poulie E reste guidée sur le support B. Introduire complètement le support B jusqu'à ce que la broche entre dans le trou C sur la paroi arrière du four. Positionner la lèchefrite F sur le premier guide du bas et y verser un peu d'eau pour éviter la formation de fumée.
10. Nettoyage et entretien
Avant toute intervention, débrancher l'appareil.
Ne pas utiliser de jet de vapeur pour nettoyer l'intérieur du four.
10.1 Nettoyage de l'acier inox
Pour une bonne conservation de l'acier inox, le nettoyer régulièrement après chaque utilisation, lorsqu'il est complètement froid.
10.2 Nettoyage ordinaire journalier
Pour nettoyer et conserver les surfaces en acier inox, n'utiliser que des produits spécifiques qui ne contiennent pas d'abrasifs ou de substances acides à base de chlore.
Mode d'emploi : verser le produit sur un chiffon humide et passer sur la surface, rincer très soigneusement et essuyer avec un chiffon doux ou avec un peu de daim.
10.3 Taches d'aliments ou résidus
Éviter absolument l'utilisation d'éponges métalliques et de racloirs tranchants pour ne pas endommager les surfaces.
Utiliser les produits normaux, non abrasifs, en se servant éventuellement d'outils en bois ou en matière plastique. Rincer soigneusement et essuyer avec un chiffon doux ou avec une peau de daim.
Éviter de faire sécher à l'intérieur du four des résidus d'aliments à base de sucre (par ex. confiture). En séchant trop longtemps, ils pourraient abîmer l'émail qui recouvre l'intérieur du four.

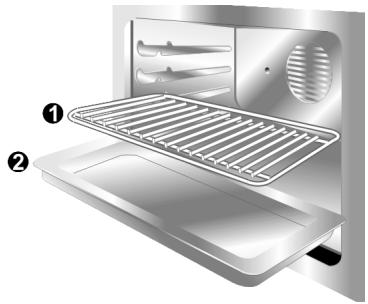

10.4 Nettoyage du four
Pour une bonne conservation du four, le nettoyer régulièrement après l'avoir laissé refroidir.
Retirer toutes les parties extractibles.
- Nettoyer les grilles du four avec de l'eau chaude et des détergents non abrasifs, rincer et essuyer. Pour faciliter le nettoyage, on peut enlever la porte (voir paragraphe « 11.2 Démontage de la porte »)
10.5 Nettoyage des verres de la porte
Ils doivent toujours être très propres. Utiliser du papier essuie-tout ; en cas de saleté résistante, laver avec une éponge humide et un détergent ordinaire.
Ne pas utiliser de détergents abrasifs ou corrosifs pour le nettoyage des verres de la porte (ex. produits en poudre, spray pour four, détachants et éponges métalliques).
Ne pas utiliser de matériaux rêches, abrasifs, ou racloirs métalliques tranchants pour nettoyer les portes en verre du four car ils peuvent rayer la surface et faire voler le verre en éclats.
10.6 Pyrolyse : nettoyage automatique du four
La pyrolyse est un procédé de nettoyage automatique à température élevée qui provoque la dissolution de la saleté.
Avant de commencer le cycle de nettoyage automatique, s'assurer que dans le four il n'y ait pas d'aliments ou d'abondants résidus de débordement de cuissons précédentes.
Pendant le cycle de pyrolyse, un dispositif de blocage de la porte empêche toute tentative d'ouverture.
SI LE FOUR EST INSTALLÉ SOUS UNE TABLE DE CUISSON, S'ASSURER QUE PENDANT LE CYCLE DE NETTOYAGE AUTOMATIQUE LES BRULEURS OU LES PLAQUES ÉLECTRIQUES DE LA TABLE SONT ÉTEINTS.
10.6.1 Avant de faire partir le cycle de nettoyage automatique
La pyrolyse peut être programmée à tout moment du jour ou de la nuit (si l'on peut bénéficier du tarif dégressif nocturne).
Avant le nettoyage, vérifier ce qui suit :
- On ne peut laisser à l'intérieur du four que le plat à pâtisserie et la lèchefrite car ils résistent aux températures élevées du procédé de pyrolyse; tous les autres accessoires doivent être enlevés.
- S'assurer que la porte du four est bien fermée.
En programmant la durée du cycle de nettoyage, il est conseillé de se référer au schéma suivant :
| DURÉE DU NETTOYAGE | PEU SALE | MOYENNEMENT SALE | TRÈS SALE | |
| 90 MIN. | 135 MIN. | 180 MIN. | ||
| Pendant le premier cycle de nettoyage automatique, de mauvaises odeurs pourraient se dégager, dues à l'évaporation normale des substances huileuses de fabrication. Il s'agit d'un phénomène normal qui disparaît après le premier cycle de nettoyage. | ||||
| Pendant le cycle de nettoyage automatique, les ventilateursurs font un bruit plus intense causé par une vitesse de rotation plus élevé. C'est un fonctionnement normal pour favoriser la dissipation de la chaleur. À la fin de la pyrolyse, la ventilation continuairement pendant un temps suffisant pour éviter des surchauffes des parois des meubles et du devant du four. | ||||
10.6.2 Comment fonctionne le cycle de nettoyage automatique
Le tableau ci-dessous montre un exemple de fonctionnement du cycle de nettoyage automatique.
Un dispositif de blocage qui empêche l'ouverture de la porte intervient 2 minutes environ après le départ du cycle de nettoyage.
À la fin du cycle de nettoyage, le voyant du thermostat s'éteint.
Le déblocage de la porte n'a lieu qu'après, lorsque la température à l'intérieur du four baisse et descend de nouveau sous 300°C.
1:30
300°C
1:15
OFF
500°C
0:00
STOP
OFF
300°C
0:30
10.6.3 Sélection du cycle de nettoyage
Par l'intermédiaire de PT2, sélectionner une des deux fonctions de pyrolyse entre P^ECO et P lorsque le four est en modalité OFF (voir paragraphe 7.4 Sélection de la fonction).
Pour faire partir le cycle de nettoyage (Pyrolyse), presser une fois la manette PT1 pour programmer la durée (W).
Tourner la manette PT1 à droite ou à gauche pour augmenter ou diminuer la durée du cycle entre un minimum de 1h 30m et un maximum de 3h (à l'exception de la fonction P où la durée du cycle est fixe sur 1h 30m).
Sur DSP1 apparait pyro qui indique que le four est en train de faire le nettoyage (dans le cas de la fonction ECO sur DSP1 on peut dire PECO). Une minute après le début du cycle de nettoyage (Pyrolyse), un bloque-porte intervient et empêche l'ouverture de la porte.
L'intervention de ce bloque-porte est signalée par l'allumage du symbole
8 sur DSP1.
Pour sélectionner un cycle de nettoyage différé, après avoir sélectionné la durée, presser PT1 une fois. Sur l'afficheur apparaitra le symbole, ainsi que l'heure courante.
En tournant PT1 vers la droite, l'horaire augmente et l'heure à laquelle on désire faire partir le nettoyage pourra être sélectionnée.
Quelques secondes après avoir sélectionné la durée désirée, les symboles resteront allumés et à partir de ce moment-là le fou attendra l'heure de départ choisie.
Il est impossible de sélectionner une fonction lorsque le bloque-porte est activé. Attendre que l'indicateur s'éteigne.
Périodiquement le four a besoin de petites interventions d'entretien ou des parties sujettes à usure telles que joints, ampoules, etc. doivent être remplacées. Ci-dessous nous vous fournissons les instructions spécifiques pour chaque intervention.
Avant toute intervention qui demande l'accès à des parties sous tension, débrancher l'appareil.

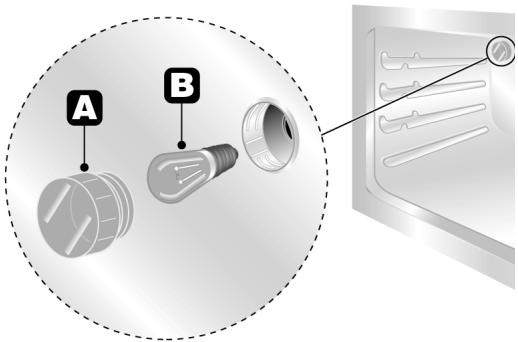

11.1 Remplacement de la lampe de four
Enlever la couverture de protection A en la dévissant en sens anti-horaire, remplacer la lampe B par une autre semblable (25 W). Remonter la couverture de protection A.
N'utiliser que des lampes spéciales four (T500^)

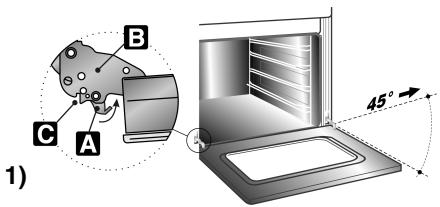

11.2.1 Avec des leviers mobiles de type 1
Avec la porte complètement ouverte, lever les leviers A depuis deux charnières jusqu'à arriver en butée avec les charnières B et saisir la porte sur les deux côtés avec les deux mains à
proximé.
Lever la porte vers le haut en formant un angle d'environ et l'extraire. Si les charnières ne se sont pas bloquées, répéter l'opération en levant les leviers A et en maintenant la porte légèrement soulevée. Pour le remontage, enfiler les charnières B dans les fentes prévues, puis laisser la porte poser vers le bas en s'assurant qu'elle est bien bloquée dans les fentes C et baisser les leviers A.
11.2.2 Démontage avec pivots
Ouvrir complètement la porte et introduire les pivots (fournis) dans les trous du côté interne. Fermer la porte d'un angle d'environ, la lever et l'extraire de son logement. Pour le remontage, enfilez les charnières dans les fentes prévues, puis laisser la porte poser vers le bas et extraire les pivots.
11.3 Démontage du joint
Pour un nettoyage parfait du four, le joint de porte est démontable.

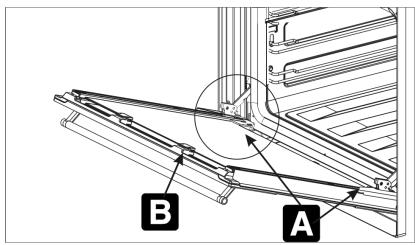

11.4 Démontage des verres internes de la porte froide
Ils doivent toujours être très propres. Pour faciliter les opérations de nettoyage, les verres qui composent la porte peuvent être entièrement démontés en suivant les instructions ci-après. Après avoir ouvert et bloqué la porte comme découvert dans le paragraphe « 11.2 Démontage de la porte », effectuer le démontage des trois verres qui la composent. On les extrait tous en deux mouvements : le verre doit d'abord être extrait du guide « A » (voir figure) en le tirant vers soi et en le levant légèrement, et ensuite le libérer aussi du guide « B ». Si, au cours de ces opérations, la porte devait se fermer, rebloquer une des charnières comme décrit au paragraphe « 11.2 Démontage de la porte ». Les verres peuvent maintenant être lavés séparément.
Utiliser du papier essuie-tout ; en cas de saleté résistante, laver avec une éponge humide et un détergent ordinaire.
Attention : avant d'extraire les verres, vérifier si au moins une des charnières de la porte est bloquée en position ouverte comme décrit dans le paragraphe « 11.2 Démontage de la porte ». Cette opération pourrait être nécessaire même pendant l'extraction des verres si la porte se débloquait accidentellement.
Attention : remonter les verres dans le même ordre et les diriger de la même façon qu'avant le démontage, en ayant soin de pousser le dernier verre avec l'inscription dans le guide A pour le blocage. À la fin, débloquer les charnières et fermer la porte.
12.1 Branchement électrique
La plaquette d'identification, avec les données techniques, le numéro de série et le marquage, est visiblement positionnée sur l'encadrement de la porte du four.
La plaquette ne doit jamais être enlevée.
La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l'installation électrique.
Si l'on utilise un raccordement fixe, prévoir sur la ligne d'alimentation de l'appareil un dispositif d'interruption omnipolaire avec distance d'ouverture des contacts égale ou supérieure à 3 mm, situé dans un endroit facilement accessible et à proximité de l'appareil.
Si l'on utilise un raccordement avec fiche et prise, vérifier que celles-ci soient du même type. Éviter l'utilisation de réducteurs, d'adaptateurs ou de dérivateurs car ils pourraient provoquer des échauffements et des brûlures.
Fonctionnement à 220-240 V~ : utiliser un câble tripolaire de type H05RR-F (câble de 3 x 1,5 mm²) ou H05V2V2-F (câble de 3 x 1,5 mm²).
L'extrémité à raccorder à l'appareil devra avoir le fil de terre (jaune-vert) plus long d'au moins 20 mm.
Si l'on doit remplaner le câble d'alimentation, démonter le carter arrière en dévisant les vis (voir figure ci-dessous). La section du câble ne doit pas être inférieure à 1,5 mm² (câble de 3 x 1,5) et il doit résister à des températures jusqu'à 90°C (H05V2V2-F). S'assurer que les câbles suivent le parcours optimal et utiliser des colliers à fixer latéralement au meuble, afin d'éviter tout contact avec le four.

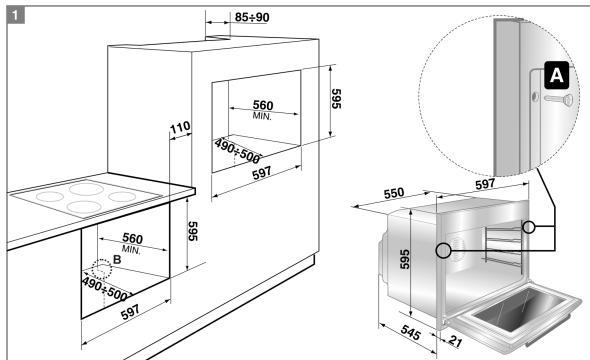

12.2 Mise en place du four
L'appareil est encasirable dans des meubles de n'importe quel matériel qui résiste à la chaleur. Respecter les dimensions indiquées sur les figures 1, 2, 3. Pour la mise en place sous des plans de travail, respecter les dimensions indiquées sur la figure 1-3. Pour la mise en place sous des plans de travail recevant des tables de cuisson combinées, respecter une distance minimum de la paroi latérale éventuelle de 110 mm minimums comme indiqué sur la figure 1.
Pour la mise en place en colonne, respecter les dimensions indiquées sur la figure 1-2, en tenant compte que dans la partie supérieure/arrière le meuble devra avoir une ouverture de 80 - 90mm de profondeur. Visser les 2 vis A à l'intérieur du cadre (fig. 1). Pour des installations sous « plan » s'assurer que la partie arrière/inférieure du meuble ait une ouverturesemblable à celle de la figure 1 (réf. B). Pour la mise en place et la fixation de la table de cuisson, consulter les instructions annexées à ce type d'appareil.
Ne pas utiliser la porte comme levier pour introduire le four dans le meuble. Ne pas exercer de pressions excessives sur la porte ouverte.
