MODE D'EMPLOI PHOENIX CM 127 BLAUPUNKT
Instructions de montage
F Indications de sécurité
Veuillez lire les instructions de montage et de raccordement avant de monter votre autoradio.
Débrancher le pôle négatif de la batterie pendant les opérations de montage et de branchement.
Prendre note des indications de sécurité du fabricant du véhicule (airbag, alarmes, ordinateur de bord, dispositifs de blocage des roues).
En perçant des trous, veiller à ce que les éléments du véhicule (batterie, câble, boîte à fusibles) ne soient pas endommagés.
La section du câble positif ne doit pas être inférieure à 2,5 mm.
L'appareil est protégé par un coupe-circuit à action instantanée de 10 A.
La partie latérale de l'autoradio s'échauffe énormément pendant le service de l'appareil.
Veiller à ce qu'aucun câble ne se trouve sur le boîtier.
Dans des véhicules Audi/VW, la fiche à 8 pôles prévue dans le véhicule ne doit pas être connectée directement aux autoradios Blaupunkt; sinon le plus permanent donnerait court-circuit à la masse et une piste conductive brûlerait dans l'autoradio.
I Note di sicurezza

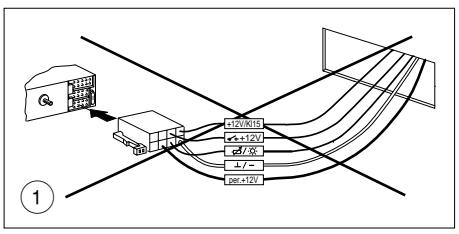

Branchement de l'autoradio
avec le connecteur ISO prévu dans le véhicule


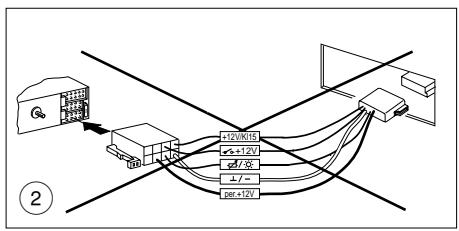

Branchement de l'autoradio
avec le câble adaptateur


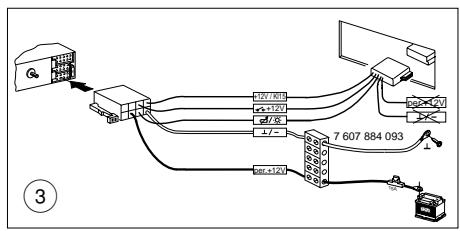

Branchement de l'autoradio avec le câble adaptateur et le câble de raccordement
F
Branchement
Pour utiliser complètement la puissance de sortie de l'autoradio et afin d'éviter des branchements électriques incorrects en cas de connecteurs ISO prévus dans le véhicule, il est recommandé de ne pas utiliser la connexion positive/négative spécifique au véhicule pour cette autoradio.
② Des branchements incorrects sont généralement évités par l'utilisation des câbles adaptateurs Blaupunkt spécifiques au véhicule, mais !
③ en vue des sections de câbles trop petites dans le véhicule, il faut utiliser le câble de raccordement 7 607 884 093 pour le branchement positif/négatif en plus du câble adaptateur Blaupunkt spécifique au véhicule.
Veuillez en tout cas prendre note des fig. 4, 5.
Avantage: le câblage prévu dans le véhicule n'est pas endommagé.
Informations concernant les véhicules prééquipés, actuellement Audi/VW, Mercedes, Ford, Honda, Porsche
En cas de protection de la connexion d'autoradio dans le véhicule par un fusible de 10 A, il ne faut que le câble adaptateur spécifique au véhicule pour réaliser la connexion.
Branchement positif
Couper le câble plus permanent au câble adaptateur Blaupunkt spécifique au véhicule, le relier avec le câble de raccordement 7 607 884 093 et brancher directement au pôle positif de la batterie.
Branchement négatif
Ne pas brancher le câble négatif au pôl e négatif de la batterie.
Couper le câble négatif au câble adaptateur Blaupunkt spécifique au véhicule, le relier avec le câble de raccordement 7 607 884 093 et poser le câble négatif à un point de masse approprié, p.ex. vis ou tôle de carrosserie et couper le point de masse de manière appropriée (ne pas réaliser des anneaux de câbles).
Dans certains véhicules un connecteur à 10 pôles se trouve dans la découpe de montage. Ne pas brancher ce connecteur à l'autoradio pour éviter des endommagements de l'autoradio (brûlage de pistes conductives).
Préparation du montage de l'autoradio
L'autoradio est monté dans la découpe prévue par le fabricant du véhicule.
Dégager la découpe d'autoradio (déclipser le vide-poches ou le cache factice) ou réaliser une découpe d'autoradio de 182 x 53 mm.
Pour des véhicules à situation de montage différente, Blaupunkt fournit des jeux de montage pour des appareils de 50 mm à monter dans les véhicules les plus courants.
Veuillez donc vérifier la situation de montage du véhicule et utiliser le cas échéant un jeu de montage spécifique au véhicule, p.ex. Audi A3/A4/A6/A8: 7 608 0214 74.
La broche-guide est fixée avec ou sans pièce d'écartement sur le filet de vis situé sur la face arrière de l'appareil.


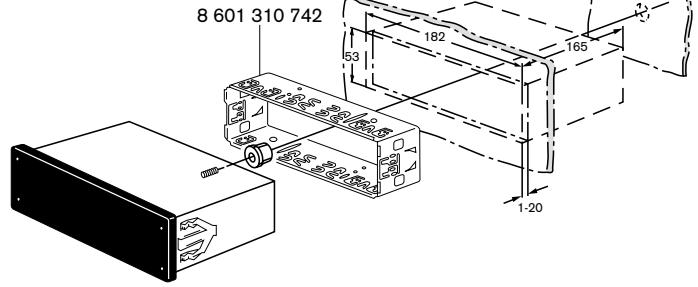

8 601 310 742 53 182 165 1-20Fig. 1
Note:
Le support livré avec l'autoradio permet le montage dans des véhicules d'une découpe d'autoradio DIN de 182 x 53 mm, de 165 mm d'espace de montage et d'une épaisseur du tableau de bord de 1 à 20 mm dans la zone des colliers de fixation, voir fig. 1.
Saisir derrière la découpe d'autoradio et vérifier lesquels des colliers de fixation peuvent être pliés.
Note: si possible, plier tous les colliers de fixation.
Insérer le support dans la découpe et plier les colliers de fixation à l'aide d'un tournevis, voir fig. 1, 2.
Branchement voir page 4 ou 5 ou 6
Conseils de branchement ...... Fig. 4
Branchement positif/négatif avec le câble adaptateur spécifique au véhicule ...... Fig. 5
Branchement positif/négatif avec le câble de raccordement 7 607 884 093 ...... Fig. 5a
Branchement de l'égaliseur ou de l'amplificateur, DIN ou Cinch. Fig. 6 Utiliser le câble de raccordement livré avec l'amplificateur ou le bloc de raccordement 7 607 874 003.
Branchement du haut-parleur 4 AL (4 ohms/25 watts) ...... Fig. 7
LF = Av. gauche, RF = Av. droite, LR = Arr. gauche, RR = Arr. droite Branchement de lecteur CD ...... Fig. 8/9
Utiliser le câble de raccordement livré avec le changeur CD ou le bloc de raccordement (ne pas utiliser le câble de raccordement de l'amplificateur).
Raccordement de la télécommande IR RC-05 ...... fig. 10
Utiliser le câble de raccordement livré avec la télécommande IR, le cas échéant, le câble de raccordement 7 607 647 093 et 7 607 648 000.
L'emploi d'un tiroir extractible n'est pas possible en utilisant la télécommande IR.
Dans les véhicules pourvus d'un tiroir extractible (p.ex. Opel), démonter le tiroir et utiliser le câble adaptateur. Des télécommandes d'autoradio (p.ex. au volant), des connexions de changeur ou des amplificateur prévues dans le véhicule, ne fonctionnent pas en combinaison avec des autoradios de Blaupunkt.
Montage de l'autoradio
Insérer l'autoradio par devant dans le support et pousser à fond jusqu'à ce que les ressorts latéraux à cran d'arrêt à droite et à gauche s'arrêtent (clic distinct audible).
Démontage de l'autoradio
Insérer l'étrier à gauche et à droite dans les trous prévus dans le cache et enfoncer jusqu'à ce qu'un clic distinct soit audible (ressorts latéraux déverrouillés).
Retirer le poste sur les deux étriers, voir fig. 3.
Note: les étriers verrouillés ne peuvent être enlevés qu'après avoir retiré le poste.
Sous réserve de modifications!
Ilustraciones

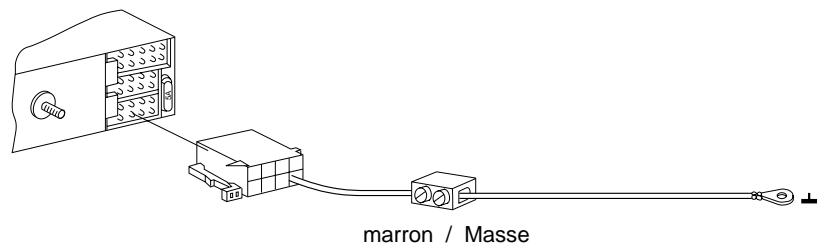

Connexion à la masse (Ground)

Ne pas connecter le câble de mise à la masse au pôle négatif de la batterie. Poser le câble de mise à la masse à un point masse approprié (vis ou tôle de carrosserie) et couper le point masse conformément. Dénuder le câble de mise à la masse et fixer la cosse de câble à crampons (le cas échéant ressouder). Gratter la surface de contact du point masse et graisser avec de la graisse de graphite (important pour assurer une bonne connexion à la masse).
Visser le câble de mise à la masse.


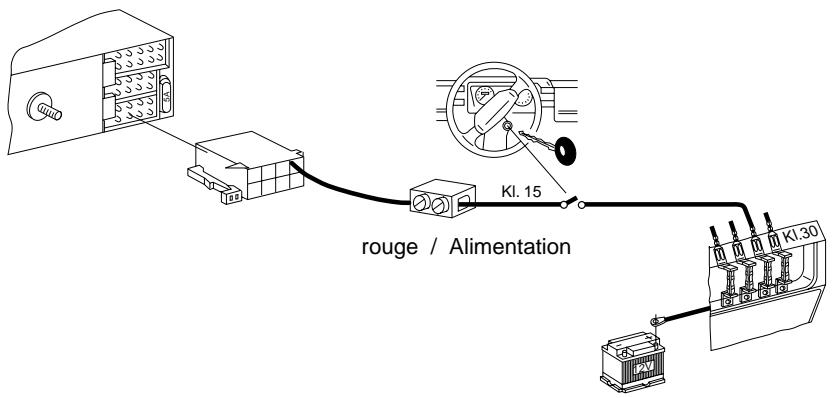

marron / MasseConnexion du câble positif (ACC +12 V)

(Ignition)
Lorsque le câble positif est connecté au porte-fusible borne 15 (plus commuté par la serrure de contact) derrière le fusible, l'autoradio peut être mis en et hors service par l'allumage. Par ailleurs, le poste se met automatiquement hors service au bout d'une heure pour préserver la batterie. La logique d'heure n'est pas activée en cas de connexion de plus permanent (borne 30).


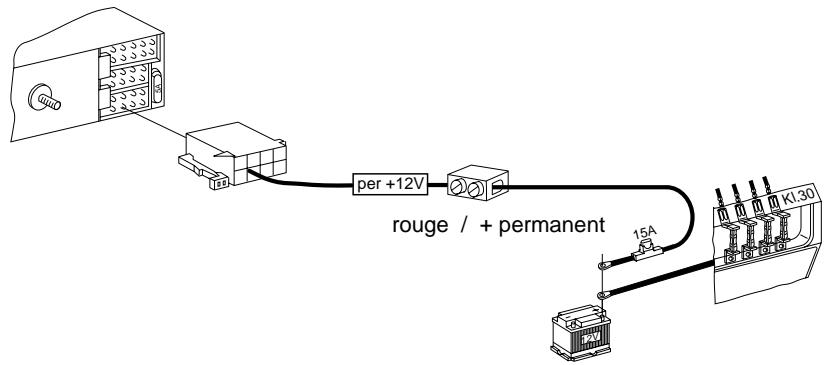

Kl. 15 rouge / Alimentation Kl.30Connexion de plus permanent

(Battery +12 V)
Poser le câble positif (rouge) d'une section importante (2,5 mm²) vers la batterie (ne pas poser le câble à proximité immédiate des faisceaux de câbles).
Connector le porte-fusible pour protéger le câble positif et le connecter au pôle positif de la batterie (le cas échéant percer un trou dans le tablier d'auvent et utiliser le passe-câble).


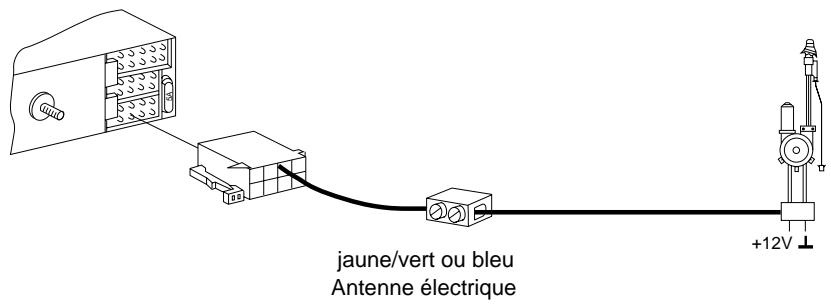

jaune/vert ou bleu Antenne électrique +12VCâble de commande

(Power Antenna +)
Le câble de commande est la sortie positive commutée pour des composants externes, p.ex. antenne de moteur, charge maximum < 150 mA.
Ne pas connecter le câble de commande à la borne 15 (plus commuté) ou à la borne 30 (plus permanent).


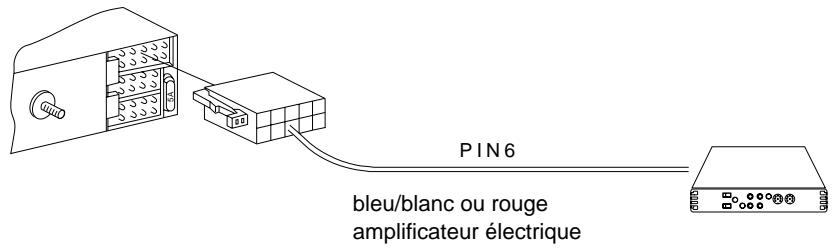

PIN6 bleu/blanc ou rouge amplificateur électriqueCâble de commande (amplificateur)

Le câble de commande est la sortie positive commutée pour des composants externes, p.ex. amplificateur/égaliseur, charge maximum < 150 mA. Ne pas connecter le câble de commande à la borne 15 (plus commuté) ou à la borne 30 (plus permanent).
Note: les étriers verrouillés ne peuvent être enlevés qu'après avoir retiré le poste.
Sous réserve de modifications!
