MODE D'EMPLOI WOODSTOCK DJ BLAUPUNKT

Veuillez tirer les instructions de montage et de raccordement avant de monter votre autoradio.

Débrancher le pôle négatif de la batterie pendant les opérations de montage et de branchement.

Prendre note des indications de sécurité du fabricant du véhicule (airbag, alarmes, ordinateur de bord, dispositifs de blocage des roues).

En perçant des trous, veiller à ce que les éléments du véhicule (batterie, câble, boîte à fusibles) ne soient pas endommagés.

La section du câble positif ne doit pas être inférieure à 2,5 mm.

L'appareil est protégé par un coupe-circuit à action instantanée de 10 A.

La partie latérale de l'autoradio s'échauffe élément pendant le service de l'appareil.

Veiller à ce qu'aucun câble ne se trouve sur le boîtier.

Dans certains véhicules, une fiche à 20 pôles se trouve dans le département. Ne pas connecter cette fiche à l'autoradio.

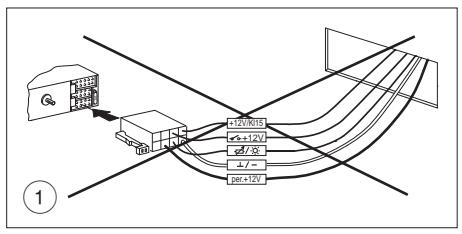

Dans des véhicules Audi/VW, la fiche à 8 pôles prévue dans le véhicule ne doit pas être connectée directement aux autoradios Blaupunkt; sinon le plus permanent donnerait court-circuit à la masse et une piste conductive brûlerait dans l'autoradio.

Branchement de l'autoradio avec le connecteur ISO prévu dans le véhicule

Branchement de l'autoradio avec le câble adaptateur

Branchement de l'autoradio avec le câble adaptateur et le câble de raccordement

Branchement

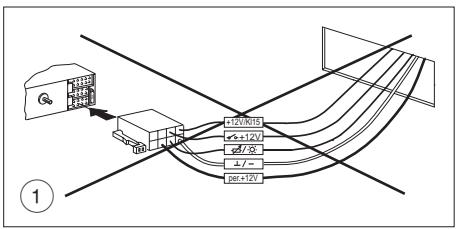

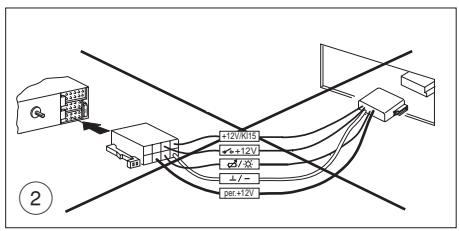

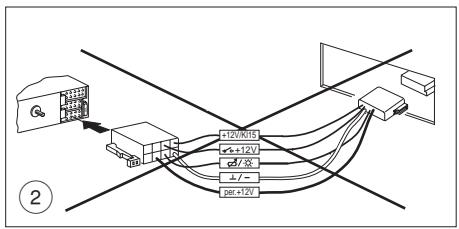

Pour utiliser complètement la puissance de sortie de l'autoradio et afin d'éviter des branchements électriques incorrects en cas de connecteurs ISO prévus dans le véhicule, il est recommandé de ne pas utiliser la connexion positive/négative spécifique au véhicule pour cette autoradio. Des branchements incorrects sont généralement évités par l'utilisation des câbles adaptateurs Blaupunkt spécifiques au véhicule, mais en vue des sections de câbles trop petites dans le véhicule, il faut utiliser le câble de raccordement 7 607 884 093 pour le branchement positif/négatif en plus du câble adaptateur Blaupunkt spécifique au véhicule.

Veuillez en tout cas prendre note des fig. 4, 5.

Avantage : le câblage prévu dans le véhicule n'est pas endommagé.

Branchement positif

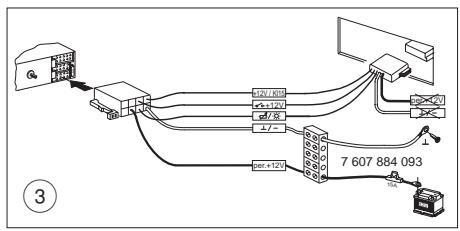

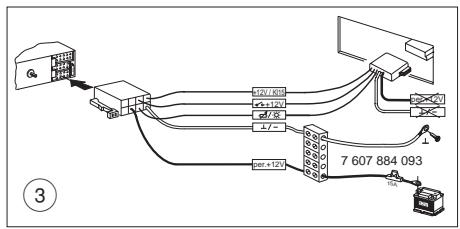

Couper le câble plus permanent au câble adaptateur Blaupunkt spécifique au véhicule, le relier avec le câble de raccordement 7 607 884 093 et brancher directement au pôle positif de la batterie.

Branchement négatif

Ne pas brancher le cable négatif au pole négatif de la batterie.

Couper le cable négatif au cable adaptateur Blaupunkt spécifique au véhicule, le relier avec le cable de raccordement 7 607 884 093 et poser le cable négatif à un point de masse approprié, p. ex. vis ou tôle de carrosserie et couper le point de masse de manière appropriée (ne pas réaliser des anneaux de cables).

Préparation du montage de l'autoradio

L'autoradio est monté dans la découverture prévue par le fabricant du véhicule.

Dégager la découverture d'autoradio (déclipser le vide-poches ou le cache factice) ou réaliser une découverture d'autoradio de 182 × 53 ~mm.

Pour des véhicules à situation de montage différente, Blaupunkt fournit des jours de montage pour des appareils de 50 mm à monter dans les véhicules les plus courants.

Veuillez donc vérifier la situation de montage du véhicule et utiliser le cas échéant un jeu de montage spécifique au véhicule, p. ex. Audi A4/A6/A8: 7 608 0214 73.

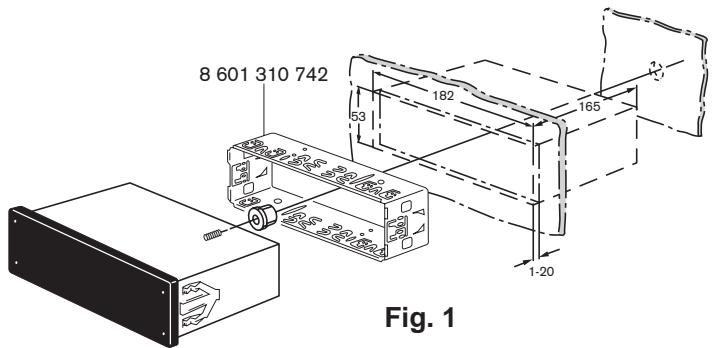

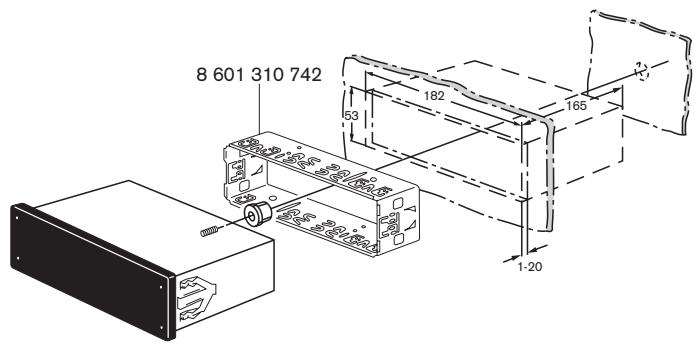

Le support livre avec l'autoradio permet le montage dans des véhicules d'une découpe d'autoradio DIN de 182 × 53 mm, de 165 mm d'espace de montage et d'une épaisseur du tableau de bord de 1 à 20 mm dans la zone des colliers de fixation, voir fig. 1.

Saisir derrière la découpe d'autoradio et vérifier lesquels des colliers de fixation peuvent être pliés.

Note: si possible, plier tous les colliers de fixation.

Insérer le support dans la découpe et plier les colliers de fixation à l'aide d'un tournevis, voir fig. 1, 2.

Branchement voir page 4 ou 5 ou 6

Conseils de branchement Fig. 4

Branchement positif/négatif avec le câble adaptateur spécifique au véhicule. Fig. 5

Branchement positif/négatif avec le cable de raccordement 7607884093 Fig. 5a

Branchement de l'égaliseur ou de l'amplificateur, (CINCH)...... Fig. 6 Ne pas connecter le câble de commande à la borne 15 (plus commuté) ou à la borne 30 (plus permanent), charge maximum < 150 mA.

Branchement du haut-parleur 4 AL (4 ohms/35 watts)......... Fig. 7 LF = Av. gauche, RF = Av. droite, LR = Arr. gauche, RR = Arr. droite

Branchement de lecteur CD, CDC-A06 Fig. 8

Raccordement de la télécommande IR RC-06/CDC-A06....... Fig. 9

Utiliser le câble de raccordement livré avec la télécommande IR. Le cas échéant, le câble de raccordement 7 607 647 093 et 7 607 648 000.

Branchement avec le tiroir extractible prévu dans le véhicule

Dans les véhicules pourvus d'un tiroir extractible (p. ex. Opel), démonter le tiroir et utiliser le câble adaptateur.

Montage de l'autoradio

Insérer l'autoradio par devant dans le support et pousser à fond jusqu'à ce

que les ressorts latéraux à cran d'arrêt à droite et à gauche s'arrêtent (clic distinct audible).

Démontage de l'autoradio

Insérer l'étrier à gauche et à droite dans les trous prévus dans le cache et enfoncer jusqu'à ce qu'un clic distinct soit audible (ressorts latéraux déverrouillés).

Retirer le poste sur les deux étriers, voir fig. 3.

Note: les étriers verrouillés ne peuvent être enlevés qu'après avoir retiré le poste.

DNC (masquage du bruit de roulement)

Le réglage de l'égaliseur et l'étalonnage DNC (masquage du bruit de roulement) sont décrits dans le mode d'emploi.

Sous réserve de modifications!

8622400943 Fig. 1

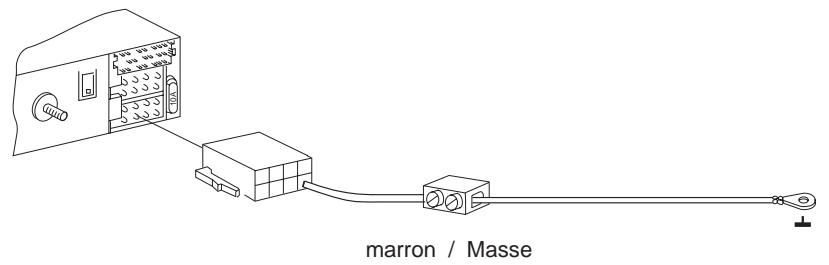

Connexion à la masse (ground)

Ne pas connecter le cable de mise à la masse au pôle négatif de la batterie. Poser le cable de mise à la masse à un point masse approprié (vis ou tôle de carrosserie) et couper le point masse conformément. Dénuder le cable de mise à la masse et fixer la cosse de cable à crampons (le cas échéant ressouder). Gratter la surface de contact du point masse et graisser avec de la graisse de graphite (important pour assurer une bonne connexion à la masse). Visser le cable de mise à la masse.

Connexion du câble positif (ACC +12 v)

(Ignition)

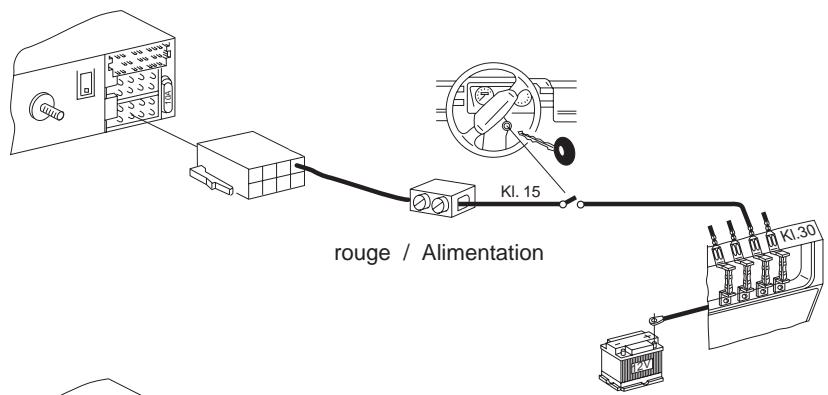

Lorsque le câble positif est connecté au portefusible borne 15 (plus commuté par la serrure de contact) derrière le fusible, l'autoradio peut être mise en et hors service par l'allumage. Par ailleurs, le poste se met automatiquement hors service au bout d'une heure pour préserver la batterie. La logique d'heure n'est pas activée en cas de connexion de plus permanent (borne 30).

Connexion de plus en plus permanente

(Batterie +12 V)

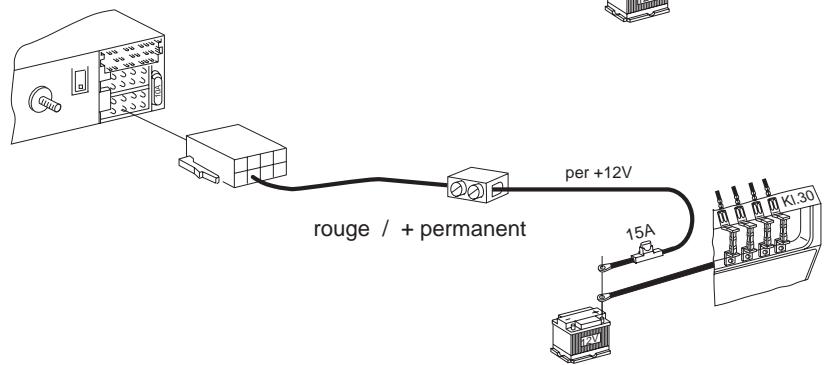

Ne pas connecter le câble positif prévu dans le véhicule. Poser le câble positif (rouge) d'une section importante (2,5 mm²) vers la batterie (ne pas poser le câble à proximité immédiate des faisceaux de câbles). Connecter le portefusible pour protéger le câble positif et le connecter au pôle positif de la batterie (le cas échéant percer un trou dans le tablier d'auvent et utiliser le passe-câble). Pour le montage, emballer la bobine de chocol en produit alveolaire.

Cable de commande

(Power Antenna +)

Le câble de commande est la sortie positive commutée pour des composants externes, p. ex. antenne de moteur, charge maximale < 150mA. Ne pas connecter le câble de commande à la borne 15 (plus commuté) ou à la borne 30 (plus permanent).

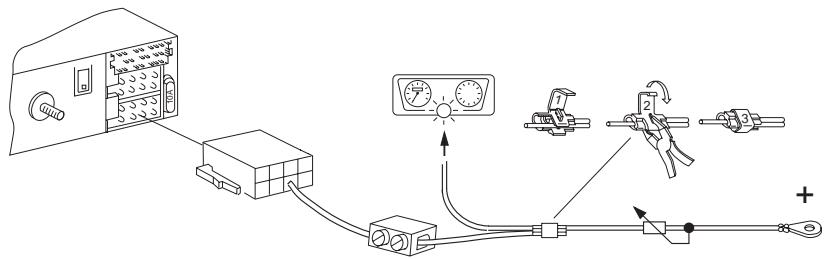

Connexion d'illumination pour des véhicules à illumination du tableau de bord régleable (réglé par positif).

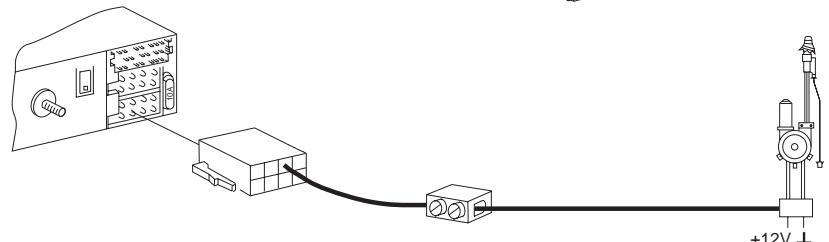

jaune/vert / Antenne électrique

orange / Illumination

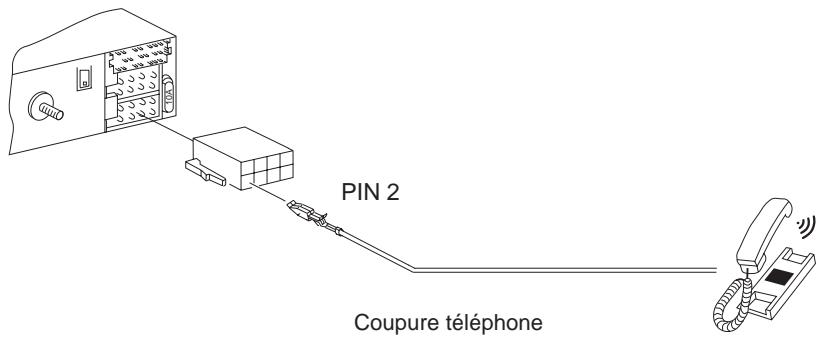

Atténuation sonore du téléphone (low)

En cas de connexion d'un téléphone, le volume sonore de l'autoradio est atténué pendant une conversation téléphonique.

Note: les étriers verrouillés ne peuvent être enlevés qu'après avoir le poste.

Sous réserve de modifications!
