Type d'appareil	Enceinte audio
Usage	Car HiFi
Composants	Haut-parleur large bande
Diamètre	Non précisé
Impédance	Non précisé
Puissance nominale	Non précisé
Puissance maximale	Non précisé
Réponse en fréquence	Non précisé
Sensibilité	Non précisé
Matériau de la membrane	Non précisé
Type de montage	Standard à vis
Connecteurs	Bornier à vis
Technologie	EXP et SAC
Couleur	Gris / Noir
Poids	Non précisé
Dimensions	Non précisé

FOIRE AUX QUESTIONS - VX 170.4 BLAUPUNKT

Comment puis-je installer le BLAUPUNKT VX 170.4 dans ma voiture ?

Pour installer le BLAUPUNKT VX 170.4, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation de votre voiture avant de commencer et de suivre le schéma de câblage approprié.

Que faire si le BLAUPUNKT VX 170.4 ne s'allume pas ?

Vérifiez que l'alimentation est correctement connectée et que le fusible n'est pas grillé. Assurez-vous également que le bouton d'alimentation est en position 'on'.

Comment puis-je régler la qualité sonore du BLAUPUNKT VX 170.4 ?

Utilisez les contrôles de tonalité et d'égalisation sur le panneau avant pour ajuster les basses, les médiums et les aigus selon vos préférences.

Est-ce que le BLAUPUNKT VX 170.4 est compatible avec tous les types de haut-parleurs ?

Le BLAUPUNKT VX 170.4 est compatible avec la plupart des haut-parleurs de voiture standard. Assurez-vous que les spécifications des haut-parleurs correspondent à la puissance de l'amplificateur.

Pourquoi le son du BLAUPUNKT VX 170.4 est-il distordu ?

La distorsion peut être causée par un volume trop élevé ou un mauvais câblage. Réduisez le volume et vérifiez que tous les câbles sont correctement connectés.

Comment puis-je résoudre un problème de surchauffe avec le BLAUPUNKT VX 170.4 ?

Assurez-vous que l'amplificateur est installé dans un endroit bien ventilé. Si l'appareil surchauffe, réduisez le volume ou vérifiez la résistance des haut-parleurs.

Où puis-je trouver le manuel d'utilisation du BLAUPUNKT VX 170.4 ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de Blaupunkt.

Comment puis-je contacter le service client de Blaupunkt ?

Vous pouvez contacter le service client de Blaupunkt via leur site internet ou par téléphone. Les coordonnées sont disponibles sur leur page de contact.

MODE D'EMPLOI VX 170.4 BLAUPUNKT

Nous vous félicitons pour l'acquisition de votre nouveau produit Velocity!

Nos ingénieurs ont, après un travail de conception et de développement intensif, créé les nouveaux haut-parleurs de la gamme Velocity qui offrent une qualite de son optimale. Afin de garantir la haute qualite du systeme et la fiabilite de ce dernier, nous vous recommendons de faire installer les haut-parleurs de la gamme Velocity par un revendeur autorise de produits Velocity.

Pour de plus amples informations relatives à nos produits Velocity, veuillez consulter notre page sur Internet à l'adresse suivante: http://www.speedy.de

Indications de sécurité

Veuillez dire les instructions de montage et de raccordement avant de monter votre haut- parleur.

Débrancher le pôle négatif de la batterie pendant les opérations de montage et de branchement.

Prendre note des indications de sécurité du fabricant du vehicule (airbag, alarmes, ordinateur de bord, dispositifs de blocage des roues). En percent des troux, veiller à ce que les éléments du vehicule (batte rie, cable, boîte à fusibles) ne soient pas endommagés.

QUALITE DU SON ET VOLUME

QUALITE DU SON

Pour un système audio de haute qualité, on réalise une reproduction originale avec une courbe de fréquence exacte et un staging précis, c'est-à-dire la reproduction d'un événement sonore précis avec une longueur, une amplitude et une profondeur bien définie. Une courbe de fréquence linéaire produit alors les aigus, tels que les cymbales et les voix humaines, ainsi que la plupart des instruments en une qualité authenticate - même lessons très graves des synthétiseurs et tambours. En outre, la couleur du son (la reproduction précise d'un instrument), la linéarité (qualité uniforme du son indépendamment du volume d'écoute) et la pureté du son (reproduction sans distorsion du signal original) revêtent une grande importance. Les haut-parleurs Velocity offrent ces caractéristiques avec une courbe de fréquence particulièrement linéaire et des distorsions très basses.

Un bon „staging“ donne l'impression d'une scène avec différentes sources acoustiques et cree ainsi une image acoustique avec une longueur, une amplitude et une profondeur definite. La notion „imaging“ (représentation spatiale de la disposition des instruments) déscrit la capacité du système audio à affecter les voix et instruments correctement et de façon réalisé tel que sur une scène imaginaire. Ici aussi, les haut-parleurs Velocity réalisent des résultats fascinants, car ils assurent avec le montage coude des tweeters et la courbe de fréquence linéaire, même pour des angles de rayonnement relativement grands, une reproduction particulièrement naturelle du son.

CONFIGURATION A MULTIPLES CANAUX / HIGHPOWER

MONTAGE DE HAUT-PARLEURS DE COMPOSANTS

Les critères les plus importants pour le montage des haut-parleurs de composants sont les suivants:

• Agencement correct des haut-parleurs
• Montage des haut-parleurs sur une base fixe
• Arête étanche à l'air du haut-parleur pour graves de l'avant vers l'arrière
• Protection suffisante des haut-parleurs
• Câblage correct des haut-parleurs

Plus les fréquences reproduites sont graves, plus la surface de base doit être fixe, car une base vibrante agira comme un haut-parleur supplémentaire et créée des sons non désirsés. Ce son secondaire peut entraver considérablement la qualité du son souhaité lui-même de telle sorte que, pour certains haut-parleurs, il en résultat une image sourde ou distourdue. Il est essentiel que le système soit étanché à l'air, isolant les ondes acoustiques sortant du haut-parle vers l'arrière des ondes acoustiques émises vers l'avant, ici afin que la réponse des graves ne soit pas entravée et que le haut-parle pour aiguis ne donne pas un son „creux".

Le montage du haut-parleur pour aigus est de loin moins problématique, car il ne nécessite pas un étanchement à l'air et ne vibre pratiquement pas. Les cables du haut-parleur doivent être séparées des cables électriques du vehicule et d'autres systèmes, ici afin d'éviter les dérangements étrangers. Prière d'utiliser des cables avec une section de 2,5 à 4 mm².

MONTAGE DU HAUT-PARLEUR POUR GRAVES DANS LE VEHICULE

MONTAGE DU HAUT-PARLEUR POUR GRAVES AUX ENDROITS PREVUS

La plupart des vehicules disponibles actuelles sur le marché disposant de couvercles de haut-parleurs intégrés adaptés harmonieusement au style de l'intérieur. Les couvercles sont en règle générale fixés à l'aide de

petites vis ou d'étriers de ressort. Pour démonter un couvercle fixé par étrier, soulever prudemment le couvercle avec un tournevis pour vis à têtes fendues (certains couvercles sont intégrés de manière fixe dans le revêtement de la portière du vehicule, ce qui nécessite alors le demontage complet du revêtement de la portière avant de pouvoir acceder au haut-parleur installé). Àprous avoir accédé au haut-parleur, l'enlever et le replacer par le haut-parleur Velocity.

MONTAGE SUR LA TABLETTE ARRIERE

Le montage sur la tablette arrête ou sur les couvercles de bagages est également possible sans aucune difficulté avec ces haut-parleurs, car les haut-parleurs pour graves passent le plus souvent dans les trouès de montage existants et ne nécessitant qu'un gabarit adaptateur que vous pouze soit acheter fini ou découvert dans une piece de bois.

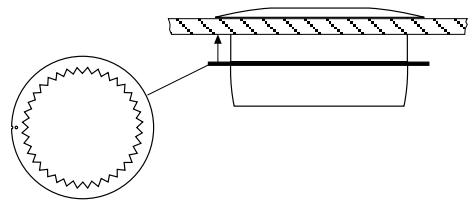

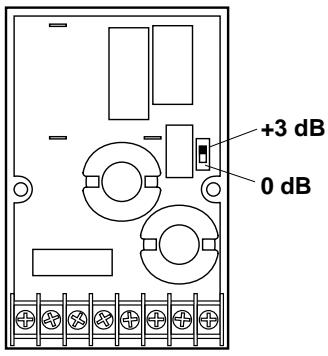

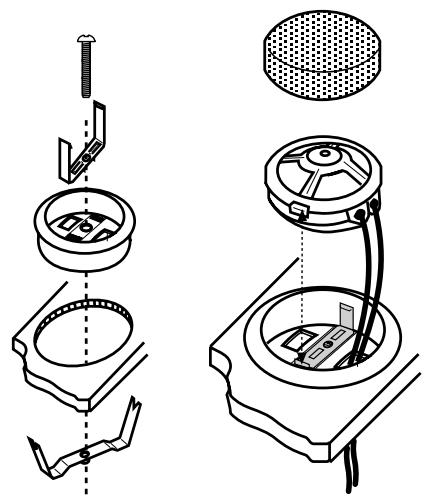

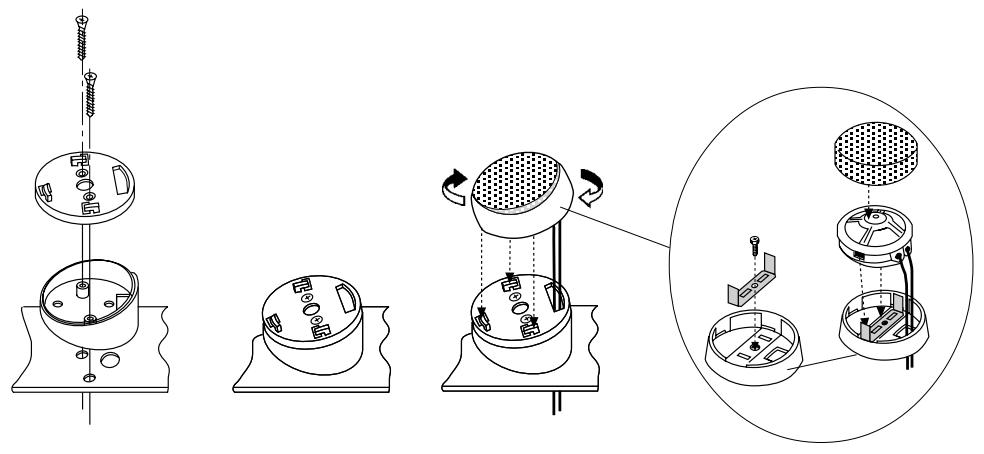

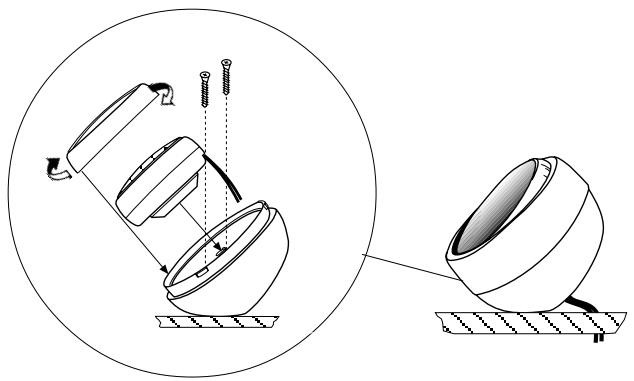

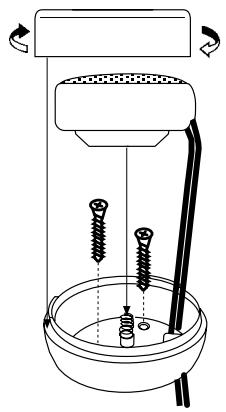

MONTAGE DU HAUT-PARLEUR POUR AIGUS DANS LE VEHICULE (cf. page 8/9)

Si les travaux d'installation ont eté correctement effectués, les haut-parleurs de composants offrent pour une gamme de fréquence étendue une image acoustique extrémement authenticate, avec simultanément une affectation exacte des différentes sources sonores. Le role le plus important est celui que joue l'agencement des haut-parleurs pour aigus. Pour un positionnement optimal des tweeters, nous vous recommandons l'expérience simple suivante:

1. Installez tout d'abord tous les éléments, à l'exception des tweeters (c'est-à-dire les woofers, les filtres de fréquences et le câblage).
2. Demandez à une autre personne de s'asseoir sur le siège de passager, asseyez-vous vous-même sur le siège du conducteur et tenez chacun un tweeter sur le revétement interieur de la portière du vehicule.
3. Choisissez un morceau de musique avec beaucoup d'augus et déplacez les tweeters jusqu'à ce que vous trouviez les positions permettant la meilleure reproduction possible des aigus tout en conservant un bon équilibre entre le canal gauche et le canal droit.

Pour la plupart des vehicules sur le marché, il est recommendé d'incluter les tweeteter à une hauteur moyenne, aussi loin que possible vers l'avant, dans la portière.

1. Vous pouvez maintainant jour à fond du superbe son dans votre voiture!

Toutes modifications réservées

Tweeter level
VX 130.2/ VRX 130.1

F Instructions de montage

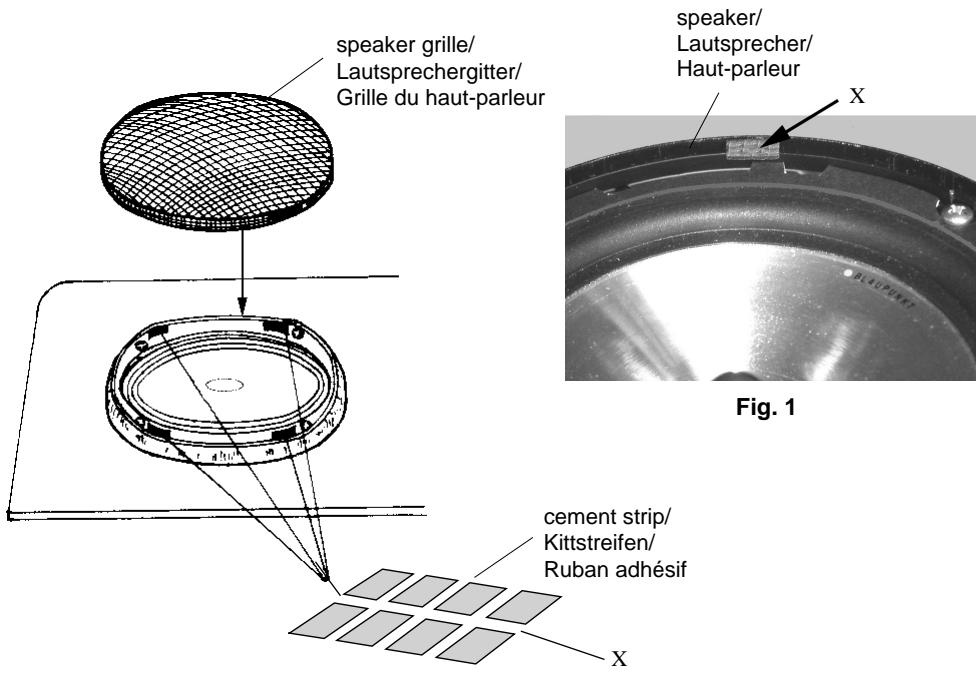

• Presser légèrement 4 pieces par haut-parleur dans la rainure de réception de la grille (voir Fig. 1).
• Poser et presser régulierement la grille.
