Type de produit	Amplificateur audio monop bloc classe A/B
Marque	BLAUPUNKT
Modèle	VPA 11500
Puissance RMS (4 ohms)	1 x 1500 W (THD < 0,006 %)
Puissance RMS (2 ohms)	1 x 2200 W (THD < 0,006 %)
Puissance max (4 ohms)	1 x 3000 W
Puissance max (2 ohms)	1 x 4500 W
Bande passante	10 - 500 Hz
Rapport signal/bruit	> 100 dB/A
Impédance d'entrée	> 10 kOhm
Sensibilité d'entrée	0,2 - 5 V
Filtre passe-bas (Low Pass)	50 - 500 Hz (réglable)
Filtre subsonique (Subsonic)	15 - 50 Hz (réglable)
Bass Boost	0 - 6 dB à 45 Hz
Régulateur de phase	0° / 180°
Télécommande à fil	Oui (pour le niveau des graves)
Dimensions (L x H x P)	700 x 90 x 275 mm
Alimentation	12 V DC, fusible 100 A recommandé
Protection	Voyant vert (marche) / rouge (défaut)
Entretien	Nettoyer le dissipateur thermique avec un chiffon doux sec
Sécurité	Installation par un professionnel obligatoire ; respecter la polarité
Garantie constructeur	Valable dans l'Union Européenne (voir site Blaupunkt)

FOIRE AUX QUESTIONS - VPA 11500 BLAUPUNKT

Quelle est la puissance de l'amplificateur VPA 11500 ?

La puissance RMS est de 1500 W sous 4 ohms et 2200 W sous 2 ohms (THD < 0,006 %). La puissance maximale atteint 3000 W (4 ohms) et 4500 W (2 ohms).

Quel type de filtre est intégré ?

L'amplificateur dispose d'un filtre passe-bas (50-500 Hz), d'un filtre subsonique (15-50 Hz) et d'un Bass Boost réglable (0-6 dB à 45 Hz). Le régulateur de phase offre deux positions : 0° et 180°.

Puis-je utiliser l'amplificateur avec un autoradio sans sortie Cinch ?

Oui, il faut utiliser un adaptateur Cinch-ISO Blaupunkt si votre autoradio ne dispose que de connectique ISO.

Comment régler le niveau des graves à distance ?

Utilisez la télécommande à fil (Remote Gain) fournie. Branchez-la sur le connecteur prévu et réglez le gain des graves depuis votre siège.

Quel câble d'alimentation dois-je utiliser ?

La section du câble positif et négatif ne doit pas être inférieure à 25 mm². Utilisez un porte-fusible de 100 A directement sur la batterie.

Que signifie le voyant rouge sur l'amplificateur ?

Le voyant rouge indique une mise hors circuit due à un défaut (protection activée). Vérifiez les connexions, la polarité et les fusibles.

Comment installer l'amplificateur correctement ?

L'installation doit être réalisée par un professionnel. Montez l'appareil dans un endroit sec et ventilé. Débranchez la batterie avant toute manipulation. Fixez l'amplificateur solidement et utilisez des passe-câbles si nécessaire.

Quelle est l'impédance minimale des haut-parleurs ?

Les haut-parleurs doivent avoir une impédance de 2 à 4 ohms. N'utilisez pas de haut-parleurs avec une impédance inférieure à 2 ohms.

L'amplificateur est-il stable sous 2 ohms ?

Oui, le VPA 11500 est stable sous 2 ohms et peut délivrer jusqu'à 2200 W RMS.

Comment régler le filtre passe-bas pour un subwoofer ?

Placez le commutateur Crossover sur LP et ajustez la fréquence de coupure entre 50 et 500 Hz. Commencez avec le potentiomètre au milieu, puis écoutez et réglez jusqu'à obtenir des graves équilibrés.

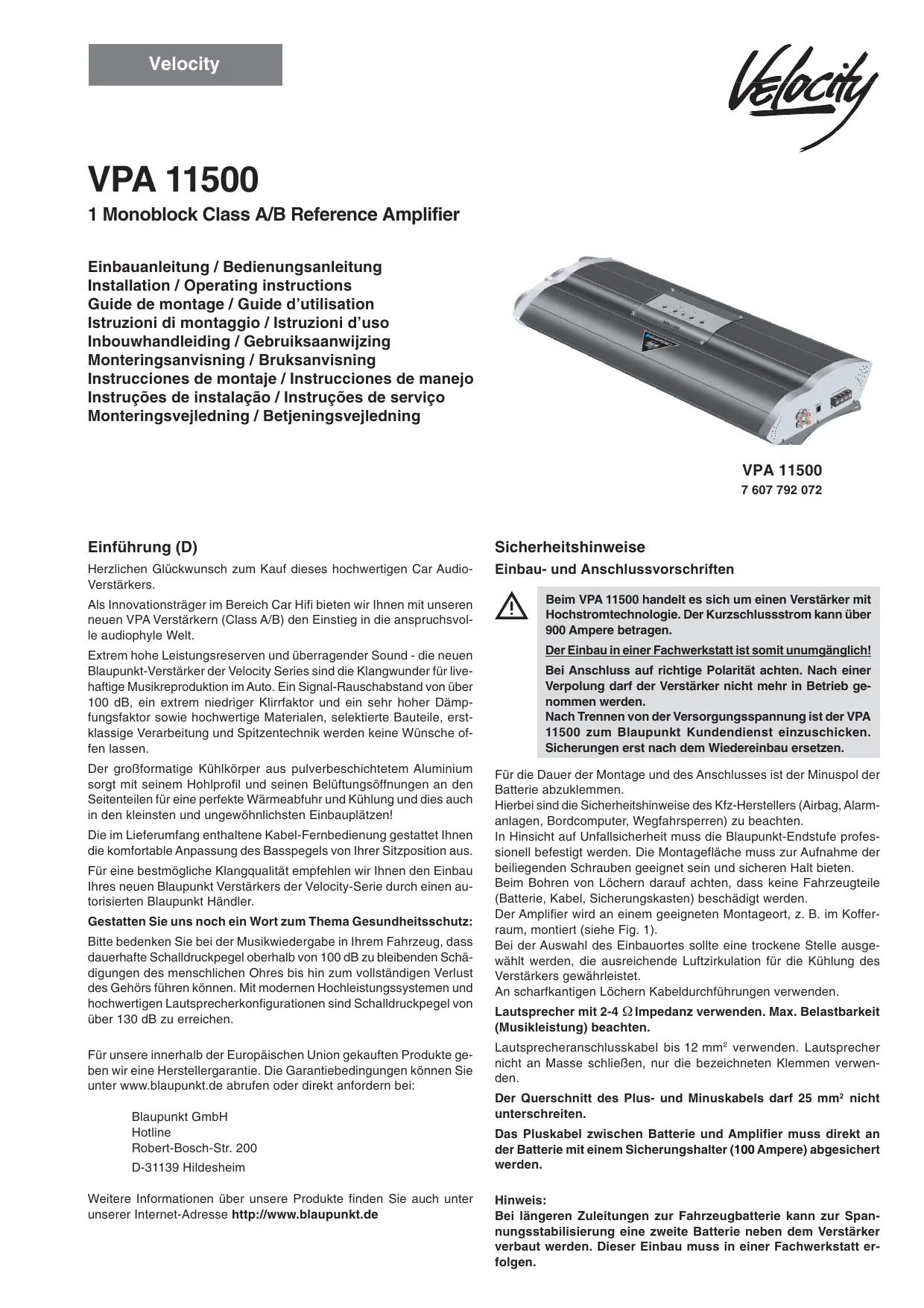

MODE D'EMPLOI VPA 11500 BLAUPUNKT

Toutes nos félicitations pour l'achat de cet amplificateur audio de haute qualité.

En tant que créateur d'innovations dans le domaine de la hi-fi embarquée, nous vous offrons avec no VPA (classe A/B) l'accès au monde audiophile de haut niveau.

Leurs réserves de puissance extrêmement élevées et leur son exceptionnel font de Blaupunkt des séries Velocity de véritables merveilles sonores quant à la reproduction sonore « live » en voiture. Offrant un rapport signal/bruit supérieur à 100 dB, un facteur de distorsion harmonique extrêmement faible, un très haut facteur d'atténuation ainsi que des matériaux de haute qualité, des composants sélectionnés, un traitement de première classe et une technologie de pointe, ils répondent à toutes les exigences.

Le dissipateur thermique de grand format est en aluminium à revêtement par poudre et garantit, avec son profil creux et ses orifices d'aération sur les côtés, un dégagement de la chaleur et un refroidissement parfait, et cela dans les espaces de montage les plus réduits et les moins conventionnels !

La télécommande à fil fournie vous permet de régler confortablement les graves de votre siège.

Pour bénéficier d'une excellente qualité sonore, nous vous conseillons de faire installer votre nouvel amplificateur Blaupunkt de la série Velocity par un revendeur Blaupunkt agréé.

Permettez-nous d'ajouter encore quelques mots en matière de protection de la santé.

Prenez conscience que l'écoute de musique à des niveaux sonores permanents dépassant 100 dB peut endommager votre ouïe de façon irrémédiable, voire même entraîner la perte totale de celle-ci. Avec les systèmes modernes, très puissants, et les haut-parleurs haut de gamme, il est facile de dépasser des niveaux de pression sonore de 130 dB.

Notre garantie constructeur s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouverez les conditions sur notre site : www.blaupunkt.de ou en vous adressant directement à :

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

31139 Hildesheim

Allemagne

Pour tout complément d'informations sur nos produits, consultez notre site Internet à l'adresse : http://www.blaupunkt.de

Consignes d'installation et de connexion

Le VPA 11500 est un amplificateur à haute capacité de courant. Le courant de court-circuit peut être supérieur à 900 ampères.

Il est donc indispensable qu'il soit installé par un service de montage spécialisé !

Observer la polarité lors du branchement. Après une inversion de polarité, l'amplificateur ne doit plus être mis en service.

Renvoyer le VPA 11500 au S.A.V. Blaupunkt après avoir coupé la tension d'alimentation.

Ne remplacer les fusibles qu'après l'avoir remonté.

Débrancher le pôle (-) de la batterie pour toute la durée de l'installation et du branchement en observant les consignes de sécurité du constructeur automobile (airbag, systèmes d'alarme, ordinateur de bord, antidémarrages).

Pour prévenir tout accident, l'étage de sortie doit être fixé de manière professionnelle. La surface de montage doit être appropriée aux vis fournies et offrir un support suffisant.

En perçant les trous, veiller à n'endommager aucune pièce du véhicule (batterie, câbles, boîte à fusibles).

Monter l'amplificateur à un endroit adapté, par exemple sous le coffre (cf. Fig. 1).

Choisir un endroit sec où l'air circule suffisamment pour assurer le refroidissement de l'amplificateur.

Utiliser des passe-câbles si le bord des trous est tranchant.

Utiliser des haut-parleurs ayant une impédance de 2 à 4 Ω. Observer la capacité de charge maximale (puissance nominale).

Utiliser un câble de connexion de haut-parleur de 12mm² max. Ne pas raccorder les haut-parleurs à la masse, utiliser uniquement les bornes marquées.

La section du câble (+) et du câble (-) ne doit pas être inférieure à 25 mm².

Le câble (+) entre la batterie et l'amplificateur doit être protégé directement sur la batterie au moyen d'un porte-fusible (100 A).

Note :

Si les câbles reliés à la batterie du véhicule sont plutôt longs, il est possible d'installer une seconde batterie à côté de l'amplificateur afin de stabiliser la tension. Ce montage doit être effectué dans un atelier spécialisé.

Amplificateur de référence haut de gamme VPA 11500

L'amplificateur est prévu pour être raccordé à des autoradios offrant une connectique Cinch.

Pour les autoradios équipés d'une connectique ISO, prière d'utiliser l'adaptateur Cinch-ISO Blaupunkt.

Utilisations possibles et connexion des haut-parleurs

VPA 11500

Canaux	1
Puiss. max. 4 ohms	1 x 3000 watts
Puiss. max. 2 ohms	1 x 4500 watts
Puiss. RMS 4 ohms	1 x 1500 watts (THD @ < 0,006 %)
Puiss. RMS 2 ohms	1 x 2200 watts (THD @ < 0,006 %)
Bande passante	10 - 500 Hz
Rapport signal/bruit	> 100 dB/A
Impédance	> 10 kOhm
Facteur d'atténuation @ 20 Hz	> 1000
Facteur d'atténuation @ 80 Hz	> 1000
Facteur d'atténuation @ 400 Hz	> 1000
Résistance d'entrée	0,2 - 5 V
Stabilité	2 Ohm
Filtre passage-bas (Low Pass)	50 - 500 Hz
Bass Boost	0-6 dB (45 Hz)
Filtre Sub Sonic	15 - 50 Hz
Régulateur de phase	0/180
Télécommande pour le niveau des graves	Oui
Dimensions
LxHxP (mm)	700 x 90 x 275

Branchement des câbles (+) et (-)

La section du câble (+) et du câble (-) ne doit pas être inférieure à 25 mm².

Utiliser des passe-câbles si les trous percés ont des bords vifs. Bien visser le câble (-) de 25 mm² (vendu dans le commerce) à un point de contact à la masse, libre d'interférence (vis de carrosserie, tôle de carrosserie) (et non pas au pôle (-) de la batterie !). Mettre à nu la surface de contact à la masse en grattant, et la graisser au moyen de graisse graphitée.

Exemples de branchement

Connexion de la tension d'alimentation. Fig. 2

Connexion à des autoradios avec sortie Cinch. Fig. 3

haut-parleurs. Fig. 3

Connexion des haut-parleurs. Fig. 4

Connexion de la télécommande à fil (REMOTE GAIN)...... Fig. 5

En cas de connexion au moyen des connecteurs Cinch ou haut-parleur de l'autoradio, le câble de commutation doit être raccordé au +12V.

Bouton de réglage LEVEL

Le bouton de réglage LEVEL permet de régler la sensibilité d'entrée de l'étage de sortie Velocity sur la tension de la sortie préampli de votre autoradio.

La plage de réglage va de 0,2 V à 5 V.

Si l'autoradio a été fabriqué par un autre constructeur, régler la sensibilité d'entrée en fonction des indications données par le constructeur.

Notez que le bouton de réglage LEVEL ne règle pas le volume !

Remote Gain

Connecteur réservé à la télécommande à fil (5 m) fournie.

Permet de commander à distance le GAIN (niveau des graves) (cf. Fig. 5).

Pour utiliser la télécommande, l'usage d'un filtre passe-bas est requis (commutateur Crossover placé sur LP).

Entrées préampli pour le canal droit (right) et gauche (left). Pour le branchement, utilisez des câbles cinch/RCA haut de gamme.

Sorties permettant de brancher un autre amplificateur (formation de chaînes d'amplificateurs). Pour le branchement, utilisez des câbles Cinch/RCA Velocity haut de gamme.

Commutateurs LP / FLAT

Avant de procéder à l'installation, sélectionnez le commutateur Crossover de l'étage de sortie pour régler le filtre passe-bas (LP) ou la gamme complète (FLAT). La position FLAT signifie que toute la bande passante sera utilisée à la sortie.

Il est conseillé d'utiliser le séparateur de fréquences intégré sur le système sonore à canaux multiples avec subwoofer séparé.

Afin d'utiliser au moins un subwoofer et d'atteindre la meilleure tonalité, il est nécessaire de le découpler en fréquences pour lui amener uniquement les fréquences basses (graves).

Pour ce faire, sélectionnez le filtre passe-bas (LP) et réglez la fréquence supérieure entre 50 Hz et 250 Hz à l'aide du potentiomètre de fréquence de coupure. Chaque subwoofer est ainsi découplé de manière optimale.

Pour assurer un réglage acoustique précis du coupleur, nous vous recommandons de prendre contact avec un revendeur spécialisé Blaupunkt.

Il est absolument nécessaire de prendre en compte les données techniques des haut-parleurs utilisés lors du réglage du séparateur de fréquences.

Réglage de la fréquence de recouvrement (Low Pass)

Lorsque le répartiteur est activé par le commutateur cross-over (LP), le régulateur permet de régler en continu du filtre sur une valeur entre 50 Hz et 250 Hz. En full-range, ce régulateur est désactivé.

Réglage destiné à un subwoofer

Pour utiliser correctement un subwoofer et obtenir le meilleur son possible, il est nécessaire de le délimiter sur le plan fréquentiel pour ne lui acheminer que les fréquences basses (graves).

1. Sur l'amplificateur, mettez d'abord minimum et le bouton de réglage de fréquences LOW PASS au milieu.
2. Écoutez d'abord une musique qui vous est connue, contenant en partie des basses profondes (par exemple de la musique pop) avec votre autoradio. Maintenant, augmentez lentement le volume du subwoofer en tournant l'amplificateur dans le sens des aiguilles d'une montre, jusqu'à ce que la musique soit équilibrée sur le plan de la tonalité, les graves n'étant ni faibles ni accentués.
3. Faites maintenant attention au rapport entre les voix masculines graves et les graves supérieures, et au rapport entre les graves supérieures (kickbass) et les graves profondes. Dans le meilleur des cas, la basse devrait pétiller et restituer des graves inférieures.

nettes et les voix masculines devraient paraître ni grêles ni trop gonflées. Si la tonalité répond à vos attentes, mettez fin à la mise au point. Dans le cas contraire, procédez comme décrit aux paragraphes 4. et 5.

1. Si les voix masculines sont gonflées ou si les graves profondes sont trop faibles, il est conseillé de tourner inimum et de reprendre la mise au point à partir du paragraphe 2.
2. Si la basse est profonde, mais pas nette et vrombissante, ou si les voix masculines sont trop grêles, tournez aximum. Continuez ensuite la mise au point à partir du paragraphe 2.
3. Le régulateur de phase doit être réglé de façon à ce que les basses s'intègrent le mieux possible à l'image sonore et ne soient pas perceptibles comme source individuelle.

Pour le réglage acoustique précis , nous vous recommandons de consulter un revendeur Blaupunkt.

Les caractéristiques techniques des haut-parleurs utilisés doivent être prises en considération pendant la mise au point .

Bass boost

Le bouton de réglage Bass Boost (Amplification des basses) permet de régler la restitution des basses de l'amplificateur Blaupunkt. La plage de réglage va de 0 dB à +6 dB.

Subsonic

Le filtre Subsonic sert au fonctionnement de l'amplificateur quand un subwoofer est connecté. Ce filtre peut être réglé pour protéger le subwoofer d'une surcharge mécanique due aux fréquences basses n'appartenant plus au domaine de l'audible.

Fusibles intégrés (FUSE)

L'étage de sortie et le système électrique complet sont protégés en cas de défaillance par les fusibles (FUSE) intégrés dans l'amplificateur. En cas de remplacement d'un fusible, ne jamais ponter les fusibles ou les remplacer par d'autres représentant une intensité supérieure.

Voyant de fonctionnement (POWER / PROTECTION)

Feu vert : Étage de sortie allumé, état de fonctionnement normal.

Lumière rouge : Étage de sortie mis hors circuit à cause d'un défaut.
