C847MS-E33 - Carte mère MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Série	C847IS-P33 / C807IS-P33
Modèle	MS-7836 (v1.x)
Format	Non précisé
Socket processeur	Non précisé
Chipset	Non précisé
Support mémoire	Non précisé
Nombre de slots mémoire	Non précisé
Type de mémoire	Non précisé
Connecteurs d'extension	Non précisé
Ports USB	Non précisé
Connecteurs SATA	Non précisé
Audio intégré	Non précisé
Réseau intégré	Non précisé
Alimentation	Non précisé
Dimensions	Non précisé

FOIRE AUX QUESTIONS - C847MS-E33 MSI

Comment installer le MSI C847MS-E33 sur ma carte mère ?

Pour installer le MSI C847MS-E33, assurez-vous que votre carte mère est compatible avec le format Mini-ITX. Placez le processeur dans le socket, appliquez de la pâte thermique et fixez le dissipateur thermique. Ensuite, insérez la mémoire RAM dans les emplacements appropriés.

Quels types de mémoire RAM sont compatibles avec le MSI C847MS-E33 ?

Le MSI C847MS-E33 supporte la mémoire DDR3 avec une capacité maximale de 16 Go. Veillez à utiliser des modules compatibles avec une vitesse de 1066 MHz ou 1333 MHz.

Comment résoudre les problèmes d'affichage avec le MSI C847MS-E33 ?

Si vous rencontrez des problèmes d'affichage, vérifiez d'abord que la carte graphique est correctement installée. Assurez-vous également que le câble d'affichage est bien connecté. Essayez de réinitialiser le BIOS si le problème persiste.

Le système ne démarre pas, que faire ?

Si le système ne démarre pas, vérifiez les connexions d'alimentation et assurez-vous que la mémoire RAM et le processeur sont bien installés. Vous pouvez également essayer de retirer tous les périphériques non essentiels pour identifier un éventuel conflit.

Comment mettre à jour le BIOS du MSI C847MS-E33 ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site Web de MSI. Copiez le fichier sur une clé USB, redémarrez votre ordinateur et accédez au BIOS en appuyant sur 'Del'. Utilisez l'option de mise à jour du BIOS pour sélectionner le fichier sur la clé USB.

Quelle est la capacité maximale de stockage pour le MSI C847MS-E33 ?

Le MSI C847MS-E33 prend en charge plusieurs dispositifs de stockage, avec une capacité maximale de 2 To par disque dur ou SSD sur ses ports SATA.

Comment vérifier la température du processeur sur le MSI C847MS-E33 ?

Vous pouvez vérifier la température du processeur via le BIOS ou en utilisant un logiciel de surveillance des températures comme HWMonitor ou Core Temp une fois que le système d'exploitation est opérationnel.

Quels sont les ports d'extension disponibles sur le MSI C847MS-E33 ?

Le MSI C847MS-E33 dispose d'un slot PCI Express x16 et d'un slot PCI pour les cartes d'extension. Assurez-vous de vérifier la compatibilité des cartes que vous souhaitez installer.

MODE D'EMPLOI C847MS-E33 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ici...

Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et Electroniques, directive 2002/96/EC, prénant effet le 13 août 2005, que les produits électriques et Electroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de recuperer certains produits en fin de vie. MSI prenda en compte cette exigence relative au return des produits en fin de vie au sein de la communauté Européenne. Par conséquent vous pouvez returner locally ces matériels dans les points de collecte.

PYCCKNI

KomnaHnM SMI pneInpnHmHaT aKTHbHbIe DeCTBn no 3aunite OkpykaOuoue cpeBly, NOtOMy HANOMHAm BAM, VTO...

B COOTBETCTBNI C dIpeKTHIBO EBpONeCKORo CoHOa (EC) no ppeDToBpaUeHINo 3arpy3HENH ONkpykaOHcpeCbeN IcNOJb3OBaHbMbI eNMeTtckcHMM IN 3eKTPHOHBM O6OpDObAHUe (dIpeKTHBA WEEE 2002/96/EC), BCTNuAIOueB Cnly 13 ABvcta 2005 roda, n3dEIny, oTHocAunecr K 3eKTPuYeCKOMy I 3eKTPHOHOMO O6OpDObAHIO, H MOrYr PaccMaTPBAtCbS KAK b6ITBOi MYCOP, NTO3OMY npOn3BOIDNTEN BiUwnepePcUNHOrO 3eKTPHOHOrO 6OpDyOBaHnR 063aHbI npInHMATB erO nIpepeAobTKn O NOKCHAHm cPcoka cLyXkb. MSI 063ayetc C6bNDaTbTre6OBaHnO nPiNeM ynpDyukin, npOdaHNO nO mad KMOI MSHa terpHTopIN EC, B nepeApobTKy nO KOHNaCpoka cKyaXkb. Bl Myokete BepHyb 3tn i3dEIny C bNeuaJIaN3IPoABAHbIye NHyKtbl pInema.

ESPANOL

派贝豆德用，实哉时，贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

音云人

iEeHnueoHaeHaeRlJxOeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHAE

Boot

iEeHnueoHaeFbHtJGHTOJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUeHJUe

Save & Exit

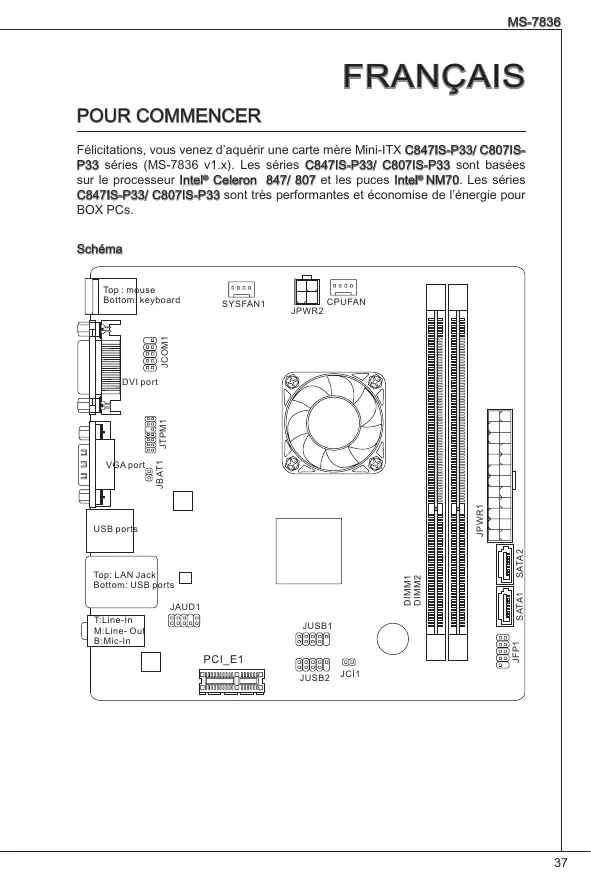

Félicitations, vous venez d'acquérir une carte mère Mini-ITX C847IS-P33/ C807IS-P33 séries (MS-7836 v1.x). Les séries C847IS-P33/ C807IS-P33 sont basées sur le processeur Intel® Celeron 847/ 807 et les puce Intel® NM70. Les séries C847IS-P33/ C807IS-P33 sont très performantes et économique de l'énergie pour BOX PCs.

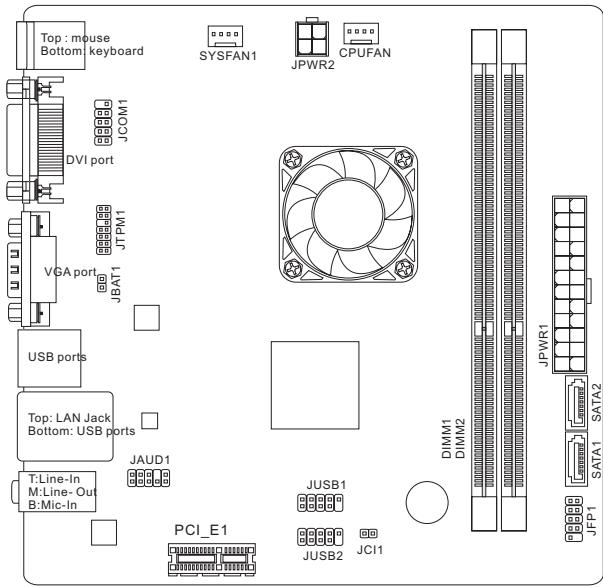

Scheme

SPECIFICATIONS

Proceseurs

Intel® Celeron 847/1.1 GHz/ double-coeur processeurs (C847IS-P33)
Intel® Celeron 807/ 1.5 GHz/ simple-coeur processeurs (C807IS-P33)

Jeux de puces

Puces Intel® NM70

Mémoire supportée

2x DDR3 DIMMs supportet DDR3 1333/ 1066 DRAM (16GB Max)
Supporte le mode double-canal

LAN

Supporte LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E

Audio

HD audio codec intégré par Realtek® ALC887

SATA

1x port SATA 3Gb/s par Intel® NM70
1x port SATA 6Gb/s par Intel® NM70

Connecteurs & Boutons

Panneau arrriere

• 1x port clavier PS/2
• 1x port souris PS/2
• 4x ports USB 2.0
• 1x port LAN
• 1x port VGA
• 1x port DVI-D
• 3x ports audio

Connecteurs intégrés

• 2x connecteurs USB 2.0
• 1x connecteur audio avant
• 1x connecteur de Module TPM
• 1x connecteur Squirrel
• 1x connecteur Chassis Intrusion

Emplacements

1x emplacement PCIe 2.0 x1

Dimension

• Mini-ITX (17.0 cm × 17.0 cm)

Trous taraudés de montage

4x trous demontage

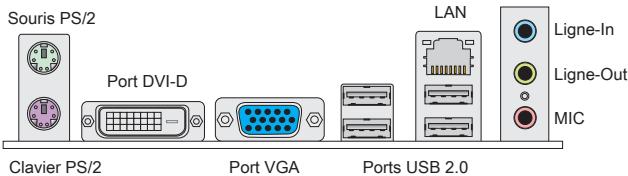

PANNEAU ARRIÈRE

Le panneau arrêté dispose les connecteurs suivants :

IMPORTANT

Pour atteindre l'effet de son 8-canal, le 7ème et 8ème canal doivent être sortis du panneau avant.

Pour plus d'information sur les composants compatibles, veuillez visitor

http://www.msi.com/service/test-report

Si vous désírez acheter des accessoires et vous avez besoin de numéro des pieces, vous pouvez chercher sur la page website et tracer les détails sur notre adresse ci-dessous http://www.msi.com/index.php

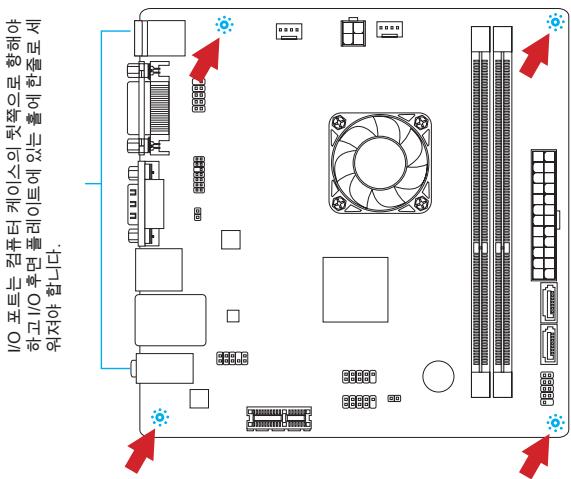

Trous Taraudes de Montage

Avant d'instructoryeroute merte, il faut d'abord installer les socles de montage nécessaires sur le plateau de montage du boitier de l'ordinateur. Si la boitier de l'ordinateur est accompagne par un panneau Entree/ Sortie arrriere, veuilliez utiliser celui ci doit que celui qui est fournit par defaut dans la boite de la carte merte. Le panneau Entree/ Sortie arrriere doit se fixer facilement dans la boitier sans recouir a des vis. Alignnez les socles de montage du plateau avec les trous taraudés de la carte merte et securise la carte merte avec les vis fournies avec le boitier de l'ordinateur. L'emplacement des trous taraudés de la carte est montré ci-dessous. Pour plus d'information, veuilliez vous reférer au manuel de votre boitier ordinateur.

IMPORTANT

• Installez la carte mère sur une surface plate et propre.
• Pour prévenir tous dommages à la carte mère, veillez à n'avoiraucun contact entre la carte mère et le boitier de l'ordinateur hormis les socles de montage.
• Veuillez vous assurer qu'il n'y pas de composant en métal mis sur la carte ou dans la boîte ordinateur qui entraîrerait un court circuit à la carte mère.

Installation des modules de mémoire

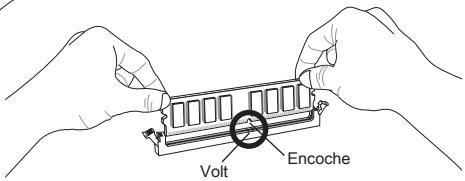

1. Déverouillez l'emplacement DIMM en repoussant les pinces de montage sur le côte. Insérez verticalement le module de mémoire dans l'emplacement DIMM. Le module de mémoire possée une seule encoche en son centre sur le bas et ne s'adaptera que s'il est orienté de la manière convenable à l'emplacement DIMM.

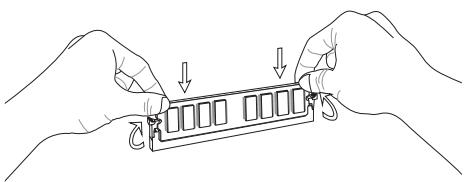

2. Poussez le module de mémoire profondement dans l'emplacement DIMM. Les pince plastiques de chaque côté de l'emplacement DIMM se ferment automatiquement lorsque le module de mémoire est correctement posé et vous entendrez un clic.
3. Vérifiez manuellement si le module de mémoire a été verrouillée en place par les pincees d'emplacement DIMM sur les côts.

IMPORTANT

• Au mode double-canal, assurez-vous d'installer les modules de mémoire du même type et de la même densité.
• A cause de la limitation du matériel, vous doivent suivir les procédures d'installation : d'abord les modules de mémoire, ensuite la carte graphique. Pendant le démontage, enlevée d'abord la carte mère si nécessaire.

JPWR1: Connecteur d'alimentation ATX 24-pin

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela assurez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez alors l'alimentation d'énergie dans le connecteur.

JPWR2: Connecteur d'alimentation ATX 4-pin

Le connecteur d'alimentation de 12V sert à alimenter le CPU.

IMPORTANT

Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour assurer une stabilité de la carte mère.

CPUFAN, SYSFAN1: Connecteurs d'alimentation du ventilateur

Les connecteurs d'alimentation du système de refroidissement suportent un système de refroidissement de +12V. Lors de la connexion du cable, assurez-vous que le fil soit posit et connecté au +12V; le cable noir connecté au GND. Si la carte mère possée un chipset System Hardware Monitor intégré, vous doivent utiliser un ventilateur ayant ces caractéristiques si bous voulez contrôler le ventilateur du CPU.

CPUFAN

SYSFAN1

SATA1~2:Connecteur SATA

Ce connecteur est un port d'interface de Serial ATA haut débit. Chaque connecteur peut être relié à un apparéil SATA. Les apparéils SATA sont des disques durs (HD), lecteurs d'état solid (SSD), et lecteurs optiques (CD/DVD/Blu-Ray).

SATA1 (6Gb/s, par Intel® NM70)

SATA2 (3Gb/s, par Intel® NM70)

IMPORTANT

• Veuiliez ne pas tordre le cable SATA à 90-degrés. Cela pourrait l'endommager et entrainer la perte de données lors des phases de transfert de celles-ci.
• Les câbles SATA en ont des prises identiques sur chaque côte. Néanmoins, il est recommendé de connecter la prise plate sur la carte mère pour un gain d'espace.

JFP1: Connecteurs Panneau avant

Ces connecteurs sont pour des connexion électriques aux cummutateurs et LEDs. Le JFP1 est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

JCOM1:Connecteur de port serial

Le port serial est un port de communications de haute vitesse de 16550A, qui envoiè/ recoit 16 bytes FIFOs. Vous pouvez attacher un périphérique sérial.

JUSB1, JUSB2: Connecteurs d'extension USB 2.0

Ce connecteur est idéal pour connecter les USB péripérisque d'Interface de haute vitesse tel que USB HDs,amera numérique, lecteur MP3, imprimants modems et etc.

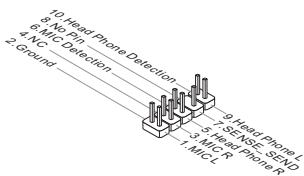

JAUD1: Connecteur audio avant

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

JCI1: Connecteur chassin Intrusion

Ce connecteur est connecté à un cable chassin Instrusion switch. Si le chassin est ouvert, l'interrupteur en informera le système, qui enregistra ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous nevez entrer dans le BIOS et désactiver le record.

JTPM1: Connecteur de Module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module, en option). Veuiliez vous référez au manuel de TPM plate-forme de sécurité pour plus de détails et d'utilisations.

JBAT1: Cavalier d'effacement CMOS

Le CMOS RAM intégré reçoit une alimentation d'une batterie externe qui permet de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement amcorcer OS chaque fois qu'il soit allumé. Si vous voulez effacer la configuration du système, règlez le cavalier pour effacer les données.

Conserver les données

Effacer les données

IMPORTANT

Vous pouc effacer le CMOS RAM en raccourcisant ce cavalier quand le systeme est eteint. Ensuite, ouvriez le cavalier. Evitez d'effacer le CMOS pendant que le systeme est allumé; cela endommagerait la carte mère.

Emplacement PCIe

L'emplacement PCIe supporte la carte d'extension d'Interface PCIe.

Emplacement PCIe 2.0 x1

RéGLAGE BIOS

Lorsque le PC est demarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous appaît à l'écran, appuyez sur < DEL> pour acceder au Setup (Réglage).

Press DEL to enter Setup Menu

(Appuyez sur DEL pour acceder au SETUP)

Si le message disparait avant que vous n'ayez appuyé sur la touche, redémarrez le PC avec l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant sémulanément la combinaison des touches , , and .

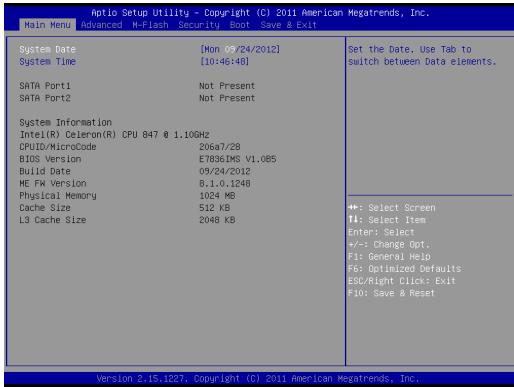

Le barre menu

Main Menu

Utilisiez ce menu pour les configurations du système de base, tel que l'heure, la date.

Advanced

Utilisez ce menu pour régler les objets des fonctions améliorées spéciales.

M-Flash

Utilissez ce menu pour litre/ flash le BIOS du lecteur de stockage (FAT/ FAT32 format unquipment).

Security

Utilisez ce menu pour configurer le mot de passer du superviseur et l'utilisateur.

Boot

Utilisez ce menu pour spécifique la priorité des périhériques de démarrage.

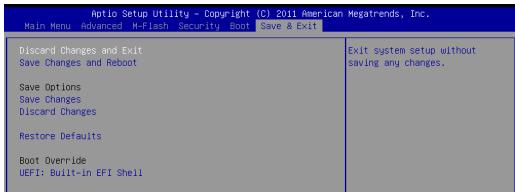

Save & Exit

Ce menu vous permet de charger les valeurs et réglages par défuat dans le BIOS et de quitter l'utilitaire de réglage BIOS avec ou sans les modifications.

Save & Exit

Utilisez ce menu pour abandonner les changements et quitter le réglage.

Save Changes and Reboot

Utilisez ce menu pour conserver les changements et redémarrer le système.

Save Changes

Utilize ce menu pour conserver les changements.

Discard Changes

Utilizez ce menu pour abandonner tous les changements.

Restore Defaults

Utilisez ce menu pour charger les valeurs optimisées par défaut configurées par le vendeur de BIOS.

= = BootOverride = =

Les périmétries de stockage intégrés apparaissent sur ce menu, vous pouvez en prendre un pour le périmérique de démarrage.

REMARQUES D'INSTALLION WINDOWS XP

Cette partie explique comment installer Windows XP avec IDE mode.

Installer Windows XP avec IDE Mode

Vous allez échouer et verrez un écran bleu lors de l'installation Windows XP, parce qu'il n'est pas prévu de l'installer dans le périhérique de stockage avec AHCI mode. Si vous préférez toujours Windows XP comme le système d'exploitation, veillez configurer les menus BIOS suivants.

1. Référez-vous au chapitre REGLAGE BIOS pour acceder au BIOS.
2. Allez au Advanced (Avancé) SATA Mode.
3. Reglez le mode SATA Mode au mode IDE mode.
4. Allez au Save & Exit → Save Changes et Reboot.
5. Installez le système d'exploitation Windows XP.

DEUTSCH

EINLEITUNG
