Type de produit	Lecteur DVD pour véhicule
Marque	Blaupunkt
Modèle	IVDP-01 DVD-PLAYER
Alimentation	12 V CC (11-16 V), masse négative
Consommation électrique	Moins de 2,0 A
Température de fonctionnement	-15°C à +60°C
Sortie vidéo	Composite 1,0 Vcc-75 Ω, connecteur RCA
Sortie audio	2 canaux, 2,0 Vrms sous 600 Ω
Réponse en fréquence audio	20 Hz - 20 kHz
Rapport signal/bruit	90 dB (JIS)
Formats de disque supportés	DVD Vidéo (12/8 cm, simple/double couche), CD DA, CD Vidéo, MP3 CD
Code régional	Voir autocollant sur l'appareil
Fonctions principales	Lecture DVD/VCD/CD, MP3, OSD, audio et sous-titres multilingues, multi-angle, Dolby Digital, répétition, programmation, contrôle parental
Façade détachable	Oui, avec fonction de sécurité
Télécommande	Oui, avec piles AAA
Entrée AV externe	Oui, via prise AV
Nettoyage des disques	Chiffon doux, alcool isopropylique si nécessaire
Entretien	Ne pas démonter, confier à un centre SAV agréé
Sécurité	Produit laser classe 1, éviter exposition à l'humidité, utiliser uniquement accessoires recommandés
Garantie	Valable dans l'Union Européenne, conditions sur www.blaupunkt.de

FOIRE AUX QUESTIONS - IVDP-01 DVD-PLAYER BLAUPUNKT

Comment réinitialiser le lecteur ?

Utilisez un stylo ou un objet métallique fin pour appuyer sur la touche RESET (27) située sur le boîtier. Effectuez cette opération lors de la première mise en service, si les touches ne fonctionnent pas ou si un symbole d'erreur apparaît.

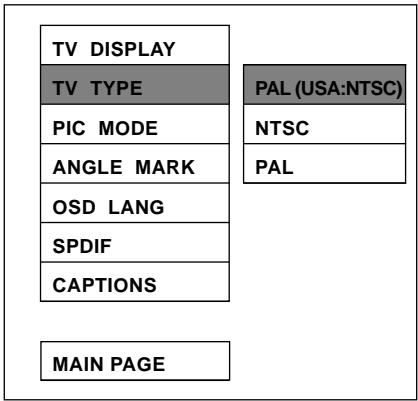

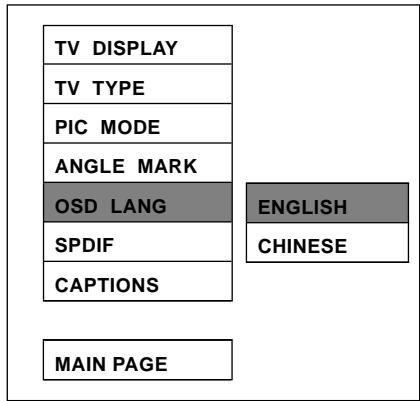

Comment changer la langue de l'affichage OSD ?

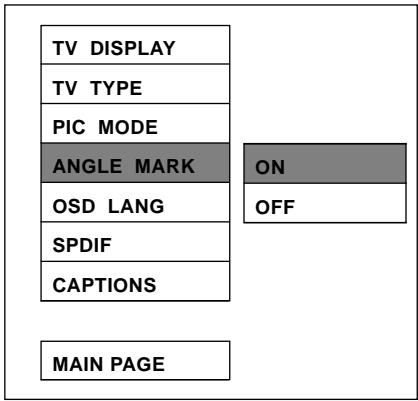

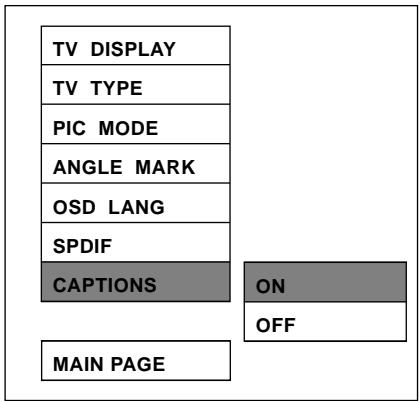

Appuyez sur SETUP en mode stop, sélectionnez 'Installation générale', puis 'OSD LANGUAGE'. Choisissez la langue souhaitée avec les touches Δ/▽ et validez avec ENTER.

Comment utiliser la fonction multi-angle ?

Pendant la lecture d'un DVD compatible, appuyez sur la touche ANGLE de la télécommande. À chaque pression, l'angle de la caméra change. Les disques doivent avoir des scènes enregistrées sous différents angles.

Comment nettoyer un disque rayé ?

Essuyez la surface du disque avec un chiffon doux de l'intérieur vers l'extérieur. Si très sale, utilisez un chiffon légèrement imprégné d'alcool isopropylique. N'utilisez pas de solvants comme l'essence ou les diluants.

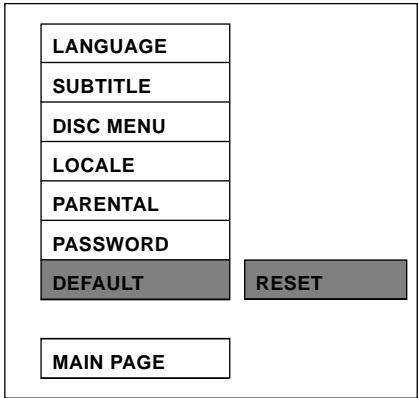

Comment configurer le contrôle parental ?

Appuyez sur SETUP en mode stop, allez dans 'Préférences', sélectionnez 'PARENTAL' et choisissez le niveau souhaité (ex: 3 PG, 4 PG 13...). Validez avec ENTER. Pour changer le mot de passe, sélectionnez 'Password' et entrez l'ancien code (par défaut 3308) puis le nouveau.

Comment passer en mode AV externe ?

Branchez un câble AV externe sur l'entrée AV du lecteur. Appuyez sur la touche AV de la façade ou de la télécommande pour basculer entre le lecteur DVD et la source externe. Appuyez à nouveau pour revenir.

Pourquoi mon disque n'est-il pas lu ?

Vérifiez que le disque est compatible (DVD Vidéo, CD, etc.) et que le code régional correspond (voir autocollant). Assurez-vous que le disque n'est pas rayé, sale ou déformé. Si le problème persiste, appuyez sur RESET.

Comment régler la luminosité de l'écran VFD ?

Appuyez sur la touche ILL de la télécommande ou de la façade pour parcourir les niveaux de luminosité. Plus le niveau est élevé, plus l'écran est lumineux.

Comment éjecter un disque ?

Appuyez sur la touche OPEN (22) pour ouvrir la façade. Attendez qu'elle soit complètement ouverte, puis appuyez sur la touche Δ pour éjecter le disque. Retirez-le et refermez la façade.

Comment installer l'appareil dans le véhicule ?

Choisissez un emplacement horizontal, ne gênant pas la conduite. Utilisez la méthode de montage avant DIN ou arrière DIN (trous filetés). Suivez les schémas de la notice. Assurez-vous que le câblage est correct et que la batterie est en 12 V CC avec masse négative.

MODE D'EMPLOI IVDP-01 DVD-PLAYER BLAUPUNKT

Généralités 69 Consignes de sécurité 69 Fonctions 71 Disques 71 Montage 73 Montage avant DIN (méthode A) 74 Montage arrière DIN (méthode B) 75 Façade détachable 76 Connexions électriques 78 Télécommande 79 Fonctions principales 81 Insérer un DVD/VCD/CD 81 Éjecter un disque 81 Touche de réinitialisation RESET 83 Clignotement du voyant 83

Fonction OSD (On Screen Display) 84 Fonction audio multilingue 85 Fonction du MENU 85 Sous-titrage multilingue (seulement pour DVD) 85 Fonction multi-angle (seulement pour DVD) 86 Lecture de disques MP3 86 Fonctions spéciales 87 Première installation 88 Installation - Page principale 88 Installation générale 89 Installation haut-parleur 93 Installation Dolby 95 Préférences 95 Caractéristiques techniques 100

Généralités

Nous vous remercions pour votre choix d'un produit Blaupunkt. Nous souhaitons que ce nouvel appareil vous apportera une entière satisfaction en vous faisant passer d'agréables moments.

Veuillez prendre connaissance du présent guide de l'utilisateur avant de mettre l'appareil en service pour la première fois.

Blaupunkt s'efforce en permanence de rendre les instructions de service de ses appareils toujours plus claires et de lecture facile. Si malgré cela, vous émettiez des doutes sur un point quelconque du manuel, n'hésitez pas à vous adresser à votre représentant agréé Blaupunkt ou à composer le numéro du centre d'assistance téléphonique de votre pays (hot line). Vous trouverez celui-ci à la dernière page de ce fascicule.

Notre garantie s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouverez les conditions sur notre site Internet :

www.blaupunkt.de. Vous pourrez aussi les obtenir en vous adressant à :

Blaupunkt GmbH

Hotline CM/PSS 6

Robert-Bosch-Str. 200

D-31139 Hildesheim

Note (RESET) :

Avant la mise en service, pressez impérativement la touche RESET (cf. Page 81) !

Dans le trafic routier

Réglez le volume de façon à ce que votre attention ne soit pas détournée du trafic routier.

Lavage de voitures

N'exposez jamais le lecteur à l'humidité, faible ou forte, qui risque de provoquer des courts-circuits, le feu ou d'autres détériorations.

Stationnement

Ne garez pas votre voiture, si possible, en plein soleil, car cela peut entraîner de très hautes températures dans l'habitacle. Attendez que la température baisse dans l'habitacle avant d'allumer l'appareil.

Branchement correct

Cet appareil est destiné à être alimenté par une batterie de 12 volts CC avec connexion à la masse négative (système courant dans les véhicules américains).

Protection du mécanisme du lecteur

N'introduisez aucun objet dans la fente du lecteur, car cela risquerait d'endommager la mécanique de précision à l'intérieur de l'appareil.

Entretien par des centres SAV autorisés

N'essayez jamais de démonter cet appareil ou de le réparer de votre propre chef.

Pour toutes prestations de service après-vente, adressez-vous à l'un des centres SAV figurant sur la liste fournie avec ce produit.

Façade détachable

Risque de blessure ! Veillez à ce que la façade détachable soit toujours fermée. Une fois le CD retiré, la façade détachable se referme automatiquement. Pour fermer la façade détachable, insérez un nouveau CD ou pressez la touche R. Risque de blessure sur les pièces en saillie de la façade détachable. Risque de blessure ! N'enlevez pas la façade détachable quand elle est basculée. Risque de blessure sur les pièces métalliques en saillie du logement de la façade détachable.

Montage

Montez le lecteur de façon à ce qu'il soit en position horizontale, la face avant pouvant être orientée dans un angle convivial allant jusqu'à 30° au maximum.

ATTENTION :

Le DVP 01 est un produit laser de classe 1 avec un faisceau laser visible/invisible qui peut être dangereux pour les personnes.

Le lecteur DVD mobile ne doit fonctionner que conformément aux instructions données. L'utilisation des éléments de commande ou d'options de réglage ainsi que de fonctions qui

ne sont pas indiqués dans le présent manuel peut provoquer une irradiation dangereuse pour les personnes. N'ouvrez jamais le boîtier et n'essayez pas d'effectuer des réparations de votre propre chef. Faites effectuer un entretien par un personnel qualifié.

Avertissement :

• Ne pas exposer le lecteur à l'humidité pour réduire le risque d'incendie ou d'électrocution. Utiliser uniquement les accessoires recommandés pour éviter le risque d'incendie ou d'électrocution.
• Ce lecteur est conçu pour fonctionner en permanence. Ce produit contient des technologies protégées par certains brevets américains. Les droits de propriété intellectuelle appartiennent à Macrovision Corporation et autres propriétaires de droits de propriété industrielle. L'utilisation de cette technologie protégée par copyright doit être accordée par Macrovision Corporation et destinée uniquement à l'usage domestique et à d'autres présentations dans un cadre limité, à moins que Macrovision Corporation ait donné son consentement au préalable à l'égard d'autres utilisations. L'imitation ni le démontage du lecteur n'est autorisé.

Compatible avec PAL DVD (CD vidéo) et NTSC DVD (CD vidéo)

Ce lecteur permet la lecture de disques enregistrés au format PAL et NTSC TV.

Toutes les fonctions DVD essentielles, y compris décodeur MPEG2, convertisseur N/A vidéo et décodeur audio, ont été réunies en une unique puce LSI.

La sortie stéréo analogique L/R (RCA) est destinée aux entrées ampli casque. La sortie vidéo est une sortie vidéo de signal mixte (RCA).

Le logiciel fourni est destiné à la commande à distance de fonctions multiples (fonction audio multilingue / sous-titres, fonction multi-angle) ainsi qu'à toutes les fonctions principales.

Note :

Il peut se produire des perturbations horizontales en relation avec des écrans 16:9 avec l'option de timing NTSC.

Code régional

Ce lecteur DVD mobile est conçu pour utiliser une information de gestion des régions enregistrée sur le DVD.

Si le code régional du DVD ne correspond pas au code régional du lecteur DVD mobile, le disque ne pourrait pas être lu par ce lecteur.

Le nombre de région valable pour ce produit figure sur l'autocollant de l'appareil.

Formats de disque pris en charge par ce lecteur :

DVD

Disque de 12 cm / Disque de 8 cm (disques enregistrés sur une face)

CD vidéo

Disque de 12 cm / Disque de 8 cm

CD

Disque de 12 cm / Disque de 8 cm

Disques non pris en charge par le lecteur :

DVD-ROM, DVD-R/DVD-RAM, CD-RAM, CDV, CD-G, Photo CD - Les DVD ayant un autre numéro de région.

Manipulation et nettoyage

• La saleté, la poussière, les rayures et les disques déformés peuvent provoquer des erreurs de fonctionnement.
• Ne pas coller d'étiquettes adhésives sur les disques et éviter les rayures.
• Ne pas déformer les disques.
• Conserver toujours les disques dans leur pochette pour éviter toute détérioration.
• Ne pas conserver les disques aux endroits suivants :
• Endroits exposés directement au soleil.
• Endroits sales, poussiéreux ou humides.
• À proximité du chauffage de la voiture.
• Sur les sièges ou sur le tableau de bord.

Nettoyage des disques

Essuyer la surface du disque avec un chiffon doux. Si le disque est très sale, utilisez un chiffon doux, légèrement imprégné d'alcool isopropylique (détergent). Ne jamais utiliser de solvants comme l'essence, les diluants ou les nettoyants de disque conventionnels susceptibles d'endommager la surface du disque.

Note :

La surface d'un disque peut se rayer légèrement en fonction des conditions de manipulation (ne rendant pas le disque inutilisable). Notez que ces rayures ne signalent pas un problème du lecteur.

Ne pas toucher la face inférieure du disque.

Ne pas déformer.

Nettoyer toujours le disque de l'intérieur vers l'extérieur.

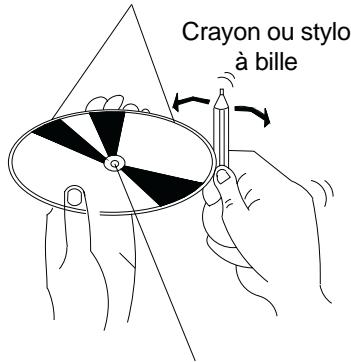

Manipulation des disques nouveaux aux bords inégaux

• Les bords intérieurs et extérieurs d'un disque nouveau peuvent présenter des inégalités. Si un disque présentant des bords inégaux est inséré, il risque de ne pas être lu correctement, dans la mesure où il n'est pas parfaitement plat.
• Remédier à ces inégalités au moyen d'un crayon avant d'insérer le disque, comme montré ci-dessous en déplaçant le crayon sur les bords intérieurs et extérieurs.

Inégalité au bord extérieur Inégalité au bord intérieur

Notes :

Pour le montage, choisir un endroit qui ne gêne pas la conduite du conducteur. - Avant le montage, relier provisoirement les câbles du lecteur ensemble et s'assurer que tous les connecteurs et fiches sont bien reliés ensemble et que le lecteur et le système fonctionnent correctement. Utiliser uniquement les pièces livrées avec le lecteur pour garantir un montage correct.

L'utilisation de pièces non admises peuvent entraîner des erreurs de fonctionnement.

• S'adresser au service de réparation le plus proche si le montage devait exiger le perçage de trous ou d'autres modifications sur le véhicule. Pour le montage, choisir un endroit où le lecteur ne gêne pas le chauffeur et où il ne met pas en danger les passagers en cas de freinage brusque (coup de frein par exemple).
• Les performances de l'appareil peuvent s'amoindrir si l'angle de montage est supérieur à 30° par rapport à la position horizontale.

• Éviter de monter l'appareil à des endroits soumis à une température ambiante élevée, par exemple exposés directement au soleil ou à la chaleur émise par le chauffage, ou à la poussière, à la saleté ou aux vibrations fortes.

chaleur émise par le chauffage, ou à la poussière, à la saleté ou aux vibrations fortes.

Montage avant / arrière DIN

Cet appareil peut être monté soit par l'avant (montage avant DIN normal) soit par l'arrière (montage arrière DIN normal, en utilisant les trous filetés sur les côtés du boîtier). Pour la manière de procéder, se reporter aux schémas de montage ci-après.

Montage avant DIN (méthode A)

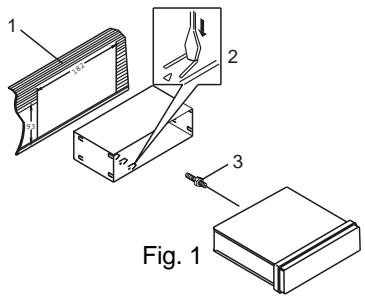

Montage de l'appareil

1. Tableau de bord
2. Cadre de fixation

Une fois le cadre de fixation introduit dans le tableau de bord, plier les attaches métalliques en fonction de l'épaisseur du matériau du tableau de bord et les courber vers l'intérieur pour fixer le cadre de fixation.

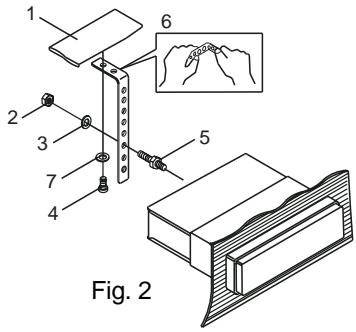

1. Vis

1. Tableau de bord
2. Écrou (5 mm)
3. Rondelle de blocage
4. Vis (5 × 25 mm)
5. Vis
6. Équerre de fixation

Utiliser l'équerre de fixation pour fixer le dos de l'appareil au bon endroit. Courber l'équerre à la main pour qu'elle prenne la forme voulue.

1. Rondelle

Enlever l'appareil

1. Cadre
2. Introduire les doigts dans la fente sur le devant du cadre et retirer le cadre de cette manière. Pour remettre le cadre en place, orienter le côté avec la fente dirigée vers le bas et le réinsérer.
3. Leviers

Introduire les leviers fournis dans les fentes des deux côtés comme montré sur la figure jusqu'à ce qu'ils viennent s'enclencher. Pour enlever l'appareil du tableau de bord, tirer les leviers.

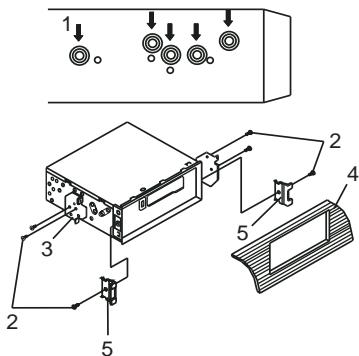

Montage arrière DIN (méthode B)

Montage avec les trous filetés sur les côtés de l'appareil.

Fixation de l'appareil sur les brides de démontage d'autoradio en série.

1. Orienter l'unité principale de façon à ce que les trous filetés des brides et ceux de l'unité principale soient superposés et fixer les vis de chaque côté à deux endroits.

Utiliser soit des vis à tête ronde plate 5 × 6 mm, soit des vis à tête conique 4 × 6 mm, selon la forme des trous filetés dans la bride.

1. Vis
2. Brides de démontage d'autoradio en série
3. Tableau de bord ou console
4. Crochet (à enlever)

Note :

Le boîtier d'encastrement, le revêtement extérieur et le manchon monocoque ne sont pas utilisés dans la méthode de montage B.

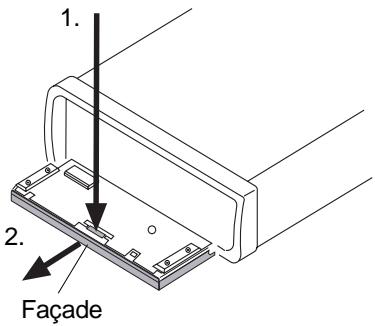

Pour retirer la façade :

1. Appuyer sur la touche OPEN. La façade s'ouvre.

1. Retirer la façade en pressant la surface de déblocage (façade détachable) vers l'avant.

1. Par mesure de sécurité, conserver la façade, une fois retirée, dans l'étui fourni.

1. Enclencher la plaque de métal avant dans le boîtier principal jusqu'au déclic.

Pour reposer la façade :

1. Insérer d'abord la façade dans le boîtier en commençant par le côté droit, puis presser le côté gauche jusqu'au déclic audible.

1. Notez que si la façade est mal posée, les boutons de commande peuvent fonctionner incorrectement et des zones de l'afficheur LCD risquent de ne pas être visibles.

Appuyer sur la touche OPEN et reposer la façade.

Consignes de sécurité pour l'utilisation

1. Ne pas faire tomber la façade sur le sol.
2. Ne pas exercer de pression sur l'afficheur ou sur les boutons de commande en retirant et en reposant la façade.
3. Éviter de toucher les contacts sur la façade ou sur le boîtier principal, pour ne pas réduire la conductibilité.
4. Enlever la saleté ou toute particule susceptible d'adhérer sur les contacts avec un chiffon propre et sec.
5. Ne jamais exposer la façade à des températures élevées ou directement au soleil.
6. S'assurer que la surface n'entre pas en contact avec des substances volatiles (par ex. benzol, diluants ou insecticides).
7. Ne pas essayer de désassembler la façade.

ATTENTION :

L'unité principale est raccordée à un récepteur de télécommande externe dont la fonction correspond à celle du capteur infrarouge 23 se trouvant sur

la façade. Ce récepteur de télécommande peut être placé à un endroit quelconque.

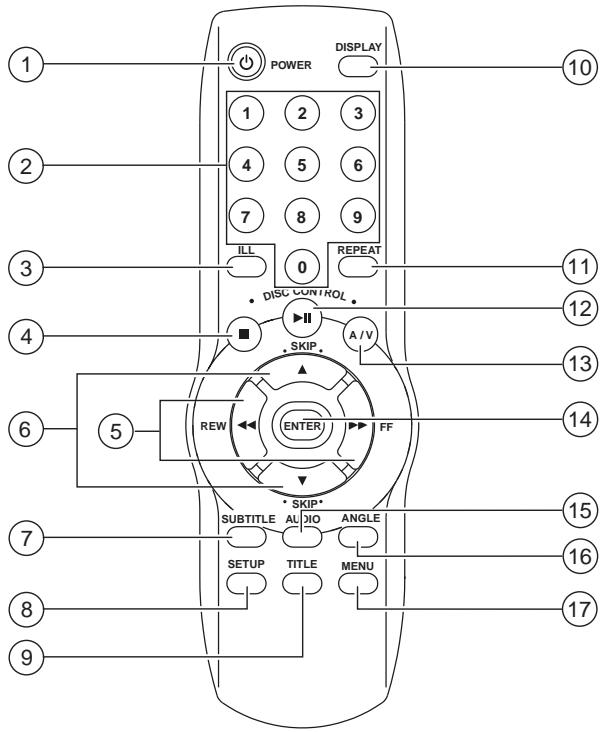

① POWER

Allumer et éteindre (ON/OFF) l'appareil.

(2) 0-9

Touches numériques.

③ ILL

Régler la luminosité de l'écran VFD.

4

Stopper la lecture.

(5)

Avance rapide et recul rapide

(6) ▲/▼

Passer au début du chapitre suivant ou revenir au chapitre précédent. En mode Menu, ces touches servent de curseur.

(7) SUBTITLE

Choix des sous-titres de disques DVD avec fonction de sous-titrage multilingue.

(8) SETUP

Afficher le menu CONFIGURATION.

(9) TITLE

Afficher le menu TITRE contenu sur le disque DVD.

(10) DISPLAY

Afficher / Masquer la barre des menus pendant la lecture.

(11) REPEAT

Passer en mode Répétition (REPEAT, REPEAT 1 et REPEAT OFF).

(12)

Interrompre et redémarrer la lecture.

(13) AV

Passer entre lecteur DVD et AUDIO/VIDÉO externe.

14 ENTER

Valider les chapitres sélectionnés avec les touches numériques ou les touches curseur via l'écran.

(15) AUDIO

Sélectionner une piste audio de DVD avec fonction audio multilingue.

16 ANGLE

Sélectionner l'angle de la caméra sur un DVD avec fonction multi-angle.

(17) MENU

Afficher le menu principal d'un DVD.

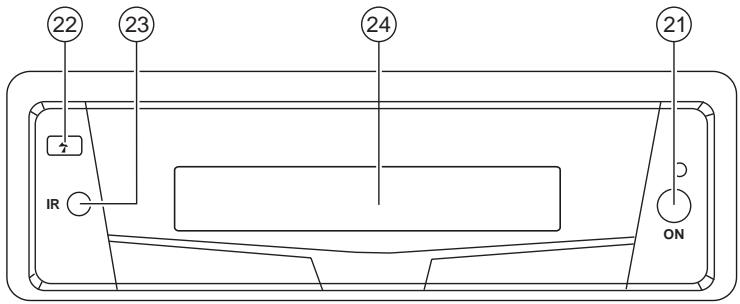

Note :

Les touches ◁ / ▷, DISPLAY, ANGLE ont d'autres fonctions spécifiques (cf. « Fonctions spécifiques »).

Mise en service de la télécommande

Insertion des piles

1. Ouvrir le compartiment des piles en retirant le couvercle.
2. Insérer les nouvelles piles en respectant la polarité comme indiqué dans le compartiment.
3. Refermer le compartiment des piles. Utiliser deux piles de la classe : AAA.

Utilisation de la télécommande

Orienter la télécommande en direction du capteur infrarouge sur le devant du lecteur (récepteur de la télécommande infrarouge). Angle de commande : environ 30° dans toute direction du devant du capteur IR.

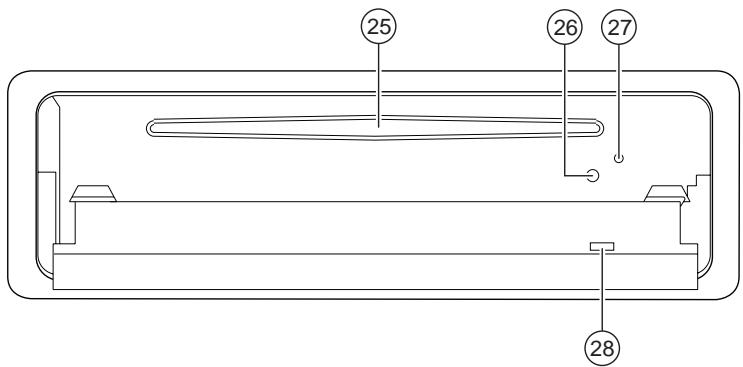

Note :

S'assurer que les connexions ont été effectuées conformément au schéma électrique (page 78) pour éviter de détériorer l'appareil.

Insérer un DVD/VCD/CD

1. Mettre la clé de contact du véhicule en position ACC.
2. Presser la touche ON ②1.
3. Presser la touche (OPEN) et la façon s'ouvre lentement vers l'avant.
4. Insérer le disque en dirigeant la face imprimée vers le haut.
5. La lecture démarre automatiquement.

Éjecter un disque

1. Presser la touche (OPEN) 22
2. Attendre que la façade soit ouverte entièrement et presser ensuite la touche ▲ pour éjecter le disque.
3. Retirer le disque et fermer la façade.

Stopper la lecture

• Presser la touche STOP une fois pour stopper la lecture, et presser la touche PLAY pour la redémarrer.
• Presser la touche STOP deux fois pour stopper la lecture et passer au premier chapitre.

Avance rapide / Recul rapide

Presser pendant la lecture les touches FF ► et REW ◄. À chaque pression de ces touches, la vitesse d'avance ou de recul change en fonction du disque comme suit :

DVD

Lecture normale → 2x → 4x → 6x → 8x

VCD & CD

Lecture normale → 1x → 2x → 3x → 4x

Sauter un chapitre

Pendant la lecture, presser les touches SKIP ▲ / ▼.

La touche ▲ permet de passer au chapitre suivant et la touche ▼ au chapitre précédent.

Note :

Les touches ▲/▼ peuvent être désactivées sur certains disques VCD 2.0 (lecture PBC).

Allouer le signal AV

Cette touche permet d'allouer le signal de sortie AV à un câble d'entrée AV externe ou au lecteur DVD.

Pause (image fixe)

Presser la touche Il pendant la lecture. Presser de nouveau cette touche pour revenir à la lecture normale.

Répétition

Presser la touche REPEAT pour sélectionner le mode de répétition, comme indiqué ci-après :

REPEAT 1 → REPEAT → REPEAT OFF

DVD/CD

1. Mode REPEAT 1 : répétition du chapitre momentané.
2. Mode REPEAT : répétition de tous les chapitres du disque.
3. La durée écoulée n'est plus affichée, une fois que le dernier chapitre est terminé (en mode REPEAT OFF ; REPEAT & REPEAT n'est plus affiché sur l'afficheur VFD).

VCD

La fonction REPEAT n'est pas activée sur VCD 2.0 (avec PBC).

ILL (Éclairage)

Presser la touche ILL pour régler l'éclairage de l'écran VFD dans l'ordre suivant.

Niveau de luminosité

L'éclairage de l'écran VFD augmente plus le niveau de luminosité sélectionné est élevé.

Touche de réinitialisation RESET

La touche de réinitialisation RESET (27) se trouve sur le boîtier et doit être activée au moyen d'un stylo ou d'un objet en métal de faible épaisseur. Cette touche de réinitialisation doit être activée dans les cas de figure suivants :

• Première mise en service de l'unité après avoir relié les câbles.
• Les touches de fonction ne marchent pas.
• Un symbole d'erreur est visible sur l'écran.

Ouverture

Presser la touche OPEN pour ouvrir la façade.

Capteur de la télécommande (IR)

Orienter la télécommande en direction du capteur IR qui reçoit les signaux de la télécommande.

Clignotement du voyant

Le voyant clignote quand la façade n'est pas en place dans l'unité principale.

Arrêt du lecteur

Éteindre le lecteur avec la touche ON située sur le devant de la façade ou presser la touche correspondante de la télécommande.

Presser la touche DISPLAY pendant la lecture pour afficher le contenu du disque inséré.

Exemples :

DVD

1) Presser la touche DISPLAY une seule fois :

TITRE 01/03 CHAPITRE 00:02:25

TITRE = TITRE

CHAPITRE = CHAPITRE

Le numéro du titre, le nombre total de titres, le numéro du chapitre, le nombre total de chapitres de ce titre ainsi que la durée écoulée apparaissent sur l'écran.

2) Presser la touche DISPLAY deux fois de suite :

TITRE RESTANT

01:46:58

TITRE RESTANT = DURÉE RESTANTE

3) Presser la touche DISPLAY trois fois de suite :

CHAPITRE ÉCOULÉ

00:00:24

CHAPTER ELAPSED = CHAPITRE, DURÉE ÉCOULÉE

4) Presser la touche DISPLAY quatre fois de suite :

CHAPTER REMAIN

00:01:39

CHAPTER REMAIN = CHAPITRE, DURÉE RESTANTE

5) Presser la touche DISPLAY cinq fois de suite :

Rien n'apparaît sur l'écran.

Video CD/SVCD/CD

À chaque pression de la touche DISPLAY apparaît sur l'écran dans l'ordre suivant :

SINGLE ELAPSED (actuel, durée écoulée) →

SINGLE REMAIN (actuel, durée restante) →

TOTAL ELAPSED (total, durée écoulée) → TOTAL REMAIN (total, durée restante) → OFF (désactivé)

MP3

À chaque pression de la touche DISPLAY apparaît sur l'écran dans l'ordre suivant :

SINGLE ELAPSED (actuel, durée écoulée) → OFF (désactivé)

Fonction audio multilingue

Pour DVD

Presser la touche AUDIO pendant la reproduction.

À chaque pression de la touche, le numéro de la langue de reproduction change.

Notes :

• Les numéros de langue dépendent des disques.
• Certains disques n'offrent qu'une langue. Si une seule langue est disponible, un symbole correspondant est affiché en haut à gauche de l'écran.

Pour VCD/CD

Presser la touche AUDIO pendant la lecture.

Sélectionner maintenant entre le son stéréo et le son mono.

Stéréo (L&R) → seulement L → seulement R

L = gauche

R = droite

Fonction du MENU

Menu TITRE

Si le DVD contient plusieurs titres, le menu TITRE permet de sélectionner le titre par lequel la lecture commencera.

1. Presser la touche TITLE pendant la lecture.
2. Sélectionner un titre sur l'écran au moyen des touches curseur et valider la sélection avec la touche ENTER.

Sous-titrage multilingue (seulement pour DVD)

Presser la touche SUBTITLE pendant la lecture.

À chaque pression de la touche, le numéro de la langue des sous-titres change.

Notes :

• Les numéros de langue dépendent des disques.
• Certains disques n'offrent qu'une langue.

Si une seule langue est disponible, un symbole correspondant est affiché en haut à gauche de l'écran.

Fonction multi-angle (seulement pour DVD)

Presser la touche ANGLE pendant la lecture.

À chaque pression de la touche, le nombre des perspectives de caméra change.

Notes :

• Les numéros de perspectives de caméra dépendent des disques.
• Cette fonction n'est disponible que pour les disques sur lesquels des scènes ont été enregistrées dans différentes perspectives.
• Si le disque n'offre pas plusieurs perspectives, un symbole correspondant est affiché en haut à gauche de l'écran.

Lecture de disques MP3

Ce lecteur convient aux formats CD MP3 suivants :

1) Joliet ; 2) Romeo ; 3) ISO9660.

Le format de répertoire joue un rôle important pendant la lecture du disque MP3.

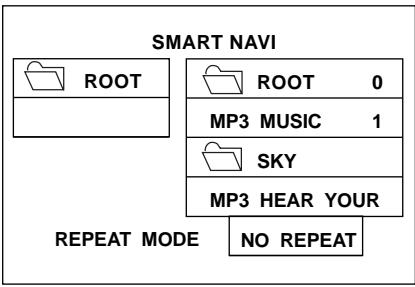

Exemple :

Sélectionner la fonction ou le répertoire au moyen des touches ▲, ▼, ◀, ▶ et valider la sélection avec la touche ENTER ou PLAY.

Presser la touche REPEAT plusieurs fois de suite pour choisir entre trois modes de répétition :

REP-ONE : lecture répétée du même titre.

FOLDER REPEAT : lecture répétée de tous les titres du répertoire sélectionné dans l'ordre défini.

NO REPEAT : répétition unique de tous les titres du répertoire sélectionné.

Les touches ▲, ▼ permettent de passer au titre suivant ou de revenir au titre précédent pendant la lecture.

◀ : recul rapide, ▶ : avance rapide.

Note :

Il n'est pas possible de sélectionner un répertoire pendant la lecture. C'est seulement après avoir pressé la touche STOP.

Fonctions spéciales

Le volume, les couleurs, le contraste et la luminosité peuvent être réglés en mode Stop.

ANGLE : Réglage du volume, des couleurs, du contraste et de la luminosité.

: Augmenter ▶ : Réduire

DISPLAY : Revenir au réglage normal (sauf volume).

Notes :

1) Les disques MP3 ne permettent pas de modifier les fonctions ci-dessus. 2) Dès que la somme des valeurs de contraste et de luminosité est de 29, il n'est pas possible d'augmenter plus. 3) Ne pas désirer une luminosité et un contraste trop élevés.

- Commutateur AV

Le commutateur AV permet de commuter entre le lecteur DVD et une source audio / vidéo externe.

Introduire la fiche du câble AV externe dans le connecteur d'entrée AV du lecteur DVD.

Presser ensuite la touche AV pour passer à AV externe.

Presser de nouveau la touche AV pour revenir au lecteur DVD.

Notes :

1) Insérez le disque dans le lecteur après avoir réglé le lecteur sur AV externe. Dès que le disque est identifié, le lecteur quitte le mode de lecture et passe automatiquement à la sortie AV du lecteur DVD. 2) La lecture s'interrompt en cas de passage à AV externe pendant la lecture. La lecture commence automatiquement en cas de passage au AV du lecteur DVD.

Installation - Page principale

1. Appuyez sur la touche SETUP, le lecteur étant en mode stop (appuyez deux fois de suite sur la touche STOP pour vous assurer que le lecteur est bien arrêté).
2. Le menu PREMIÈRE INSTALLATION apparaît.
3. Sélectionnez la fonction voulue à l'aide des touches ▲ / ▼.
4. Appuyez sur la touche ENTER.

a) Installation générale

La page d'installation générale contient toutes les options concernant la sortie audio et vidéo.

Pour plus de détails, reportez-vous au menu Installation générale.

b) Installation haut-parleurs

Activez ici la sortie audio de DOLBY AC3 5.1 DOWNMIX pour le mode 2 canaux.

Pour plus de détails, reportez-vous au menu Installation haut-parleurs.

c) Installation Dolby

Cette page d'installation contient toutes les options concernant DOLBY DIGITAL.

Pour plus de détails, reportez-vous au menu Installation Dolby.

d) Préférences

Cette page d'installation contient l'ensemble des données de configuration.

Pour plus de détails, se reporter au menu Préférences.

Dolby Digital

Fabriqué sous licence de Dolby Laboratories.

« Dolby » et le symbole DD sont des marques de Dolby Laboratories.

Œuvre non publiée confidentielle.

© 1992-1997 Dolby Laboratories, Inc.

Tous droits réservés.

Installation générale

TV DISPLAY	NORMAL / PS
TV TYPE	NORMAL / LB
PIC MODE	WIDE
ANGLE MARK
OSD LANGUAGE
SPDIF
CAPTIONS
MAIN PAGE

TV DISPLAY = AFFICHAGE TV

TV TYPE = TYPE DE TÉLÉVISEUR

Screen TV = Écran de télévision

Pan Scan = Pan Scan

Wide = Large

Letter-box = Format boîte aux lettres

Installation AFFICHAGE TV

Sélectionner ici le format d'image adéquat (4:3 ou 16:9) en fonction du format d'image du téléviseur.

NORMAL/PS (pour format d'image 4:3)

Restitution au format PAN & SCAN (bords latéraux coupés sur un téléviseur grand écran).

NORMAL/LB (pour format d'image 4:3)

Restitution au format de boîte aux lettres (barres noires visibles en haut et en bas sur un téléviseur grand écran).

GRAND ÉCRAN (pour format d'image 16:9)

Sélectionner cette option en relation avec un téléviseur au format cinéma.

Installation générale

TV DISPLAY = AFFICHAGE TV

TV TYPE = TYPE DE TÉLÉVISEUR

Option Type de Téléviseur

Ce lecteur permet la lecture de disques enregistrés au format PAL ou NTSC.

Choisir NTSC si le lecteur est raccordé à un téléviseur au format NTSC. Choisir PAL si le lecteur est raccordé à un téléviseur au format PAL.

L'option PAL (USA : NTSC) est nécessaire lorsque le format de sortie correspond au format du disque.

Option Mode image

Choisir l'option AUTO. Le mode image du lecteur dépend de la configuration du DVD.

L'option Haute résolution garantit la meilleure définition d'image.

Choisir l'option N-FLICKER pour les images à effets audio.

Installation générale

TV DISPLAY = AFFICHAGE TV

TV TYPE = TYPE DE TÉLÉVISEUR

Le symbole multi-angle apparaît à l'écran pendant la lecture d'un disque DVD multi-angle. Le symbole n'est pas affiché quand l'option est désactivée (OFF).

TV DISPLAY = AFFICHAGE TV

TV TYPE = TYPE DE TÉLÉVISEUR

Option Langue d'affichage OSD

Choisir la langue d'affichage au moyen des touches ▲ / ▼.

Installation générale

TV DISPLAY = AFFICHAGE TV

TV TYPE = TYPE DE TÉLÉVISEUR

Activer / désactiver la sortie d'image SPDIF (ON/OFF).

Option LÉGENDES

Activer la fonction LÉGENDES en sélectionnant ON et la désactiver en sélectionnant OFF.

Installation haut-parleur

Installation Dolby

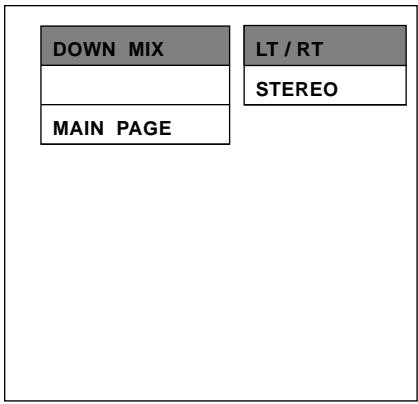

Activer ici la sortie audio de DOLBY AC3 5.1 DOWNMIX pour le mode deux canaux.

Choisir à l'aide des touches le HAUT-PARLEUR voulu.

→ Sélection de LT/RT pour activer la sortie Dolby Surround. → Sélection de STÉRÉO pour activer le mode stéréo simple.

MODE DE FONCTIONNEMENT

Le décodeur Dolby Digital dispose d'un mode de service : SORTIE LINE.

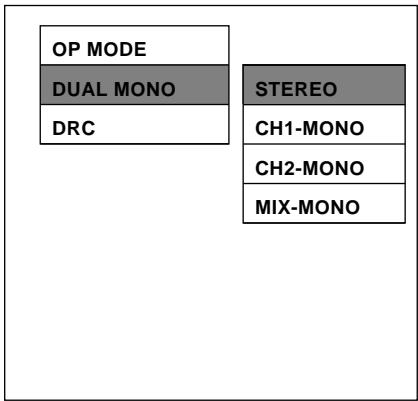

Installation Dolby

OP MODE = MODE DE FONCTIONNEMENT

DUAL MONO = DUAL MONO

DRC = RÉGLAGE DE GAMME DYNAMIQUE

STEREO = STEREO

CH1-MONO = MONO CANAL 1

CH2-MONO = MONO CANAL 2

La reproduction en dual mono existe uniquement pour les programmes Dolby Digital avec mode code audio 1+1.

→ Reproduction stéréo 1+1 : CH1 pour le canal gauche, CH2 pour le canal droit. → Reproduction mono canal : CH1 dans les deux sorties (gauche/droite). → Reproduction mono : CH2 dans les deux sorties (gauche/droite). → Reproduction mono mixte : CH1 + CH2 dans les deux sorties (gauche/droite).

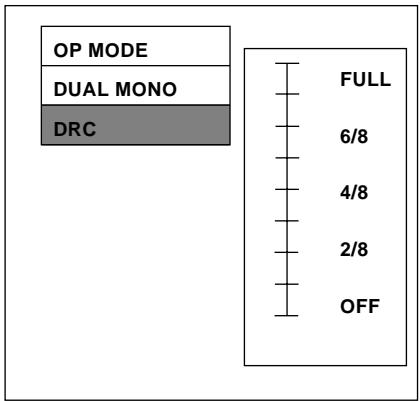

DRC - RÉGLAGE DE GAMME DYNAMIQUE

Choisir DRC et régler l'effet dynamique d'un programme codé Dolby Digital. Huit niveaux sont disponibles, de la compression complète à la compression désactivée.

Préférences

LANGUE

SOUS-TITRES

MENU DU DISQUE

LOCALE

PARENTAL

Mot de passe

DÉFAUT

ANGLAIS

FRANÇAIS

ESPAGNOL

CHINOIS

JAPONAIS

LANGUE

SOUS-TITRE

MENU DU DISQUE

LOCALE

CONTRÔLE PARENTAL

Mot de passe

PAR DÉFAUT

PAGE PRINCIPALE

ANGLAIS

FRANÇAIS

ESPAGNOL

CHINOIS

JAPONAIS

LANGUE = LANGUE

SOUS-TITRE = SOUS-TITRAGE

MENU DU DISQUE = MENU DISQUE

LIEU = LIEU

PARENTAL = VERROUILLAGE PARENTAL

Sélection de la LANGUE

Choisir la langue de lecture voulue au moyen des touches curseur.

Sélection de la langue du SOUS-TITRAGE

Choisir au moyen des touches curseur la langue dans laquelle les SOUS-TITRES apparaîtront.

Préférences

LANGUAGE
SUBTITLE
DISC MENU	ENGLISH
LOCALE	FRENCH
PARENTAL	SPANISH
password	CHINESE
DEFAULT	JAPANESE
MAIN PAGE

LANGUAGE
SUBTITLE
DISC MENU	CHINA
LOCALE	FRANCE
PARENTAL	HONG KONG
PASSWORD	JAPAN
DEFAULT	TAIWAN
	GBR
MAIN PAGE	USA

LANGUE = LANGUE

SOUS-TITRAGE

MENU DISQUE

LIEU

VERROUILLAGE PARENTAL

Sélection de la langue du menu disque

Choisir la langue voulue du menu Disque au moyen des touches curseur.

PAYS

Choisir le pays voulu au moyen des touches curseur. En fonction de cette sélection, le lecteur sélectionne les options correspondantes (par ex. SOUS-TITRES, LANGUE CHOISIE, etc.).

Préférences

LANGUE

SOUS-TITRES

MENU DISQUE

LIEU

VERROUILLAGE PARENTAL

mot de passe

1G

3 PG

4 PG 13

6 PG-R

7 NC-17

8 ADULT

NO PARENTAL

LANGUAGE

SUBTITLE

DISC MENU

LOCALE

PARENTAL

Password

CHANGER

LANGUE = LANGUE

SOUS-TITRAGE = SOUS-TITRAGE

MENU DISQUE = MENU DISQUE

LIEU = LIEU

VERROUILLAGE PARENTAL = VERROUILLAGE PARENTAL

Activez l'option parentale souhaitée et validez avec la touche ENTER.

LANGUE = LANGUE

SOUS-TITRAGE = SOUS-TITRAGE

MENU DISQUE = MENU DISQUE

LIEU = LIEU

VERROUILLAGE PARENTAL = VERROUILLAGE PARENTAL

Sélectionnez l'option CHANGER et validez avec la touche ENTER. Saisissez l'ancien mot de passe (le mot de passe / le code secret est par défaut 3308) puis saisissez un nouveau mot de passe / code secret à quatre chiffres. Saisissez le mot de passe / code secret une seconde fois pour le confirmer. Veillez à saisir correctement le mot de passe en le confirmant.

Préférences

LANGUAGE = LANGUE

SUBTITLE = SOUS-TITRAGE

DISC MENU = MENU DISQUE

LOCALE = LIEU

PARENTAL = VERROUILLAGE PARENTAL

Choisir l'option RESET pour rétablir les paramètres par défaut du lecteur.

Default = Fonction par défaut

Preference = Préférences

TV display = Affiche TV

TV type = Type de téléviseur

Subtitel = Sous-titrage

DISC menu = Menu DISQUE

Locale = Pays

+12V (11V-16V), tension d'essai 14,4 V, pôle (-) masse

Consommation :

Moins de 2,0 A

Température de service :

De -15 °C à +60 °C

Système de signal :

Signal vidéo mixte 1,0 Vc-c 75 Ω Connecteur RCA

Disques pris en charge :

1. Disques DVD VIDEO

5" (12 cm) simple face, simple couche ; 5" (12 cm) simple face, double couche ; 3" (8 cm) simple face, simple couche ; 3" (8 cm) simple face, double couche

1. Disques compacts (CD DA, CD VIDEO)

Disques 5" (12 cm)

Disques 3" (8 cm)

Intensité de sortie audio :

600 Ω (2 canaux, 2,0 V efficaces)

Propriétés

Signal de sortie audio :

1. Gamme des fréquences : 20 Hz - 20 kHz
2. Rapport signal / bruit : 90 dB (JIS)
3. Variation de tonalité : inférieure à la plage mesurable

Note :

En raison d'améliorations techniques éventuelles, les caractéristiques techniques et le design du lecteur peuvent changer sans notification préalable.

Country:		Phone:	Fax:	WWW:
Germany	(D)	0180-5000225	05121-49 4002	http://www.blaupunkt.com
Austria	(A)	01-610 390	01-610 393 91
Belgium	(B)	02-525 5454	02-525 5263
Denmark	(DK)	44 898 360	44-898 644
Finland	(FIN)	09-435 991	09-435 99236
France	(F)	01-4010 7007	01-4010 7320
Great Britain	(GB)	01-89583 8880	01-89583 8394
Greece	(GR)	0800-550 6550	01-576 9473
Ireland	(IRL)	01-4149400	01-4598830
Italy	(I)	02-369 6331	02-369 6464
Luxembourg	(L)	40 4078	40 2085
Netherland	(NL)	023-565 6348	023-565 6331
Norway	(N)	66-817 000	66-817 157
Portugal	(P)	01-2185 00144	01-2185 11111
Spain	(E)	902-120234	916-467952
Sweden	(S)	08-7501500	08-7501810
Switzerland	(CH)	01-8471644	01-8471650
Czech. Rep.	(CZ)	02-6130 0441	02-6130 0514
Hungary	(H)	01-333 9575	01-324 8756
Poland	(PL)	0800-118922	022-8771260
Turkey	(TR)	0212-3350677	0212-3460040
USA	(USA)	800-2662528	708-6817188
Brasil(Mercosur)	(BR)	[phone]	[phone]
Malaysia(Asia Pacific)	(MAL)	[phone]	[phone]
