Marque	Blaupunkt
Modèle	GTA 1350
Type de produit	Amplificateur de voiture
Puissance max (1 canal)	750 W (4 Ω) / 1000 W (2 Ω)
Puissance RMS (1 canal)	300 W (4 Ω) / 500 W (2 Ω)
Réponse en fréquence	10 Hz - 35 000 Hz
Rapport signal/bruit	>95 dB
Taux de distorsion (RMS)	<0,03%
Stabilité d'impédance	2 Ω
Sensibilité d'entrée	0,3 - 8 V
Filtre passe-bas (Low Pass)	50 - 250 Hz
Bass Boost	0 dB à +12 dB
Filtre Sub Sonic	20 - 55 Hz
Entrées	2 x Cinch/RCA dorées, 2 x High Level (haut-parleur)
Sorties	1 x haut-parleur (bornes dorées), 2 x Cinch/RCA Preamp-out
Dimensions (L x A x P)	402,5 x 53 x 268,5 mm
Alimentation	12 V (batterie véhicule), fusible intégré
Consommation	Non précisée (haute puissance)
Installation	Sous siège ou coffre, fixation professionnelle requise
Refroidissement	Convection naturelle, besoin de circulation d'air
Sécurité	Protection contre court-circuit, fusible à 30 cm de la batterie
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité
Pièces détachées et réparabilité	Fusibles remplaçables, contacter le SAV Blaupunkt
Informations générales	Ampoule de puissance haut de gamme, amélioration sonore immédiate

FOIRE AUX QUESTIONS - GTA 1350 BLAUPUNKT

Quelle est la puissance maximale de l'amplificateur GTA 1350 ?

L'amplificateur délivre une puissance max de 750 W sur 4 Ω et 1000 W sur 2 Ω en mode mono.

Comment brancher l'amplificateur à un autoradio sans sortie Cinch ?

Utilisez les entrées High Level (prises haut-parleur) directement sur les sorties enceintes de l'autoradio. Si l'autoradio a une prise ISO Blaupunkt, un adaptateur ISO-Cinch (réf. 7 607 893 093) est nécessaire.

Où installer l'amplificateur dans la voiture ?

Installez-le dans un endroit sec et bien aéré, comme sous un siège ou dans le coffre. Évitez les surfaces mobiles et assurez une fixation solide.

Comment régler le filtre passe-bas pour un subwoofer ?

Placez l'interrupteur sur Low-Pass et ajustez la fréquence entre 50 et 250 Hz selon les caractéristiques de votre subwoofer.

Que signifie le voyant rouge sur l'amplificateur ?

Le voyant rouge indique une protection activée (surcharge, court-circuit ou température excessive). Vérifiez les branchements et le refroidissement.

Quelle section de câble utiliser pour l'alimentation ?

Blaupunkt recommande une section minimale de 6 mm² pour les câbles d'alimentation (+ et -). Utilisez des cosses adaptées et un fusible à 30 cm de la batterie.

Puis-je utiliser l'amplificateur avec des haut-parleurs de 2 Ω ?

Oui, l'amplificateur est stable en 2 Ω en mode mono. Assurez-vous de respecter la puissance RMS max (500 W sur 2 Ω).

Comment brancher deux subwoofers en parallèle ?

Utilisez le branchement à pont (mode mono). Connectez le positif du premier sub à la borne + de l'ampli, le négatif du premier sub à la borne - du second sub, et le positif du second sub à la borne - de l'ampli. Respectez l'impédance totale (ex: 2 Ω si deux subs de 4 Ω en parallèle).

Quelle est la fonction du filtre Sub Sonic ?

Le filtre Sub Sonic coupe les fréquences très basses (20-55 Hz) pour protéger le subwoofer des surcharges mécaniques dues aux signaux infrasonores.

Comment régler le gain de l'amplificateur ?

Tournez le régulateur de gain dans le sens horaire pour augmenter la sensibilité (0,3 V à 8 V). Ce n'est pas un volume : un gain trop élevé peut entraîner de la distorsion. Réglez-le en fonction de la tension de sortie de votre autoradio.

MODE D'EMPLOI GTA 1350 BLAUPUNKT

Notice d'emploi et de montage

Félicitations! Vous avez acheté un amplificateur GTA haut de gamme. En optant pour un GTA 1350 vous avez choisi une reproduction du son de très haute qualité. Que vous intégriez l'amplificateur GTA dans un système déjà existant ou dans un nouveau système hifi, l'amélioration de la qualité du son, que vous aurez bien du mal à ne pas remarquer, vous convaincra dès le premier instant d'écoute!

Blaupunkt s'efforce en permanence de rendre les instructions de service de ses appareils toujours plus claires et de lecture facile. Si malgré cela, vous émettiez des doutes sur un point quelconque du manuel, n'hésitez pas à vous adresser à votre représentant agréé Blaupunkt ou à composer le numéro du centre d'assistance téléphonique de votre pays (hot line). Vous trouverez celui-ci à la dernière page de ce fascicule.

Notre garantie s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouverez les conditions sur notre site Internet :

www.blaupunkt.de. Vous pourrez aussi les obtenir en vous adressant à :

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Recommendation :

La performance d'un amplificateur est toujours fonction de son installation, une installation correcte améliorant la performance d'ensemble du système audio. L'amplificateur GTA devrait être installé par un expert; au cas où ce serait vous à vouloir l'installer, lisez d'abord ce mode d'emploi sans rien omettre, puis effectuez l'installation en prenant le temps nécessaire. Pour conclure, permettez-nous de vous donner encore quelques conseils, notamment en matière de protection de la santé :écouter de la musique dans un véhicule à un niveau dépassant 100 décibels, peut endommager l'ouïe humaine de façon irrémédiable, voire occasionner sa perte totale. Avec les systèmes modernes, très puissants, et des haut-parleurs haut de gamme, il est possible de dépasser le niveau de pression sonore de 130 décibels.

Consignes de sécurité

Dispositions relatives à l'installation et au branchement

Le câble électrique de l'amplificateur doit être équipé d'un fusible placé à une distance maximale de 30 cm par rapport à la batterie du véhicule, pour protéger celle-ci en cas de court-circuit entre l'amplificateur et la batterie. Le fusible de l'amplificateur ne protège que ce dernier, non la batterie du véhicule.

Pendant le montage et le branchement de l'amplificateur, le pôle négatif de la batterie doit être déconnecté.

Effectuer l'installation en observant les consignes de sécurité du fabricant du véhicule (air bag, équipement d'alarme, ordinateur de bord, dispositif d'antidémarrage).

Pour prévenir les accidents, il est nécessaire que l'étage amplificateur de puissance soit fixé de façon professionnelle. Il doit être possible d'introduire les vis livrées avec l'amplificateur dans la surface de montage, qui, elle, doit offrir un support sûr.

Pour des raisons de sécurité, le GTA 1350 doit être fixé de façon sûre. Ne pas le monter surles plages arrières, les banquettes arrières ou sur toute autre surface ouverte vers l'avant.

En perçant des trous, il est nécessaire de faire attention à ne pas endommager des pièces du véhicule telles que la batterie, les câbles ou la boîte à fusibles.

L'amplificateur doit être installé à un endroit convenable, p. ex. sous les sièges ou dans le coffre (fig. 1). Lors du choix de l'emplacement, veillez à ce que celui-ci soit sec et que l'air y circule suffisamment pour assurer le refroidissement de l'amplificateur. Si le bord des trous est tranchant, utilisez un cheminement de câbles. Utilisez des haut-parleurs ayant une impédance de 2-4 (Cf. tableau ou dessin de montage). Faites attention à la charge maximale (puissance sonore). Ne reliez les haut-parleurs à la terre, n'utilisez que les bornes marquées. La section des câbles +/- ne doit pas être inférieure à 10 mm ^2 .

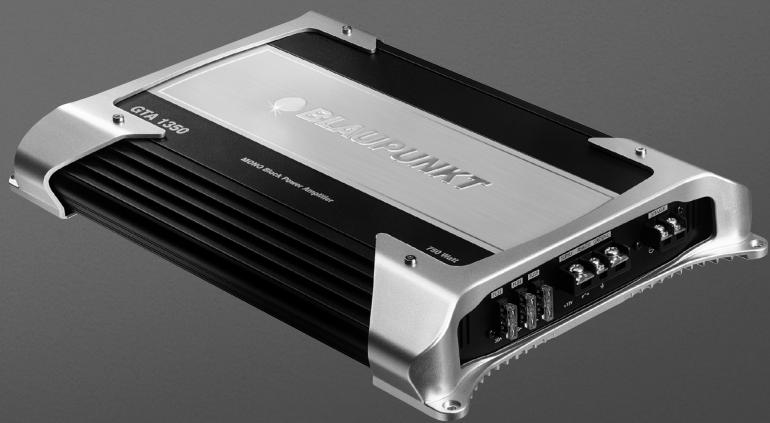

Amplifier GTA 1350

Cet amplificateur est conçu pour le rattachement à une prise Cinch d'autoradio. Si l'autoradio est équipé d'une prise ISO Blaupunkt, utiliser un adaptateur ISO-Cinch (7 607 893 093/ 7 607 855 094).

Possibilités d'emploi et branchement des haut-parleurs :

Max Power	1 x 750 Watt / 4 Ω......Fig. 4
Max Power	1 x 1000 Watt / 2 Ω......Fig. 4
RMS Power	1 x 300 Watt / 4 Ω......Fig. 4
RMS Power	1 x 500 Watt / 2 Ω......Fig. 4
Réponse hormonique	10 Hz - 35.000 Hz
Rapport signal bruit	>95 dB
Taux de
distorsion (RMS)	< 0,03%
Stabilité	2 Ω
Sensibilité d'entrée	0,3 - 8 V
Filtre passe-bas (Low Pass)	50-250 Hz
Bass Boost	0 dB à + 12 dB
Filtre Sub Sonic	20-55 Hz
Entrate	2x cinch/RCA, dorati
	2x HighLevel speaker
Uscite	1x altoparlante, dorato
	2x Cinch/RCA Preamp-out
Dimensions
L x A x P (mm)	402,5 x 53 x 268,5

Branchement +/-

Nous recommandons une section minimale de 6 mm ^2 . Les câbles (+), en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être mis en place jusqu'à la batterie, et reliés aux porte-fusibles. Si le bord des trous est tranchant, utilisez un cheminement de câbles. Les câbles (-), eux aussi en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être vissés fermement à un point de contact à la terre, libre d'interférence, tel que des vis ou le métal de la carrosserie (pas au pôle négatif de la batterie !). Mettre à nu les points de contact à la terre, en grattant dessus, et les graphiter.

Fusibles intégrés (Fuse)

Les fusibles intégrés dans l'amplificateur (Fuse) protègent l'étage amplificateur de puissance et tout le système électrique en cas de dérangement. Au moment de changer les fusibles, ne les shuntez en aucun cas, et ne les remplacez pas par des fusibles conçus pour des courants plus importants.

Exemples de branchement

Branchement de la tension d'alimentation .....fig. 2. Branchement aux autoradios à sortie Cinch .....fig. 3. Branchement de haut-parleurs .....fig. 4 High- Input .....fig. 5

Relier la prise remote de l'amplificateur à une source de tension commutable de +12 V.

Il est ainsi possible d'allumer et d'éteindre l'amplificateur par l'interrupteur Marche/Arrêt de la radio.

Prises à maxima (high input)

L'amplificateur est équipé de prises à maxima (high input) pour le branchement de radios qui n'ont pas de sorties pourvues de résistance

(fig. 5). Il est ainsi possible de connecter l'amplificateur directement à la sortie de haut-parleur de la radio.

Régulateur de gain

A l'aide du régulateur de gain, il est possible d'adapter la sensibilité d'entrée de l'étage amplificateur de puissance à la tension de sortie du préamplificateur de votre autoradio. La plage de régulation va de 0,3 V à 8 V. Pour les modèles.

Pour brancher un modèle d'un autre fabricant, il est nécessaire d'adapter la sensibilité d'entrée selon les instructions du fabricant en question.

Sur ce point, encore quelques renseignements importants :

en tournant le régulateur dans le sens des aiguilles d'une montre, on augmente la sensibilité d'entrée de l'amplificateur, et par là également le volume. Il ne s'agit cependant pas d'un réglage de volume ; en position finale, la puissance sonore n'est pas majeure, même si au départ on en a l'impression. Car le système n'augmente plus rapidement la puissance sonore que si le régulateur de volume de la radio est ouvert.

Branchement de haut-parleurs

Comme pour tous les composants audio, le même principe vaut aussi pour l'amplificateur et les haut-parleurs : pour assurer une bonne reproduction des bas, il est nécessaire que les pôles soient branchés correctement. C'est pourquoi il est très important que la prise (+) de l'amplificateur soit reliée à la prise (+) du haut-parleur ; il en est de même pour le pôle négatif. En outre, il est nécessaire de veiller à ce que la voie de gauche de l'amplificateur soit connectée avec le haut-parleur de gauche, ainsi que la voie de droite avec le haut-parleur de droite.

Branchement à pont de haut-parleurs

L'amplificateur GTA peut être shunté pour fonctionner aussi en mode mono, ce qui permet à l'amplificateur d'être utilisé pour un ou plusieurs subwoofers, voire pour un haut-parleur pour les fréquences moyennes. Dans ce cas, l'amplificateur réunit les voies de droite et de gauche en une voie unique de sortie (sortie mono).

Remarque :

l'amplificateur peut réunir les signaux de droite et de gauche seulement si les branchements RCA de droite et de gauche ont été effectués.

Réglage du mode et de la zone des passages de fréquence

GTA 1350 permet le réglage du mode de passage de fréquence (Low-Pass), ainsi que celui de la fréquence d'accès désirée. Si l'on souhaite brancher p. ex. une paire de subwoofers, les réglages Low-Pass que représente la, doivent être effectués (fig. 6). La fréquence d'accès est fonction de la gamme de fréquences des haut-parleurs (voir gamme recommandée de fréquences de haut-parleur).

Réglage des fréquences Low-Pass

Ce régulateur, qui est actif lorsque l'interrupteur se trouve en position

« Low-Pass », permet de régler la fréquence d'accès souhaitée. Exemple : pour un réglage sur 150 Hz, l'amplificateur aura une gamme de fréquences entre 10 Hz et 150 Hz.

Bass Boost

Le régulateur Bass Boost (Amplification des basses) permet de régler la restitution des basses de l'amplificateur. La plage de réglage va de 0 dB à +12 dB.

SUB SONIC

Le filtre Subsonic sert au fonctionnement de l'amplificateur quand un subwoofer est connecté. Ce filtre peut être réglé pour protéger le subwoofer d'une surcharge mécanique due aux fréquences basses n'appartenant plus au domaine de l'audible.

Indication de fonctionnement (POWER / PROTECTION)

Affichage vert: Etage de sortie connectée, état de fonctionnement régulier.

Affichage rouge: L'étage de sortie est électroniquement déconnectée à cause d'une défaillance.

Sous réserve de modifications!

ITALIANO

Introduzione

Uniquement pour autoradios avec étage de sortie en pont

Sortie: haut-parleurs

Ausgang: Cinch

Output: Cinch

Sortie: Cinch

Fig. 6

CONFIG Schalter

Sortie: haut-parleurs

Sortie: haut-parleurs

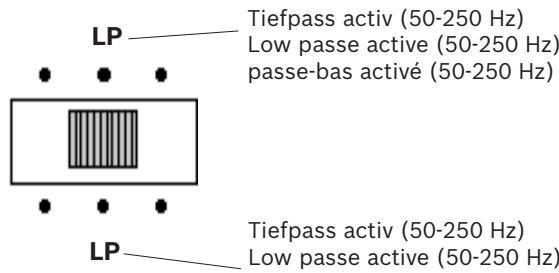

Tiefpass activ (50-250 Hz)
