CDC-A03 CHANGER - Changeur de CD BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Changeur de CD
Marque	BLAUPUNKT
Modèle	CDC-A03 CHANGER
Capacité	10 CD
Format CD compatible	CD standard (12 cm), pas de CD 8 cm ni formes non conventionnelles
Réponse en fréquence	5 - 20 000 Hz ±1 dB
Rapport signal/bruit	94 dB
Pleurage et scintillement	Inférieur à la limite de mesure
Température de service	-10 °C à +50 °C
Alimentation	12 V CC (batterie automobile)
Type de montage	Suspendu ou horizontal
Angle de montage	Réglable jusqu'à 50° via commutateurs latéraux
Connexions	Câble 5 m avec connecteurs signal, masse, +12V
Fonctions principales	Changement automatique, magasin amovible, porte coulissante
Sécurité	Protection laser, consignes de montage (débrancher batterie, éviter humidité)
Entretien	Nettoyage des CD avec un chiffon doux du centre vers l'extérieur, sans solvants
Compatibilité	Autoradios Blaupunkt avec système de gestion CD
Accessoires fournis	Vis et supports de fixation (2x de chaque)
Garantie	Garantie constructeur dans l'Union Européenne
Informations supplémentaires	Ne pas retirer plus d'un porte-CD à la fois ; garder la porte fermée pour protéger le laser

FOIRE AUX QUESTIONS - CDC-A03 CHANGER BLAUPUNKT

Comment charger le magasin CD ?

Pour charger le magasin, amenez le levier du magasin en position haute (flèche vers le haut), retirez un porte-CD, insérez un disque avec l'étiquette vers le haut, puis enfoncez entièrement le porte-CD dans le magasin jusqu'à ce qu'il s'enclenche. Vous pouvez insérer jusqu'à 10 CD. Ne retirez qu'un seul porte-CD à la fois et ne l'inclinez pas.

Que faire en cas d'accumulation d'humidité ?

Si de l'eau de condensation s'accumule sur le système optique laser (par exemple après une pluie ou un écart de température), retirez le CD et attendez environ une heure jusqu'à ce que l'humidité se soit évaporée avant de réutiliser l'appareil.

Comment nettoyer les CD ?

Nettoyez les CD avec un chiffon doux du commerce en essuyant du centre vers l'extérieur. N'utilisez jamais de solvants comme l'essence, les diluants, les sprays antistatiques ou les produits de nettoyage pour disques. Ne collez rien sur les CD.

Quels types de CD sont compatibles ?

Seuls les CD standard de 12 cm de diamètre sont compatibles. Les CD de 8 cm (avec ou sans anneau d'adaptation), les CD non circulaires ou virtuels, et les CD avec étiquettes collées ne peuvent pas être utilisés.

Comment monter le changeur ?

Choisissez un emplacement à l'horizontale, à l'abri des températures supérieures à 55°C, de la pluie, de l'humidité, de la poussière et des vibrations. Utilisez les pièces de fixation fournies. Avant le montage, retirez les trois vis de transport. Réglez les commutateurs d'angle sur les côtés en fonction de l'angle de montage (les deux à la même position).

Comment connecter le changeur à l'autoradio ?

Utilisez le câble de 5 m fourni. Connectez le fil rouge à une alimentation 12 V (borne 30 de la batterie après contact) via un fusible 3 A, le fil brun à la masse, et le connecteur de signal à l'autoradio Blaupunkt compatible avec le système de gestion CD.

Que faire si la porte ne s'ouvre pas complètement ?

Si la porte ne s'ouvre pas entièrement lors de l'éjection du magasin, il y a risque de détérioration. N'insistez pas et contactez votre revendeur ou le service après-vente Blaupunkt.

Comment retirer le magasin CD ?

Faites glisser la porte vers l'extrême gauche, puis pressez le bouton Ejecter. Le magasin sera amené en position de retrait. Attendez qu'il sorte complètement avant de le saisir.

Quelle est la température de fonctionnement ?

Le changeur fonctionne normalement entre -10 °C et +50 °C. Évitez de l'exposer à des températures supérieures à 55°C, par exemple dans une voiture garée en plein soleil.

Que faire en cas d'interruptions sonores ou de perturbations ?

Vérifiez d'abord que les commutateurs d'angle sont réglés correctement selon l'angle de montage. Assurez-vous que les CD sont propres et en bon état. Si le problème persiste, consultez la notice de votre autoradio ou contactez le service après-vente Blaupunkt.

MODE D'EMPLOI CDC-A03 CHANGER BLAUPUNKT

Notice d'emploi et de montage

http://www.blaupunkt.com

Remarques.... 17
Consignes de sécurité.... 17
Utilisation 18
Caractéristiques techniques ..... 20
Montage 21
Connexion 23

Remarques

Nous vous remercions d'avoir porté votre choix sur un produit Blaupunkt et nous sommes sûrs que cet appareil vous donnera toute satisfaction.

Avant la première mise en service, lisez attentivement le présent mode d'emploi.

Les rédacteurs de Blaupunkt s'efforcent constamment de rédiger les modes d'emploi de la manière la plus claire et la plus compréhensible. Si vous avez toutefois des questions concernant l'utilisation de l'appareil, n'hésitez pas à contacter votre revendeur ou le service d'assistance téléphonique de votre pays. Les numéros de téléphone figurent au dos de cette brochure.

Nous offrons une garantie constructeur pour les produits achetés dans l'Union Européenne.

Si vous souhaitez consulter les conditions de garantie, visitez notre site à l'adresse www.blaupunkt.de ou adressez-vous directement à :

Blaupunkt GmbH

Hotline CM/PSS 6

Robert Bosch Str. 200

D-31139 Hildesheim

⚠️ Consignes de sécurité

Pour la durée du montage et du branchement, prière de respecter les consignes de sécurité suivantes :

• En cas de montage ou d'entretien incorrect, des perturbations peuvent survenir au niveau des systèmes automobiles électroniques.
• Débrancher le pôle (-) de la batterie. Respecter les consignes de sécurité du constructeur automobile pendant cette opération.
• Faire attention à ne pas endommager de pièces du véhicule en perçant les trous.
• Cette description peut différer en fonction du modèle du véhicule. Nous déclinerons toute responsabilité en cas de dommages dus à des erreurs de montage et de branchement ou en cas de dommages subséquents.

Si les indications indiquées ici ne correspondent pas à votre montage, prière de contacter votre revendeur Blaupunkt, votre constructeur automobile ou notre service d'assistance téléphonique.

Utilisation

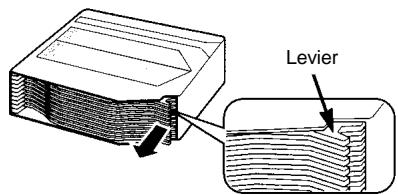

Charger le magasin CD

Amenez le magasin CD à charger dans cette position (flèche vers le haut).

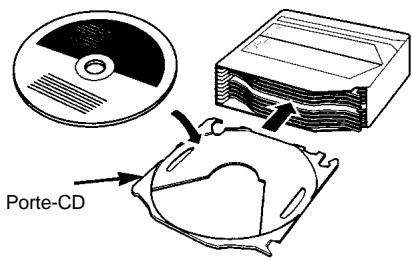

Retirez le porte-CD.

Note :

Ne jamais retirer plus d'un porte-CD à la fois. Veiller à ne jamais incliner le porte-CD en l'insérant.

Insérez un disque par porte-CD, l'inscription étant dirigée vers le haut.
Enfoncez entièrement le porte-CD avec le CD dans le magasin (il s'enclenche).

Vous pouvez insérer jusqu'à 10 CD max. Des porte-CD peuvent ne pas contenir de CD.

Note :

Ne pas utiliser les CD de 8 cm.

Protéger les CD contre les empreintes ou traces de doigt ou contre toute détérioration.

Faire attention à ne pas laisser tomber un CD posé sur un porte-CD retiré.

Les porte-CD peuvent être vides, mais doivent toujours être insérés.

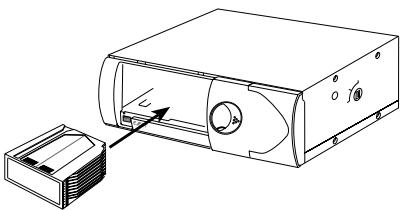

Insérer le magasin CD

Faites glisser la porte vers l'extrême droite.

Insérez le magasin, la flèche étant dirigée vers le haut, jusqu'à ce qu'il s'enclenche.

Faites glisser la porte vers l'extrême gauche.

Note :

Gardez la porte du changeur fermée pour protéger le système optique laser contre la saleté.

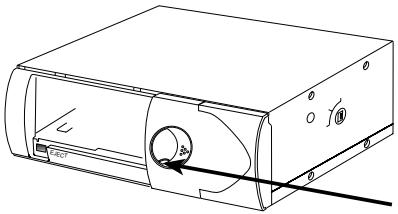

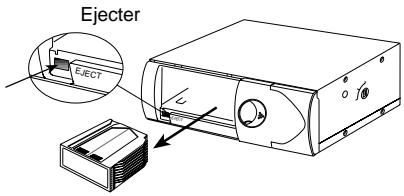

Retirer le magasin CD

Faites glisser la porte vers l'extrême gauche et pressez le bouton (Ejecter).

Le magasin est ensuite amené à la position de retrait.

⚠ Si la porte ne s'ouvre pas entièrement, il y a risque de détérioration pour le changeur et le magasin.

Note concernant l'accumulation d'humidité

En cas de pluie ou d'écarts de température, de l'eau de condensation peut s'accumuler sur le système optique laser et perturber le fonctionnement du changeur.

Retirez dans ce cas le CD et attendez environ une heure jusqu'à ce que l'humidité se soit évaporée.

Notes concernant les CD

Un CD encrassé ou endommagé peut entraîner des interruptions du son.

Pour bénéficier d'une qualité optimale, observez les consignes suivantes :

• Gardez les CD propres et ne les tenez qu'au bord !
• Si nécessaire, nettoyez les CD avant de les écouter au moyen d'un chiffon de nettoyage disponible dans le commerce.
  N'essuyez la surface que du centre vers l'extérieur !
• Ne pas utiliser de solvants comme l'essence, les diluants, les sprays antistatique ou les produits de nettoyage destinés aux disques.
• Ne rien coller sur les CD
• Protégez les CD contre les rayons du soleil et les températures élevées. Ne jamais laisser les CD dans une voiture garée directement au soleil.

• La haute température à l'intérieur de la voiture peut endommager les CD.

• Les CD de forme non conventionnelle (pas circulaires, virtuels) ou les CD de 8 cm de diamètre avec ou sans anneau d'adaptation ne peuvent être utilisés.

• Ne pas utiliser de CD sur lesquels sont collées des étiquettes !

Notes concernant le magasin CD

• Protéger le magasin contre les températures élevées et l'humidité.
• Conserver le magasin à l'abri du soleil (pas sur le tableau de bord, ni sur la plage arrière) !
• Protéger le magasin contre les heurts !

Pour plus de détails sur l'utilisation du changeur, consultez le mode d'emploi de votre autoradio.

Caractéristiques techniques

Réponse en fréquence : 5 - 20 000 Hz ±1 dB

Pleurage et scintillement : inférieur à la limite de mesure

Rapport signal / bruit : 94 dB

Température de service : de -10 °C à +50 °C

Montage

Pièces de fixation fournies

x 2

x 2

x 2

- Ne pas monter l'appareil à un endroit

• exposé à des températures supérieures à 55° C (par ex. dans une voiture garée au soleil).
• proche de sorties d'air chaud (chauffage etc.).
• exposé à la pluie ou à l'humidité.
• exposé à la poussière ou à la sa- leté.
• exposé aux fortes vibrations.

- Pour garantir un montage sûr et stable, utiliser uniquement les pièces de fixation fournies.

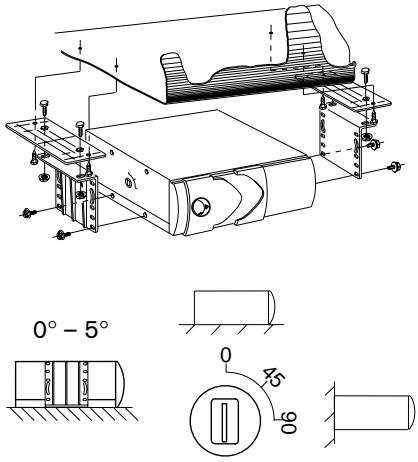

En cas de montage suspendu sous la plage arrière ou dans le coffre, observez les mesures de précaution suivantes :

• Choisissez le lieu de montage de façon à ce que l'unité puisse être montée à l'horizontale.
• Veillez à ce que l'unité ne gêne pas les ressorts, le bras etc. du couvercle du coffre.

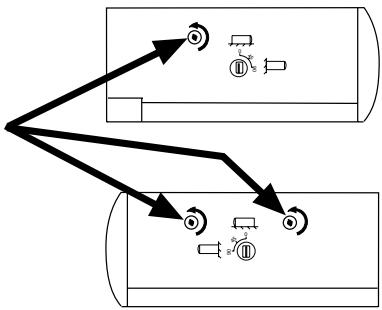

⚠️ Avant le montage, retirer les trois vis de transport.

Commutateurs de réglage d'angle

Note :

Les commutateurs de réglage d'angle sur les côtés doivent être réglés en fonction de l'angle de montage du changeur CD.

Les deux commutateurs doivent être réglés à la même position.

Si les commutateurs ne sont pas réglés correctement, des interruptions sonores et autres perturbations peuvent surve- nir.

Côté gauche

ou
40^ - 50^

Montage suspendu

Connexion

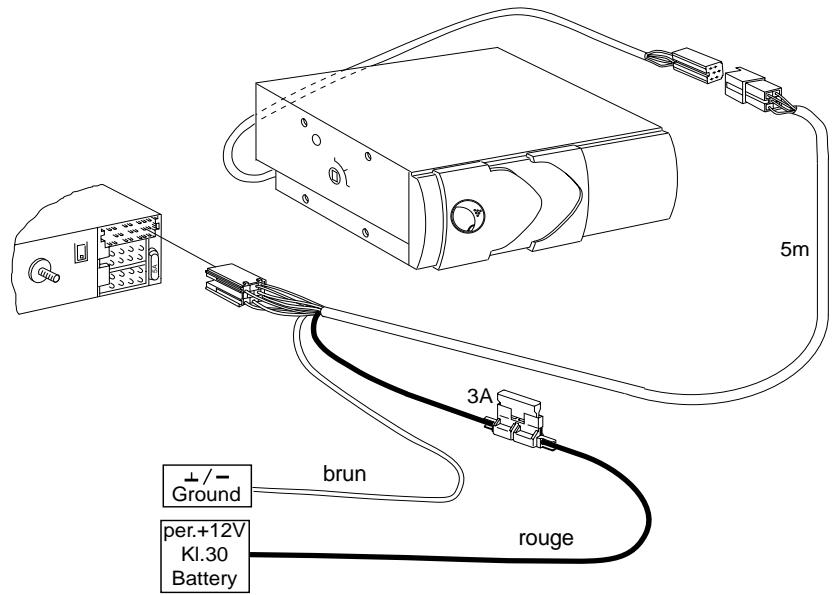

Connexion à un autoradio équipé d'un système de gestion de CD

Sous réserve de modifications.
