Type de produit	Table de cuisson à induction
Caractéristiques techniques principales	4 zones de cuisson, commandes tactiles, affichage digital
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	60 cm x 51 cm x 5 cm (L x P x H)
Poids	10 kg
Compatibilités	Compatible avec les ustensiles de cuisson à induction
Type de batterie	Non applicable
Tension	230 V
Puissance	7400 W maximum
Fonctions principales	Minuterie, détection de casserole, sécurité enfant
Entretien et nettoyage	Surface en verre facile à nettoyer, utilisation d'un chiffon humide recommandé
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Système de sécurité contre la surchauffe, arrêt automatique
Informations générales utiles	Installation recommandée par un professionnel, garantie de 2 ans

FOIRE AUX QUESTIONS - TT 8254 SCHOLTES

Comment puis-je allumer le SCHOLTES TT 8254 ?

Pour allumer le SCHOLTES TT 8254, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle. Assurez-vous que l'appareil est correctement branché.

Que faire si le SCHOLTES TT 8254 ne chauffe pas ?

Vérifiez que l'appareil est bien branché et que l'alimentation fonctionne. Assurez-vous également que la température est réglée correctement et que la fonction de préchauffage est activée.

Comment nettoyer le SCHOLTES TT 8254 ?

Pour nettoyer l'appareil, débranchez-le et laissez-le refroidir. Utilisez un chiffon doux et humide pour essuyer les surfaces extérieures. Évitez les produits abrasifs.

Pourquoi le SCHOLTES TT 8254 affiche-t-il un code d'erreur ?

Un code d'erreur peut indiquer un problème technique. Référez-vous au manuel d'utilisation pour connaître la signification du code affiché et les étapes à suivre.

Comment régler le temps de cuisson sur le SCHOLTES TT 8254 ?

Pour régler le temps de cuisson, utilisez le bouton de minuterie sur le panneau de contrôle. Tournez-le pour sélectionner la durée souhaitée, puis appuyez sur 'Start' pour commencer.

Le SCHOLTES TT 8254 fait du bruit pendant son fonctionnement, est-ce normal ?

Un léger bruit est normal lors du fonctionnement de l'appareil, mais des bruits forts ou inhabituels peuvent indiquer un problème. Vérifiez que rien n'entrave les ventilateurs ou les mécanismes internes.

Puis-je utiliser des ustensiles en métal dans le SCHOLTES TT 8254 ?

Il est conseillé d'utiliser des ustensiles en silicone, en bois ou en verre pour éviter de rayer les surfaces internes. Les ustensiles en métal peuvent être utilisés, mais avec précaution.

Comment déverrouiller le SCHOLTES TT 8254 si l'écran est bloqué ?

Si l'écran est bloqué, essayez de débrancher l'appareil pendant quelques minutes, puis rebranchez-le. Cela devrait réinitialiser le système.

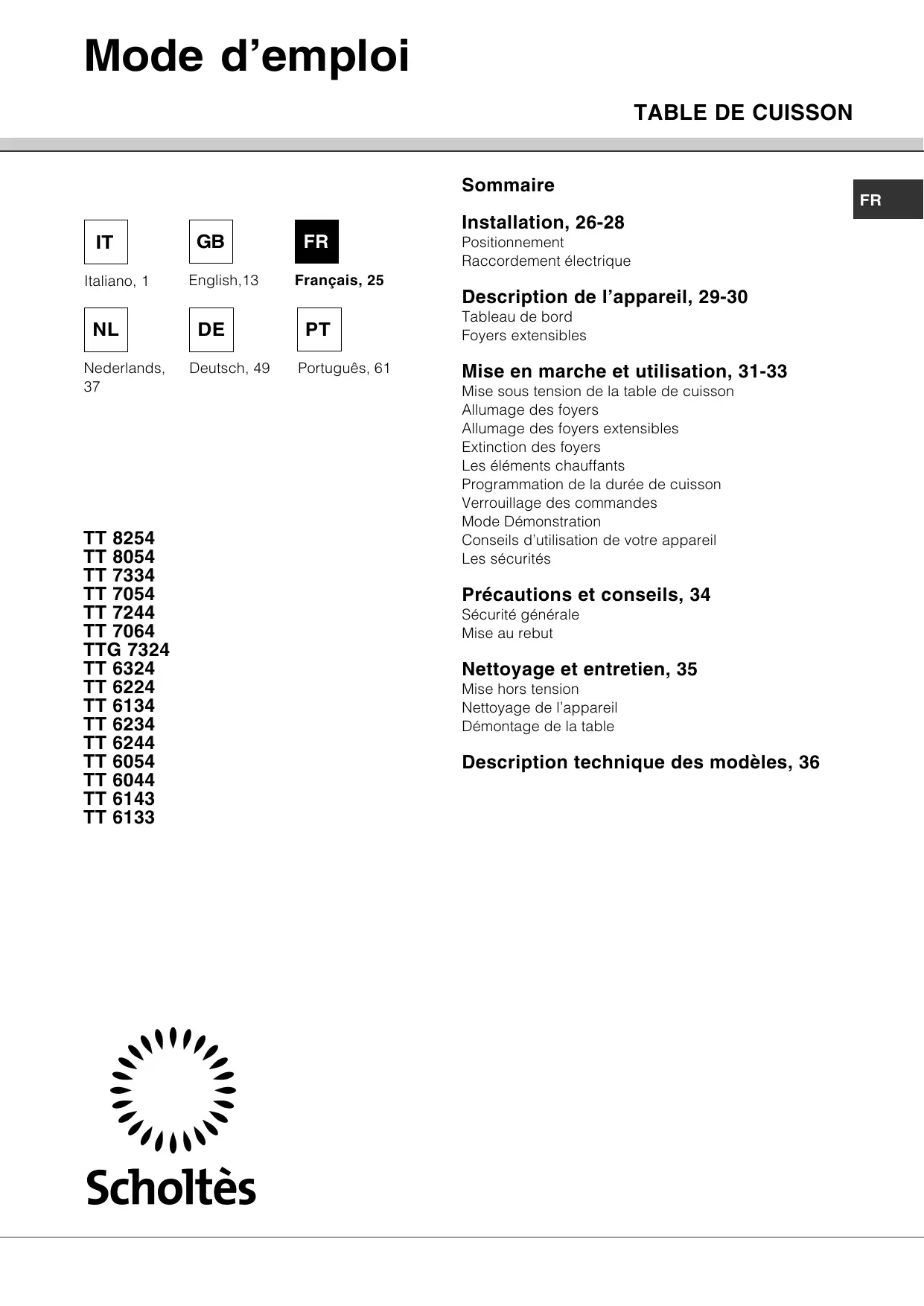

MODE D'EMPLOI TT 8254 SCHOLTES

Raccordement électrique

Description de l'appareil, 29-30

Tableau de bord

Foyers extensibles

Mise en marche et utilisation, 31-33

Mise sous tension de la table de cuisson

Allumage des foyers

Allumage des foyer extensibles

Extinction des foyers

Les éléments chauffants

Programmation de la durée de cuisson

Verrouillage des commandes

Mode Demonstration

Conseils d'utilisation de votre apparéil

Les sécurités

Précautions et conseils, 34

Sécurité générale

Mise au rebut

Nettoyage et entretien, 35

Mise hors tension

Nettoyage de l'appareil

Démontage de la table

Description technique des modèles, 36

Scholtès

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut causer des dommages a des personnes, des animaux ou des biens.

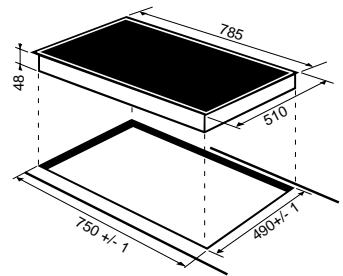

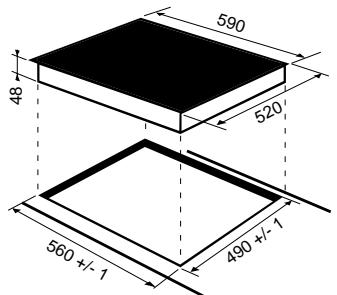

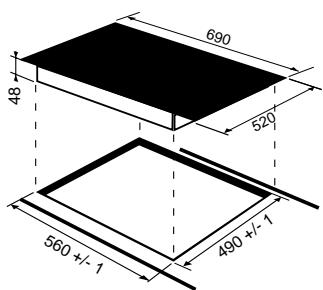

Encastrement

Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possède des caractéristiques bien précises:

• le matériel du plan d'appui doit pouvoir résister à une température d'environ 100^ ;
• si vous souhaitez installer votre table de cuisson au-dessus d'un four, il faudra que ce dernier soit équipé d'un dispositif de refroidissement par ventilation forcee;
• évitez d'installer votre table de cuisson au-dessus d'un lave-vaisselle: si c'est le cas, prévoyez une séparation étanche entre les deux apparèils;
• selon la table de cuisson que vous souhaitez installer (voir figures), la découverte du meuble doit avoir les dimensions suivantes :

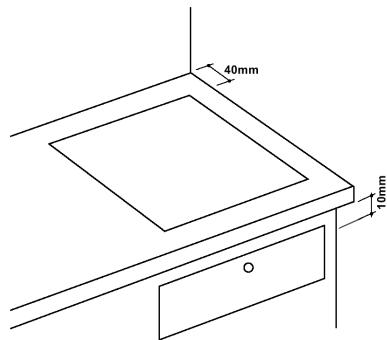

Aération

Pour permettre une bonne aération et pour éviter toutes surchauffe des surfaces autour de l'appareil, la table de cuisson doit être positionnée :

• à au moins 40 mm de distance du mur arrrière et à au moins 600 mm de distance de toute autre surface verticale;
• de manière à ce qu'il reste au moins 10 mm de distance entre la découvert d'encastrement et le meuble en dessous.

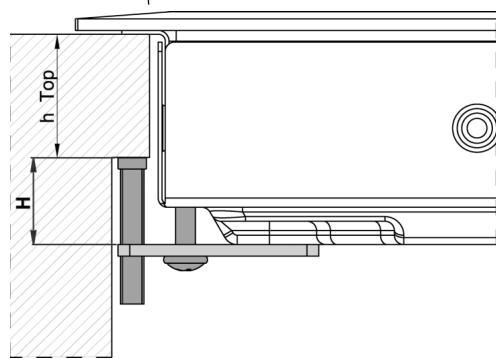

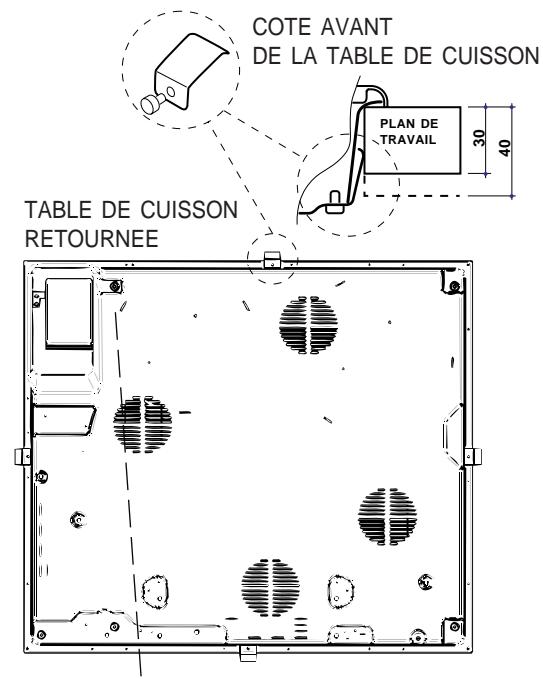

Fixation

Il est impératif d'assurer l'encastrement de l'appareil sur un plan d'appui parfaitement plat.

Les déformations provoquées par une mauvaise fixation risquent d'alterer les caractéristiques de la table de cuisson ainsi que ses performances.

La longueur de la vis de réglage des crochets de fixation doit être réglée avant leur montage selon l'épaissieur du plan d'approi:

• épaisseur 30~mm : vis 17,55 mm;
• épaisseur 40 mm : vis 7,55 mm

Pour sa fixation,procédez comme suit :

1. Servez-vous des 4 vis courtes sans pointe pour visser les 4 ressorts de centrage dans les trouss prévus sur chaque côté de la table, en leur milieu;
2. insérez la table de cuisson dans la découpe prévue, bien au centre et appuyez bien tout autour du cadre pour que la table adhérite parfaitement au plan d'appui.
3. pour les tables avec profils laterraux: après avoir encastré la table de cuisson dans la découvert, insérez les 4 crochets de fixation (chacun avec son goujon) sur le périmètre inférieur de la table de cuisson et vissez-les avec les vis longues à pointe jusqu'à ce que le verre adhérite bien au plan d'appui.

! Il faut absolument que les vis des ressorts de centrage soient accessibles.
! Conformément aux normes de sécurité, après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties electriées.
! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avac l'aide d'un outil.

Baccordement électrique

! Le branchement électrique de la table de cuisson et celui d'un évientuel four à encastrer doivent être effectués séparément, pour des raisons de sécurité électrique et pour pouvoir démonter plus facilement le four en cas de besoin.

Bonnier

TABLE DE CUISSON RETOURNEE

L'appareil est équipé, sur le dessous, d'un boîtier de raccordement à plusieurs types d'alimentation électrique (la figure n'est qu'indicative, elle peut ne pas correspondre au modele acheté).

Raccordement monophasé

La table est fournie déjà équipée d'un cordon d'alimentation prévu pour raccordement monophasé. Procédéru au raccordement des fils en suivant les indications du tableau et des dessins suivants :

Tension type et fréquence réseau	Cordon électrique	Raccordement fils
230V 1+N ~ 50 Hz	± N L	½: jaune/vert; N: les 2 fils bleus ensemble L: le marron avec le noir

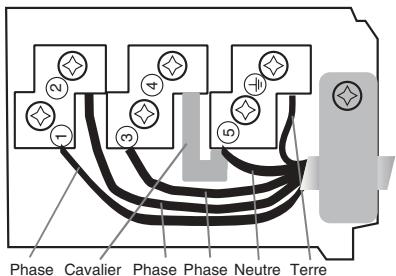

Autres types de raccordement

Si l'installation électrique correspond à une des caractéristiques suivantes :

Tension type et fréquence réseau

• 400V - 2+N ~ 50 Hz
• 230V 3 ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

Déparer les câbles et procéder au raccordement des fils en suivant les indications du tableau et des dessins suivants :

Tension type et fréquence réseau	Cordon électrique	Raccordement fils
400V - 2+N ~ 50 Hz	N L1 L2	½: jaune/vert; N: les 2 fils bleus ensemble L1: noir L2: marron
230V 3 ~ 50Hz
400V - 2+2N ~ 50 Hz	N L1 L2	½: jaune/vert; N1: bleu N2: bleu L1: noir L2: marron

Si l'installation électrique correspond à une des caractéristiques suivantes :

Tension type et fréquence réseau

• 400V 3 - N ~ 50 Hz

proceder comme suit :

! Le cable évientuellesment fourni n'est pas prévu pour ces types d'installation.

1. Utiliser un cable d'alimentation approprié, type H05RR-F ou supérieur, aux dimensions déquates (section cable : 2,5 mm).
2. Faire levier à l'aide d'un tournevis sur les languettes du couvercle du bornier pour l'ouvrir (voir figure Bornier).
3. Dévisser la vis du serre-câble et les vis des bornes correspondant au type de raccordement nécessaire et positionner les cavaliers de raccordement conformément aux indications du tableau et des figures ci-dessous.
4. Positionner les fils conformément aux indications du tableau et des figures ci-dessous et procéder au raccordement en serrant à fond toutes les vis des bornes.

1. Fixer le cable d'alimentation dans le serre-cable correspondant et fermer le couvercle.

Triphase 400

Branchement du cable d'alimentation au réseau électrique

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique de l'appareil;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilise ni rallonges ni prises multiples.

!Après installation de l'appareil, le cable électrique et la prise de courant doivent être facilement accessibles

! Le cable ne doit être ni plié ni excessivement écrasé.
! Le cable doit être contrôle périodiquement et ne peut être remplaced que par un technicien agreeé.

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

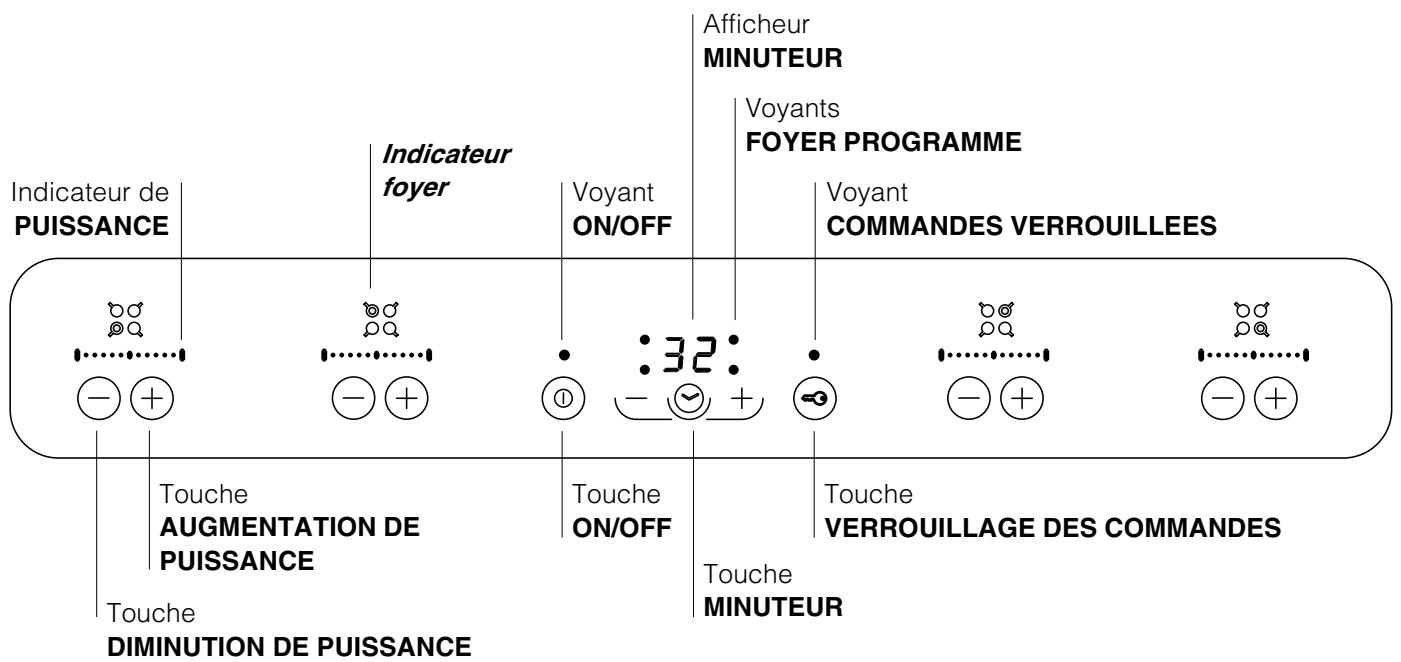

Tableau de bord

Le tableau de bord qui est décrit n'a qu'une valeur d'exemple : il peut ne pas correspondre au modele que vous aze acheté.

• Touche AUGMENTATION DE PUISSANCE pour allumer le foyer et régler sa puissance (voir Mise en marche et utilisation).
• Touche DIMINUTION DE PUISSANCE pour régler la puissance et éteindre le foyer (voir Mise en marche et'utilisation).
• Indicateur de PUISSANCE: une colonne lumineuse pour signaler le niveau de puissance atteint.
• Touche ON/OFF pour allumer ou éteindre l'appareil.
  Voyant ON/OFF: il signale si l'appareil est allumé ou eteint.

• Touche MINUTEUR pour programmer la durée d'une cuisson (voir Mise en marche et Utilisation).

• Afficheur MINUTEUR: pour afficher les choix correspondant à la programmation (voir Mise en marche et'utilisation).

• Voyants FOYER PROGRAMME: ils indiquent les foyers quand une programmation est lancée (voir Mise en marche et utilisation).
• Touche VERROUILLAGE DES COMMANDES pour empêcher toute intervention extérieure sur les réglages de la table de cuisson (voir Mise en marche et Utilisation).
• Voyant COMMANDES VERROUILLEES: pour signaler le verrouillage des commandes (voir Mise en marche et Utilisation).

Foyers extensibles

Certain modèles sont écipés de foyers extensibles. Ces derniers peuvent avoir soit une forme circulaire soit une forme ovale et s'étendre pour former des foyers doubles ou triples. Illustration des commandes générées sur les modèles écipés de ces options.

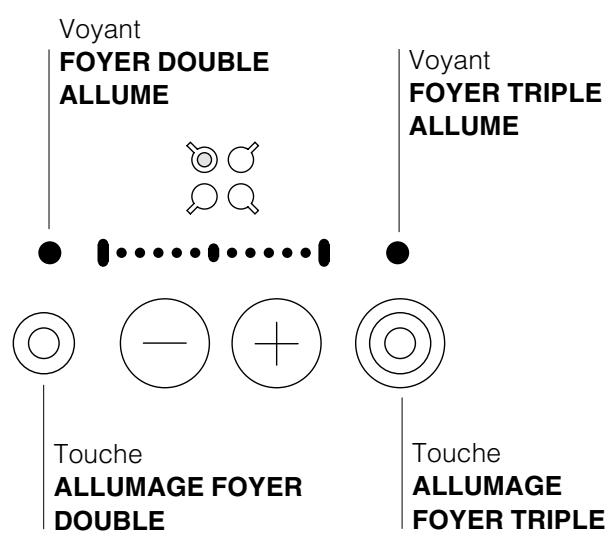

Foyer extensible circulaire

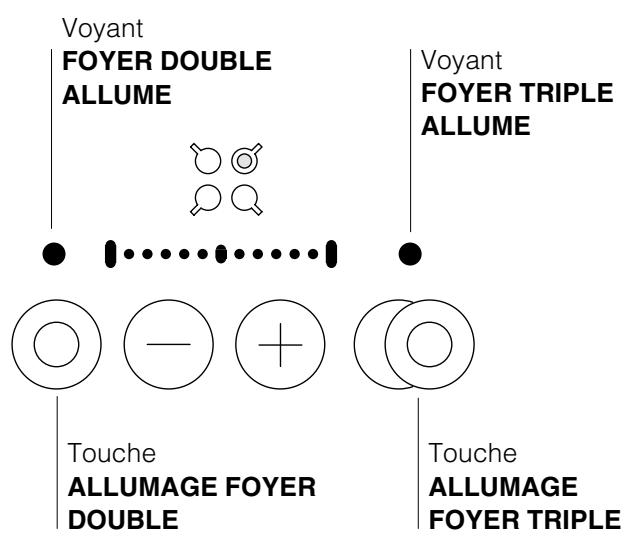

Foyer extensible ovale

• Touche ALLUMAGE FOYER DOUBLE pour activer le foyer double (voir Mise en marche et Utilisation).
  Voyant FOYER DOUBLE ALLUME : il signale l'allumage du foyer double.

• Touche ALLUMAGE FOYER TRIPLE pour activer le foyer triple (voir Mise en marche et Utilisation).
  Voyant FOYER TRIPLE ALLUME : il signale l'allumage du foyer triple.

• Touche ALLUMAGE FOYER DOUBLE pour activer le foyer double (voir Mise en marche et Utilisation).
  Voyant FOYER DOUBLE ALLUME : il signale l'allumage du foyer double.

• Touche ALLUMAGE FOYER TRIPLE pour activer le foyer triple (voir Mise en marche et Utilisation).
  Voyant FOYER TRIPLE ALLUME : il signale l'allumage du foyer triple.

! La colle utilisée pour les joints laisse des traces de graisse sur le verre. Nous vous conseillons de les éliminer avant d'utiliser l'appareil, à l'aide d'un produit d'entretien non abrasif. Une odeur de caoutchouc peut se dégager au cours des premières heures d'utilisation, elle disparaître très vite.

! Quand la table de cuisson est mise sous tension, tous les voyageants et les indicateurs du tableau de bord s'allument quelques instants et un bref signal sonore retentit. Attendez que les voyageants et les indicateurs s'éteignent avant d'allumer votre table de cuisson.

Mise sous tension de la table de cuisson

Pourmettre la table de cuisson sous tension,appuyez surla touche ① pendant une seconde environ.

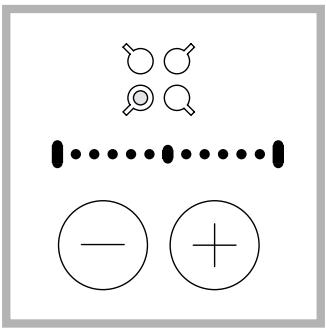

Allumage des foyer

Chaque foyer est actionné par un dispositif de réglage de puissance en deux parties (- et +).

• Appuyez sur la touche (+) pour activer le foyer, puis seLECTIONnez la puissance souhaitee a l'aide des touches (-) et (+) .

• Pour sélectionner directement la puissance maximale, appuyez brievement sur la touche () .

Allumage des foyeres extensibles

• Double foyer:

• Appuyez sur la touche pour activer le foyer le plus à l'intérieur.

• Si le deuxième foyer est circulaire : appuyez sur la touche© pour activer (ou désactiver) le deuxième foyer. Si le foyer est ovale : appuyez sur la touche ©.

Foyer triple:

1. Activez le foyer double comme indiqué.
2. Si le foyer est circulaire : appuyez sur la touche® pour activer (ou désactiver) tout le foyer (foyer triple). Si le foyer est ovale : appuyez sur la touche ®

! Pour activer (ou désactiver) tout le foyer extensible (foyer triple), appuyez directement sur la touche © s'il est circulaire, sur © s'il est ovale.

Extinction des foyer

• Appuyez sur la touche (-) : la puissance du foyer descend progressivement jusqu'à extinction.
• Ou bien appuyez simultanément sur les touches (一) et (十) : la puissance du foyer revient aussitôt à 0 et le foyer s'éteint.

Les éléments chauffants

La table de cuisson, selon les modèles, peut être équipée de deux types d'éléments chauffants : halogènes et radiants.

Les halogènes transmettent la chaleur par irradiation de la lampe halogène qu'ils contiennent.
Ils se caractérisent par leurs propriétés qui rappellent celles du gaz : une prompte réponse aux commandes, visualisation immédiate de la puissance.
Les radiants sont composés d'une multitude de spires qui garantissent une répartition uniforme de la chaleur sur le fond du écipient pour réussir parfaitement toutes les cuissons lentes et le mijotage : daubes, sauces ou plats à réchauffer.

Programmation de la durée de cuisson

Il est possible de programmer tous les foyers pour une durée comprise entre 1 et 99 minutes.

1. Allumez le foyer et reglez sa température.
2. Appuyez plusieurs fois de suite sur la touche , jusqu'à ce que levoyant correspondant au foyer que vous désirez programmermer s'allume.
3. Sélectionnez la durée de cuisson désirée à l'aide des touches +
4. Appuyez sur la touche pour confirmer.

Le compte à rebours du minuteur démarre aussiôt. La fin de la cuisson programmée est indiquée par un signal acoustique (pendant 10 secondes) et le foyer s'eteint.

Proceder de même pour tous les foyers que vous souhaitez programme.

Visualisation en cas de programmation multiple

En cas de programmation d'un ou de plusieurs foyers, l'écran affiche le temps restant pour le foyer qui se rapproche le plus de la fin du tempsprogrammé, dont la position est indiquée par allumage du voyant correspondant. Les voyants des autres foyers programmés se mettent à clignoter.

Pour afficher le temps restant des autres foyers programmés, appuyez plusieurs fois de suite sur la touche: il y aura affichage à la suite et dans les sens des aiguilles d'une montre des temps de tous les foyers programmés, en partant du foyer avant gauche

Modifier la programmation

1. Appuyez plusieurs fois de suite sur la touche jusqu'à affichage du temps correspondant au foyer que vous désirez modifier.
2. Sélectionnez un nouveau temps à l'aide des touches +.
3. Appuyez sur la touche pour confirmer.

Pour annuler une programmation, procédez comme sus-indiqué. Au point 2, appuyez simultanément sur les touches (- +) : la programmation est remise à zéro et l'afficheur quitte le mode programmation.

Verrouillage des commandes

Pendant le fonctionnement de la table, il est possible de verrouiller les commandes pour empêcher toute intervention extérieure sur le réglage (enfants, nettoyage...). Appuyez sur la touche pour verrouiller les commandes, le voyant situé au-dessus de la touche s'allume.

Pour pouvoir modifier les réglages (interrompre la cuisson par ex.) il faut déverrouiller les commandes : appuyez sur la touche pendant quelques instants, le voyant s'eteint et les commandes sont déverrouillées.

Extinction de la table de cuisson

Appuyez sur la touche pour éteindre l'appareil. Si les commandes de l'appareil ont été verrouillées, elles resteront verrouillées au rallumage de la table. Pour pouvoir rallumer la table de cuisson, il faut d'abord déverrouiller les commandes.

Mode Demonstration (demo)

Il est possible de selectionner une utilisation en mode démonstration où le tableau de bord fonctionne normalement (y compris les commandes concernant la programmation) mais où les éléments chauffants ne s'allument pas. Pour activer le mode démonstration (demo), il faut que la table soit sous tension et que les commandes soient verrouillées.

• Appuyez simultanément sur la touche (+) du foyer arrêté gauche, sur la touche (+) du foyer avant droit et sur la touche () pendant quelques secondes;
• il y a affichage alterné de DE et de MO et la table s'eteint;
  au rallumage successif, la table se trouvera en mode démonstration (demo).

Pour quitter ce mode de fonctionnement :

• table allumée et verrouillage des commandes activé, appuyez à nouveau sur les touches comme sus-indiqué;
• il y a affichage de RE et de AL et la table s'eteint;
  au rallumage successif, la table fonctionnera normalement.

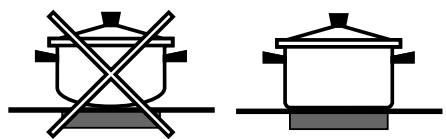

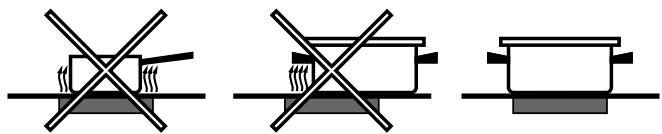

Conseils d'utilisation de votre appareil

Pour obtenir deailles performances de votre table de cuisson :

• utilisez des casseroles à fond plat pour qu'elles adhérent parfaitement à la zone de chauffe

• utilisez toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée;
• est généralement courant, qu'elles ne s'est pas fauillies.

• voirlez à ce que la base des casseroles soit toujours bien sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles;
• évitez d'utiliser les casseroles que vous utilisez sur les brûleurs à gaz: la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd son adhérence;
• ne laïsez jamais un foyer allumé sans casserole car, dans ce cas, le niveau maximum de chaleur est atteint très rapidement et les éléments chauffants risquent de s'endommager.

Niveau de puissance conseillés pour les différents types de cuisson:

Puisssa- nces	Petit foyer (1100->1400 W)	Foyer moyen (1800->2000W)	Grand foyer (2300->2500 W)
Mini	Chocolat	Réchauffer	Mijotage
Moyen	Sauce	Mijotage	Ebullition liquides
Maxi	Mijotage	Ebullition liquides	Frie /Griller

Les securités

Indicateurs de chaleur résiduelle

Tant que la température des foyers demeure supérieure à 60^ , même après leur extinction, les indicateurs de chaleur résiduelle, situés en bordure du foyer correspondant, restent allumés pour éviter tout risque de brûlle.

Inactivité

Si la table est allumée mais n'est pas utilisé pendant les 2 minutes qui suivent, la fonction de verrouillage des commandes est activée automatiquement. Si cette situation se prolonge encore pendant 4 autres minutes, la table s'eteint automatiquement.

Surchauffe

Une utilisation prolongée de la table peut provoquer un échauffement des composants électroniques.

Dans ce cas, un dispositif de protection thermique impose temporairement une puissance réduite (égale à 3) sur les foyers avant tant que la température n'est pas redescendue à un niveau acceptable.

Interrupteur sécurité

L'appareil est équipé d'un interrupteur de sécurité qui interrompt instantanément le fonctionnement des foyersès qu'un temps limite de fonctionnement à un niveau de puissance donné est atteint (voir tableau). Au cours de l'interruption de sécurité, l'écran affiche alternatively TI et ME.

Niveau de puissance	Temps limite de fonctionnement en heures
1	10
2	6
3-4-5	5
6	4
7-8	3
9-10	2
11	1

Signal sonore

Des anomalies, comme par exemple :

• un objet (casserole, couvert, ...) place plus de 10 secondes sur la zone de commande,
• un débordement sur la zone de commande,
• une pression prolongée sur une touche, peuvent déclencher un signal acoustique. Eliminéz la cause de dysfonctionnement pour interrompre le signal acoustique. Dans ces conditions, les commandes se verrouillent automatiquement : pour les déverrouiller, appuyez sur la touche (心) ,les sélections seront maintaines. Si la cause de l'anomalie n'est pas éliminée, le signal sonore continue à retardir et la table s'eteint.

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet apparéil est conforme aux Directives Communautaires suivantes :
-73/23/CEE du 19/02/73 (Basse Tension) et modifications successives
-89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives
-93/68/CEE du 22/07/93 et modifications successives.

Sécurité générale

• Cet apparéil a été consçu pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil si vous étés pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet apparéil qui sert à cuir des alimentés ne doit être utilisé que par desadultes conformément aux instructions du mode d'emploi. N'utilisez pas la table comme plan de dépose ou comme planche à découvert.
• Le plan vitrocéramique résiste aux chocs mécaniques, il peut toutefois se fendre (ou même se briser) sous l'effet d'un chic provoqué par un objet pointu, tel qu'un ustensile par exemple. Dans ce cas, débranchez immédiatement l'appareil du réseau électrique et adressez-vous à un centre d'assistance technique.
• Si la surface de la table est félée, éteindre l'appareil pour éviter tout risque d'électrocution.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes de la table de cuisson.

• N'oubliez pas que la température des foyers reste assez élevé pendant trente minutes au moins après leur extinction. La chaleur résiduelle est aussi signalée par unvoyant (voir Mise en marche et Utilisation).

• Gardez àonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faites très attention aux emballages, au film plastique et papier aluminium : au contact des surfaces encore chaudes ou tièdes, ils risquent d'endommager gravement la table.

• Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout heures accidentel.
• Ne tirezURTout pas sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT DEBRANCHÉ la fiche de la prise de courant.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les-appareils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les
  appareils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des
  matériaux qui les composent et réduire l'impact sur la
  santé humaine et l'environnement. Le symbole de la
  "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.
  Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à
  suivre pour l'enlèvement de leur vieil apparéil.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! N'utilisez jamais de détergents abrasifs ou corrosifs, tels que des bombes aérosols pour grilloirs et fours, des détacheurs et dérouilleurs, des poudres à récycler ou des éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

• Pour un entretien courant, passez une éponge humide sur la surface et sechez avec du papier essuie-tout.
• Si la table est sale, frottez avec un produit d'entretien adapté au verre vitrocéramique, rincez et essuyez.
• Pour enlever les salissures en relief, utilisez le grattoir livre avec l'appareil. Intervenez des que possible, n'attendez pas que l'appareil ait refroidi afin d'eviter toute incrustation des salissures. L'utilisation d'une éponge en fil d'acier inoxydable, spéciale verre vitrocéramique, imprégnae d'eau savonneuse donne d'excellents résultats.

! Le gratoir fourni est coupant : utilisez-le avec précaution.

• Tout objet, matière plastique ou sucre ayant accidentellement fondu sur la table de cuisson doit être aussitôt enlevé à l'aide du grattoir tant que la surface est encore chaude.
• Une fois que la table est propre, vous pouvez appliquer un produit d'entretien et de protection spécial : celui-ci laisse un film invisible qui protège la surface en cas de débordement accidentel. Opérez de préférence quand l'appareil est tiède ou froid.
• Prenez soit de tous jours bien rincer à l'eau claire et de sécher la table : les résidus des produits pourraient en effet s'incruster lors d'une prochaine cuisson.

Cadre en acier inox (uniquement pour les modèles avec encadrement)

Un contact prolongé avec une eau très calcaire ou l'utilisation de nettoyants contenant du phosphore peuvent tacher l'acier inox.

Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférible d'éliminer rapidement tout débordement d'eau s'il y a lieu.

! Cadre en aluminium avec un aspect inox. Ne jamais utiliser de produits de nettoyage et degraissant non applicable sur l'aluminium.

Démontage de la table

S'il vous faut démonter la table de cuisson :

1. enlevez les vis qui fixent les ressorts de centrage sur les côtsés;
2. desserrez les vis des crochets de fixation dans les coins;
3. dégagez la table de cuisson du meuble.

! Il est vivement recommandé d'éviter d'acceder aux mécanismes internes pour tenter une réparation. En cas de panne, contactez le service d'assistance technique.

Description technique des modèles

Ces tableaux vous indiquent, modèle par modèle, les valeurs d'absorption d'énergie, le type d'élement chauffant (halogène ou radiant) et le diamètre de chaque foyer.

Tablede cuisson	TT 8254		TT 8054		TT 7334
Foyers	Puisance (en W)	Diametre(en mm)	Puisance (en W)	Diametre (en mm)	Puisance (en W)	Diametre (en mm)
Arriere droit	H 2500	230	R 2500	250	H 1200	165
Avant droit	R 1200	165	R 1200	165	RO 1000/1800	165x270
Arriere gauche					H 1050/2500	230
Avant gauche					R 600	120
Centre	H 1800	200	R 1800	200
Gauche	RO 600/1600/2400	190x275	RO 1500/2400	190x285
Puisance totale	7900		7900		6100
H = halogène (haloring), R = radiant simple, RO = radiant ovale, RD = radiant double, RT = radiant triple
Tablede cuisson	TT 7054		TT 7244		TT 7064
Foyers	Puisance (en W)	Diametre(en mm)	Puisance (en W)	Diametre (en mm)	Puisance (en W)	Diametre (en mm)
Arriere droit	R 1200	165	H 1200	165	R 1200	165
Avant droit	RO 1000/1800	165x270	H 1800	200	R 1800	200
Arriere gauche	R 1100/2500	250	RT 800/1600/2500	250	RT 800/1600/2500	250
Avant gauche	R 600	120	R 600	120	R 600	120
Centre
Droit
Puisance totale	6100		6100		6100
H = halogène (haloring), R = radiant simple, RO = radiant ovale, RD = radiant double, RT = radiant triple
Tablede cuisson	TTG 7324		TT 6324		TT 6224
Foyers	Puisance (en W)	Diametre(en mm)	Puisance (en W)	Diametre (en mm)	Puisance (en W)	Diametre
Arriere droit	R 1400	180	R 1400	180	R 1400	180
Avant droit	H 1800	200	H 1800	200	H 1800	200
Arriere gauche	H 1050/2500	230	H 1050/2500	230	H 2500	230
Avant gauche	R 1200	165	R 1200	165	R 1200	165
Centre
Droit
Puisance totale	6900		6900		6900
H = halogène (haloring), R = radiant simple, RO = radiant ovale, RD = radiant double, RT = radiant triple
Tablede cuisson	TT 6134		TT 6054		TT 6044
Foyers	Puisance (en W)	Diametre(en mm)	Puisance (en W)	Diametre (en mm)	Puisance (en W)	Diametre (en mm)
Arriere droit	R 1400	180	R 1400	180	R 1400	180
Avant droit	R 1800	200	R 1800	200	R 1800	200
Arriere gauche	H 2500	230	R 1100/2500	250	R 2500	250
Avant gauche	R 1200	165	R 600	120	R 600	120
Centre
Droit
Puisance totale	6900		6300		6300
H = halogène (haloring), R = radiant simple, RO = radiant ovale, RD = radiant double, RT = radiant triple
Tablede cuisson	TT 6143		TT 6234		TT 6244
Foyers	Puisance (en W)	Diametre(en mm)	Puisance (en W)	Diametre (en mm)	Puisance (en W)	Diametre (en mm)
Arriere droit			R 1400	180	H 1200	165
Avant droit			R 1800	200	RO 1000/1800	165x270
Arriere gauche	H 2500	230	H 1050/2500	230	H 1050/2500	230
Avant gauche	R 1200	165	R 1200	165	R 600	120
Centre
Droit	R 600/1600/2400	190x275
Puisance totale	6100		6900		6100
H = halogène (haloring), R = radiant simple, RO = radiant ovale, RD = radiant double, RT = radiant triple
Tablede cuisson	TT 6133
Foyers	Puisance (en W)	Diametre(en mm)
Arriere droit
Avant droit
Arriere gauche	H 2500	230
Avant gauche	R 1200	165
Centre
Droit	RO 1500/2400	190x285
Puisance totale	6100
H = halogène (haloring), R = radiant simple, RO = radiant ovale, RD = radiant double, RT = radiant triple

Italiano, 1

English, 13

Français, 25

Nederlandsl, 37

Deutsch, 49

Portugués, 61

TT 8254
TT 8054
TT 7334
TT 7054
TT 7244
TT 7064
TTG 7324
TT 6324
TT 6224
TT 6134
TT 6234
TT 6244
TT 6054
TT 6044
TT 6143
TT 6133

Samenvatting

Desligar a corrente électrique

Limpeza do aparelho

Desmontaroplano

Se o Sistema électrique corresponder à una dessas caractéristicas:

Desligar a corrente électrique
