MODE D'EMPLOI GN 4113 LIEBHERR
1 Vue d'ensemble de l'appareil. 2
1.1 Description de l'appareil et de son équipement.... 2
1.2 Domaine d'utilisation de I'appareil 2
1.3 Conformité 3
1.4 Dimensions hors tout de I'appareil 3
1.5 Economiser l'énergie 3
1.6 Plaque isolante 3
2 Consignes de sécurité generales. 3
3 Eléments de commande et d'affichage. 4
3.1 Eléments de commande et de contrôle 4
3.2 Affichage de la températe 4
4 Mise en service. 4
4.1 Transport de l'appareil 4
4.2 Mise en place de l'appareil 4
4.3 Inversion du sens d'ouverture de la porte 5
4.4 Insertion entre deux éléments de cuisine 6
4.5 Eliminer l'emballage 6
4.6 Brancher l'appareil 7
4.7 Enclencher l'appareil. 7
5 Commande. 7
5.1 Alarme porte ouverte.. 7
5.2 Alarmede température 7
5.3 Congeler des aliments 7
5.4 Dégivrer les aliments 7
5.5 Régler la températe 7
5.6 SuperFrost. 8
5.7 Tiroirs.. 8
5.8 Tablettes de rangement 8

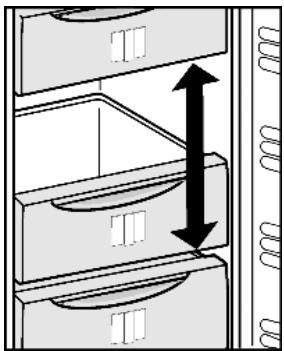

5.9 VarioSpace 8
5.10 Systeme info.. 8

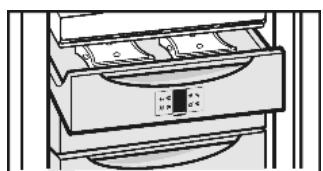

5.11 Accumulates de froid 8
6 Entretien. 8
6.1 Dégivrer avec le mode NoFrost 8
6.2 Nettoyage de I'appareil 8

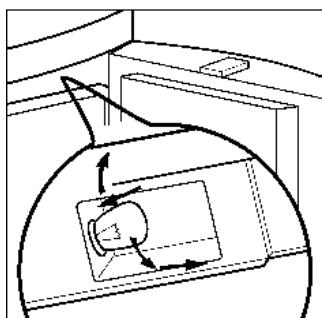

6.3 Remplacer I'elcailage interieur.. 9
6.4 S.A.V. 9
7 Dysfonctionnements 9
8.1 Couper l'appareil 10
8.2 Mise hors service 10
9 Eliminer l'appareil. 10
Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoit nous nous réservons le droit de modifier la forme, l'équipment et la technique de nos apparèils. Nous vous remercions de votre compréhension.
Afin de découvert tous les avantages de votre nouvel apparéil, nous vous prions de dire attentivement ces instructions de montage.
Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles.Les paragraphs ne concernant que certains apparéils sont indiqués par un astérisque (^*)
Les instructions de manipulation sont indiqués par un les résultats de manipulation par un .
1 Vue d'ensemble de l'appareil

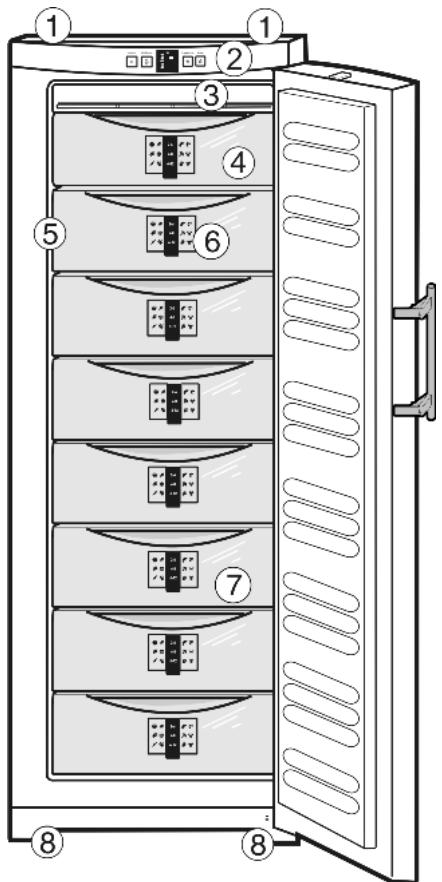

1.1 Description de l'appareil et de son équipement
Remarque
A la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.
(1) Poignées de transport arrêté
(2) Éléments de commande et de contrôle
(3) Dispositif NoFrost
(4) Accumulator de froid
Fig. 1

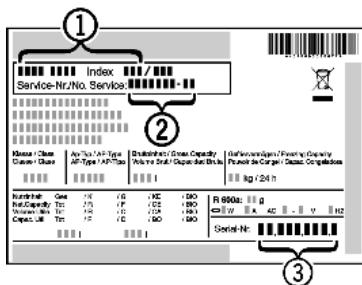

(5) Plaquette signalétique
(6) Tiroirs avec système info
(7) VarioSpace
(8) Pieds de réglage, poignées de transport avant, roulettes de transport arrêté
1.2 Domaine d'utilisation de l'appareil
L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation
- les cuisines du personnel, les pensions de famille,
- les clients de maisons de campagne, hotels, motels et autres hébergements,
- les traiteurs et servicessemblables dans le commerce de gros
N'utilisez l'appareil que dans un cadre domestique. Toute autre sorte d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigeration de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substancessemblablesconcernés par la directive des produits Médicaux 2007/47/EG. Uneutilisation abusive de l'appareil peut entrainer l'endommagement des produits stockés ou leur alteration. De plus,l'appareil n'est pas adapte pour le fonctionnement dans lesdomaines à risque d'explosions.
En fonction de la classe climatique, l'appareil a ete concu pour I'exploitation a des temperatures environnantes limites. La classe climatique de suaive apparile est indiquee sur la plaquette signaletique.
Remarque
Respectez les températures environnantes indiquées, sinon la puissance réfrigérante diminue.
| Classe clima-tique | pour températures ambantes |
| SN, N | à 32 °C |
| ST | à 38 °C |
| T | à 43 °C |
Le bon fonctionnement de cet apparéil est garantie pour une température ambiente minimale limite a 5^
L'étanchéité du circuit réfrigérant est contrôleé. Cet apparéil est conforme aux prescriptions de sécurité en vigueur ainsi qu'aux directives UE 2006/95/UE et 2004/108/UE.

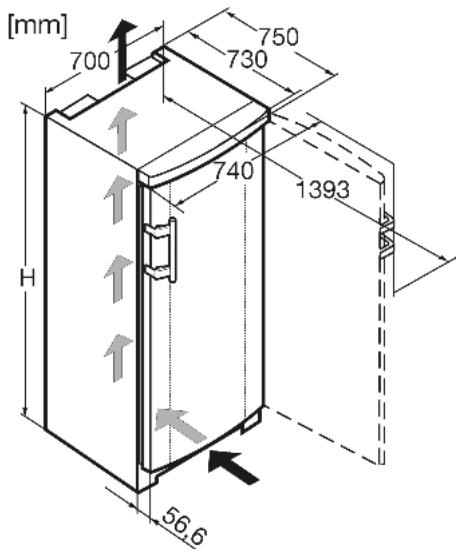

1.4 Dimensions hors tout de l'appareil
Fig. 2
| Modèle | Hauteur de l'appareil H (mm) |
| GN 31.. | 1555 |
| GN 36.. | 1751 |
| GN 41.. | 1947 |
1.5 Economiser l'énergie
- Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
- Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chiffage ou équivalents.
- La consommation en énergie dépend des conditions d'installation comme la température ambiente. (voir 1.2).
- Ouvrir l'appareil aussi brievement que possible.
- Plus la température est régée basse, plus la consommation en énergie est élevée.
- Trier les aliments pour les ranger (voir Vue d'ensemble de l'appareil).
-
Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchee.
-
Entreposer des alimentés chauds : les laisser refroidir d'abord à température ambiente.
Des dépôts de poussière augmentent la consommation d'énergie:
- Dépoussière le compresseur avec la grille métallique de l'échangeur de chaleur sur la paroi arrêté de l'appareil une fois par an.

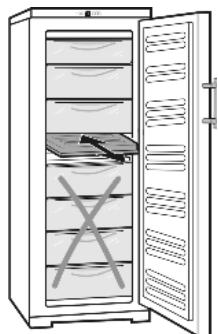

1.6 Plaque isolante
La plaque isolante est en vente dans le commerce spécialisé en tant qu'accessoire pour la marche à charge partielle.
Si vous stockez peu d'aliments dans l'appareil, vous pouvez baisser la consommation en énergie de jusqu'à 50% grâce à la plaque isolante. En fonction du modulo, il est possible de couper jusqu'à 5 tiroirs. Au moins 3 tiroirs sont nécessaires pour le refroidissement. Pour plus d'informations, voir notice jointe à la plaque isolante.
2 Consignes de sécurité générales
Dangers pour l'utilisateur :
- Cet apparéil n'est pas destiné aux personnes souffrant de troubles mentaux, physiques ou sensoriels ou aux personnes n'ayant pas suffisamment d'expérience et de connaissances (les enfants aussi), sauf si une personne responsable de la sécurité leur explique l'utilisation de l'appareil et les surveille au début. Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
- En cas de dysfonctionnement, tirer la fiche du réseau (ne pas tirer sur le cable de raccord) ou couper le fusible.
- Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du cable de raccord au réseau uniquement par le S.A.V ou tout autre technician qualifié.
- Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le cable.
- Monter et raccorder l'appareil uniquement selon les indications mentionnées dans les instructions.
- Conservez précieusement ce mode d'emploi et remettez-le éventuellesment au nouveau propriétaire de l'appareil.
- Les lampes à usage spécial (ampoules, LED, tubes luminescents) dans l'appareil servent à éclairer l'espace interieur et ne sont pas adaptées à l'éclairage de la piece.
Risque d'incendie :
-
Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.
-
Ne pas endommager les tubes du circuit frigorifique.
- Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil.
- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, apparéils de chauffage, sorbetières, etc.).
-
En cas de fuite du réfrigerant : supprimer tout feu ouvert ou sources inflammables à proximé de la fuite.Débrancher la prise. Bien aérer la piece. Informer le S.A.V.
-
Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indicateurs de contenu imprimées ou au symbole de la flamme.
Une éventuelle fuite de gaz risque de mettre feu aux composants électriques.
- Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas y mettre le feu.
- N'entreposer de l'alcool très concentré que dans un réseau fermé hermetiquement et en position verticale. Une fuite d'alcool eventuelle risque demettre feu aux composants électriques.
Risque de chute et de basculement :
- Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.
Danger d'intoxication alimentaire :
- Ne pas consommer d'aliments périmés.
Risque de gelures, d'engourdissement et de douleurs :
- Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons).
Respecter les indications spécifiques des autres sections :
| ! | DANGER | indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles graves si elle n'est pas évitée. |
| ! | AVERTIS-SEMENT | indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée. |
| ! | PRUDENCE | indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée. |
| ATTENTION | indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée. |
| Remarque | indique les remarques et conseils utiles. |
3 Éléments de commande et d'affichage

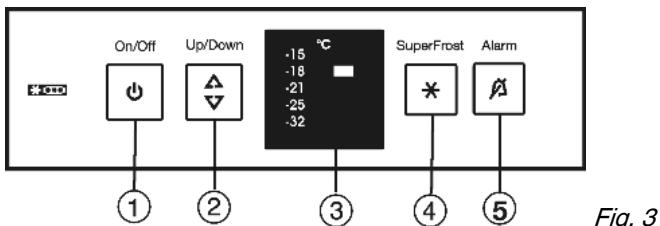

3.1 Éléments de commande et de contrôle
(1) Touche On/Off
(2) Touche de réglage
(3) Affichage de la tempé rature
3.2 Affichage de la température
Sont affichés en service normal :
- la température paramétrée de congélation
L'affichage de la température clignote :
- le réglage de la température est modifié
- après l'enclement, la température n'est pas encore suffisamment froide
- la température a augmente de plusieurs degrés
4 Mise en service
4.1 Transport de l'appareil
PRUDENCE
Risque de blessure et d'endommagement du à un transport incorrect!
Transporter l'appareil emballe.
Transporter l'appareilABOUT.
Ne pas transporter l'appareil seul.
4.2 Mise en place de l'appareil
En cas de dégats à l'appareil, contactez immédiatement le fournisseur avant de brancher l'appareil.
Le sol au lieu d'emplacement doit etre horizontal et plan.
Ne pas placer l'appareil dans une zone à ensolesillement direct, à côté d'une cusinière, d'un chiffage ou équivalents.
Le lieu d'emplacement le plus adapté est un local sec et bien aéré.
Toujours placer l'arriere de l'appareil contre le mur.
Ne pasmettre en place l'appareil sans avoir recours a une aide.
Le local d'emplacement de votre apparéil doit, selon la norme NE 378, avoir un volume de 1m^3 pour 8g de fluide réfrigerant R 600a. Si le local est trop petit, un mélange inflammable gaz-air peut se former suite à une fuite dans le circuit réfrigerant. L'indication du dosage de fluide réfrigerant est indiqué sur la plaque signalétique à l'intérieur de l'appareil.
Ne déplacer l'appareil qu'a vide.
AVERTISSEMENT
Risque d'incendie du à l'humidité !
Lorsque des pieces sous tension ou le cable de raccordement au secteur deviennent humides, un court-circuit peut se produit.
L'appareil a eté concu pour être place dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.
AVENTISSEMENT
Risque d'incendie du au fluide réfrigérant!
Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.
Veiller à ne pas endommager les tubes du circuit frigorifique.
AVENTISSEMENT
Risque d'endommagement et d'incendie!
Ne pas placer un apparéil diffusant de la chaleur (p.ex. four à micro-ondes, grille-pain, etc.) sur l' apparéil!
AVERTISSEMENT
Risque d'incendie et d'endommagement du au blocage des ouvertures d'aération!
Toujours laisser les ouvertures d'aération libres. Toujours veiller à une bonne ventilation de l'appareil!
Enlever le cable de raccord de la paroi arrriere de l'appareil. Enlever le portecable, sinon des bruits dus aux vibrations surgissant!
Retirer les films de protection des cordures.
Enlever tous les auxiliaires de transport.
Eliminer l'emballage (voir 4.5).
ATTENTION
Risque d'endommagement du à l'eau de condensation!
Ne pas placer l'appareil directement à côté d'un autre réfrigerateur/congélateur.

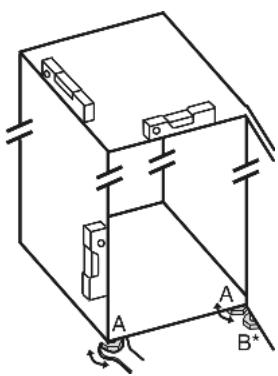

Aligner l'appareil avec la clé à fourche jointe aux pieds de réglage (A) et à l'aide d'un niveau à bulle d'eau.
Remarque
Nettoyer l'appareil (voir 6.2).
Lorsque l'appareil est placé dans un environnement très humide, du condensat peut se former sur la paroi extérieure de l'appareil.
Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.
4.3 Inversion du sens d'ouverture de la porte
Si vous le désirez, vous pouvez inverser le sens d'ouverture de la porte :
Assurez-vous d'avoir l'outillage suivant à portée de main :
Tournevis Torx 25
Tournevis Torx 15
Tournevis
Clé à fourche jointe
Si nécessaire, demander de l'aide pour le montage à un tiers

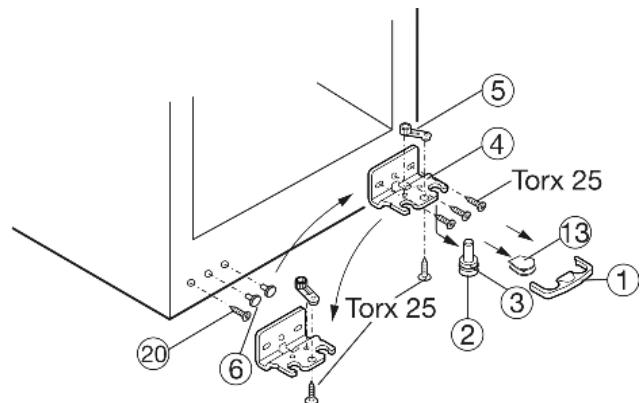

Fig. 4
Enlever le dispositif Fig. 4 (1) d'arrêt en le tirant vers l'avant.
Enlever le cache Fig. 4 (13) en le tirant vers le bas.*
Basculer légerement l'appareil vers l'arrière avec l'aide éventuelle d'une deuxième personne pour pouvoir enlever le pivot.
Enlever le pivot Fig. 4 (2) vers le bas et vers l'avant. Ce faisant, respecter la douille de charnière Fig. 4 (3).
PRUDENCE
Risque de blessures lorsque la porte culbute!
Bien tener la porte.
Déposer la porte prudèment.
Ouvrir la porte, la basculer vers le bas et l'enlever.
Dévisser la charnière Fig. 4 (4).
Dévisser l'élément pivotant Fig. 4 (5) et le replacer dans le logement opposé de la charnièrei, le revisser ensuite.
Retirer le bouchon Fig. 4 (6) côte poignée avec précaution et le repositionner sur le côte opposé.
Retirer la vis Fig. 4 (20) et la revisisser sur le coto opposé.
Visser la charnière Fig. 4 (4) sur sa nouvelle face (avec un couple de serrage 4 Nm) utiliser le cas échéant une visseuse sans fil pour un bon vissage.

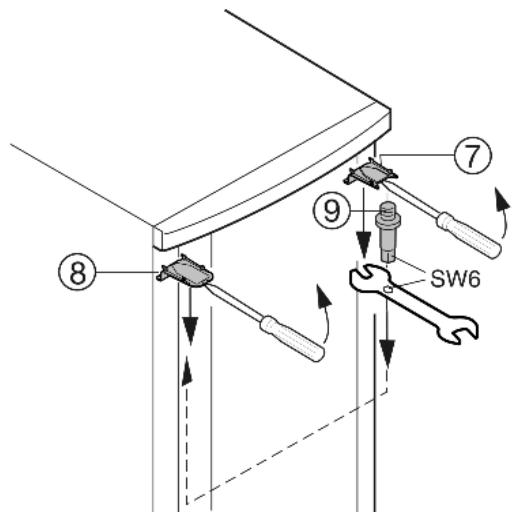

Fig. 5
En haut, décliqueter le cache Fig. 5 (7) et le cache Fig. 5 (8) avec un tournevis et les enlever inclinés vers le bas.
Retirer les pivots d'appui Fig. 5 (9) et les visser du côte opposé, (avec un couple de serrage 4 Nm). Pour ce faire, avoir recours à la clé à six pans de la clé à fourche jointe.
Remonter le cache Fig. 5 (7) sur le cote ou se situe la charnière : l'insérer par l'arrière et l'encliqueter sur l'avant.
Monter le cache Fig. 5 (8) sur le côté opposé : l'insérer par l'arrière et l'encliqueter sur l'avant.

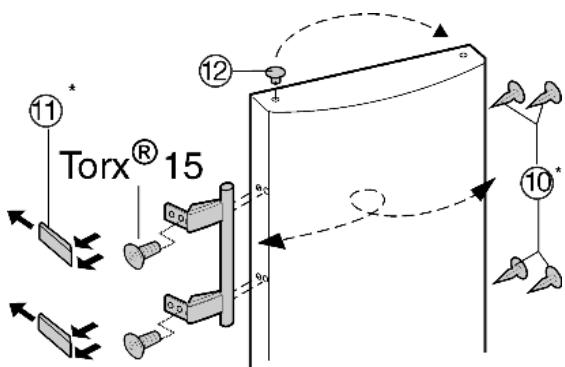

Fig. 6
Enlever le bouchon Fig. 6 (12) du coussinet de la porte et leMETRE de l'autre cote.
Demonter la poignée de porte, le bouchon Fig. 6 (10) et lesplaques d'appui Fig. 6 (11) puis les repositionner sur le côte opposé.
Lors du montage des plaques d'appui, veillez à un enclique-tage correct.
Enclencher la porte sur le pivot d'appui Fig. 5 (9) et fermer la porte.
Basculer l'appareil légèrement vers l'arrière et replacer les pivots d'appui Fig. 4 (2) avec les douilles de charnière Fig. 4 (3). L'encoche du pivot doit être orientée vers l'avant.
Mettre le cache Fig. 4 (13) sur le cote opposé.*

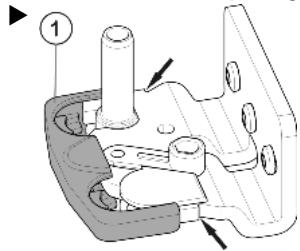

Fig. 7
PRUDENCE
Risque de blessures lorsque la porte culbute!
Le dispositif d'arrêt (1) doit s'enclencher létairelement sur la charnière afin de protéger les pivots d'appui et la porte.
Replacer le dispositif d'arrêt (1) sur la charnière.
Aligner eventuèlement la porte par rapport aux deux trous oblongs du support d'appui Fig. 4 (4) pour qu'elle afflore avec l'habillage de l'appareil. Pour cela, dévisser les vis centrales.
AVERTISSEMENT
Risque de blessure si la porte tombe!
Si les pivots ne sont pas bien vissés, la porte risque de tomber, ce qui peut entraîner des blessures graves. Par ailleurs, la porte risque de ne pas fermer correctement et l'appareil ne pas refroidir convenablement.
Visser les charnières/les pivots d'appui (avec un couple de serrage 4 Nm).
Vérifier la bonne fixation de chaque vis, si nécessaire desserrer les vis.

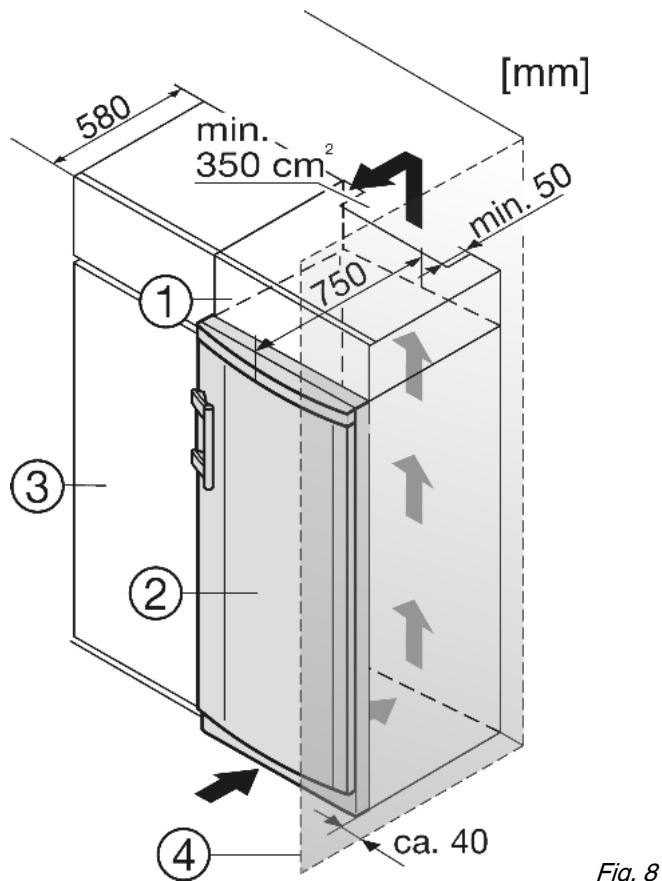

4.4 Insertion entre deux éléments de cuisine
(1) Elément haut
(2) Appareil
(3) Placard de cuisine
(4) Mur
L'appareil peut être entouré de meubles de cuisine. Pour adapter l'appareil Fig. 8 (2) à la hauteur des placards de la cuisine intégrée, on peut placer un élément haut Fig. 8 (1) audressus de l'appareil.
Lors d'une installation avec des placards de cuisine (profondeur maxi 580 mm), il est possible de placer l'appareil directement à côté du réfrigerateur. L'appareil saillit latéralement de 150 mm et de 170 mm au milieu de l'appareil par rapport à la face avant du placard de cuisine.
- La fente d'aération sous le plafond doit être de 350 cm² minimum.
- Plus la section de ventilation est grande, plus l'appareil marche de manière économique.
Si l'appareil est installé avec les charnières à côté d'un mur Fig. 8 (4), la distance entre l'appareil et le mur doit être de 40 ~mm min. Ceci correspond à la saillie de la poignée lorsque la porte est ouverte.
4.5 Eliminer l'emballage
AVERTISSEMENT
Risque d'etouffement avec les films et materiaux d'emballage!
Ne pas laisser les enfants jouer avec les matériaux d'emballage.
L'emballage est fabriqué en matérielles recyclables :
- carton ondulé / carton
- pièces en polystyène expansé
- films et sachets en polyéthylène
- colliers de serrage en polypropylène
- cadres en bois cloués avec plaque de polyéthylène*
Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.
4.6 Brancher l'appareil
ATTENTION
Risque d'endommagement du système électronique!
Ne pas utiliser d'ondulesurs (conversion du courant continu en courant alternatively resp. triphased) ou de fiches économés d'énergie.
AVERTISSEMENT
Risque d'incendie et de surchauffe!
Ne pas utiliser de rallonge ou de bloc multiprises.
Le type de courant (courant alternatively) et la tension au lieu d'emplacement doivent coïncider avec les indications sur la plaque signalétique (voir Vue d'ensemble de l'appareil).
L'appareil peut uniquement etre branché a une prise de courant de sécurité installee selon les prescriptions. La prise de courant doit etre protégée par fusibles de 10 A ou supérieur.
Elle doit être facilement accessible afin que l'appareil puisse être coupé du courant en cas d'urgence.
Vérifier l'alimentation électrique.
Enficher la prise de courant.
4.7 Enclencher l'appareil
Appuyer sur la touche On/Off Fig. 3 (1).
L'appareil est enclenché. L'affichage de température et la touche alarme clignotent jusqu'à ce que la température soit suffisamment froide.
5 Commande
5.1 Alarme porte ouverte
L'avertisseur sonore retentit lorsque la porte reste ouverte plus de 60 s.
L'avertisseur sonore s'arrête automatiquement lorsque la port est fermée.
5.1.1 Arrête l'alarme de porte
L'avertisseur sonore peut etre arrete lorsque la porte est ouverte.Le signal restera eteint aussi longtemps que la porte est ouverte.
Appuyer sur la touche Alarme Fig. 3 (5).
L'alarme de porte s'arrête.
5.2 Alarme de température
Lorsque la température de congélation n'est pas assez froide, un avertisseur sonore retentit.
L'affichage de la température clignote en même temps que la touche Alarme.
La cause d'une température trop élevée peut être :
- l'introduction d'aliments frais chauds
- l'entrée d'une quantité trop importante d'air ambiant chaud lors du réarrangement et de l'enlèvement d'aliments
- une panne de courant prolongée
- une défectuosité de l'appareil
L'avertisseur sonore s'éteint automatiquement et la touche Alarme Fig. 3 (5) s'éteint et l'affichage de température arrêté de clignoter lorsque la température revient à la normale.
Lorsque I'etat d'alarme persiste: (voir Dysfonctionnements).
Remarque
Les alimentés peuvent s'avarier si la température n'est pas suffisamment froide.
Vérifier la qualité des aliments. Ne pas consommer les aliments avariés.
5.2.1 Arrête l'alarme de température
Il est possible d'arrêter l'avertisseur sonore. La fonction d'alarme sera de nouveau active lorsque la température sera à nouveau suffisamment froide.
Appuyer sur la touche Alarme Fig. 3 (5).
L'avertisseur sonore s'arrête.
5.3 Congeler des alimentés
Il est possible de congefer autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétique (voir Vue d'ensemble de l'appareil) sous "capacité de congélation ... kg/24h".
Le bac supérieur peut supporter jusqu'à max. 15 kg, les autres bacs jusqu'à max. 25 kg chacun.
Les plaques peuvent supporter jusqu'à 55 kg d'aliments congelés chacune.
Si la porte ne peut s'ouvrir de suite après sa fermeture, patienter environ 2 minutes jusqu'à ce que la dépression généraee au moment de la fermeture soit compensée.
PRUDENCE
Risque de blessure d'aux débris de verre!
Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'explorer si elles sont congelées.
Ne pas congeler de bouteilles ni de canettes!
Pour que les alimentents congèuent rapidement jusqu'à au cœur, ne pas dépasser les quantités suivantes par paquet :
- Fruits, légumes jusqu'à 1 kg
Viande jusqu'à 2,5 kg
Emballer les alimentents par portions dans des sachets de congestion, des recipients réutilisables en plastique, métal ou aluminium.
5.4 Dégivrer les aliments
- A température ambiente
Au micro-ondes
- Dans le four/le four à chaleur tournante
Ne recongeler des alimentes décongelés que dans des cas exceptionnels.
5.5 Régler la température
Réglage de température recommandié : -18 °C
La température peut être modifiée en continu. Si le réglage -32 °C a été atteint, sa reconnexe à -15 °C.
Faire appel au réglage de la température : appuyer une fois sur la touche de réglage Fig. 3 (2).
La LED de la température actuelle clignote dans l'affichage de la température.
Appuyer autant de fois sur latouche de réglage Fig. 3 (2) jusqu'à ce que la DEL de la température désirée luiit.
Remarque
Vous pouvez appuyer de manière prolongée sur la touche de réglage pour régler une valeur un peu plus froide dans une petite plage de température (par ex.: entre -15 °C et -18 °C). La LED de la plage de températureasse suivant est allumée dans l'affichage de la température.
5.6 SuperFrost
Cette fonction vous permet deCongeler rapidement des denrées fraîches à coeur.L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigorifique.
Pour connaître la quantité maximale de denrées fraîches en kilos que vous pouvezCongeler en 24 h, reportez-vous à la "Capacité de congestion ... kg/24h"indiquée sur la plaquette signalétique. Cette valeur maximale varie selon le modele et sa classe climatique.
N'active pas la fonction SuperFrost dans les cas suivants :
- lorsque vous introduizez des alimentés déjà congelés
- si vous congelez jusqu'à 2 kg environ d'aliments frais par jour
5.6.1 Congeler avec la fonction SuperFrost
enforcer brièvement la touche SuperFrost Fig. 3 (4)
La touche SuperFrost s'allume.
La température de congélation bises, l'appareil passe à sa puissance frigorifique Tmaxale.
En cas de petite quantité d'aliments à congefer :
attendre env. 6 h.
Placer les alimentés dans les tiroirs inférieurs profonds pour une puissance de congélation maximale. En cas de quantités importantes d'aliments à congeler (voir plaque signalétique):
attendre env. 24 h.
Placer les alimentés emballds directement sur les tablettes inférieures puis dans les tiroirs lorsqu'ils sont congelés.
SuperFrost se coupe automatiquement après env. 65 h.
La touche SuperFrost est foncée.
L'appareil continue de fonctionner en mode normal d'économie d'énergie.

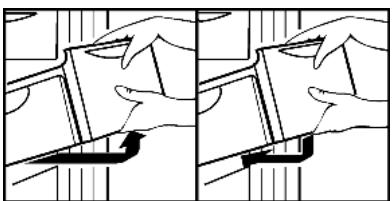

5.7 Tiroirs
Remarque
La consommation de courant augmente et la puissance frigorifique diminue si la ventilation est insuffisante.
Aux apparecs avec NoFrost :
▶ laisser le tiroir inférieur dans l'appareil !
Ne jamais encamber les fentes d'aération du ventilateur sur la paroi arrêté à l'intérieur!
Pour déposer les produits à congefer directement sur les tablettes de rangement : tirer le tiroir vers l'avant et le sortir en le soulevant
5.8 Tablettes de rangement
Retirer la tablette de rangement : la soulever devant et la tirer en dehors.
Remetre en place la tablette de rangement: l'inserer jusqu'à la butée.
5.9 VarioSpace
Vous pouvez-retirer les tiroirs ainsi queles surfaces de rangement. Vous aze ainsi plus de place pour congener des pieces de gros volume.La volaille,la viande,les grosses pieces de gibier ainsi que les pâtisseries de grande taille peuvent congelés sans probleme puis de nouveau préparés.
Le bac du haut peut supporter jusqu'à max. 15 kg, les autres bacs peuvent supporter max. 25 kg chacun.
Les plaques peuvent supporter jusqu'à 55~kg d'aliments à congelever chacune.
5.10 Système info
Fig. 9
(1) Plats cuisinés, crème glace
(2) Viande de porc, poisson
(3) Fruits, légumes
(4) Charcuterie, pain
(5) Gibier, championons
(6) Volaille, boeuf/veau
Les chiffres indiquent chaque fois les durées de conservation en mois de plusieurs types d'aliments à surgeler. Les durées de conservation mentionnées sont données à titre indicatif.
5.11 Accumulates de froid
Les accumulateurs de froid évitent que la température n'augmente trop rapidement en cas de panne de courant.
5.11.1 Utilisation des accumulateurs de froid
- Par gain de place, les accumulateursurs de froid sont stockés dans le compartment de congélation du dessus.
Placer les accumulateurs de froid congelés dans la partie supérieure de l'espace de congélation, sur les alimentés congelés.
6 Entretien
6.1 Dégivrer avec le mode NoFrost
Le système NoFrost dégivre l'appareil automatiquement.
L'humidité se condense sur l'évaporateur, se dégivre et s'évapore périodiquement.
Il n'y a pas besoin de le dégiverr manuellement.
6.2 Nettoyage de l'appareil
Avant le nettoyage :
PRUDENCE
Risque de blessures et d'endommagement émanant de la vapeur très chaude!
La vapeur très chaude peut endommager les surfaces et entraîner des brûlures.
Ne pas utiliser d'appareils de nettoyage à la vapeur!
ATTENTION
Un nettoyage incorrect endommage l'appareil!
Ne jamais utiliser de produits de nettoyage concentrés.
Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier.
Ne pas utiliser de produits de nettoyage contenant du sable, du chlorure, des substances chimiques ou des acides.
Ne pas utiliser de solvants chimiques.
Ne pas detériorer ou enlever la plaquette signalétique située sur la paroi interieure de l'appareil. Ceci est important pour le S.A.V.
Ne pas arracher, plier ou endommager de câbles ou d'autres composants.
Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage.
Vider l'appareil.
Debrancher la prise.
- Utiliser des chiffons doux et un détergent universel d'une valeur pH neutre.
- Pour l'intérieur de l'appareil, uniquement avoir recours à des détergents et produits d'entretien garantis pour alimentés.
Nettoyer regulierement la grille d'aeration et de ventilation.
Des dépôts de poussière augmentent la consommation de courant.
Faces extérieures et interieur :
Nettoyer les faces interieures est extérieures en matière synthetique avec de l'eau tiède et un peu de liquide vaisse.
Eléments d'équipement :
Nettoyer à la main les équipements interieurs de l'appareil avec de l'eau tiède et un peu de produit à vaisseille.
Après le nettoyage :
Frotter l'appareil et les éléments d'équipement pour les sécher.
Rebrancher l'appareil et l'enclencher de nouveau.
Enclencher la fonction SuperFrost (voir 5.6). Lorsque la température est suffisamment froide :
remetre en place les alimentes.
6.3 Remplacer l'éclairage interieur
Données de l'ampoule
max. 15 W
Socle : E14
Le type de courant et la tension doit coïncider avec les indications sur la plaque signalétique.
Couper l'appareil.
Débrancher l'appareil du réseau ou couper le fusible.
Remplacer l'ampoule sous le tableau de commande selon l'illustration.
6.4 S.A.V.
Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir Dysfonctionnements). Si ce n'est pas le cas, adresse-vous au S.A.V. Vous trouvez l'adresse du S.A.V. dans le repertoire S.A.V. fourni avec votre apparéil.
AVERTISSEMENT
Risque de blessures dû à une réparation incorrecte!
Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir Entretien)que par le S.A.V.
Relever la désignation de l'appareil Fig. 10 (1), le n° de service Fig. 10 (2) et le n° de série Fig. 10 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi interieure gauche de l'appareil.
Fig. 10
Informer le S.A.V. et lui communiquer la panne, la désignation de l'appareil Fig. 10 (1), le n^ de service Fig. 10 (2) et le n^ de série Fig. 10 (3).
Ces informations vous permettront d'obtenir un service ciblé et rapide.
Laisser l'appareil fermé jusqu'à l'arrivée du S.A.V.
Les alimentes resteront plus longtemps frais.
Debrancher la fiche du secteur (ne pas tirer sur le cable de l'appareil) ou couper le fusible.
7 Dysfunctionnements
Votre apparéil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devant cependant se produit en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultat vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :
L'appareil ne fonctionne pas.
L'appareil n'est pas enclenché.
Enclencher l'appareil.
La fiche secteur n'est pas correctement enforcée dans la prise.
Contrôler la fiche secteur.
Le fusible de la prise n'est pas correct.
Vérifier le fusible.
Le compresseur fonctionnelentement.
Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Meme s'il fonctionne plus longtemps, il économique de l'énergie.
Ceci est normal pour les modeles avec economie d'énergie.
La fonction SuperFrost est activée.
Pour refroidir rapidement les alimentes, le compresseur fonctionne plus longtemps. Ceci est normal.
L'inverseur clignote régulierement toutes les 15 secondes*.
L'inverseur est équipé d'un diagnostic d'erreurs à LED.
Il est normal qu'il clignote.
Les bruits sont trop forts.
Les compresseurs à vitesse variable* peuvent occasionalner des bruits de fonctionnement divers en raison des diffé-rents niveaux de vitesse.
Ce bruit est normal.
Un gargouillagement et un clapotis.
Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique.
Ce bruit est normal.
Un léger cliC.
Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement.
Ce bruit est normal.
Un bourdonnement. Le bruit est brièvement plus fort lorsque le groupe frigorifique (le moteur) se met en marche.
L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.
Ce bruit est normal.
La température ambiente est trop élevé.
Solution: (voir 1.2)
Bruits de vibrations.
L'appareil n'est pas fixe au sol. De ce fait, le fonctionnement du groupe frigorifique fait vigorer les meubles ou objets contigus.
Essayer de déplacer un peu l'appareil, leMETRE à niveau à l'aide des pieds régiables.
La touche SuperFrost et l'affichage de température clignotent.
Il y a un dysfonctionnement.
S'adresser au S.A.V. (voir Entretien).
La température n'est pas assez froide.
La porte de l'appareil n'est pas fermée correctement.
Fermer la porte de l'appareil.
L'aération et la ventilation sont insuffisantes.
Dégager la grille d'airation.
La température ambiente est trop élevé.
Solution: (voir 1.2).
L'appareil a ete ouvert tropouvent ou trop longtemps.
Attendre que la température nécessaire se rétablisse d'ellemme. Sinon, adresséz-vous au S.A.V. (voir Entretien).
De grandes quantités d'aliments frais ont été introduites sans utiliser la fonction SuperFrost.
Solution: (voir 5.6)
L'appareil est placé trop près d'une source de chaleur.
Solution: (voir Mise en service).
L'éclairage interieur ne fonctionne pas.
L'appareil n'est pas mis en marche.
Mettre l'appareil en marche.
La porte est restée ouverte plus de 15 min.
L'éclairage interieur s'éteint automatiquement après 15 min. lorsque la porte est ouverte.
Si l'éclairage interieur ne s'allume pas mais que l'affichage de température est actif, l'ampoule est défectuese.
Remplacer l'ampoule. (voir Entretien).
8 Mise hors service
8.1 Couper l'appareil
Appuyer sur la touche On/Off Fig. 3 (1) pendant env. 2 s.
L'affichage de températe est foncé.
8.2 Mise hors service
Vider l'appareil.
Debrancher la prise.
Nettoyer l'appareil (voir 6.2).
Laisser la porte ouverte afin d'eviter toute formation de mauvaises odeurs.
9 Eliminer l'appareil
L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens apparéils est à réaliser correctement en respectant les prescriptions et lois en vigueur.
Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigérant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement.
Rendre l'appareil inopérant.
Débrancher l'appareil.
Sectionner le cable de raccord.
