GN 1066 - Congélateur coffre LIEBHERR - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GN 1066 LIEBHERR au format PDF.
| Type de produit | Congélateur coffre |
| Marque | LIEBHERR |
| Modèle | GN 1066 |
| Dimensions (H x L x P) | 851 x 602 x 1174 mm |
| Poids | Environ 40 kg (estimation) |
| Alimentation électrique | 220-240 V, 50 Hz |
| Classe climatique | SN, N, ST, T (de 5 °C à 43 °C) |
| Réfrigérant | R 600a (inflammable) |
| Capacité de congélation | Jusqu'à 20 kg/24h (estimation) |
| Plage de température | -14 °C à -28 °C (réglable en continu) |
| Fonction SuperFrost | Oui, pour congélation rapide |
| Système NoFrost | Oui, dégivrage automatique |
| VarioSpace | Oui, tiroirs et tablettes amovibles |
| Alarme de température | Oui, sonore et visuelle |
| Alarme porte ouverte | Oui, après 60 secondes |
| Verrouillage enfants | Oui |
| Affichage de température | Numérique, luminosité réglable |
| Accumulateurs de froid | Inclus |
| Nettoyage et entretien | Nettoyage manuel avec chiffon doux et détergent neutre ; pas de vapeur |
| Service après-vente (SAV) | Contacter le SAV avec désignation, n° de service et n° de série |
FOIRE AUX QUESTIONS - GN 1066 LIEBHERR
Questions des utilisateurs sur GN 1066 LIEBHERR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Congélateur coffre au format PDF gratuitement ! Retrouvez votre notice GN 1066 - LIEBHERR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GN 1066 de la marque LIEBHERR.
MODE D'EMPLOI GN 1066 LIEBHERR
1 Vue d'ensemble de l'appareil. 2
1.1 Vue d'ensemble de l'appareil et de ses équipements 2
1.2 Domaine d'utilisation de l'appareil 2
1.3 Conformité 3
1.4 Dimensions 3
1.5 Economiser l'énergie 3
2 Consignes de sécurité générales 3
3 Éléments de commande et d'affichage 4
3.1 Éléments de commande et de contrôle 4
3.2 Affichage de la température 4
4 Mise en service. 4
4.1 Transport de l'appareil 4
4.2 Mise en place de l'appareil 4
4.3 Remplacement de la butée de porte 5
4.4 Insertion entre deux éléments de cuisine 5
4.5 Éliminer l'emballage 6
4.6 Brancher l'appareil 6
4.7 Enclencher l'appareil 6
5 Commande. 6
5.1 Luminosité de l'affichage de température 6
5.2 Verrouillage enfants 6
5.3 Alarme porte ouverte 6
5.4 Alarme de température 7
5.5 Congeler des aliments 7
5.6 Dégivrer les aliments 7
5.7 Réglage de la température 7
5.8 SuperFrost 7
5.9 Tiroirs 8
5.10 Tables de rangement 8

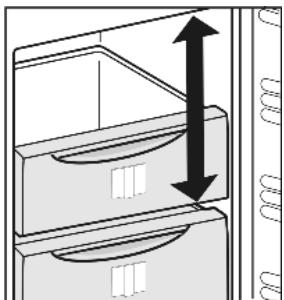

5.11 VarioSpace 8
5.12 Système info.. 8
5.13 Accumulateurs de froid 8
6 Entretien 8
6.1 Dégivrer en utilisant le mode NoFrost 8
6.2 Nettoyage de l'appareil 8
6.3 S. A. V. 9
7 Dysfonctionnements 9
8.1 Couper l'appareil. 10
8.2 Mise hors service 10
9. Eliminer l'appareil. 10.
Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.
Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement ces instructions de montage.
Les instructions de manipulation sont indiquées par un. Les résultats de manipulation par un.

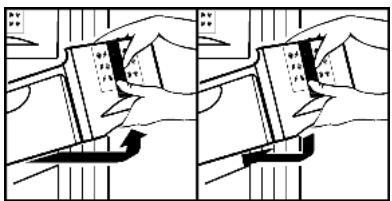

Remarque
À la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.
Fig. 1
Éléments de commande (5) Pieds régibles et de contrôle (2) VarioSpace (6) Dispositif NoFrost (3) Tiroir (7) Accumulateurs de froid (4) Plaque signalétique
1.2 Domaine d'utilisation de l'appareil
L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation
- les cuisines du personnel, les pensions de famille,
- les clients de maisons de campagne, hôtels, motels et autres hébergements,
- les traiteurs et services similaires dans le commerce de gros
N'utilisez l'appareil que dans un cadre domestique. Toute autre sorte d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substances similaires concernés par la directive des produits Médicaux 2007/47/EG. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. De plus, l'appareil n'est pas adapté pour le fonctionnement dans les domaines à risque d'explosions.
En fonction de la classe climatique, l'appareil a été conçu pour l'exploitation à des températures environnantes limites. La classe climatique de votre appareil est indiquée sur la plaquette signalétique.
Remarque
Respectez les températures environnantes indiquées, sinon la puissance réfrigérante diminue.
| Classe climatique | pour températures ambantes |
| SN, N | à 32 °C |
| ST | à 38 °C |
| T | à 43 °C |
Le bon fonctionnement de cet appareil est garantie pour une température ambianté minimale limite à 5°C
1.3 Conformité
L'étanchéité du circuit réfrigérant est contrôlée. L'appareil est conforme aux normes de sécurité en vigueur ainsi qu'aux directives CE 2006/95/CE, 2004/108/CE, 2009/125/CE et 2010/30/UE.

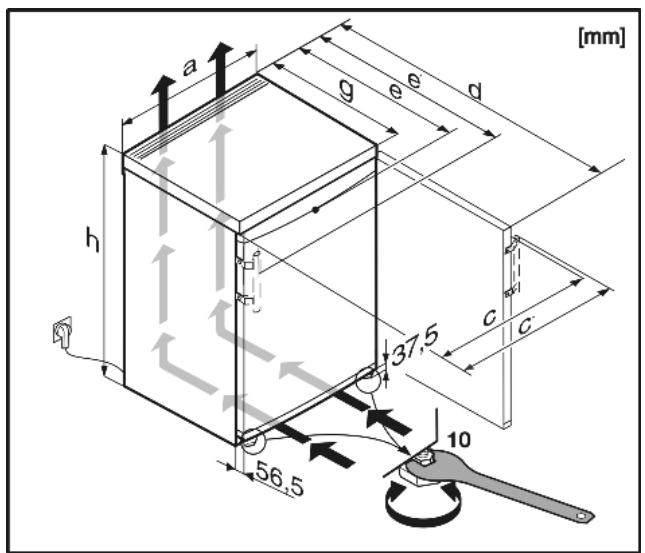

1.4 Dimensions
Fig. 2
| Modèle | h | a | g | e | e' | d | c | c' |
| GN 10.. | 851 | 602 | 611 | 628 | 657 | 1174 | 613 | 640 |
1.5 Économiser l'énergie
- Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
- Dégager les fentes de ventilation.
- Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chauffage ou équivalents.
- La consommation en énergie dépend des conditions d'installation comme la température ambiantes. (voir 1.2).
- Ouvrir l'appareil aussi brievement que possible.
- Plus la température est régée basse, plus la consommation en énergie est élevée.
- Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchée.
- Ne sortir les aliments que le temps dont vous en avez besoin pour qu'ils ne se réchauffent pas.
- Entreposer des alimentés chauds : les laisser refroidir d'abord à température ambiante.
Des dépôts de poussière augmentent la consommation d'énergie :
- Dépoussière le compresseur avec la grille métallique de l'échangeur de chaleur sur la paroi arrière de l'appareil une fois par an.
Dangers pour l'utilisateur :
- Cet appareil n'est pas destiné aux personnes souffrant de troubles mentaux, physiques ou sensoriels ou aux personnes n'ayant pas suffisamment d'expérience et de connaissances (les enfants aussi), sauf si une personne responsable de la sécurité leur explique l'utilisation de l'appareil.
Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
- En cas de dysfonctionnement, tirer la fiche du réseau (ne pas tirer sur le câble de raccord) ou couper le fusible.
- Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du câble de raccord au réseau uniquement par le S. A. V ou tout autre technicien qualifié.
- Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
- Monter et raccorder l'appareil uniquement selon les indications mentionnées dans les instructions.
- Conservez précieusement ce mode d'emploi et remettez-le éventuellement au nouveau propriétaire de l'appareil.
- Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.
- Ne pas endommager les tubes du circuit frigorifique.
- Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil.
- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, appareils de chauffage, sorbetières, etc.).
- En cas de fuite du réfrigérant : supprimer tout feu ouvert ou sources inflammables à proximité de la fuite. Débrancher la prise. Bien aérer la pièce. Informer le S. A. V.
- s ou au symbole de la flamme. Une éventuelle fuite de gaz risque de mettre feu aux composants électriques.
- Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas y mettre le feu.
- N'entreposer de l'alcool très concentré que dans un récipient fermé hermétiquement et en position verticale. Une fuite d'alcool eventuelle risque de mettre feu aux composants électriques.
Risque de chute et de basculement :
- Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.
Danger d'intoxication alimentaire :
- Ne pas consommer d'aliments périmés.
Risques de gelures, d'engourdissement et de douleurs :
- Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons).
Respecter les indications spécifiques des autres sections :
| ! | DANGER | indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles graves si elle n'est pas évitée. |
| ! | AVERTIS-SEMENT | indique une situation dangereuse susceptible d'entrâtiner la mort ou des blessures corporelles graves si elle n'est pas évitée. |
| ! | PRUDENCE | indique une situation dangereuse susceptible d'entrâtiner des blessures corporelles moyennes ou légères si elle n'est pas évitée. |
| ATTENTION | indique une situation dangereuse susceptible d'entrâtiner des | |
| dommages matériels si elle n'est pas évitée. | ||
| Remarque | indique les remarques et conseils utiles. | |

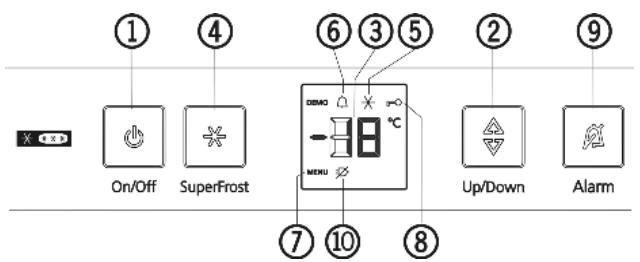

3.1 Éléments de commande et de contrôle
(1) Touche marche/arrêt (2) Touche de réglage (3) Voyant de température (4) Touche SuperFrost (5) Symbole SuperFrost
(6) Symbole Alarme (7) Symbole Menu (8) Symbole Sécurité enfants (9) Touche Alarme (10) Symbole Coupure d'alimentation
3.2 Affichage de la température
Sont affichés en service normal :
- la température de congélation la plus chaude
L'affichage de la température clignote :
- le réglage de la température est modifié
- après l'enclenchement, la température n'est pas encore suffisamment froide
- la température a augmenté de plusieurs degrés. Des traits clignotent à l'affichage :
- la température de congélation est supérieure à 0°C.
Les affichages suivants indiquent qu'il y a une panne. Pour les causes possibles et les mesures à prendre : (voir Dysfonctionnements).
-FOaFS
Le symbole Panne de courant est allumée.
Prudence
Risque de blessure et d'endommagement du à un transport incorrect!
Transporter l'appareil emballé. Transporter l'appareil ABOUT. Ne pas transporter l'appareil seul.
Avertissement
Risque d'incendie du à l'humidité !
Lorsque des pièces sous tension ou le câble de raccordement au secteur deviennent humides, un court-circuit peut se produire.
L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.
Avertissement
Danger de brûlures par court-circuit!
Lorsque les câbles de raccord / fiches de l'appareil se trouvent en contact avec la partie arrière d'un autre appareil, ils peuvent être endommagés à cause des vibrations de l'appareil et par la suite causer un court-circuit.
Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le câble d'alimentation. Ne pas brancher d'appareils ni autres dispositifs sur les prises de courant situées sur la partie arrière de l'appareil.
Avertissement
Risque d'incendie du fluide réfrigérant!
Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.
Veiller à ne pas endommager les tubes du circuit frigorifique.
Avertissement
Risque d'endommagement et d'incendie!
Ne pas placer un appareil diffusant de la chaleur (p. ex. four à micro-ondes, grille-pain, etc.) sur l'appareil!
Avertissement
Risque d'incendie et d'endommagement du à blocage des ouvertures d'aération!
Toujours laisser les ouvertures d'aération libres. Toujours veiller à une bonne ventilation de l'appareil!

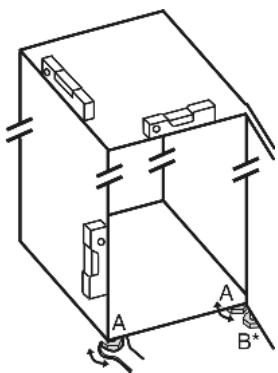

Attention
Risque d'endommagement du à l'eau de condensation !
Ne pas placer l'appareil directement à côté d'un autre réfrigérateur/congélateur.
En cas de dégâts à l'appareil, contactez immédiatement le fournisseur avant de brancher l'appareil. Le sol au lieu d'emplacement doit être horizontal et plan. Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chiffage ou équivalents. Le lieu d'emplacement le plus adapté est un local sec et bien aéré. Toujours placer l'appareil avec la face arrêtée et avec les pièces d'écartement mural (voir ci-dessous), si celles-ci sont utilisées, directement contre le mur. Ne déplacer l'appareil qu'à vide. Ne pas mettre en place l'appareil sans avoir recours à une aide.
Le local d'emplacement de votre appareil doit, selon la norme NE 378, avoir un volume de 1m³ pour 8g de fluide réfrigérant R 600a. Si le local est trop petit, un mélange inflammable gaz-air peut se former suite à une fuite dans le circuit réfrigérant. L'indication du dosage de fluide réfrigérant est indiquée sur la plaque signalétique à l'intérieur de l'appareil. Enlever le câble de raccord de la paroi arrière de l'appareil. Enlever le porte-câble, sinon des bruits dus aux vibrations surgiront! Enlever tous les auxiliaires de transport. Éliminer l'emballage (voir 4.5) Aligner l'appareil avec la clé à fourchette jointe aux pieds de réglage (A) et à l'aide d'un niveau à bulle d'eau.
Remarque
Nettoyer l'appareil (voir 6.2).
Lorsque l'appareil est placé dans un environnement très humide, du condensat peut se former sur la paroi extérieure de l'appareil. Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.
4.3 Remplacement de la butée de porte
Si nécessaire, vous pouvez changer le sens d'ouverture de la porte.
Assurez-vous que vous disposez des outils suivants :
Torx® 25 Torx® 15 clé fournie ou deuxième personne pour le travail de montage
Prudence
Risque de blessures lorsque la porte culbute!
Bien tenir la porte. Déposer la porte prudemment.
Fig. 4 pour les appareils dotés d'une poignée de porte
Suivez les instructions en respectant l'ordre prescrit dans le graphique.

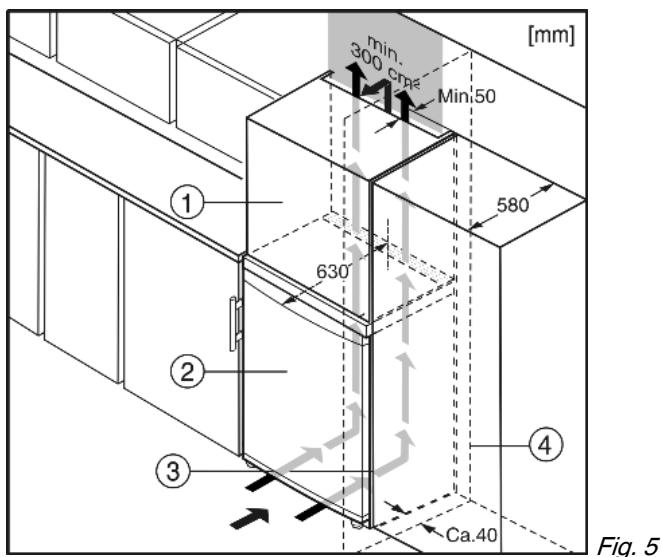

4.4 Insertion entre deux éléments de cuisine
(1) Élément haut (2) Appareil
(3) Placard de cuisine (4) Mur
L'appareil peut être entouré de meubles de cuisine. Pour adapter l'appareil Fig. 5 (2) à la hauteur des placards de la cuisine intégrée, on peut placer un élément haut Fig. 5 (1) au-dessus de l'appareil.
Lors de la transformation avec des placards de cuisine (profond. max. 580 mm) l'appareil peut être placé directement à côté du placard Fig. 5 (3). La porte de l'appareil saillit latéralement de 34 mm et au milieu de l'appareil de 50 mm par rapport à la face avant du placard de cuisine. Ainsi, elle se laisse ouvrir et fermer sans problèmes.
Important pour la ventilation :
- Sur la paroi arrière de l'armoire haute, il doit y avoir une buse pour l'air sortant de min. 50 mm de profondeur sur toute la largeur de l'armoire haute.
- La fente d'aération sous le plafond doit être de 300 cm² minimum.
- Plus la section de ventilation est grande, plus l'appareil marche de manière économique.
Si l'appareil est installé avec les charnières à côté d'un mur Fig. 5 (4), la distance entre l'appareil et le mur doit être de 40 mm minimum. Ceci correspond à la saillie de la poignée lorsque la porte est ouverte.
Avertissement
Risque d'étouffement avec les films et matériel d'emballage!
Ne pas laisser les enfants jouer avec les matériaux d'emballage.
L'emballage est fabriqué en matériels recyclables :
- carton ondulé / carton
- pièces en polystyrène expansé
- films et sachets en polyéthylène
- colliers de serrage en polypropylène
- cadres en bois cloués avec plaque de polyéthylène* Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.
Attention
Risque d'endommagement du système électronique! Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif resp. triphasé) ou de fiches économies d'énergie.
Avertissement
Risque d'incendie et de surchauffe! Ne pas utiliser de rallonge ou de bloc multiprises.
Le type de courant (courant alternatif) et la tension au lieu d'emplacement doit coïncider avec les indications sur la plaque signalétique (voir Vue d'ensemble de l'appareil).
L'appareil peut uniquement être branché à une prise de courant de sécurité installée selon les prescriptions. La prise de courant doit être protégée par des fusibles de 10 A ou supérieur.
La prise doit être bien accessible afin de pouvoir débrancher rapidement l'appareil en cas d'urgence. Elle doit se situer en dehors de la partie arrière de l'appareil.
Vérifier l'alimentation électrique. Enficher la prise de courant.
4.7 Enclencher l'appareil
Appuyer sur la touche On/Off Fig. 3 (1). L'appareil est enclenché. L'affichage de la température et le symbole Alarme Fig. 3 (6) clignotent jusqu'à ce que la température soit suffisamment froide.
5.1 Luminosité de l'affichage de température
Vous pouvez adapter la luminosité de l'affichage de température aux conditions lumineuses du lieu d'installation.
5.1.1 Réglage de la luminosité
La luminosité peut être réglée entre h 0 (éclairage minimal) et h 5 (intensité lumineuse maximale).
Activation du mode de réglage : Maintenez la touche SuperFrost Fig. 3 (4) enfoncée pendant env. 5 s. Le symbole Menu Fig. 3 (7) apparait dans l'affichage. Dans l'affichage, c clignote. Utilisez la touche de réglage pour sélectionner Fig. 3 (2). Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 3 (4). L'affichage indique la dernière valeur de luminosité réglée.
La touche de réglage Fig. 3 (2) permet de sélectionner la valeur souhaitée entre h 0 et h 5. La luminosité est réglée. Pour désactiver le mode de réglage : Appuyez deux fois sur la touche marche/arrêt Fig. 3 (1). La température réapparaît dans l'affichage correspondant.
5.2 Verrouillage enfants
Avec le verrouillage enfants vous pouvez assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.
Pour activer cette fonction :
Activation du mode de réglage : Maintenez la touche SuperFrost Fig. 3 (4) enfoncée pendant env. 5 s. Le symbole Menu Fig. 3 (7) apparait dans l'affichage. Dans l'affichage, c clignote. Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 3 (4). Dans l'affichage, ci apparait. Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 3 (4). Le symbole Sécurité enfants Fig. 3 (8) s'allume dans l'affichage.
Dans l'affichage, c clignote. La fonction Sécurité enfants est activée. Pour permettre fin au mode de réglage : Appuyez brièvement sur la touche marche/arrêt Fig. 3 (1). La température réapparaît dans l'affichage correspondant.
Pour désactiver cette fonction :
Activation du mode de réglage : Maintenez la touche SuperFrost Fig. 3 (4) enfoncée pendant env. 5 s. Le symbole Menu Fig. 3 (7) apparait dans l'affichage. Dans l'affichage, c clignote. Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 3 (4). Dans l'affichage, c0 apparait. Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 3 (4). Le symbole Sécurité enfants Fig. 3 (8) s'éteint. Dans l'affichage, c clignote. La fonction Sécurité enfants est désactivée. Pour permettre fin au mode de réglage : Appuyez brievement sur la touche marche/arrêt Fig. 3 (1). La température réapparait dans l'affichage correspondant.
5.3 Alarme porte ouverte
L'avertisseur sonore retentit lorsque la porte reste ouverte plus de 60 s.
L'avertisseur sonore s'arrête automatiquement lorsque la porte est fermée.
5.3.1 Arrête l'alarme de porte
L'avertisseur sonore peut être arrêté lorsque la porte est ouverte. Le signal restera éteint aussi longtemps que la porte est ouverte.
Appuyer sur la touche Alarme Fig. 3 (9). L'alarme de porte s'arrête.
5.4 Alarme de température
Lorsque la température de congélation n'est pas assez froide, un avertisseur sonore retentit.
L'affichage de la température clignote en même temps que le symbole Alarme Fig. 3 (6).
L'avertisseur sonore s'éteint automatiquement, le symbole Alarme Fig. 3 (6) et l'affichage de température arrêtent de clignoter lorsque la température est de nouveau suffisamment froide.
Lorsque l'état d'alarme persiste : (voir Dysfonctionnements).
5.4.1 Arrêter l'alarme de température
Il est possible d'arrêter l'avertisseur sonore. La fonction d'alarme sera de nouveau active lorsque la température sera à nouveau suffisamment froide.
Appuyer sur la touche Alarme Fig. 3 (9). L'avertisseur sonore s'arrête.
5.5 Congeler des aliments
Il est possible de congeler autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétique (voir Vue d'ensemble de l'appareil) sous "capacité de congélation... kg/24h".
Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments congelés chacun, les plaques jusqu'à max. 35 kg chacune.
Prudence
Risque de blessure par débris de verre!
Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congélées.
Ne pas congeler de bouteilles ni de canettes!
Pour que les aliments congèlent rapidement jusqu'au cœur, ne pas dépasser les quantités suivantes par paquet :
- Fruits, légumes jusqu'à 1 kg
- Viande jusqu'à 2,5 kg. Emballer les aliments par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium.
5.6 Dégeler les aliments
- Dans le four/le four à chaleur tournante. Uniquement la quantité d'aliments requise. Traiter les aliments décongelés le plus rapidement possible. Ne recongeler des aliments décongelés que dans des cas exceptionnels.
5.7 Réglage de la température
La température est fonction des facteurs suivants :
- la fréquence d'ouverture de la porte
- La température de la pièce dans laquelle se trouve l'appareil
- le type, la température et la quantité d'aliments
Valeurs recommandées pour le réglage de la température : -18 °C
La température peut être continuellement modifiée. Lorsque la position -28 °C est atteinte, un retour est effectué à -14 °C.
Appel de la fonction de température : Appuyez une fois sur la touche de réglage Fig. 3 (2). Au niveau du voyant de température, la température actuelle clignote. Modifiez la température par incréments de 1°C : Appuyez sur la touche de réglage Fig. 3 (2) autant de fois qu'il le faut pour que la température souhaitée s'allume au niveau du voyant de température. Pour modifier la température en continu : maintenez la touche enfoncée. Pendant le réglage, la valeur clignote. Env. 5 s après le dernier actionnement de la touche, la température réelle est affichée. La température est lentement régée sur la nouvelle valeur.
5.8 Superfrost
Cette fonction vous permet de congeler rapidement des denrées fraîches à cœur. L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigorifique.
Pour connaître la quantité maximale de denrées fraîches en kilos que vous pouvez congeler en 24 h, reportez-vous à la "Capacité de congélation... kg/24h" indiquée sur la plaquette signalétique. Cette valeur maximale varie selon le modèle et sa classe climatique.
Selon la quantité de denrées fraîches à congeler, la fonction SuperFrost doit être enclenchée à l'avance : environ 6h pour une petite quantité de denrées à congeler, 24 h avant la mise en place d'une quantité maximale de denrées à congeler.
Empaquetez les aliments et répartissez-les sur une plus grande surface possible. Ne pas mettre des aliments à congeler avec des produits déjà congelés en contact de sorte que ces derniers ne se décongèlent pas.
N'activez pas la fonction SuperFrost dans les cas suivants :
- lorsque vous introduisez des aliments déjà congelés
- Lors d'une congélation de denrées fraîches allant jusqu'à environ 2 kg par jour
5.8.1 Congeler avec la fonction superfrost
Appuyer une fois brièvement sur la touche SuperFrost Fig. 3 (4). Le symbole SuperFrost Fig. 3 (5) s'allume. La température de congélation baisse, l'appareil passe en puissance frigorifique Tmaxale.
Remarque
En appuyant sur la touche SuperFrost, la temporisation à l'enclenchement intégrée peut entraîner un retard de démarrage du compresseur qui peut durer jusqu'à 8 minutes. Ce retard prolonge la durée de vie du compresseur.
Pour une petite quantité de produits à conserver :
attendre env. 6 h. Déposer les aliments conditionnés dans les bacs profonds inférieurs.
En cas de quantité maximale de produits à congeler :
attendre env. 24 h. Retirer les bacs profonds inférieurs et poser les alimentés directement sur les tablettes de rangement inférieures. La fonction SuperFrost se désactive automatiquement en fonction de la quantité stockée : au plus tard 30 heures après, au plus tard 65 heures après. Le symbole SuperFrost Fig. 3 (5) s'éteint quand la congélation est terminée. Déposer les alimentés dans les tiroirs et réinsérer ceux-ci. L'appareil continue de fonctionner en mode normal d'économie d'énergie.
Remarque
La consommation de courant augmente et la puissance frigorifique diminue si la ventilation est insuffisante.
Aux appareils avec NoFrost :
Laisser tiroir inférieur dans l'appareil ! Ne jamaisencer les fentes d'aération du ventilateur sur la paroi arrière à l'intérieur!
Pour déposer les produits à congeler directement sur les tablettes de rangement : tirer le tiroir vers l'avant et le sortir en le soulevant
5.10 Tablettes de rangement
Retirer la tablette de rangement : la soulever devant et la tirer en dehors. Remettre en place la tablette de rangement : l'insérer jusqu'à la butée.
5.11 Variospace
Vous pouvez retirer les tiroirs ainsi que les surfaces de rangement. Vous avez ainsi plus de place pour congeler des pièces de gros volume. La volaille, la viande, les grosses pièces de gibier ainsi que les pâtisseries de grande taille peuvent être congélés sans problème puis de nouveau préparés.
Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments à congeler chacun, les plaques jusqu'à max. 35 kg chacune.
5.12 Système info
(1) Plats cuisinés, crème glacée (2) Viande de porc, poisson (3) Fruits, légumes
(4) Charcuterie, pain
(5) Gibier, champignons (6) Volaille, boeuf/veau
Les chiffres indiquent chaque fois les durées de conservation en mois de plusieurs types d'aliments à surgeler. Les durées de conservation mentionnées sont données à titre indicatif.
5.13 Accumulés de froid
Les accumulateurs de froid évitent que la température n'augmente trop rapidement en cas de panne de courant.
5.13.1 Utilisation des accumulateurs de froid
Placer les accumulateurs de froid congeles dans la partie supérieure de l'espace de congélation, sur les alimentés congeles.
6.1 Dégivrer avec le mode NoFrost
Le système NoFrost dégivre l'appareil automatiquement.
L'humidité se condense sur l'évaporateur, se dégivre et s'évapore périodiquement.
Il n'y a pas besoin de le dégivrer manuellement.
Prudence
Risque de blessures et d'endommagement émanant de la vapeur très chaude !
La vapeur très chaude peut endommager les surfaces et entraîner des brûlures.
Ne pas utiliser d'appareils de nettoyage à la vapeur!
Attention
Un nettoyage incorrect endommage l'appareil! Ne jamais utiliser de produits de nettoyage concentrés. Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier. Ne pas utiliser des produits de nettoyage concentrés et agressifs contenant du chlorure, du sable, des produits chimiques ou des chiffons rêches. Ne pas utiliser de solvants chimiques. Ne pas détériorer ou enlever la plaquette signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S. A. V. Ne pas arracher, plier ou endommager des câbles ou d'autres composants. Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage. Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre. Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.
Vider l'appareil. Débrancher la prise.
Nettoyez à la main les surfaces internes et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent.
Attention
Les portes en acier inox sont traitées avec un revêtement de surface spécial et ne doivent pas être nettoyées avec le détergent livré avec l'appareil.
Sinon, le revêtement de surface serait endommagé.
Nettoyez les surfaces enduites des portes uniquement avec un chiffon propre et doux. En cas de salissures importantes, utilisez un peu d'eau ou un détergent neutre. Il est également possible d'utiliser une lavette en microfibres. Nettoyez les parois latérales en acier inox avec un nettoyant inox courant. Appliquez ensuite le produit d'entretien inox fourni, de manière régulière, dans le sens du polissage. Nettoyez les parois latérales vernies et les surfaces enduites des portes uniquement avec un chiffon doux et propre. En cas de salissures importantes, utilisez un peu d'eau ou un détergent neutre. Il est également possible d'utiliser une lavette en microfibres.
Après le nettoyage :
Frotter l'appareil et les éléments d'équipement pour les sécher. Rebrancher l'appareil et l'enclencher de nouveau. Enclencher la fonction SuperFrost (voir 5.8). Lorsque la température est suffisamment froide : remettre en place les aliments.
6.3 SAV
Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au S. A. V. Vous trouverez l'adresse du S. A. V. dans le répertoire S. A. V. fourni avec votre appareil.
Avertissement
Risque de blessures dû à une réparation incorrecte!
Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir Entretien) que par le S. A. V.
Relever la désignation de l'appareil Fig. 7 (1), le n° de service Fig. 7 (2) et le n° de série Fig. 7 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi intérieure gauche de l'appareil.
Fig. 7
Informer le S. A. V. et lui communiquer la panne, la désignation de l'appareil Fig. 7 (1), le n° de service Fig. 7 (2) et le n° de série Fig. 7 (3). Ces informations vous permettront d'obtenir un service ciblé et rapide. Laisser l'appareil fermé jusqu'à l'arrivée du S. A. V. Les aliments resteront plus longtemps frais. Débrancher la fiche du secteur (ne pas tirer sur le câble de l'appareil) ou couper le fusible.
Votre appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne s'était cependant produite en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultant vous seront facturés.
même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :
L'appareil ne fonctionne pas.
→ L'appareil n'est pas enclenché.
Enclencher l'appareil. La fiche secteur n'est pas correctement enfoncée dans la prise. Contrôler la fiche secteur. Le fusible de la prise n'est pas correct. Vérifier le fusible.
Le compresseur fonctionne lentement.
Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Même s'il fonctionne plus longtemps, il économise de l'énergie. Ceci est normal pour les modèles avec économie d'énergie. La fonction SuperFrost est activée. Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal.
Une LED clignote régulièrement toutes les 15 secondes* en bas à l'arrête de l'appareil (vers le compresseur).
L'inverseur est équipé d'un diagnostic d'erreurs à LED. Il est normal qu'il clignote.
Les bruits sont trop forts.
Les compresseurs à vitesse variable* peuvent occasionner des bruits de fonctionnement divers en raison des différents niveaux de vitesse. Ce bruit est normal.
Un gargouillancement et un clapotis.
Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique. Ce bruit est normal.
Un léger clic.
Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement. Ce bruit est normal.
L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique. Ce bruit est normal. La température ambience est trop élevée. Solution: (voir 1.2)
Bruit de vibrations.
L'appareil n'est pas fixe au sol. De ce fait, le fonctionnement du groupe frigorifique fait vibrer les meubles ou objets contigus. Essayer de déplacer un peu l'appareil, le mettre à niveau à l'aide des pieds réglables.
L'affichage de température indique : F0 à FS.
Il y a un dysfonctionnement. S'adresser au S. A. V. (voir Entretien).
Courant. l'affichage de température indique la température la plus élevée atteinte lors de la panne de courant.
La température de congélation est trop élevée suite à une panne de courant ou une interruption du courant durant les dernières heures ou jours. Lorsque le courant est rétabli, l'appareil continue de fonctionner conformément au dernier réglage de la température. Effacer l'affichage de la température la plus élevée : appuyer sur la touche Alarme Fig. 3 (9). Vérifier la qualité des alimentés. Ne pas consommer d'aliments avariés. Ne pas recongeler d'aliments décongelés.
L'affichage de la température est allumé : DEMO.
Le mode démonstration est activé. S'adresser au S. A. V. (voir Entretien).
Les parois extérieures de l'appareil sont chaudes.
La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau. Ceci est normal.
La température n'est pas assez froide.
→ La porte de l'appareil n'est pas fermée correctement. Fermer la porte de l'appareil. → L'aération et la ventilation sont insuffisantes. Dégager la grille d'aération. → La température ambiente est trop élevé. Solution : (voir 1.2). → L'appareil a été ouvert trop souvent ou trop longtemps. Attendre que la température nécessaire se rétablisse d'elle-même. Sinon, adressez-vous au S. A. V. (voir Entretien). → De grandes quantités d'aliments frais ont été introduites sans utiliser la fonction SuperFrost. Solution : (voir 5.8) → La température est mal régée. Diminuer la température puis vérifier après 24 h. → L'appareil est placé trop près d'une source de chaleur. Solution : (voir Mise en service).
L'affichage indique des traits ("--").
La température du congélateur augmente en cas de panne de courant ou de coupure d'électricité. Voir également "Panne de courant" et
8.1 Couper l'appareil
Appuyer sur la touche On/Off Fig. 3 (1) pendant env. 2 s. L'affichage de température est foncé.
8.2 Mise hors service
Vider l'appareil. Débrancher la prise. Nettoyer l'appareil (voir 6.2).
Laisser la porte ouverte afin d'éviter toute formation de mauvaises odeurs.
9 Éliminer l'appareil
L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.
Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher le réfrigérant y contenu (indications sur la plaque signalétique) et l'huile de s'échapper accidentellement.
Rendre l'appareil inopérant. Débrancher l'appareil. Sectionner le câble de raccord.
