MODE D'EMPLOI CU 3503 LIEBHERR
Consignes d'utilisation pour combiné réfrigérateur-congélateur

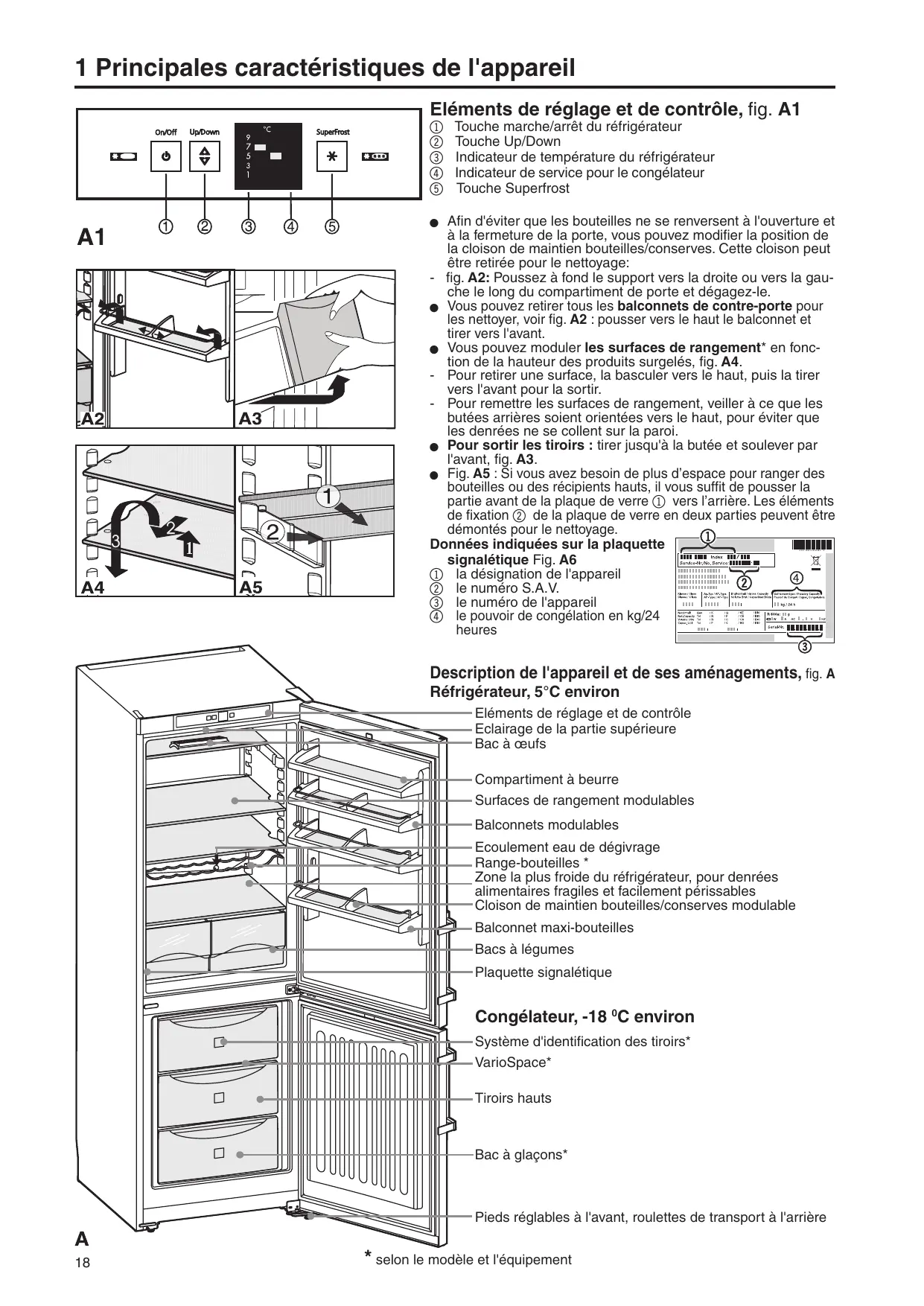

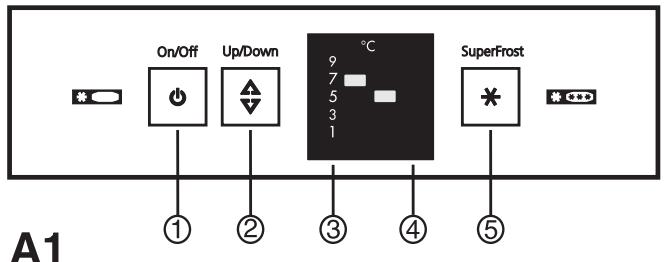

Éléments de réglage et de contrôle, fig. A1
① Touche marche/arrêt du réfrigérateur
② Touche Up/Down
③ Indicateur de température du réfrigérateur
④ Indicateur de service pour le congélateur
⑤ Touche Superfrost
- Afin d'éviter que les bouteilles ne se renversent à l'ouverture et à la fermeture de la porte, vous pouvez modifier la position de la cloison de maintainier bouteilles/conserves. Cette cloison peut être retiree pour le nettoyage:
- fig. A2: Poussez à fond le support vers la droite ou vers la gauche le long du compartment de porte et dégagez-le.
- Vous pouvezPTRirer tous les balconnets de contre-portepour les nettoyer,voir fig.A2:pousser vers le haut le balconnet et tirer vers l'avant.
- Vous pouvez modifier les surfaces de rangement* en fonction de la hauteur des produits surgelés, fig. A4.
Pour refirer une surface, la basculer vers le haut, puis la tirer vers l'avant pour la sortir.
- Pour remettre les surfaces de rangement, veiller à ce que les butées arrirées soient orientées vers le haut, pour éviter que les denrées ne se collent sur la paroi.
Pour sorting les tiroirs : tirer jusqu'à la butée et soulever par l'avant, fig. A3.
- Fig. A5: Si vous avez besoin de plus d'espace pour ranger des bouteilles ou des recipients hauts, il vous suffit de pousser la partie avant de la plaque de verre ① vers l'arrière. Les éléments de fixation ② de la plaque de verre en deux parties peuvent etre démontes pour le nettoyage.
Données indiquées sur la plaquette signalétique Fig. A6
① la désignation de l'appareil
(2) le número S.A.V.
③ le numero de l'appareil
④ le pouvoir de congélation en kg/24 heures
Voues avez fait l'acquisition d'un nouvel apparéil et nous vous en félicitons. Notre choix s'est porté sur un apparéil bénéficiant des techniques du froid les plus évoluées, qui garantissent à votre apparéil une longue durée de vie et une sécurité d'emploi irréprochable. L'équipement de votre apparéil vous offre un niveau de comfort quotidien très élevé.
Par l'acquisition de cet articleil, fabriqué suivant des procédés sans danger pour l'environnement et avec des matériaux recyclables, vous apportez également votre contribution active à la protection de l'environnement.
Afin de connaître tous les avantages de votre nouvel appareil, veuillez dire attentivement les consignes d'utilisation.
Nous espérons que votre nouvel apparteil vous donnera entière satisfaction.
Nous vous prions de conserver soigneusement ces consignes d'utilisation et, le cas échéant, de les remettre au nouvel acquireur de l'appareil si le dernier est cédé à une tiance personne.
Ce mode d'emploi est valable pour plusieurs apparèils, des différences sont par conséquent possibles.
Sommaire
Consignes d'utilisation
1 Principales caractéristiques de l'appareil............ 18
Sommaire 19
Prescriptions 19
Economiser l'énergie 19
2 Consignes de sécurité 20
Protection de l'environnement 20
Consignes de sécurité 20
Recommendations d'utilisation 20
Mise en place 20
Raccordementélectrique 20
3 Mise en service et éléments de contrôle 21
Mise en marche et arrêt de l'appareil 21
Réglage de la température 21
Voyant de température 21
4 Refrigerateur 22
Rangement des denrées alimentaires 22
Remplacement de I'éclairage interieur 22
5 Congélateur 23
Preparation de glaçons 23
SuperFrost. 23
Conseils pour la congélation et la conservation......23
6 Dégivrage, nettoyage 24
7 Pannes eventuelles - problèmes ? 24
Plaquette signalétique et S.A.V. 24
8 Mise en place et instructions de montage

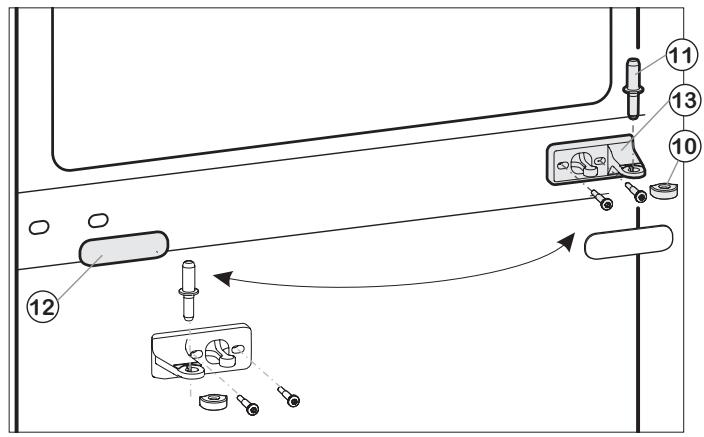

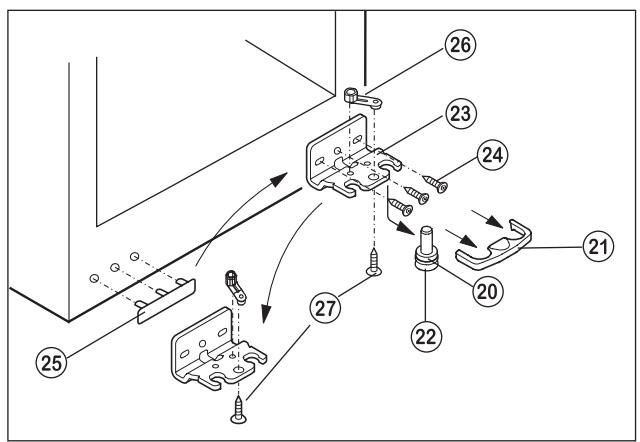

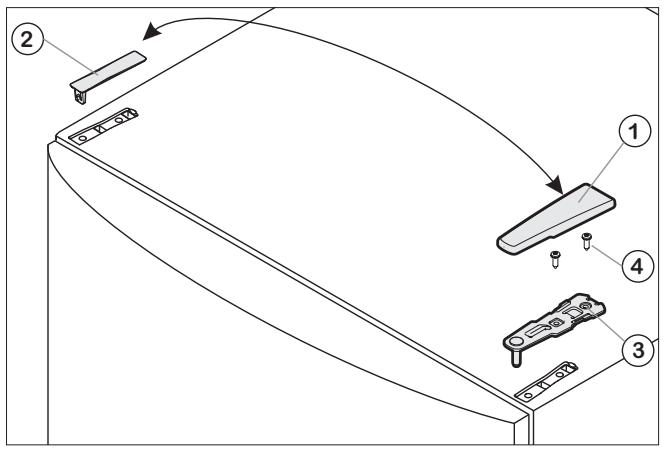

Inversion du sens d'ouverture de la porte 25

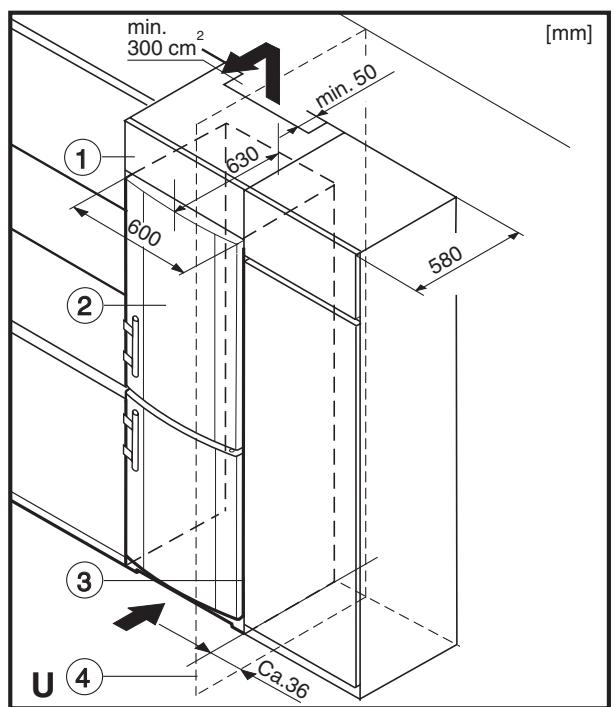

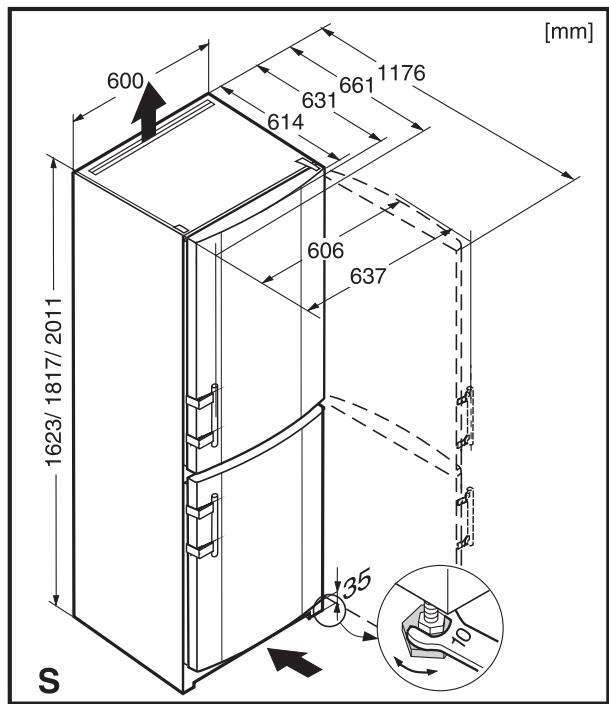

Insertion entre deux éléments de cuisine 25
B

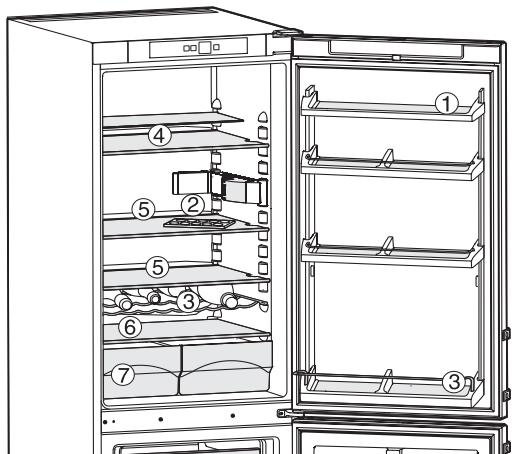

Exemple derangement Fig.B
6 Compartiment le plus froid du réfrigérateur: alimentés fragiles, viandes/charcuterie, poisson, produits laitiers au lait cru, plats cuisés
1 Beurre, fromage
2 CEufs
3 Boîtes, boissons, bouteilles
4 Conserves, pâtisseries
5 Produits laitiers
7 Fruits, legumes, salads
Prescriptions
L'appareil convient exclusivement au refroidissement des denrées alimentaires. En cas de refroidissement industriel des denrées alimentaires, les dispositions légales correspondantes doivent être respectées. L'appareil ne convient pas à l'entreposage et au refroidissement des médicaments, du plasma sanguin, des préparations en laboratoire ou autres matières et produits de ce type, soumis à la directive sur les produits Médicaux 2007/47/CE. Toute utilisation abusive de l'appareil peut entraîner des endommagements voire la perte des substances entrepriseses. En outre, l'appareil ne doit pas être utilisé en zone explosive.
- L'appareil est donc pour fonctionner à certaines températures ambantes, suivant sa classe climatique. Celles-ci ne doivent pas été dépassees! La classe climatique de votre apparéil est indiquée sur la plaquette signalétique. Cela signifie:
| Classe climatique | conçue pour températures ambantes de |
| SN | +10 °C à +32 °C |
| N | +16 °C à +32 °C |
| ST | +16 °C à +38 °C |
| T | +16 °C à +43 °C |
Létanchéité du circuit réfrigérant est éprouvée.
- Cet apparéil est conforme aux prescriptions de sécurité applicables ainsi qu'aux directives CE 2006/95/CE et 2004/108/CE.
Economiser l'énergie
- Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
- Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chauffage ou équivalents.
- La consommation en énergie dépend des conditions d'installation comme la température ambiente.
- Ouvrir l'appareil aussi brievement que possible.
- Classer vos alimentes par groupes de produits.
- Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchee.
- Entreposer des alimentes chauds: les laisser refroidir d'abord à température ambiente.
- Décongeler des alimentés dans le réfrigérateur.
- Lorsque l'appareil présente une couche épaisse de givre: dégivrer l'appareil.
Des dépôts de poussière augmentent la consommation d'énergie:
- Dépoussierer le compresseur avec la grille métallique de l'échangeur de chaleur sur la paroi arrêté de l'appareil une fois par an.
Remarque
- Ranger les denrées comme indiqué sur la figure. L'appareil consommera ainsi peu d'énergie.
- A la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.
Protection de l'environnement
Les matériaux d'emballage sont fabriqués à partir de matières recyclables.
Carton ondulé/carton
- Pièces moulées en polystyrene
- Feuilles en polyéthylène
- Colliers de serrage en polypropylene
- Les matériel d'emballage ne sont pas des jouets pour les enfants! Danger d'étouffement avec les films plastiques!
- Veuillez appofter les matériaux d'emballage dans une déchetterie publique.
Votre ancien apparéil contient encore des matériaux de valeur. Il doit faire l'objet du tri de déchets.
- Mettez votre ancien apparéil hors service. Pour cela, le débrancher et couper le cable d'alimentation électrique. Veuillez détruire la serrure pour éviter que les enfants, en jouant, puisent rester enfermés à l'intérieur de l'appareil.
Veillez à ne pas déterminer le circuit frigori-fique de votre
ancien appeareil lors de son enlèvement ou de son transport dans une déchetterie appropriée.
- Pour tout renseignement sur le fluide réfrigérant contenu, consultez la plaquette signalétique.
- L'élimination des ancients apparèils doit être effectue dans les règles de l'art selon les prescriptions et les législations locales applicables.
Consignes de sécurité
- Afin d'éviter tout accident matériel ou corporel, ne transportez l'appareil que dans son emballage et faites appel à une deuxième personne pourmettre en place l'appareil.
- Le réfrigérant R 600a utilise ne présente pas de danger pour l'environnement mais est inflammable.
- Veiller à ne pas endommager les tubes du circuit frigorifique. Une projection de réfrigerant dans les yeux peut provoquer des blessures. Le réfrigerant peut aussi s'enflammer.
- En cas de fuite du réfrigérant, éloigner les flammes vives ou les sources d'allumage de la proximité de la fuite, débrancher la prise et bien aérer la pierce.
- En cas de détérisération de l'appareil, contacter immédiatement le fournisseur avant même de brancher l'appareil.
- Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
- En cas de panne,mettre l'appareil hors service en débranchant l'appareil (sans tirer sur le cable) ou en âtant (ou dévissant) le fusible.
- Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuees que par un Service Avres Vente agreeé.
Cette consigne s'applique également au remplacement du cable d'alimentation.
Recommendations d'utilisation
- Ne pas conserver de matieres explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre apparéil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammier au contact d' éléments électriques de votre apparéil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.
Veillez à ce que vos alcools forts soient bien fermés et conservez les verticalement.
- Ne pas manipuler de flammes vives ou de sources d'allumage à l'intérieur de l'appareil.
- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (appareils de nettoyage à vapeur, apparéils de chauffage, apparéils à glace, etc.).
- Ne pas utiliser le socle, les portes, les tiroirs, etc. comme marchepied ou comme support.
- Cet apparéil ne s'aùresse pas aux personnes (et enfants) représentant des handicap physiques, sensoriels ou mentalaux ou aux personnes ne disposant pas d'une expérience et de connaissances suffisantes, sauf si ces dernières ont bénéficié d'une surveillance initiale ou ont reçu des instructions relatives à l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité. Les enfants ne doivent pas être laissés sans surveillance afin de s'assurer qu'ils ne jouent pas avec l' apparéil.
- Evitez le contact permanent de la peau avec des surfaces froides ou des produits réfrigerés / surgelés. Cela est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par ex. l'utilisation de gants.
- Pour éviter tout risque d'intoxication alimentaire, ne pas consommer des aliments stockés au-delà de leur date limite de conservation.
- Les lampes à usage spécial (ampoules, LED, tubes luminescents) dans l'appareil servent à éclairer l'espace interieur et ne sont pas adaptées à l'éclairage de la piece.
Mise en place
Lors de l'installation/encastrement, veiller à ne pas endommager les tubulures du circuit frigorifique.
- Caler solidement l'appareil installé à l'emplacement foulu, en réglant la hauteur des pieds à l'aide d'une clé plate 10.
- Le site d'installation de votre apparéil doit impérativement être conforme à la norme EN 378, à savoir un volume de 1m^3 pour 8g de fluide réfrigerant type R 600a, pour interdirre toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigerant sont indiquées sur la plaquette signalétique à l'intérieur de l' apparéil.
- Toujours monter l' apparéil contre un mur
- Ne pas déplacer les orifices de ventilar
Respecter les instructions du chapitre "Mise, place et instructions de montage".
- Ne poser aucun apparéil générateur de chaleur (four à micro-ondes, grille-pain etc.) sur votre réfrigérateur ou congélateur!
- Afin d'éviter tout incédie, ne pas poser de bougies allumées, de lampes ou autres objets avec des flames ouvertes sur le réfrigérateur / congélateur.
Risque d'incendie du à l'humidité !
L'humidité aux éléments conducteurs ou au cable de raccord au réseau peut provoquer un court-circuit.
L'appareil a ete concu pour etre installe dans des locaux fermes. Ne pas exploir l'appareil a l'extérieur ou dans des endroits exosés à l'humidité et aux projections d'eau.
- PRUDENCE! Risque de blessure et d'endommagement du à un transport incorrect!
- Transporter l'appareil emballe.
- Transporter l'appareilABOUT.
- Ne pas transporter l'appareil seul.
Raccordement électrique
La nature du courant (courant alternatif) et la tension de l'emplacement doit correspondre aux indications de la plaquette signalétique. La plaquette signalétique se trouve à l'intérieur de l'appareil à gauche des bacs de légumes.
- Ne brancher l'appareil qu'a une prise de courant conforme avec mise à la terre.
- Le fusible de protection de la prise doit être au moins de 10 A. S'assurer également que la prise de courant n'est pas située derrière l'appareil et qu'elle est facilement accessible
- Ne pas connecter l'appareil à la même prise de courant que d'autres apparèils - danger de surchauffe.
- En detachant le cable secteur noué au dos de l'appareil, veiller à 0ter le serre-cable de l'appareil pour éviter toute vibration de ce dernier.
Il est recommandé de nettoyer l'appareil avant la mise en service (voir chapitre "Nettoyage" pour de plus amples détails). Mettez l'appareil en route env. 4 heures avant le premier remplissage de produits surgelés. Rangez les produits surgelés dans l'appareil uniquement lorsque le conGPLateur est froid.
Mise en marche et arrêt de l'appareil
Fig. A1
Mise en marche:
Pourmettre en marche l'ensemble de I'appareil,seul le réfrigérateur doit être mis en marche.
Lorsque le réfrigérateur est mis en marche, le congélateur est également automatiquement mis en marche.
- Appuyez brièvement sur la touche marche/arrêt ①.
- Les voyants de température s'allument. Le réfrigérateur et le congélateur sont en marche.
Arrêt:
- Afin d'arrêtier l'ensemble de l'appareil, seul le réfrigerateur doit être arrêté. Le concélateur est ainsi automatiquement arrêté.
- Appuyez sur la touche marche/arrêt ① pendant env. 2 s.
- Les indicateurs de température sont éteints. L'appareil est arrêté.
L'éclairage interieur est eteint.
Réglage de la température, Fig. A1:
- Refrigerateur:
La température est fonction des facteurs suivants :
- la fréquence d'ouverture de la porte
- la température de la piece dans laquelle se trouve l'appareil
- le type, la température et la quantité des alimentés congelés.
Valeurs recommanèées pour le réglage de la température : 5^
La température peut être continuèlement modifiée.
Lorsque la position 1^ est atteinte, un_retour est effectué à 9^ .
- Appuyez sur la touche de réglage (2) jusqu'à ce que le voyant de la température souhaïée s'allume.
Remarque: Le réglage de la valeur de consigne est activé en appuyant une seule fois sur la touche haut/bas.
Une température plus BASSE est atteinte au sein d'une plage de température plus réduite (par ex.: entre 5 et 7 ) en appuyant plus longtemps sur la touche de réglage, mais cela n'est cependant pas visible sur l'indicateur.
- Congélateur:
Lorsque la partie réfrigération est régée sur la température recommandée de 5^ , une température moyenne d'env. -18 °C s'instaure dans la partie congélation.
Voyant de température
En mode de fonctionnement normal sont affichées:
- la température de réfrigération régée ③.
Levoyant clignote:
- le réglage de la température est modifié
- la température est augmentée de plusieurs degrés.
Rangement des denrées alimentaires
La circulation naturelle de l'air dans le réfrigérateur permet d'obtenir différents domaines de température, qui sont favorables pour la conservation des différentes denrées alimentaires. La zone la plus froide se trouve ainsi directement audressus des bacs à légumes et contre la paroi arrêté (idéale par ex. pour la charcuterie et les viandes); la zone la moins froide se trouve dans la partie avant supérieure et dans la porte (idéale par ex. pour le beurre à tartiner et le fromage).
Conseils pour la réfrigération
- Eviter de dispose les alimentents trop pres les uns des autres pour permettre une bonne circulation de l'air. Ne pas recouvrir les fentes à air du ventilateur* situées sur la paroi arrêté - important pour le rendement frigorifique!
- Toujours conserver les alimentés qui dégagent ou prennett facilement de l'odeur ou du goût ainsi que les liquides, dans des recipients hermétiques ou recouverts d'une protection.
- Les alimentés à émission d'éthylène et sensibles à l'éthylène, comme les fruits, les légumes et la salute, doivent toutes être conservés séparément ou emballés pour ne pas réduire la durée de stockage; ne pas stocker ensemble par exemple des tomates avec des kiwis ou du chou.

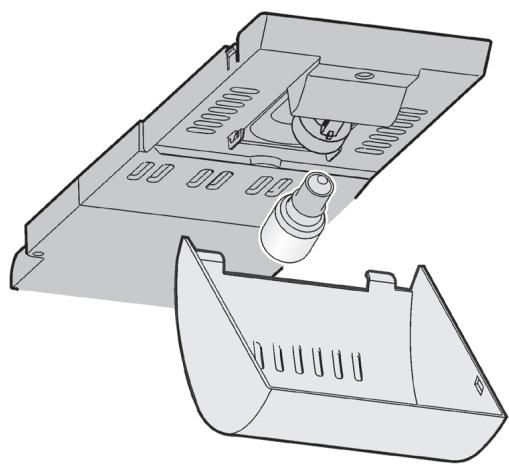

Remplacement de l'éclairage interieur
\section*{Caracteristiques de l'ampoule :}
max. 25 W
Douille:E14
Le type de courant et la tension doit correspond aux indications de la plaque signalétique
- Arrête l'appareil. Débranchez le connecteur secteur ouPTRRer ou dévisser le fusible.
- Prenez le cache de l'ampoule selon la figure par l'avant et détachedez-la à l'arrête.
- Remplacement de l'ampoule.
- Replacez le cache.
Stockage des denrées dans les réfrigérateurs et régles d'hygiène alimentaire
La consommation croissant de plats cuisinés et d'autres denrées périssables, sensibles notamment au non-respect de la chaîne du froid (1), impose une meilleure maïtrise de la température de transport et de stockage de ces produits.
Dans les foyers, le bon usage du réfrigérateur et le respect de règles d'hygiene rigoureuses contribueront de façon significative et efficace à l'amélioration de la conservation des alimentés.
Maitrise de la température
- Stocker les alimentés les plus sensibles dans la zone la plus froide de l'appareil, conformément aux indications figurant sur la notice.
- Attendre le complet refroidissement des plats avant de les conserver (ex. soupe).
- Limiter la fréquence d'ouverture de la porte.
Respect des régles d'hygène alimentaire
- Débarrasser les aliments de leurs doubles emballages avant de les placer dans le réfrigérateur (exemple: packs de yaourts).
- Emballer systématiquèment la nourriture pour éviter toute contamination entre les dénées.
- Disposer les alimentés de telle sorte que l'air puisse circu-ler librement tout autour.
- Consulter les consignes d'utilisation de l'appareil en toutes circonstances et notamment pour les conseils d'entretien.
Nettoyer fréquèment l'intérieur du réfrigérateur à l'aide d'un produit d'entretien sans effet oxydant sur les parties métalliques.
(1) Chaine du froid : maintien ininterrompu de la température de conservation requise pour un produit depuis son élaboration et son conditionnement jusqu'à son'utilisation par le consommateur.
Préparation de glaçons
- Remplir aux 3/4 le bac à glaçons* et le placer dans le congélateur. Les glaçons se détachent lorsqu'on tard légèrement le bac ou lorsqu'on le passé un court instant sous I
SuperFrost
Les produits alimentaires frais doivent être congelés à coeur le plus rapidement possible et les produits surgelés déjà stockés doivent obtaining une "réserve de froid". Cela est possible avec le dispositif SuperFrost. Celui-ci permet en effet de préserver au moins la valeur nutritive, l'aspect et la saveur des produits surgelés.
- En 24 heures, vous ne pouvez conçeler au maximum que la quantité de produits alimentaires frais indiquée en kg sur la plaquette signalétique sous la rubrique "Pouvoir de congélation ... kg/24h", fig. A6, Pos. ④ . Cette quantité maximal de produits surgelés diffère en fonction du modele et de la classe climatique.
Congeler avec SuperFrost, fig. A1/⑤
SuperFrost
Il n'est pas nécessaire de mettre SuperFrost en marche:
- si vous mettez dans le congélateur des produits déjà surgelés,
- si vous congelez jusqu'à env. 2 kg de produits alimentaires frais par jour.
- Appuyer brievement sur la touche SuperFrost ⑤ , de sorte que la DEL s'allume.
- La température de congélation baise, l'appareil fonctionne au rendement frigorifique le plus haut possible.
- Lorsqu'il s'agit d'une petite quantité à congefer, attendre/ précongefer env. 6 heures - c'est normalement suffisant, lorsqu'il s'agit de la quantité maximale, voir plaquette signalétique sous la rubrique pouvoir de congélation, env. 24 heures.
- Placer ensuite les produits alimentaires frais.
- La fonction SuperFrost peut être stoppée manuellement en appuyant brievement sur la touche ⑤ , sinon :
SuperFrost s'eteind automatiquement après env. 65 heures au total.
- La touche SuperFrost est éteinte
- La plage de température, régée pour un fonctionnement normal, s'allume sur l'indicateur de température.
- L'appareil continue à fonctionner en mode normaléconomique.
- Afin d'atteindre une performance de congélation max., les alimentents chauds doivent être stockés directement sur le fond de l'élement sans tiroir, ou en contact direct avec les parois laterales interieures.
Conseils pour la congélation et la conservation
- Durées de conservation recommendées pour les différents alimentés dans le congélateur :
| Glaces | De 2 à 6 mois |
| Charcuterie, jambon | De 2 à 6 mois |
| Pain, pâtisseries | De 2 à 6 mois |
| Gibier, porc | De 6 à 10 mois |
| Poisson, gras | De 2 à 6 mois |
| Poisson, maigre | De 6 à 12 mois |
| Fromage | De 2 à 6 mois |
| Volatile, bœuf | De 6 à 12 mois |
| Légumes, fruits | De 6 à 12 mois |
- Comme emballages, on peut utiliser des sachets de congélation comme on en trouve en vente dans le commerce ou des recipients réutilisables en plastique, métal et aluminium.
- Empêcher que les produits à congefer n'entrent en contact avec des produits déjà congelés. Veiller à ce que les emballages soient toujours bien secs, lorsque vous les placez dans le congelateur, afin d'éviter qu'ils ne se collent les uns aux autres lors de la congelation.
- Toujoirs écrire sur les emballages la date et leur contenu et ne pas dépasser la durée limite de conservation recommandaee pour le produit surgelé, vous évitez ainsi des pertes de qualité.
- Emballer toujours les produits alimentaires, que vous congelez vous-même, par portions adaptées aux quantités consommées par votre menage. Afin de les congelerrapidement à coeur, il est recommendé de ne pas dépasser les quantités suivantes par emballage :
- Fruits et légumes jusqu'à 1 kg,
- Viandes jusqu'à 2,5 kg.
- Àprouvavoivahés et coupés vos légumes en portions, blanchissez-les (lesplonger2-3minutes dans l'eau bouillante,puis les en retirer et les refroidir vite dans de l'eau froide.Si you blanchissez vos légumes avec un four à microondes ou un cuit-vapeur,veuillez respecter les instructions correspondantes).
- Ne pas saler, ni assaisonner de produits alimentaires frais ou de légumes blanchis avant de les congefer. Ne saler et assaisonner que légèrement les autres alimentés. L'utilisation de différents condiments transforme l'intensité de leur saveur.
- Ne pas congeler de bouteilles ou de boîtes contenant des boissons gazeuses. Elles peuvent sinon éclater.
Pour la conservation : chaque plaque de rangement peut supporter une charge maximale de 25 kg de produits surgelés.
- VarioSpace*: En-retirant le 2ème et le 3ème tiroir ainsi que la plaque de rangement, vous obtiendaç de la place pour des produits surgelés de gros volume sur deux haut-eurs de tiroir. Cela vous permettra de congefer volailles, viandes, grosses pièces de gibier ainsi que pâtisseries haute sans avoir besoin de les couper en morceaux et vous pourrez ainsi les cuisiner comme pièce entière.
- Si vous souhaitez disposer du volume maximum, vous pouvez enlever les tiroirs et placer les produits surgelés directement sur les plaques..
- Enlever les tiroirs, fig. G1: Tirer jusqu'à la butée et soulever à l'avant.
- Enlever la plaque de rangement, fig. G2: Enlever le 2ème et le 3ème tiroir, soulever la plaque de rangement à l'avant et la sortir en la tirant. Pour la remettre : il suffit d'insérer la plaque et de l'enclencher à l'avant.
- Pour décongeler, ne toujours sortir que les quantités dont vous avez immédiatement besoin. Cuisiner les produits alimentaires décongelés le plus vite possible, en en faisant un plat prét à la consommation.
Vous pouvez décongeler les produits surgelés:
- au four/dans la cuisine à air chaud
- dans le four à microondes
- à températures ambantes
- Des parts de viande et de poisson plates, que l'on a commencé à décongeler, peuvent être cuisinés à chaud.
- Les légumes peuvent être cuisinés sans être préalablement décongelés (temps de cuisson divisé par deux par rapport aux légumes frais).
Dégivrage
Le réfrigérateur
de votre apparéil est à dégivrage automatique. L'eau de dégivrage est recuéeill dans un bac, d'ou elle s'évapore ensuite sous l'effect de la chaleur dissipée par le compresseur. Les gouttes d'eau apparaissant sur la paroi arrière du réfrigerateur sont liées au fonctionnement et par conséquent tout à fait normales.
Veillez à ce que l'eau de dégivrage puisse s'écouler sans entrave par l'orifice d'écoulement de la paroi arrêté (voir flèche, fig. A).
Congélateur
- Pour procéder au dégivrage, arrêter l'appareil: - débrancher la prise.
- Conserver, par exemple, les denrées congelées dans leur tiroir, ou bien dans du papier journal ou des couvertures. Les conserver ensuite dans un endroit aussi frais que possible.
Pour accélérer le dégivrage, poser un réseau d'eau chaude mais non bouillante sur l'une des plaques centrales. Lors du dégivrage, ne pas utiliser de chauffages électriques, d'appareils de nettoyage à vapeur, de produits dégivrants en aerosols, de flammes vives ou d'objets metalliques pour éliminer la glace. Risque de blessures et de dommages matériels!
- Laisser la porte ouverte pendant le dégivrage. Essuyer l'eau restante avec une éponge ou un linge, nettoyer ensuite l'intérieur de l'appareil.
Nettoyage
- Avant de procéder au nettoyage, arrêter systématiquèment l'appareil. Débrancher la prise de l'appareil ou oter (ou dévisser) le fusible.
- Lavez à la main les surfaces de rangement, les plaques de verre et autres composants interieurs.
Nettoyer à la main l'intérieur, les équipements interieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. Ne pas utiliser d'appareil de nettoyage à vapeur - risque de dommages matériels et corporels!
- N'utilise pas d'éponges à récurer ou abrasives, de produits de nettoyage concentrés ni de détergents ou de solvants chimiques abrasifs ou à base de chlorure ou d'acide ; vous risquériez d'endommager les surfaces et de provoquer leur corrosion.
- Nous conseillons l'utilisation de chiffons doux et d'un nettoyant multi-uses au pH neutre. A l'intérieur de l'appareil, utilisez uniquement des nettoyants alimentaires.
Nettoyez les appareils en version acier inox*:
- Utiliser pour nettoyer les parois laterales et la surface des portes uniquement un chiffon propre et doux, légèrement humecté si besoin (eau + produit vaisse). On peut utiliser facultativement un chiffon en microfibres.
- Eviter que l'eau de nettoyage ne s'infiltrte dans les parties électriques et par la grille de ventilation ou par la goulotte d'évacuation*. Essuyer l'appareil.
- Veiller à ne pas endommager ni décoller la plaquette signalétique située à l'intérieur de l'appareil (elle est importante pour le S.A.V.).
Nettoyez régulierément l'orifice d'écoulement situé sur la paroi arrrière au-dessus des bacs à légumes, flèche fig. A.
Le cas échéant, le nettoyer à l'aide d'un instrument fin comme par exemple un coton-tige ou un objet analogue.
- Veiller à n'accacher, tordre ou déterminer aucun cable, ni aucune partie de l'appareil.
Rebrancher et remetre ensuite l'appareil en marche.
Lorsque l'appareil doit rester sans fonctionner pendant une période prolongée, le vider, débrancher la prise du secteur, le nettoyer comme indiqué ci-dessus et laisser la porte entrouverte pour éviter la formation de mauvaises odeurs.
7 Pannes éventuelles - problèmes
Votre apparéil est conçu et construit de sorte à assurer laffective sécurité d'emploi et une grande longévité. Si une panne venait cependant à se produit pendant le fonctionnement, veuillez alors vérifier si la perturbation n'est pas due à une erreur de commande. Dans ce cas, les frais occasionnés vous seront facturés, même pendant la garantie. Vous pouvez.Remédier vous-même aux pannes suivantes en contrôlant les causes possibles:
Panne cause possible et remede
L'appareil ne fonctionne pas, les voyants sont eteints
- L'appareil est-il enonne position marche?
- La prise de courant est-elle bien enforcée?
- Le faisible de la prise est-il en bon etat?
L'éclairage interieur n'est pas allumé
- Le réfrigerateur est-il en marche?
- La porte a-t-elle ete ouverte plus de 15 min.?
- L'ampoule est défectueuse. Remplacer l'ampoule d'après les indications du chapitre "Eclairage interieur".
L'appareil est trop bruyant
- L'appareil est-il bien calé, les meubles ou les objets se trouvant à proximate entrent-ils en vibration lorsque le compresseur fonctionne?
Essayer de déplacer un peu l'appareil, leMETRE à niveau à l'aide des pieds réglables, écarter les bouteilles et les récipiens pour éviter tout contact.
- Le bruit (gargouillis) dû à la circulation du fluide est tout à fait normal. Il provient du circuit de réfrigérant.
Un clc à peine perceptible se produit à chaque fois que le compresseur (moteur) s'enclenché ou s'arrête automatique. Le ronflement du compresseur est légèrement plus bruyant lorsque celui-ci s'enclenché. Lorsque le SuperFrost est en marche, que des produits alimentaires viennent d'être rangés dans l'appareil ou que la porte est restée longtemps ouverte, le rendement frigorifique augmente automatique.
Le compresseur fonctionne trop longtemps
L'inverseur clignote régulierement toutes les 15 secondes*.
Pour les modèles superisolés, il s'agit d'un fonctionnement normal. En cas de faibles besoin en froid, le comprésseur à vitesse variable* passée à une vitesse de rotation basse. Bien que le temps de course s'en trouve augmenté jusqu'à presque fonctionner en marche continue, des économies d'énergie sont réalisées.
- L'inverseur est équipé d'un diagnostic d'erreurs à LED.
- Il est normal qu'il clignote.
Plaquette signalétique et S.A.V.
Si aucune des causes mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remédier vous-même à la panne ou si plusieurs DEL c tent, veuillez alors prendre contact avec votre S.A.V. proche (liste des adresses ci-jointe), en lui indiquant
la désignation de l'appareil ①,
le numero S.A.V. ②
et le numero de l'appareil ③
figurant sur la plaquette signalétique
(voir fig.), et en lui précisant
quelts voyants de DEL clignotent. Grace à ces informations, le S.A.V. interviendra rapidement et d'une manière ciblée. La plaquette signaléTIque se trouve à l'intérieur de l'appareil, à gauche. Laisser l'appareil fermé jusqu'à
l'arrivée du service après-vente, afin d'éviter une plus grande perte de froid.
Avant de dire cette section, dépliez le rabat sur lequel figurent les illustrations.
Ne pas monter l'appareil côte a côte avec d'autres réfrigerateurs ou congélateurs. Point important pour éviter tout dommage suite aux écoulements d'eau de condensation. Les dimensions hors tout sont indiquées en dernieré page, dans la fig. S.
Inversion du sens d'ouverture de la porte
Si nécessaire, vous pouvez changer le sens d'ouverture de la porte :
Assurez-vous que vous disposez des outils suivants :
Dévissage du support de palier supérieur
- Fermez la porte supérieure.
- Déposez le cache fig. 1 (1) et le cache fig. 1 (2).
- Devissez le support de palier fig.1 (3) (2 fois Torx 25) Fig. 1 (4) et tirez vers le haut.
ATTENTION!
Risque de blessure lors du basculement de la porte!
- Bien maintainir la porte.
- Posez la porte avec précaution.
Dépose de la porte supérieure
- Soulevez la porte supérieure vers le haut et posez-la de côte.
- Retirez le tampon fig 4 (30) de la bague du palier de la porte vers le haut et posez-le.
Déposer la porte inférieure
- Fermez la porte inférieure.
- Retirez le couvercle en plastique Fig. 2 (10).
- Retirez le pivot au centre de la fig. 2 (11).
- Soulevez la porte vers le haut et posez-la de côte.
- Retirez le tampon fig 4 (30) de la bague du palier de la porte vers le bas et posez-le.
Déplacement des pieces du palier du milieu
- Retirez le cache fig. 2 (12).
- Dévissez le support de palier fig. 2 (13) et posez-le en le pivotant de 180^ sur le nouveau côté de la charnière.
- Insérez à nouveau le cache fig. 2 (12) sur le nouveau côté poignée.
Déplacement des pieces inférieures du palier
- Retirez le couvercle fig.3 (21) du bas vers l'avant.
- Retirez le pivot fig.3 (22) vers le bas et vers l'avant.
Prenez garde à la bague de la charnière fig. 3 (20).
- Devissez le support de palier fig.3 (23) (3 fois Torx 25) fig. 3 (24)
- Dévissez la piece du palier fig.3 (26) (1 fais Torx 25) fig. 3 (27) et placez-le dans le logement opposé, vissez-le fermement.
- Soulever l'habillage cote poignée fig. 3 (25) et posez-le.
- Vissez à nouveau le support de palier fig. 3 (23) sur le nouveau côté de la charnière.
Remarque
- Si nécessaire, afin d'équilibrer les irrégularités du sol par ex., la deuxième bague longitudinal ne peut également être utilisée pour le vissage au lieu de la bague ronde.
Montage de la porte inférieure
- Placez la porte à partir du haut sur le pivot sous la fig. 3 (22).
- Fermez la porte.
- Placez à nouveau le support de palier au centre de la fig. 2 (11) sur le nouveau côté de la charnière, par le support de palier au centre de la fig. 2 (13) dans la porte inférieure.
- Placez à nouveau le couvercle en plastique fig. 2 (10) après l'avoir pivoté de 180^ sur le support de palier au centre de la fig. 2 (13).
Montage de la porte supérieure
- Placez la porte supérieure sur le pivot au centre de la fig. 2 (11).
- Placez le support de palier au centre de la fig. 1 (3) sur le nouveau côté de la charnière et dans la porte.
- Vissez fermement le support de palier supérieur (2 fois Torx 25) fig. 1 (4).
- Insérez l'habillage fig. 1 (1) et l'habillage fig. 1 (2) respectivement sur le côte opposé.

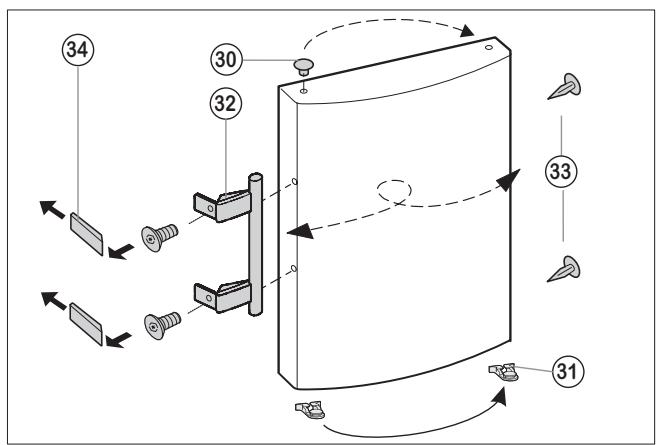

Changement des poignées
- Déclipsez le serre-joint à ressort fig. 4 (31) de la porte du réfrigérateur et placez-le sur le nouveau côte de la charnière.
- Demontez les poignées de porte fig. 4 (32), tampons fig. 4 (33) et plaques de pression fig. 4 (34) lorsque la porte est ouverte.
- Veillez à ce que l'enclementment soit correct lors du montage de plaques de pression.
Eventuellesment, positionnez les portes au-dessus des deux bagues longitudinales dans le support de palier sous la fig. 3 (23) et le support de palier au centre de la fig. 2 (13) en alignement avec le boîtier de l'appareil, puis serrez les vis fermement.
- Insérez à nouveau l'habillage de la fig. 3 (21).
Insertion entre deux éléments de cuisine
① Élement haut
② Réfrigerateur/Congélateur
③ Buffet
(4) Mur
Fig. U: ces apparèils autorisent une intégration entre les éléments de cuisine. Pour conserver une unité de ligne, il est possible de fixer, au-dessus de l'appareil, un élément haut ① qui s'alignera à la hauteur de la cuisine.
Pour des transformations de buffets aux normes (profondeur 580 mm max.), l'appareil peut être installé directement à côté du buffet fig. U ③ . La porte de l'appareil se trouve à 34 mm latéralement et au centre de l'appareil à 50 mm face à la façade du buffet. C'est pourquoi elle est facile à ouvrir et à fermer. Important pour la ventilation :
- Un espace d'aération d'une profondeur minimale de 50 mm doit être present au dos de l'élement haut, sur toute la largeur de ce dernier.
- L'ouverture d'aération disponible sous le plafond de la cuisine devraprésenter une section minimale de 300~cm^2
- Plus les orifices de ventilation sont importants, plus l'appareil économique de l'énergie.
Lorsque l'appareil est installé avec les channières à côté d'un mur fig. U ④, la distance entre l'appareil et le mur doit être d'au moins 36 mm.
Ceci correspond au dépassement de la poignée lorsque la porte est ouverte.
Fig. 1
Fig. 2
Fig. 3
Fig. 4
