ECL636SS - Hotte aspirante ELICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante murale
Marque	Elica
Modèle	ECL636SS
Largeur	912 mm (36")
Profondeur	508 mm (20") environ
Hauteur	305 mm (12") minimum
Poids	13,6 kg (30 lb) environ
Alimentation	120 V ~ 60 Hz, 15 A
Consommation maximale	920 W (moteur interne)

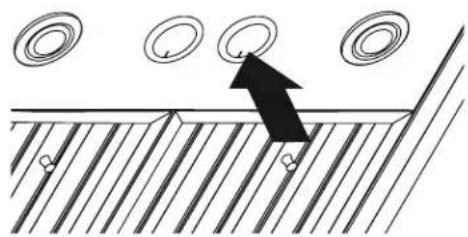

Type de commande	Boutons rotatifs avec cache
Éclairage	2 lampes DEL 7,5 W max, culot GU10
Filtres	Filtres à graisse métalliques lavables (lave-vaisselle)
Matériau	Acier inoxydable
Installation	Murale, évacuation extérieure (conduit rond 10" ou carré 10")
Vitesses	2 vitesses manuelles + mode automatique (capteur de chaleur)
Sécurité	Arrêt automatique par détection de chaleur; coupe-circuit
Garantie	2 ans pièces et main d'œuvre
Accessoires inclus	Transition 10", kit de montage, support en bois
Options	Kit conduit extension, lampe chauffante, dosseret
Certifications	Conforme aux normes ANSI/NFPA 70, CSA C22.1
Usage	Résidentiel uniquement

FOIRE AUX QUESTIONS - ECL636SS ELICA

Quelle est la hauteur d'installation recommandée pour la hotte ECL636SS ?

Pour une cuisinière électrique/induction, installez la hotte à au moins 61 cm (24") au-dessus de la surface de cuisson. Pour une cuisinière à gaz, la hauteur minimale est de 76,2 cm (30"). La hauteur recommandée est de 91,4 cm (36") pour une efficacité optimale.

Comment nettoyer les filtres à graisse ?

Retirez les filtres en tirant sur les poignées. Lavez-les au lave-vaisselle ou avec une solution détergente chaude. Réinstallez-les en insérant d'abord le rebord avant, puis en poussant l'arrière vers le haut jusqu'à enclenchement.

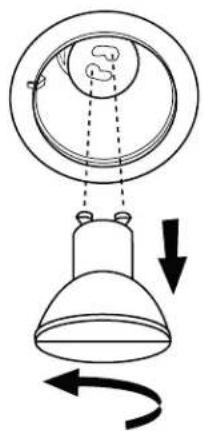

Comment remplacer une lampe LED ?

Coupez l'alimentation électrique. Poussez la plaque de verre vers le haut et tournez-la dans le sens antihoraire. Remplacez l'ampoule par une LED de 120 V, 7,5 W max, culot GU10. Tournez dans le sens horaire pour la fixer. Ne touchez pas l'ampoule avec les doigts nus.

La hotte fait du bruit, que faire ?

Vérifiez que les filtres sont correctement installés et propres. Assurez-vous que le conduit d'évacuation n'est pas obstrué et que les vis de montage sont bien serrées. Si le bruit persiste, contactez le service après-vente.

Puis-je utiliser la hotte sans évacuation extérieure ?

Non, cette hotte est conçue uniquement pour une évacuation extérieure. Le conduit doit mener à l'extérieur. Ne pas évacuer l'air dans les murs, plafonds ou greniers.

Comment activer le mode automatique ?

Le mode automatique s'active lorsque le commutateur du ventilateur est en position OFF. Un capteur de chaleur détecte alors une température excessive et met le ventilateur en marche à grande vitesse. Lorsque la chaleur diminue, le ventilateur s'éteint automatiquement.

Que faire si la hotte ne s'allume pas ?

Vérifiez que le disjoncteur n'est pas déclenché et que le fusible est en bon état. Assurez-vous que les raccords électriques sont corrects. Si le problème persiste, débranchez l'alimentation et contactez un électricien qualifié.

Les filtres à graisse sont-ils réutilisables ?

Oui, les filtres métalliques sont lavables et réutilisables. Nettoyez-les régulièrement au lave-vaisselle ou à la main. Remplacez-les seulement s'ils sont endommagés.

Puis-je installer la hotte moi-même ?

L'installation doit être effectuée par une personne qualifiée, conformément aux codes électriques locaux. Deux personnes sont nécessaires pour manipuler la hotte. Suivez scrupuleusement les instructions du manuel.

Où trouver des pièces de rechange pour la hotte ECL636SS ?

Contactez le service après-vente Elica North America au [phone]. Pour l'Est du Canada, composez le 1-888-651-2534. Les pièces détachées incluent les ampoules LED, filtres, kits de conduit et moteurs.

MODE D'EMPLOI ECL636SS ELICA

Guide d'utilisation, d'entretien et d'installation

Avis de sécurité important 16

Exigences électriques et d'installation 17

Avant d'installer la hotte 17

Dimensions du produit ....17

Liste des pièces 19

Pièces fournies 19

Pièces non fournies 19

Options de ventilation 20

Installation 21

Méthodes d'evacuation 21

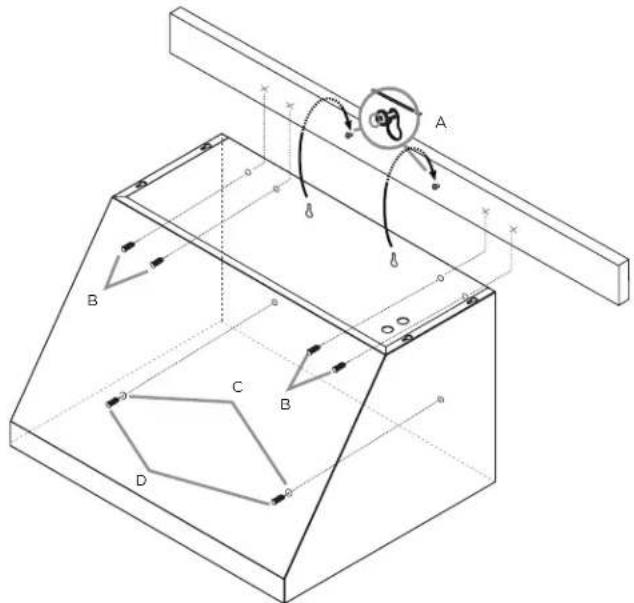

installation sur le mur 22

Connexion Électrique.... 24

Achever l'installation 25

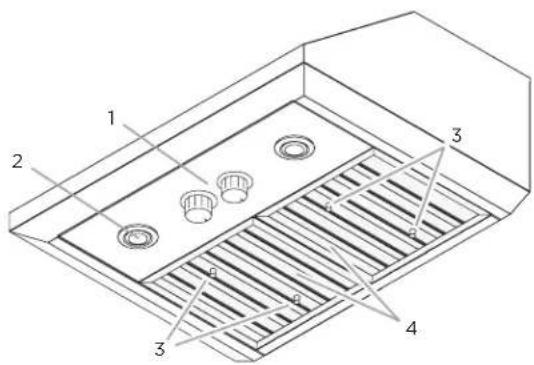

Description de la hotte 25

Commandes 26

Entretien 27

Garantie 28

APPROUVÉ POUR LES APPAREILS DE TYPE RÉSIDENTIEL POUR UNE UTILISATION RÉSIDENTIELLE SEULEMENT LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES

VEUILLEZ LIRE CES INSTRUCTIONS AU COMPLET AVANT DE COMMENCER.

L'INSTALLATION DE L'APPAREIL DOIT RESPECTER TOUS LES CODES EN VIGUEUR.

IMPORTANT : Conservez ces instructions afin de pouvoir les remettre à l'inspecteur-électricien de votre région.

INSTALLATEUR : Veuillez laisser ces instructions avec l'appareil pour le propriétaire.

PROPRIÉTAIRE : Veuillez conserver ces instructions pour pouvoir vous y référer plus tard.

Avertissement de sécurité : Coupez l'alimentation du circuit dans le panneau électrique et verrouillez le panneau avant de raccorder les fils de cet appareil.

Exigence : 120 V c.a., 60 Hz circuit de dérivation de 15 V c.a., 20 Hz, de 15 ou 20 A.

ATTENTION

UTILISER CET APPAREIL À DES FINS DE VENTILATION GÉNÉRALE SEULEMENT. NE PAS UTILISER CET APPAREIL POUR ÉVACUER DES MATÉRIAUX OU DES VAPEURS DANGEREUX OU EXPLOSIFS.

⚠ AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE ET DE BLESSURE, RESPECTER LES DIRECTIVES SUIVANTES:

A. Utiliser cet appareil uniquement aux fins prévues par le fabricant. Si vous avez des questions à propos de l'appareil, communiquez avec le fabricant.
B. Avant de faire l'entretien de l'appareil ou de le nettoyer, coupez l'alimentation dans le panneau électrique et verrouillez le panneau en bloquant le dispositif permettant d'empêcher d'activer l'alimentation accidentellement. S'il n'est pas possible de verrouiller l'accès au panneau, fixez une étiquette très voyante au panneau électrique.
C. Une personne qualifiée doit effectuer l'installation et le câblage des fils électriques en conformité avec tous les codes et toutes les normes, y compris la cote de résistance au feu.
D. Il est important de prévoir suffisamment d'air pour assurer une bonne combustion de l'équipement de chauffe et l'évacuation adéquates des gaz par le conduit de cheminé afin de prévenir les refoulements d'air. Respectez les directives et les normes de sécurité des fabricants de l'équipement de chauffage, comme celles publiées par la National Fire Protection Association (NFPA), la American Society for Heating, Refrigeration and Air Conditioning Engineers (AS-HRAE) et le code des autorités de votre région.
E. Au moment de couper ou de percer un mur ou un plafond, assurez-vous de ne pas endommager la filerie électrique ou tout autre accès à un service publique.
F. Il faut toujours évacuer à l'extérieur les systèmes conduit.

ATTENTION

Pour réduire les risques d'incendie et évacuer l'air correctement, assurez-vous que le conduit mène à l'extérieur; il ne faut pas évacuer l'air dans l'espace entre les murs, dans les plafonds, dans les greniers, les vides sanitaires ou les garages.

⚠ AVERTISSEMENT

POUR RÉDUIRE DES RISQUES D'INCENDIE, UTILISEZ UNIQUEMENT DES CONDUITS EN MÉTAL.

Installez cette hotte en respectant toutes les exigences mentionnées.

⚠ AVERTISSEMENT

Pour réduire les risques d'incendie et de choc électrique, n'utilisez pas cette hotte avec un contrôleur de vitesse à semi-conducteurs.

ATTENTION

Dispositif à commande automatique - pour réduire le risque de Blessure Débrancher de l'alimentation électrique avant la maintenance.

⚠ AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D'INCENDIE DE GRAISSE SUR LES CUISINIÈRES.

a) Ne laissez jamais la cuisinière sans surveillance lorsqu'elle est réglée à une haute température. Les débordements par bouillonnement causent de la fumée et des débordements de gras qui peuvent s'enflammer. Faites chauffer l'huile lentement, à une température basse ou moyenne.
b) Faites toujours fonctionner la hotte lorsque vous utilisez la cuisinière à une haute température ou que vous faites flamber des aliments (P. ex.: crêpes Suzette, cerises jubilées, boeuf au poivre flambé).
c) Nettoyez les hélices de ventilation fréquemment. Il ne faut pas que la graisse s'accumule sur les filres ou les hélices.
d) Utilisez le bon format de casserole. Utilisez toujours un chaudron de taille approprié à l'élément de la cuisinière.
e) Convient pour utilisation dans la zone de cuisson domestique.

⚠ AVERTISSEMENT

POUR ÉVITER DE BLESSER QUELQU'UN LORS D'UN INCENDIE DE GRAISSE SUR LA CUISINIÈRE, SUIVRE LES CONSEILS SUIVANTS. ^a

a) ÉTOUFFER LES FLAMMES avec un couvercle aux dimensions de la taque de cuisson, une tôle à biscuit ou tout autre plateau métallique, puis couper le gaz ou l'alimentation électrique de la cuisinière. FAIRE ATTENTION A NE PAS SE BRÜLER. Si les flammes ne s'éteignent pas immédiatement, QUITTER LA PIÈCE ET APPELER LES POMPIERS.
b) NE JAMAIS PRENDRE EN MAIN UNE CASSEROLE N FEU, vous pourriez vous blesser.
c) NE PAS UTILISER D'EAU, y compris les essuies de vaisselle ou les serviettes humides - une violente explosion due à la vapeur formée pourrait survenir.
d) Utiliser un extincteur SEULEMENT si:
1) Vous êtes sûr d'avoir un extincteur de classe ABC que vous savez utiliser.
2) Le feu est petit et confiné à la zone où il s'est formé.
3) Les pompiers ont été appelés.
4) Vous pouvez lutter contre le feu avec une sortie derrière vous.

e) Les ventilateurs conduits doivent toujours être évacués vers l'extérieur.

a Recommandations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA.

MODE OPÉRATOIRE

Toujours laisser les grilles de sécurité et les filtres à leurv place. Sans la présence de ces derniers, les parties aspirantes pourraient attirer les cheveux, les doigts ou les vêtements.

Le fabricant décline toute responsabilité si les informations détaillées dans ce manuel pour l'installation, l'entretien et l'utilisation adéquate du produit ne sont pas observées. Le fabriquant décline en outre toute responsabilité pour d'éventuelles blessures dues à des négligences; en outre, la garantie de l'appareil sera annulée suite à des conditions d'entretien inappropriées. Cet appareil est fabriqué pour un usage interne. Ne pas utiliser cet appareil à l'extérieur.

AVIS DE SÉCURITÉ IMPORTANT

⚠ AVERTISSEMENT

Pour réduire les risques d'incendie et de choc électrique, installez cette hotte qu'avec les modèles de moteurs internes, en ligne et externes d'une portée maximale de 7,7 A / 920 W, ou de moteurs internes fabriqués par Elica (pour les modèles de référence, voir le tableau des accessoires facultatifs).

	Moteur interne(inclus avec lehotte)		Kit moteurIn Line 1200KIT0154387		Kit moteurexterne 1200KIT0153054		Kit Lampe chau-ffante(Voir le tableau desaccessoires pourplus de références)		Kit Lampechauffante +Kit moteurIn Line 1200		Kit Lampechauffante +Kit moteurexterne 1200
MODÈLE DE HOTTE A W	A W A W A	W A W A W
ECL630S4	3.9	463	7.7	913	7.4	884	6.8	583	10.4	1020	10.2	991
ECL136S4	7.6	913	7.6	913	7.4	884	10.5	1033	10.4	1020	10.2	991
ECL142S4	7.6	913	7.6	913	7.4	884	10.5	1033	10.4	1020	10.2	991
ECL148S4	7.7	920	7.7	920	7.5	891	10.6	1040	10.4	1020	10.2	991

EXIGENCES ÉLECTRIQUES ET D'INSTALLATION

IMPORTANT

Respectez tous les codes et les ordennances en vigueur.

Le client a la responsabilité de :

• Contacter un électricien-installateur.
• Vérifier que l'installation électrique est adéquate et conforme avec le Code national de l'électricité, ANSI/ NFPA 70 (la plus récente édition*), ou les normes C22.1-94, Code canadien de l'électricité, Partie 1 et C22.2 No.0-M91 (La plus récente édition**) de la CSA, ainsi que tous les codes et les ordonnances de votre région.
• Si le code le permet et que vous utilisez un fil de mise à la terre distinct, il est recommandé de faire vérifier le chemin du fil par un électricien.
• Ne pas mettre l'appareil à la terre sur une conduite de gaz.
• Consultez un électricien qualifié si vous n'êtes pas certain que la hotte est mise à la terre correctement.
• N'installez pas un fusible dans le circuit neutre ou le circuit de mise à la terre.

IMPORTANT

• Conservez ces instructions afin de pouvoir les remettre à l'inspecteur-électricien.
• La hotte doit être câblée uniquement à l'aide de fils de cuivre.
• Il faut raccorder la hotte directement à une boîte à fusible ou à un disjoncteur par l'entremise d'une canalisation électrique en métal.
• Le calibre de fil doit être conforme aux exigences du Code national de l'électricité, ANSI/NFPA 70 (La plus récente édition*), ou les normes C22.1-94, Code canadien de l'électricité, Partie 1 et C22.2 0-M91 (La plus récente édition**) de la CSA, ainsi que tous les codes et les ordonnances de votre région.
• Il faut prévoir un connecteur de canalisation approuvé par l'UL ou la CSA à chaque extrémité de la canalisation d'alimentation (À la hotte et à la boîte de jonction).

AVANT D'INSTALLER LA HOTTE

Pour assurer la ventilation la plus efficace possible, installez la conduite en ligne droite ou avec le moins de coudes possibles.
ATTENTION : La sortie de la conduite de ventilation doit donner sur l'extérieur.
2 Deux personnes sont nécessaires pour effectuer l'installation.
3 La quincaillerie fournie permet de fixer la hotte à la plupart des murs et des plafonds; consultez un installateur qualifié pour vous assurer que la quincaillerie fournie est adaptée à votre type de mur ou d'armoire.
4 N'utilisez pas de conduit flexible.
5 Dans le cas des endroits sujets aux TEMPÉRATURES FROIDES, il faut installer un clapet de contre-tirage supplémentaire afin de minimiser le retour d'air froid et un isolant thermique non métallique afin de minimiser la conduction de la température extérieur dans le conduit. Il faut placer le clapet du côté de l'air froid de l'isolant thermique.
L'isolant doit être placé le plus près possible de l'endroit où le conduit entre dans la partie chauffée de la maison.
6 Air d'appoint : Le code du bâtiment de votre région peut exiger l'utilisation d'un système d'air d'appoint si vous utilisez un système de ventilation à conduit dont le mouvement d'air dépasse un certain nombre de CFM. Le nombre de pi3/min varie d'une région à l'autre. Consultez un professionnel de CVC pour connaître les exigences précises de votre région.

Vous pouvez obtenir un exemplaire des normes indiquées en vous adressant à:

Accessoires optionnel

Accesoire	# Part
	ECL630S430" (76.2 cm)	ECL136S436" (91.54 cm)	ECL142S442" (106.5 cm)	ECL148S448" (121.7 cm)
Caché Conduit Extension Kit 6"	KIT02159	KIT02158	KIT02622	KIT02164
Caché Conduit Extension Kit 12"	KIT02160	KIT02161	KIT02623	KIT02165
Lampe chauffante w/ 2 - kit ampoules 175W	KIT0155106	KIT0155107	KIT0155110	KIT0155111
Kit de dosseret et de supports chauds en acier inoxydable	KIT0142864	KIT0142867	KIT0142868	KIT0142870
Moteur in Line 1200 Kit	KIT0154387
Moteur Externe 1200 Kit	KIT0153054

LISTE DES PIÈCES

Retirer les pièces de leur emballage.

ATTENTION

Enlever délicatement le carton, porter des gants pour se protéger des bords coupants.

⚠ AVERTISSEMENT

Enlever le film de protection recouvrant le produit avant de commencer l'opération.

Pièces Fournies Quantité Pièces Fournies Quant

Assemblage hotte avec lampes DEL	1	Transition ronde de 10"	1
6x80 mm	4	Rondelles ∅ 6,4x11 mm	5
6x16 mm	5	Rondelles ∅ 5,3x20 mm	2
3,5x9,5 mm	4	10x50 mm	2
[TW7S]4.2x19 mm	6	Support du plateau d'égouttement	30", 36", 42": 148": 2
Vis de plateau d'égouttement	4	Plateau d'égouttement	30", 36", 42": 248": 3
[X26S]Adaptateur Torx 20	1

Pièces non fournies

Outils nécessaires

• Perceuse
• Foret de 1 14 " (3,0 cm)
• Foret de 116 (4,8 mm)
• Foret de 18 (3,0 mm) pour avant-trous
• Crayon
• Pince à dénuder ou couteau utilitaire
• Ruban à mesurer ou règle
• Pistolet à calfeutrage et composé de calfeutrage résistant aux intempéries
  • Tournevis à lame plate
• Tournevis Philips
  • Scie sauteuse ou scie à guichet
  • Cisaille de ferblantier

Pièces nécessaires

• Câble d'alimentation domestique
- Serre-câble de 12'' (12,7 mm) (homologation UL ou CSA)
• 3 connecteurs de fils homologués UL
- Bouche de décharge murale ou à travers le toit corres pondant au système d'évacuation
- Système de conduit d'évacuation métallique

Options de ventilation

Suivez à la lettre les directives présentées dans ce manuel. Le fabricant refuse toute responsabilité en ce qui a trait à tout préjudice, dommage ou incendie causé par la non observation des directives contenues dans le présent manuel.

Évacuation horizontale Évacuation verticale

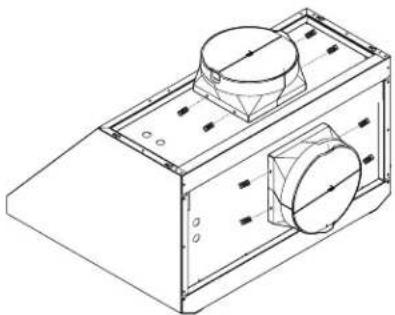

La hotte est dotée d'une transition 10" (25,4 cm) afin d'évacuer les vapeurs à l'extérieur.

A. Transition de 10" (25,4 cm) B. Conduit rond de 10" (25,4 cm)

C. Placard D. 90° coude

Préparation

Ne coupez pas une solive ou un montant à moins qu'il soit absolument nécessaire de le faire. Si vous devez couper une solive ou un montant, vous devez construire un cadre de soutien. La quincaillerie fournie permet de fixer la hotte à la plupart des murs et des plafonds.

Vous devez cependant demander à un technicien qualifié de vérifier la solidité des matériaux selon le type de mur ou de plafond.

Avant de couper, assurez-vous qu'il y a un dégagement suffisant dans le plafond ou le mur pour passer la conduite de sortie.

La hotte est dotée d'une transition 10" (25,4 cm) afin d'évacuer les vapeurs à l'extérieur.

A. Transition de 10" (25,4 cm) B. Conduit rond de 10" (25,4 cm) C. Placard

ATTENTION

Pour l'installation des cuisinieres à gaz: Installer cette hotte de sorte que le rebord inférieur est à 30" (76,2 cm) au-dessus de la surface de cuisson.

Pour l'installation des cuisinieres électriques / induction: Installer cette hotte de sorte que le rebord inférieur est pas moins de 24" (61 cm) sur la surface de cuisson.

Il est recommandé d'installer cette hotte plus de 36" (91,4 cm) au-dessus de la surface de cuisson. Par pouce (2,54 cm) supérieure à 36 (91,4 cm) diminuera l'efficacité de la capture de la fumée et de l'humidité, et la performance de ventilation.

S'IL VOUS PLAÎT LIRE L'INSTALLATION POUR UNE INSTALLATION SPÉCIFIQUE. Avant de choisir la hotte, vérifiez la hauteur du plafond et la hauteur maximale de la hotte.

Installation

• Il est recommandé d'installer le système d'évacuation avant de procéder à l'installation de la hotte.
• Si l'on installe un dosseret avec des tablettes pour les lampes à rayons infrarouges, suivre les instructions fournies avec ce produit-là.
• Avant d'exécuter les découpages, vérifier la disponibilité d'un dégagement suffisant dans le plafond ou le mur pour le conduit d'évacuation.
• Vérifier que les pièces d'installation ont été retirées du carton d'expédition.

1 Déconnecter la source de courant électrique.

2 Déterminer la méthode d'évacuation à utiliser: par le toit ou le mur.

REMARQUE: Cette hotte est configurée pour expulser l'air par la sortie supérieure. Si vous décidez d'utiliser la sortie arrière, vous devez retirer le couvercle arrière et le placer sur la sortie supérieure.

3 Sélectionner une surface plane pour l'assemblage de la hotte. Placer le matériau de protection sur cette surface.

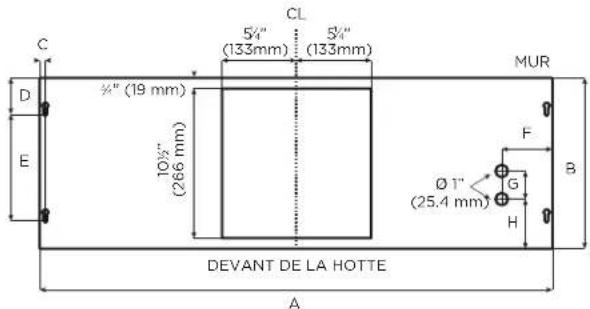

Methodes d'evacuation

Évacuation extérieure par la haute de la hotte

(Conduit horizontal rectangulaire de ∅ 10" (25,4 cm))

Utiliser le schéma ou la hotte comme patron et indiquer sur l'armoire l'emplacement des conduits, des fils électriques et les fentes réglables pour les vis.

	ECL630S3 ECL136S3 ECL142S3 ECL148S3
A 30" (760 mm) 36" (912 mm) 42" (1066 mm) 48" (1217 mm)
B 12" (305 mm)
C 1" (25.4 mm)
D 2	18" (65 mm)
E 7	18" (190 mm)
F 3	18" (90 mm) 5	18" (150 mm) 6	18" (164 mm)
G 2" (50 mm)
H 3	12" (89 mm)

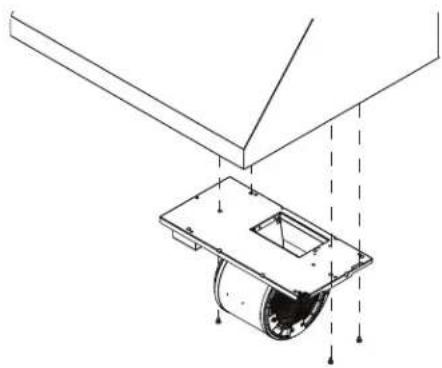

Évacuation extérieure par l'arrière de la hotte

(Conduit horizontal rectangulaire de ∅ 10" (25,4 cm))

Utiliser le schéma ou la hotte comme patron et indiquer sur le mur l'emplacement des conduits, des fils électriques et les fentes réglables pour les vis.

	ECL630S3 ECL136S3 ECL142S3 ECL148S3
A 30" (760 mm) 36" (912 mm) 42" (1066 mm) 48" (1217 mm)
B	9 12 " (250 mm)
C 4" (100 mm)
D	7 12 " (192.6 mm)
E 3	12 " (87 mm)	5" (127 mm)	5 12 " (147 mm)	6 12 " (167 mm)
F 2	12 " (75 mm)		5 12 " (135 mm)	5 12 " (149 mm)
G 7	12 " (192 mm)
H 2" (50 mm)
I	6 12 " (157 mm)
J 3	12 " (94 mm)

1 Retirer les filtres à graisse.

2 Retirez les vis du moteur.

3 Libérer les deux clips de moteur de la partie supérieure du hotte.

4 Tournez la base du moteur à l'arrière de la hotte.

5 Insérez les deux clips de moteur vers la face arrière de la hotte. Fixer avec les quatre vis du montage avec précédemment publiée.

Installation sur le mur

⚠ AVERTISSEMENT

UTILISER DEUX OU PLUS DE PERSONNES POUR DÉPLACER ET INSTALLER LA HOTTE DE LA CUISINIÈRE. LE NON-RESPECT DE CETTE INSTRUCTION PEUT CAUSER UNE BLESSURE AU DOS OU D'AUTRE BLESSURE.

Important: Le support doit être capable de supporter un poids de 150 lbs.

La hotte est fixée au mur avec le support en bois qui est fixé à l'arrière de la hotte.

• Déterminer l'emplacement de l'axe central sur le mur à l'endroit où la hotte sera installée et le tracer.
• Sélectionner une hauteur de montage "X" comprise entre un minimum de 24" (61 cm) pour une surface de cuisson électrique ou un minimum de 30" (76,2 cm) pour une surface de cuisson au gaz et un maximum suggéré de 36" (91,4 cm), entre le dessus de la surface de cuisson et le bas de la hotte.

- Marquer une ligne de repérage horizontale sur le mur.

- Ôter le support en bois de l'arrière de la hotte en desserrant les 2 vis de l'intérieur. Placer et mettre d'aplomb le support en bois de 15^3/8 (39,1 cm) au-dessus de la ligne de repérage horizontale et le centrer sur la ligne verticale. Installer le support en bois à l'aide de 2 à 4 vis de 6 x 80 mm de façon à ce qu'il soit vissé dans au moins 2 goujons verticaux.

- Laisser un espace d'environ 14 " (6,4 cm) entre les têtes des vis et le placard pour faire glisser la hotte et la mettre en place.

A. Support en bois
B. Bas de la hotte
C. Axe central
D. Dimension "X" = hauteur de montage de la hotte

REMARQUE: Les vis fournies pour le montage de cette hotte doivent être fixées dans du bois massif. Ne pas fixer uniquement dans du placo-plâtre.

Achever la préparation

1 Déterminer et marquer sur le mur ou le plafond toutes les lignes de découpage nécessaires pour le passage du circuit d'évacuation. Installer le système d'évacuation avant la hotte. Voir la section "Exigences concernant l'évacuation".
2 Déterminer l'emplacement de passage du câble d'alimentation à travers le mur.
3 Percer un trou de 1 ^1/4 " (3,2 cm) à cet endroit.
4 Tirer suffisamment de câble d'alimentation à travers le mur pour permettre un raccordement facile jusqu'à la boîte de connexion.
5 Retirer le couvercle de la boîte à bornes et mettre de côté.
6 Enlever le débouchure à l'arrière de la hotte et installer un serre-câble 12 “(1,3 cm) homologué UL ou homologué CSA.
7 Placez la hotte près de sa position de montage et faites passer le câble d'alimentation à travers la décharge de traction dans la boîte à bornes (assez pour effectuer la connexion).
8 Serrez les vis de décharge de traction.

Montage de la hotte

La hotte se fixe au mur à l'aide de 2 vis de montage dans le support en bois monté sur le mur dans la section "Installation des vis de montage de la hotte".

1 À l'aide d'au moins 2 personnes, suspendre la hotte au mur en plaçant les fentes de l'arrière de la hotte sur les 2 vis montées sur le support en bois monté sur le mur.

REMARQUE: Si votre installation utilise le cache-conduit facultatif, le système de ventilation doit être connecté à la hotte et le cache conduit monté au sommet de la hotte avant de serrer les vis de montage.

2 Pousser la hotte dans les fentes étroites, aligner le bas de la hotte sur la ligne horizontale, établir l'aplomb la hotte, et serrer les 2 vis de montage.
3 Marquer les emplacements des 2 trous de montage inférieurs. Percer des avant-trous de 18 (0,32 cm) si les trous sont situés dans du bois. Si les trous ne sont pas situés dans du bois, percer deux avant-trous de 38 (0,95 cm) et insérer des chevilles d'ancrage mural de 10 x 50 mm. Installer les 2 vis de 6 x 80 mm (avec des rondelles D5,3 x 20 mm) dans les chevilles de montage inférieures et serrer.

4 Insérer 4 vis de 4,2 x 19 mm à travers l'arrière de la hotte dans le support en bois et serrer.

5 Connecter le circuit d'évacuation à la hotte. Utiliser des brides de serrage pour sceller chaque connexion.

Installation de la transition

- Installer le raccord de transition (pour conduit carré de 10" [25,4 cm] et conduit rond de 10" [25,4 cm]) avec volet de réglage au sommet de la hotte ou son arrière (selon votre installation) à l'aide de 4 vis de 3,5 x 9,5 mm.

REMARQUE: Le joint/soupape d'évacuation peut être installé jusqu'à 2,5 cm (1 inch) de part et d'autre du centre de la hotte pour permettre le décentrage des conduits. Dans le cas de systèmes d'évacuation très décentrés, la partie terminale du conduit d'évacuation peut être modifiée pour dégager l'attache du fil électrique.

Installation du moteur du ventilateur interne de la hotte

1 Retirer les filtres à graisse de la hotte. Voir la section "Entretien".

2 Installer le moteur du ventilateur de la hotte à l'intérieur de l'auvent, connexion du câblage à gauche pour le système à ventilateur unique et à l'avant ou au-dessus pour le système à deux ventilateurs.

Ensemble à un seul moteur-ventilateur

A. Connexion du câblage

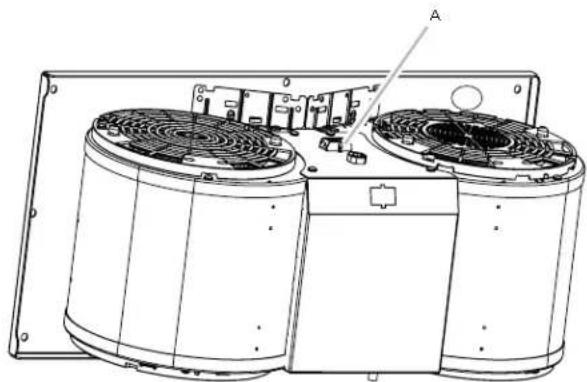

Ensemble à deux moteurs-ventilateurs

A. Connexion du câblage

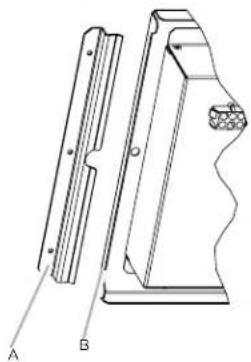

3 Glisser le rebord gauche de la plaque de montage sous le support de montage du moteur.

A. Support de montage du moteur B. Rebord gauche de la plaque de montage

3 Passer les câbles d'alimentation et le connecteur de la hotte par le trou de droite sur la plaque de montage du moteur.

A. Trou de la plaque de montage du moteur B. Câbles d'alimentation et connecteur

4 Pousser vers le haut le côté d'avant de la plaque de montage du moteur et l'enclencher dans la languette à ressort. REMARQUE: La languette à ressort doit être à l'extérieur de la fente de la plaque de montage.

A. Support de montage du moteur B. Plaque de montage

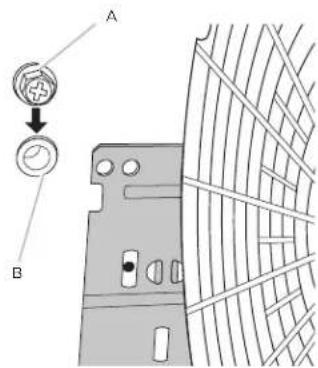

5 Aligner les trous de montage, puis visser les vis de 6 x 16 mm et rondelles de blocage de 6,4 mm.

A. Vis avec rondelle-frein B. Trou de montage

6 Brancher le connecteur de l'alimentation électrique de la hotte au connecteur qui se trouve sur le boîtier de connexion de l'ensemble moteur-ventilateur.

A. 4 vis de montage- 4x8 mm C. Vis de sécurité

Connexion Électrique

⚠ AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE.

⚠️ AVERTISSEMENT

DÉCONNECTER LA SOURCE DE COURANT ÉLECTRIQUE AVANT L'ENTRETIEN. REPLACER PIÈCES ET PANNEAUX AVANT DE FAIRE LA REMISE EN MARCHE. LE NON-RESPECT DE CES INSTRUCTIONS PEUT CAUSER UN DÉCÈS OU UN CHOC ÉLECTRIQUE.

- Ôter l'opercule arrachable du boîtier de connexion et installer un serre-câble de 12 " (homologation UL ou CSA).

A. Conducteurs blancs
B. Conducteurs noirs
C. Connecteurs de fils (homologation UL)

D. Conducteurs verts (ou nus) ou vert- jaune de liaison à la terre
E. Câble d'alimentation électrique du domicile
F. Serre-câble (homologation UL ou CSA)

- Ôter l'opercule arrachable du boîtier de connexion et installer un serre-câble de 12 " (homologation UL ou CSA).

⚠ AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE.

⚠️ AVERTISSEMENT

DÉCONNECTER LA SOURCE DE COURANT ÉLECTRIQUE AVANT L'ENTRETIEN. REPLACER PIÈCES ET PANNEAUX AVANT DE FAIRE LA REMISE EN MARCHE. LE NON-RESPECT DE CES INSTRUCTIONS PEUT CAUSER UN DÉCÈS OU UN CHOC ÉLECTRIQUE.

• À l'aide des connecteurs de fils (homologation UL), connecter le conducteur de liaison à la terre (vert ou nu) du câble d'alimentation du domicile au conducteur vertjaune de liaison à la terre (D) dans le boîtier de connexion.
• Installer le couvercle du boîtier de connexion.
• Reconnecter la source de courant électrique.

Achever l'installation

Mettez en place le filtre à graisse.

Vérifier le fonctionnement de la hotte.

Si la hotte ne fonctionne pas:

• Vérifiez que le disjoncteur ne s'est pas déclenché ou que le fusible n'est pas grillé.
• Débranchez l'alimentation. Vérifiez que les raccords électriques ont été effectués correctement.

Pour utiliser votre nouvelle hotte de façon optimale, lisez la section intitulée "Entretien".

Gardez vos instructions d'installations et d'utilisation près de la hotte pour pouvoir vous y référer facilement.

Description de la hotte

1. Commandes du ventilateur et lampes
2. Lampes DEL
3. Poignée du filtre à graisse
4. Filtre à graisse

Commandes

La hotte de cuisinière est conçue pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour obtenir les meilleurs résultats, mettre le ventilateur de la hotte en marche avant d'entreprendre une cuisson, et laisser le ventilateur fonctionner pendant plusieurs minutes après l'achèvement d'une cuisson pour pouvoir évacuer de la cuisine toute trace d'odeur de cuisson, vapeur ou fumée. Les commandes de la hotte sont situées sur le côté central de la hotte.

Cache les boutons

- Vous pouvez masquer les boutons de contrôle en les poussant vers le bas.

- Appuyez à nouveau pour afficher à nouveau les boutons de commande et activer les fonctions des lumières et du ventilateur.

A. Commutateur de lampe . Commutateur de ventilateur

Pour faire fonctionner les lampes

1. Tournez le commutateur d'éclairage sur la position "ON" pour allumer les lumières.
2. Placer le commutateur d'éclairage à la position "OFF" (arrêt) pour éteindre les lumières.

Utilisation du ventilateur

1. Tournez le bouton du ventilateur à "1" pour allumer la hotte.
2. Tournez le commutateur du ventilateur à la position de vitesse désiré.
3. Tournez le commutateur du ventilateur à la position "MAX" pour mettre la hotte Haut.
4. Tournez le commutateur du ventilateur à la position "OFF" pour éteindre le ventilateur de la hotte.

Activation automatique du ventilateur

La hotte de cuisine est équipée d'un capteur qui met le ventilateur automatiquement en marche lorsqu'un niveau de chaleur excessif est détecté dans la zone de commande. Lorsque le commutateur du ventilateur est à la position "Off", ce capteur met en marche le ventilateur à la vitesse élevée lorsque c'est nécessaire. Lorsque le niveau de chaleur diminue, le ventilateur s'éteint. Lorsque l'interrupteur du ventilateur est à la position "On", le capteur de chaleur est inactif et la hotte fonctionne normalement.

Entretien

Nettoyage

Surfaces externes:

Afin d'éviter d'endommager la surface externe, ne pas utiliser de tampons en laine d'acier ou de tampons à récurer savonneux. Ne pas utiliser de nettoyants à base de chlore. Frotter dans la direction des lignes du grain pour ne pas détériorer la surface. Toujours essuyer pour éviter de laisser des marques d'eau.

• Nettoyant et poli pour acier inoxydable.
  • Détergent liquide doux et eau.
• Frotter avec un chiffon doux humide ou une éponge non abrasive, puis rincer avec de l'eau propre et essuyer.

Filtres métalliques et plateaux d'égouttement:

1. Utiliser les 2 mains pour retirer les filtres.
2. Saisir les poignées du filtre, tirer vers l'avant de la hotte et tirer sur la poignée arrière pour retirer le filtre. Répéter pour chaque filtre.

A. Filtre à graisse

1. Retirer le plateau d'égouttement à graisse.

A. Plateau d'égouttement

1. Placez le support du plateau d'égouttement à l'aide des vis fournies.

A. Plateau d'égouttement
B. Support du plateau d'égouttement
C. Vis du support du plateau d'égouttement (2)

1. Laver les filtre métalliques et les plateaux à graisse selon le besoin au lave-vaisselle ou avec une solution de détergent chaude.
2. Réinstaller le plateau d'égouttement à graisse.
3. Réinstaller les filtres: saisir les poignées du filtre et placer le rebord avant du filtre dans la hotte.
4. Pour bien fixer le filtre, pousser vers le haut sur la poigné arrière et installer l'arrière du filtre dans la plateau d'égouttement. Répéter pour chaque filtre.

A. Filtre à graisse

Remplacement de la lampe à DEL

Interrompre l'alimentation de la hotte; attendre le refroidissement de la lampe à DEL. Pour éviter d'endommager ou de réduire la longévité de l'ampoule neuve, ne pas toucher l'ampoule avec les doigts nus. Remplacer l'ampoule en la manipulant avec un mouchoir de papier ou des gants de coton.

Si les nouvelles lampes ne fonctionnent pas, vérifier que chaque lampe est correctement insérée dans sa douille avant de demander l'intervention d'un dépanneur.

1 Déconnecter la source de courant électrique.
2 Pousser la plaque de verre vers le haut et la tourner dans le sens antihoraire.
3 Retirer l'ampoule et la remplacer par une ampoule DEL de 120 volts, 7,5 watt maximum avec culot GU10. La tourner dans le sens horaire pour l'emboîter.
4 Répéter les étapes 2 à 3 pour les autres ampoules, si nécessaire.
5 Reconnecter la source de courant électrique.

Le propriétaire doit présenter une preuve de la date d'achat. Garder une copie de votre preuve d'achat datée (ticket de caisse) de façon à pouvoir bénéficier du service après-vente sous garantie.

GARANTIE PIECES DE RECHANGE ET MAIN D'OEUVRE

Pendant une période de deux (2) ans à partir de la date d'achat, Elica s'engage à fournir gratuitement les pièces de rechange ou les composants autres que les recharges ayant des défauts de fabrication.

Durant cette garantie de deux (2) ans, Elica fournira également gratuitement, toute la main d'oeuvre et le service à domicile pour remplacer d'éventuelles pièces défectueuses.

CE QUE LA GARANTIE NE COUVRE PAS

• Dégât ou panne du produit causé par un accident ou un cas de force majeure tels que inondation, incendie ou tremblement de terre.
• Dégât ou panne du produit causé par modification du produit ou utilisation de pièces pas d'origine.
• Dégât ou panne du produit causé lors de la livraison, de la manipulation ou de l'installation.
• Dégât ou panne du produit causé par une mauvaise utilisation.
• Dégât ou panne du produit causé par un remplacement des fusibles ou une remise en fonction des disjoncteurs par le propriétaire.
• Dégât ou panne du produit causé par une utilisation du produit pour raison commerciale.
• Déplacement à domicile pour explication d'utilisation ou d'entretien.
• Ampoules, filtres métalliques ou au charbon et toute autre pièce consommable.
• Usure normale.
• Usure due à une mauvaise utilisation du propriétaire, un entretien incorrect, une utilisation de substances nettoyantes corrosives ou abrasives et produits de nettoyage pour four.

QUI EST COUVERT

Cette garantie s'étend à l'acheteur original de produits achetés pour un usage domestique habituel en Amérique du Nord (Y compris Etats Unis, Guam, Porto Rico, les Iles virgin Américaines & le Canada).

Cette garantie n'est pas transférable et vaut uniquement pour l'acheteur original et ne s'étend pas aux propriétaires successifs du produit. Cette garantie vaut expressément en lieu et place de toute autre garantie, expresse ou sous- entendue, mais ne limite pas toute autre garantie sous-entendue de marchandage ou adaptation dans un but particulier et toute autre obligation de la part de Elica North America, étant entendu, cependant, que si la réclamation pour garanties sous-entendues n'est pas applicable aux yeux de la loi en vigueur, la durée de toute garantie sous-entendue émanant de la loi doit être limitée à deux (2) ans à partir de la date d'achat du produit ou à une période plus longue selon ce que dit la loi en vigueur.

Cette garantie ne couvre pas tout dégât particulier, accidentel et/ou consécutif, ni les pertes et profits, à charge du propriétaire, des ses clients et/ou des utilisateurs Des produits.

QUI CONTACTER

Pour obtenir un Service Après-vente durant la Garantie ou pour toute autre Question liée au Service Après-vente:

Appeler:

• Service Après-vente autorisé Elica North America au [phone]
• Pour l'Est du Canada, composez le 1-888 651 2534 Demandez le service après-vente

ESPAÑOL

Contenido
