EHS30020P, EHS30020P - Plaque de cuisson ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson electrique encastrable
Marque	ELECTROLUX
Modele	EHS30020P
Nombre de foyers	2

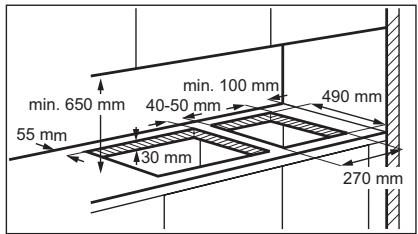

Dimensions de la table (L x P)	510 x 290 mm
Dimensions de la niche (L x P)	490 x 270 mm
Profondeur d'encastrement	55 mm
Puissance totale	3.0 kW
Alimentation electrique	230 V ~ 50 Hz
Puissance foyer avant (145 mm)	1.5 kW
Puissance foyer arriere (180 mm)	1.5 kW
Commande	Manettes rotatives
Minuteur	Oui, mecanique
Voyant de mise sous tension	Oui
Foyer a chauffe rapide	Oui (foyer arriere avec point rouge)
Materiau de la surface	Acier inoxydable
Couleur	Inox
Poids (approximatif)	5 kg
Classe de securite	Classe I (mise a la terre)
Protection enfants	Non integree (securite manuelle)
Entretien et nettoyage	Chiffon doux humide, produits neutres. Eviter vapeur et abrasifs.
Pieces detachees et reparabilite	Pieces d'origine disponibles via service apres-vente Electrolux
Installation	Par professionnel qualifie. Branchement electrique avec cable H05V2V2-F T90
Garantie	Selon conditions du fabricant (voir carte de garantie)

FOIRE AUX QUESTIONS - EHS30020P, EHS30020P ELECTROLUX

Comment allumer une zone de cuisson ?

Tournez la manette correspondante dans le sens des aiguilles d'une montre pour augmenter le niveau de cuisson. La position 1 est la chaleur minimale, la position 6 la maximale. Pour eteindre, remettez la manette sur 0.

Que faire si la plaque ne chauffe pas ?

Verifiez que l'appareil est branche et allume. Assurez-vous d'utiliser la bonne manette. Controlez le fusible du tableau electrique. Si le probleme persiste, contactez un electricien agree.

Quel type de casserole utiliser ?

Utilisez des casseroles a fond plat, lisse, propre et sec. Le diametre du fond doit correspondre a la zone de cuisson : max. 145 mm pour l'avant, max. 180 mm pour l'arriere. Evitez les fonds deformes ou trop petits.

Comment utiliser le minuteur ?

Reglez d'abord le niveau de cuisson souhaite, puis tournez la manette du minuteur au maximum, puis revenez a la duree desiree. Un signal sonore retentit a la fin. Pour l'utiliser comme minuteur seul, laissez la zone sur arret.

Que signifie le point rouge au milieu de la plaque ?

C'est un indicateur de plaque a chauffage rapide. Cette zone chauffe plus vite que les plaques classiques. Le point peut disparaitre avec le temps, cela n'affecte pas le fonctionnement.

Comment nettoyer la plaque apres utilisation ?

Nettoyez de preference quand la plaque est encore tiede avec un chiffon doux humide et un detergent neutre. Pour les taches incrustees, utilisez une poudre a recurer fine. Ne jamais utiliser de nettoyeur vapeur ni de produit abrasif.

Pourquoi y a-t-il une odeur ou de la fumee lors de la premiere utilisation ?

C'est normal lors de la premiere mise en route. Faites chauffer de l'eau sur chaque zone a puissance maximale pendant 10 minutes, puis a minimale pendant 20 minutes pour eliminer les residus. Assurez une bonne ventilation.

Puis-je utiliser du papier aluminium sur la plaque ?

Non, ne placez jamais de papier aluminium sur la plaque de cuisson. Cela pourrait endommager la surface et provoquer des risques d'incendie.

Comment economiser de l'energie avec cette plaque ?

Couvrez toujours les casseroles avec un couvercle. Deposez la casserole avant d'allumer la zone. Eteignez quelques minutes avant la fin de la cuisson pour utiliser la chaleur residuelle. Utilisez des casseroles de diametre adapte.

Que faire en cas de defaut d'installation electrique ?

L'installation doit etre realisee par un professionnel qualifie. Verifiez que le cable d'alimentation n'est pas endommage et que la terre est correctement raccordee. Si le fusible saute regulierement, faites appel a un electricien.

MODE D'EMPLOI EHS30020P, EHS30020P ELECTROLUX

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine.

Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.

Informations générales et conseils

Informations écologiques

Sous réserve de modifications.

1. CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

AVERTISSEMENT

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

- L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.

2. ⚠ INSTRUCTIONS DE SÉCURITÉ

2.1 Installation

AVERTISSEMENT

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres appareils.
• L'appareil est lourd, prenez toujours des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.

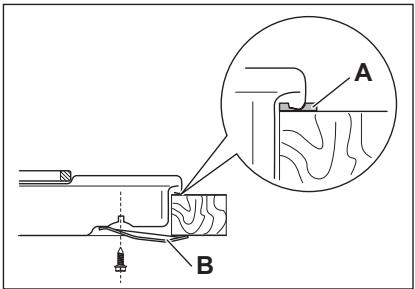

• Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure ne provoque de gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber

de l'appareil lors de l'ouverture de celles-ci.

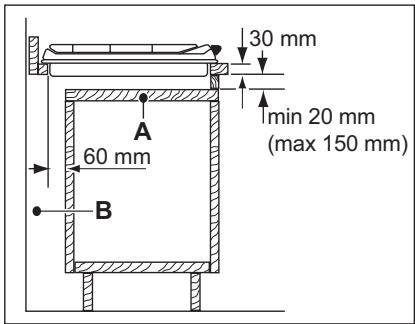

• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
  • L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché.

• Utilisez le câble d'alimentation électrique approprié.

• Ne laissez pas le câble d'alimentation s'emmêler.

• Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
• Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
• Assurez-vous qu'une protection antiélectrocution est installée.
• Utilisez un collier anti-traction sur le câble.
• Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez le service après-vente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

2.2 Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures ou d'électrocution.

• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.

• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.

• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.

• Éteignez les zones de cuisson après chaque utilisation.
• N'utilisez jamais l'appareil comme plan de travail ni comme plan de stockage.

AVERTISSEMENT

Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.
• Ne tentez pas d'éteindre un incendie avec de l'eau. Débranchez l'appareil et couvrez les flammes à l'aide d'un couvercle ou d'une couverture à incendie.

AVERTISSEMENT

Risque de dommage de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.
• Ne laissez pas le contenu des récipients de cuisson s'évaporer.
• Ne laissez pas de récipients chauds refroidir sur la plaque.
• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrer en contact avec la table de cuisson. Cela peut provoquer l'apparition de taches mates.

2.3 Entretien et nettoyage

AVERTISSEMENT

Risque de dommage de l'appareil.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

2.4 Mise au rebut

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
• Débranchez l'appareil de l'alimentation secteur.
• Coupez le câble d'alimentation et mettez-le au rebut.

3. DESCRIPTION DE L'APPAREIL

3.1 Description de la table de cuisson

1 Zone de cuisson 1500 W
2 Zone de cuisson 1500 W
3 Voyant de mise sous tension
4 Manettes de commande
5 Minuteur

3.2 Manettes de commande des zones de cuisson électriques

Symbole	Fonction
0	position Arrêt

Symbole	Fonction
1	chaleur minimale
6	chaleur maximale

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

Pour mettre en fonctionnement la zone de cuisson et augmenter le niveau de cuisson, tournez la manette dans le sens des aiguilles d'une montre. Pour diminuer la

température, tournez la manette dans le sens des aiguilles d'une montre. Pour mettre à l'arrêt la zone de cuisson, positionnez la manette sur 0.

Le voyant de fonctionnement s'allume dès l'activation de l'une des zones de cuisson, et reste allumé jusqu'à ce que les zones de cuisson soient mises à l'arrêt.

4.1 Programmateur de la minuterie

Utiliser le minuteur pour régler le décompte pour une table de cuisson.

1. Réglez le niveau de cuisson sur la position nécessaire.
2. Tournez la manette du minuteur (reportez-vous au chapitre « Description de l'appareil ») sur la position maximale. Tournez-la ensuite sur la durée nécessaire.
3. Une fois que cette durée s'est écoulée, un signal sonore retentit et l'appareil s'éteint.

Utiliser le minuteur comme une minute-rie.

1. Réglez le niveau de cuisson sur la position « Arrêt ».
2. Tournez la manette du minuteur (reportez-vous au chapitre « Description de l'appareil ») sur la position maximale. Tournez-la ensuite sur la durée nécessaire.

Pour mettre le four en fonctionnement manuel, tournez la manette du minuteur sur 🎨.

4.2 Avant la première utilisation

Placez un récipient de cuisson contenant de l'eau sur chaque zone de cuisson, ré-

glez sur la position maximum et laissez l'appareil fonctionner pendant 10 minutes. Ceci afin de d'éliminer les résidus dans l'appareil. Ensuite, faites fonctionner l'appareil sur la position minimum pendant 20 minutes. Pendant cette période, il se peut qu'une odeur et de la fumée apparaissent. Ce phénomène est normal. Vérifiez que la ventilation environnante est suffisante.

Après cette opération, nettoyez l'appareil à l'aide d'un chiffon doux humidifié à l'eau tiède.

4.3 Plaque de cuisson rapide

Un point rouge au milieu de la plaque montre une plaque à chauffage rapide. Une plaque à chauffage rapide chauffe plus vite que les plaques classiques. Le point rouge est peint sur la surface et peut disparaître après quelque temps. Cela n'affecte pas le fonctionnement de l'appareil.

La plaque à chauffage rapide peut fumer et produire une odeur quand on l'utilise pour la première fois. La fumée et l'odeur se dissiperont après quelque temps.

5. CONSEILS UTILES

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

5.1 Économie d'énergie

• Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.
• Déposez toujours le récipient sur la zone de cuisson avant de mettre celle-ci en fonctionnement.
• Mettez à l'arrêt les zones de cuisson avant la fin du temps de cuisson pour utiliser la chaleur résiduelle.

- Pour obtenir des résultats satisfaisants, le fond des casseroles doit être du même diamètre (ou légèrement plus grand) que celui des plaques de cuisson. N'utilisez pas des casseroles plus petites.

5.2 Récipient de cuisson

- Le fond du récipient de cuisson doit être lisse, propre et sec, aussi plat et épais que possible avant chaque utilisation.

AVERTISSEMENT

Assurez-vous que les récipients ne couvrent pas la zone de commande.

Utilisez des récipients dont le fond correspond à la dimension du brûleur.

Zone de cuisson	Diamètres des récipients
Avant	max. 145 mm
Arrière	max. 180 mm

Niveau de réglage :	Utilisation :
2	Faire mijoter doucement
3	Faire mijoter
4	Faire frire / gratiner
5	Porte à ébullition
6	Bouillir / Saisir / Frire

5.3 Exemples de cuisson

Niveau de réglage :	Utilisation :
1	Maintien au chaud

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

Nettoyez l'appareil après chaque utilisation.

Utilisez toujours des récipients de cuisson dont le fond est propre et sec, lisse et plat.

AVERTISSEMENT

Avant toute opération d'entretien ou de nettoyage, vous devez impérativement débrancher électriquement la table de cuisson.

Il est préférable de nettoyer la table de cuisson lorsqu'elle est encore chaude. Éliminer les taches incrustées est en effet plus facile lorsque les zones sont encore chaudes que lorsqu'elles sont froides.

AVERTISSEMENT

Les objets pointus/tranchants et les produits de nettoyage abrasifs peuvent endommager l'appareil. Par mesure de sécurité, il est interdit de nettoyer l'appareil avec un appareil à jet de vapeur ou à haute pression.

L'acier inoxydable peut ternir s'il est trop chauffé. Gardez à l'esprit que vous ne devez pas cuisiner avec des plats en terre cuite ou en fonte. N'utilisez pas de papier aluminium pour ne pas endommager la partie supérieure durant le fonctionnement.

Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.

Les égratignures ou les taches sombres n'ont aucune influence sur le fonctionnement de l'appareil.

Nettoyage des salissures :

1. Utilisez une poudre fine à récurer ou un tampon à récurer pour enlever les salissures.

2. Nettoyez l'appareil à l'aide d'un chiffon humide légèrement imbibé de détergent.

3. Allumez la plaque à faible température et laissez sécher.
4. Afin de maintenir les plaques de cuisson en bon état, frottez-les de temps à autre avec un peu d'huile pour machine à coudre, puis nettoyez avec un papier absorbant.

Pour les bords en inox de la table de cuisson, utilisez un produit de nettoyage pour acier inoxydable.

Le bord en inox de la zone de cuisson peut être légèrement décoloré en raison de la charge thermique.

1. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Problème	Cause et solution possibles
L'appareil ne fonctionne pas du tout.	Vérifiez le fusible du système électrique de l'habitation dans la boîte à fusibles. Si les fusibles grillent de manière répétée, faites appel à un électricien agréé.
La zone de cuisson ne chauffe pas.	Vérifiez que l'appareil est bien branché et allumé.Assurez-vous d'avoir utilisé la bonne manette de commande.Vérifiez le fusible du système électrique de l'habitation dans la boîte à fusibles. Si les fusibles grillent de manière répétée, faites appel à un électricien agréé.
L'efficacité de la table de cuisson n'est pas satisfaisante.	Assurez-vous que la table de cuisson est propre et sèche.Assurez-vous que le diamètre du récipient de cuisson utilisé est adapté à la zone de cuisson.Assurez-vous que le fond du récipient de cuisson utilisé est parfaitement plat.Assurez-vous que le niveau de cuisson utilisé est adapté au type de préparation.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente.

Si un problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du reven- deur peut être facturé même en cours de garantie.

Ces informations sont nécessaires pour pouvoir vous offrir une aide rapide et adaptée. Ces données figurent sur la plaque signalétique fournie.

• Description du modèle ......
- Référence produit (PNC) ......
- Numéro de série (S.N.) ......

Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après-vente.

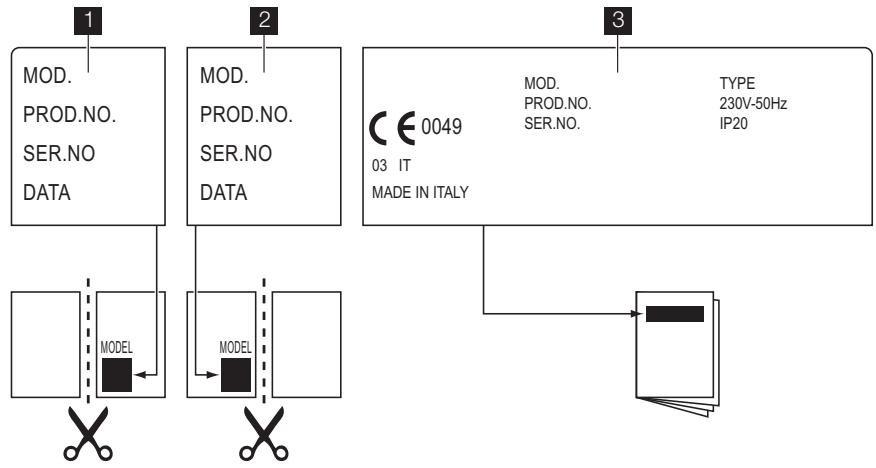

7.1 Étiquettes fournies avec le sac d'accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

1 Collez-la sur la carte de garantie et envoyez cette partie
2 Collez-la sur la carte de garantie et conservez cette partie

3 Collez-la sur la notice d'utilisation

8. INSTALLATION

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

8.1 Installation

AVERTISSEMENT

Veuillez lire attentivement les instructions et les suivre scrupuleusement. Vous risqueriez de vous blesser ou d'endommager l'appareil.

• Assurez-vous que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez votre magasin vendeur.
• N'utilisez des appareils encastrables qu'après les avoir installés dans des meubles d'encastrement et sous des plans de travail appropriés. Assurez-vous que les meubles d'encastrement

et les plans de travail sont conformes aux normes et réglementations.

- Respectez les directives et les normes en vigueur dans le pays où vous utilisez l'appareil (réglementations relatives à la sécurité, au recyclage, à la sécurité des appareils électriques, etc.)

AVERTISSEMENT

Risque de choc électrique.

• La borne d'alimentation est sous tension.
• Mettez la borne d'alimentation hors tension.
• Si la patte de scellement se trouve à proximité du répartiteur, assurez-vous que le câble d'alimentation n'entre pas en contact avec le bord de la patte.

8.2 Branchement électrique

• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales.
• Cet appareil est fourni avec un câble d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au câble d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Assurez-vous que le raccordement à la terre est conforme aux normes et réglementations.
• Le câble d'alimentation ne doit pas être exposé à une température supérieure à 90 °C.

Assurez-vous de connecter le câble neutre bleu à la borne portant la lettre « N ». Connectez le câble de phase marron (ou noir) à la borne portant la lettre « L ». Le câble de phase doit rester connecté en permanence.

8.3 Remplacement du câble d'alimentation

Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90. Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

8.4 Encastrement

Si plusieurs tables de 30 cm doivent être installées côte à côte sur la même découpe, un kit de montage est disponible auprès de votre service après-vente. Le kit contient une équerre latérale de support, des joints supplémentaires et les consignes d'installation.

Placez les joints fournis avec la table de cuisson sur les bords de la découpe. Assurez-vous que les extrémités correspondent sans se chevaucher.

A) Joint fourni
B) Équerres fournies

ATTENTION

Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

8.5 Possibilités d'insertion

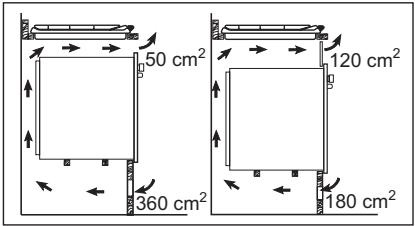

Élément de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'accès au cas où une intervention technique serait nécessaire.

A) Panneau amovible
B) Espace pour les branchements

Élément de cuisine avec four

Les dimensions de la niche d'encastrement doivent être conformes aux indica-

tions et l'élément de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

9. CARACTERISTIQUES TECHNIQUES

Dimensions de la table de cuisson

Largeur :	290 mm
Longueur :	510 mm

Dimensions de la niche d'encastrement de la table de cuisson

Largeur :	270 mm
Longueur :	490 mm

Puissance des zones de cuisson

Zone de cuisson arrière 180 mm	1.5 kW
Zone de cuisson avant 145 mm	1.5 kW
Puissance totale	3.0 kW
Alimentation électrique	230 V ~ 50 Hz

10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet.

Contribuez à la protection de

l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils portant le symbole ✉ avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

INHALT
