Type de produit	Hotte aspirante
Marque	Airforce
Modèle	F177
Utilisation	Aspirante (évacuation extérieure) ou filtrante (recyclage avec filtre à charbon)
Nombre de vitesses	4
Fonction minuterie	Oui (5, 10 ou 20 minutes selon modèle)
Capteur de chaleur	Oui (fonctionnement automatique)
Indicateur saturation filtre à graisse	Oui (après 40 heures de fonctionnement)
Indicateur saturation filtre à charbon	Oui (après 120 heures de fonctionnement)
Éclairage	LED (non remplaçable par l'utilisateur)
Télécommande	Oui (en option, avec procédure d'affiliation)
Arrêt automatique	Oui (4 heures après la dernière commande)
Type de commande	Tactile (selon modèle)
Matériau	Acier inoxydable
Hauteur d'installation minimale	60 cm (selon type de cuisinière)
Longueur du câble d'alimentation	1250 mm
Interrupteur différentiel requis	30 mA
Entretien filtre métallique	Lavable au lave-vaisselle (cycle court, mensuellement)
Entretien filtre à charbon	Remplacement tous les 6 mois

FOIRE AUX QUESTIONS - F177 Airforce

Comment installer la hotte Airforce F177 ?

L'installation doit respecter une distance minimale de 60 cm entre la hotte et le plan de cuisson (60 cm pour électrique ou gaz). La hotte peut être utilisée en version aspirante (évacuation extérieure) ou filtrante (recyclage) avec un filtre à charbon. Assurez-vous que le mur supporte le poids. Un accès électrique avec interrupteur différentiel 30 mA est nécessaire.

Comment nettoyer les filtres métalliques anti-graisse ?

Nettoyez les filtres métalliques une fois par mois à la main avec un détergent non agressif ou au lave-vaisselle à basse température sur un cycle court. Le lavage au lave-vaisselle peut provoquer une décoloration mais n'altère pas les performances.

Quand et comment remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé tous les 6 mois en usage normal. Il n'est ni lavable ni recyclable. Un indicateur lumineux (symbole F clignotant rapide) signale la saturation après environ 120 heures de fonctionnement.

Comment réinitialiser l'indicateur de saturation des filtres ?

Après avoir nettoyé ou remplacé les filtres, appuyez sur la touche de réinitialisation des filtres (touche F) pendant quelques secondes jusqu'à ce que le voyant s'éteigne. Pour certains modèles, maintenez enfoncées les touches 3+4 pendant 5 secondes.

La hotte dispose-t-elle d'une fonction minuterie ?

Oui, selon le modèle. Sur certains modèles, appuyez sur la touche minuterie pour activer les durées de 5, 10 ou 20 minutes. Le voyant clignote. Pour annuler, appuyez sur la touche moteur.

Comment utiliser la fonction automatique avec capteur de chaleur ?

Pour activer le mode automatique, effleurez simultanément les touches de réduction et d'augmentation de vitesse (B et D ou 1 et 2). Les voyants clignotent en séquence, puis la hotte ajuste automatiquement la vitesse en fonction de la température du plan de cuisson. Pour revenir en manuel, appuyez sur la touche moteur.

Que faire si la télécommande ne fonctionne pas ?

Effectuez la procédure d'affiliation : coupez puis rétablissez l'alimentation, appuyez sur la touche lumière dans les 5 secondes, puis sur la touche moteur. Attendez 10 secondes. Si des interférences persistent, générez un nouveau code en appuyant 10 secondes sur les deux touches de la télécommande, puis refaites l'affiliation.

Comment changer l'ampoule LED ?

Les lampes LED sont intégrées. En cas de dysfonctionnement, contactez le service d'assistance technique pour remplacer l'ensemble du groupe LED. Ne tentez pas de remplacer vous-même.

Quelles sont les consignes de sécurité importantes ?

Ne jamais flamber des aliments sous la hotte. Assurez une ventilation adéquate si la hotte est utilisée avec des appareils à gaz. Débranchez la hotte avant tout entretien. Les enfants de moins de 8 ans ne doivent pas nettoyer l'appareil sans surveillance. Respectez les distances d'installation.

La hotte s'éteint-elle automatiquement ?

Oui, la hotte s'éteint automatiquement 4 heures après la dernière pression sur un bouton. De plus, la dernière vitesse (au-delà de 650 m³/h) est temporisée à 7 minutes avant de revenir à la vitesse précédente.

MODE D'EMPLOI F177 Airforce

FR Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.

L'appareil peut être utilisé par les enfants de moins de 8 ans et par les personnes aux capacités physiques, sensorielles ou mentales réduites, sans expérience ou sans les connaissances nécessaires, à condition qu'elles soient sous surveillance, et après avoir lu les instructions d'utilisation de l'appareil en toute sécurité, et que les utilisateurs aient conscience des dangers inhérents à l'appareil. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien pouvant être effectués par l'utilisateur ne doivent pas être exécutés par les enfants sans surveillance. Ne jamais utiliser la hotte avant que la grille ne soit correctement montée !

Les parties accessibles peuvent atteindre de hautes températures lors de l'utilisation de la table de cuisson.

L'air ne doit pas être évacué dans un conduit d'évacuation de fumées produites par des appareils à combustion de gaz ou d'autres combustibles. Une aération appropriée de la pièce doit toujours être prévue lorsque la hotte aspirante est utilisée simultanément à d'autres appareils utilisant du gaz ou d'autres combustibles. Il est strictement interdit de flamber des aliments sous la hotte. L'utilisation de flamme nue risque d'endommager les filtres et peut provoquer des incendies : elle doit donc toujours être évitée. Les fritures doivent être effectuées sous contrôle afin d'éviter que l'huile surchauffée s'enflamme. Respectez rigoureusement les prescriptions des règlements des autorités locales compétentes quant aux consignes techniques et de sécurité à adopter pour l'évacuation des fumées.

Cet appareil est labellisé conformément à la Directive Européenne 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). En veillant à ce que ce produit soit détruit en bonne et due forme, l'utilisateur contribue à prévenir les éventuelles conséquences négatives sur l'environnement et la santé.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Si le câble d'alimentation est endommagé, il devra être remplacé par le fabricant ou par son service d'assistance technique ou, dans tous les cas, par une personne ayant une qualification similaire, afin de prévenir tout risque éventuel.

Veuillez consulter les schémas des premières pages avec les références alphabétiques et numériques indiquées dans les instructions. Respectez rigoureusement les instructions indiquées dans ce manuel. Nous déclinons toute responsabilité en cas de problème, dommage ou incendie provoqués à l'appareil dérivant du non-respect des instructions indiquées dans ce manuel.

La fixation de la hotte sur un mur ne pouvant en supporter le poids (ex. placoplâtre) et son encastrement dans un meuble sont déconseillés.

Si vous possédez un plan de cuisson entièrement électrique, la hotte doit être installée a une distance de 60 cm, de 60 cm dans le cas d'un plan de cuisson mixte ou a gaz. Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

La hotte est livrée avec une sortie d'air supérieure B pour l'évacuation des fumées vers l'extérieur (Version aspirante A- tube d'évacuation non compris). S'il est impossible d'évacuer les fumées et vapeurs de cuisson vers l'extérieur vous devez utiliser la hotte en version filtrante F en montant 1 filtre à charbons actifs F, les fumées et vapeurs seront recyclées et évacuées par la grille supérieure G.

Assurez-vous qu'un point d'accès au réseau d'alimentation électrique est présent à proximité de la hotte et que l'installation est équipée d'un interrupteur différentiel de 30 mA. La tension de réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. La hotte est équipée d'un câble électrique d'une longueur de 1250 mm avec ou sans fiche : si la fiche est présente, branchez la hotte à une prise conforme aux normes en vigueur et accessible, si la fiche est absente (branchement direct au réseau), appliquez un interrupteur bipolaire aux normes avec distance des contacts en ouverture non inférieure à 3 mm (accessible), cette installation et le branchement doivent être réalisés aux normes par un technicien spécialisé.

Veuillez mettre en route la hotte au minimum sur la 1ère vitesse, lorsque le plan de cuisson fonctionne.

Tests sur les performances du produit réalisés conformément au règlement (EU) N° 65/2014 - Réf. : CEI 61591

On obtient le maximum des performances en positionnant les panneaux mobiles, s'ils sont présents, en position ouverte.

Waarschuwing

Avec l'appareil éteint, la pression de l'une des touches active la commande en mode veille qui, par rétro-éclairage des symboles en blanc, permet à l'utilisateur de voir et de sélectionner la fonction souhaitée. Une nouvelle pression de l'une des touches active la fonction correspondante en éclairant son symbole. Après avoir éteint toutes les fonctions, la commande reste en veille pendant 30 secondes environ puis s'éteint automatiquement.

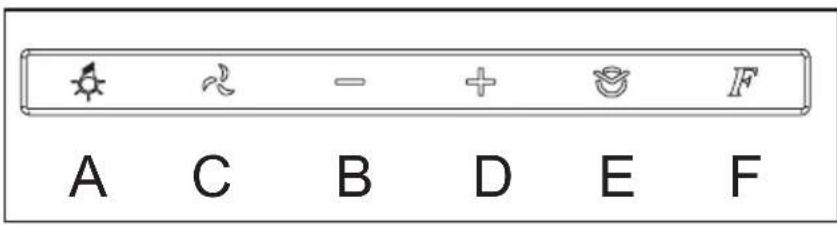

A: Touche lumière ON/OFF : le contact de cette touche éclaire ou éteint les lumières de la hotte.

C: Touche moteur ON/OFF (4 vitesses) : le contact de cette touche met la hotte en marche à la vitesse à laquelle elle a été éteinte. La pression des touches „D“ et „B“ permet de modifier la vitesse (puissance) d'aspiration.

B: Touche de réduction de vitesse (puissance) d'aspiration : le contact de cette touche réduit la vitesse d'aspiration de la hotte.

D: Touche d'augmentation de vitesse (puissance) d'aspiration : le contact de cette touche augmente la vitesse d'aspiration de la hotte.

E: Touche minuterie : au contact de cette touche, quelle que soit la vitesse d'aspiration sélectionnée, la fonction minuterie s'active. Au premier contact, la durée de la minuterie est de 5 minutes, au deuxième contact de 10 minutes et au troisième contact de 20 minutes. Lors de cette phase, la touche E clignote. Pour réinitialiser la minuterie, presser la touche moteur C

F: Touche réinitialisation filtres : au contact de cette touche, l'alerte de saturation du filtre métallique anti-graisse () et de remplacement du filtre à charbon (2) est réinitialisée.

(1) Après 40 heures de fonctionnement de la hotte, le symbole F clignote pour signaler la nécessité de nettoyer les filtres anti-graisse
(2) Après 120 heures de fonctionnement de la hotte, le symbole F s'éclaire pour signaler la nécessité de remplacer les filtres à charbon actif.

Fonction capteur : en effleurant en même temps les touches „B“ et „D“ le capteur s'active. Dans ce mode, la vitesse d'aspiration se règle automatiquement en faisant clignoter par intermittence la touche B+D. Pour repasser en fonctionnement manuel, presser la touche „B“ ou „D“.

Remarque : 4 heures après la dernière pression sur un bouton, la hotte s'éteint automatiquement.

La dernière vitesse est temporisée sur toutes les hottes ayant un débit supérieur à 650 m3/h ; elle a une durée de sept minutes après quoi on revient automatiquement à la dernière vitesse non temporisée.

TSL 3

A

B

2

4

Notes générales: les commandes sont sensibles au toucher, pour activer une fonction, il suffit d'appliquer une légère pression sur le rectangle se trouvant sous le symbole.

A.Touche ON/OFF lumière:en effleurant la touche, les lumières de la hotte s'allumeront.

B.Touche ON/OFF moteur: en effleurant la touche, on allume/éteint le moteur d'aspiration.

1.2.3.4. Touche réglage vitesse: en effleurant la touche, la hotte s'allume dans la vitesse d'aspiration sélectionnée.

Fonction Timer En effleurant à nouveau la touche relative à la vitesse sélectionnée, on active le timer pour 5 minutes. Ceci est possible pour les 4 vitesses de fonctionnement. Au terme des 5 minutes, la hotte s'éteint automatiquement.

Saturation filtres à graisse toutes les 40 heures d'utilisation de la hotte, le led B or 3+4 de la touche indique en clignotant lentement que les filtres à graisse doivent être nettoyés.

Saturation filtre au charbon toutes les 120 heures d'utilisation de la hotte, le led B or 3+4 de la touche indique en clignotant rapidement que le filtre au charbon doit être remplacé.

Note: la pression pendant au moins 5 secondes de la touche 3+4 nnulera l'indicateur de saturation des filtres.

Attention! Cette opération doit être effectuée uniquement après avoir réalisé l'entretien des filtres. Fonctionnement automatique au travers du détecteur de chaleur:

La pression simultanée des touches 1 2 déclenche le fonctionnement automatique. Les led des quatre vitesses clignoteront en séquence. Après environ 30 secondes, le détecteur de température activera le moteur en choisissant la vitesse d'aspiration la plus adaptée. Les vitesses varieront selon la température provenant du plan de cuisson.

En appuyant sur la touche B, on retourne au fonctionnement manuel.

Pour un fonctionnement correct il est conseillé de toujours nettoyer le verre du contrôle.

La dernière vitesse est temporisée sur toutes les hottes ayant un débit supérieur à 650 m3/h ; elle a une durée de sept minutes après quoi on revient automatiquement à la dernière vitesse non temporisée.

ELX

La hotte a cinq touches de commandes, qui peuvent être rondes ou ovales selon l'esthétique de la hotte, sans aucune différence

de fonctions.

Illumination: L'interrupteur actionné est de couleur bleue si les touches sont rondes, ou blanche si les touches sont ovales. Reduction de vitesse: L'interrupteur actionné est de couleur verte.

L'interrupteur clignote quand la vitesse est au minimum. Moteur: L'interrupteur actionné est de couleur verte. La hotte démarre à la vitesse à laquelle elle a été éteinte. Quand l'interrupteur clignote, les filtres métalliques doivent être nettoyés. Pour initialiser l'interrupteur, il suffit de l'appuyer pendant quelques secondes.

Augmentation des vitesses: Interrupteur pour augmenter la vitesse de fonctionnement. Actionné, l'interrupteur est de couleur verte

et il clignote quand la vitesse est au maximum. Temporisateur: Quand l'interrupteur du temporisateur est actionné, il est de couleur orange si les touches sont rondes, ou rouges

si les touches sont ovales. La hotte s'arrêtera d'elle-même après 10 minutes.

Actionnement Electronique

Les vitesses de fonctionnement sont actionnées automatiquement par un senseur de chaleur. Le senseur de chaleur se trouve

dans la hotte au-dessus du filtre à graisse. Il est indiqué d'utiliser le fonctionnement automatique seulement dans le cas d'utilisation intensive de plusieurs feux ensemble. Le fonctionnement automatique est actionné en appuyant sur les touches de réduction des

vitesses et augmentation des vitesses en même temps. Les trois touches centrales de couleur verte clignoteront après environs

30 sec. La hotte démarre automatiquement et l'interrupteur du temporisateur s'allume.

Le senseur de chaleur règle automatiquement la vitesse en fonction de la température dessous la hotte. Pour passer au fonctionnement manuel, il suffit d'appuyer la touche qui actionne le moteur. Le fonctionnement correct du senseur

de chaleur est influencé par la distance entre la hotte et le plan de cuisson. Plus la distance est grande et plus le senseur de la chaleur perdra sa sensibilité.

La dernière vitesse est temporisée sur toutes les hottes ayant un débit supérieur à 650 m3/h ; elle a une durée de sept minutes après quoi on revient automatiquement à la dernière vitesse non temporisée.

TLC

1: + motor

2: On/Off motor

3: - motor

4: On/Off light

5: Led

Remarque : la LED sur la hotte indique les différentes vitesses : vert 1ère vitesse, orange 2ème vitesse, rouge 3ème vitesse et rouge clignotant 4ème vitesse. La dernière vitesse est temporisée sur toutes les hottes ayant un débit supérieur à 650 m3/h ; elle a une durée de sept minutes après quoi on revient automatiquement à la dernière vitesse non temporisée.

Procédure d'affiliation :

1. Coupez l'alimentation de la hotte
2. Remettez l'alimentation à la hotte
3. Dans les cinq premières cinq secondes, appuyez sur le bouton des lumières et relâchez-le quand les lumières se sont allumées.
4. Dans les 5 secondes, appuyez sur la touche moteur et relachez-la
   À ce point il faut attendre environ 10 secondes – après quoi il est possible d'utiliser la hotte normalement.

Remarque : la hotte s'éteint automatiquement 4 heures après que le dernier actionnement d'une touche s'est produit.

Dans le cas d'interférence avec d'autres radiocommandes dans le voisinage effectuer la procédure de changement de code.

Dans le cas où il faut changer la télécommande, l'électronique doit être étalonnée de nouveau sur la fréquence de la nouvelle télécommande avec la procédure d'affiliation.

Procédure de génération du nouveau code de télécommande.

La radiocommande est fournie avec des codes prédéfinis. Si l'on désire une nouvelle génération de codes aléatoires il faut suivre la procédure suivante : appuyez sur les deux touches pendant environ 10 secondes, après quoi le LED s'allume, et successivement appuyez de nouveau sur les deux touches (dans un délai de 3 secondes). Trois clignotements du LED indiquent que l'opération a été achevée. Après avoir changé le code de la télécommande il faut effectuer la procédure d'affiliation.

Entitledien

Veillez a débrancher la hotte du réseau électrique avant toute intervention sur celle-ci.

Nettoyage

La hotte doit être nettoyée fréquemment tant à l'intérieur (à l'exception de la zone derrière le filtre à graisse) qu'à l'extérieur. Pour le nettoyage, utilisez un chiffon imbibé d'alcool dénaturé ou des détergents liquides neutres. Évitez d'utiliser des produits à base d'abrasifs.

Attention

Le non respect des règles de nettoyage de la hotte, de la substitution et du nettoyage des filtres comporte des risques d'incendie. Nous recommandons donc vivement de respecter ces instructions.

Filtre antigraisse

doit être nettoyé une fois par mois avec un détergent non agressif, à la main ou dans le lave vaisselle à basse température et pendant un cycle court. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Filtre à charbon (seulement pour les versions filtrantes)

Le filtre à charbons actifs F n'est ni lavable ni recyclable. En cas d'usage normal, il doit être remplacé tous les 6 mois. Il retient les mauvaises odeurs issues de la cuisson.

Changement de l'ampoule

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

LAMPES À LED

En cas de dysfonctionnement du groupe d'éclairage à leds, contactez le service d'assistance technique pour remplacer la totalité du groupe.

Réduction de l'impact environnemental:

Pour contenir les consommations de l'électroménager, il est conseiller de toujours utiliser la vitesse d'aspiration la plus basse parmi celles les plus adaptées au type de cuisson en cours, de ne pas laisser le dispositif en fonction pour plus de 15 minutes après l'arrêt des feux et de toujours éteindre les lumières si le consommateur s'éloigne de la zone de cuisson.
