CCE100NN - Hotte aspirante CANDY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Candy
Modèle	CCE100NN
Dimensions (L x P x H)	60 cm x 50 cm x 40 cm (estimé)
Poids net	8 kg (estimé)
Alimentation	220-240 V, 50 Hz
Puissance maximale	200 W (estimé)
Débit d'air maximal	600 m³/h (estimé)
Niveau sonore maximal	65 dB(A) (estimé)
Type d'installation	Murale, évacuation ou recyclage
Filtre à graisse	Filtre aluminium lavable
Filtre à charbon (optionnel)	Compatible, à remplacer tous les 6 mois
Éclairage	Ampoule halogène ou LED (selon version)
Puissance d'éclairage	20 W (estimé)
Commandes	Poussoirs mécaniques
Nombre de vitesses	3 vitesses
Entretien des filtres	Filtre à graisse : laver tous les mois ; filtre à charbon : remplacer tous les 6 mois
Sécurité	Mise à la terre obligatoire, installation par un professionnel recommandée
Pièces détachées disponibles	Filtres, ampoules, moteur (sous réserve)
Réparabilité	Indice de réparabilité non communiqué
Garantie	2 ans (standard)
Notice disponible	Oui, en téléchargement gratuit

FOIRE AUX QUESTIONS - CCE100NN CANDY

Comment installer la hotte Candy CCE100NN ?

L'installation doit être réalisée par un professionnel qualifié. Fixez la hotte au mur à l'aide des chevilles fournies, respectez une distance minimale de 65 cm entre la plaque de cuisson et la hotte, et raccordez l'évacuation si vous optez pour le mode extraction.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse en aluminium se lave au lave-vaisselle ou à la main avec de l'eau chaude et du détergent. Nettoyez-le tous les mois pour garantir des performances optimales.

Où installer le filtre à charbon et quand le changer ?

Le filtre à charbon s'installe derrière le filtre à graisse en mode recyclage. Il doit être remplacé tous les 6 mois ou plus souvent si la hotte est très utilisée.

Comment changer l'ampoule de la hotte ?

Dévissez le capot de l'éclairage, retirez l'ancienne ampoule et remplacez-la par une ampoule de même type (halogène ou LED) et de puissance équivalente (généralement 20 W). Attention : débranchez la hotte avant toute intervention.

Pourquoi ma hotte fait-elle beaucoup de bruit ?

Un bruit excessif peut être dû à un filtre à graisse encrassé, une installation instable ou un défaut du moteur. Vérifiez le filtre et les fixations. Si le bruit persiste, contactez le service après-vente.

Comment utiliser les différentes vitesses ?

La hotte dispose de 3 vitesses. Utilisez la vitesse 1 pour une cuisson douce, la vitesse 2 pour une cuisson normale et la vitesse 3 pour les odeurs fortes ou la vapeur intense.

Puis-je utiliser la hotte en mode recyclage sans conduit d'évacuation ?

Oui, la hotte peut fonctionner en mode recyclage. Elle aspire l'air, le filtre à travers le filtre à charbon et le rejette dans la pièce. Achetez le filtre à charbon séparément si non inclus.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est branchée et que le disjoncteur n'a pas sauté. Testez une autre prise. Si rien ne fonctionne, le moteur ou le bouton de commande peut être défectueux. Appelez un professionnel.

Quelle est la hauteur minimale entre la plaque de cuisson et la hotte ?

Pour une cuisson électrique, la distance minimale est de 65 cm. Pour une cuisson au gaz, elle est de 75 cm pour respecter les normes de sécurité.

Où trouver les pièces détachées pour la Candy CCE100NN ?

Les filtres à graisse et à charbon, ainsi que les ampoules, sont disponibles chez les revendeurs agréés Candy ou en ligne. Pour des pièces moteur, contactez le service après-vente.

MODE D'EMPLOI CCE100NN CANDY

Conseils pour la sécurité 42

Cahier des charges 44

Description des composants 50

Fonctionnement 50

Entretien 51

Dépannage 52

Service après ventes 53

Protection de l'environnement 53

Introduction

Merci d'avoir choisi cette hotte.

Ce manuel d'instructions est conçu pour vous fournir toutes les instructions requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de lire attentivement ce manuel avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité avec un design épure. Equipé d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, il fournit également une puissance d'aspiration forte, un fonctionnement avec un bruit modéré, un filtre à graisse et un monta facile.

En plaçant le marquage sur ce produit, nous déclarons, sous notre propre responsabilité, le respect à tous de la sécurité européen la santé et les exigences environnementales énoncées dans la législation pour ce produit.

Avertissement de sécurité

- Ne pas laisser d'enfants utiliser l'appareil

- Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas être utilisée pour les barbecues, les rôtisseries ou toutes autres activités

- La hotte et ses filtres doivent être nettoyés régulièrement pour en garantir un bon état de fonctionnement

- Respecter les consignes de ce manuel pour le nettoyage de la hotte afin d'empêcher tout risque d'incendie

- Merci de garder une ventilation dans la cuisine

- Avant de connecter cet appareil, contrôlez que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplacé par une personne qualifiée.

- Il doit y avoir une ventilation adéquate de la pièce quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou d'autres combustibles

- l'air ne doit pas être évacué par un conduit qui est utilisé pou évacuer les fumées des appareils utilisant le gaz ou d'autres combustibles

- La réglementation concernant le rejet de l'air doit être satisfaite

- Cet appareil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance sur l'utilisation du produit, à moins qu'elle ne soi surveillées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité

- Les enfants doivent être surveillés pour s'assurer qu'ils ne joue pas avec l'appareil.

- Ne pas faire flamber sous la hotte

- La hotte n'est pas destinée à être installé au-dessus d'une plac de cuisson ayant plus de quatre foyers de cuisson

Risque de choc électrique

- Cette hotte ne peut être branchée seulement sur une prise re à la terre. En cas de doute, demandez conseil à un ingénieu qualifié

- Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

Liste d'accessoires pour l'installation

Caractérisriques	Visuels	Qty
Base		1
Cheminée haute		1
Cheminée basse		1
Support de la cheminée bass		1
Support de la cheminée haut		1
Fixation murale		1
φ8 chevilles φ8×φ6 blanches		9
Vis ST4.0×30		9
φ7.2 Vis ST4.0×8		2

Installation (évacuation externe)

Si vous avez une évacuation vers l'extérieur, la hotte pourra être ins comme suit au moyen d'un conduit d'extraction (émail, aluminium, tuy flexible et non inflammable avec un diamètre intérieur de 150mm).

1. Avant l'installation, éteindre et débrancher l'appareil..

1. La hotte doit être placée à une distance comprise entre 65 et 75 au-dessus de la table de cuisson pour un meilleur résultat.

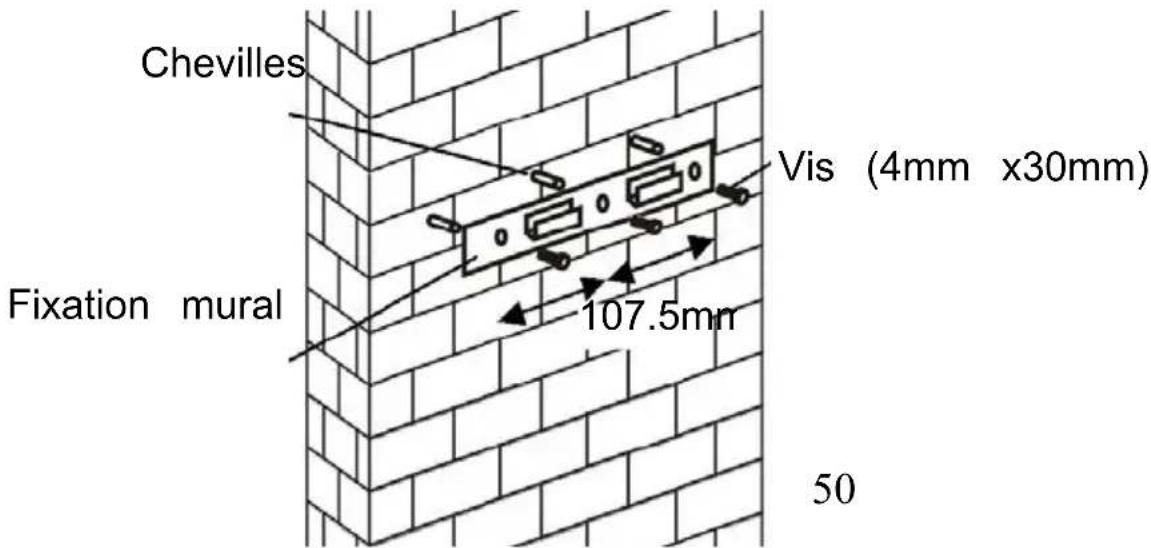

1. Percer 3 trous de 8mm x pour fixer le support. Visser et serrer support sur le mur avec les vis fournies.

Pour panneau incliné Modèle

- besoin de forer 2x8mm trous supplémentaires et vis de fixation et bouchons avant l'installation.

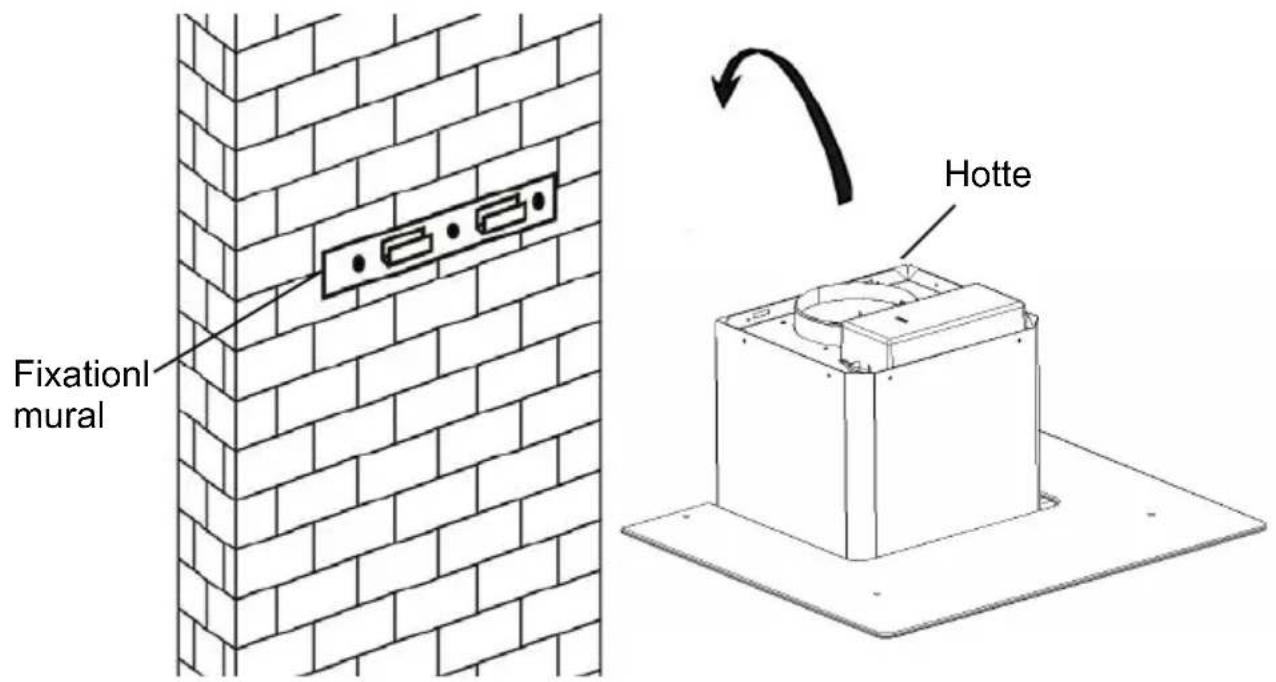

1. Soulever la hotte et fixer la sur la fixation murale

1. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, d'échappement est à fixer sur le clapet anti retour comme indiqué ci-dessous

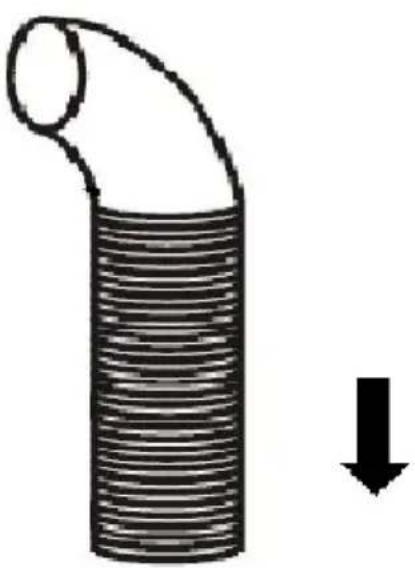

Tuyau d'évacuation

i Placer correctement le verre sur le dessus de la hotte ii Fixer les 4 vis avec la rondelle. Afin d'éviter que le verre se il est recommandé de ne pas serrer les vis trop fortement.

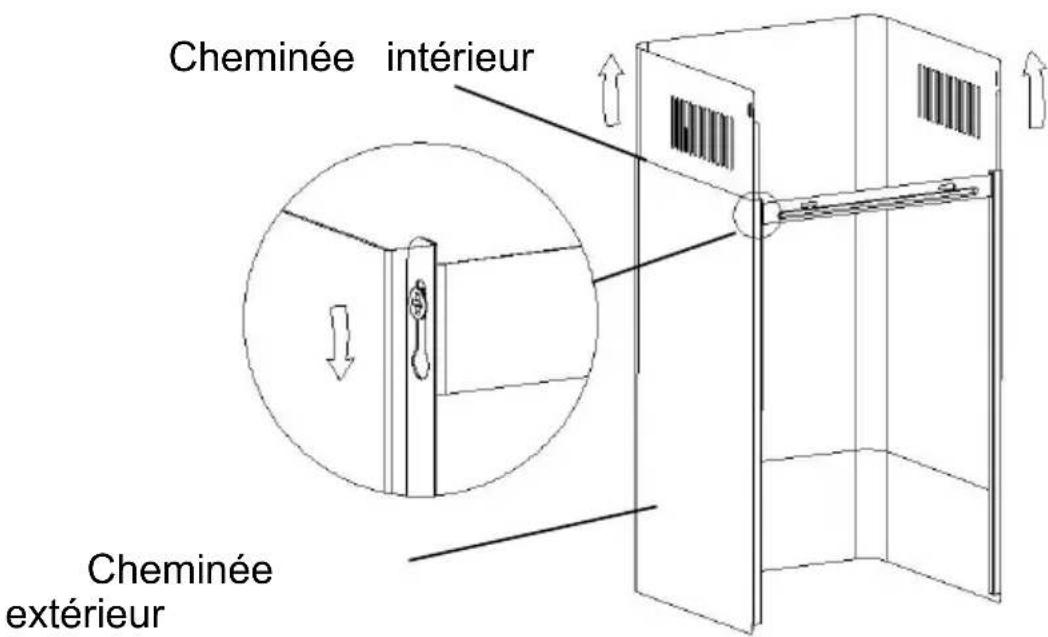

i Mettre la cheminée intérieur dans la cheminée extérieur. Puis, fa glisser la cheminée intérieure vers le haut. Ajuster pour atteindre hauteur souhaitée.

ii faire glisser la cheminée pour ajuster la hauteur de la chemine Quand la hauteur souhaitée est atteinte, puis accrocher le support fixation avec les vis comme la photo ci-dessous.

8.

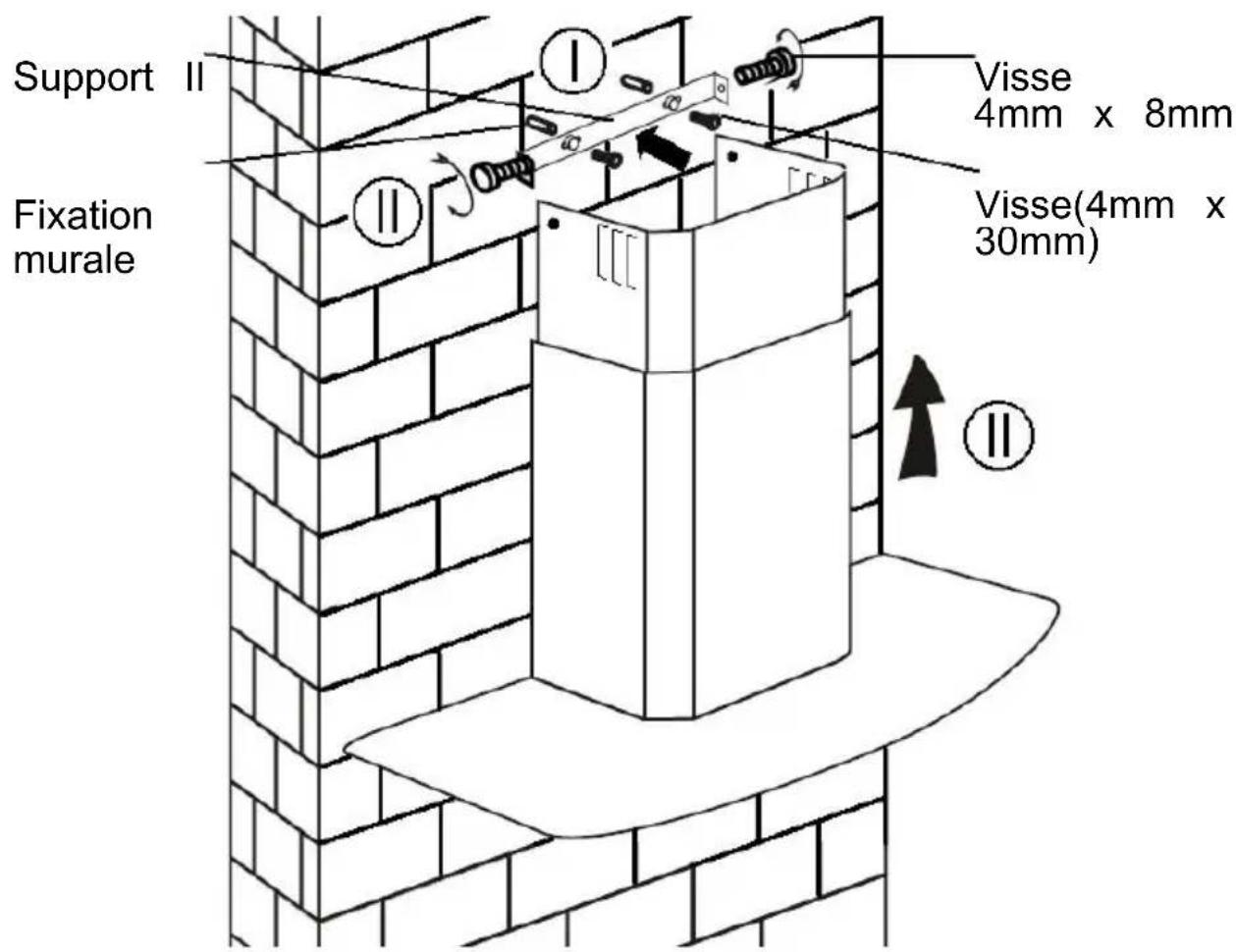

1. Percez deux trous de 8mm pour fixer le support n°2. Vissez et maintenez le support sur le mur à l'aide de deux visses adaptée
2. Assemblez la hotte sur le support et fixez-la avec deux visses

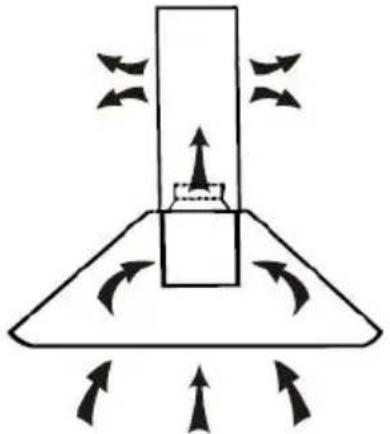

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est identique à celle expliquée dans la section « Installation en évacuation externe »

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Pour installez le filtre à charbon actif, retirez dans un premier temps le filtre à graisse. Appuyez sur le système d'ouverture de la grille et tirez-la vers le bas.

Positionnez le filtre à charbon actif dans le bloc et tournez-le dans sens des aiguilles d'une montre. Faîtes pareil de l'autre côté.

Assurez-vous que le filtre est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif est enclenché, la force d'aspiration baisse.

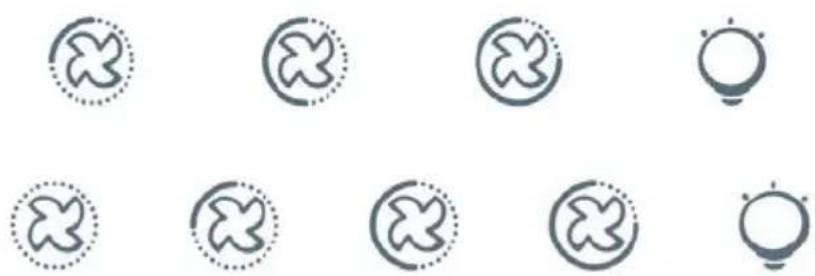

Description du bandeau de commande

Bouton vitesse minimale 1

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faîtes mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire 2

Cette vitesse est idéale pour une cuisson standard.

Bouton vitesse maximale 3

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Bouton d'éclairage

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

① Bouton Marche / Arrêt

Il est utilisé pour allumer / éteindre le ventilateur

⊕ Vitesse bouton plus

Pour augmenter la vitesse du ventilateur

- Bouton de diminution de la vitesse

Cette hotte a une fonction booster. Pour activer le booster, appuyez sur la touche 4, entrez dans la vitesse la plus élevée pendant que le capot est en service et il augmente la vitesse pendant 5 minutes, avant de ralentir à nouveau.

Maintenance

Avant de nettoyer votre hotte, débranchez la prise de courant.

1. Nettoyage régulier

Utilisez un chiffon doux humide avec un produit nettoyant. N'utilisez jamais d'éponge du côté grattant, de produit chimique ou n'importe quel autre matériel abrasif pour nettoyer votre hotte.

1. Nettoyage mensuel pour le filtre à graisse

Important : nettoyer le filtre à graisse tous les mois évite des risque d'incendie.

Le filtre à graisse absorbe les graisses, les fumées et la poussière... ce qui affecte directement la puissance d'aspiration de la hotte. Non nettoyé, les résidus de graisse (potentiellement inflammables) peuvent saturer le filtre à graisse. Nettoyez-le avec un produit ménager.

1. Nettoyage annuel pour les filtres à charbon actif

Ce nettoyage s'applique uniquement aux hottes qui fonctionnent en recyclage (non en évacuation externe).

Ces filtres absorbent les odeurs et doivent être remplacés au minimum une fois par an, selon la fréquence d'utilisation de la hotte

1. Remplacer une ampoule

Retirez les vis sur la vitre, et enlevez-la. Trouvez l'ampoule qui doit être remplacée, vous la trouverez placée à l'intérieur de la base de hotte.

Débranchez la connexion, retirez les douilles et le câble de la hotte.

Important : il est impossible de remplacer les ampoules

individuellement, il faut donc se procurer les ampoules, les douilles

et le câble en même temps. (Leds :Max 1,5W)

Replacez les ampoules et les douilles de façon identique. Puis reconnectez le câble d'alimentation de la lumière.

Remettez la plaque en verre en place et vissez-la. Assurez-vous que les visses sont bien serrées.

Dépannage

Erreur	Cause	Solution
Lumière allumée mais aucune ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	Le moteur est endommagé
Aucune lumière, aucune ventilation	L'ampoule est grillée	Remplacez l'ampoule avec le bon modèle
	Cordon d'alimentation débranché	Rebranchez le cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincée	Faîtes intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	L'unité n'est pas correctement fixée su le support	Décrochez l'appareil et vérifiez l'installation et l'emplacement du support de fixation
Faible puissance d'aspiration	La hauteur entre la hotte et la plaque de cuisson est trop élevée	Ajustez la hauteur entre 65-cm

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez voil appareil et contactez le service consommateur.

Numéro de série de l'appareil : où le trouver ?

Il est important d'informer le service consommateurs de la référence de votre produit ainsi que du numéro de série (à 16 chiffres qui commence par un 3) ; il peut être trouvé sur le certificat de garant ou sur l'appareil.

Cela peut éviter des trajets inutiles aux techniciens, mais aussi des frais de déplacement non négligeables.

Protection de l'environnement

Cet appareil est produit conformément à la directive européenne 2012/19/EU concernant la mise au rebut des déchets d'équipements électriques et électroniques.

Le fait que cet article ait été réalisé en conformité avec les normes en vigueur, contribue à prévenir toute conséquence nuisible pour l'environnement et la santé, la simple mise au rebut de cet appareil provoquerait en revanche de graves dommages.

Ce symbole indique que ce produit ne peut en aucun cas être traité comme un déchet ménager, il doit être remis à un centre de collect chargé du recyclage des équipements électriques et électroniques.

Pour obtenir de plus amples détails au sujet au sujet du traitement, de l'élimination, et du recyclage de cet appareil, contacter le service local de collecte des déchets ou bien s'adresser au magasin dans lequel l'article a été acheté.
