V-227 - Théodolite PENTAX - Notice d'utilisation et mode d'emploi gratuit

Marque	PENTAX
Modèle	V-227
Type de produit	Station totale électronique (théodolite avec distancemètre coaxial)
Grossissement optique	30x
Précision angulaire	7" (2 mgon)
Précision distance (avec prisme)	±(3+2 ppm×D) mm
Portée sans réflecteur	1,5 à 90 m
Portée avec prisme 1P	1,5 à 1900 m (bonnes conditions)
Mémoire interne	6000 points
Alimentation	Batterie Ni-Mh 6 V CC (type caméscope)
Autonomie	Une journée de travail (estimation)
Dimensions (L×H×P)	172 x 343 x 177 mm
Poids (avec batterie)	5,4 kg
Indice de protection	IP44 (instrument seul)
Interface de transfert	RS-232C (câble standard)
Logiciel embarqué	Power Topo Express
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux non pelucheux. Stocker dans sa mallette.
Sécurité laser	Ne pas regarder directement dans le faisceau laser (classe 2).
Pièces détachées et réparabilité	Batterie, câble RS-232, trépied, prismes disponibles auprès du fabricant.
Informations générales	Fabriqué par PENTAX Industrial Instruments Co., Ltd. Japon.

FOIRE AUX QUESTIONS - V-227 PENTAX

Comment allumer et éteindre le V-227 ?

Appuyez sur le bouton d'alimentation (généralement repéré par un symbole d'alimentation) situé sur le clavier. Pour éteindre, maintenez la même touche enfoncée quelques secondes.

Quelle est l'autonomie de la batterie ?

La batterie Ni-Mh 6V offre une autonomie d'une journée de travail typique. Il est recommandé de la recharger complètement avant chaque utilisation prolongée.

Comment mesurer sans prisme ?

Sélectionnez le mode 'sans réflecteur' en appuyant sur la touche dédiée. Le distancemètre laser mesure jusqu'à 90 mètres sur des surfaces naturelles.

Comment transférer les données vers un ordinateur ?

Utilisez un câble RS-232 standard pour connecter le V-227 à un port série de l'ordinateur. Le logiciel Power Topo Express permet d'exporter les relevés.

Que faire si l'affichage reste noir ?

Vérifiez que la batterie est chargée et correctement installée. Si le problème persiste, contactez le service après-vente PENTAX.

Comment régler la mise au point ?

Tournez la bague de mise au point sur le tube optique jusqu'à obtenir une image nette de la mire ou du prisme. La mise au point minimale est de 1,0 m.

Le V-227 est-il étanche ?

Oui, l'instrument seul est classé IP44, ce qui le protège contre les éclaboussures et la poussière. Évitez toute immersion.

Comment effacer la mémoire interne ?

Dans le menu 'Gestion des données', sélectionnez 'Effacer mémoire'. Confirmez pour supprimer tous les points enregistrés. Sauvegardez d'abord les données importantes.

Puis-je utiliser des prismes d'autres marques ?

Il est préférable d'utiliser des prismes PENTAX pour garantir la précision. D'autres prismes peuvent fonctionner mais les résultats pourraient être moins fiables.

Comment calibrer le niveau ?

Utilisez la nivelle torique et les vis calantes pour mettre l'instrument de niveau. Vérifiez régulièrement la calibration en effectuant une double mise en station.

MODE D'EMPLOI V-227 PENTAX

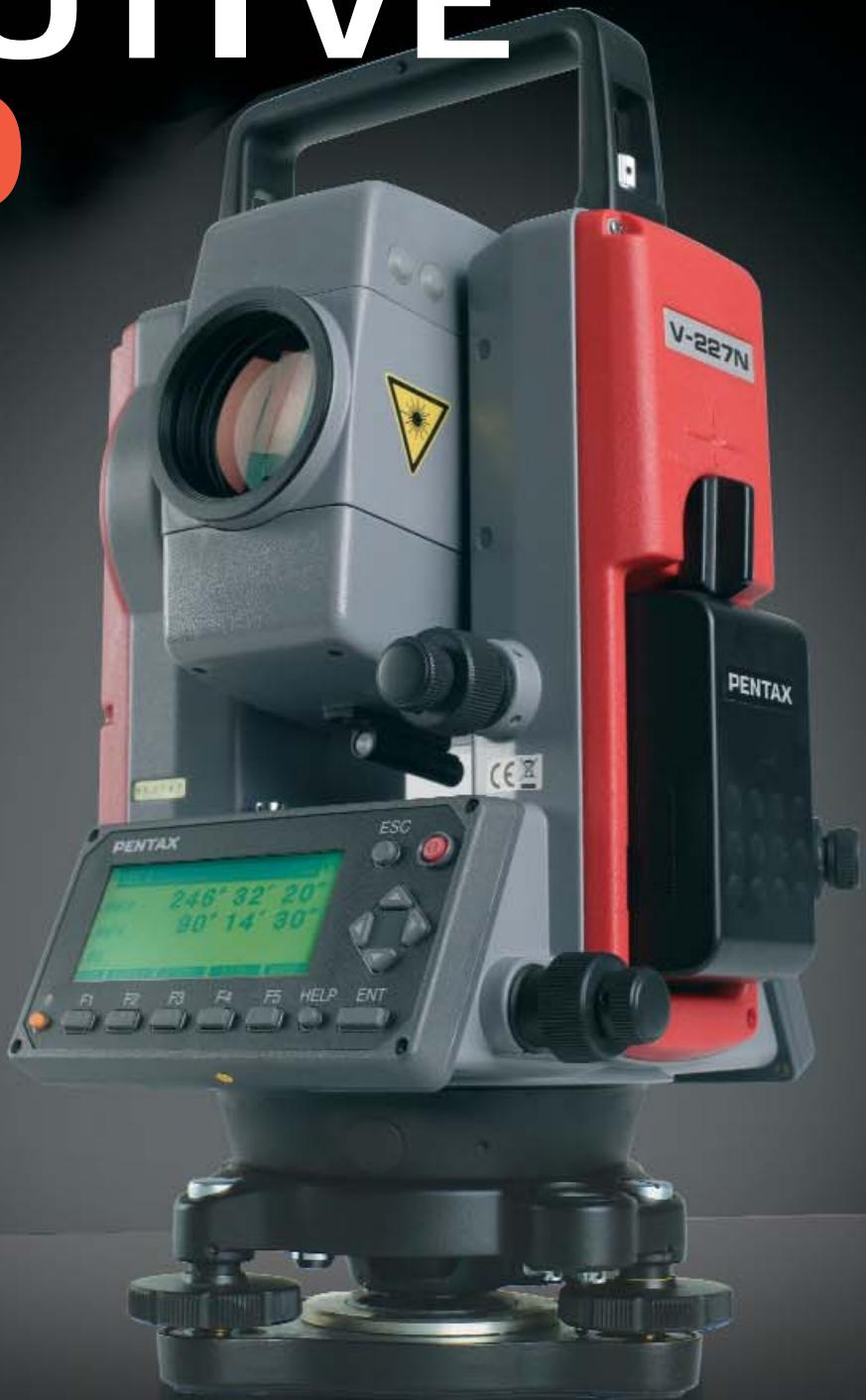

Compacte et spécialément destinée aux chantiers

Performance et rentabilité

V-227N V-227

• Simplicité d'emploi
• Mesure sans reflecteur
• Coût attractif
• Robuste et étanche
• Adapté à vos exigences

La V-200 est à la fois un théodolite électronique, un distancemètre coaxial et une station totale polyvalente avec fonction de mesure sans réflècteur.

Cela constitue une solution exceptionnelle, performante et rentable pour un large évientail d'applications générales ou spécifiques à la construction.

Conçu pour être accessible aux utilisateurs de tout niveaux de compétence.

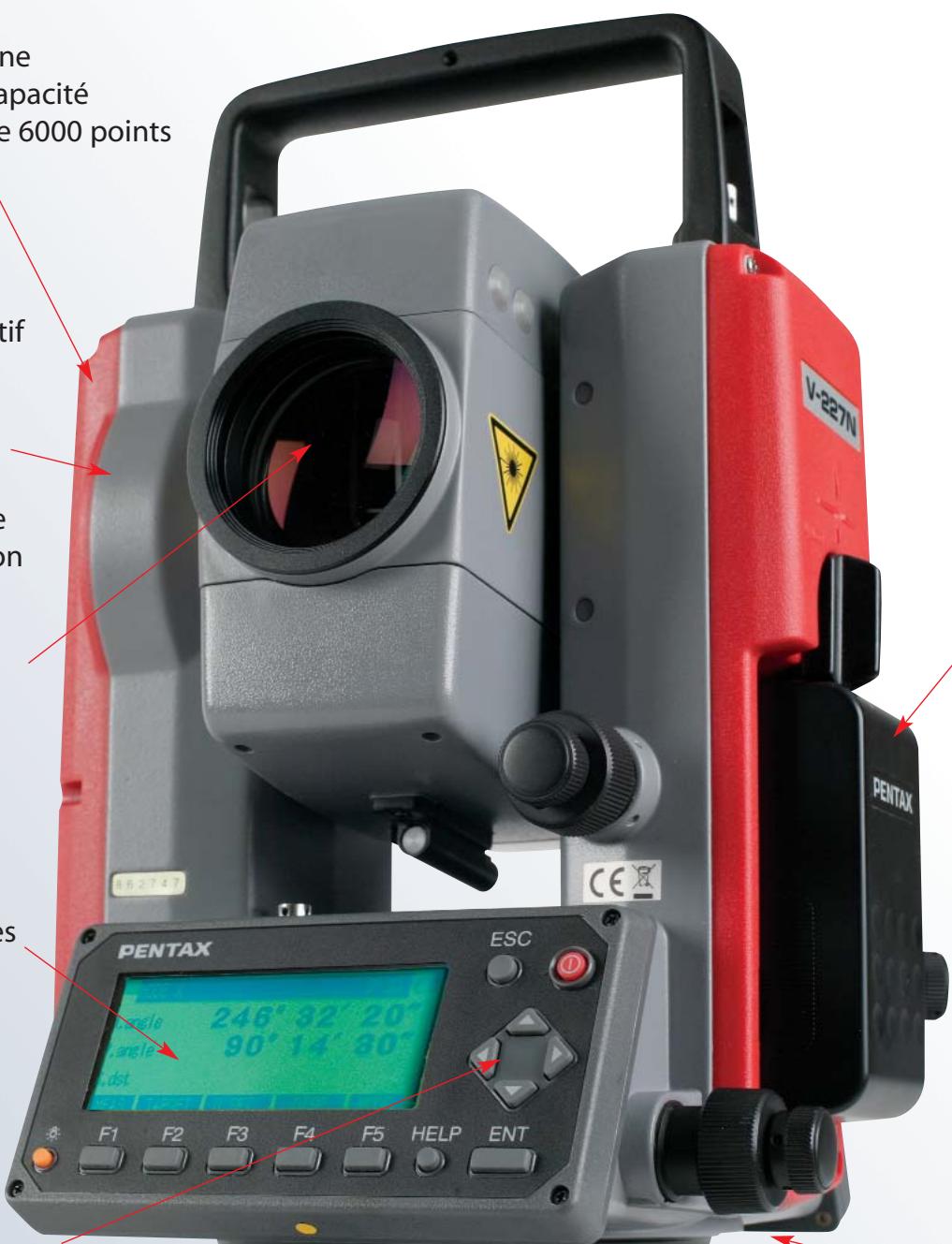

Mémoire interne
avec grande capacité
de stockage de 6000 points

Encodeur rotatif
absolu pour
maintenir
la position
angulaire
absolue même
a pres extinction
du V-200

Optique de précision Pentax avec grossissement 30x

Grand écran à cristaux liquides

Batterie standard de type caméscope

Touches de navigation

Téléchargement et transfert de données via connecteur intégré

Principales caractéristiques du V-200

Avantages pour l'utilisateur/opérateur

Simplicité d'emploi et convivialité

Sélectionrapideredifférentsmodesde mesure

Le V-200 mesure des distances avec ou sans prisme et ce avec une meme facilité. Sélectionnez rapidement le mode laser souhaité par une seule touche et le distancemètre intégré vous mesure des points inaccessibles jusqu'à 90 mètres de distance sans prisme et jusqu'à 1900 mètres avec un simple prisme tout en maintainant un écart type de ±(3+2ppm x D).

Interface utilisé simple et intuitive pour tous niveaux de compétence

Logiciel embarqué Power Topo Express

Toutes les opérations de contrôle sont directement pilotées via cinq touches et une interface utiliseur standard avec menu déroulant qui vous guidera tout au long de la configuration et de l'exécution routinière des relevés topographiques.

Grand écran à cristaux liquides

Le V-200 compte un grand écran à cristaux liquides clairement lisible.

Gestion et échange de données efficaces

L'échange d'informations entre le V-200 et un ordinateur s'effectue par l'intérimédiaire d'un cable RS-232 standard.

Batterie standard de type caméscope

La batterie offre une autonomie pour toute une journee de travail et le meilleur rapport prix/performances. Ainsi évitez-vous les couteuses batteries spécifiques.

Compact pour une portabilité optimale

Le V-200 est compact et léger et la configuration standard avec tous les accessoires nécessaires au travail quotidien, y compris un trépied et un prisme, se range dans une mallette facile à transporter.

Caracteristiques de la gamme V-200 de stations totales

Modèle			V-227 N	V-227
Téléscope	Grossissement		30X
	Pouvoir de résolution		3"
	Champ visuel		1°30' (2,6% - 26m à 1km)
	Mise au point minimale		1,0 m
Mesure d'angles	Méthode de mesure		Encodeur rotatif absolu
	Affichage d'angle minimal		5" (10cc)/10" (20cc) (Sélectionnable)
	Ecart type (angle)		7" (2 mgon)
	Compensation angulaire verticale		1 axe
Mesure de distances	Précision	Sans reflecteur	±(5+2ppm x D)mm	-
		Prisme	±(3+2ppm x D)mm	±(3+2ppm x D)mm
	Mesure de distances	Sans reflecteur	1,5 - 90m	-
		Mini-prisme	1,5 - 800m(1100m)	1,5 - 600m(900m)
		Prisme 1P	1,5 - 1400m(1900m)	1,5 - 1000m(1300m)
		Prisme 3P	1,5 - 1900m(2400m)	1,5 - 1300m(1600m)
	Temps de mesure	Mesures repétitives	Normal : Prisme 2,0 s (1 mm)
			Poursuite : Prisme 0,4 s (1 cm)
Divers	Mémoire interne		Oui
	Capacité mémoire - Collecteur		6000
	Sensibilité Nelle torique		40"/1div.
	Sensibilité Nelle sphérique		8'/2mm
	Interface		RS232C
	Etanchêté à l'eau		IP44 (instrument seul)
	Dimensions (mm)		172(L) x 343(H) x 177(L)mm
	Poids		5,4 kg (avec batterie)
	Couleur externe		Gris / Rouge / Noir
	Batterie	Tension	6 V CC
		Type	Ni-Mh

Remarque : Mesure de distances : () = bonnes conditions : visibilité de 40 km, ciel couvert, pas de chaleur, pas de tremblotement et vent moderé

Applications envisageables avec Power Topo Express au quotidien :

• Relevés topographiques - Piquetage
• Pointage linéaire -Vue graphique
• Station libre Hauteur éloige
• Surface 2D
• Distance éloignée
• Mesures (Coord. rectangulaires, Coord. polaires)

Remarque: Le modele V-227 n'est pas disponible avec Coord. polaires.
