V-200 - Théodolite PENTAX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station totale (théodolite électronique + distancemètre coaxial)
Marque	PENTAX
Modèle	V-200 (inclut V-227N et V-227)
Grossissement du télescope	30x
Précision angulaire	7" (2 mgon) écart type
Mesure de distance sans réflecteur	1,5 - 90 m
Mesure de distance avec prisme (1 prisme)	1,5 - 1900 m (bonnes conditions)
Précision distance (prisme)	±(3+2 ppm × D) mm
Précision distance (sans réflecteur)	±(5+2 ppm × D) mm
Capacité mémoire interne	6000 points
Type d'encodeur angulaire	Encodeur rotatif absolu
Compensation	1 axe (verticale)
Interface de transfert	RS-232 C
Alimentation	Batterie Ni-Mh 6 V CC (type caméscope)
Autonomie batterie	Environ une journée de travail
Étanchéité	IP44 (instrument seul)
Dimensions (L × H × P)	172 × 343 × 177 mm
Poids (avec batterie)	5,4 kg
Couleur	Gris / Rouge / Noir
Accessoires fournis	Trépied, prisme, mallette de transport
Applications logicielles	Power Topo Express (relevés, piquetage, etc.)
Sécurité laser	Classe laser (ne pas regarder le faisceau)

FOIRE AUX QUESTIONS - V-200 PENTAX

Comment mesurer des distances sans prisme avec le PENTAX V-200 ?

Activez le mode sans réflecteur en appuyant sur la touche dédiée. Le distancemètre laser mesure jusqu'à 90 m sans prisme. Pour des distances plus longues, utilisez un prisme.

Quelle est l'autonomie de la batterie du V-200 ?

La batterie Ni-Mh 6 V standard offre une autonomie d'environ une journée de travail complète. Elle se recharge facilement avec un chargeur de caméscope.

Comment transférer les données du V-200 vers un ordinateur ?

Utilisez le câble RS-232C fourni. Connectez-le au port série de l'instrument et à l'ordinateur, puis utilisez un logiciel de transfert compatible.

Le V-200 conserve-t-il sa position angulaire après extinction ?

Oui, grâce à l'encodeur rotatif absolu, la position angulaire est maintenue même après avoir éteint l'appareil. Vous n'avez pas besoin de recalibrer à chaque mise en route.

Quelle est la capacité de stockage interne du V-200 ?

Le V-200 peut enregistrer jusqu'à 6000 points de mesure dans sa mémoire interne. Cela permet de stocker plusieurs jours de relevés avant de devoir les transférer.

Le V-200 est-il étanche ?

L'instrument seul bénéficie d'une protection IP44, ce qui le protège des projections d'eau et de la poussière. Il est conseillé de le ranger dans sa mallette en cas de pluie intense.

Quels types de prismes sont compatibles avec le V-200 ?

Le V-200 fonctionne avec des prismes standards (simple, triple, mini). Les distances maximales varient : 1900 m avec un prisme simple en bonnes conditions.

Comment calibrer la nivelle du V-200 ?

Utilisez les nivelles torique et sphérique intégrées. Ajustez les vis de calage du trépied jusqu'à ce que la bulle soit centrée. L'écran affiche également l'angle vertical compensé.

Que faire si l'écran n'affiche rien ?

Vérifiez d'abord la batterie : rechargez-la ou remplacez-la. Si le problème persiste, l'instrument peut nécessiter une réparation par un technicien agréé PENTAX.

Le V-200 peut-il mesurer des coordonnées polaires ?

Oui, le V-200 supporte les mesures en coordonnées polaires (angle et distance). Note : le modèle V-227 ne dispose pas de cette fonction.

MODE D'EMPLOI V-200 PENTAX

Compacte et spécialement destinée aux chantiers

Performance et rentabilité

V-227N | V-227

• Simplicité d'emploi
• Mesure sans réflecteur
• Coût attractif
• Robuste et étanche
• Adapté à vos exigences

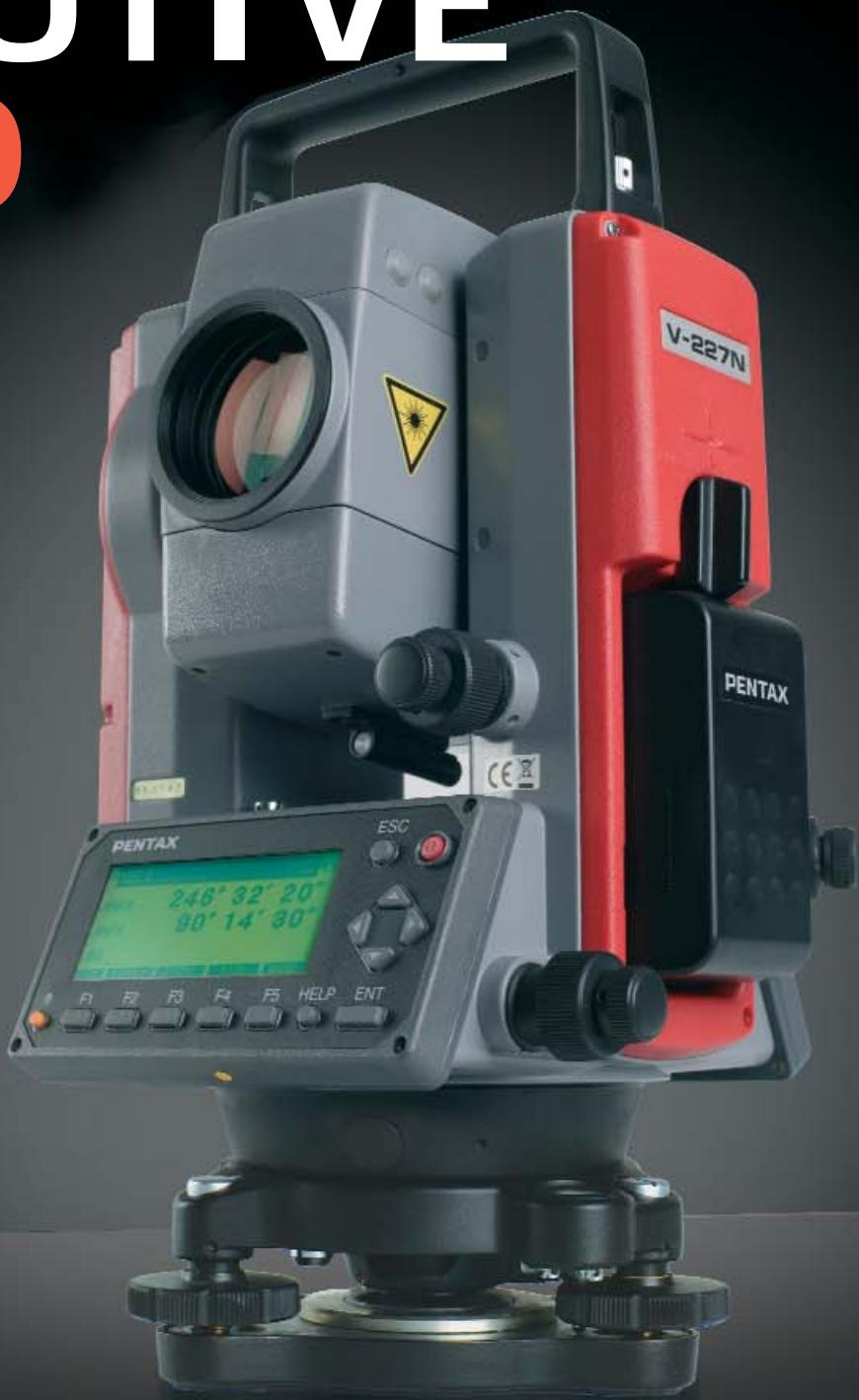

La V-200 est à la fois un théodolite électronique, un distancemètre coaxial et une station totale polyvalente avec fonction de mesure sans réflecteur.

Cela constitue une solution exceptionnelle, performante et rentable pour un large éventail d'applications générales ou spécifiques à la construction.

Conçu pour être accessible aux utilisateurs de tout niveau de compétence.

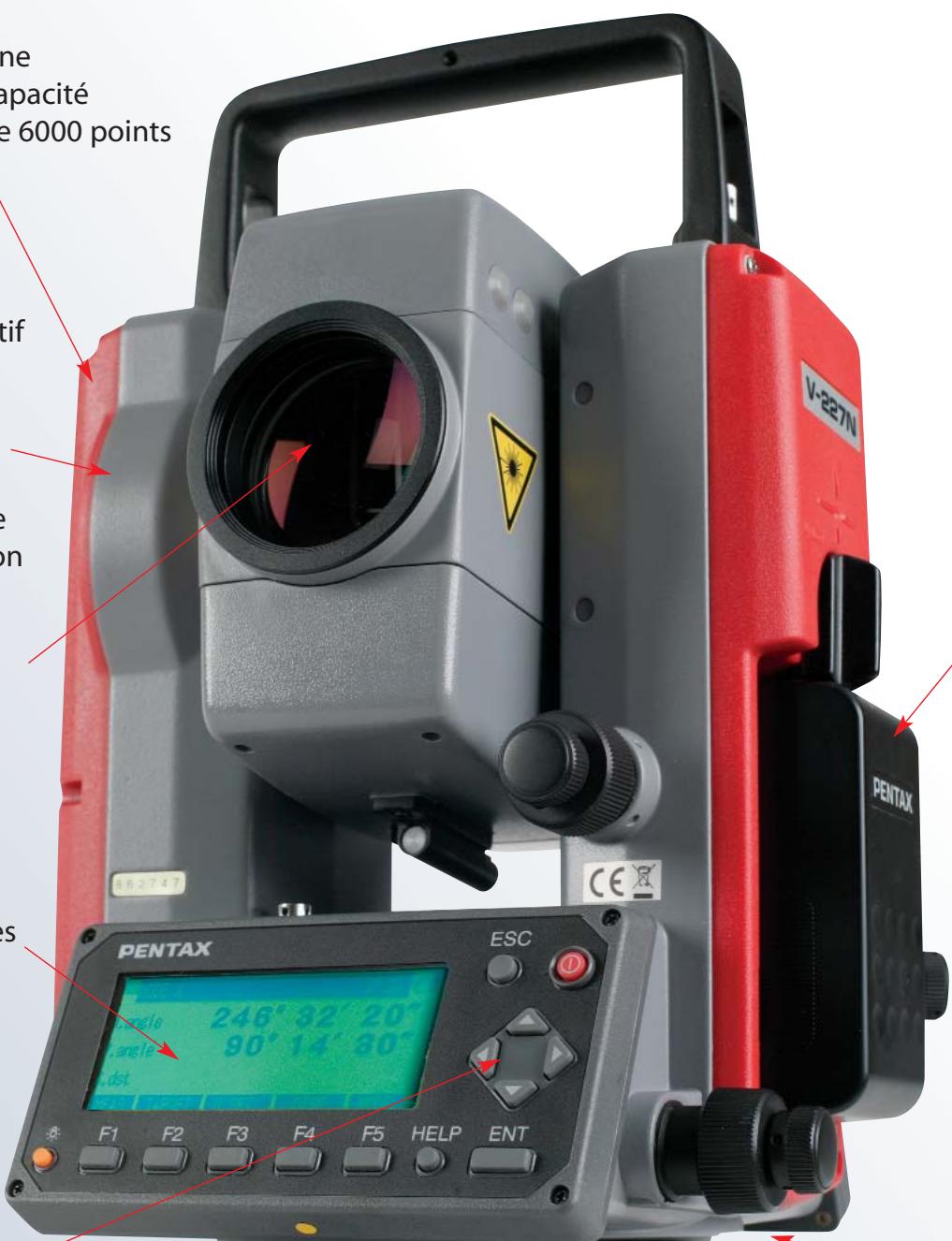

Mémoire interne avec grande capacité de stockage de 6000 points

Encodeur rotatif absolu pour maintenir la position angulaire absolue même après extinction du V-200

Optique de précision Pentax avec grossissement 30x

Grand écran à cristaux liquides

Batterie standard de type caméscope

Touches de navigation

Téléchargement et transfert de données via connecteur intégré

Principales caractéristiques du V-200

Avantages pour l'utilisateur/opérateur

Simplicité d'emploi et convivialité

Sélection rapide des différents modes de mesure

Le V-200 mesure des distances avec ou sans prisme et ce avec une même facilité. Sélectionnez rapidement le mode laser souhaité par une seule touche et le distancemètre intégré vous mesure des points inaccessibles jusqu'à 90 mètres de distance sans prisme et jusqu'à 1900 mètres avec un simple prisme tout en maintenant un écart type de ±(3+2ppm x D).

Interface utilisateur simple et intuitive pour tous niveaux de compétence

Toutes les opérations de contrôle sont directement pilotées via cinq touches et une interface utilisateur standard avec menu déroulant qui vous guidera tout au long de la configuration et de l'exécution routinière des relevés topographiques.

Grand écran à cristaux liquides

Le V-200 comporte un grand écran à cristaux liquides clairement lisible.

Gestion et échange de données efficaces

L'échange d'informations entre le V-200 et un ordinateur s'effectue par l'intermédiaire d'un câble RS-232 standard.

Batterie standard de type caméscope

La batterie offre une autonomie pour toute une journée de travail et le meilleur rapport prix/performances. Ainsi évitez-vous les coûteuses batteries spécifiques.

Compact pour une portabilité optimale

Le V-200 est compact et léger et la configuration standard avec tous les accessoires nécessaires au travail quotidien, y compris un trépied et un prisme, se range dans une mallette facile à transporter.

Caractéristiques de la gamme V-200 de stations totales

Modèle			V-227 N	V-227
Télescope	Grossissement		30X
	Pouvoir de résolution		3"
	Champ visuel		1°30' (2,6% - 26m à 1km)
	Mise au point minimale		1,0 m
Mesure d'angles	Méthode de mesure		Encodeur rotatif absolu
	Affichage d'angle minimal		5" (10cc)/10" (20cc) (Sélectionnable)
	Ecart type (angle)		7" (2 mgon)
	Compensation angulaire verticale		1 axe
Mesure de distances	Précision	Sans réflecteur	±(5+2ppm x D)mm	-
		Prisme	±(3+2ppm x D)mm	±(3+2ppm x D)mm
	Mesure de distances	Sans réflecteur	1,5 - 90m	-
		Mini-prisme	1,5 - 800m(1100m)	1,5 - 600m(900m)
		Prisme 1P	1,5 - 1400m(1900m)	1,5 - 1000m(1300m)
		Prisme 3P	1,5 - 1900m(2400m)	1,5 - 1300m(1600m)
	Temps de mesure	Mesures répétitives	Normal : Prisme 2,0 s (1 mm)
			Poursuite : Prisme 0,4 s (1 cm)
Divers	Mémoire interne		Oui
	Capacité mémoire - Collecteur		6000
	Sensibilité Nivelle torique		40"/1div.
	Sensibilité Nivelle sphérique		8'/2mm
	Interface		RS232C
	Etanchéité à l'eau		IP44 (instrument seul)
	Dimensions (mm)		172(L) x 343(H) x 177(L)mm
	Poids		5,4 kg (avec batterie)
	Couleur externe		Gris / Rouge / Noir
	Batterie	Tension	6 V CC
		Type	Ni-Mh

Remarque : Mesure de distances : () = bonnes conditions : visibilité de 40 km, ciel couvert, pas de chaleur, pas de tremblotement et vent modéré

Applications envisageables avec Power Topo Express au quotidien :

• Relevés topographiques
• Piquetage
• Pointage linéaire
• Vue graphique
• Station libre
• Hauteur éloignée
• Surface 2D
• Distance éloignée
• Mesures (Coord. rectangulaires, Coord. polaires)

Remarque : Le modèle V-227 n'est pas disponible avec Coord. polaires.
