8599 - Lave-vaisselle VEDETTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	VEDETTE
Modèle	8599
Nombre de programmes	7 programmes de lavage dont 3 éco, 1 programme chauffe-plats
Capacité maximale	Charge complète ou 1/2 charge (jusqu'à 6 couverts pour cycle court)
Alimentation en eau	Eau froide ou chaude (température max. 60°C recommandée)
Raccordement eau chaude	Possible avec tuyau spécifique marqué pour eau chaude
Dispositif antidébordement	Oui, pompe de vidange activée en cas de niveau anormal
Conformité aux normes	NFC 73-175 et DIN 44-990
Type d'installation	Encastrable ou habillable
Réglage hauteur panneau inférieur	Jusqu'à 70 mm (par découpe de la pièce E)
Réglage profondeur plinthe	Jusqu'à 60 mm (par découpe des deux côtés)
Dimensions panneau porte (L x H)	589 x 467 mm (épaisseur max 4 mm)
Dimensions panneau inférieur (L x H)	589 x 108 mm (épaisseur max 4 mm)
Consommation énergétique	Indiquée sur étiquette adhésive fournie

FOIRE AUX QUESTIONS - 8599 VEDETTE

Comment démarrer un programme de lavage ?

Positionnez le programmateur sur le repère du cycle choisi, appuyez sur la touche éco si nécessaire, puis appuyez sur la touche Marche.

Quels sont les programmes disponibles ?

7 programmes de lavage dont 3 éco, et un programme complémentaire chauffe-plats. Le cycle Court 1/2 charge est pour une charge maximale de 6 couverts.

Puis-je utiliser de l'eau chaude ?

Oui, l'appareil peut être branché sur eau chaude (chaudière, chauffe-eau à accumulation, réseau collectif). Utilisez un tuyau spécifique marqué pour eau chaude. Évitez les chauffe-eau instantanés de faible puissance.

Que faire si je sélectionne par erreur la touche éco ?

Appuyez à nouveau sur la touche éco pour annuler la sélection. Assurez-vous que la touche Marche/Arrêt est en position ARRÊT avant de modifier le programme.

Comment installer l'appareil en version encastrable ?

Réglez les quatre pieds, placez la machine sur les glissières, puis glissez-la dans l'emplacement. Ajustez la hauteur et la profondeur du panneau inférieur en découpant la pièce E selon les rainures (max 70 mm en hauteur, 60 mm en profondeur).

Puis-je habiller la porte avec un panneau décoratif ?

Oui, découpez un panneau de stratifié aux dimensions 589x467 mm (épaisseur max 4 mm). Démontez la cornière basse, écartez les cornières latérales, glissez le panneau, puis resserrez les vis.

Comment régler le panneau inférieur en version encastrable ?

Retirez l'ensemble plinthe-panneau en dévissant les 2 vis A. Démontez le panneau de façade (vis B et C). Coupez la pièce E à la hauteur voulue (rainures tous les 10 mm) et ajustez la profondeur (rainures tous les 5 mm).

Que faire en cas de débordement ?

L'appareil est équipé d'un dispositif antidébordement qui active automatiquement la pompe de vidange si le niveau d'eau est anormalement élevé.

Comment économiser l'énergie et l'eau ?

Utilisez les programmes éco pour une charge complète ou 1/2 charge. Pour des charges partielles, privilégiez le cycle Court 1/2 charge (max 6 couverts) et effectuez un programme trempage après chaque chargement partiel.

Où trouver la consommation énergétique de mon appareil ?

Une étiquette adhésive indiquant la consommation en énergie est jointe à la notice. Vous pouvez la coller sur la page de couverture pour la conserver.

MODE D'EMPLOI 8599 VEDETTE

7 programmes de lavage dont 3 eco. 1 programme complémentaire : chauffe-plats.

Pour établir un programme vous devez :

A. Positionner le programmateur sur le repère du cycle choisi. B. Appuyer sur la touche eco selon le programme désiré. Appuyer sur la touche "Marche".

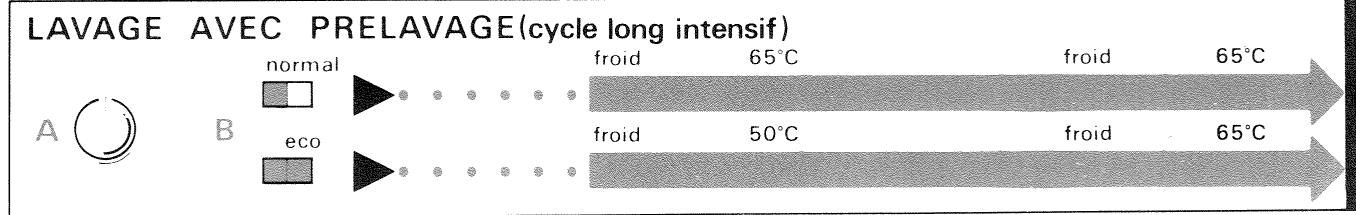

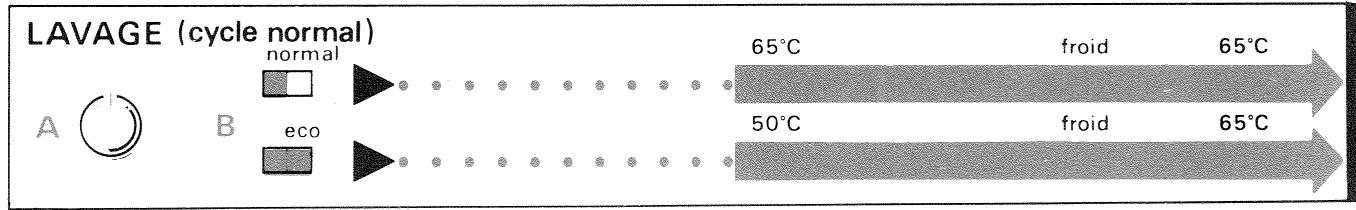

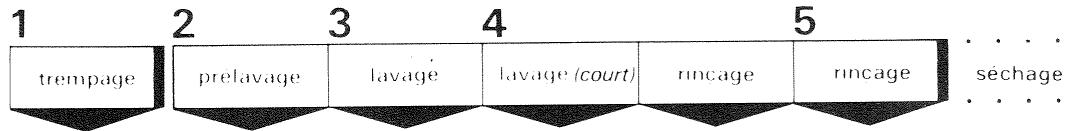

PROGRAMMES

LAVAGES

stop

stop

Bé court demi charge : lavage en niveau d'eau mini normal

Voavez a voluntary disposition une machine a laver la vaisselle etudiee et construite avec soin.

Les programmes suivants :

ECO charge complete ou 1/2 charge - COURT 1/2 charge

utilisés rationnellement, vous permettront de réaliser d'appréciables économies d'énergie, d'eau, de temps.

• Sélectionnez le cycle COURT 1/2 charge lorsque la charge de vaisselle n'excède pas 6 couverts.

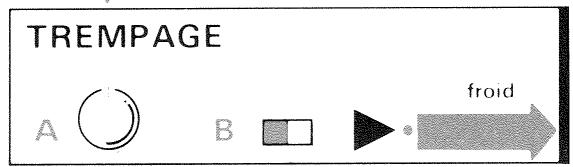

• Après chaque chargement partiel, effectuez un programme « trempage », afin que les impuretés ne collent pas sur la vaisselle.
• Choisissez le programme le moins adapté à la charge et au degré de salissure.
• Le programme « chauffe-plats » correspond à un rinçage chaud. Il sera utilisé de manière rationnelle.

Remarques

• En cas d'erreur en sélectionnant la touche « ECO », il suffit d'appuyer à nouveau sur cette touche pour que l'action précédente soit annulée.
• Chaque fois que vous devez agir sur le bouton de commande du programmeur, assurez-vous que la touche Marche/Arrêt est en position « ARRÊT », c'est-à-dire remontée.
• Le voyant de mise sous tension, selon modèle, s'allume à la mise en marche et reste allumé jusqu'à la mise à l'arrêt (manuelle).
• Cette machine est équipée du dispositif antidébordement qui met la pompe de vidange en marche en cas de niveau anormalement haut.

Raccordement en eau CHAUBE

Votre lave-vaisselle a été conçu pour être alimenté, si vous le désirez, en eau chaude. Vous pourrez ainsi diminuer, d'une façon notable, la durée des cycles de lavage, si vous possédez l'une des sources d'eau chaude suivantes:

• une chaudière ou un chauffe-eau gaz avec système d'accumulation,
• une chaudière à mazout avec système d'accumulation,
• un réseau collectif de distribution d'eau chaude,
• un chauffe-eau électrique avec système d'accumulation, si sa contenance couvre largement vos besoins journaliers.

Le branchement sur chauffe-eau gaz type instantané, puissance inférieure ou égale à 250 millithermies, est déconseillé à cause des caractéristiques spécifiques de cet appareil.

Precautions avant raccordement

La température de l'eau à l'entrée de la machine ne doit pas être supérieure à C.

Vous devez utiliser un tuyau d'alimentation spécifique eau chaude (marquage C), si ce tuyau n'équipe pas, à l'origine, votre appareil, demandez-le à votre revendeur.

Lavage normalisé: Cette machine est conforme aux normes NFC 73-175 et DIN 44-990 pour un lavage effectué avec le programme «2 normal», panier supérieur placé en position haute. Pour le chargement des paniers, voir Notice d'Utilisation Générale.

CONSOMMATION D'ENERGIE: Une étiquette adhésive indiquant la consommation en énergie de votre apparéil est jointe à cette notice; pour ne pas l'égarer, vous pouvez la coller sur la page de couverture.

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.

Lave-vaisselle encastrable/habillable

complément au paragraphe "Mise en place" de la notice d'utilisation

Si votre lave-vaisselle est équipé de joncs, vous avez la possibilité de l'harmoniser avec les meubles qui l'entourent en procédant à l'habillage de la porte et du panneau inférieur.

Le panneau inférieur est réglable en hauteur et en profondeur dans la version encastrable.

Réglage en hauteur de la machine

• Régler les quatre pieds.
• Placer la machine sur les glissières jointes (selon modèle). Glisser la machine à l'emplacement prévu.
• Parfaire le réglage des pieds avant, après déposé de l'ensemble panneau inférieur plinthe en retardant les 2 vis A.

Attention! Si vous envisagez de placer votre machine à laver la vaisselle sous un plan de travail dans lequel est déjà encastrée une table de cuisson, nous vous conseillons vivement de consulter votre revendeur car certaines précautions sont à prendre pour protéger le dessus de la machine contre un échauffement excessif.

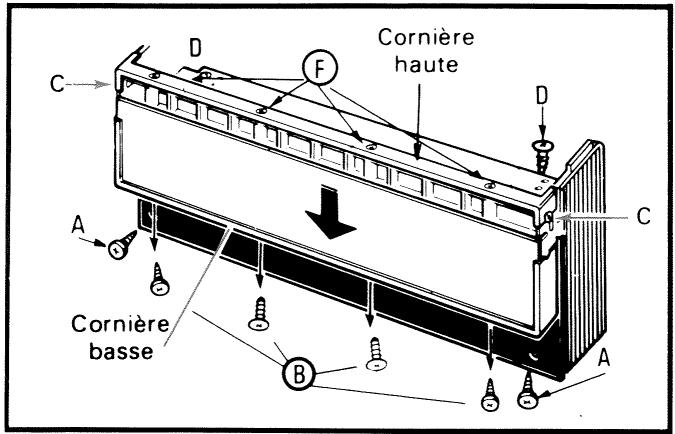

Réglage en hauteur et en profondeur du panneau inférieur

Retirer l'ensemble plinthe-panneau inférieur en dévissant les 2 vis A. — Démonter le panneau de façade en enlevant les 4 vis B et en desserrant simplement les 2 vis C sans les enlever. Glisser la cornière et le panneau vers le bas, puis les dégager.

Démonter la plinthe en desserrant les 2 vis D.

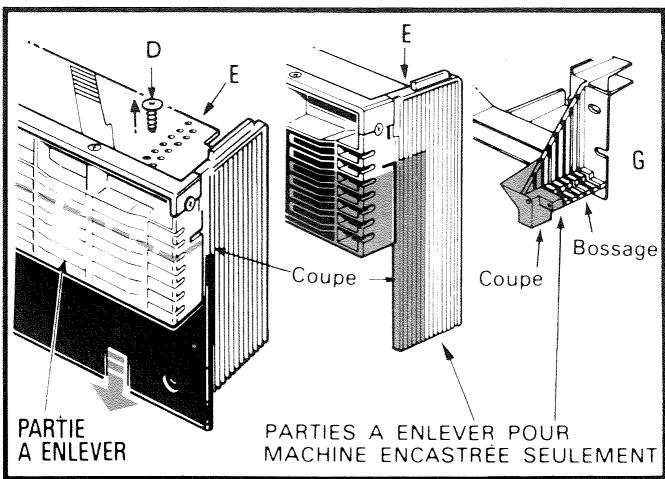

Couper au moyen d'une lame de scie la pièce E pour amener la hauteur du support panneau inférieur à la dimension voulue.

Cette opération est facilitée par des rainures espaces de 10 en 10mm. Réglage maximum 70 mm

• Ajuster la profondeur de plinthe en coupant au moyen d'une lame de scie les deux côtés de la pièce E à la dimension désirée. Des rainures espacées de 5 en 5 mm facilitent également cette opération, réglage maximum 60 mm.
• Couper sur les bords de chaque côté de la machine une profondeur équivalente G.

Important!

Lorsque l'appareil n'est pas encastré ou fixé sous un plan de travail, il est déconseilé de modifier la profondeur de plinthe ; dans ce cas, il ne correspondrait plus aux normes antibasculement.

Remontage de l'ensemble panneau inférieur

Cet ensemble étant ramné aux dimensions voulues, reposer l'habillage du panneau inférieur après avoir ajusté par découverte sa hauteur et celle de la cornièreasse.

Fixer celle-ci au moyen des vis B puis resserrer les vis C.

Positionner la plinthe en la glissant sur l'ensemble et la fixer au moyen des 2 vis D.

La machine étant en place, poser sur celle-ci l'ensemble « panneau inférieur » et le fixer au moyen des deux vis A.

Préparation

Découper deux panneaux de stratifié aux dimensions suivantes (en mm):

• porte 589 ±_1^0 × 467 ±_1^0 épaisseur maxi 4
• panneau inférieur 589 ±_1^0 × 108 ±_1^0 épaisseur maxi 4.

(Mettre à la cote si la hauteur du panneau inférieur a été réduite, version encapsulable).

Habillage du panneau inférieur

Déposer l'ensemble « plinthe-panneau » en desserrant les 2 vis (A) placées aux extrémités de la plinthe. Sur certains modèles, enlever également les 3 vis de fixation de la tôle inférieure.

• Retirer les 4 vis de la cornièreasse (B), desserrer les 2 vis latérales (C)
• Enlever la cornièreasse.
• Desserrer les 4 vis qui maintiennent la cornière haute (F). Glisser le panneau d'habillage préalablement découpé.
• Remettre la cornière en place avec ses vis et serrer celles-ci en appuyant sur le bord de l'encadrement afin de bien plaquer le panneau d'habillage.
• Resserrer les vis (C) et (F).

NOTA - Ne pas remonter l'ensemble « plinthepanneau » avant d'avoir « habillé » la porte.

Habillage de la porte

— Démonter la cornière basse de la porte. - Desserer, sans les enlever, les vis qui fixent les cornières latérales. Supprimer, selon modèle, le jonc plastique placé sous le bandeau et maintenu par 4 vis. - Écarter les cornières desserrées et glisser derrière celles-ci le panneau préalablement découvert. - Appliquer fortement les cornières sur le panneau d'habillage et resserrer les vis de fixation. - Remonter la cornière basse qui a permis la mise en place du panneau.
