8596 - Lave-vaisselle VEDETTE - Notice d'utilisation et mode d'emploi gratuit

Marque	VEDETTE
Modèle	8596
Type de produit	Lave-vaisselle encastrable/habillable
Nombre de programmes	7 programmes de lavage dont 3 éco, 1 complémentaire chauffe-plats
Programme ECO charge complète	Oui, avec touche ECO dédiée
Programme COURT 1/2 charge	Oui, pour jusqu'à 6 couverts
Programme trempage	Oui, recommandé après chargement partiel
Programme chauffe-plats	Oui, correspond à un rinçage chaud
Alimentation en eau chaude	Possible, température max 60°C (estimation)
Dispositif de sécurité	Antidébordement
Réglage de la hauteur	Pieds réglables (hauteur max panneau inférieur 70 mm)
Réglage de la profondeur du panneau inférieur	Max 60 mm
Dimensions de la porte (habillage)	589 x 467 mm, épaisseur maxi 4 mm
Dimensions du panneau inférieur (habillage)	589 x 108 mm (ajustable)
Normes de conformité	NFC 73-175, DIN 44-990
Consommation d'énergie	Étiquette adhésive fournie
Raccordement eau chaude recommandé	Chaudière ou chauffe-eau avec accumulation
Raccordement eau chaude déconseillé	Chauffe-eau gaz instantané ≤ 250 millithermies
Type d'installation	Encastrable sous plan de travail ou habillable
Contenu de la notice	Notice d'utilisation de 4 pages au format PDF

FOIRE AUX QUESTIONS - 8596 VEDETTE

Comment sélectionner un programme de lavage ?

Positionnez le programmateur sur le repère du cycle choisi, puis appuyez sur la touche ECO si désiré, et enfin sur la touche Marche.

Que faire si j'appuie par erreur sur la touche ECO ?

Appuyez à nouveau sur la touche ECO pour annuler l'action précédente.

Quand utiliser le programme COURT 1/2 charge ?

Lorsque la charge de vaisselle n'excède pas 6 couverts.

Comment utiliser le programme trempage ?

Effectuez un programme trempage après chaque chargement partiel pour éviter que les impuretés collent sur la vaisselle.

Puis-je raccorder le lave-vaisselle à l'eau chaude ?

Oui, il est conçu pour être alimenté en eau chaude, de préférence avec une chaudière ou un chauffe-eau à accumulation. Ne pas brancher sur un chauffe-eau gaz instantané de puissance inférieure ou égale à 250 millithermies.

Quelle est la température maximale de l'eau à l'entrée ?

La température de l'eau ne doit pas dépasser 60°C (valeur estimée d'après la notice). Utilisez un tuyau d'alimentation spécifique eau chaude.

Que faire en cas de niveau d'eau anormalement haut ?

Le dispositif antidébordement met automatiquement la pompe de vidange en marche.

Comment habiller la porte du lave-vaisselle ?

Démontez la cornière basse, desserrez les cornières latérales, glissez le panneau d'habillage préalablement découpé aux dimensions (589x467 mm, épaisseur max 4 mm), puis resserrez les vis.

Comment régler la hauteur du panneau inférieur ?

Démontez l'ensemble plinthe-panneau, coupez la pièce E à la hauteur souhaitée (max 70 mm) à l'aide des rainures espacées de 10 mm.

Où trouver la consommation d'énergie de l'appareil ?

Une étiquette adhésive indiquant la consommation d'énergie est jointe à la notice. Vous pouvez la coller sur la page de couverture.

MODE D'EMPLOI 8596 VEDETTE

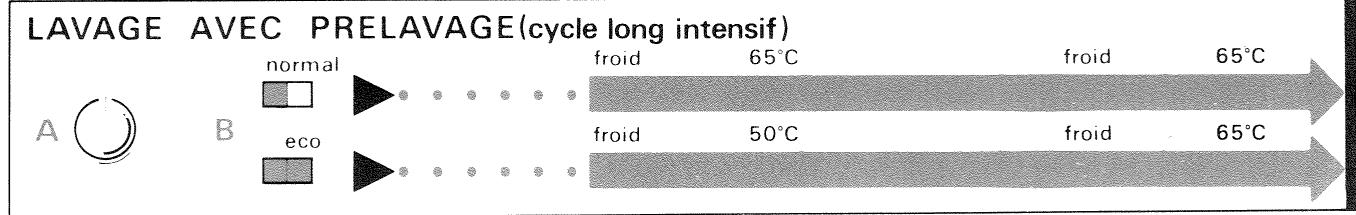

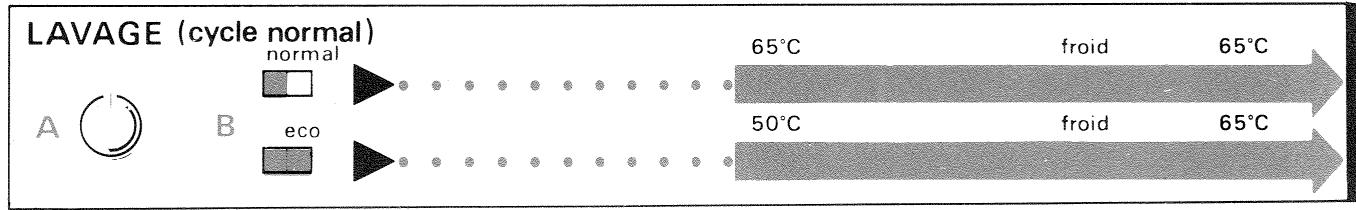

7 programmes de lavage dont 3 eco. 1 programme complémentaire : chauffe-plats.

Pour établir un programme vous devez :

A. Positionner le programmateur sur le repère du cycle choisi. B. Appuyer sur la touche eco selon le programme désiré. Appuyer sur la touche "Marche".

PROGRAMMES

LAVAGES

stop

stop

COMPLEMENTAIRE

Conseils d'utilisation

Voici une volontaire disposition. Une machine à laver la vaisselle étudiée et construite avec soin.

Les programmes suivants :

ECO charge complete ou 1/2 charge - COURT 1/2 charge

utilisés rationnellement, vous permettront de réaliser d'appréciables économies d'énergie, d'eau, de temps.

• Sélectionnez le cycle COURT 1/2 charge lorsque la charge de vaisselle n'excède pas 6 couverts.

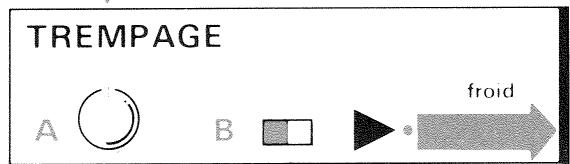

• Après chaque chargement partiel, effectuez un programme « trempage », afin que les impuretés ne collent pas sur la vaisselle.
• Choisissez le programme le mieux adapté à la charge et au degré de salissure.

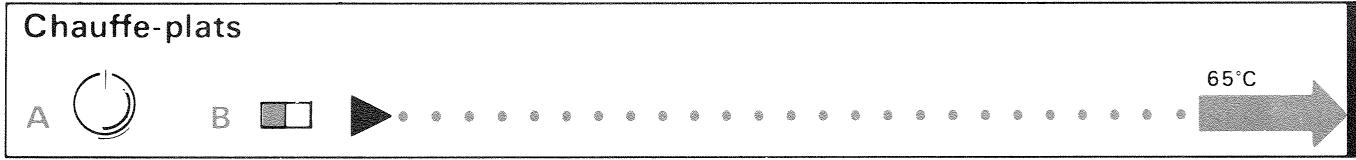

• Le programme « chauffe-plats » correspond à un rinçage chaud. Il sera utilisé de manière rationnelle.

Remarques

• En cas d'erreur en sélectionnant la touche « ECO », il suffit d'appuyer à nouveau sur cette touche pour que l'action précédente soit annulée.
• Chaque fois que vous devez agir sur le bouton de commande du programmeur, assurez-vous que la touche Marche/Arrêt est en position « ARRÊT », c'est-à-dire remontée.
• Le voyant de mise sous tension, selon modèle, s'allume à la mise en marche et reste allumé jusqu'à la mise à l'arrêt (manuelle).
• Cette machine est équipée du dispositif antidébordement qui met la pompe de vidange en marche en cas de niveau anormalement haut.

Raccordement en eau CHAUBE

Votre lave-vaisselle a été conçu pour être alimenté, si vous le désirez, en eau chaude. Vous pourrez ainsi diminuer, d'une façon notable, la durée des cycles de lavage, si vous possédez l'une des sources d'eau chaude suivantes:

• une chaudière ou un chauffe-eau gaz avec système d'accumulation,
• une chaudière à mazout avec système d'accumulation,
• un réseau collectif de distribution d'eau chaude,
• un chauffe-eau électrique avec système d'accumulation, si sa contenance couvre largement vos besoins journaliers.

Le branchement sur chauffe-eau gaz type instantané, puissance inférieure ou égale à 250 millithermies, est déconseillé à cause des caractéristiques spécifiques de cet appareil.

Precautions avant raccordement

La température de l'eau à l'entrée de la machine ne doit pas être supérieure à C.

Vous devez utiliser un tuyau d'alimentation spécifique eau chaude (marquage C), si ce tuyau n'équipe pas, à l'origine, votre appareil, demandez-le à votre revendeur.

Lavage normalisé: Cette machine est conforme aux normes NFC 73-175 et DIN 44-990 pour un lavage effectué avec le programme «2 normal», panier supérieur placé en position haute. Pour le chargement des paniers, voir Notice d'Utilisation Générale.

CONSOMMATION D'ENERGIE: Une étiquette adhésive indiquant la consommation en énergie de votre apparéil est jointe à cette notice; pour ne pas l'égarer, vous pouvez la coller sur la page de couverture.

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.

Lave-vaisselle encastrable/habillable

complément au paragraphe "Mise en place" de la notice d'utilisation

Si votre lave-vaisselle est équipé de joncs, vous avez la possibilité de l'harmoniser avec les meubles qui l'entourent en procédant à l'habillage de la porte et du panneau inférieur.

Le panneau inférieur est réglable en hauteur et en profondeur dans la version encastrable.

Réglage en hauteur de la machine

• Régler les quatre pieds.
• Placer la machine sur les glissières jointes (selon modèle). Glisser la machine à l'emplacement prévu.
• Parfaire le réglage des pieds avant, après dépose de l'ensemble panneau inférieur plinthe en retarquant les 2 vis A.

Attention! Si vous envisagez de placer votre machine à laver la vaisselle sous un plan de travail dans lequel est déjà encastrée une table de cuisson, nous vous conseillons vivement de consulter votre revendeur car certaines précautions sont à prendre pour protéger le dessus de la machine contre un échauffement excessif.

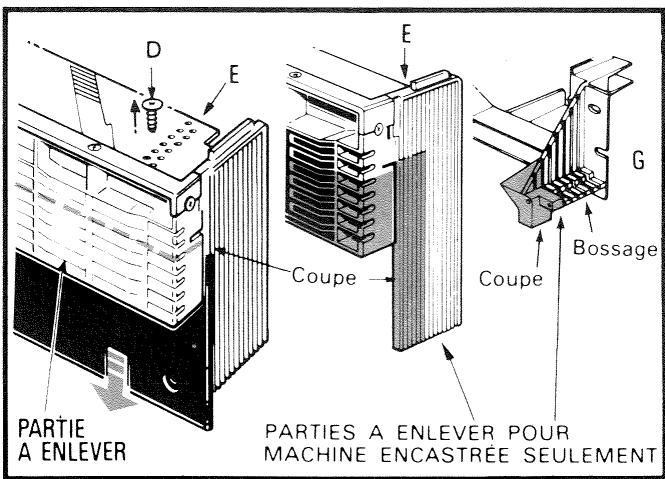

Réglage en hauteur et en profondeur du panneau inférieur

— Retirer l'ensemble plinthe-panneau inférieur en dévissant les 2 vis A. — Démonter le panneau de façade en enlevant les 4 vis B et en desserrant simplement les 2 vis C sans les enlever. Glisser la cornière et le panneau vers le bas, puis les dégager.

Démonter la plinthe en desserrant les 2 vis D.

Couper au moyen d'une lame de scie la pièce E pour amener la hauteur du support panneau inférieur à la dimension voulue.

Cette opération est facilitée par des rainures espaces de 10 en 10mm. Réglage maximum 70 mm

• Ajuster la profondeur de plinthe en coupant au moyen d'une lame de scie les deux côtés de la pièce E à la dimension désirée. Des rainures espacées de 5 en 5 mm facilitent également cette opération, réglage maximum 60 mm.
• Couper sur les bords de chaque côté de la machine une profondeur équivalente G.

Important!

Lorsque l'appareil n'est pas encastré ou fixé sous un plan de travail, il est déconseillé de modifier la profondeur de plinthe ; dans ce cas, il ne correspondrait plus aux normes antibasculement.

Remontage de l'ensemble panneau inférieur

Cet ensemble étant ramné aux dimensions voulues, reposer l'habillage du panneau inférieur après avoir ajusté par essai-erreur sa hauteur et celle de la cornière.

Fixer celle-ci au moyen des vis B puis resserrer les vis C.

Positionner la plinthe en la glissant sur l'ensemble et la fixer au moyen des 2 vis D.

La machine étant en place, poser sur celle-ci l'ensemble « panneau inférieur » et le fixer au moyen des deux vis A.

Préparation

Découper deux panneaux de stratifié aux dimensions suivantes (en mm):

• porte 589 ±_1^0 × 467 ±_1^0 épaisseur maxi 4
• panneau inférieur 589 ±_1^0 × 108 ±_1^0 épaisseur maxi 4.

(Mettre à la cote si la hauteur du panneau inférieur a été réduite, version encapsulable).

Habillage du panneau inférieur

Déposer l'ensemble « plinthe-panneau » en desserrant les 2 vis (A) placées aux extrémités de la plinthe. Sur certains modèles, enlever également les 3 vis de fixation de la tôle inférieure.

• Retirer les 4 vis de la cornière arrière (B), desserrer les 2 vis latérales (C)
• Retirer la cornièreasse.
• Desserrer les 4 vis qui maintiennent la cornière haute (F). Glisser le panneau d'habillage préalablement découpé.
• Remettre la cornière en place avec ses vis et serrer celles-ci en appuyant sur le bord de l'encadrement afin de bien plaquer le panneau d'habillage.
• Resserrez les vis (C) et (F).

NOTA - Ne pas remonter l'ensemble « plinthe panneau » avant d'avoir « habillé » la porte.

Habillage de la porte

— Démonter la cornière basse de la porte. - Desserer, sans les enlever, les vis qui fixent les cornières latérales. Supprimer, selon modèle, le jonc plastique placé sous le bandeau et maintenu par 4 vis. - Écarter les cornières desserrées et glisser derrière celles-ci le panneau préalablement découvert. - Appliquer fortement les cornières sur le panneau d'habillage et resserrer les vis de fixation. - Remonter la cornière basse qui a permis la mise en place du panneau.
