MODE D'EMPLOI VLH728 VEDETTE
mérite votre confiance
GUIDE D'UTILISATION
Vedette
Vous venez d'acquérir un lave-vaisselle VEDETTE et nous vous en remercions.
Fort de toute cette expérience que nous avons accumulée au fil des années, nous avons conçu cet appareil pour vous faciliter la vie en vous offrant d'excellentes performances, une simplicité d'utilisation et de la qualité.
Vous trouverez également dans la gamme des produits VEDETTE un vaste choix de lave-linge, de sèche-linge, de lave-vaisselle, de cuisinières, de réfrigérateurs et congélateurs que vous pourrez coordonner à votre lave-vaisselle VEDETTE.
Bien entendu, dans un souci permanent de satisfaire au mieux possible vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret).
Et retrouvez-nous aussi sur notre site www.vedette.fr sur lequel vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires.
VEDETTE
Mérite votre confiance
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
Important : Avant de mettre
Avant de mettre votre appareil en route, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.
www.vedette.com
Sommaire
- Consignes de sécurité 4 Protection de l'environnement 5 Lavage économique et écologique 5
Description de votre appareil
- Présentation générale du lave-vaisselle
- Présentation du bandeau de commande 7
- La dureté de l'eau en France
4. À faire avant la première utilisation
- Mesurez la dureté de l'eau et choisissez le détergent. Tableau de dureté.
5/ Produits lessiviels et réglages de l'adoucisseur
Pour les produits classiques : 10 - Pour les produits multifonctions : utilisation de la touche “HYGIENE PLUS”. 11
Équipement de votre lave-vaisselle
Le panier inférieur 14. Le panier supérieur 15. Le panier à couverts 16.
La programmation
- Présentation du bandeau de commande
Nettoyage de votre appareil
Nettoyage des filtres à déchets
Service après-vente
Interventions 29 - Relations consommateurs 29
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.
Installation
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez que votre appareil n'a pas subi de dégâts pendant le transport. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur. - Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation. - Pendant toute la durée de l'installation, le lave-vaisselle doit être maintenu débranché du secteur. - Les données de branchement électrique indiquées sur la plaque signalétique de votre appareil, et celles du secteur doivent correspondre. - Une fois votre appareil installé, la prise doit rester accessible. - Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. - Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés. - Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé. - Les parois du lave-vaisselle ne doivent en aucun cas être percées.
Sécurité des enfants
- Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. Éloignez les jeunes enfants de l'appareil pendant son fonctionnement.
- Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrêmement dangereux s'ils sont ingérés. Évitez le contact avec la peau et les yeux. Assurez-vous que le réservoir est vide à la fin du cycle de lavage.
- Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'au moment de démarrer le programme de lavage.
- L'eau de votre lave-vaisselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte.
- Ne permettez pas à vos enfants de jouer ou de s'asseoir sur la porte lorsque celle-ci est ouverte.
- Après avoir déballé votre appareil, laissez les emballages hors de portée des enfants. Tenez tous les matériaux d'emballage hors de portée des enfants (ex. : sacs en plastique, polystyrène, etc.) car ils peuvent être dangereux pour les enfants : risque d'étouffement.
Utilisation
- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
- N'utilisez que des produits spécialement conçus pour votre lave-vaisselle (sel adoucissant, détergent et produit de rinçage).
- Évitez dans la mesure du possible d'ouvrir la porte du lave-vaisselle lors de son fonctionnement, en particulier au cours des phases de chauffe, car il en sort de la vapeur brûlante ou de l'eau chaude qui pourrait vous éclabousser. Le lave-vaisselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.
- N'utilisez jamais de dissolvants chimiques dans votre appareil, car cela pourrait occasionner un risque d'explosion.
- Fermez toujours la porte de votre appareil après avoir chargé ou sorti de la vaisselle.
- Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte de votre appareil.
- Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
- Débranchez votre appareil avant toute intervention technique.
- Évitez de placer votre appareil à proximité immédiate d'un appareil de cuisson ou de chauffage, afin d'éviter tout risque de dommage dû à la chaleur.
- N'introduisez pas dans votre lave-vaisselle des articles qui ne sont pas certifiés pour le lavage en machine.
- Si vous avez retiré une pièce de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes éventuels de produit de lavage.
- En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.
Protection de l'environnement
Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que dans les pays de l'Union Européenne les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les conditions conformes à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et
électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
Nous vous remercions pour votre collaboration à la protection de l'environnement.
Lavage économique et écologique
- Débarrassez votre vaisselle des restes d'aliments (os, pépins...).
- Ne prélavez pas votre vaisselle à la main (consommation d'eau inutile).
- Exploitez pleinement les capacités de votre lave-vaisselle. Le lavage sera économique et écologique.
- Choisissez toujours un programme de lavage adapté au type de vaisselle et en fonction de son degré de salissure.
- Évitez les surdosages de détergent, de sel régénérant et de liquide de rinçage. Observez les recommandations inscrites dans ce guide (pages 8 à 13) ainsi que les indications mentionnées sur les emballages des produits.
- Assurez-vous du bon réglage de l'adoucisseur d'eau (voir pages 10-11).

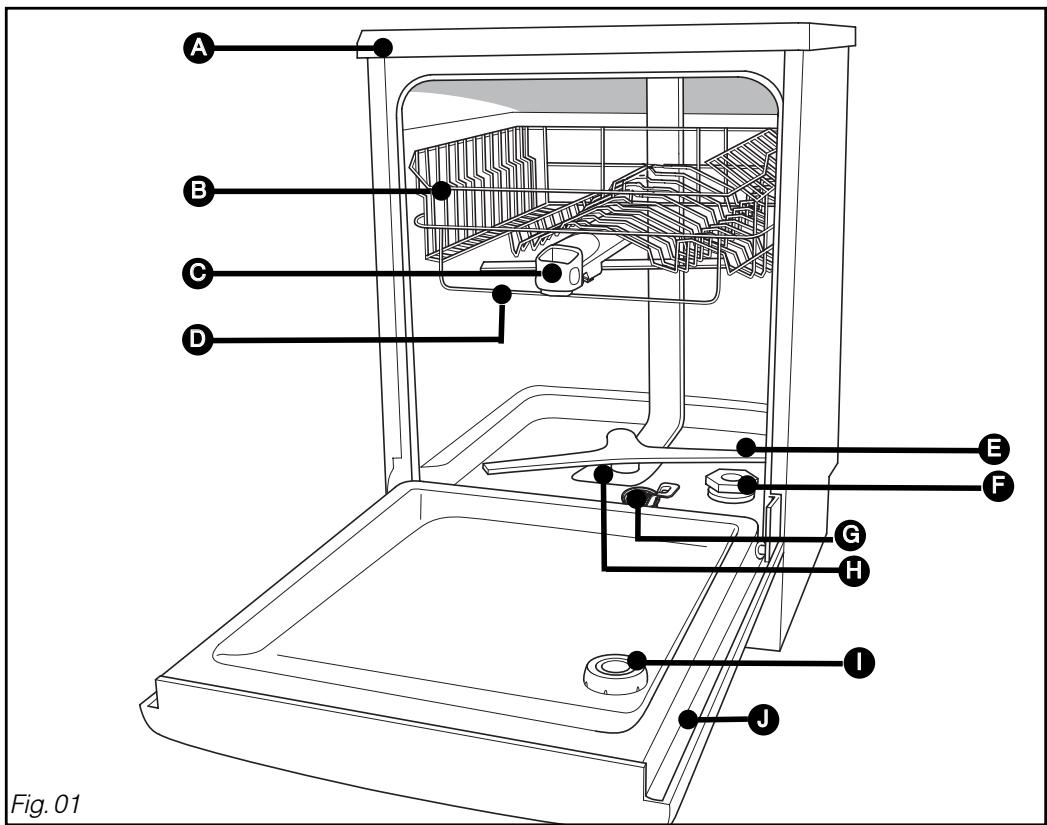

Présentation générale du lave-vaisselle
Dessus amovible
F Réservoir à sel régénérant
Panier supérieur
Cuvette à déchets
Distributeur de produits de lavage
Filtre principal
Filtre anti-blocage
Distributeur de produit de rinçage
3 Bras d'aspersion inférieur

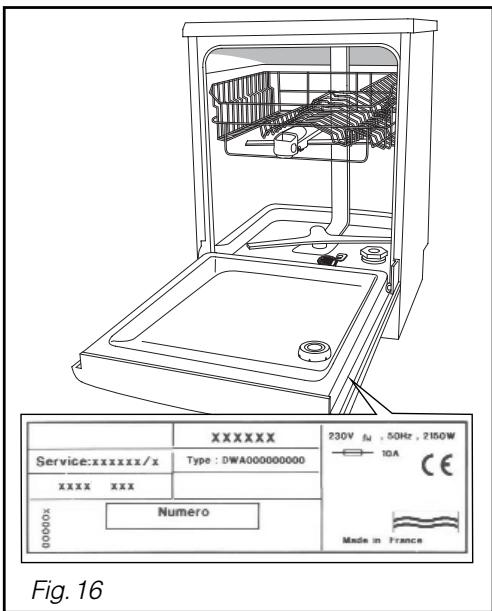

Plaque signalétique (Réf. S.A.V.)
Conseil :
Ce guide d'utilisation est valable pour plusieurs modèles. De légères différences de
descriptions et d'équipements peuvent apparaître entre votre appareil et les descriptions figurant dans ce guide.

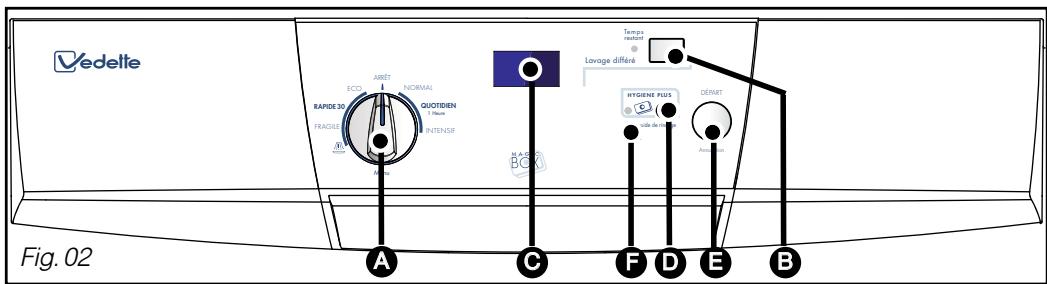

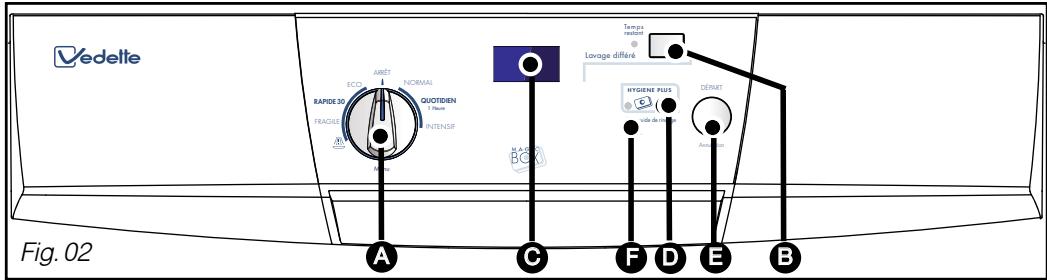

Sélecteur (3 fonctions)
- Choix d'un programme : Tournez le sélecteur pour sélectionner votre programme.
- Menu Menu" pour accéder au réglage de l'adoucisseur. (Reportez-vous au chapitre 5 / Produits lessiviels et réglage de l'adoucisseur).
- Arrêt Arrêt" lorsque le programme est terminé.
Lavage différé : Appuyez sur cette touche pour différer le départ du programme de 1 à 12 H.
L'écran vous indique la durée et le temps restant du programme, ainsi que le réglage de l'adoucisseur.
Appuyez sur cette touche si vous utilisez des produits multifonctions "2 en 1", "3 en 1", "4 en 1", "5 en 1" ou "tout en 1".
Départ/Annulation : Appuyez brièvement sur cette touche pour démarrer votre programme.
En cas d'erreur, pour annuler une sélection ou un programme en cours, maintenez cette touche appuyée pendant 3 secondes.
Sel
allumé, il vous indique le manque de sel régénérant.
Liquide de rinçage :
allumé, il vous indique le manque de produit de rinçage.
Hygiene plus :
allumé, vous indique que votre lave-vaisselle est réglé pour utiliser les produits multifonction.
Important : Pour que votre lave-vaisselle donne un résultat de lavage et de séchage impeccable et sans trace, vous devez bien le régler, grâce au système d'adoucissement de l'eau qui fonctionne avec du sel régénérant.
La dureté de l'eau en France
| Légende | Dureté | hydrotimétique (TH) en degré français (°F) | adoucissement |
| faible | TH < 15°F | non indispensable | |
| moyenne | 15-40°F | sousaitable | |
| forte | 40-55°F | recommandé | |
| très forté | 55-70°F | indispensable |
Le calcaire : l'eau de pluie, en s'infiltrant dans le sol, se charge de sels minéraux. Certains minéraux se retrouvent sous forme solide, communément appelée calcaire. Il réduit l'efficacité de lavage du détergent, entartre le lave-vaisselle et laisse des traces blanches sur la vaisselle.
Plus une eau est calcaire, plus elle est dite « dure ».
Selon la dureté de l'eau de votre ville, utilisez les produits les plus adaptés.
- Il existe plusieurs types de produits. Comment choisir ?
Pour une vaisselle impeccable, préférez l'utilisation conjointe de produits classiques.
① Le produit de lavage pour un nettoyage parfait de la vaisselle (poudre, liquide ou tablettes standards). ② Le sel régénérant pour permettre le bon fonctionnement de l'adoucisseur d'eau de votre lave-vaisselle. ③ Le liquide de rinçage pour faciliter le séchage et éliminer les traces de gouttes d'eau.
Important :
N'utilise en aucun cas de liquide pour vaisselle à la main.
Pour un comportement d'utilisation, et dans certaines conditions de dureté d'eau seulement (< 25°F), les pastilles multifonction peuvent rendre superflue l'utilisation de liquide de rinçage et/ou de sel.
- Les "2 en 1" contiennent des détergents et du liquide de rinçage, ou
- Les "3 çage et un agent faisant fonction de sel.
- Les "4 en 1", "5 en 1", etc. contiennent des additifs qui préviennent, par exemple, l'usure des verres de mauvaise qualité ou les risques de corrosion de l'inox.
Important :
Respectez les consignes du guide d'utilisation et les recommandations figurant sur l'emballage des détergents multifonction.
Conseil :
En cas de doute, contactez le fabricant du détergent. Si la vaisselle est très mouillée à la fin du programme ou si des dépôts calcaires apparaissent.
Mesurez la dureté de l'eau
Avant toute chose, en un simple geste, vous pouvez tester la teneur en calcaire de votre eau grâce à la bandelette-test livrée avec votre lave-vaisselle, ou vous renseigner auprès de votre service local de distribution des eaux pour connaître le degré de dureté de votre eau.
- Laissez couler l'eau du robinet pendant quelques instants.
- Remplissez un verre d'eau. Trempez la bandelette sortie de son étui pendant 3 secondes.
- Attendez 1 minute, secouez et observez les couleurs pour connaître la dureté de votre eau.

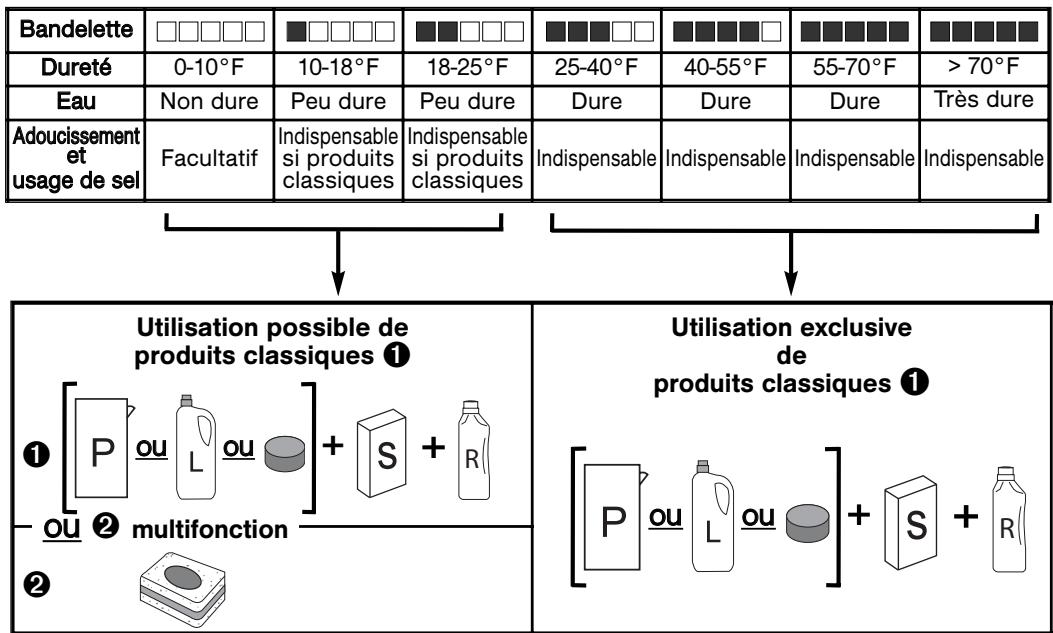

Tableau de dureté
1 produit classique : P : détergent Poudre ou L : détergent Liquide ou pastille simple.
- S : Sel régénérant + R : Produit de rinçage
2 produits multifonction : pastilles "multifonction".
5/ Produits lessiviels et réglage de l'adoucisseur
- Votre appareil doit être réglé spécifiquement
- Procédez comme suit pour le
- Tournez le sélecteur êtes en mode réglage.
- Appuyez sur la touche "Lavage différé", l'écran vous indique le réglage (réglage usine H4).
- Pour modifier ce réglage (selon la durée de l'arrivée d'eau), procédez par appuis successifs sur "Lavage différé". Chaque appui modifie le réglage. Reportez-vous au tableau ci-dessous.
- La validation du réglage est automatique à la sortie du menu ; placez le sélecteur sur la position programme ou arrêt.
| Bandelette | □□□□□ | □□□□□ | □□□□□ | □□□□□ | □□□□□ | □□□□□ | □□□□□ | □□□□□ |
| Dureté | 0-10°F | 10-18°F | 18-25°F | 25-40°F | 40-55°F | 55-70°F | >70°F | |
| Produitsclassiques | H0 | H1 | H2 | H3 | H4 | H5 | H6 |
Important : Il est très important de régler correctement la dureté de l'eau.
- En cas de réglage trop faible, risque de traces calcaires.
- En cas de réglage trop fort, risque d'opalisation des verres.
En cas de déménagement, ajuster de nouveau le réglage de l'adoucisseur.
Compatible avec l'ensemble des produits du marché, la Magic Box est d'une extrême simplicité.
Exclusivité Mondiale, Magic Box est équipée d'un emplacement dédié aux pastilles, garantissant ainsi leur dilution pendant le lavage.

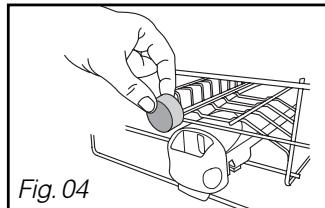

- Les pastilles classiques
non multifonction dans le compartiment extérieur (Fig 04)

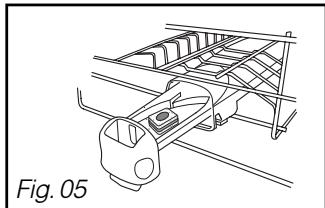

Ou, pour un fonctionnement optimal, tirez et disposez la pastille. (Fig 05)

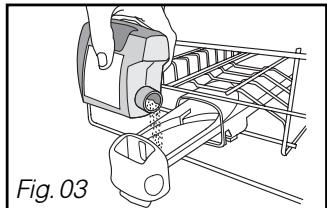

- Les poudres ou les liquides se placent dans (Fig 03).
Remplissez au moins jusqu'au repère min. pour une vaisselle peu sale et max. pour une vaisselle sale. En cas de vaisselle très sale et pour les programmes avec prélavage, nous vous recommandons d'ajouter 5 g de lessive (une cuillère à dessert) dans la cuve de votre lave-vaisselle, conformément au tableau des programmes.
Important :
Conservez ces produits hors de portée des enfants et à l'abri de l'humidité.
N'utilisez que des produits spécialement conçus pour lave-vaisselle.
Pour les produits multifonction : l'option "Hygiène Plus
- Votre appareil peut être réglé spécialement pour l'utilisation des produits multifonction dans le cas d'une dureté de l'eau < à 25°F.
Conseil :
Pour mieux répondre à la diversité des produits multifonctions, l'option "HYGIENE PLUS" de votre lave-vaisselle propose deux réglages possibles, accessibles par le Menu.
« Séchage net » renforce le résultat de séchage en cas de performance moindre du produit multifonction de type “2 en 1”, “3 en 1” ou “4 en 1”. « Transparence éclats » vous permet de privilégier la brillance de la vaisselle quel que soit le type de produit multifonction utilisé.
- Procédez comme suit pour le réglage de l'adoucisseur sur le tableau de commande : t "Sel" pour vous indiquer que vous êtes en mode réglage.
- Appuyez sur la touche "Lavage différé", l'écran vous indique le réglage (réglage usine HH).
- , vous devez sélectionner le réglage H0, H1 ou H2, selon la dureté de l'eau.
- Appuyez sur la touche "HYGIENE PLUS" pour sélectionn
- Réappuyez si vous souhaitez revenir au réglage "Sèche Net". (voyant allumé ●) La validation du réglage est automatique à la sortie du menu ; sélecteur sur position programme ou arrêt.
- Le réglage sélectionné sera automatiquement appliqué lorsque vous utiliserez la touche "HYGIENE PLUS" ; le voyant sera allumé.
| Bandelette | □□□□□ | ■□□□□ | ■□□□□ |
| Dureté | 0-10°F | 10-18°F | 18-25°F |
| Produits multifonction "Transparence Eclats" | HQ | HI | H2 |
| Produits multifonction "Séch'net" | HQ | HI | H2 |
Important : le réglage plan
Le réglage produits multifonction permet de désactiver le voyant d'alerte de produits de rinçage et de sel uniquement sur HO et "HYGIENE PLUS".
Le chargement de la pastille multifonction
Pour faciliter le chargement de la lessive, le distributeur est situé en face avant du panier supérieur. Il est compatible avec tous les produits recommandés pour lave-vaisselle. Disposez la pastille dans le compartiment extérieur (Fig 04 page précédente), ou pour un résultat optimal, tirez le tiroir du distributeur et disposez la pastille à l'intérieur (Fig 05 page précédente).
Fermez le distributeur.
6/ Chargement du sel régénérant

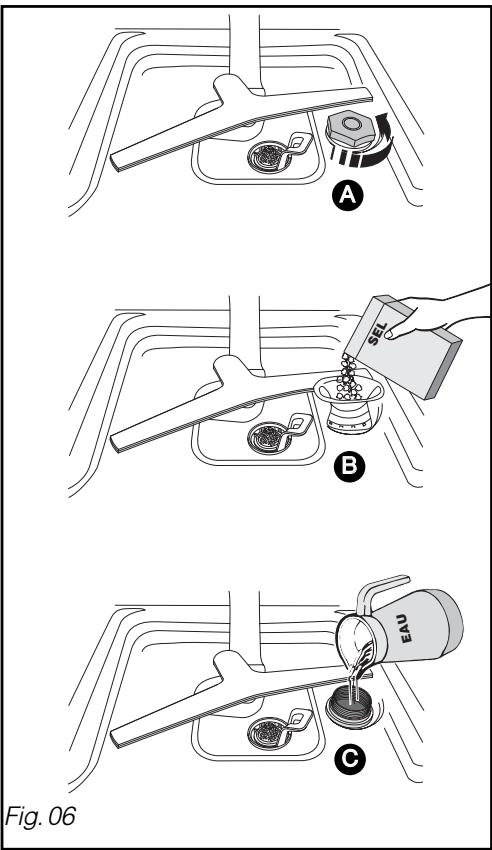

Le chargement du sel régénérant (Fig. 06)
Important :
Utilisez du sel régénérant spécial lave-vaisselle, n'utilisez en aucun cas du sel de table ou du sel alimentaire qui risqueraient d'endommager votre appareil.

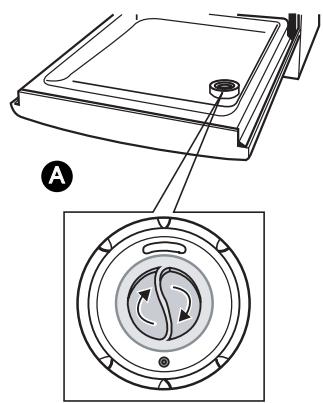

A. Dévissez et enlevez le bouchon du réservoir de sel. Remplissez le réservoir avec du sel régénérant spécialement conçu pour lave-vaisselle. Utilisez l'entonnoir livré avec votre lave-vaisselle. La première fois, complétez avec de l'eau jusqu'au bord du réservoir.
Repérage du niveau de sel régénérant
Il s'éclaire lorsqu'il faut ajouter du sel. Après un remplissage, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissous, en général après un cycle (ou si le remplissage n'est pas complet), par exemple lors de la mise en service avec l'échantillon.
Il peut être désactivé comme indiqué dans le paragraphe “Pour les produits multifonction” du tableau de réglage.
Important :
En cas de débordement du sel, il est recommandé d'enlever les cristaux de sel pour éviter les risques d'oxydation de la cuve et d'effectuer un programme de trempage.
Revissez bien à fond le bouchon du réservoir.
7/ Chargement du produit de rinçage
Le produit de rinçage (Fig. 07)
Important :
Utilisez du produit de rinçage spécial lave-vaisselle qui vous permettra d'obtenir une vaisselle sèche et brillante.
Remplissez le réservoir de produit de rinçage jusqu'à ce qu'il affleure le levier de réglage.
Le réglage d'origine est 2.
Après quelques cycles et en cas de mauvais séchage ou de traces, nous vous conseillons d'augmenter le réglage en tournant le levier (fig. 07) sur la position 3.
- Refermez bien à fond.
Conseil :
La position 1 réduit la consommation de produit de rinçage et peut être suffisante pour votre usage.
- Repérage du niveau de liquide de rinçage :
Il s'éclaire lorsqu'il faut ajouter du produit. Il peut être désactivé comme indiqué dans le paragraphe “Pour les produits multifonction” du tableau de réglage.
Important :
En cas de débordement du produit sur la porte lors du remplissage, épongez l'excès pour éviter la formation de mousse.
Fig. 07 Levier de réglage
Très important :
Vaisselle non appropriée pour le lavage en machine
- Les planches à découper en bois,
- Les ustensiles en acier inoxydable ou en plastique non résistant à la chaleur,
- Les objets en étain et en cuivre, la vaisselle et les couverts collés,
- Les couverts avec manches en bois, en corne ou en nacre,
- Porcelaine antique ou peinte à la main.
Lors de l'achat de vaisselle, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

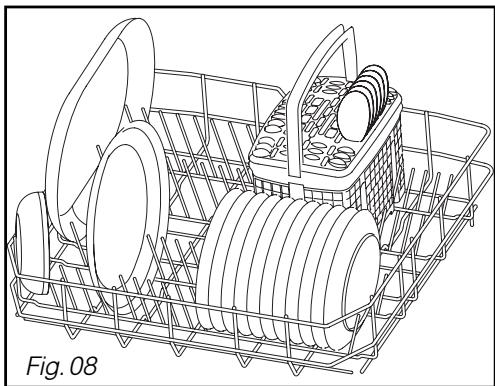

Le panier inférieur
Disposez votre vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.
Placez les plats et les poêles de grand diamètre sur les côtés.
Évitez d'intercaler, d'empiler et de superposer les assiettes plates et creuses. (Fig. 08)

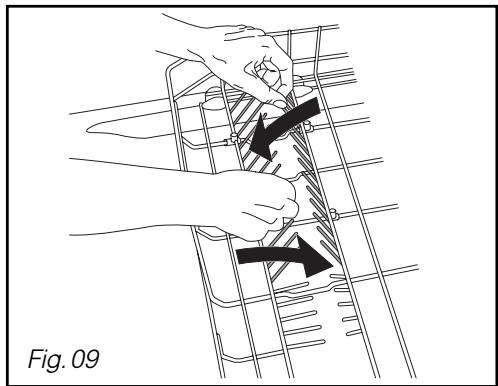

Les picots rabattables facilitent le rangement de vos grands récipients. (Fig. 09) (selon modèle).
Conseil :
Lorsque vous rentrez le panier inférieur, vérifiez qu'aucun objet ne bute dans le fil gabarit du panier supérieur pour ne pas bloquer le moulinet.
Déchargement de la vaisselle
Videz d'abord le panier inférieur pour éviter de faire tomber d'éventuelles gouttes d'eau du panier supérieur sur le panier inférieur.

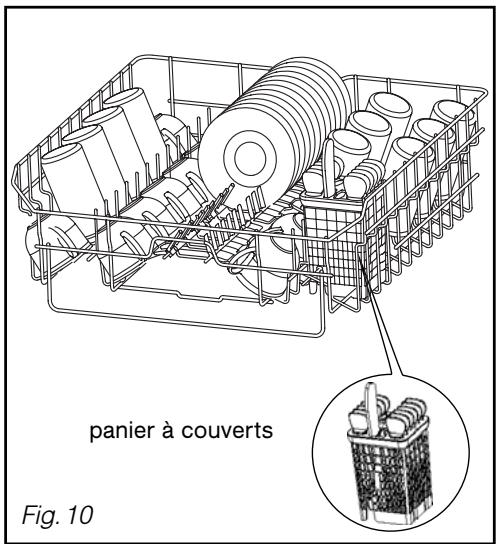

Le panier supérieur
Ce panier est destiné plus particulièrement à recevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes, etc.
Rangez votre vaisselle de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols, etc.).
Vous pouvez ranger également tasses, louches, etc. sur les supports escamotables (Fig. 10).
Conseil :
Orientez le creux des verres et des tasses vers le bas.
Réglage en hauteur du panier supérieur
(selon modele)
Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier chargé. (Fig. 11)
Réglage en position haute :
Soulevez doucement votre panier de chaque côté jusqu'à l'enclenchement.
Réglage en position basse :
Soulevez votre panier à fond des deux côtés pour le déverrouiller et accompagnez-le ensuite jusqu'à la position basse.
Important :
Vérifiez que le réglage des deux glissières est à la même hauteur pour que le panier soit à l'horizontale.

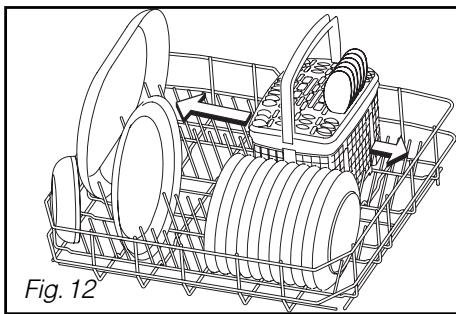

Le panier à couverts est coulissant pour vous permettre un chargement modulable.
Il peut être disposé à n'importe quel endroit du panier inférieur. Ainsi, vous pouvez effectuer des chargements divers en fonction des pièces de vaisselle (Fig. 12).
Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (s'il est réglable, selon modèle).
Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné. (Fig. 13)
Pour un lavage et un séchage optimaux, utilisez ces grilles de séparation en totalité ou partiellement.
Orientez les manches de couverts vers le bas.
Important :
Pour des raisons de sécurité, nous recommandons de disposer les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d'accident).
Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.
Évitez de laver dans votre lave-vaisselle les couverts dotés d'un manche en corne.
Séparez l'argenterie des autres métaux en utilisant la grille de séparation.
Porte mal fermée
L'écran clignote lorsque la porte n'est pas ou mal fermée.
Verrouillage accès programme
Pendant la durée du programme, l'accès au sélecteur de programmes est automatiquement protégé contre les manipulations éventuelles. Il se déverrouille automatiquement à la fin du programme ou par annulation.
La sécurité anti-débordement
Ce système active automatiquement la pompe de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.
La sécurité anti-fuite
Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.
Remarque :
Pour déverrouiller, appuyez sur la touche Départ/Annulation pendant trois secondes.

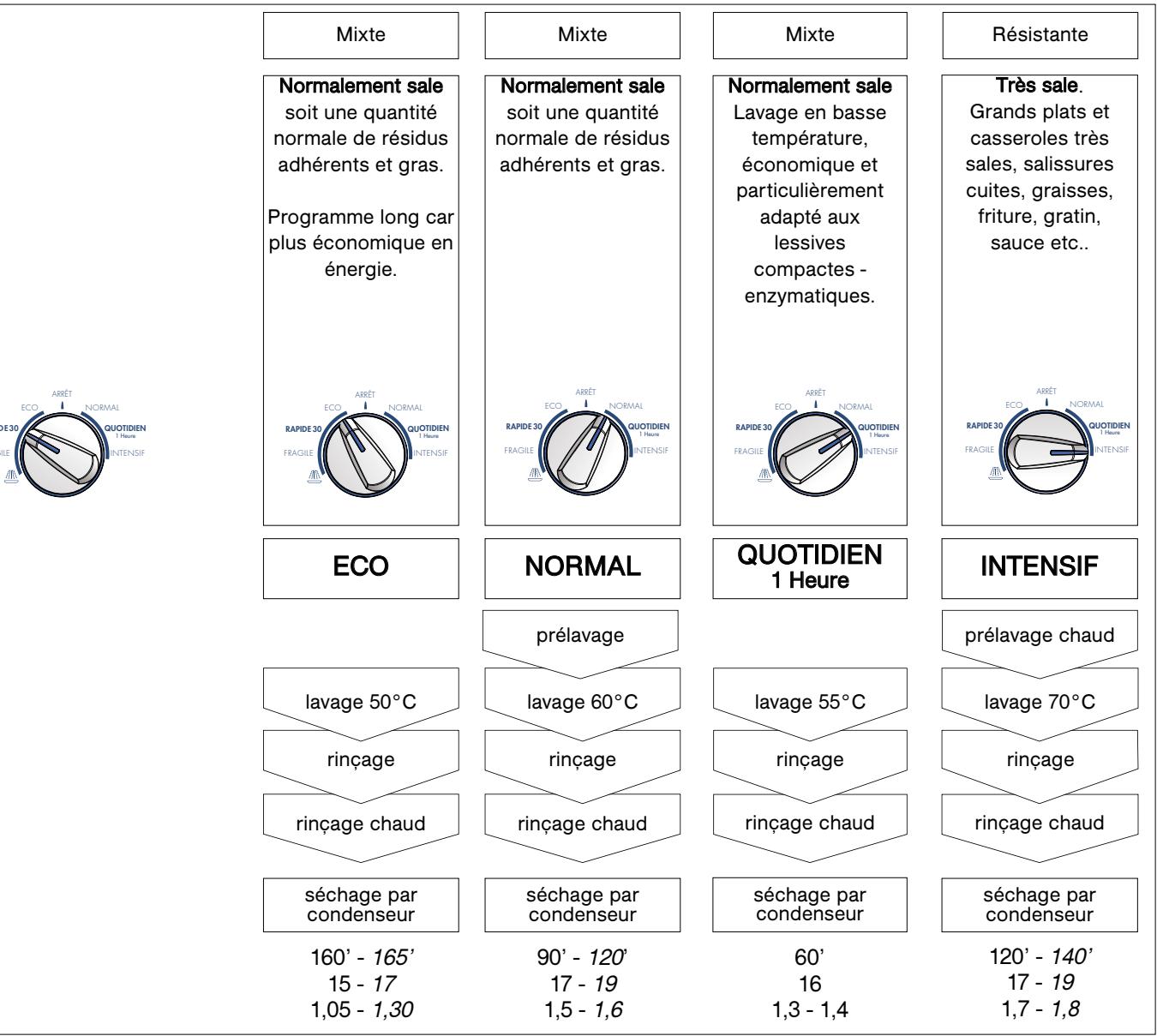

Tableau des programmes
| Type de vaisselle : - porcelain, cas-seroles, couverts,verres, etc... | Mixte | Délicate | Mixte |
| Quantité, type, état des résidus alimentaires. | Cycle très court (sans lessev) pour rincer et réhumidifier la vaisselle en attente du lavage prévu le lendemain ou le surlendemain. | Délicate et peu sale soit une quantité réduite de résidus peu adhérents :verres ou porcelain fragile. | Lavage très court en 30 minutes spécialement adapté à une faible charge de vaisselle quotidienne avec une quantité réduite de résidus non séchés et non gras. |
| Programmes | TREMPAGE | FRAGILE | RAPIDE 30 |
| Déroulement du programme. | prélavage froid | lavage 45°C | lavage 45°C |
| rincage | rinçage | ||
| rinçage chaud | rinçage chaud | ||
| à titre indicatif | sécchage par condenseur | sécchage court naturel | |
| Durée en min. | 15' | 60' - 75' | 30' |
| eau (L) | 4,5 | 16 | 11 |
| énergie (Kwh) | 0,02 | 0,95 | 0,8 |
Ces valeurs se réfèrent : - à des conditions normales d'utilisation avec des produits séparés (détergent, sel, produit de rinçage). - à des conditions d'utilisation de produits multifonction seulement. Elles peuvent varier en fonction de la charge, de la température de l'eau, du réglage de l'adoucisseur, de la présence de produit de rinçage et de la tension de l'alimentation.
Conseil :
Consultez le tableau des programmes, pages précédentes, pour déterminer celui dont vous avez besoin selon le type de vaisselle, la quantité et l'état des résidus alimentaires.
Départ immédiat d'un programme
Choisissez votre programme en tournant le sélecteur A. L'écran affiche la durée du programme sélectionné.
Appuyez sur "Départ" E, le programme commence.
Le voyant "Temps restant" s'allume.
L'écran vous informe du temps restant du programme au fur et à mesure de son avancement.
Durée du programme
Temps restant
Fin du programme
Lavage différé d'un programme
Programmez le départ différé, d'heure en heure (de 1 H à 12 H), en appuyant sur la touche "Lavage différé" B.
Validez en appuyant sur "Départ" E
L'écran décompte le temps en heures jusqu'au départ du programme.
Attente lavage différé
Remarque :
La sécurité électrique de l'appareil, à l'ouverture ou à la fermeture de la porte, peut provoquer un bref allumage des voyants, même si le sélecteur est positionné sur "Arrêt". Ce phénomène n'affecte pas le fonctionnement de votre appareil.
Selon le besoin et en particulier suite à un réglage de l'adoucisseur, le programme peut débuter par trois minutes de régénération des résines. Cette phase s'effectue sans bruit.
Arrêt de l'appareil
Lorsque le programme est terminé, tournez le sélecteur sur la position "Arrêt".
Annulation d'un programme
Appuyez sur la touche "Départ/Annulation" pendant quelques secondes. Le voyant temps est éteint ; vous pouvez reprogrammer.
Hygiene plus :
Par cette touche, votre lave-vaisselle optimise le cycle de lavage en fonction des caractéristiques spécifiques des tablettes multifonctions et assure un traitement antibactérien de votre vaisselle.
HYGIENE PLUS
Nettoyage des filtres à déchets
Le système de filtration est composé de plusieurs éléments :
A - Le filtre à déchets. B - Le grand filtre principal. C - Le micro-filtre.
Les filtres sont situés au centre de la cuve et doivent être nettoyés régulièrement pour obtenir un résultat de lavage optimal.
Actions :
① Avant le démontage des filtres, retirez les déchets posés sur le grand filtre principal à l'aide d'une éponge pour éviter que ces déchets ne bouchent les bras d'aspersion. Orientez le bras comme sur le dessin (Fig. 14). ② Dévissez d'un quart de tour le filtre à déchets puis retirez-le A. ③ Retirez le filtre principal B. ④ Retirez le tamis micro-filtre C.
Nettoyez soigneusement les filtres A, B et C sous l'eau courante (Fig. 15).
Remontage :
Procédez dans l'ordre inverse en positionnant les filtres C, B puis A.
Important : N'oubliez pas
N'oubliez pas de verrouiller le filtre à déchets en le tournant d'un quart de tour bien à fond.
(3)
(4) Fig. 14
(5) A
C Fig. 15
Périodiquement
Effectuez tous les 3 ou 4 mois un programme spécial d'entretien sans vaisselle pour éliminer tout dépôt éventuel, avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce.
Important :
Conservez ce produit hors de portée des enfants.
Arrêt prolongé
Nettoyez complètement votre lave-vaisselle, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.
Maintenez votre lave-vaisselle hors gel.
Conseil :
Ne pas employer les poudres abrasives, les éponges métalliques et les produits à base d'alcool ou de diluant. Utilisez un chiffon ou une éponge.
En cas de déménagement, pour éviter que de l'eau s'écoule, effectuez au préalable un programme de trempage.
Entretien courant
Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.
L'expertise des professionnelles au service des particuliers
Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.
Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.
- Récapitulatif des défauts
| d01 : défaut d'alimentation eau (robinet) | d07 : défaut Débordement / Antifuite |
| d02 : défaut vidange | d08 : défaut de distribution arrosage |
| d03 : défaut de chauffage | d11 : défaut capteur de pression |
| d04 : défaut température | d12 : défaut replissage (détection entrée eau) |
| d05 : défaut moteur | d13 : défaut de chauffage |
| d06 : défaut moteur | d14 : mauvais raccordement vidange ou débit et robinet insuffisant. |
Conseil :
Lorsqu'un des défauts ci-dessus est survenu et en cas d'appel à un dépanneur, n'oubliez pas de lui communiquer le message affiché (d01, d02...) afin de lui faciliter la tâche.
| Problème | Causes possibles | Que faire? |
| La portetretombe lourdement à l'ouverture (modèle intégrable) | - ressorts de portepas assez tendus pour compenser le poids du panneau. | - serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant. |
| La porte ouverte ne reste pas à l'horizontal ou remonte trop rapidement (modèle intégrable) | - ressorts de portetrop tendus. | - desserrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant. |
| - absence de panneau bois. | - équiper l'appareil d'un pan-neau bois (panneau agglo si provisoire), et régler les res-sorts. | |
| La portet"accroche" à la ferme-ture | - appareil bancel | - réglez les pieds. |
| - portemal centrefée par rapport à la cuve. | - recentrer en réglient les pieds AR. | |
| Le panier supérieur ne tient pas en position haute | - mauvaise manipulation (le panier est tiré trop vite vers le haut). | - manœuvrer plus progressive-ment (voir notice), un côte puis l'autre. |
| Petite fuite autour ou sous l'ap-pareil(déplacer l'appareil pour mistréslocaliser la fuite) | - fuite au robinet. | - vérifier présence joint et res-serrer écrou. |
| - fuite provenant de l'appareil.(cf tableau défaut 07). | - fermer l'arrivée d'eau et appeler un technicien. | |
| Petite fuite à la porte | - appareil bancel, pas de niveau. | - ajuster les pieds régables. |
| - portemal centrefée par rapport à la cuve. | - régler les pieds AR |
Les voyants
| Problème | Causes possibles | Que faire? |
| Levoyant Sel ne s'éteint pas | -absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur. | -faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessitant pas de sel, le voyant reste allumé en permanence. |
| Lesvoyants s'allument tous les uns après les autres | -programmation erronée. | -annuler la programmation en cours en appuyant 3 sec. sur la touche début, puis refaire une nouvelle programmation. |
| Unvoyant clignote, le programme ne démarre pas. | -mauvaise position du sélecteur de programme (entre 2 crans). | -positionner le sélecteur en face du programme. |
Lie à la programmation, affichage
| Problème | Causes possibles | Que faire? |
| Le cycle dure trop longtemps. | - les programmes économes en énergie durable plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage. | - utiliser ces programmes de préférence de nuit, quand la durée et le délatei de fin ne sont pas importants. |
| L'appareil fait disjoncter | - ampérage insuffisant pour allermenter tous les apparêils en service simultanément. - défaut interne à l'appareil. | - vérifier ampérage de la prise (10A mini) et capacité du compteur. - appeler un technicien. |
| L'appareil ne démarre pas | - absence de tension secteur sur la prise. - robinet fermé. (cf tableau défaut 01). - tuyau d'alimentation plié. - erreur sélection et blocage programme. - appui trop long (>2") sur bouton départ. - apparéil en sécurité (anti-fuite). (cf tableau défaut 07). | - vérifier prise et fissible - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur Départ et reprogrammer. - faire juste une impulsion sur touche Départ pour lancer le programme. - appeler un technicien. |
| Problème | Causes possibles | Que faire? |
| L'appareil ne redémarre pas | - ouverture de la porte en cours de cycle de lavage. | - attendre la fin de la temporisa-tion de reprise de cycle (gestion interne réalisée par l'appareil). |
| L'appareil ne vidange pas(cf tableau défaut 02). | - opercule sur siphon d'évier non retire.- - tuyau vidange coudé. - filtres totalement obstrués. - pompé bloquée. | - restirer l'opercule. - vérifier passage correct du tuyau derrière l'appareil. - démonter et nettoyer les filtres et le puits de vidange. - relancer un programme trem-page. Si défaut persiste, appe-ler un technicien. |
| L'appareil est bloqué(cf tableau défaut 14). | - installation de vidange non conforme : vidange trop basse ou tuyau trop,enforcé. -syphonnage : l'appareil vidange en même temps qu'il remplit. | - respecter les cotes d'installa-tion de la canne de vidange. |
Mauvais résultat de lavage
| Problème | Causes possibles | Que faire ? |
| Traces alimentaires, redéposi-tions, "grains de sable" dans les verres | -VAISSELLE mal disposée (mas-quée par autre piece plus grande ou située au-dessous, pièces accollées, emboîtées).-moulinet supérieur bloqué par couvert, plat..-filtre mal verrouillé se soulève pendant le lavage.-tamis microfiltre encrassé.-Une ou plusieurs ouïes de moulinet bouchées. | - bien ranger la VAisselle, utiliser les zones et accessoires les mistrs adaptés à chaque type de pieces (voir notice).-vérifier libre rotation du moulinet (fil gabarit), régler le panier en position haute si besoin.-vérifier placage et verrouillage du filtre (le tourner "à fond" vers la droite).-démonter et nettoyer tous les filtrres (à l'eau tiège), y compris le tamis (1 fois par mois).-démonter le moulinet en tournant le levier d'un quart de tour et le nettoyer sous le robi-net (n'utilisez aucun ustensile qui pourrait déterminer les ouïes). Remonter le moulinet. |
| Traces graisseuses | -dose lessive trop faible, les-sive peu performante, produit éventé.-programme mal adapté (trop BASSE T°, durée trop courte). | -augmenter la dose, essayer une autre dessive.-choisiser programme avec tem-pérature supérieure. |
MAUVAIS RÉSULTAT DE LAVAGE
| Traces blanches identities natures des traces) | - pellicule calcaire (s'enlève au vinaigre). | - vérifier présence de sel dans réservoir (voyant éteint = OK). |
| - traces de sel (gout salé sur vaisselle). | - vérifier durété de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin. | |
| - eau trop dure pour une utilisation dessive "4 en 1" sans rajout de sel. | ||
| - vérifier la bonne fermeture du bouchon de pot à sel. | ||
| Traces blanches identities natures des traces) | - opalisation du verre par eau trop douce (ne s'efface pas). | - vérifier durété de l'eau au robinet et régler correctement l'adoucisseur. Certaines lessi-ves en pastilles sont plus agressives sur verres et décorrs (changer de produit, utiliser si besoin un produit protecteur). |
| Traces colorées (thé, vin, café) | - pièces de vaisselle mal dispos-sées. | - orienter les creux des réci-pients vers les jets. |
| - dose lessive insuffisante ou lessive pas assez performante. | - augmenter la dose, essayer une autre lessive. | |
| - programme trop BASSE tempé-rature. | - désir un programme mistrés-adapté avec une température plus élevé. | |
| - si vous utilisez un produit mul-tifonction. | - utilisez l'options "4 " en 1" (selon modele). | |
| Traces de coulures ou gouttes sur verres | - manque produit de rinceage ou dose insuffisante. | - vérifier voyant et remplir complètement le réservoir, régler le doseur si nécessaire à posi-tion supérieure. |
| - produit de rinceage périmé ou inefficace. | - remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide). | |
| - si vous utilisez un produit multifonction. | - Utilisez l'options "4 en 1" avec réglage privilégiant le séchage (paramétrage du menu - selon modele). | |
| Traces séchéées sur verres, net- tete insuffisante. | - si vous utilisez un produit multifonction. | - Utilisez l'options "4 en 1" avec réglage privilégiant la brillance (paramétrage du menu - selon modele). |
Mauvais fonctionnement
| Problème | Causes possibles | Que faire? |
| Remplissage en permanence | - (cf tableau défaut 12). orifice vidange située trop bas par rapport à l'appareil. | - canne de vidange tombée au sol. |
| Beaucoup de déchets sur le grand filtre en fin de cycle. | - les filtres et le puits de vidange sont bouchés par excès de salissures. | - démonter et nettoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assistes avant de lesmettre dans le lave-vaisse. |
| Traces de rouille sur inox | - qualité inox (couteaux particulier) non adaptés au lavage en machine. | - utiliser couverts "spécial lave-vaisse". - vérifieronne fermeture du bouchon pot à sel. |
Mauvais résultat de séchage
| Problème | Causes possibles | Que faire? |
| Nombres gouttes sur les verres | - manque produit de rinceage ou dose insuffisante.- la dose n'est pas distribuée.- positionnement de vaisse. | - vérifier voyant et replir complètement le réservoir.- si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien.- pour atténuer le phénomène, désposer la vaisse de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes. |
| Gouttes sur vaisse en plasti-que, revêtement tétal... | - ces articles isolants ont une faible masse calorifique. | - les/disposer au moins en privi-égiant si possible le panier supérieur. |
| Moins bon séchage en pro-gramme rapide | - sur les programmes rapide, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum. | - sélectionner un programme rapide à bon escient ou laisser la porte entre-ouverte quel-ques minutes. |
| Condensation sur parois de la contre-porte ou de la cuve. | - de la condensation peut se produit sur les parois, notamment après refroidissement(l'isolation phonique renforce le phénomène). |
Interventions
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (voir Fig. 16).
Pièces d'origine
Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
- Pour en savoir plus sur tous les produits de la marque :
informations, conseils, les points de vente, les spécialistes après-vente.
- Pour communiquer :
Nous sommes à l'écoute de toutes vos remarques, suggestions et propositions, auxquelles nous vous répondrons personnellement.
Vous pouvez nous écrire :
Service Consommateurs VEDETTE BP 9526
95069 CERGY PONTOISE CEDEX
ou nous téléphoner au :
0892 02 88 02, 0,337 € TTC / min à partir d'un poste fixe.
Tarif en vigueur au 1er avril 2004.
Données communes
- Capacité de lavage : 12 couverts normalisés. Rangement de la vaisselle - fig. A, B, C (voir page suivante).
- Chargement effectué selon les indications de la page suivante, sans clayettes latérales, sans fil à verre, et avec 5 supports tasses/soucoupes (4 pour 12 soucoupes et 1 pour 2 tasses).
- Réglage du panier supérieur en position basse.
- Réglage du distributeur de produit de rinçage
- Réglage de l'adoucisseur H2
Pour obtenir des informations détaillées concernant les tests comparatifs portant sur le degré de salissure, le type de vaisselle et de couverts, etc., contactez le fabricant de l'appareil avant le début des tests.

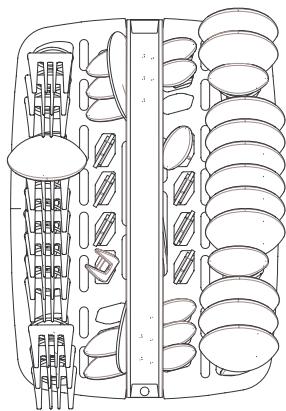

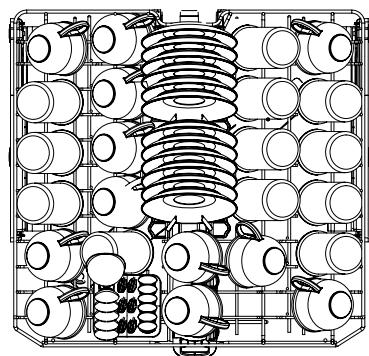

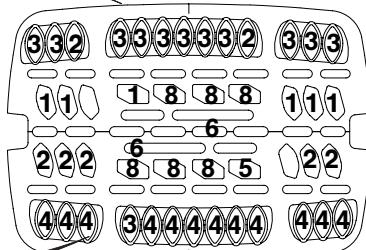

Essais selon la norme EN 50242
- Programme préconisé : “Eco” - Dosage du produit de lavage : 30 g de lessive B
Nota : cas des essais avec pastille multifonction :
- Vérifier le bon réglage de l'adoucisseur H0, H1 ou H2 selon la dureté de l'eau.
- Tirer le tiroir du distributeur à lessive et mettre la pastille dans le compartiment intérieur.
- Choisir l'option "HYGIENE PLUS" au tableau de commande.
