VLH727 - Lave-vaisselle VEDETTE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lave-vaisselle
Capacité	12 à 15 couverts
Nombre de programmes	5 à 8 programmes
Consommation d'eau	10 à 15 litres par cycle
Consommation énergétique	Classe A à A++
Niveau sonore	45 à 55 dB
Type d'installation	Encastrable ou pose libre
Type de séchage	Condensation
Type de commande	Électronique ou mécanique
Affichage	LED ou écran digital
Départ différé	Oui, jusqu'à 24 heures
Protection anti-fuite	Oui
Panier réglable	Oui
Programme rapide	Oui
Fonction demi-charge	Oui
Type de filtre	Auto-nettoyant

FOIRE AUX QUESTIONS - VLH727 VEDETTE

Comment puis-je résoudre un problème de démarrage de la VEDETTE VLH727 ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le bouton de mise sous tension est bien en position 'ON'.

Que faire si la machine ne lave pas correctement ?

Vérifiez que vous n'avez pas surchargé le tambour et que les filtres ne sont pas obstrués. Assurez-vous également d'utiliser la bonne quantité de lessive.

Pourquoi ma VEDETTE VLH727 fait-elle un bruit anormal pendant le lavage ?

Un bruit anormal peut être causé par des objets coincés dans le tambour ou des pièces desserrées. Vérifiez le tambour et assurez-vous qu'il n'y a rien à l'intérieur.

Comment nettoyer le filtre de la VEDETTE VLH727 ?

Pour nettoyer le filtre, débranchez l'appareil, retirez le panneau d'accès au filtre, nettoyez le filtre sous l'eau courante, puis remettez-le en place.

Que faire si l'eau ne s'écoule pas correctement ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué et que le siphon est propre. Assurez-vous également que le programme de lavage est correctement sélectionné.

Comment régler la température de lavage sur la VEDETTE VLH727 ?

Utilisez le bouton de sélection de température sur le panneau de commande pour choisir la température souhaitée avant de démarrer le cycle de lavage.

Pourquoi la machine affiche-t-elle un code d'erreur ?

Les codes d'erreur peuvent indiquer divers problèmes. Reportez-vous au manuel d'utilisation pour des explications détaillées sur chaque code et les solutions possibles.

Comment entretenir ma VEDETTE VLH727 pour prolonger sa durée de vie ?

Nettoyez régulièrement le filtre, vérifiez et nettoyez les tuyaux, et effectuez un cycle de lavage à vide à haute température avec un produit de nettoyage pour machine à laver.

Que faire si la porte de la machine ne s'ouvre pas ?

Assurez-vous que le cycle de lavage est terminé et que l'appareil est débranché. La porte peut également être bloquée si l'eau n'a pas été complètement évacuée.

MODE D'EMPLOI VLH727 VEDETTE

Vou venez d'acquerir un Lave-vaiselle VEDETTE et nous vous en remercions.

Fort de toute cette expérience que nous avons accumulée au fil des années, nous avonsçu cet apparéil pour vous faciliter la vie en vous important performances, simplicité d'utilisation et qualité.

Vous trouvez également dans la gamme des produits VEDETTE, un vaste choix de lave-linge, de sèche-linge, de lave-vaisselle, de cuisinières, de réfrigerateurs et congélateurs que vous pourrez coordonnner à votre Lave-vaisselle VEDETTE.

Bien entendu, dans un souci permanent de satisfaire le dernier possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et retrouvEZ-nous aussi sur notre site www.Vedette.fr sur lequel vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires.

VEDETTE

Mérite votre confiance

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :Avant de me

Avant de mettre votre apparéil en route, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

SOMMAIRE

1/ A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 4
  Protection de l'environnement 5
  Lavage economique et ecologique 5

2/ DESCRIPTION DE VOTRE APPAREIL

• Présentation générale du lave-vaisselle 6
• Présentation du bandeau de commande 7

3/INFORMATIONS

• La durée de l'eau en France 8

4/ A FAIRE AVANT LA PREMIERE UTILISATION

• Mesurez la durée de l'eau et choix du détergent 9
  Tableau de durée 9

5/ PRODUITS LESSIVELS ET REGLAGES DE L'ADOUCISSEUR

Pour les produits classiques 10
Pour les produits multifonctions : utilisation de la touche "4 en 1" 11

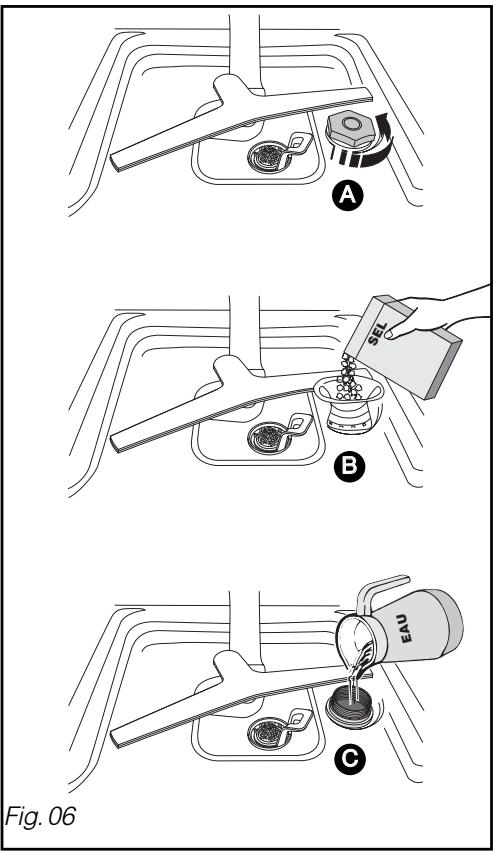

6/ CHARGEMENT DU SEL REGGENERANT 12

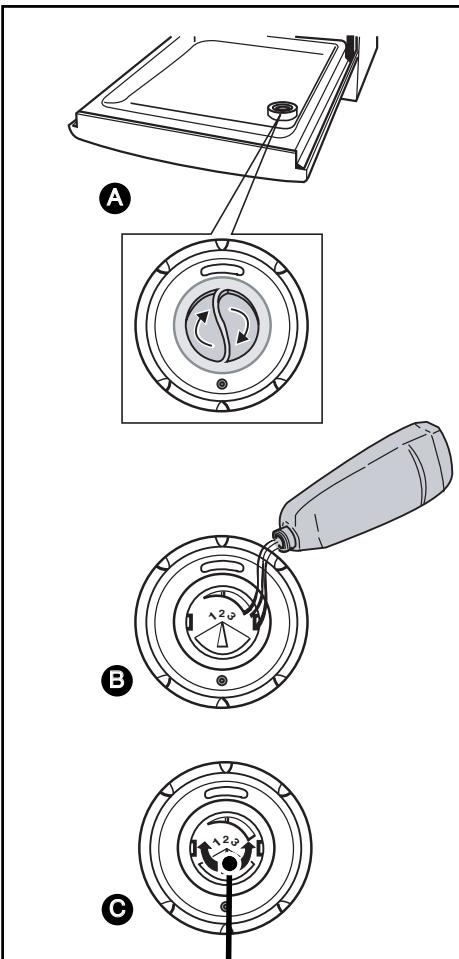

7/ CHARGEMENT DU PRODUIT DE RINÇAGE 13

8/ EQUIPEMENT DE VOTRE LAVE-VAISSELLE

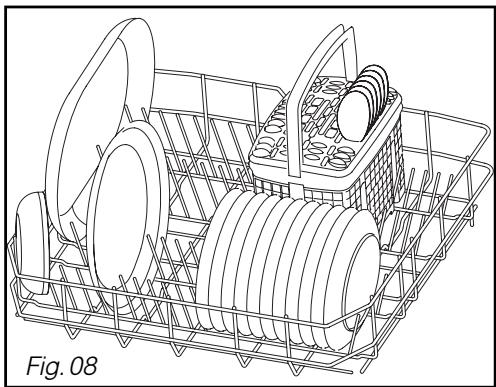

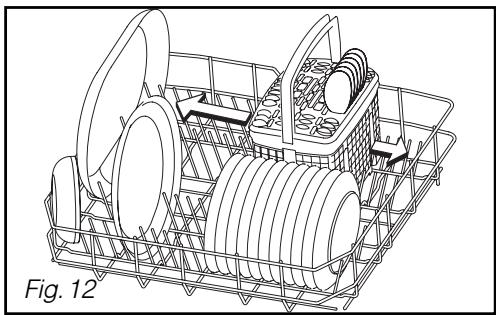

Le panier inférieur 14
Le panier supérieur 15

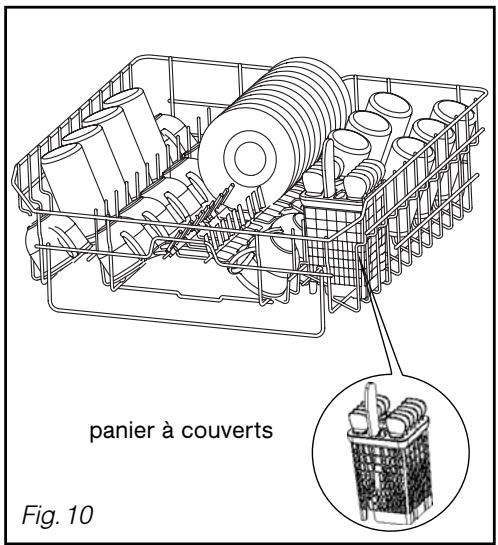

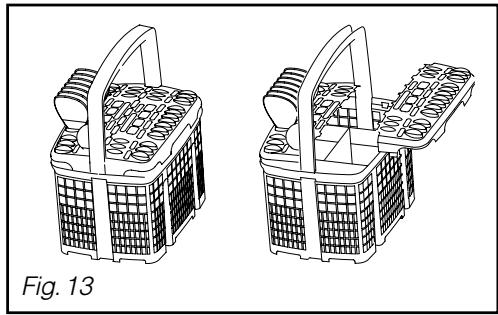

Le panier à couverts 16

9/LESSECURITIESDEVOTRE LAVE-VAISSELLE 17

10/LES PROGRAMMES DE LAVAGE 18

11/ LA PROGRAMMATION

• Présentation du bandeau de commande 20

12/ NETTOYAGE DE VOTRE APPAREIL

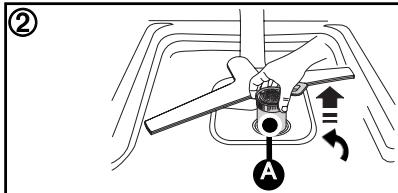

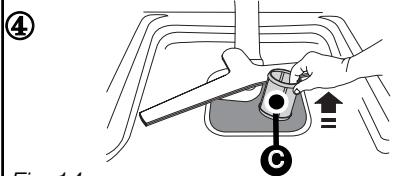

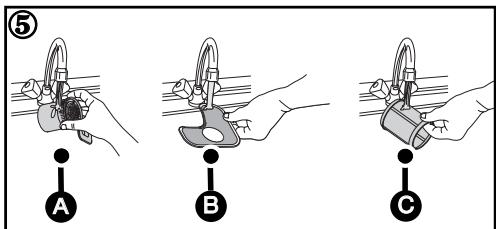

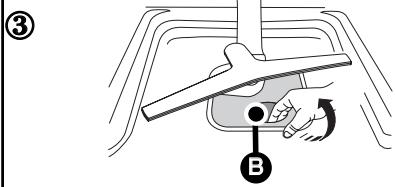

Nettoyage des filtrés à déchets 22

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT 24

14/ SERVICE APRÉS-VENTE

Interventions 29
- Relations consommateurs 29

Conserve cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre apparéil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

- CONSIGNES DE SECURITE

Installation

-A la reception de l'appareil,deballez-le ou faites le déballer immédiatement. Vérifié que votre apparéil n'aït pas subi de dégats pendant le transport.Faites les évientuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
Ne branchez jamais un apparéil endommagé. Si vous apparéil est endommagé, adressez-vous à votre revendeur.
- Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation.
- Pendant toute la durée de l'installation, le lavevaisselle doit être maintainu débranché du secteur.
- Les données de branchements électriques indiquées sur la plaque signalétique de votre apparéil, et celles du secteur doivent correspondre.
- Une fois votre apparéil installé, la prise doit rester accessible.
- Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
- Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés.
-Votre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
- Les parois du lave-vaisselle ne doivent enaucun cas etre percees.

- Sécurité des enfants

• Cet apparéil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.
  -Eloignez les jeunes enfants de I'appareil pendant son fonctionnement.
• Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrémement dangereux s'ilts sont ingérés. Evitez le contact avec la peau et les yeux. Assurez vous que le réservoir est vide à la fin du cycle de lavage.
• Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'àu moment de démarrer le programme de lavage.
• L'eau de votre lave-vaiselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte.
• Ne permettez pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte.
• ÀpRES avoir déballé votre apparéil, laissez les emballages hors de portée des enfants.
  Tenez tous les matériaux d'emballage hors de portée des enfants (ex.: sacs en plastique, polystyrene etc.) car ils peuvent etre dangereux pour les enfants: Risque d'étouffement.

- Utilisation

• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• N'utilisez que des produits spécialement concus pour votre lave-vaisse (Sel adoucissant, détermgent et produit de rincege).

1/ A L'ATTENTION DE L'UTILISATEUR

• Evitez dans la mesure du possible d'ouvrir la porte du lave-vaiselle lors de son fonctionnement, en particulier au cours des phases de chauffe, car il en sort de la vapeur brûlante ou de l'eau chaude pour rait vous éclabousser. Le lave-vaiselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.
• N'utilisez jamais de dissolvants chimiques dans votre apparéil, car cela pourrait occasionner un risque d'explosion.
• Fermez toujours la porte de votre apparéil après avoir chargé ou sorti de la vaisse.
• Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre apparéil.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
• Débranchez votre apparéil avant toute intervention technique.
• Evitez de placer votre apparéil à proximé immediate d'un apparéil de cuisson ou de chauffage, ici afin d'éviter tout risque de dommage d'à la chaleur;
• N'introduisez pas dans votre lave-vaisselle des articles qui ne sont pas certifiés pour le lavage en machine.
• Si vous avez retire une piece de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes évientuels de produit de lavage
• En cas de panne, n'essayez jamais de réparer votre apparéil vous-même. Les réparations effectues par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.

PROTECTION DE L'ENVIRONNEMENT

Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre apparéil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que dans les pays de l'Union Européenne les apparéils usagés ne doivent pas être melangés avec d'autres déchets. Le recyclage des apparéils qu'organise votre fabricant sera ainsi réalisé dans les(\$)meilleures conditions, conformément à la directive Européenne 2002/96/CE sur les déchets d'équipements électriques et

électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparèils usages les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

LAVAGE ÉCONOMIQUE ET ÉCOLOGIQUE

• Débarrasssez votre vaisselle des restes d'aliments (os, pépins...).
• Ne prélavez pas votre vaisse à la main (consommation d'eau inutile).
• Exploitez pleinement les capacités de votre lave-vaiselle. Le lavage sera économique et écologique.
• Choisissez toujours un programme de lavage adapté au type de vaisse et en fonction de son degré de salissures.
• Evitez les surdosages de détergents, de sel régencerant et de liquide de rincege. Observe les recommendations inscrites dans ce guide (pages 8-9-10-11-12-13) ainsi que les indications mentionnées sur les emballages de produits.
• Assurez-vous du bon réglage de l'adoucisseur d'eau (voir pages 10-11).

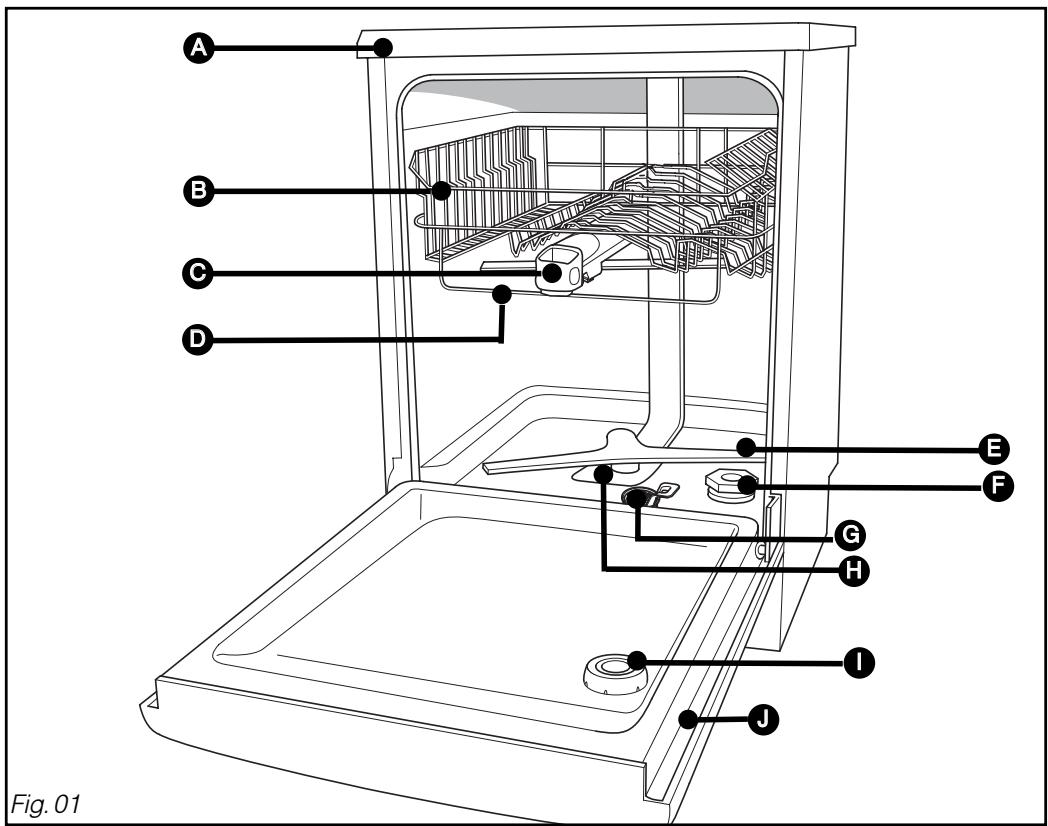

- PRESENTATION GENERALE DU LAVE-VAISSELLE

A Dessus amovable

F Réservoir à sel régénérant

Panier supérieur

Filtre à déchets

Distributeur de produits de lavage

Filtre principal

Fil gabarit anti-blocage

Distributeur de produit de rinceage

3 Bras d'aspersion inférieur

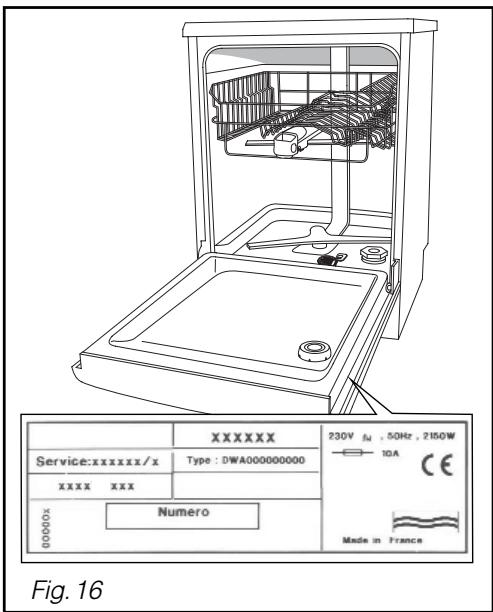

Plaque signalétique (Réf. S.A.V)

Conseil :

Ce guide d'utilisation est valable pour plusieurs modèles. De légères différences de

détails et dépêquements peuvent apparaître entre votre apparéil et les descriptions générées.

- PRESENTATION DU BANDEAU DE COMMANDE

A Selecteur (3 fonctions) :

• Choix d'un programme : Tournez le sélecteur pour désirer votre programme.
• Menu : Tournez le sélecteur sur la position "Menu" pour acceder réglage de l'adoucisseur. (Reportez-vous au chapitre 5 / Produits lessiviels et réglage de l'adoucisseur).
• Arrêt : Tournez le sélecteur sur la position "Arrêt" lorsque le programme est terminé.

Lavage différé: Appuyez sur cette touche pour différer le départ du programme de 1 à 12 H.
L'écran vous indique la durée et le temps restant du programme.
Touche produit multifonction 4on1: Appuyez sur cette touche si vous utilisez des pastilles "4 en 1".

Départ/Annulation: Appuyez brievement sur cette touche pour démarrer votre programme.

En cas d'erreur, pour annuler une selection ou un programme en cours maintenez cette touche appuyée pendant 3 secondes.

Les voyants :

Sel :

allumé ; vous indique le manque de sel régéné-rant.

Liquide de rincage :

allumé ; vous indique le manque de produit de rençage.

Produit multifonction 4m - 1

allumé ; vous indique que votre lave-vaissselle est réglé pour utiliser les pastilles "4 en 1".

3/INFORMATIONS

Important : Pour que vo

Pour que vous lave vaisselle vous donne un résultat de lavage et de sechage impeccable et sans trace, vous doivent bien le régler, grâce au système d'adoucisement de l'eau qui fonctionne avec du sel régencerant.

LA DURETE DE L'EAU EN FRANCE

Légende	Dureté	hydrotimétique (TH) en degré français (°F)	adoucissement
	faible	TH < 15°F	non indispensable
	moyenne	25-40°F	sousaitable
	forte	40-55°F	recommdé
	très forté	55-70°F	independable

Le calcaire, l'eau de pluie en s'infiltrant dans le sol se charge de sels mineraux, certains mineraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l'efficacité de lavage du détergent, entartre le lave vaisselle et laisse des traces blanches sur la vaisselle.

Plus une eau est calcaire plus elle est dite «dure».

Selon la durée d'eau de votre ville, utilisez les produits les derniers adaptations.

Il existe plusieurs types de produits, comment désirsir :

Pour une vaisselle impeccable, préférez l'utilisation conjointe de produits classiques:

① Le produit de lavage pour un nettoyage parfait de la vaisse (poudre, liquide ou tablettes standards).
② Le Sel regénérant pour permettre le bon fonctionnement de l'adoucisseur d'eau de votre lave vaisselle.
③ Le liquide de rincege pour faciliter le séchage et eliminer les traces de goutte d'eau.

Important :

N'utilisez jamais de liquide pour vais-selle à la main.

Pour un comport d'utilisation et dans certaines conditions de durété d'eau seulement < 35°F les produits multifonction peuvent rendre superflue l'utilisation de liquide de rincage et ou de sel.

• Les "deux en un" contiennent des détergents, du liquide de rincage ou un agent faisant fonction de sel.

• Les "trois en un" contiennent des détergents et du liquide de rincage et un agent faisant fonction de sel.

• Les "quatre en un" contiennent en plus des additifs qui préviennent l'usage des verres de mauvaise qualité et ou préviennent les risques de corrosion de l'inox.

Important :Respectez les

Respectez les consignes du guide d'utilisation et les recommendations figurant sur l'emballage des détergents multifonction.

Conseil :

En cas de doute contactez le fabricant du détergent si la vaiselle est très mouillée à la fin du programme ou si des dépôts calculaires apparaissent.

4/ A FAIRE AVANT LA PREMIÈRE UTILISATION

- MESUREZ LA DURETE DE L'EAU ET CHOISISSEZ LE TYPE DE DÉTERGENT : CLASSIQUES OU MULTIFONCTION

Avant toute chose en un simple geste vous pouvez tester la teneur en calcaire de votre eau grâce à la bandelette-test livrée avec votre lave vaisselle ou vous renseigner auprès de votre service local de distribution des eaux pour connaître le degré de durété de votre eau.

• Laissez couler l'eau du robinet pendant quelques instants.
• Remplissez un verre d'eau.
  Trempez la bandelette sortie de son étui pendant 3 secondes.
• Attendez 1 minute, secouez et observez les couleurs pour connaître la durée de votre eau.

TABLEAU DE DURETE

Bandelette	□□□□□	■□□□□ ■□□□□	■□□□□	■□□□□	■□□□□	■□□□□
Dureté	0-10°F	10-25°F	25-40°F	40-55°F	55-70°F	>70°F
Eau	Non dure	Peu dure	Peu dure	Dure	Dure	Très dure
Adoucissement et usage de sel	Facultatif	Indispensable si produits classiques	Indispensable si produits classiques	Indispensable	Indispensable	Indispensable

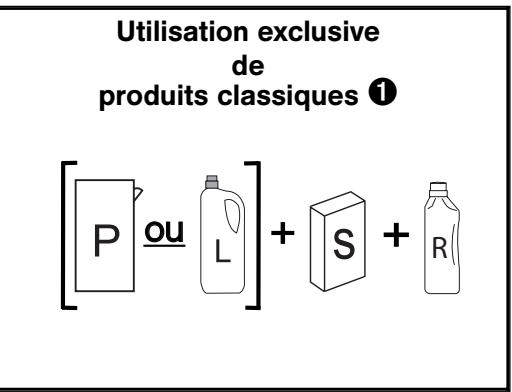

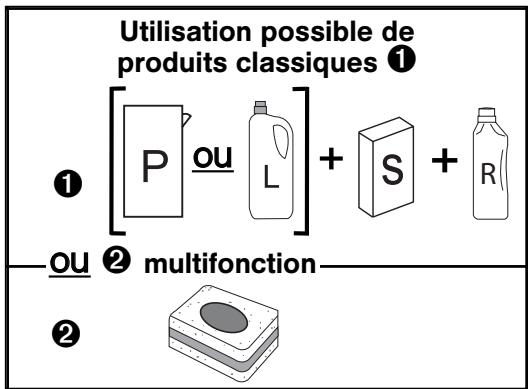

1 produits classiques :
P : détergent Poudre ou L : détergent Liquide + S : Sel régénérant + R : produit de Rincage
2 produits multifonction : pastilles “multifonction”

5/ PRODUITS LESSIVIELS ET REGLAGE DE L'ADOUCISSEUR

• Voiture apparéil doit être régle spécifique pour l'utilisation des produits classiques.

- Procedez comme suit au réglage de l'adoucisseur sur le tableau de commande :

-Tournez le sélecteur sur la position "Menu", l'écran affiche SEL pour vous indiquer que vous étes en mode réglage.
- Appuyez une fois sur la touche "Lavage différé", l'écran vous indique le réglage (réglage usine c3).
- Pour modifier ce réglage (selon la durée de l'eau) procédez par appuis successifs sur "Lavage différé". Chaque appui modifie le réglage. Reportez-vous au tableau ci-desso
-La validation du réglage est automatique à la sortie du menu ; sélecteur sur position programme ou arrêt.

	Bandelette	□□□□□	□□□□□	□□□□□	□□□□□	□□□□□	□□□□□
	Dureté	0-10°F	10-25°F	25-40°F	40-55°F	55-70°F	>70°F
Réglage	Produitsclassiques	c7	c1	c2	c3	c4	c5

Important : Il est très imp

• En cas de réglage trop faible risques de traces calcaires.
• En cas de réglage trop fort risque d'opalisation des verres.

En cas de déménagement, ajuster de nouveau le réglage de l'adoucisseur.

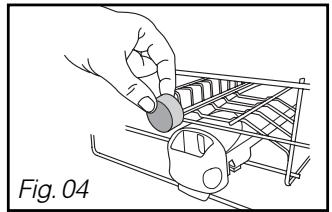

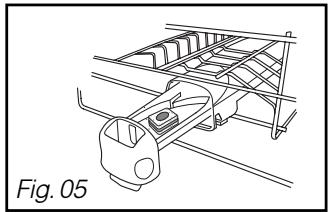

- Les pastilles classiques

non multifonction dans le compartmentement extérieur (Fig 04) ou pour un fonctionnement optimal, tirez le tiroir du distributeur et disposez la pastille. (Fig 05)

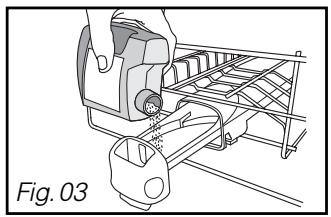

- Les poudres ou les liquides dans le tiroir du distributeur (Fig 03)

Remplissez au moins jusqu'à repère min. pour une vaissele peu sale et maxi pour une vaissele sale, en cas de vaissele très sale et pour les programmes avec prélavage, nous vous recommendons d'ajouter 5 g de lessive (une cuillère à dessert) dans la cuve de votre lave-vaissele conformément au tableau des programmes.

Important : Conservez ce

N'utilisez que des produits spécialement concus pour lave-vaissette.

5/ PRODUITS LESSIVIELS ET REGLAGE DE L'ADOUCISSEUR

- POUR LES PRODUITS MULTIFONCTION : UTILISATION DE LA TOUCHE

• Voiture apparéil peut être régle spécialément pour l'utilisation des produits multifonction dans le cas d'une durée d'eau < à 25^ F.

Conseil :

Pour很好地 répondre à la diversité des produits multifonctions, l'option 4en1 de votre lave-vaisselle propose deux régliages possibles, accessibles par le Menu.

«sech'net» (réglage d'origine) renforce le résultat de sechage en cas de performance moindre du produit multifonction de type “2 en 1”, “3 en 1” ou “4 en 1”.
«Transparence éclats» vous permet de privilégier la brillance de la vaisse quel que soit le type de produit multifonction utilisé.

- Procedez au réglage de l'adoucisseur

• Tournez le sélecteur sur la position "Menu", l'écran affiche SEL pour vous indiquer que vous étés en mode réglage.
• Appuyez une fois sur la touche "Lavage différé", l'écran vous indique le réglage (réglage usine c3).
• Pour utiliser les pastilles multifonction vous doivent modifier ce réglage. Pour cela procédez par appuiis successifs sur "Lavage différé" jusqu'à selectionner c0 ou c1 selon la durée de l'eau.

- Procedez eventuellement au réglage de l'options ④ en1

• Appuyez sur la touche 4 - 1 pour désir le réglage "Transparence Eclats".
• Réappuyez si vous souhaitez revenir au réglage "Sèch net".
  -La validation du réglage est automatique à la sortie du menu.

Lors de l'utilisation ultérieure de la touche 4 - 1 le réglage alors sélectionné sera automatiquement appliqué.

Bandelette	□□□□□	□□□□□
Dureté	0-10°F	10-25°F
Produits multifonction "Séch'net" (réglage d'origine)	□□●4en1	□□●4en1
Produits multifonction "Transparency Eclats"	□□●4en1	□□●4en1
○:voyant allumé fixe	□4en1:voyant clignotant	○:voyant éteint

réglage sortie d'usine: c3.

Important : Le réglage pr

Le réglage produits multifonction permet de désactiver les voyants d'alerte de produits de rincege et de sel uniquement sur c 0 et "4 en 1".

- Le chargement de la pastille multifonction

Pour facilitier le chargement de la lessive, le distributeur est situé en face avant du panier supérieur, Il est compatible avec tous les produits recommendés pour lave vaisse.

• Disposez la pastille dans le compartmentement extérieur (Fig 04 page précédente), ou pour un résultat optimal, tirez le tiroir du distributeur et disposez la pastille à l'intérieur. (Fig 05 page précédente).

-Fermezle distributeur.

6/ CHARGEMENT DU SEL REGGENERANT

Le chargement du sel regénérant (Fig. 06)

Important :

Utilisez du sel regénérant spécial lave-vaisselle, n'utilisez enaucun cas du sel de table ou du sel alimentaire qui risqueraient d'endommager votre apparéil.

A Devissez et enlevez le bouchon du réservoir de sel.
B Remplissez le réservoir avec du sel regénérant spécialement concu pour lave-vaisse. Utilisez l'entonnoir livre avec votre lavevaisselle.
La première fois, complétez avec de l'eau jusqu'au bord du réservoir.

- Repréage du niveau de sel régencerant :

Il s'éclaire lorsqu'il faut ajouter du sel. ÀpRES un replissage, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le replissage n'est pas complet) par exemple lors de la mise en service avec l'échantillon.

Il peut être désactivé comme indiqued dans le paragraphe "Pour les produits multifonction" tableau de réglage.

Important :

En cas de débordement du sel, il est recom-mandé d'enlever les cristaux de sel pour éviter les risques d'oxydation de la cuve et effectuez un programme de trempage.

Revissez bien à fond le bouchon du réservoir.

7/ CHARGEMENT DU PRODUIT DE RINCAGE

Le produit de rençage (Fig. 07)

Important :

Utilissez du produit de rinceage spécial lavevaisselle, il vous permettra d'obtenir unevaisselle seche et brillante.

3 Remplissez le réservoir de produit de rinceage à la mise en service jusqu'à affleurer le haut du levier de réglage.

Régliez si nécessaire, le réglage d'origine est 2. Àpres quelques cycles en cas de mauvais séchage ou de traces, augmenter le réglage en tournant le levier (fig 07 : repère 3 pour aug- menter

• Refermer bien à fond

- Repérage du niveau de liquide de rincege:

Il s'éCLAIRE lorsqu'il faut ajouter du produit. Il peut être désactivé comme indiqué dans le paragraphe "Pour les produits multifonction" tableau de réglage.

Important : En cas de dé

En cas de débordement du produit sur la porte lors du replissage, épongez l'excess pour éviter la formation de mousse.

Fig. 07

8/ EQUIPEMENT DE VOTRE LAVE-VAISSELL

Très important :

Vaiselle non appropriée pour le lavage en machine

• Les planches à découvert en bois,
• Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
• Les objets en étained et en cuivre,
  -La vaiselle et les couverts collés,
• Les couverts avec manches en bois, en corne ou en nacre,
• Porcelaine antique ou peinte à la main.

Lors d'achat de vaisse, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

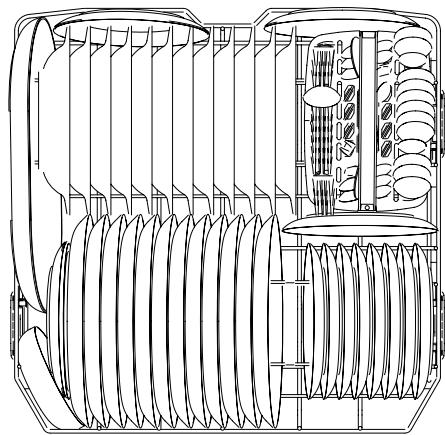

LE PANIER INFÉRIEUR

Disposez votre vaisse de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.

Placez les plats, les poèles de grand diamètre sur les côtés.

Evitez d'intercaler, d'acceler et de superposer les assiettes plates et creuses. (Fig. 08)

Les picots rabattables facilitent le rangement de vos grands recipients. (Fig. 09) (selon modulo).

Conseil :

Lorsque you rentrez le panier inférieur vérifie qu'aucun objet ne bute dans le fil gabarit du panier supérieur pour ne pas bloquer le moulinet.

Déchéancement de la vaisselle

Videz d'abord donne panier inférieur pour éviter de faire tomber d'eventuelles gouttes d'eau du panier supérieur sur le panier inférieur.

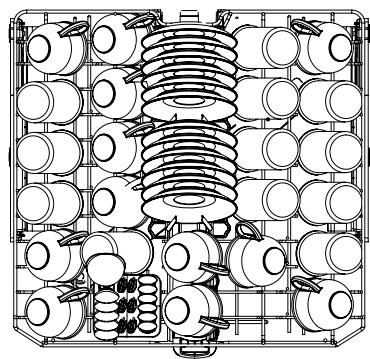

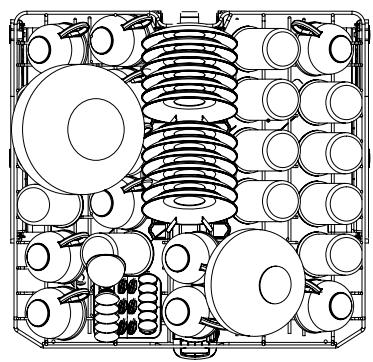

Ce panier est destiné plus particulièrement à receivevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc...

Rangez votre vaisselle de façon méthodique afin de=gagner de la place (rangée de verres, de tasses,de bolscetc...).

Vouspouvezrangeregalementtasses,louchesetc...surlesupportsescamotables (Fig.10)

Conseil :

Orientez le creux des verres, des taies bols vers le bas.

- Réglage en hauteur du panier supérieur

(selon modele)

Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier charge. (Fig. 11)

① Réglage en POSITION HAUTE :

Soulevez doucement votre panier de chaque côté jusqu'à enclenchement.

② Réglage en POSITION BASSE :

Soulevez vous panier à fond des deux côtés pour déverrouiller et raccompagne le ensuite jusqu'à la position)basse.

Important :

Vérifiéz que le réglage des deux glissières est à la même hauteur : panier à l'horizontale.

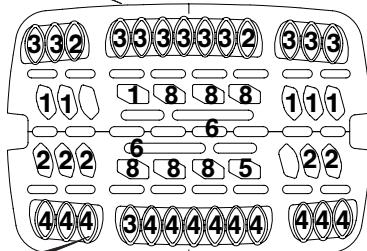

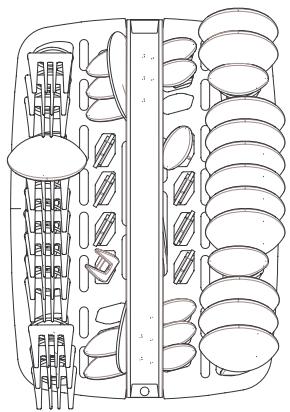

Le panier a couverts est coulissant pour vous permettre un chargement modulable.

Il peut être disposé à n'importe quel endroit du panier inférieur. Ainsi vous pouvez effectuer des chargements divers en fonction des pieces de vaisselle (Fig. 12).

Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est régliable, selon modèle).

Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné. (Fig. 13)

Pour un lavage et un séchage optimum, utilise ces grilles de séparation en totalité ou partiellement.

Orientez les manches de couverts vers le bas.

Important :

Pour des raisons de sécurité nous recommendons de-disposer les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d'accident).

Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.

Evitez de laver dans votre lave-vaiselle les couverts dotés d'un manche en corne.

Séparez l'argenterie des autres métaux en utilisant la grille de séparation.

9 / LES SECURITES DE VOTRE LAVE-VAISSELL

- Porte mal fermée

L'écran clignote lorsque la porte n'est pas ou mal fermée.

- Verrouillage accès programme

Pendant la durée du programme l'accès au sélecteur de programmes est automatiquement protégé contre les manipulations éventuelles. Il se déverrouille automatiquement à la fin du programme ou par annulation.

- La sécurité anti-debordement

Ce système active automatiquement la pompé de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.

La sécurité anti-fuite

Ce système interrompt l'alimentation d'eau si une fuite est détectee sous l'appareil.

Remarque:

Pour déverrouiller, appuyez sur la touche Départ/Annulation pendant trois secondes.

TABLEEAUDESPROGRAMMES

Type de vaisselle : - porcelain, cas-seroles, couverts, verres, etc...	Mixte	Mixte	Mixte
Quantité, type, état des résidus alimentaires.	Cycle très court (sans lessive) pour rincer et réhumidifier la vaisselle en attente du lavage prévu le lendemain ou le surlendomain.	Lavage très court en 30 minutes spécialement adapté à une faible charge de vaisselle quotidienne avec une quantité réduite de résidus non séchés et non gras.	Normalement sale Lavage en basse température, économique et particulièrement adapté aux lessives compactes - enzymatiques.
Programmes Déroulement du programme.	Trempage prélavage froid	Rapide 30'	Bio
		lavage 45°C	lavage 50°C
		rinçage	rinçage
		rinçage chaud 60°C	rinçage chaud
à titre indicatif		séchage court naturel	séchage par condenseur
Durée en min.	15'	30'	160'
eau (L)	4,5	12	16
énergie (Kwh)	0,02	0,8	1,05

Ces valeurs se refereient à des conditions normales d'utilisation avec des produits séparés (détergent, sel, produit de rincege). Elles peuvent varier en fonction de la charge, de la température, de la durée de l'eau, de l'utilisation de produits multifonctions ou de la tension d'alimentation.

10/LES PROGRAMMES DE LAVAGE

Mixte

Normalement sale soit une quantité normale de résidus adhérents et gras.

Programme long car plus economique en energie.

Résistante

Très sale. Grands plats et casseroles très sales, salissures cuites, graisses, friture, gratin, sauce etc..

Mixte

Normalement sale soit une quantité normale de résidus adhérents et gras.

Délicate

Délicate et peu sale soit une quantité réduite de résidus peu adhérents : verres ou porcelain fragile.

Eco

prélavage

lavage 55^

rinçage

rinçage chaud

sechage par condenseur

130

17

1.03

Intensif

prélavage chaud

lavage 70^

rinçage

rinçage chaud

sechage par

115

17

1.7

Normal

prélavage

lavage 60^

rinçage

rinçage chaud

séchage par

condenseur

90

17

1.5

Fragile

lavage 45^

rincage

rinçage chaud

sechage par

condenseur

70

16

1

- PRESENTATION DU BANDEAU DE COMMANDE

Conseil :

Consultez le tableau des programmes, pages précédentes, pour déterminer celui dont avez besoin selon le type de vaisse, la quantité et l'état des résidus alimentaires.

Départ immédiat d'un programme

Choisissez votre programme en tournant le selectorateur A. L'écran affiche la durée du programme sélectionné.

Appuyez sur "Départ" E, le programme commence.

Levoyant temps restant s'allume.

L'écran vous informe du temps restant du programme au fur et à mesure de l'avancement du programme.

Durée du programme

Temps restant

Fin du programme

220

Lavage différé d'un programme

Programmez le départ différé, d'heure en heures (1 H à 12 H), en appuyant sur la touche "Lavage différé" B

Validate en appuyant sur "Départ" E

L'écran décompte d'heure en heures jusqu'àu départ du programme.

Attente lavage différé

Remarque :

La sécurité électriche de porte, à l'ouverture ou à la fermeture, peut provoquer un bref allu-
de des voyants, même si le sélection est positionné sur "Arrêt". Ce phénomène n'affecte pas
actionnement de votre apparéil.

Selon le besoin et en particulier suite à un réglage de l'adoucisseur, le programme peut débuter par trois minutes de régénération des résines. Cette phase s'effectue sans bruit.

11 / LA PROGRAMMATION

- Arrêt de l'appareil

Lorsque que le programme est terminé, tournez le sélecteur sur la position "Arrêt".

Annulation d'un programme

Appuyez sur la touche "Départ Annulation" pendant quelques secondes. Levoyant temps est éteint ; vous pouvez reprogrammer.

- "4 en 1" Antibacterien :

Par cette touche,Vote lave-vaiselle optimise le cycle de lavage en fonction des caractéristiques specifiques des tablettes multifonctions et assure un traitement antibacterien de toute vaisselle.

12 / NETTOYAGE DE VOTRE APPAREIL

- NETTOYAGE DES Filtres A DECHETS

Le système de filtration est composé de plusieurs éléments :

A-Le filtré à déchets.
B - Le grand filtré principal.
- Le micro-filtre.

Les filtres sont situés au centre de la cuve et doivent être nettoyés régulierement pour obtenir un résultat de lavage optimal.

Actions:

1 Avant le demontage des filtres, retirez les déchets posés sur le grand filtre principal à l'aide d'une éponge pour éviter que ces déchets ne bouchent les bras d'aspersion. Orienter le moulinet comme sur le dessin. (Fig. 14)
② Dévissez d'un quart de tour le filtré à déchets puis le retirer A
③ Retirez le filtré principal B
4 Retirez le tamis micro filtré

⑤Nettoyez soigneusement les filtrés A,

B et C sous I'eau courante.

(Fig. 15)

Remontage :

Procedez dans l'ordre inverse en positionnant les filtres C B puis A.

Important :

N'oubliez pas de verrouiller le filtré à déchets en le tournant d'un quart de tour bien à fond.

A

B

C

Fig. 14

Fig. 15

12 / NETTOYAGE DE VOTRE APPAREIL

Périodiquement

Effectuez tous les 3 ou 4 mois, un programme spécial d'entretien sans vaisse pour éliminer tout dépôt évientuel, avec un produit de nettoyage spécial lave-vaisse vendu dans le commerce.

Important :

Conserve ce produit hors de portée des enfants.

- Arrêt prolongé

Nettoyez complètement votre lave-vaiselle, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.

Maintenez votre lave-vaisselle hors gel.

Conseil :

Ne pas employer les poudres abrasives, éponges metalliques, et les produits à base d'alcool, de diluant. Utilisez un chiffon ou une éponge.

En cas de déménagement, pour éviter que de l'eau s'écoule, effectuezAAPARAVANT un programme de trempage.

- Entretien courant

Pour préserver votre apparéil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos apparèils electroménagers et de vos cuisines.

Vou les trouverez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

- RECAPITULATIF DES DEFAULTS

↓ LED(s) clignotantes ← pour les modèles sans afficheur → LED(s) clignotantes ↓
●○○○	d01: défaut d'alimentation eau (robinet)	d07: défaut Débordement / Antifuite	●●●○
○●○○	d02: défaut vidange	d08: défaut de distribution arro-sage	○○○●
●●○○	d03: défaut de chauffage	d11: défaut capteur de pression	●●○●
○○●○	d04: défaut température	d12: défaut replissage (détection entrée eau)	○○●●
●○●○	d05: défaut moteur sous charge	d13: défaut de surchauffe	●○●●
○●●○	d06: défaut moteur sur charge	d14: défaut replissage pompe ou débit robinet d'eau insuffisant.	○●●●

A LA MISE EN SERVICE

Problème	Causes possibles	Que faire?
La porte retombe lourdement à l'ouverture (modèle intégrable)	- ressorts de porte pas assez tendus pour compenser le poids du panneau.	- serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
La porte ouverte ne reste pas à l'horizontal ou remonte trop rapidement (modèle intégrable)	- ressorts de porte trop tendus.	- desserrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
	- absence de panneau bois.	- équiper l'appareil d'un pan-neau bois (panneau agglo si provisoire), et régler les res-sorts.
La porte "accroche" à la ferme-ture	- appareil bancal	- réglez les pieds.
	- porte mal centrefée par rapport à la cuve.	- recentrer en réglient les pieds AR.
Le panier supérieur ne tient pas en position haute	- mauvaise manipulation (le panier est tiré trop vite vers le haut).	- manœuvrer plus progressive-ment (voir notice), un côte puis l'autre.
Petite fuite autour ou sous l'apareil	- fuite au robinet.	- vérifier présence joint et res-serrer écrou.
(déplacer l'appareil pour mistréux localiser la fuite)	- fuite provenant de l'appareil.	- fermer l'arrivée d'eau et appeler un technicien.
Petite fuite à la porte	- appareil bancal, pas de niveau.	- ajuster les pieds régables.
	- porte mal centrefée par rapport à la cuve.	- régler les pieds AR

13 / EN CAS D'ANOMALIES DE FONCTIONNEMENT

- LES VOYANTS

Problème	Causes possibles	Que faire?
Levoyant Sel ne s'éteint pas	-absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur.	-faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessitant pas de sel, le voyant reste allumé en permanence.
Lesvoyants s'allument tous les uns après les autres	-programmation erronée.	-annuler la programmation en cours en appuyant 3 sec. sur la touche début, puis refaire une nouvelle programmation.
Unvoyant clignote, le programme ne démarre pas.	-mauvaise position du sélecteur de programme (entre 2 crans).	-positionner le sélecteur en face du programme.

- LIE À LA PROGRAMMATION, AFFICHAGE

Problème	Causes possibles	Que faire?
Le cycle dure trop longtemps.	- les programmes économes en énergie durable plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage.	- utiliser ces programmes de préférence de nuit, quand la durée et le délatei de fin ne sont pas importants.
L'appareil fait disjoncter	- ampérage insuffisant pour allermenter tous les apparciels en service simultanément. - défaut interne à l'appareil.	- vérifier ampérage de la prise (10A mini) et capacité du compteur. - appeler un technicien.
L'appareil ne démarre pas	- absence de tension secteur sur la prise. - robinet fermé. (cf tableau défaut 01). - tuyau d'alimentation plié. - erreur sélection et blocage programme. - appui trop long (>2") sur bouton départ. - apparéil en sécurité (anti-fuite). (cf tableau défaut 07).	- vérifier prise et fissible - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur Départ et reprogrammer. - faire juste une impulsion sur touche Départ pour lancer le programme. - appeler un technicien.

13 / EN CAS D'ANOMALIES DE FONCTIONNEMENT

Problème	Causes possibles	Que faire?
L'appareil ne redémarre pas	- ouverture de la porte en cours de cycle de lavage.	- attendre la fin de la temporisa-tion de reprise de cycle (gestion interne réalisée par l'appareil).
L'appareil ne vidange pas(cf tableau défaut 02).	- opercule sur siphon d'évier non retire.- - tuyau vidange coudé. - filtres totalement obstrués. - pompé bloquée.	- restirer l'opercule. - vérifier passage correct du tuyau derrière l'appareil. - démonter et nettoyer les filtres et le puits de vidange. - reliancer un programme trem-page. Si défaut persiste, appe-ler un technicien.

MAUVAIS RÉSULTAT DE LAVAGE

Problème	Causes possibles	Que faire ?
Traces alimentaires, redéposi-tions, "grains de sable" dans les verres	-VAISSELLE mal disposée (mas-quée par autre piece plus grande ou située au-dessous, pièces accollées, emboîtées).-moulinet supérieur bloqué par couvert, plat..-filtre mal verrouillé se soulève pendant le lavage.-tamis microfiltre encrassé.-Une ou plusieurs ouïes de moulinet bouchées.	- bien ranger la vaiselle, utiliser les zones et accessoires les mistrs adaptés à chaque type de pieces (voir notice).-vérifier libre rotation du moulinet (fil gabarit), régler le panier en position haute si besoin.-vérifier placage et verrouillage du filtre (le tourner "à fond"vers la droite).-démonter et nettoyer tous les filtrres (à l'eau tiège), y compris le tamis (1 fois par mois).-démonter le moulinet en tour-nant le levier d'un quart de tour et le nettoyer sous le robi-net (n'utilisez aucun ustensile qui pourrait déterminer les ouïes). Remonter le moulinet.
Traces graisseuses	-dose lessive trop faible, les-sive peu performante, produit éventé.-programme mal adapté (trop BASSE T°, durée trop courte).	-augmenter la dose, essayer une autre dessive.-choisisr programme avec tem-pérature supérieure.

13 / EN CAS D'ANOMALIES DE FONCTIONNEMENT

MAUVAIS RÉSULTAT DE LAVAGE...

Traces blanches identities natures des traces)	- pellicule calcaire (s'enlève au vinaigre).	- vérifier présence de sel dans réservoir (voyant éteint = OK).
	- traces de sel (gout salé sur vaisselle).	- vérifier durété de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin.
		- eau trop dure pour une utilisation dessive "4 en 1" sans rajout de sel.
		- vérifier la bonne fermeture du bouchon de pot à sel.
Traces blanches identifiers nature des traces)	- opalisation du verre par eau trop douce (ne s'efface pas).	- vérifier durété de l'eau au robinet et régler correctement l'adoucisseur. Certaines lessi-ves en pastilles sont plus agressives sur verres et décorrs (changer de produit, utiliser si besoin un produit protecteur).
Traces colorées (thé, vin, café)	- pièces de vaisselle mal dispos-sées.	- orienter les creux des réci-pients vers les jets.
	- dose lessive insuffisante ou lessive pas assez performante.	- augmenter la dose, essayer une autre lessive.
	- programme trop BASSE tempé-rature.	- désir un programme mistrés-adapté avec une température plus élevé.
	- si vous utilisez un produit mul-tifonction.	- utilisez l'options "4 " en 1" (selon modele).
Traces de coulures ou gouttes sur verres	- manque produit de rinceage ou dose insuffisante.	- vérifier voyant et remplir complètement le réservoir, régler le doseur si nécessaire à posi-tion supérieure.
	- produit de rinceage périmé ou inefficace.	- remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide).
	- si vous utilisez un produit multifonction.	- Utilisez l'options "4 en 1" avec réglage privilégiant le séchage (paramétrage du menu - selon modele).
Traces séchéées sur verres, net- tete insuffisante.	- si vous utilisez un produit multifonction.	- Utilisez l'options "4 en 1" avec réglage privilégiant la brillance (paramétrage du menu - selon modele).

MAUVAIS FONCTIONNEMENT

Problème	Causes possibles	Que faire?
Remplissage en permanence	- (cf tableau défaut 12). orifice vidange située trop bas par rapport à l'appareil.	- canne de vidange tombée au sol.
Beaucoup de déchets sur le grand filtre en fin de cycle.	- les filtres et le puits de vidange sont bouchés par excès de salissures.	- démonter et nettoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assistes avant de lesmettre dans le lave-vaisse.
Traces de rouille sur inox	- qualité inox (couteaux particulier) non adaptés au lavage en machine.	- utiliser couverts "spécial lave-vaisse". - vérifieronne fermeture du bouchon pot à sel.

MAUVAIS RÉSULTAT DE SÉCHAGE

Problème	Causes possibles	Que faire?
Nombres gouttes sur les verres	- manque produit de rinceage ou dose insuffisante.- la dose n'est pas distribuée.- positionnement de vaisse.	- vérifier voyant et replir complètement le réservoir.- si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien.- pour atténuer le phénomène, désposer la vaisse de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes.
Gouttes sur vaisse en plasti-que, revêtement tétal...	- ces articles isolants ont une faible masse calorifique.	- les/disposer au moins en privi-égiant si possible le panier supérieur.
Moins bon séchage en pro-gramme rapide	- sur les programmes rapide, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum.	- sélectionner un programme rapide à bon escient ou laisser la porte entre-ouverte quel-ques minutes.
Condensation sur parois de la contre-porte ou de la cuve.	- de la condensation peut se produit sur les parois, notamment après refroidissement(l'isolation phonique renforce le phénomène).

- INTERVENTIONS

Les évventuelles interventions sur votre apparéil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionné la référence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (voir Fig. 16).

PIECES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détachées certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs VEDETTE BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0892 02 88 020,337€ TTC / min à partir d'un poste fixe

^* tarif en vigueur au 1er avril 2004.

• Service fourni par Brandt Customer Services, SAS au capital de 2.500.000 euros - 5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône - RCS Pontoise 440 303 303.

15 / INDICATIONS POUR LES LABORATOIRES D'ESSAIS

- Données communes

• Capacité de lavage 12 couverts normalisés
  -Rangement de la vaiselle -fig.A-B-C voir page suivante
• Chargement effectué selon les indications page suivante, sans clayettes latérales, sans fil verre, et 5 supports tasses/soucoupes (4 pour 12 soucoupes & 1 pour 2 tasses)
• Réglage panier supérieur position basse
• Réglage du distributeur du produit de rençage 3
  -Le réglage de l'adoucisseur

Pour obtenir des informations détaillées par rapport aux tests comparatifs portant sur le degré de salissure, le type de vaisse et de couvert etc..., contactez le fabricant de l'appareil avant le début des tests.

Essais selon la norme EN 50242 :

-Programme préconisé "Bio"
- Dosage du produit de lavage 30 g lessive B

Essais selon selon la methode mixte IEC 436/DIN 44990

-Programme préconise “Normal"
Dosage du produit de lavage 5+25g lessive B

Nota : cas des essais avec pastille multifonction :

• Vérifier le bon réglage de l'adoucisseur C ou ci selon la durée de l'eau.
  -Tirer te tiroir du distributeur à lessive etmettre la pastille dans le compartment interieur.
• Choiser l'option "4 en 1" au tableau de commande.

15 / INDICATIONS POUR LES LABORATOIRES D'ESSAIS

A

B

C

20/10-8-95278

20000000000000000000000000000000000000000000
