Installation instructions / Instructions d'installation / Instrucciones de instalación

Afin d'éviter une utilisation inappropriée veuillez lire ces instructions avant l'installation ou l'utilisation.

en, fr, es - US, CA, MX

Côte à côte 9
... sans cloison 9
... avec cloison .... 10

Outils et accessoires nécessaires....10

Outils....10
Autres 10

Préparation des appareils 11

Installation de la plaque de chauffage 11

Connexion des appareils....13

es....15

Cette trousse de juxtaposition doit être utilisée pour l'installation côte à côte des modèles suivants :

• K 18x1 Vi, K 19x1 Vi
• F 14x1 Vi, F 18x1 Vi, F 19x1 Vi
• KF 18x1 Vi, KF 19x1 Vi
• KWT 16x1 Vi

Avant de commencer l'installation

Veuillez lire toutes les instructions du présent manuel, ainsi que le manuel de votre appareil avant d'installer et d'utiliser l'appareil.

Comme le haut de cet appareil est lourd, il faut le fixer afin d'éviter qu'il se renverse.

Gardez les portes fermées jusqu'à ce que l'appareil soit complètement installé et fixé selon les directives d'installation.

Pour réduire les risques de blessures ou éviter d'endommager l'appareil, deux personnes doivent effectuer l'installation.

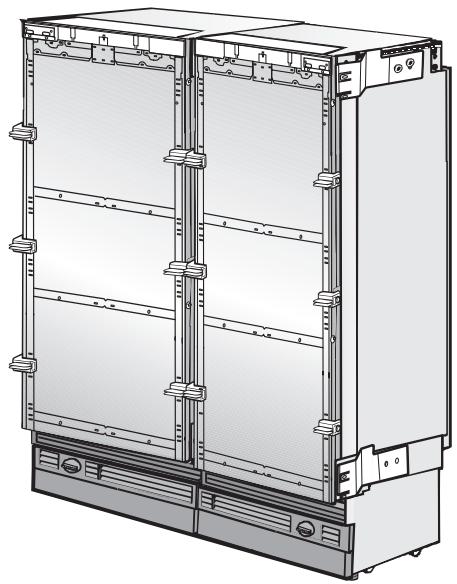

Côte à côte

... sans cloison

Si les appareils sont installés directement côte à côte (sans cloison), ils devront être fixés ensemble. Une plaque chauffante doit également être installée pour permettre d'éviter la formation de condensation et ne pas endommager les appareils.

L'installation de la plaque de chauffage augmentera la consommation énergétique.

... avec cloison

La cloison doit avoir une épaisseur d'au moins 58 po (16 mm).

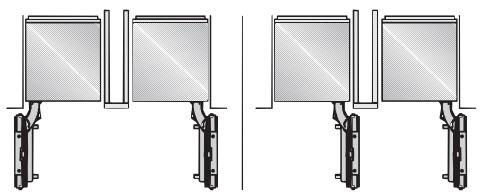

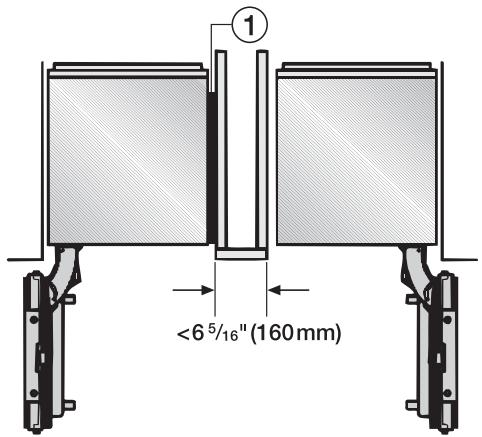

S'il y a entre deux appareils adjacents une cloison d'une épaisseur comprise entre ^5/8 po (16 mm) et 6^5/16 po (160 mm), alors chaque appareil doit être individuellement installé dans son propre emplacement (meuble) à l'aide des accessoires de montage fournis.

Dans ce cas, vous devez seulement utiliser la plaque de chauffage ① de la "trousse de juxtaposition" afin d'éviter la formation de condensation et de ne pas endommager les appareils.

L'installation de la plaque de chauffage augmentera la consommation énergétique.

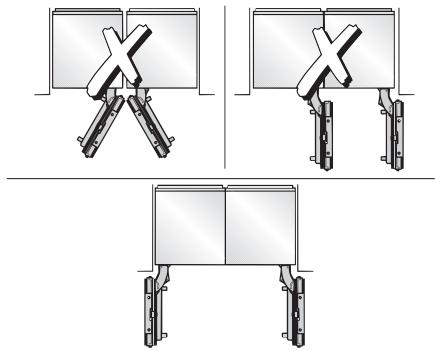

Lorsque vous relevez les dimensions pour la cloison sur le modèle 4, tenez compte de l'épaisseur de la partie avant des meubles ainsi que des poignées. De cette manière, les portes des appareils ne seront pas endommagées si elles sont ouvertes en même temps.

Outils et accessoires nécessaires

Outils

– un tournevis Torx T 20;
- une mèche Torx T 20 + un aimant de retenue;
- une clé ajustable.

Autres

• des mèches de plusieurs tailles, adaptées aux matériaux;
• une pièce de matériau fin (par ex. du linoléum) pour protéger le sol;
• du ruban adhésif.

Préparation des appareils

■ Placez les appareils côte à côte dans la position voulue.

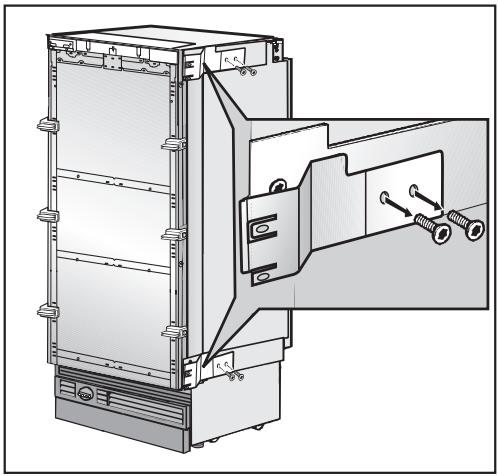

■ Retirez les attaches latérales situées sur le côté du meuble qui comporte la poignée.

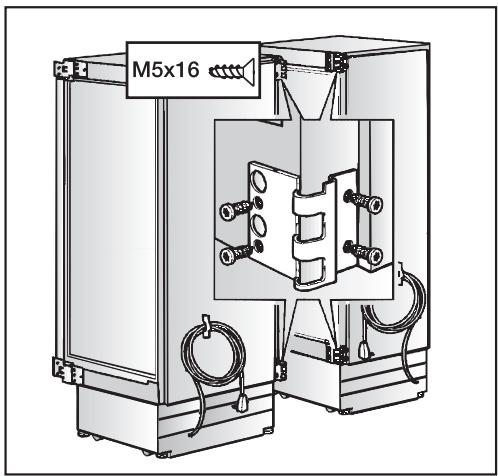

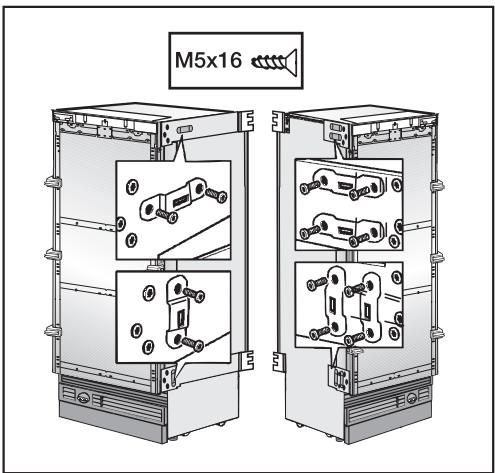

■ Vissez en position les demi-charnières de la trousse de juxtaposition sur les deux appareils.

■ Vissez les plaques latérales sur les deux appareils. Vérifiez ensuite la position des deux appareils.

Installation de la plaque de chauffage

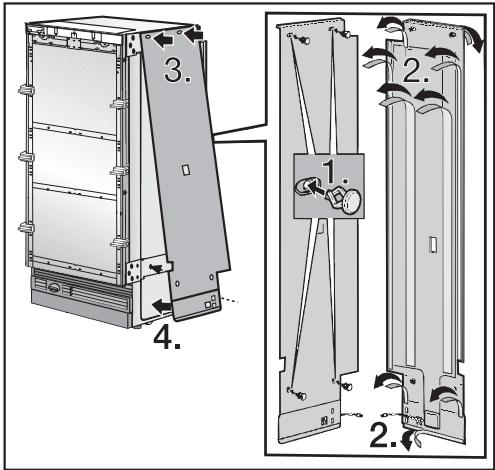

La plaque de chauffage doit être fixée sur la droite de l'appareil situé à gauche.

■ Placez les attaches dans les trous pré-usinés ①.

■ Retirez la pellicule protectrice du ruban adhésif ②.
■ Placez les attaches dans les trous supérieurs tout en maintenant la plaque de chauffage à distance du bas de l'appareil ③.
■ Appuyez sur la plaque de chauffage de bas en haut puis placez les attaches dans les trous inférieurs ④.

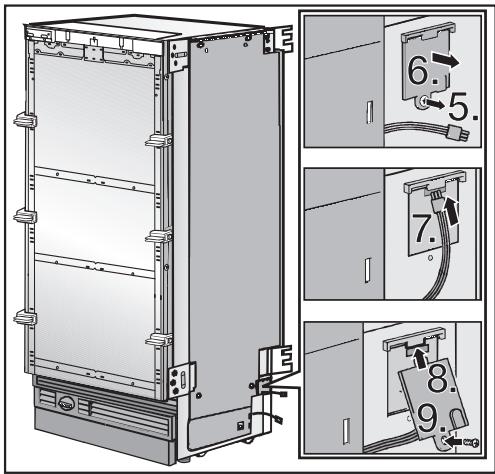

■ Dévissez les vis de la boîte de raccordement ⑤.
■ Ouvrez la boîte de raccordement ⑥.
■ Reliez le câble ⑦.
■ Replacez le couvercle de la boîte de raccordement ⑧.
■ Vissez de nouveau les vis de la boîte de raccordement ⑨.

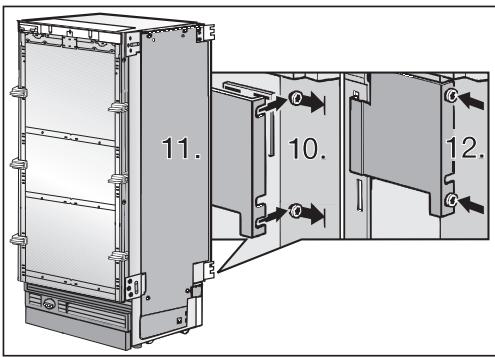

■ Desserrez les vis situées au bas de l'appareil ⑩. Ne les dévissez pas complètement.
■ Placez le couvercle qui protège le câble au-dessus de la plaque de chauffage et replacez les vis ⑪ par en-dessous.
■ Serrez les vis ⑫.

Connexion des appareils

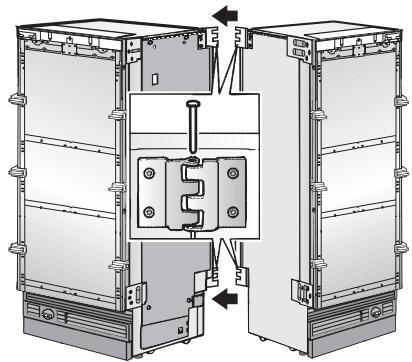

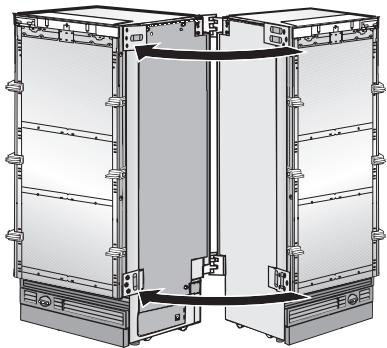

■ Poussez les appareils l'un contre l'autre jusqu'à ce que les demi-charnières s'emboîtent.

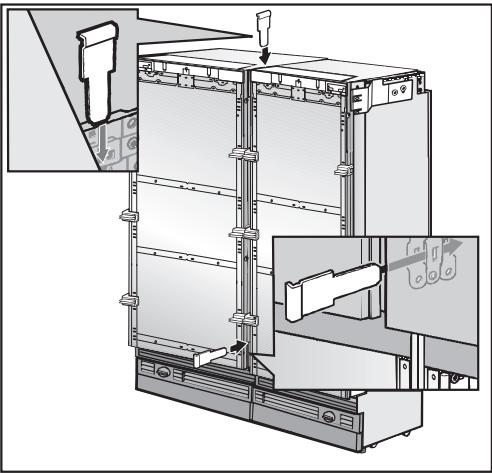

■ Placez les attaches dans les charnières.

■ Poussez les appareils l'un contre l'autre à l'avant le plus possible.

■ Une fois les appareils l'un contre l'autre, placez le support métallique sur les plaques inférieure et supérieure. Utilisez un outil pour pousser le support jusqu'au bout.

Fixer maintenant les deux appareils au meuble. Référez-vous aux instructions d'installation de chaque appareil.

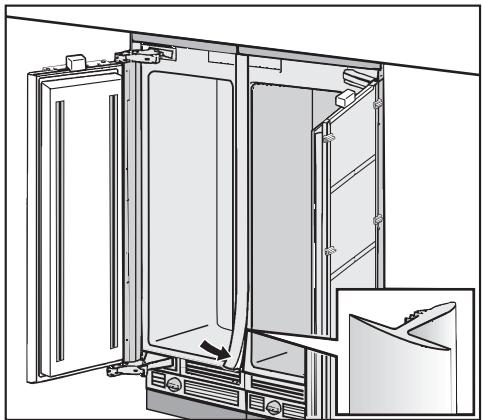

■ Placez la baguette de recouvrement dans l'espace qui sépare les deux appareils.
