LS-20 - Enregistreur audio OLYMPUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enregistreur audio numérique
Caractéristiques techniques principales	Enregistrement stéréo, résolution 24 bits/96 kHz, format WAV et MP3
Alimentation électrique	Batteries AA (2) ou alimentation USB
Dimensions approximatives	120 x 50 x 25 mm
Poids	200 g (avec batteries)
Compatibilités	Compatible avec Windows et Mac OS
Type de batterie	Batteries alcalines ou rechargeables
Tension	3 V
Fonctions principales	Enregistrement, lecture, fonction de suppression de bruit, entrée ligne
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparation possible, pièces disponibles auprès du fabricant
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs
Informations générales	Idéal pour les musiciens, journalistes et enregistrements de terrain

FOIRE AUX QUESTIONS - LS-20 OLYMPUS

Comment puis-je allumer mon OLYMPUS LS-20 ?

Pour allumer l'Olympus LS-20, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil pendant quelques secondes jusqu'à ce que l'écran s'allume.

Pourquoi mon OLYMPUS LS-20 ne s'allume pas ?

Vérifiez que la batterie est correctement insérée et qu'elle n'est pas déchargée. Remplacez la batterie si nécessaire.

Comment enregistrer un audio avec l'OLYMPUS LS-20 ?

Pour enregistrer, appuyez sur le bouton 'Record' (enregistrement) situé sur le panneau avant de l'appareil. Appuyez à nouveau sur le bouton pour arrêter l'enregistrement.

Comment transférer mes enregistrements sur un ordinateur ?

Connectez l'OLYMPUS LS-20 à votre ordinateur à l'aide d'un câble USB. L'appareil sera reconnu comme un disque externe, vous pourrez alors copier les fichiers audio sur votre ordinateur.

Comment ajuster le niveau de volume de lecture ?

Utilisez les boutons de volume situés sur le côté droit de l'appareil pour ajuster le niveau de volume pendant la lecture.

Pourquoi le son de mes enregistrements est-il faible ?

Assurez-vous que les microphones ne sont pas obstrués et que l'appareil est correctement placé lors de l'enregistrement. Vérifiez également les paramètres de gain dans le menu.

Comment réinitialiser mon OLYMPUS LS-20 aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans le menu des paramètres, sélectionnez 'Réinitialiser' et confirmez l'action en suivant les instructions à l'écran.

Quel type de batterie utilise l'OLYMPUS LS-20 ?

L'OLYMPUS LS-20 utilise une batterie lithium-ion rechargeable. Assurez-vous d'utiliser uniquement des batteries compatibles.

Comment mettre à jour le firmware de l'OLYMPUS LS-20 ?

Visitez le site web d'OLYMPUS pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour l'appareil.

Mon OLYMPUS LS-20 affiche un message d'erreur, que faire ?

Si un message d'erreur s'affiche, consultez le manuel d'utilisation pour identifier le code d'erreur spécifique. Vous pouvez également essayer de redémarrer l'appareil.

MODE D'EMPLOI LS-20 OLYMPUS

Enregistreur PCM linéaire multipiste

Mode d'emploi

Merci d'avoir choisi cet enregistreur vocal numérique. Lisez ce mode d'emploi pour obtenir des informations concernant l'utilisation correcte et sûre de l'appareil. Conservez-le à portée de main pour le consulter ultérieurement.

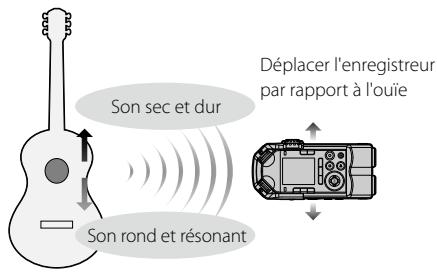

Afin d'obtenir de bons enregistrements, nous vous conseillons d'effectuer des essais avec la fonction d'enregistrement.

• Le contenu de ce document est sujet à changements sans préavis. V e pour obtenir les dernières informations concernant les noms de produits et les numéros de modèles.
• Les captures d'écran et les illustrations de l'interface représentées dans ce manuel peuvent ne pas correspondre au produit réel. Le plus grand soin a été pris afin d'assurer l'exactitude de ce document, mais si vous avez un doute ou si vous trouvez une erreur ou une omission, v .
• Olympus Corporation et Olympus Imaging Corporation sont titulaires des droits d'auteur du présent document. Toute reproduction ou transmission de copies de ce document, non autorisée, est interdite.
• Toute responsabilité, pour dommages passifs ou dommages de quelque nature que ce soit survenus à cause d'une perte de données causée par un défaut du produit, une réparation effectuée par un tiers autre qu'Olympus ou un service agréé par Olympus, ou toute autre raison, est exclue.

Marques de commerce et marques déposées

• IBM et PC/AT ou des marques déposées par International Business Machines Corporation.
• Microsoft, Windows et Windows Media déposées par Microsoft Corporation.
• SD, SDHC, SDXC e SD Card Association.
• Macintosh et iTunes 'Apple Inc.
• La technologie de codage audio MP3 est commercialisée sous licence de Fraunhofer IIS et Thomson. L'accordeur, le métronome, les technologies de conversion de fréquence vocale et de Key Shifter ont été réalisés par CRIWARE de CRI Middleware Co., Ltd.

Les autres noms de produits et de marques indiqués ici sont des marques de commerce ou des marques déposées de leurs propriétaires respectifs.

CRIWARE

Index

INTRODUCTION P.2

Mise en route P.21 2

Enregistreur P.32 3

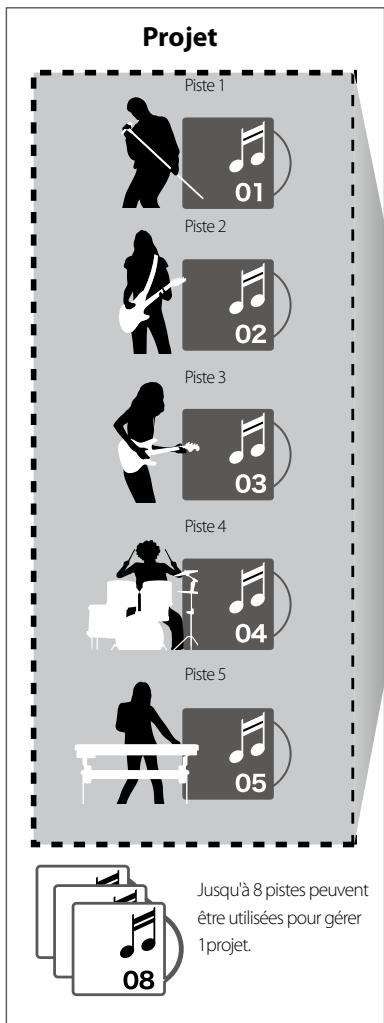

Enregistrement multipiste P.53 4

Fonctions Syntoniseur - Lissajous - Métronome P.66 5

Paramètres du menu P.71 6

Utilisation de l'enregistreur avec votre PC P.116 7

Autres informations P.122 8

Table des matières

Pour un emploi sûr et correct 6

Identification des éléments 10

Chapitre 1

Caractéristiques principales 12 Identification des éléments 13 Connexion avec les périphériques 15 Débuter avec le LS-100 16 Conseils pour l'enregistrement des différents instruments 18 Connexion par jack combo téléphonique standard/XLR et alimentation fantôme 20

Mise en route

Alimentation 22

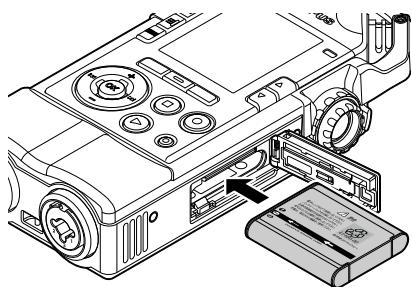

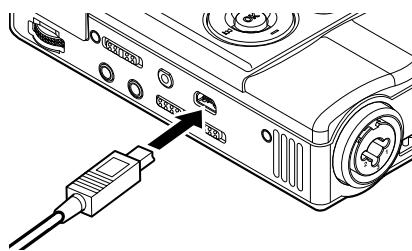

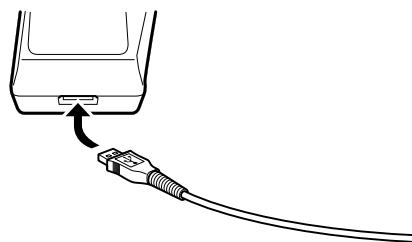

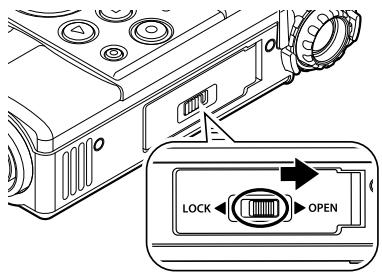

Insertion de la batterie 22 Chargement de la batterie 22

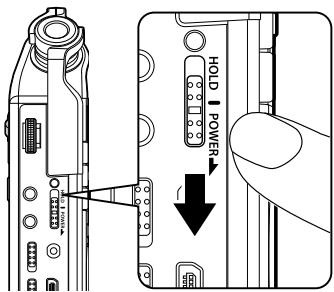

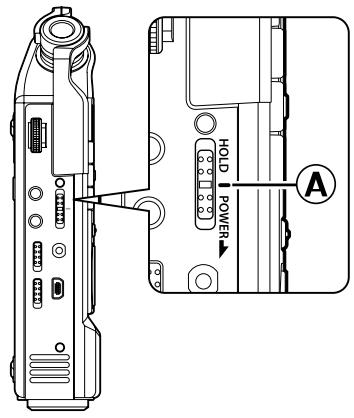

Utilisation du commutateur POWER/HOLD 25

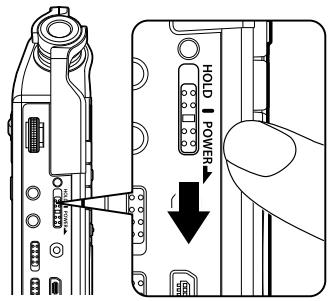

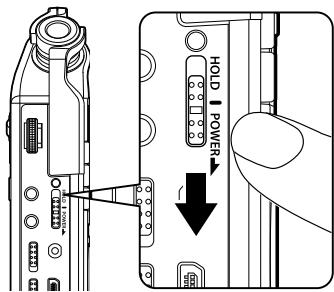

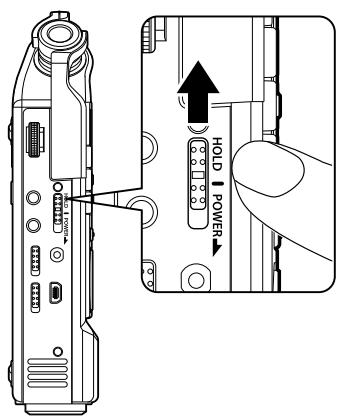

Allumer l'enregistreur 25 Éteindre l'enregistreur 25 Verrouillage 26 Sortie du mode HOLD 26

Paramètres avant utilisation 27

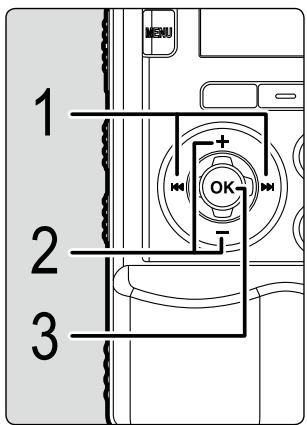

Réglage de l'heure et de la date [Time & Date] 27 Réglage du guide vocal 28

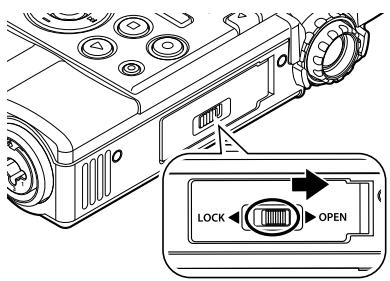

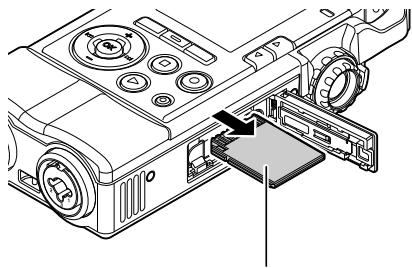

Insertion et éjection de la carte SD ……… 29

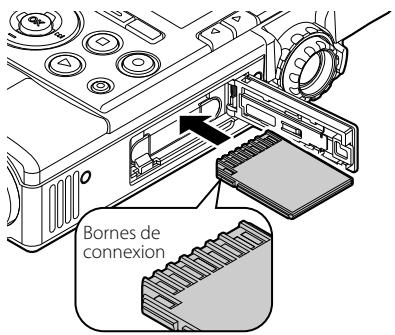

Insertion de la carte SD……… 29 É 30

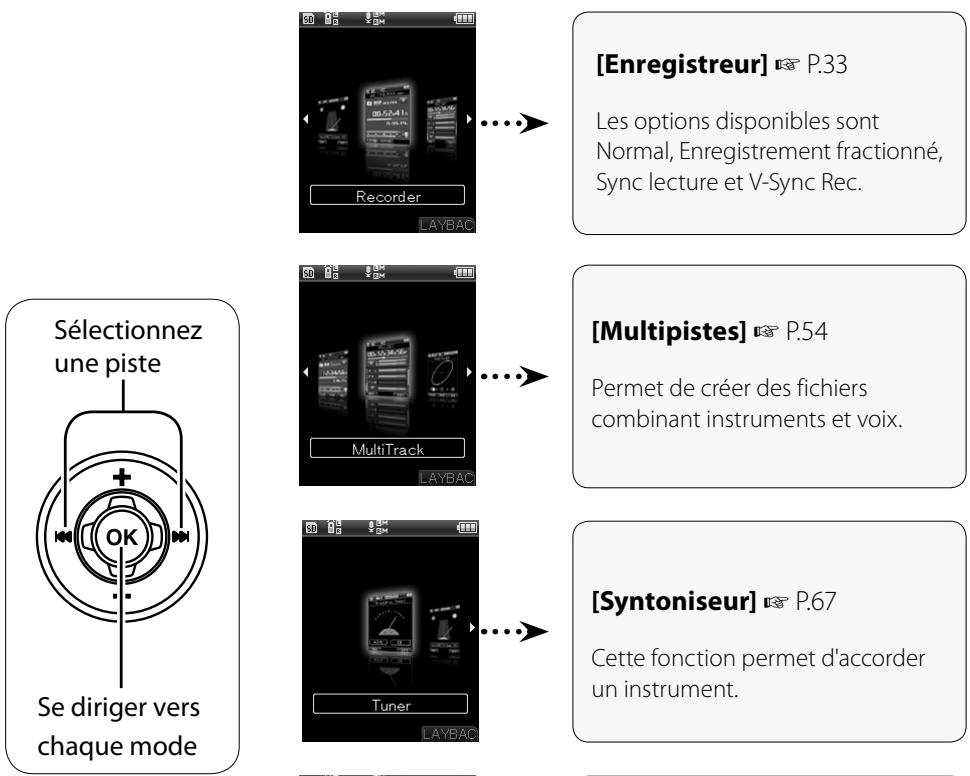

Utilisation de la fenêtre d'accueil 31

Enregistreur

Possibilités offertes par le mode

Enregistreur 33 Mode Enregistreur 33

À propos des dossiers et des fichiers 34 Avant d'enregistrer 36

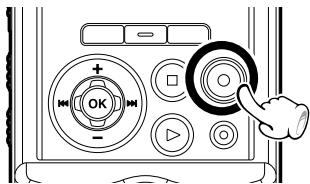

Enregistrement

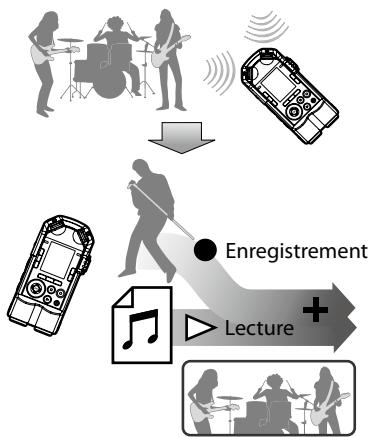

Normal [Normal] 37 Overdub [Over Dub] 39

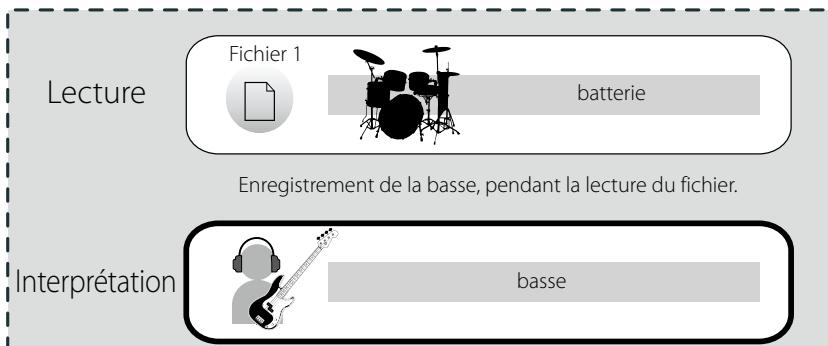

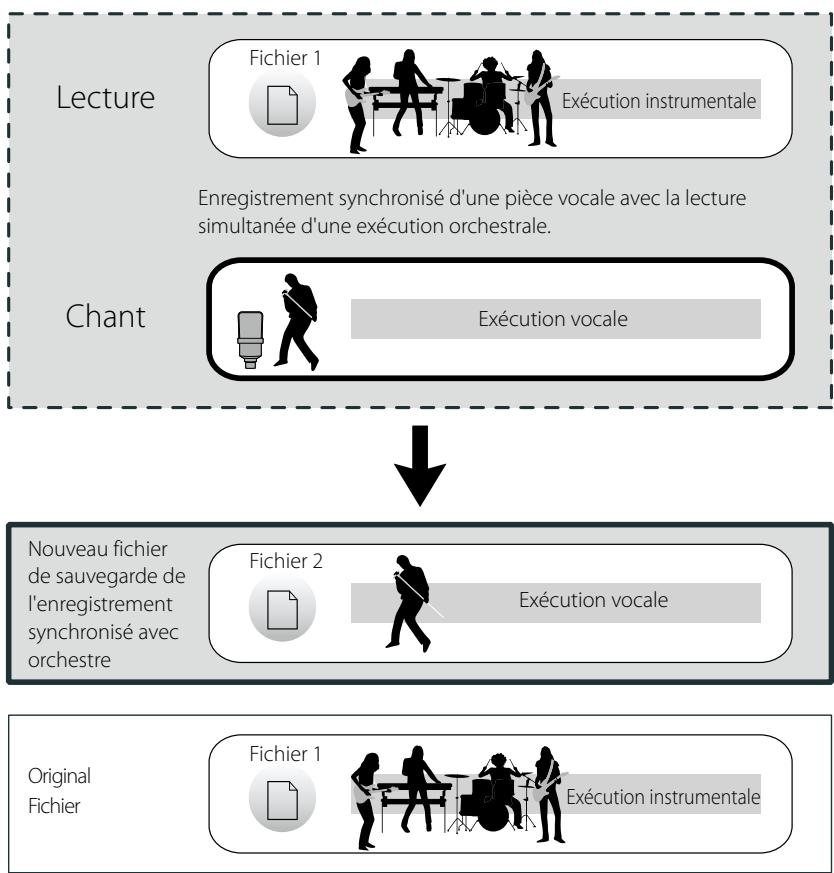

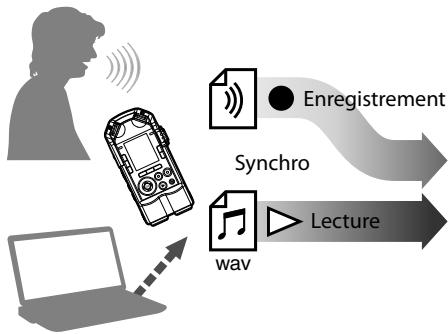

Synchronisation de lecture [Play Sync] 41

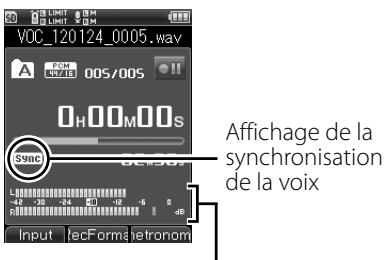

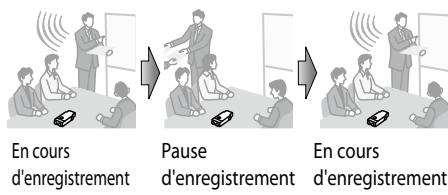

Enregistrement par synchronisation de la voix [V-Sync. Rec] 43 Enregistrement avec utilisation du métronome 44

Recherche de fichier 45

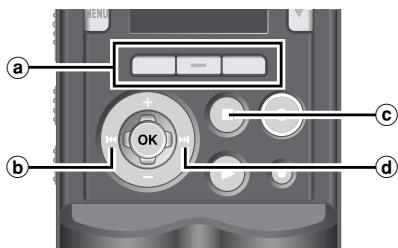

Lecture 46. Marque index 48. Lecture à répétition 49.

Effacement 50

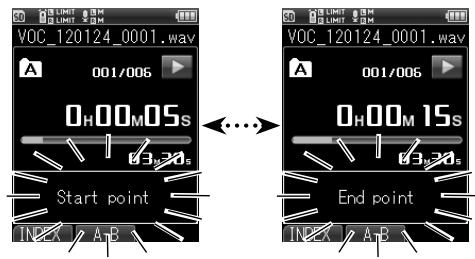

Effacement d'un fichier 50 Effacement partiel d'un fichier 51

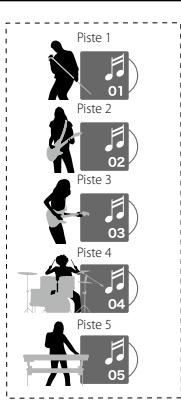

Enregistrement multipiste

Possibilités offertes par le mode

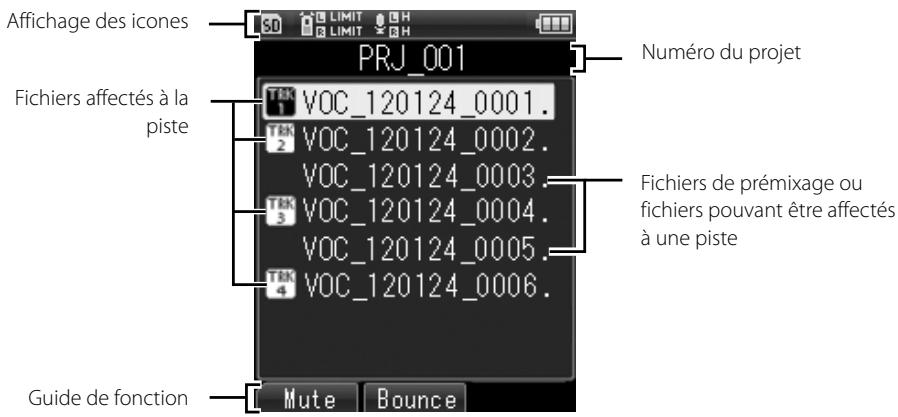

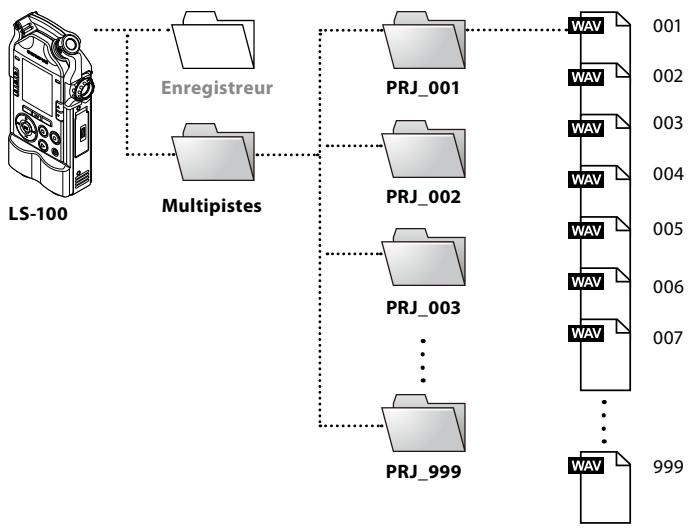

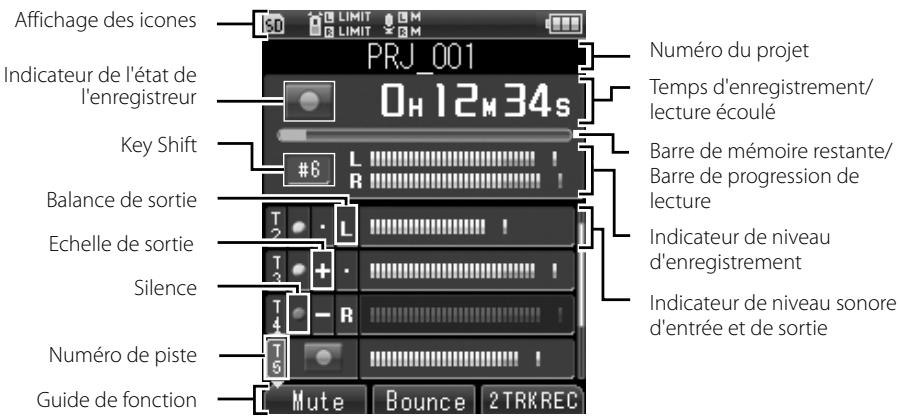

Mode multipiste 54

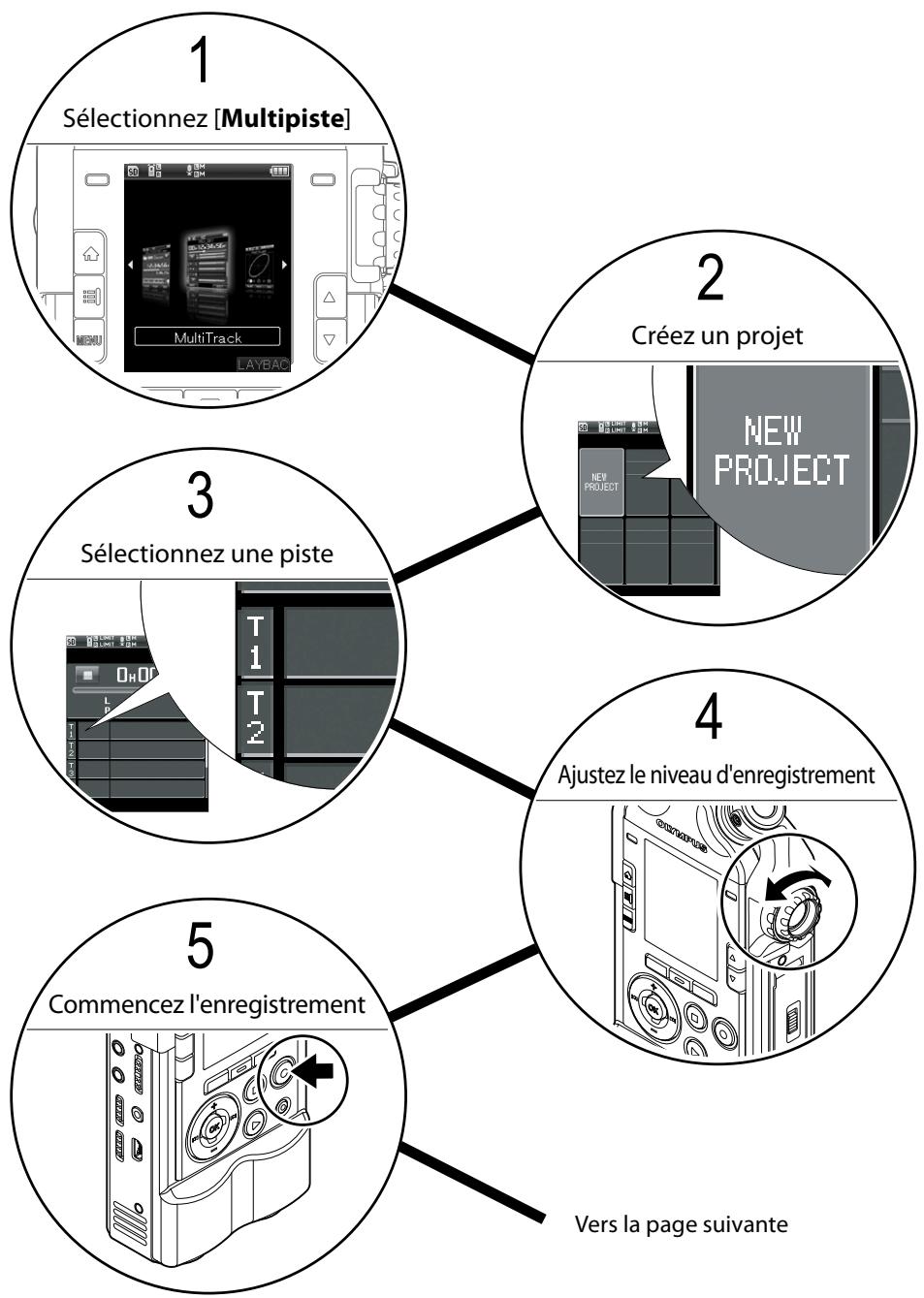

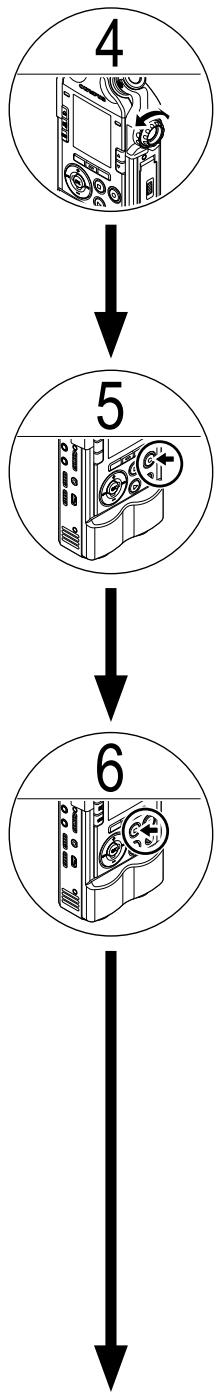

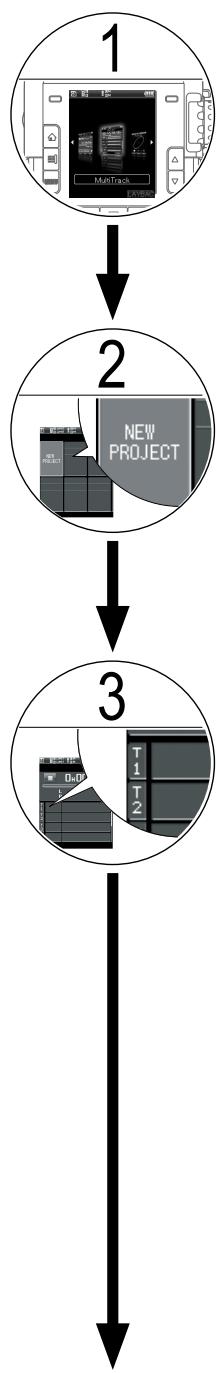

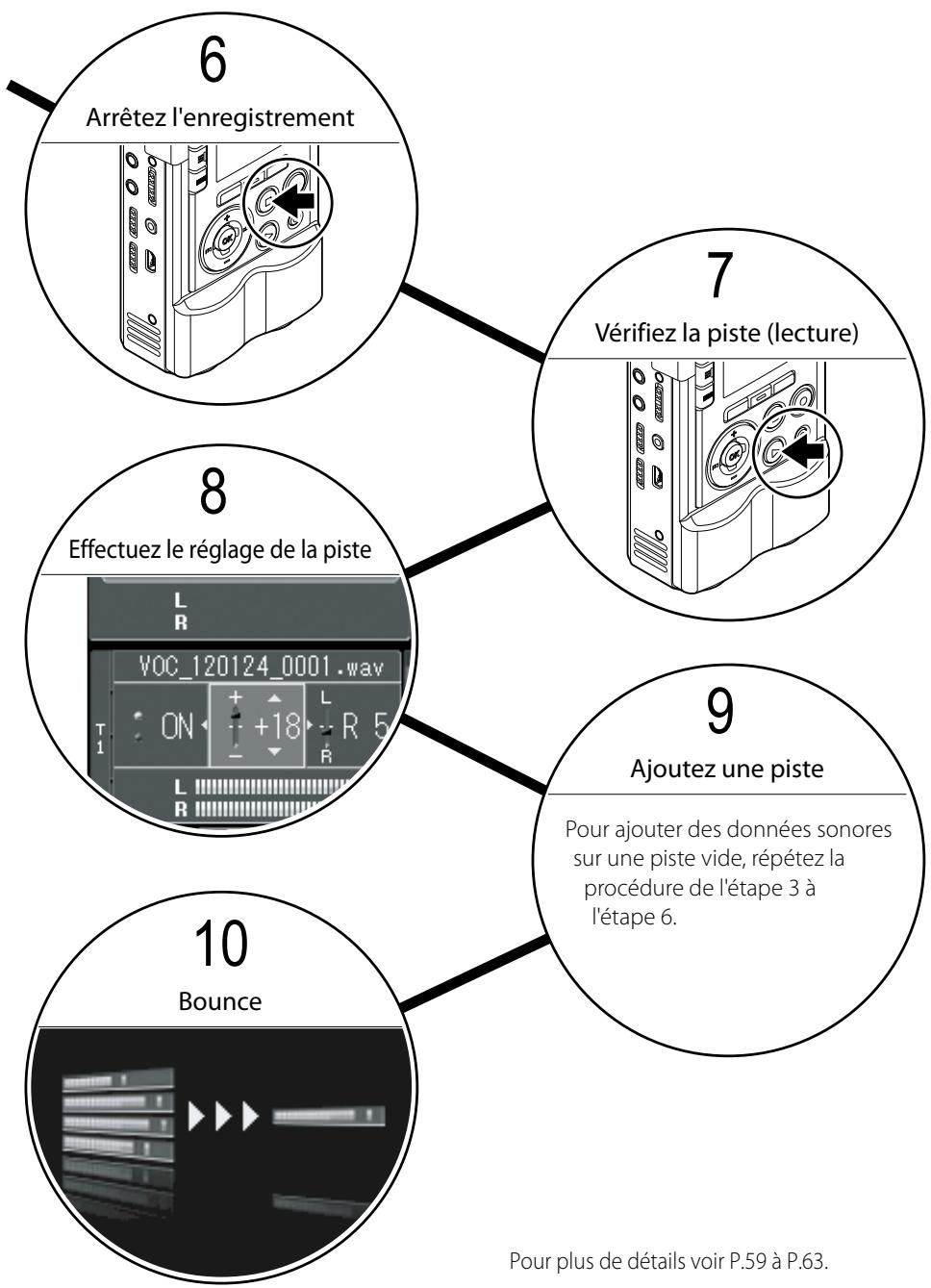

Procédure de création d'un projet

multipiste 57

Effacement d'un projet multipiste

d'une piste 64

Effacer un projet 64. Effacer une piste 64.

Fonctions syntoniseur - Lissajous - Métronome

Utilisation du syntoniseur 67

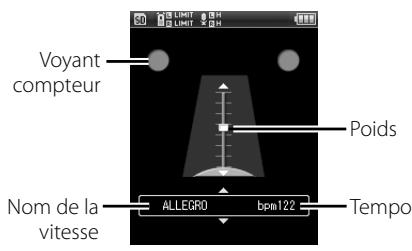

Utilisation du métronome

Paramètres du menu

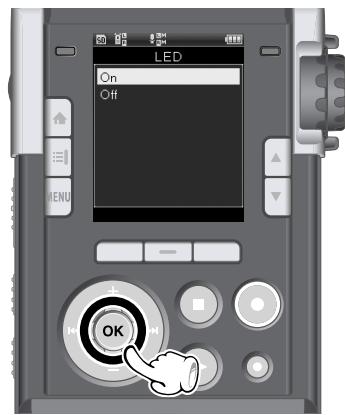

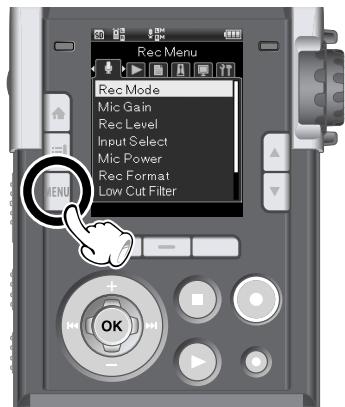

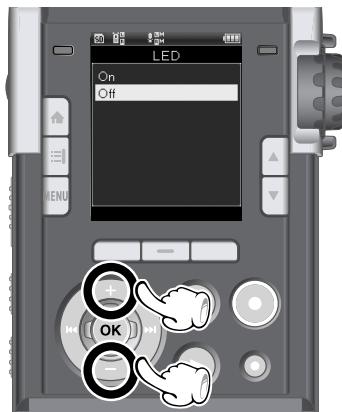

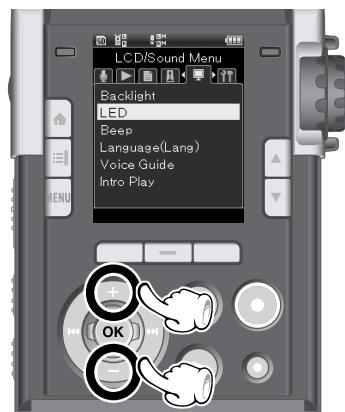

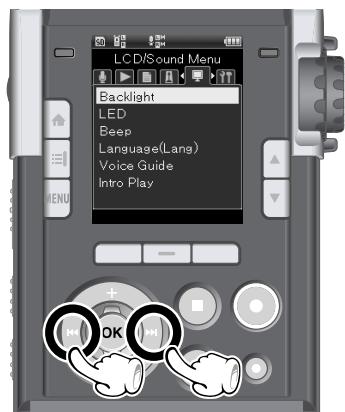

Méthode de paramétrage du menu… 72

Vue d'ensemble du menu 74

Menu enregistrement [Menu Enregist.] 79

Mode enregistrement [Mode enregist.]…79

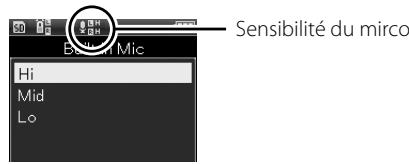

Sensibilité microphone [Sens. micro]…80

Niveau d'enregistrement [Niveau Rec]…81

Sélectionner l'entrée [Sélectionner l'entrée] 82

Format d'enregistrement [Format d'enregistrement]……84

Filtre salle-haut [Filtre salle-haut]……85

Pré-enregistrement [Pré-enregist.]……86

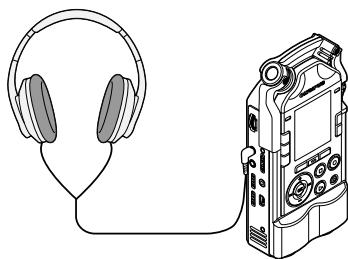

Moniteur d'enregistrement [Moniteur enregistr.] 87

Menu lecture [Menu lecture] 88

Menu fichier [Menu fichier] 90

Fichier bloqué [Fichier bloqué] 90

Fichier divisé

Propriétés

Conversion MP3 [Convertir MP3] 95

Graver un CD [Graver un CD] 97

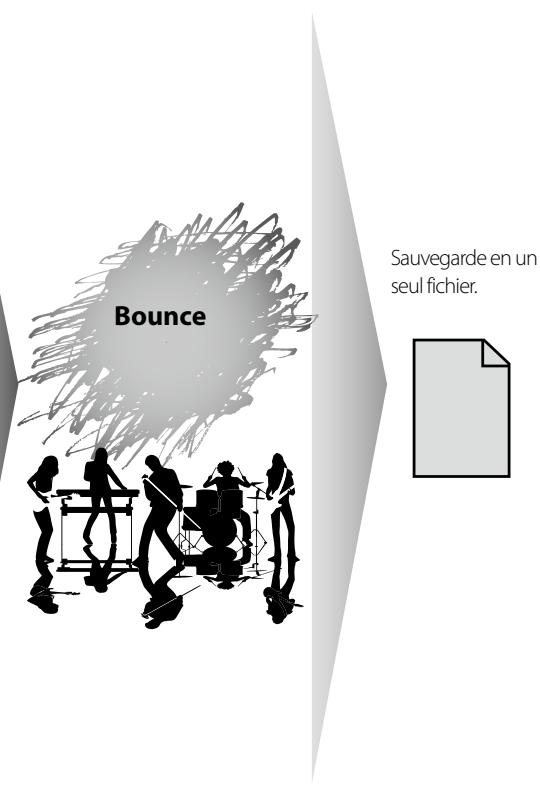

Rebond [Rebond] 98

Menu Métronome [Menu Métronome]……100

Métronome [Métronome]……100

Menu Système [Menu Système] … 106

Réglage touche Fn [Réglage touche Fn] … 106

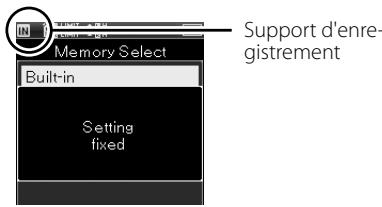

Sélect mémoire [Sélect mémoire] 107

Eco Énergie [Eco Énergie] 108

Heure et Date 108

Réglages USB 109

MAJ Réglage [MAJ Réglage] 111

Formatage [Formatage] 113

Info Système [Info Système] 115

Utilisation de l'enregistreur avec votre PC

Utilisation de l'enregistreur avec votre

PC 117

Environnement d'exploitation

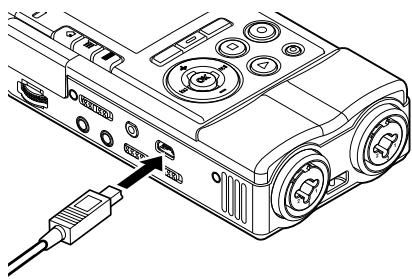

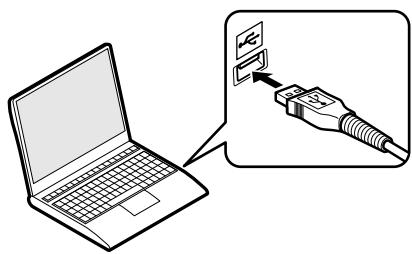

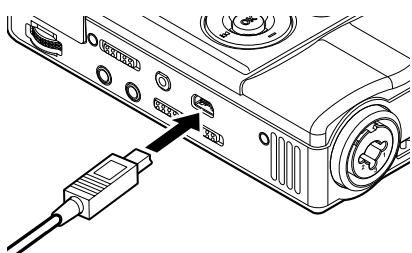

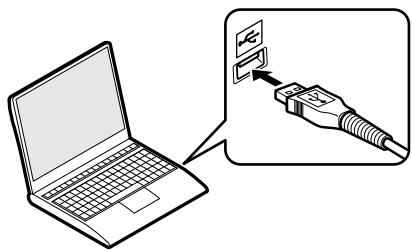

Connecter l'enregistreur à votre PC....118

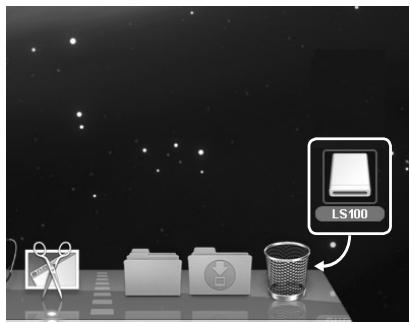

Déconnecter l'enregistreur de votre PC… 119

Transférer des fichiers vers votre PC 120

Utilisation comme microphone USB/haut-parleur 121

Utilisation comme mémoire externe du PC 121

Autres informations

Liste des messages d'alarme. 123

Dépannage 125

Accessoires (options) 127

Glossaire 128

Spécifications 129

Assistance technique et soutien 134

Pour un emploi sûr et correct

Avant d'utiliser votre nouvel appareil, lisez attentivement ce manuel pour savoir comment l'utiliser de manière sûre et correcte. Conservez ce manuel dans un endroit facilement accessible pour le consulter ultérieurement.

Précautions de sécurité

• Les informations importantes liées à la sécurité sont détaillées ci-dessous et indiquées par des symboles. Pour vous protéger vous-même et les autres contre les blessures ou contre les dégâts matériels, il est essentiel que vous preniez toujours en compte les avertissements et informations fournis. Significations des avertissements :

Danger

Si le produit est utilisé sans respecter les informations données sous ce symbole, des blessures graves ou mortelles pourraient en résulter.

Avertissement

Si le produit est utilisé sans respecter les informations données sous ce symbole, des blessures graves, parfois mortelles, pourraient en résulter.

Attention

Si le produit est utilisé sans respecter les informations données sous ce symbole, des blessures, des dommages à l'appareil ou des pertes de données pourraient en résulter.

Précautions d'utilisation

• Ne laissez pas l'appareil dans un endroit chaud, comme dans une voiture fermée en plein soleil ou sur une plage en été.
• Ne rangez pas l'enregistreur dans un endroit trop exposé à l'humidité ou à la poussière.
• En cas de traces d'humidité sur l'appareil, essuyez celui-ci avec un chiffon sec. Le sel est à éviter tout particulièrement.
• N'utilisez pas de solvant organique, tel que l'alcool ou un diluant, pour nettoyer l'appareil.
• Ne placez pas l'enregistreur sur ou près d'un autre appareil électrique tel qu'un téléviseur ou un réfrigérateur.
• Évitez le sable ou la saleté. Ils peuvent causer des dommages irréparables.
• Évitez les vibrations ou les chocs violents.
• Ne l'utilisez pas dans un endroit humide.
• Évitez de poser des cartes magnétiques (cartes bancaires) près d'un haut-parleur ou d'un casque d'écoute, car cela risque d'endommager les informations contenues dans ces cartes.
• Lorsque vous montez l'enregistreur sur un trépied, tournez les vis du trépied sans tourner l'enregistreur sur lui-même.

• Les données enregistrées dans la mémoire risquent d'être détruites ou effacées en cas d'erreur de procédure, d'anomalie de l'appareil, ou pendant des travaux de réparation. Nous vous recommandons d'enregistrer et de sauvegarder toutes les données importantes sur un autre support, par exemple un disque ou sur le disque dur de votre ordinateur.
• Toute responsabilité pour dommages passifs ou dommages de quelque nature que ce soit, survenus à cause d'une perte de données causée par un défaut du produit, une réparation effectuée par un tiers autre qu'Olympus ou un service agréé par Olympus, ou toute autre raison, est exclue de la responsabilité d'Olympus.

• Olympus ne sera en aucun cas responsable d'un effacement de fichiers ou de l'impossibilité de lecture, dus à un mauvais fonctionnement de l'appareil ou de votre ordinateur.
• Les enregistrements effectués par vous, et qui sont couverts par des droits d'auteur, ne peuvent être utilisés à d'autres fins que personnelles.

Avertissement

• Ne pas utiliser l'enregistreur à proximité de gaz inflammables ou explosifs.

Risque d'inflammation ou d'explosion.

• Ne pas utiliser ni ranger l'enregistreur dans des endroits poussiéreux, humides ou exposés à la fumée ou à la vapeur.

Risque d'incendie ou d'électrocution.

Ne démontez pas, ne réparez pas et ne modifiez pas cet enregistreur vous-même.

Risque d'électrocution ou de blessure.

• Ne touchez pas trop longtemps un adaptateur sous tension ou une batterie en cours de chargement.

Cela provoque une augmentation de la température de l'adaptateur AC ou de la batterie. Un contact prolongé avec la peau peut causer des brûlures.

Cet enregistreur utilise une batterie au Lithium Ion et un adaptateur AC spécifiés par Olympus. Ne pas utiliser d'autres types de batterie ou d'adaptateur.

Il y a risque d'échauffement et de déformation pouvant provoquer des incendies. Il y a également risque de panne de l'appareil ou de l'alimentation, ou de tout autre incident imprévu. La garantie ne couvre pas l'utilisation d'autres matériels que ceux spécifiés par Olympus.

• En cas de chute dans l'eau, de pénétration d'eau, ou d'introduction d'un corps métallique ou inflammable à l'intérieur de l'appareil,

① Retirez immédiatement la batterie. Pour toute réparation, contactez un concessionnaire ou un centre de service Olympus. Il y a un risque d'incendie ou d'électrocution.

• N'utilisez que des cartes mémoire SD / SDHC / SDXC. N'utilisez jamais d'autres types de cartes.

Si vous insérez accidentellement un autre type de carte dans l'enregistreur, contactez un revendeur agréé ou un centre de service. N'essayez pas de retirer la carte par la force.

N'utilisez pas cet enregistreur pendant la conduite d'un véhicule (tel que bicyclette, motocyclette ou voiture).

Cela risque de provoquer un accident de la circulation.

• Ne pas laisser l'enregistreur à la portée des enfants et des bébés.

Toujours utiliser et ranger l'enregistreur hors de la portée des jeunes enfants et des bébés. Les jeunes enfants ne pouvant comprendre les instructions du manuel risquent de provoquer les situations dangereuses suivantes, qui pourraient causer de graves blessures.

• Un mauvais fonctionnement peut causer des blessures ou une électrocution.
• É son usage est limité, et suivez les instructions données dans ces endroits. Faites attention à la courroie lorsque vous portez l'enregistreur. Elle peut facilement s'accrocher à des objets sur votre passage et causer des dommages sérieux.

Attention

N'augmentez pas le volume du son avant l'utilisation de l'enregistreur.

Cela risque de provoquer une déficience ou une perte de l'audition.

• Arrêtez immédiatement d'utiliser l'enregistreur si vous remarquez une odeur, un bruit anormal ou de la fumée provenant de l'enregistreur.

Il y a risque de brûlure ou d'incendie. Retirez immédiatement la batterie en prenant soin de ne pas vous brûler et contactez un concessionnaire ou un centre de service Olympus (lorsque vous retirez la batterie, veillez à ne pas la toucher avec les mains nues. Évitez également le contact avec les matériaux inflammables et effectuez l'opération à l'extérieur de la maison).

• Ne placez pas l'appareil dans un endroit soumis à de hautes températures.

Cela peut causer la dépréciation de certaines pièces, qui peuvent aussi s'enflammer.

Évitez de toucher longuement les parties métalliques lorsque l'appareil est soumis à une haute température.

Cela comporte des risques pour la peau. À basse température, il est conseillé de manipuler l'appareil avec des gants afin d'éviter tout contact avec les mains nues.

Danger

Ne jamais laisser la batterie en contact avec le feu. Ne jamais chauffer ni jeter au feu la batterie. Cela peut provoquer une explosion ou un incendie. Ne jamais tenter de démonter une batterie ni de la modifier de quelque façon que ce soit, ni de la souder, etc. Ne pas connecter les bornes ⊕ et Θ. Il y a risque d'échauffement, d'incendie ou d'électrocution. Lorsque vous transportez ou rangez la batterie, veillez à bien la mettre dans son boîtier, et à protéger les bornes. Ne la transportez pas et ne la rangez pas avec votre porte-clés, ou tout autre objet métallique. Il y a risque d'échauffement, d'incendie ou d'électrocution. Ne jamais la connecter directement à une prise de courant ou à la prise allume-cigare de votre véhicule. Ne jamais ranger la batterie dans un lieu où elle serait exposée en plein soleil, ou sujette à des températures élevées dans un véhicule chaud, près d'une source de chaleur, etc. Il y a risque de fuite, de surchauffe, d'explosion, d'incendie et de blessures.

Avertissement

Ne pas toucher la batterie avec des mains humides. Cela peut provoquer un dysfonctionnement ou une électrocution. N'utilisez pas de batterie dont la surface externe est rayée ou endommagée. Cela peut provoquer une rupture ou une surchauffe. Tenir hors de portée des enfants et des bébés. La batterie comporte le risque d'être avalée par les enfants en bas âge. En cas d'ingestion, consultez immédiatement un médecin. Si vous notez quelque chose d'inhabituel à l'utilisation de ce produit, par exemple un bruit anormal, de la chaleur, de la fumée ou une odeur de brûlé : ① retirez immédiatement la batterie en PRENANT SOIN DE NE PAS VOUS blesser.

(2) contactez un concessionnaire ou un centre de service Olympus. Il y a risque de brûlure ou d'incendie.

Ne pas exposer les bornes à l'eau douce ou à l'eau de mer. Cessez son utilisation si vous constatez une anomalie telle qu'une décoloration ou une déformation. Arrêtez le chargement de la batterie si le temps de recharge excède le temps prédéterminé.

Attention

Attention L'utilisation d'une batterie autre que celle spécifiée présente le risque d'une rupture ou d'une explosion. Pour la mise au rebut des batteries usagées, veuillez consulter le chapitre "A propos des batteries usagées" (P.9) du mode d'emploi. Ne jetez pas la batterie et ne la soumettez pas à des chocs violents. Veuillez charger la batterie avant de l'utiliser pour la première fois ou si elle n'a pas été utilisée durant une longue période. La durée de vie de la batterie est limitée. Quand la durée de fonctionnement raccourcit, même si la batterie est complètement rechargée suivant les conditions spécifiées, remplacez-la par une batterie neuve.

Avertissement

N'essayez pas de démonter, réparer ou modifier l'adaptateur secteur de quelque manière que ce soit. Il y a risque de blessures ou d'électrocution. N'utilisez pas l'adaptateur secteur près d'un gaz inflammable (tel que de l'essence, du benzène ou un diluant pour vernis). Il y a risque d'explosion, d'incendie ou de brûlures. Ne créez pas de court-circuit entre la prise ⊕ et la prise Θ , de brûlures ou d'électrocution. Dans le cas où les pièces internes de l'adaptateur sont exposées à cause d'une chute ou d'un endommagement, ne touchez aucune pièce exposée. Il y a risque d'électrocution, de brûlures ou de blessures.

(2) Débranchez le cordon d'alimentation en prenant soin d'éviter l'électrocution, les brûlures et les blessures. (3) Contactez un concessionnaire ou un centre de service Olympus. ou de brûlure.

• En cas de chute dans l'eau, de pénétration d'eau, ou d'introduction d'un corps métallique ou inflammable à l'intérieur de l'appareil,

1. Débranchez le cordon d'alimentation de la prise. 2. Contactez un concessionnaire ou un centre de service Olympus. Il y a un risque d'incendie ou d'électrocution.

Si vous notez quelque chose d'inhabituel à l'utilisation de ce produit, par exemple un bruit anormal, de la chaleur, de la fumée ou une odeur de brûlé,

Retirez immédiatement la batterie en prenant soin de ne pas vous blesser. Contactez un concessionnaire ou un centre de service Olympus. Il y a risque d'incendie ou de brûlure.

Attention

• Ne pas toucher l'adaptateur avec des mains humides.

Cela peut provoquer un dysfonctionnement ou une électrocution.

N'utilisez en aucun cas une tension d'alimentation autre que celle mentionnée. Ne branchez jamais le cordon avec de la poussière sur les fiches d'alimentation. Veillez à ce que oient entièrement branchées. Débranchez la fiche d'alimentation de l'adaptateur secteur quand il n'est pas en service. Veillez à ne pas endommager le cordon d'alimentation.

• Pour débrancher le cordon d'alimentation, saisissez ans tirer sur le cordon.
• Ne déposez pas d'objets lourds sur le cordons d'alimentation.
• Ne placez pas le cordon à proximité d'un appareil de chauffage.
• Risque d'incendie ou d'électrocution.

Les batteries usagées sont une ressource précieuse. Lors de la mise au rebut d'une batterie usagée, isolez les bornes.

Li-ion 00

Isolez les bornes ⊕ et ⊖ avec du ruban adhésif et apportez-la dans le centre de recyclage de batterie le plus proche.

Pour plus de détails, nous vous invitons à consulter le site web de l'association JBRC (http://www.jbrc.com).

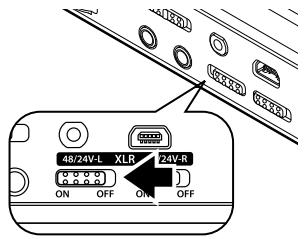

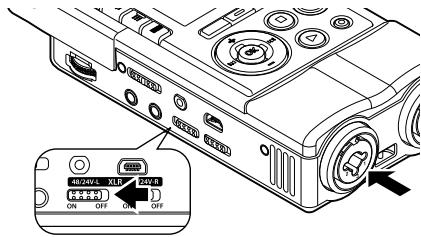

A propos de la connexion par jack combo téléphonique standard/XLR

• Ne débranchez pas au cours d'un enregistrement ou lors d'une attente d'enregistrement. Cela pourrait provoquer un bruit important entraînant une diminution ou une perte d'audition.

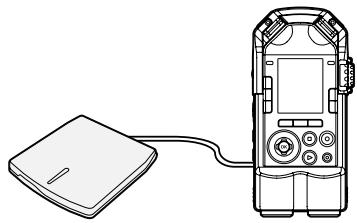

Remarque concernant le lecteur de CD/DVD externe

• Nous ne pouvons garantir à nos clients le fonctionnement d'un lecteur externe de CD/DVD. En outre, il est possible qu'en raison de changements au niveau des spécifications de chaque fabricant, l'appareil ne soit plus reconnu. Veuillez en prendre note au préalable. Veuillez vous assurer que le lecteur externe de CD/DVD soit raccordé à une alimentation secteur. La gravure ne peut pas se faire de manière stable avec l'alimentation de l'appareil uniquement.

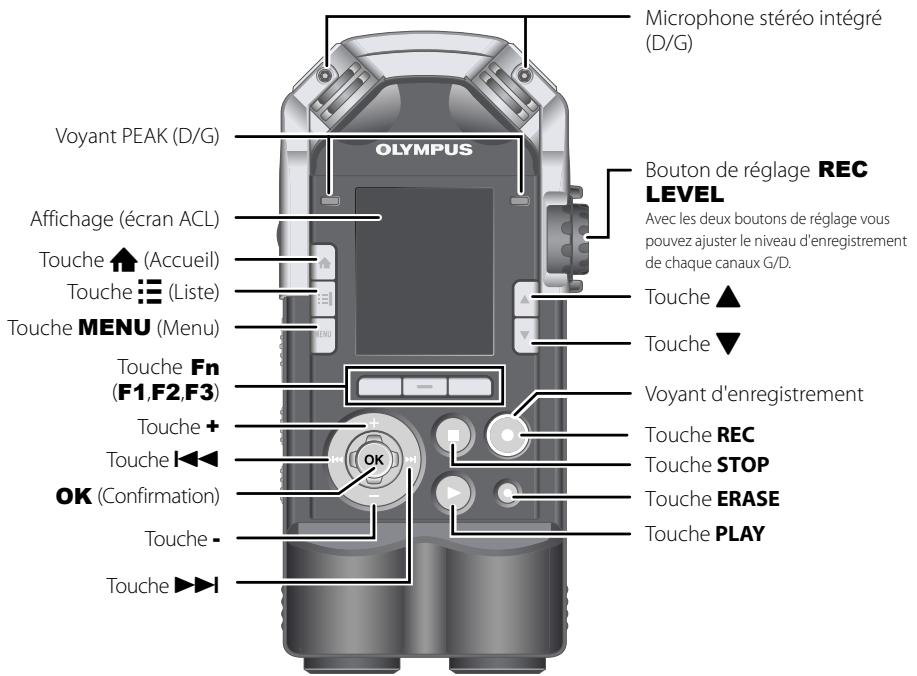

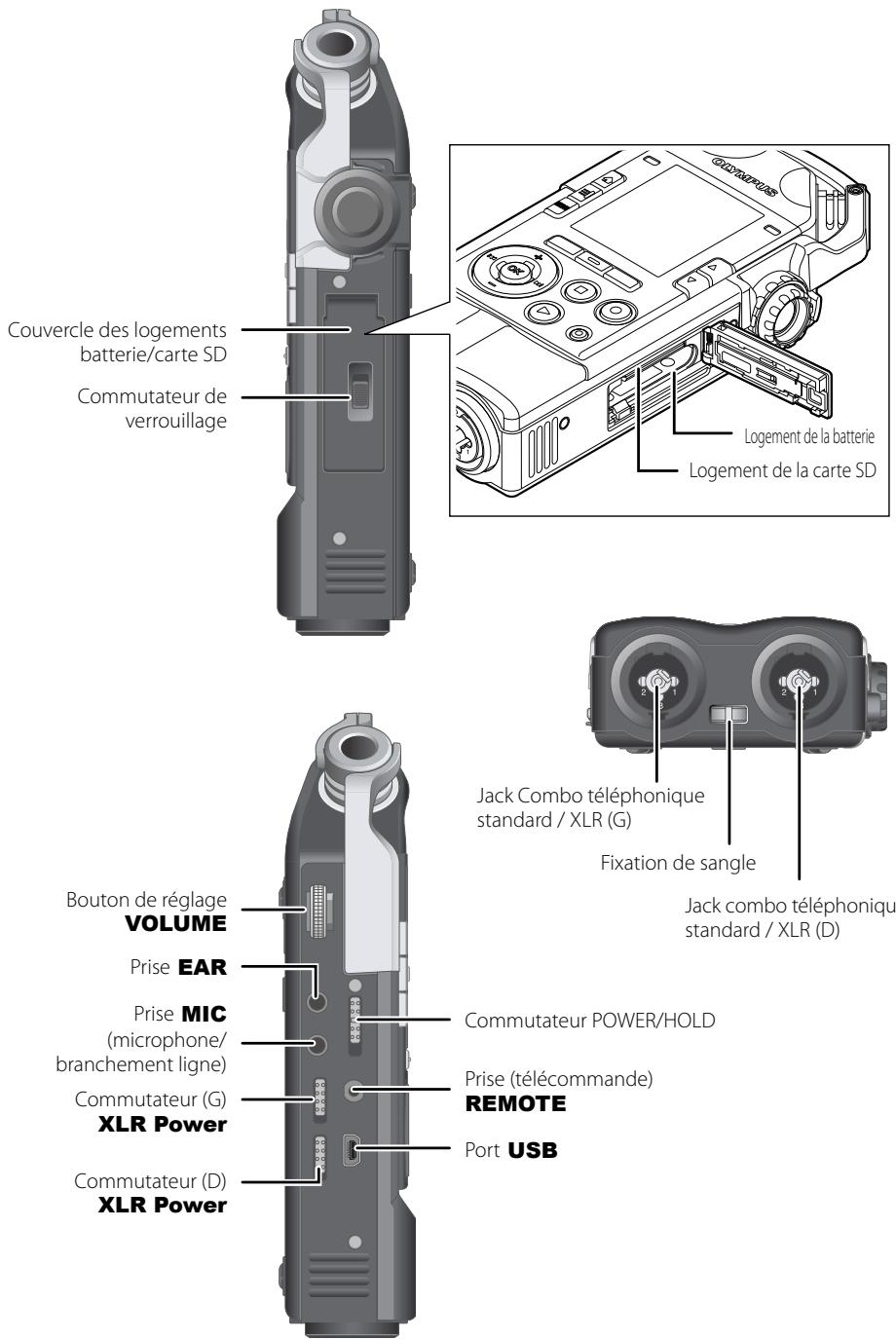

Identification des éléments

Le produit que vous avez acheté contient les accessoires suivants. Si vous constatez des défauts ou des pièces endommagées, veuillez contacter votre revendeur.

Corps de l'enregistreur

Sangle

Cable USB

Batterie au Lithium Ion (LI-50B)

Adaptateur secteur USB (A514). L'adaptateur AC est inclus.

Mode d'emploi

Adaptateur USB

• Le contenu est susceptible de varier en fonction de l'endroit où l'appareil est acheté.
• La garantie diffère selon le lieu d'achat. La carte de garantie n'est pas toujours incluse.

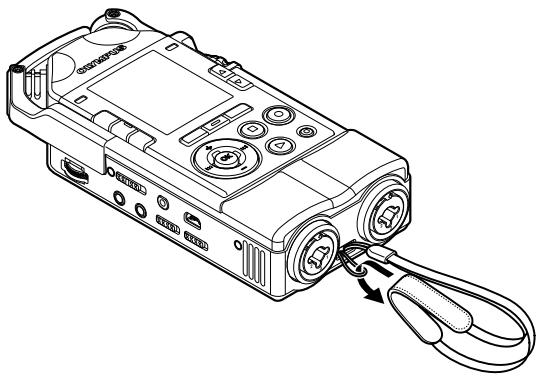

Fixation de la sangle

Chapitre1

Microphone stéréo directionnel de haute performance et circuit d'amplification de haute qualité

Équipé d'un microphone à condensateur stéréo nouvellement conçu pour offrir un enregistrement sonore immersif de haute qualité. Une attention toute particulière a été donnée à la conception de chaque circuit pour obtenir un bruit faible avec un rapport S/B élevé, par la séparation de la carte système et de la carte audio avec, entre autres, une alimentation indépendante. La réponse en fréquence débute à 20 Hz, et la reproduction des basses fréquences est considérablement améliorée par rapport aux modèles précédents. De plus, avec une haute pression acoustique de 140 dB SPL, les enregistrements de musiques fortes, comme les concerts de rock, sont possibles sans rupture.

Enregistrement PCM linéaire de 96 kHz / 24 bits

Le format d'enregistrement avec un taux d'échantillonnage de 96 kHz correspond à un format PCM linéaire de 24 bit. L'enregistrement de haute définition peut dépasser celui des CD audio (44,1 kHz / 16 bit).

Enregistrement / édition multipiste

Le mode d'enregistrement multipiste permet, avec l'édition de différentes pistes, la superposition de divers enregistrements d'instruments ou de voix, effectués séparément. Vous pouvez opérer et lire simultanément jusqu'à 8 pistes. La composition musicale devient plus facile.

Jack combo téléphonique standard / XLR (alimentation fantôme de 24V/48V)

L'appareil est équipé d'un jack combo, qui, en tant que connecteur pour périphérique, est à la fois un connecteur XLR à alimentation fantôme et un connecteur téléphonique standard. L' peut aussi faire fonction d'interrupteur ON/OFF. Utilisez un câble long à faible bruit.

Plusieurs modes d'enregistrement

En plus de l'enregistrement normal, les enregistrements synchronisés (enregistrement-lecture) et l'overdub (enregistrements multiples) sont possibles. La sélection du mode d'enregistrement permet d'adapter l'enregistreur à divers types de situations, depuis la pratique d'instruments de musique jusqu'à l'enregistrement en plein air.

Fonction accordeur

En plus de la fonction accordeur chromatique de base, l'appareil inclut un mode d'accord pour la guitare ou la basse. La fonction calibrage permet d'obtenir un réglage fin de la tonalité de référence A.

Fonction métronome

En plus de la fonction de guide rythmique durant l'enregistrement, le métronome peut aussi être utilisé lors de répétitions musicales.

Fonction mesure sur courbe de Lissajous

Détection de la différence de phase entre les microphones de droite et de gauche et les instruments. Il est possible d'ajuster les positions et les angles des microphones en vérifiant la forme de la courbe de Lissajous qui s'affiche sur l'écran.

Modification de la fréquence acoustique avec le Key Shift

La fonction Key Shift permet d'ajuster la hauteur tonale des sons enregistrés en mode multipiste.

Fonction sortie CD audio

Il est possible d'exporter directement sur un CD les fichiers enregistrés, en raccordant un lecteur CD externe USB à votre enregistreur.

Fonction conversion MP3

L'enregistreur permet de convertir en fichier MP3 les données enregistrées au format PCM (WAV). Cette fonction permet d'obtenir des données faciles à gérer pour les exporter sur un CD ou les joindre à un message électronique, etc.

Connexion avec les périphériques

Vous pouvez connecter les différents périphériques disponibles dans le commerce selon l'usage que vous désirez faire de votre enregistreur.

03.5 mm

Microphone

03.5 mm

Télécommande

Ordinateur

Lecteur CD

Prise REMOTE, prise MIC, port USB.

Jack Combo

déléphonique

standard/XLR (G)

Connecteur XLR 6,3 mm

Jument de musique

Microphone

Overdub

Enregistrement d'une chanson pendant l'audition d'un accompagnement. Création d'un nouveau fichier avec des enregistrements superposés.

Voir page 39 pour plus de détails.

Enregistrement multipiste

Les différentes sources sonores sont enregistrées et éditées séparément et mixées en un seul fichier.

Sauvegarde en un seul fichier.

Voir page 53 pour plus de détails.

Accordeur / Courbe de Lissajous / Métronome

Réglage du tempo avec le métronome. Réglage précis de l'accord en fonction du type d'instrument.

Réglage optimal de la position des microphones en observant la forme de la courbe de Lissajous.

Voir page 66 pour plus de détails.

Voix

Réglez-le à une distance légèrement éloignée, face au chanteur. En cas de bruits de respiration, modifiez les paramètres de filtre.

Si les mouvements d'air vous posent problème

Piano

Pour un piano à queue, placez-vous de façon à viser la table d'harmonie triangulaire avec le couvercle ouvert. Si vous désirez aussi enregistrer d'autres sons, en vous reculant légèrement vous obtenez une tonalité plus riche.

Diriger l'enregistreur vers la table d'harmonie.

Instruments à vent

Pour les instruments à vent, visez l'embouchure. En cas de bruits de respiration importants, éloignez-vous légèrement de l'embouchure.

En déplaçant le centre de l'enregistreur, il est possible d'ajuster la qualité du son.

Si les mouvements d'air vous posent un problème

Instruments à corde

Pour les instruments à cordes comme le violon, visez les ouïes par le haut en vous écartant légèrement de l'instrument.

Dirigez l'enregistreur vers la ou les ouie(s).

Guitare acoustique

Placez-vous de façon légèrement décalée par rapport au trou sonore de la guitare. Pour une guitare rythmique, placez-vous à une distance plus courte que le corps de la guitare, et pour l'exécution d'un solo ou d'une mélodie, enregistrez à proximité de la guitare.

Salle de concert

Enregistrez à l'aide d'un trépied placé dans la ligne de centre de la scène, de façon que les interprètes soient dans la portée des microphones.

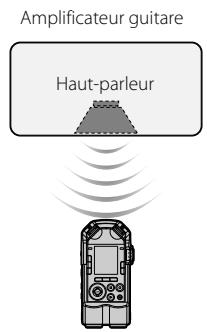

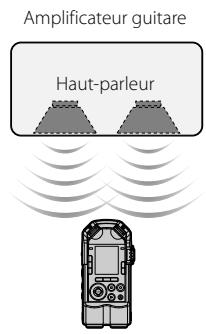

Lorsque vous enregistrez le son sortant de l'amplificateur de la guitare, dirigez le microphone vers le centre du cône du haut-parleur, légèrement en retrait. Pour un enregistrement stéréo à partir de deux haut-parleurs, positionnez-vous au centre des haut-parleurs, légèrement en retrait.

Connexion par jack combo téléphonique standard/XLR et alimentation fantôme

Le / XLR peut être connecté directement aux instruments tels que la guitare, la basse et les instruments à clavier. En cas d'utilisation d'un microphone nécessitant une alimentation fantôme, comme les microphones à condensateur, un réglage est nécessaire.

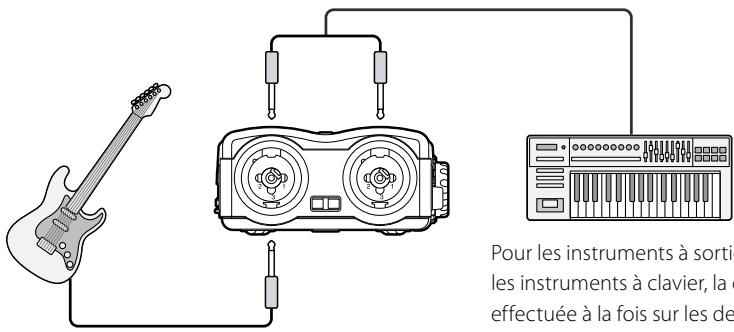

Pour connecter les instruments

La connexion d'un instrument monaural s'effectue avec le du côté G.

Pour les instruments à sortie stéréo comme les instruments à clavier, la connexion s'effectue à la fois sur les deux prises G / D du .

Pour connecter les microphones

Pour un microphone dynamique ou un microphone à condensateur, connectez-le à l'une des prises G/D du jack combo standard / XLR. Lorsque l'alimentation fantôme est nécessaire, mettez sur [ON] l'interrupteur XLR Power de la prise du jack combo standard / XLR qui est connectée au microphone.

• Pour le détail de la configuration, voir "Alimentation microphone" (P.83).
• Si vous n'avez pas besoin de connecter un microphone à condensateur, qui nécessite une alimentation fantôme, placez l'interrupteur XLR Power de l'enregistreur sur [OFF].

A propos de la connexion par jack combo téléphonique standard/XLR

L de l'enregistreur correspond aux fiches standards et aux fiches XLR.

Type standard (asymétrique) / Type XLR

Insertion de la batterie

Cet enregistreur utilise une batterie au Lithium Ion (LI-50B).

N'utilisez pas de batterie d'un autre type.

1 Faites glisser la touche de verrouillage sur la position [OPEN] et introduisez la batterie.

2. Insérez la batterie

• Introduisez la batterie en mettant en correspondance la flèche de la batterie avec la flèche de l'enregistreur (étiquette).

Fermez le couvercle de la batterie.

• Après avoir refermé le couvercle, faites glisser la touche de verrouillage de la batterie sur la position [LOCK].

Connectez l'adaptateur AC USB et effectuez le chargement.

1. Connectez le câble USB au port USB de l'adaptateur AC.

2 Connectez le câble AC à l'adaptateur AC, puis branchez celui-ci sur votre prise murale.

3 Connectez le câble USB au port USB de l'enregistreur.

Le voyant lumineux PEAK (R) s'allume en orange, le chargement commence.

Remarque

• Connectez le câble avec l'enregistreur à l'arrêt ou l'alimentation coupée.

1 Démarrage de l'ordinateur. 2 Connectez le câ ordinateur.

3 Connectez le câ enregistreur.

Le voyant lumineux PEAK (R) s'allume en orange, le chargement commence.

Indicateur de capacité de batterie

L'i change comme suit en fonction de la perte de capacité de la batterie.

• Lorsque l'indicateur affiche [1], la batterie doit être rechargée rapidement. Lorsque la batterie est épuisée, [2] et [Alimentation faible] s'affichent sur l'écran et l'appareil s'arrête de fonctionner.
• Pendant le rechargement, l'indicateur de batterie répète l'affichage.

Attention

• Utilisez toujours le câble USB spécial fourni avec l'appareil. L'utilisation d'un autre produit pouvant présenter des risques de dysfonctionnement est absolument à éviter. Évitez aussi d'utiliser un câble fourni par une autre société. Veillez à introduire la batterie dans le bon sens.
• Lors du remplacement de la batterie, assurez-vous de bien éteindre l'appareil. Le retrait de la batterie durant le fonctionnement de l'appareil risque de provoquer des dysfonctionnements et de rendre les fichiers illisibles.
• Lorsque la batterie est retirée durant un bref instant et remise en place, ou lorsqu'elle est retirée durant plus de 15 minutes, il peut être nécessaire de régler l'heure à nouveau (P.27).
• La batterie doit être retirée lorsque l'appareil n'est pas utilisé durant une longue période.
• Lors du remplacement de la batterie, utilisez exclusivement une batterie Olympus lithium-ion (LI-50B). L'utilisation d'un autre produit pouvant présenter des risques de dysfonctionnement est absolument à éviter.
• Lors du chargement, laissez l'ordinateur allumé et le câble USB connecté. Lorsque l'ordinateur est éteint, en veille, en pause ou en mode arrêt automatique, le chargement ne peut être effectué.
• N'effectuez pas le chargement via un hub USB connecté à l'ordinateur.
• Lorsque l'indicateur de batterie indique [F], ment est d'environ 3 heures*).
• ée. Ce temps varie en fonction de la capacité de la batterie et de son état de charge.

Lorsque l'affichage indique [C] ou [H], le chargement est impossible. La batterie doit être rechargée dans un environnement avec une température située entre 5 °C et 35 °C.

[C] lorsque la température ambiante est trop basse. [H] lorsque la température ambiante est trop haute. Si la batterie dure moins longtemps bien qu'ayant été complètement chargée, cela signifie qu'elle a atteint la limite de durée de vie. Veuillez la remplacer par une neuve. Veillez à bien connecter à fond la fiche USB. Lorsqu'elle n'est pas correctement connectée, le chargement ne peut être effectué.

Décharge

Les batteries lithium-ion ayant une tendance à l'auto-décharge, après avoir déballé ce produit, rechargez la batterie au lithium-ion fournie avant d'utiliser l'appareil pour la première fois.

Température de fonctionnement :

Les piles contiennent des produits chimiques. L'efficacité des batteries rechargeables peut varier même lorsqu'elles sont utilisées dans la p ée, et même avec des batteries en bon état, sans qu'il s'agisse d'une anomalie.

Plage de température recommandée :

Lors du fonctionnement de l'appareil : 0 à 42°C. Recharge : 5 à 35°C.

Rangement pour une période prolongée : 20 à 30 °C

Le fait d'utiliser la batterie rechargeable sans tenir compte de la plage de température ci-dessus peut réduire son efficacité et sa durée de vie. Pour éviter un suintement d'électrolyte et l'oxydation, retirez la batterie rechargeable de l'appareil quand vous prévoyez de ne pas l'utiliser pendant longtemps, et rangez-la séparément.

• En raison de la nature des batteries lithium-ion, les batteries achetées récemment ou qui n'ont pas été utilisées pendant une longue période (plus d'un mois) peuvent ne pas être rechargées complètement. Dans ce cas, elles doivent être rechargées et déchargées deux ou trois fois.
• Jetez les batteries usagées conformément aux lois en vigueur dans votre pays. Si vous désirez vous débarrasser d'une batterie incomplètement déchargée, recouvrez les bornes de la batterie avec du ruban adhésif afin d'éviter tout court-circuit.

Pour les utilisateurs en Allemagne

Soucieux de pouvoir éliminer les batteries sans polluer, Olympus a conclu en Allemagne un contrat avec GRS (système collectif de reprise des piles et des batteries).

Allumer l'enregistreur

Faites glisser le commutateur POWER / HOLD dans le sens de la flèche.

• La fenêtre d'accueil s'affiche.

Mode veille

Si, une fois allumé, l'enregistreur est inutilisé pendant plus de 10 minutes (réglage initial), l'affichage disparaît et l'appareil se met en mode veille (économie d'énergie) (P.108).

Pour sortir du mode veille, faites glisser le commutateur POWER / HOLD afin d'enclencher l'alimentation.

Éteindre l'enregistreur

Faites glisser le commutateur POWER / HOLD dans le sens de la flèche et maintenez-le en position durant au moins 1 seconde.

• En cas de coupure de l'alimentation, les données existantes et les paramètres des modes sont conservés.

Verrouillage

En mode HOLD, les conditions de fonctionnement seront conservées et toutes les touches seront désactivées. L'enregistreur peut ainsi être transporté en toute confiance dans un sac. Ce mode permet aussi d'éviter toute interruption accidentelle de l'enregistrement.

Faites glisser le commutateur POWER / HOLD sur [HOLD].

• [HOLD] s'affiche sur l'écran.

Sortie du mode HOLD

Glissez le commutateur POWER/HOLD en position ON.

Remarque

• Si vous appuyez sur n'importe quelle touche en mode HOLD, le voyant lumineux PEAK (R) clignote en orange, mais cela n'active pas l'enregistreur.
• Si HOLD est appliqué pendant un enregistrement (ou une lecture), l'enregistrement (ou la lecture) est maintenu(e) et les autres fonctions sont désactivées (lorsque la lecture est terminée, ou lorsque l'enregistrement s'arrête faute de mémoire, l'enregistreur s'arrête de fonctionner).

Réglage de l'heure et de la date

Une fois le r effectué, chaque fichier portera l'indication "Enregistré le". Afin de faciliter la gestion de vos fichiers, veillez à bien effectuer le réglage de l'heure et de la date.

Dans les situations décrites ci-dessous, lors de l'allumage de l'enregistreur, le message [Procédez au réglage de l'heure] s'affiche. Effectuez les réglages à partir de l'étape 1.

• Lors de la première utilisation suivant l'achat.
• Lors de l'introduction d'une nouvelle batterie après un arrêt prolongé de l'enregistreur ou lorsque le réglage n'a pas été effectué.

1 Sélectionnez les paramètres à l'aide de la touche ▷ ▪ / ▷ ▪

• Sélectionnez les éléments désirés parmi "Année", "Mois", "Jour", "Heure", "Minute", indiqués par le point clignotant.

Configurez en appuyant sur la touche +/-

• Comme indiqué ci-dessous, sélectionnez l'élément suivant avec la touche ▶/◀, et configurez avec la touche +/-.

Appuyez sur la touche OK pour valider le réglage

• L'horloge démarrera à partir de la date et de l'heure configurées. .

• Vous pouvez choisir l'affichage de 12 heures ou de 24 heures en appuyant sur la touche F2 pendant le réglage des heures et des minutes.

Exemple : 22:38 (22:38 = 10:38 P.M.)

22:38

• Vous pouvez modifier l'ordre du "Mois", du "Jour" et de l'"Année" en appuyant sur la touche F2 pendant leur configuration.

Exemple : pour le 24 mars 2012.

Réglage du guide vocal

Après le réglage de l'horloge, vous entendez l'annonce. Si vous n'avez pas besoin du guide vocal, sélectionnez Off. Voir le réglage du guide vocal (P.104). Mettez sur OFF lorsque vous n'utilisez pas le guide vocal.

• Les réglages de l'horloge et du guide vocal effectués, vous pouvez commencer à utiliser l'enregistreur. Pour le fonctionnement de l'enregistreur, voir "Débuter avec le LS-100!" (P.16-17).

Insertion de la carte SD

L'indication "SD" du présent manuel fait référence aux cartes SD, SDHC et SDXC.

Vous pouvez utiliser les cartes SD disponibles dans le commerce.

1. Faites glisser la touche de verrouillage sur la position [OPEN] pour ouvrir le couvercle du logement de la carte SD.

2. Insertion de la carte SD

• Présentez la carte SD avec les bornes de connexion orientées vers le haut et introduisez-la dans la fente comme indiqué sur l'illustration.
• Si la carte SD est insérée à l'envers ou en biais, vous risquez d'endommager la zone de contact ou de coincer la carte SD.
• Si la carte SD n'est pas entièrement insérée, les données ne pourront pas y être enregistrées.

Fermez le couvercle du logement de la carte SD

• Après avoir refermé , faites glisser la touche de verrouillage de la batterie sur la position [LOCK].
• Lorsque la carte SD est insérée, la fenêtre de commutation du support d'enregistrement s'affiche.

Pour effectuer un enregistrement sur la carte SD, appuyez sur la touche + / - et sélectionnez [Oui]. Appuyez sur la touche OK pour valider le réglage.

Remarques

Le support d'enregistrement est commuté sur la mémoire intégrée (P.107). Cet enregistreur peut ne pas reconnaître correctement certaines cartes SD formatées avec un ordinateur ou un autre appareil. Avant leur utilisation, veillez à formater vos cartes avec l'enregistreur (P.113).

Éjection de la carte SD

Poussez la carte SD vers l'intérieur pour la déverrouiller, laissez-la s'éjecter partiellement et retirez-la lentement.

• Lorsque vous sélectionnez [Carte SD] dans [Choisir la mémoire], le message [Passage à la mémoire interne] s'affiche.

Lorsque la carte SD est protégée contre l'écriture, le message suivant s'affiche : « La carte SD est verrouillée ». Avant d'insérer la carte, désactivez la fonction .

Si le commutateur est positionné sur [LOCK], ni l'enregistrement ni les autres fonctions ne peuvent être réalisés.

Remarques

• Si vous retirez brusquement le doigt après avoir poussé la carte SD vers l'intérieur, celle-ci peut s'éjecter violemment hors de la fente.
• Selon le fabricant ou le type, certaines cartes SD, SDHC et SDXC ne sont pas correctement reconnues à cause de problèmes de compatibilité avec l'enregistreur.
• Veuillez lire la notice d'instruction fournie avec la carte SD avant son utilisation.
• Si la carte SD n'est pas reconnue, retirez-la puis remettez-la à nouveau pour vérifier si l'enregistreur la reconnaît.
• Selon le type de carte SD, la vitesse de traitement peut être diminuée. D'autre part, la répétition des écritures et des effacements sur les cartes SD peut diminuer leurs performances. Si tel est le cas, veuillez reformater la carte SD (P.113).
• Consultez les pages d'assistance de notre site web pour savoir quelles cartes SD sont utilisables avec cet enregistreur conformément aux normes Olympus. http://olympus-imaging.jp/

Toutefois, Olympus ne garantit pas que les marques de cartes SD figurant sur la liste de son site web soient toujours compatibles. En outre, le support pourrait ne plus être disponible suite aux modifications des spécifications des cartes. Veuillez tenir compte de ces considérations.

Utilisation de la fenêtre d'accueil

Lorsque vous allumez l'enregistreur, la fenêtre d'accueil s'affiche. L'enregistreur dispose de 5 modes. Les entrées pour chaque mode sont situées sur la fenêtre d'accueil. Pour les détails concernant chaque mode, reportez-vous aux pages Références.

[Métronome] P.100

L'enregistreur dispose d'une fonction métronome.

Lissajous. P.69

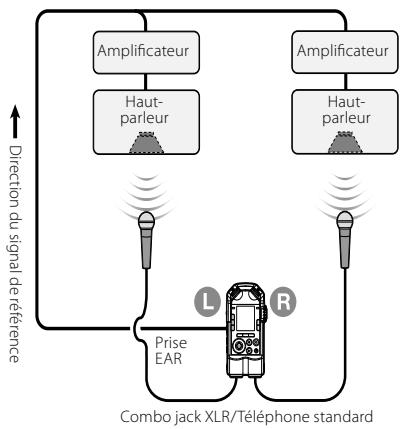

Cette fonction permet de mesurer le déphasage entre le microphone et la source audio.

Mode enregistreur

4 modes d'enregistrement sont disponibles : [Normal], [Overdub], [Synchro], [Enregistrement par synchronisation de la voix]. Cet appareil vous permet de profiter d'un large éventail de possibilités, depuis l'enregistrement d'une exécution musicale jusqu'aux enregistrements en plein air.

Normal

Enregistrement normal.

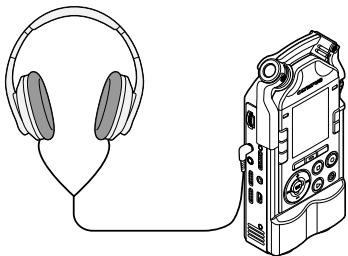

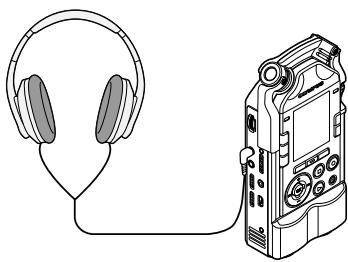

Exemple d'utilisation :

Overdub

Un enregistrement peut être facilement superposé sur le fichier d'un enregistrement préalable.

Exemple d'utilisation :

Synchro

Enregistrement d'une exécution musicale seule, avec la lecture simultanée d'un fichier enregistré.

Exemple d'utilisation :

Enregistrement par synchronisation de la voix

L'enregistrement commence automatiquement lorsqu'un son, plus fort que le niveau de synchronisation défini, est détecté.

Exemple d'utilisation :

Dans le mode Enregistreur, les dossiers, du [Dossier A] au [Dossier E], sont utilisés pour les enregistrements vocaux.

Dans cet enregistreur, les fichiers et les dossiers placés directement dans le dossier [Enregistreur] ne sont pas affichés.

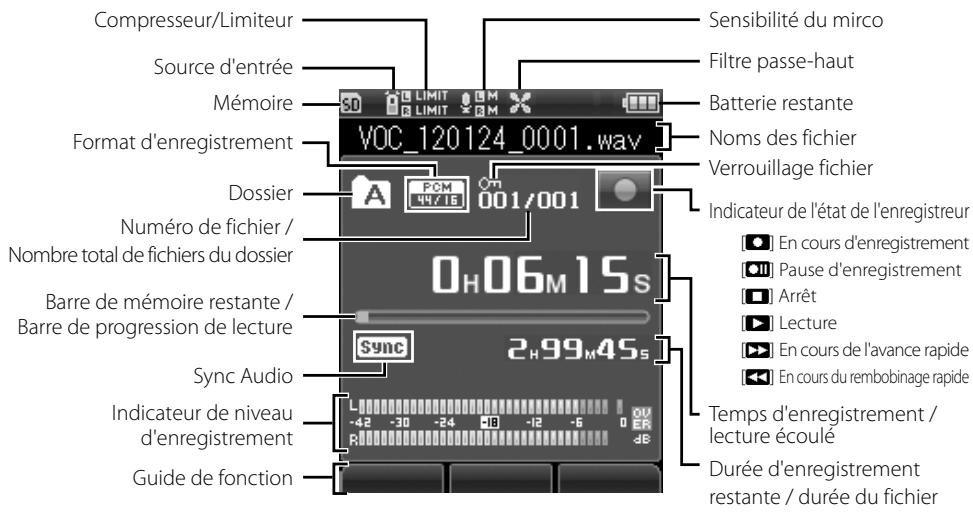

Sélection des dossiers et des fichiers

Fenêtre d'accueil [Enregistreur]

Affichage de la listedosdossiers

Affichage de la liste des fichiers

Noms des fichiers

ID utilisateur

Le nom d'identification qui a été réglé par l'enregistreur.

② Date de l'enregistrement

La date d'enregistrement est représentée par 6 chiffres.

Exemple : pour le 1er février 2012, 120201.

③ Numéro de fichier :

Voici les extensions de nom de fichier pour le format d'enregistrement lors d'un enregistrement avec cet appareil.

(4) Extension :

Extensions des formats d'enregistrement.

• Format PCM linéaire. wav
• Format MP3. mp3

Pour obtenir un bon enregistrement, il est important de régler correctement le gain de microphone (P.80) et (P.81) de la source d'entrée.

Pour ajuster le niveau d'enregistrement approprié

Lorsque, durant l'enregistrement, l'indicateur de niveau d'enregistrement arrive jusqu'à l'extrémité droite ou que le voyant lumineux PEAK (R) orange s'allume, . Ajustez de façon que l'indicateur de niveau n'excède pas -6 dB.

L'indicateur de niveau indique un niveau excessif ( ).

Mettre en pause l'enregistrement en appuyant sur la touche REC

L'indicateur d'enregistrement et l'affichage clignotent, l'enregistrement se met en pause.

2. Réglez le niveau d'enregistrement à l'aide du bouton de réglage REC LEVEL

• Ajustez le en fonction des conditions de la source sonore.

• Les différents niveaux d'entrée des canaux G/D des sources d'entrée peuvent être ajustés à l'aide du . En augmentant la valeur, on élève le niveau d'enregistrement, et l'indication de niveau augmente.
• Lorsque le PEAK varie de façon importante pendant l'enregistrement, même en réglant le [Niveau d'enregistrement] sur [Auto] ou [Limiteur ON], des bruits peuvent se produire (P.81). Il est conseillé de faire un essai pour vérifier si le réglage du niveau d'enregistrement est approprié.

Avant de commencer l'enregistrement, CHOISISSEZ un dossier dans la liste [Dossier A] à [Dossier E]. Selon le contenu de l'enregistrement, il peut être utile d'utiliser plusieurs dossiers.

Normal

1 Sélectionnez un dossier pour l'enregistrement.

2 Mettez en pause l'enregistrement en appuyant sur la touche REC.

3 Ajustez le niveau d'enregistrement

• Ajustez le bouton de réglage REC LEVEL en fonction des conditions de la source sonore.

Ajustez le niveau d'enregistrement.

Appuyez sur la touche REC pour commencer l'enregistrement.

• [0] s'affiche sur l'écran, et l'enregistrement commence.

Dossier d'enregistrement. Temps d'enregistrement. Barre de mémoire restante. Format d'enregistrement. Temps d'enregistrement restant. Indicateur de niveau d'enregistrement.

Appuyez sur la touche STOP pour arrêter l'enregistrement.

Pendant l'enregistrement, appuyez sur la touche REC.

• [00] s'affiche sur l'écran. Lorsque l'appareil est laissé en pause d'enregistrement plus de 2 heures, il s'arrête.
• Pour reprendre l'enregistrement, appuyez à nouveau sur la touche REC.

Pour écouter le son en cours d'enregistrement (Moniteur d'enregistrement)

Vous pouvez écouter l'enregistrement en cours en connectant un casque à l'enregistreur avec une prise EAR. Vous pouvez ajuster le volume du moniteur d'enregistrement avec le bouton de réglage VOLUME.

Remarques

• Afin d'éviter toute irritation des oreilles, réglez le volume à [0] avant de connecter votre casque.
• Afin d'éviter l'effet de hurlement, n'approchez pas le casque du microphone durant l'enregistrement.
• Même si vous modifiez le volume, le niveau d'enregistrement et le gain du microphone ne changent pas.

Overdub

Un enregistrement peut être facilement superposé sur le fichier d'un enregistrement préalable. L'enregistrement de la superposition d'une lecture de fichier audio sur une interprétation musicale est utile pour la composition et la pratique musicales.

Exemple d'utilisation

Nouveau fichier sur lequel est effectué l'overdub.

Fichier 2

batterie +asse

Fichier 1

Fichier 1

battery

• Le fichier original, à partir duquel la lecture a été effectuée, est conservé tel quel.

Vous pouvez effectuer l'enregistrement par superposition de différents éléments enregistrés séparément. Ainsi, vous pouvez composer en ajoutant à la batterie une basse, une guitare, ainsi qu'une exécution vocale ou instrumentale.

• Avec le format d'enregistrement [PCM 44.1kHz/16bit], l'enregistrement et la lecture en overdub sont possibles.

1. Réglez le [Mode enregist.] sur [Overdub] (P. 79). 2. Raccordez le casque à la prise EAR de l'enregistreur.

L'écoute de la lecture du fichier, sur lequel est effectué l'overdub, s'effectue à partir de la prise EAR.

3. Choisissez un fichier pour l'enregistrement overdub (P.34, 45). 4. Appuyez sur la touche PLAY pour démarrer la lecture. 5. Mettez en pause l'enregistrement en appuyant sur la touche REC.

• Lecture du fichier en continu.

Ajustez le niveau d'enregistrement.

• Équilibrez avec le fichier audio.

Appuyez sur la touche REC pour commencer l'enregistrement.

• La lecture du fichier démarre du début.
• Démarrage simultané de la lecture du fichier et de l'enregistrement du son d'entrée.

a) Niveau sonore de la lecture. b) Niveau sonore de l'enregistrement. c) Indicateur de niveau d'enregistrement.

Appuyez sur la touche STOP pour arrêter l'enregistrement.

Remarque

• Sauvegardez sous un autre nom le fichier sur lequel vous avez effectué l'overdub.

Synchronisation [Play Sync]

Enregistrement d'une source externe seule, avec la lecture simultanée d'un fichier enregistré.

Exemple d'utilisation

Enregistrement de l'exécution personnelle d'une pièce musicale durant la lecture simultanée d'une autre pièce musicale servant de modèle. La possibilité de reconfirmer la hauteur tonale ou le tempo avec le fichier enregistré est idéale pour les exercices de pratique musicale.

• L'enregistrement et la lecture synchronisés sont possibles avec le format d'enregistrement [PCM 44,1 kHz / 16 bits].

1. Réglez le [Mode enregistrement] sur [Synchro] (P.79). 2. Raccordez le casque à la prise EAR de l'enregistreur.

L'écoute de la lecture du fichier, sur lequel est sauvegardé , s'effectue à partir de la prise EAR.

3 Choisissez un fichier pour (P.34, P.45). 4 Appuyez sur la touche PLAY pour démarrer la lecture. 5 Mettez en pause l'enregistrement en appuyant sur la touche REC.

• La lecture du fichier se poursuit.

6. Ajustez le niveau d'enregistrement. 7. Appuyez sur la touche REC pour commencer l'enregistrement. La lecture du fichier démarre du début.

(a) Niveau sonore de l'enregistrement (b) Niveau sonore de la lecture

Appuyez sur la touche STOP pour arrêter l'enregistrement.

Enregistrement par synchronisation de la voix [V-Sync. Rec]

Avec l'e , lorsque l'enregistreur détecte une voix dont l'intensité est supérieure au préréglé, il démarre automatiquement, et lorsque l'intensité de la voix diminue, l'enregistrement s'arrête.

1. Réglez le [Mode d'enregistrement] sur [V-Sync. Rec] (P.79). 2. Mettez en pause l'enregistrement en appuyant sur la touche REC. 3. Réglez le de la voix avec la touche /1.

L'appareil affiche 15 niveaux . Plus le chiffre est élevé, plus la sensibilité est importante et l'enregistrement démarre pour une intensité de voix faible.

Niveau (pour le réglage du niveau, déplacez de gauche à droite)

Appuyez sur la touche Enregistrement pour commencer l'enregistrement.

L'appareil se met en pause d'enregistrement. L'affichage [Pause] et l'indicateur d'enregistrement clignotent. Lorsque le volume d'entrée est supérieur au niveau de , l'enregistrement démarre automatiquement.

L'enregistrement par synchronisation de la voix s'arrête automatiquement.

• Lorsque vous réglez sur [1 fois] le [Mode] de l'[V-Sync. Rec], après l'arrêt de est désactivé (P.79).
• Lorsque vous réglez sur [Continu] le [Mode] de l'[V-Sync. Rec], après se met en pause. Si un bruit est détecté, l'enregistrement est effectué sur un nouveau fichier. (P.79).
• Pour arrêter l'enregistrement par synchronisation de la voix, appuyez sur la touche STOP.

Enregistrement avec utilisation du métronome

Le métronome utilisé comme guide rythmique durant les enregistrements permet d'obtenir des tempos précis.

1. Réglez le [Mode d'enregistrement] sur [Normal] (P.79). 2. Pour le [Réglage du métronome], choisissez [Détails] et mettez [Affichage] sur [On] (P.100).

Pour modifier le style et le tempo du métronome, mettez [Réglage du métronome] sur [Détails] (P.100).

3 Raccordez le casque à la prise EAR de l'enregistreur.

Appuyez sur la touche REC pour commencer l'enregistrement

• Si vous sélectionnez [Compteur à rebours], l'enregistrement commence à la fin du compte à rebours.

5. Appuyez sur la touche STOP pour arrêter l'enregistrement.

• Le métronome s'arrête en même temps que l'enregistrement.

Mise en garde pour l'ouverture des fichiers

• Si vous utilisez une carte SD avec l'enregistreur, ne vous trompez pas lors du choix du support d'enregistrement utilisé, entre [Mémoire intégrée] et [Carte SD] (P.107).
• Afin d'éviter l'écrêtage, vérifiez que est bien allumé avant d'effectuer l'enregistrement.
• Lorsque le temps d'enregistrement restant est de 60 secondes, le commence à clignoter, et lorsqu'il ne reste plus que 30 ou 10 secondes, le clignotement s'accélère.
• Si le message [Dossier plein] s'affiche, l'enregistrement n'est plus possible. Changez de dossier ou e
• Si le message [Mémoire pleine Effacez les fichiers inutiles avant de poursuivre l'enregistrement (P.50).
• D'autre part, la répétition des écritures et des effacements sur les supports d'enregistrement peut diminuer leurs performances. Veuillez alors formater les supports d'enregistrement (P.113).

Recherche de fichier

La recherche des fichiers enregistrés peut être effectuée à partir de la date d'enregistrement. Si vous spécifiez la date de son enregistrement, le fichier désiré peut être trouvé rapidement.

1. [Accueil] [Enregistreur] 2. Utilisez la touche OK.

• La liste des dossiers s'affiche.

Appuyez sur la touche F1 pour changer le mode de recherche.

• La liste des dates s'affiche.

4 Choisissez la date d'enregistrement avec la touche +/−

Utilisez la touche OK.

• La liste des fichiers enregistrés à la date sélectionnée s'affiche.

Choisir le fichier avec la touche +/ -

Lecture

L'enregistreur peut lire les fichiers enregistrés sur d'autres appareils dans les formats WAV et MP3.

1. Choisissez le fichier que vous désirez lire (P.34, P.45). 2. Appuyez sur la touche PLAY pour démarrer la lecture.

• [S] s'affiche sur l'écran. (a) Nom du fichier (b) Numéro du fichier (c) Barre de progression de la lecture (d) Temps de lecture écoulé (e) Indicateur de niveau de sortie

3. Réglez le volume avec le bouton de réglage VOLUME.

Le volume augmente proportionnellement au chiffre indiqué par le bouton de réglage.

Appuyez sur la touche STOP pour arrêter la lecture

• [□] s'affiche sur l'écran.
• Arrêt en cours de lecture.

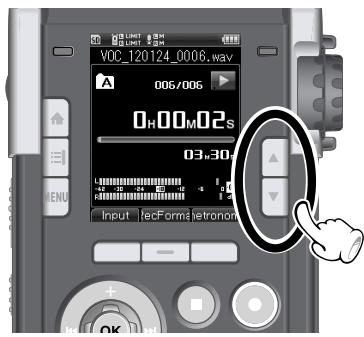

Réglage de la vitesse de lecture

La vitesse de lecture peut être modifiée entre 50% et 400% sans modification de la hauteur tonale. Modifiez-la selon vos besoins.

Réglez la vitesse de lecture avec les touches ▲ / ▼.

Remarque

• Les fichiers MP3 à débit binaire variable (dans lesquels la conversion en débit binaire variable est effectuée) peuvent ne pas être correctement lisibles.

Avance rapide

Quand l'enregistreur est à l'arrêt, appuyez sur la touche ▶ et maintenez-la enfoncée.

• Si vous relâchez la touche, l'appareil s'arrête. Appuyez sur la touche PLAY pour commencer la lecture à cette position.

Pendant la lecture, appuyez sur la touche et maintenez-la enfoncée.

• Si vous relâchez la touche, la lecture reprend.
• S'il y a une marque index au milieu d'un fichier, la lecture s'arrête à cette position (P.48).
• L'enregistreur s'arrête quand il atteint la fin du fichier. Si vous appuyez sur la touche ▶ en la maintenant enfoncée, l'avance rapide continue sur le début du fichier suivant.

Retour rapide

Quand l'enregistreur est à l'arrêt, appuyez sur la touche et maintenez-la enfoncée.

• Si vous relâchez la touche, l'appareil s'arrête. Appuyez sur la touche PLAY pour commencer la lecture à cette position.

Pendant la lecture, appuyez sur la touche et maintenez-la enfoncée.

• Si vous relâchez la touche, la lecture reprend.
• our atteint le début du fichier. Si vous appuyez sur la touche en la maintenant enfoncée, le retour rapide continue sur la fin du fichier précédent.

Pour positionner en début de fichier

À l'arrêt ou en cours de lecture, appuyez sur la touche

• suivant. Pendant la lecture, appuyez sur la touche I.
• en cours de lecture.

• Le repérage saute au début du fichier précédent. Si la lecture a été arrêtée au milieu d'un fichier, le repérage retourne au début du fichier.

Pendant la lecture, appuyez deux fois sur la touche.

• Le repérage saute sur le début du fichier précédent.

Remarques

• et qu'une marque index est présente au milieu du fichier, l'appareil s'arrête à cette position. Par contre, lorsque vous réalisez l'opération à l'arrêt, les marques index sont ignorées (P.48).
• si [Intervalle de saut] n'est pas réglé sur [Saut de fichier], l'enregistreur fera un saut avant ou un saut arrière de la durée programmée (P.88).

Marque index

Si des marques index sont placées, vous pouvez retrouver rapidement l'endroit que vous souhaitez écouter, grâce à l'avance ou au retour rapides.

• Attribuez à l'avance la fonction [INDEX] à la touche Fn (P. 106).

Appuyez sur la touche Fn, correctement réglée, pour assigner la marque index à la position choisie.

• Un numéro s'affiche et une marque index est effectuée.
• L'enregistrement ou la lecture continue après la mise d'une marque index, de sorte que vous pouvez effectuer d'autres marques index de façon similaire.

Effacement des marques d'index

1 Choisissez les fichiers dont vous voulez effacer les marques index.

2 Sélectionnez les marques index que vous désirez effacer à l'aide de la touche ▷ ▪ / I ▷.

3 Appuyez sur la touche ERASE durant l'affichage de l'index (environ 2 secondes).

• L'index est effacé.
• Lorsqu'un index est effacé, les numéros des index suivants sont automatiquement décalés.

Remarques

• Vous pouvez placer jusqu'à 99 marques index dans un seul fichier. Lorsque vous essayez de placer plus de 99 marques index, le message [Index plein] s'affiche.
• Les marques index ne peuvent pas être placées ou effacées dans un fichier verrouillé (P.90).

Lecture à répétition

Vous pouvez répéter la lecture d'une partie d'un fichier en cours de lecture.

• Attribuez au préalable la fonction [A-B] à la touche Fn (P.106).

1 Sélectionnez le fichier dont vous voulez répéter certains segments, et commencez la lecture (P.34, P.45).

2 Appuyez sur la touche Fn, puis, à l'endroit où vous souhaitez commencer le segment de lecture à répétition, réglez correctement le point de début.

• [R] clignote.
• Pendant le clignotement [B], l'avance et le retour rapides (P47) peuvent être effectués au cours de la lecture normale, ainsi que l'avance rapide jusqu'à la fin du fichier.

3. Appuyez de nouveau sur la touche Fn, correctement réglée, à l'endroit où vous souhaitez terminer le segment de lecture à répétition.

• L'enregistreur lit le segment de façon répétée jusqu'à ce qu du segment soit annulée.

Annulation de la lecture à répétition

Le fait d'appuyer sur l'une des touches suivantes relâch du segment.

Lorsque vous appuyez sur la touche Fn (Annulation), s'arrête et l'appareil revient à la lecture normale.

Touche

Lorsque vous appuyez sur la touche, la lecture en répétition s'arrête et le repérage se place en début de fichier.

Touche STOP

Lorsque vous appuyez sur la touche STOP, la lecture en répétition s'arrête, et la lecture normale est aussi arrêtée.

Touche

Lorsque vous appuyez sur la touche , la lecture en répétition s'arrête, et le repérage se place en début de fichier.

Remarque

• Si des marques d'index sont insérées ou effacées pendant la lecture en répétition d'un segment, cette dernière est annulée et la lecture revient en mode normal.

Effacer un fichier

Un fichier sélectionné peut être effacé d'un dossier. De même, tous les fichiers d'un dossier peuvent être effacés simultanément.

1. Choisissez le fichier que vous désirez effacer (P.34, P.45). 2. Quand l'enregistreur est à l'arrêt, appuyez sur la touche ERASE.

• Si, durant l'opération, aucune action n'est effectuée dans les 8 secondes, l'enregistreur s'arrête.

3 Appuyez sur la touche +/- pour sélectionner [Effacer un dossier] ou [Effacer un fichier].

4 Utilisez la touche OK. 5 Sélectionnez [Démarrer] avec la touche +.

Utilisez la touche OK

• Le message [Effacement!] s'affiche, et l'effacement commence. Lorsque le message [Effacement terminé] s'affiche, l'effacement est terminé.

Effacement partiel d'un fichier

Avec cet enregistreur, les fichiers enregistrés au format PCM peuvent être partiellement effacés.

Mettez en lecture le fichier dont vous désirez effacer une partie

• Avancez dans le fichier jusqu'à la position à effacer. Si le fichier est long, utilisez la touche ▶▶ pour effectuer un avancement rapide jusqu'à la position à effacer.

Quand la lecture est sur le début du segment à effacer, appuyez sur ERASE

• [Effacement partiel] clignote.

• Pendant le clignotement, la lecture se poursuit, et l'avance ou le retour rapide en lecture normale peuvent être effectués, ainsi que l'avance rapide jusqu'à la fin du fichier. Si, durant le clignotement, la lecture atteint la fin du fichier, celle-ci devient .

Une fois arrivée sur la fin du segment à effacer, appuyez une nouvelle fois sur la touche ERASE.

• Les messages [Début d'effacement] et [Fin d'effacement] clignotent.

4. Appuyez sur la touche ERASE

• Le message [Effacement partiel!] s'affiche, et l'effacement commence. Lorsque le message [Effacement partiel terminé] s'affiche, l'effacement est terminé.
• Si dans les 8 secondes la touche ERASE n'est pas appuyée, l'effacement partiel est annulé et l'enregistreur revient en mode lecture.

Mise en garde pour l'effacement des fichiers

• L'effacement d'un fichier est définitif. Vérifiez bien avant d'effectuer un effacement.
• Si vous utilisez une carte SD avec l'enregistreur, ne vous trompez pas lors du choix du support d'enregistrement utilisé, entre [Mémoire intégrée] et [Carte SD] (P.107).
• Les fichiers verrouillés et les fichiers qui ont été programmés en lecture seule ne sont pas effaçables (P.90).
• Si le message [Mémoire pleine] s'affiche, l'enregistrement n'est plus possible. Effacez les fichiers inutiles avant de poursuivre l'enregistrement.
• Si un fichier n'est pas reconnu par l'enregistreur, ce fichier ou le dossier contenant le fichier ne peuvent être supprimés. Connectez-vous à un ordinateur pour le supprimer.
• Afin d'éviter l'arrêt de fonctionnement de l'enregistreur en cours d'utilisation, vérifiez préalablement le niveau de la batterie. En outre, la mise à l'arrêt de l'enregistreur peut prendre quelques minutes. Durant le fonctionnement, évitez d'effectuer les opérations suivantes, ce qui pourrait entraîner la corruption des données.

① Ne pas retirer l'adaptateur AC durant le fonctionnement. ② Ne pas retirer la batterie durant le fonctionnement. ③ Ne pas retirer la carte [Carte SD] durant le fonctionnement lorsque celle-ci est utilisée comme support d'enregistrement.

Chapitre4

Mode multipiste

Le mode multipiste permet l'enregistrement ou la lecture séparés de chacune des sources sonores comme la guitare, la basse, la batterie, le clavier électronique et la voix.

Jusqu'à 8 pistes peuvent être utilisées pour gérer un projet. Les niveaux et les balances de sortie des enregistrements de chaque piste peuvent être modifiés, ce qui est très utile pour effectuer des arrangements sonores.

Les modifications effectuées sur les pistes peuvent être mixées (bounce) et sauvegardées dans un seul fichier.

Sauvegarde en un seul fichier.

Des dossiers de gestion [PRJ] (projets) sont disponibles pour le mode multipiste. Les fichiers sont gérés et numérotés par projet.

Comment sélectionner les projets et les pistes

Fenêtre d'accueil

Fenêtre de projet

Fenêtre multipiste

Sélectionnez [Multipiste]

Sélectionnez [Multipiste] et appuyez sur la touche OK.

Créez un projet

Dans le mode multipiste, les fichiers enregistrés (pistes) sont sauvegardés dans le projet.

1. Avec les touches + / -, sélectionnez [NEW PROJECT] et appuyez sur OK.

Sélectionnez une piste

1TRKREC

• Les enregistrements peuvent utiliser jusqu'à 8 pistes. CHOISISSEZ-en 1 ou 2.

En cas d'utilisation d'une seule piste, le signal d'entrée, provenant des entrées G/D, est enregistré en mixage mono.

Source en entrée	Mode d'entrée
Microphone intégré	Mono (mixage G/D)
Microphone externe
Entrée LIGNE
Entrée XLR	Mono (G)

2TRKREC

• Lorsque vous appuyez sur la touche F3 (2TRKREC), vous pouvez enregistrer sur les deux pistes en même temps.

En cas d'utilisation de 2 pistes, le même signal est envoyé sur les 2 pistes, l'enregistrement est réalisé en stéréo.

Source en entrée	Mode d'entrée
Microphone intégré	Entrées G/D (stériso)
Microphone externe
Entrée LIGNE
Entrée XLR

Ajustez le niveau d'enregistrement

① Mettez en pause l'enregistrement en appuyant sur la touche REC. ② Ajustez le bouton de réglage REC LEVEL en fonction des conditions de la source sonore (P.36).

Commencez l'enregistrement

Appuyez sur la touche REC.

• [O] s'affiche sur l'écran, et l'enregistrement commence.

(a) Temps d'enregistrement (b) Indicateur de niveau d'enregistrement (c) Indicateur de niveau d'entrée

Arrêtez l'enregistrement

Appuyez sur la touche STOP.

• Si vous désirez refaire l'enregistrement, réenregistrez sur la même piste. Lorsque vous enregistrez sur la même piste, le fichier précédent est effacé.

Vers la page suivante

Appuyez sur la touche PLAY

• Les différentes pistes du projet, sur lesquelles ont été effectués les enregistrements, sont lues en même temps.
• La piste étant sélectionnée, vous pouvez ajuster la clé en appuyant sur les touches ▲ ou ▼. Avec la touche ▲ le son monte d'un demi-ton (#1 à 6), et avec la touche ▼ le ton descend d'un demi-ton (1 à 6).

(a) Hauteur tonale effective

• Lorsque vous amenez le curseur en correspondance avec la piste que vous désirez écouter, tout en appuyant sur la touche Fn (Solo), les autres pistes restent silencieuses. Attribuez à l'avance la fonction [Solo] à la touche Fn (P.106).
• Vous pouvez effectuer un retour e sur la touche à l'arrêt ou pendant la lecture.
• Vous pouvez effectuer une avance e sur la touche à l'arrêt ou pendant la lecture.

Effectuez le réglage de la piste

Sélectionnez la piste à régler à l'aide de la touche +/- (2). Sélectionnez l'élément de l'image avec la touche

• Pour afficher les fenêtres d'édition, appuyez plusieurs fois sur la touche. Pour revenir à la fenêtre précédente, appuyez sur la touche.

Silence. Appuyez 1 fois sur ▶▶.

Le silence (son coupé) peut être réglé pour chaque piste. Modifiez le réglage à l'aide de la touche +/-.

Attribuez la fonction Silence à la touche Fn.

Vers la page suivante

Balance de sortie : Appuyez 2 fois sur ▷▷.

Le volume peut être réglé pour chaque piste. Réglez le volume à l'aide de la touche +/-.

Balance gauche droite : Appuyez 3 fois sur

La balance gauche droite peut être réglée pour chaque piste. Réglez la balance gauche droite à l'aide de la touche +/-.

Attribution des pistes : Appuyez 4 FOIS sur la touche MENU.

Les fichiers gérés dans le cadre du projet sont affectés à des pistes. Sélectionnez les fichiers à affecter, ainsi que les pistes, à l'aide de la touche +/-, et appuyez sur la touche OK.

Ajoutez une piste.

Vous pouvez faire un enregistrement supplémentaire sur une piste pendant la lecture d'une piste déjà enregistrée.

① Sélectionnez une piste vide à l'aide de la touche +/-. ② Mettez en pause l'enregistrement en appuyant sur la touche REC. ③ Réglez le niveau d'enregistrement à l'aide du bouton de réglage REC LEVEL. ④ Appuyez sur la touche PLAY pour lire la piste enregistrée. - Lecture mixte du fichier affecté à la piste. - L'écoute d'une lecture mixte s'effectue à partir de la prise EAR.

Pour ajouter des données sonores sur une piste vide, répétez la procédure de l'étape 3 à l'étape 6.

Bounce

⑤ Appuyez sur la touche REC pour commencer l'enregistrement. Appuyez sur la touche REC en concordance avec la lecture en cours. L'enregistrement s'effectue sur la piste spécifiée à l'étape ① de la procédure. ⑥ Appuyez sur la touche STOP pour arrêter l'enregistrement et la lecture.

Avec l'enregistreur, vous pouvez sauvegarder jusqu'à 8 pistes par projet. Lorsque vous avez besoin de pistes vides, effectuez un bounce de fichier et affectez-le à une piste.

Tous les fichiers affectés à la piste concernée sont intégrés au bounce.

Appuyez sur la touche Fn correctement réglée (bounce).

Le fichier bounce peut être sélectionné à partir de [Attribution de piste] (P.62). Au préalable, attribuez la fonction [Rebond] à la touche Fn (P.106).

② Appuyez sur la touche + et choisissez [Démarrer]. ③ Appuyez sur la touche OK.

• Une animation apparaît à l'écran et le bounce commence.
• Lorsque le message [Fin] s'affiche, le bounce est terminé. Une sauvegarde est effectuée dans le même projet avec un nouveau fichier au format PCM [44.1 kHz / 16 bit].

Effacer un projet

Effacer un projet inutilisé

1 Sélectionnez le projet à effacer.

2 Appuyez sur la touche ERASE.

• La fenêtre de confirmation d'effacement s'affiche.

3 Sélectionnez [Démarrer] avec la touche +.

4 Utilisez la touche OK.

• Le message [Effacement!] s'affiche, et l'effacement commence. Lorsque le message [Effacement terminé] s'affiche, l'effacement est terminé.

Effacer une piste

Effacer une piste inutilisée

1 Sélectionnez le projet sur lequel est sauvegardée la piste à effacer.

2 Utilisez la touche OK.

• La fenêtre multipiste s'affiche.

3 Affichez la liste des fichiers avec la touche LIST.

4 Sélectionnez le fichier avec la touche +/-. 5 Appuyez sur la touche ERASE.

• La fenêtre de confirmation d'effacement s'affiche.

6 Sélectionnez [Démarrer] avec la touche +.

7 Utilisez la touche OK pour confirmer.

• Le message [Effacement!] s'affiche, et l'effacement commence. Lorsque le message [Effacement terminé] s'affiche, l'effacement est terminé.

Mise en garde pour l'effacement des fichiers

• La suppression d'un projet ou d'une piste est définitive. Vérifiez bien avant d'effectuer un effacement.
• Si vous utilisez une carte SD avec l'enregistreur, ne vous trompez pas lors de l'indication du support d'enregistrement utilisé, entre [Mémoire intégrée] et [Carte SD] (voir p. 107).

Fonctions syntoniseur - Lissajous - Métronome

L'enregistreur dispose d'une fonction syntoniseur qui inclut : calibrage, syntoniseur chromatique, guitare et basse. Cette fonction permet une syntonisation précise selon le type d'instrument.

Utilisez les touches + / - pour choisir le type de syntoniseur

• [Calibrage], [Syntoniseur chromatique], [Guitare], [Basse] sont les différentes options parmi lesquelles vous pouvez choisir.

3. Utilisez la touche OK

• Le réglage choisi s'affiche à l'écran.

Cette option permet de régler le calibrage du syntoniseur. Il est possible de régler la fréquence du son de référence A entre 435 Hz et 445 Hz par unités de 1 Hz.

À l'aide des touches + / -, sélectionnez la fréquence, puis appuyez sur la touche OK.

Synthétiseur chromatique : configuration

Prend en charge tous les modes et ajuste le décalage de l'instrument enregistré par rapport au son de référence.

Syntonisation en jouant une tonalité de l'instrument

Position cible du son de référence. Indicateur de syntonisation (C). H enregistré.

• La h perçu est affichée.
• Le son (signal) qui est affiché actuellement est celui qui sera syntonisé.

(2) Ajustement en consultant l'indicateur de syntonisation et le voyant

• La syntonisation est effectuée de sorte qu'une barre s'affiche au milieu de l'indicateur.
• Lors de la connexion d'instruments électriques, veuillez les connecter directement, sans utiliser de pédale d'effet.

Guitare / Basse : Configuration

Il s'agit du type de syntonisation de base pour la guitare et la basse.

① Syntonisation en jouant une tonalité avec les cordes

(a) Numéro de la corde qui est accordée. (b) Code de syntonisation.

• La valeur de référence de la corde qui a émis une tonalité est affichée.

(2) Ajustement en consultant l'indicateur de syntonisation et le voyant

• La syntonisation est effectuée de sorte qu'une barre s'affiche au milieu de l'indicateur.

Grille Harmonique Guitare

Numéro de corde / tonalité
1	2	3	4	5	6
E	B	G	D	A	E

Grille Harmonique Basse

Numero de corde / tonalité
1	2	3	4
G	D	A	E

Lors d'un enregistrement en studio par exemple, cette fonction mesure automatiquement le déphasage dû à la distance entre le microphone et l'origine du son. En observant la courbe de Lissajous, il est possible de déterminer la position idéale pour un microphone dynamique ou un microphone à condensateur.

Qu'est-ce que le déphasage ?

Il s'agit du décalage sensible entre deux ondes sonores. Si l'on est de face, le son est perçu de la même façon par le micro de gauche et de droite, mais si la source du son est décalée vers la gauche

ou vers la droite, un décalage sensible apparaît lorsque le son est perçu par les canaux droit et gauche.

Pour un enregistrement parfait, veuillez utiliser la mesure de Lissajous.

Avant de lancer la courbe, connectez l'enregistreur et l'amplificateur.

Avec un microphone dynamique ou un microphone à condensateur

Affiche la valeur de mesure actuelle.

Exemple d'affichage de mesure :

Déphasage

Déphasage

Déphasage

Déphasage

Faites démarrer le métronome en appuyant sur la touche PLAY.

• Vous pouvez ajuster le volume du métronome avec la molette VOLUME.
• Les détails du réglage de la fonction métronome sont accessibles via [MENU] puis [Réglages métronome] (P.100).

Nom de la vitesse et indications sur le tempo

LARGO	Large, lent	\( \vdash {40} \sim {60} \)
LARGHETTO	Assez lent	\( \vdash {60} \sim {66} \)
ADAGIO	A l'aise	\( \vdash {66} \sim {76} \)
ANDANTE	Modéré (allant)	\( \vdash {76} \sim {108} \)
MODERATO	Modéré	\( \vdash {108} \sim {120} \)
ALLEGRO	Vif	\( \vdash {120} \sim {168} \)
PRESTO	Rapide	\( \vdash {168} \sim {200} \)
PRESTISSIMO	Très rapide	\( \vdash {200} \sim {208} \)

Chapitre6

Méthode de paramétrage du menu

Les éléments des menus sont classés par onglets. Veuillez d'abord sélectionner un onglet, puis vous déplacer jusqu'à l'élément souhaité pour le régler rapidement. Vous pouvez régler chaque élément du menu comme suit.

Appuyez sur la touche MENU

• Le menu s'affiche à l'écran.

Appuyez sur les touches / pour sélectionner l'élément à configurer.

• Vous pouvez changer l'affichage du menu en déplaçant le curseur de l'onglet des réglages.

Utilisez la touche OK

• Se déplace vers le réglage de l'élément sélectionné.

Appuyez sur la touche OK pour valider le réglage.

• Vous serez informé que les réglages ont bien été définis par l'écran.
• Si, avant d'appuyer sur la touche OK, vous appuyez sur la touche ▶, alors les réglages sont annulés et vous revenez à l'écran précédent.

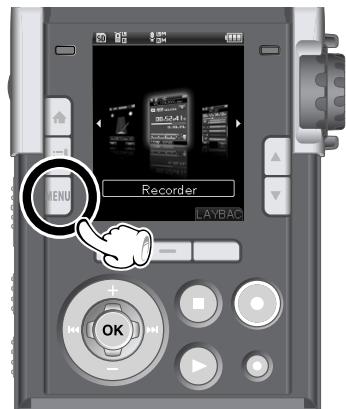

Appuyez sur la touche MENU pour refermer le menu

• Si vous a lorsque l'écran de menu est affiché pendant l'enregistrement ou la lecture, vous retournez à l'écran précédent sans interrompre l'enregistrement ou la lecture.

Remarques

• L'enregistreur s'arrête s'il reste inactif pendant 3 minutes lors d'une opération de configuration des menus. Dans ce cas, l'élément qui était en train d'être réglé n'est pas modifié.
• Quand vous entrez dans les réglages du menu pendant l'enregistrement ou la lecture, les réglages du menu sont annulés si vous n'appuyez sur aucune touche pendant 8 secondes.

La coloration de la colonne Options signifie qu'il s'agit du réglage initial.

Menu enregistrement [Menu Enregistrement] : Réglages relatifs à l'enregistrement

Elément de réglage	Options	Mode de fonctionnement O: Réglage possible ×: Réglage impossible
		Arrêt	Lecture	Écarts déninguement
Mode d'enregistrement* [Mode enregistr.] P.79	[Normal][Enregistrement fractionné] [Sync lecture][V-Sync. Rec]	○	○	×
Sensibilité microphone [Sens. micro] P.80	[Mic intégré] : [Haute][Mémium][Basse] [Mic externe] : [Haute][Mémium][Basse] [XLR (G)] : [Haute][Basse] [XLR (D)] : [Haute][Basse]	○	○	○
Niveau Enregistrement [Niveau Rec] P.81	[Manuel] Vous pouvez régler le compresseur/limiteur pour chaque source d'entrée. [Auto]	○	○	○
Sélectionner l'entrée [Entrée] P.82	[Mic intégré][Mic externe][LINE][XLR/ Téléphone]	○	○	×
Alimentation mic [Alimentation mic] P.83	[Alimentation phantom] : [48V][24V] [Connex alim] : [ON][OFF]	○	○	○
Format d'enregistrement [Format enregistr.] P.84	[PCM] : [44.1kHz/16bit] [MP3] : [128kbps] Vous pouvez définir le format d'enregistrement et le débit d'enregistrement.	○	○	×
Filtre passer-haut [Filtre passer-haut] P.85	[300Hz][100Hz][OFF]	○	○	○
Pré-enregistrement* [Pré-enregistr.] P.86	[ON][OFF]	○	○	×
Moniteur d'enregistrement [Monitaur enregistr.] P.87	[ON][OFF]	○	○	○

• En mode multipistes, les fonctions [Mode enregistr.] et [Pré-enregistr.] ne sont pas disponibles.

Menu lecture : Réglages relatifs à la lecture

Elément de réglage	Options	Mode de fonctionnement ○: Réglage possible ×: Réglage impossible
		Arrêt	Lecture	Développement
Mode Lecture [Mode Lecture] P.88	[1 Fichier][Liste]	○ × ○
Passer Intervalle* [Passer Intervalle] P.88	[Saut avant] [Saut Fichier][10 sec].[30 sec] [1 min].[5 min].[10 min.]	○○○
	[Saut arrière] [Saut Fichier] [1 sec].[3 sec].[5 sec].[10 sec].[30 sec].[1 min].[5 min.]

En mode multipistes, il est impossible de paramétrer le réglage [Passer Intervalle].

Menu Fichier [Menu Fichier] : Réglages relatifs aux fichiers

Elément de réglage	Options	Mode de fonctionnement O: Réglage possible x: Réglage impossible
		Arrêt	Lecture	en cours de renseignement
Fichier bloqué[Fichier bloqué] P.90	[ON][OFF]	O	x	x
Action/copie[Action/Copie] P.91	You pouvez changer l'emplacement et copier des fichiers dans la mémoire interne.	O	x	x
Fichier divisé*[Fichier divisé] P.94	You pouvez fractionner un fichier enregistré avec l'enregistreur.	O	x	x
Propriétés[Propriétés] P.95	Affiche les informations des fichiers et dossiers.	O	O	x

Convertir MP3 [Convertir MP3] P.95	Vous pourrait convertir des fischiers PCM [44.1kHz/16bit] (WAV) au format MP3.	O × ×
Graver un CD [Graver un CD] P.97	Vous pourrait graver directement sur un CD des fischiers PCM [44.1kHz/16bit] (WAV).	O × ×
Rebond** [Rebond] P.98	Sauvegardez les pistes d'un projet du mode multipiste en un seul fisquier.	O × ×

• En mode multipiste, la fonction [Fichier divisé] n'est pas disponible. En mode enregistrement, la fonction [Rebond] n'est pas disponible.

Menu Métronome

Réglages relatifs au métronome

Élement de réglage	Options	Mode de fonctionnement ○: Réglage possible ×: Réglage impossible
		Arret	Lecture	Exercice de réglementation
Métronome [Métronome] é à P.100	[OFF] [ON] [Détails]: [Affichage][Compteur régressif] [Temp][Son][Motif][Volume] peuvent être paramétrés.	○	○	×

Réglages relatifs à l'affichage et au son

Elément de réglage	Options	Mode de fonctionnement ○: Réglage possible ×: Réglage impossible
		Arret	Lecture	Exercice dérivatérent
Rétro-éclairage [Rétro-éclairage] P.102	[Durée éclairage] : [5 sec.] [10 sec.] [30 sec.] [1 min.] [Toujours ON] [Durée éclairage résiduel] : [30 sec.] [1 min. [2 min.] [5 min.] [Toujours ON] [Luminosité] : [1][2][3]	○	○	○
LED[LED] P.103	[ON][OFF]	○	○	○
Signal[Signal] P.103	[01][02][03][04][05]	○	○	○
Langue (Lang) [Langue (Lang)] P.104	La langue d'affichage varie en fonction de la zone où est vendue l'appareil.	○	○	○
Guide Vocal [Guide Vocal] P.104	[ON/OFF] : [ON][OFF] [Vitesse] : [50%] - [400%] Le réglage initial est [100%] [Volume] : [01][02][03][04][05]	○	○	○
Lecture Intro [Lecture Intro] P.105	[10 sec.] [5 sec.] [3 sec.] [OFF]	○	○	○

Menu Système [Menu Système] : Réglages relatifs au système

Elément de réglage	Options	Mode de fonctionnement ○: Réglage possible ×: Réglage impossible
		Arret	Lecture	Exercice dérivatifs (en exergements)
Réglage touche Fn (Réglage touche Fn] P.106	[Touche Fn Enregistreur] : [F1][F2][F3] (Réglage Fn Multipiste] : [F1][F2] Il est possible d'assigner les touches avec leurs tempo propres.	○	○	○
Sélection mémoire [Sélect mémoire] P.107	[Built-in][Carte SD]	○	×	×
Economie Energie [Eco Energie] P.108	[5 min.] [10 min.] [30 min] [1 h.] [OFF]	○	○	○
Heure et Date [Heure et Date] P.108	[Heure][Minute][Année][Mois][Jour]	○	○	×
Réglages USB (Réglages USB) P.109	[Connexion USB] : [PC][AC][EACH] [USB Class] : [Stockage][Composé]	○	○	○
Réinitialiser réglages [MAJ Réglage] P.111	Réinitialise les réglages du menu.	○	×	×
Formatage [Format] P.113	Formate la mémoire.	○	×	×
Mémoire Info. [Mémoire Info.] P.115	Affiche la capacité restante et la capacité totale de la mémoire.	○	○	○
Info Système [Info Système] P.115	[Modèle][Version][Numéro de série]	○	○	○

Mode enregistrement

Permet de régler la méthode d'enregistrement du mode enregistrement.

1. Appuyez sur [Menu] [Menu enregist.] [Mode enregist.]

2 Utilisez la touche OK. 3 Utilisez les touches + / - pour choisir cette méthode d'enregistrement.

Normal

C'est le mode d'enregistrement ordinaire (P.37).

Enregistrement fractionné

Enregistre des sons tout en lisant un fichier (P.39).

Enregistre seulement la source du son, tout en lisant un fichier (P.41).

V-Sync. Rec

L'enregistrement débute automatiquement lorsqu'un son plus haut que le niveau sonore prédéfini est détecté (P.43).

Utilisez la touche OK.

• Si vous avez besoin de l'option [V-Sync. Rec], vous serez dirigé vers l'écran de paramétrage.

V-Sync. Rec sélectionné

À l'aide des touches +/-, sélectionnez l'élément à configurer, puis appuyez sur la touche OK.

Configuration

Appuyez sur la touche OK.

• La fonction d'enregistrement sonore synchronisé est disponible.
• Si le [Mode enregistrement] a été modifié pour un autre mode, cette fonction est automatiquement désactivée.

Temps de détection : configuration

1. À l'aide des touches + / -, sélectionnez le temps de détection, puis appuyez sur la touche OK. Ce paramètre permet de régler le temps de détection. L'enregistreur passe en mode pause ou en mode arrêt si le niveau d'enregistrement perçu est inférieur au niveau déterminé pendant une période supérieure au temps de détection.

Mode : configuration

À l'aide des touches + / -, sélectionnez [Une fois] ou [Succession], puis appuyez sur la touche OK.

Une fais

Après l'enregistrement, le fichier est fermé et l'enregistreur passe en mode arrêt.

Succession

Après l'enregistrement, le fichier est fermé et l'enregistreur passe en mode pause pour l'enregistrement suivant. Si un bruit est détecté, l'enregistrement est effectué dans un nouveau fichier.

Sensibilité microphone

Vous pouvez modifier la sensibilité de la source d'entrée pour l'adapter à l'utilisation visée ou à l'environnement d'enregistrement.

Mic intégré

Permet de régler la sensibilité du microphone stéréo intégré.

Mic externe

Permet de régler la sensibilité du microphone externe.

XLR

Permet de régler la sensibilité du microphone externe XLR connecté au canal gauche.

XLR (D)

Permet de régler la sensibilité du microphone externe XLR connecté au canal droit.

Utilisez la touche OK

• Le réglage de sensibilité de la source d'entrée s'affiche à l'écran.

5 Utilisez les touches + / - pour régler la sensibilité

• Le [Mic intégré] et le [Mic externe] peuvent être réglés sur [Haute], [Moyenne] et [Basse] et [XLR (D)] et [XLR (G)] sur [Haute] ou [Basse].

Niveau d'enregistrement [Niveau Rec]

Vous pouvez régler l'enregistreur pour qu'il ajuste le niveau d'enregistrement de façon automatique ou manuelle. Par ailleurs, vous pouvez ajuster la gamme limite avec un compresseur/limiteur.

Utilisez la touche OK

• Le réglage de sensibilité de la source choisie s'affiche à l'écran.

5. Utilisez les touches +/– pour sélectionner l'élément à régler

L'enregistrement est effectué en ajustant manuellement le niveau d'enregistrement. Cette fonction permet de régler le compresseur/limiteur.

L'enregistrement est effectué en ajustant automatiquement le niveau d'enregistrement. C'est utile lorsque l'on souhaite démarrer l'enregistrement immédiatement.

Utilisez la touche OK

• Si vous avez besoin de l'option [Manuel], vous serez dirigé vers l'écran de paramétrage du compresseur/limiteur. L'écran de paramétrage s'affiche.

Utilisez les touches + et - pour sélectionner le réglage, puis appuyez sur la touche OK.

Compresseur 1

Permet de mettre en évidence la dynamique du son. C'est un réglage approprié pour l'enregistrement musical. Il permet de gagner en résonance mais on perd la singularité de l'amorce.

Compresseur 2

Lisse la dynamique du son. Permet de créer un enregistrement au son harmonieux avec un volume fixe. C'est un réglage approprié pour l'enregistrement de voix. Permet de dégager la singularité de l'amorce, mais on perd en résonance.

Choisir cette option lorsque l'on peut ajuster le niveau d'entrée, sans utiliser de fonctions de correction.

Sélectionner l'entrée

Permet de régler le canal d'entrée de la source audio.

Mic intégré

L'entrée est assurée via le microphone stéréo intégré.

Mic externe

Un microphone externe est connecté à la prise MIC.

Un instrument externe est connecté à la prise MIC.

L'entrée est assurée via un instrument ou un microphone connecté au combo jack XLR/Phone.

Appuyez sur la touche OK pour valider le réglage.

Réglage de la tension lors de la connexion de microphones ou d'instruments externes nécessitant une alimentation phantom, et activation (ou non) de l'alimentation des microphones externes pris en charge par la prise.

Alimentation phantom

Permet de régler la tension de l'alimentation phantom.

Connexion alimentation

Permet de régler l'alimentation des éléments connectés à la prise d'alimentation.

Utilisez la touche OK

Le réglage choisi s'affiche à l'écran.

Alimentation phantom sélectionnée

① Utilisez les touches + / - pour sélectionner la tension, puis appuyez sur OK.

(2) Pour activer ce réglage, mettez l'interrupteur XLR Power en position [ON].

Connexion alimentation sélectionnée

Appuyez sur les touches + / - pour CHOISIR entre [ON] et [OFF], puis appuyez sur la touche OK.

Format d'enregistrement

L'enregistreur permet d'enregistrer au format PCM linéaire avec une qualité audio supérieure au niveau CD et au format MP3 qui permet de conserver les fichiers avec une compression importante des données.

Utilisez la touche + / - pour choisir le format d'enregistrement

Il s'agit d'un format audio non compressé qui est utilisé pour les CD musicaux, entre autres.

MP3

MPEG est la norme internationale établie par un groupe de travail de l'ISO (Organisation internationale de normalisation).

Utilisez la touche OK

• Le réglage choisi s'affiche à l'écran.

Utilisez les touches +/ - pour sélectionner le mode d'enregistrement.

[96.0 kHz / 24 bit] et [44.1 kHz / mono] sont les différents modes d'enregistrement au format PCM (WAV). Ces fichiers prennent en charge le BWF (Broadcast Wave Format) et intègrent la date et l'heure de création.

MP3

[320 kbps] - [64 kbps (mono)]

Appuyez sur la touche OK pour valider le réglage.

Format d'enregistrement

Remarque

• [Convertir MP3] (P95), [Graver un CD] (P97) sont des fonctions qui sont compatibles avec le mode [44.1kHz/16bit] du format PCM. Les autres formats ne sont pas compatibles.

Filtre passe-haut

L'enregistreur dispose d'un filtre passe-haut qui enregistre clairement le son tout en atténuant les basses fréquences au cours de l'enregistrement. Il est ainsi possible d'atténuer les bruits des climatiseurs ou des projecteurs.

1. Appuyez sur [Menu] [Menu enregistrement] [Filtre passe-haut].

2. Utilisez la touche OK. 3. Utilisez les touches + / - pour sélectionner le réglage.

[100Hz] peut être insuffisant pour obtenir un résultat satisfaisant. Dans ce cas, utilisez ce mode.

Il s'agit d'une fonction qui réduit le bruit provenant de la proximité de climatiseurs ou de projecteurs. Ce mode est efficace lors des enregistrements en intérieur.

L'appareil ne fonctionne pas.

Appuyez sur la touche OK pour valider le réglage.

Filtre passe-haut

Pré-enregistrement

Le pré-enregistrement vous permet de démarrer l'enregistrement jusqu'à 2 secondes avant d'appuyer sur la touche d'enregistrement. Cette fonction vous permet, par exemple, de démarrer l'enregistrement du chant d'un oiseau jusqu'à 2 secondes avant qu'il commence, même si vous appuyez sur la touche d'enregistrement au moment où il commence à chanter.

Utilisez les touches + / - pour sélectionner le réglage.

Le pré-enregistrement vous permet de démarrer l'enregistrement jusqu'à 2 secondes* avant d'appuyer sur la touche d'enregistrement.

L'appareil ne fonctionne pas.

Comment activer le pré-enregistrement

Pour , réglez [Pré-enregistr.] sur [ON].

Quand l'enregistreur est en mode d'enregistrement, appuyez sur la touche REC.

• L'enregistreur passe en mode pause de l'enregistrement. Toutefois, l'enregistrement est effectué en continu et les données enregistrées depuis 2 secondes* au maximum sont actualisées chaque seconde.

Appuyez sur la touche REC

• L'enregistrement commence. Les données enregistrées incluent celles situées jusqu'à 2 secondes* avant que vous appuyiez sur la touche enregistrement.
• L'heure de début de l'enregistrement varie en fonction des paramètres de [Mode enregistr].

Remarques

• Lors de l'utilisation de la fonction [Pré-enregistrement], les fonctions suivantes ne sont pas disponibles.

[V-Sync. Rec] (P.43) [Métronome] (P.100)

Moniteur d'enregistrement

Permet de choisir si un son est émis depuis la prise EAR.

Utilisez les touches + / - pour sélectionner le réglage.

Le moniteur d'enregistrement fonctionne.

Ne fonctionne pas. Aucun son n'est émis depuis la prise EAR.

Remarques

• Au cas où [Mode enregistr.] est réglé sur [Mode enregistr.] ou [Sync lecture], réglez N].
• Quand les amplificateurs des haut-parleurs intégrés et d'autres dispositifs de ce type sont connectés, il y a un risque d'effet Larsen pendant l'enregistrement. Il est conseillé d'utiliser des écouteurs ou bien de régler la fonction FF].

Vous pouvez choisir le mode de lecture selon vos préférences.

1. Appuyez sur la touche [Menu]. 2. Sélectionnez [Menu lecture]. 3. Sélectionnez [Mode lecture].

2. Utilisez la touche OK. 3. Utilisez les touches + / - pour sélectionner le réglage.

S'arrête après la lecture du fichier en cours.

Lance la lecture des fichiers contenus dans le dossier.

Appuyez sur la touche OK pour valider le réglage.

Passer intervalle

Cette fonction permet de passer en avant ou en arrière un passage du fichier en train d'être lu, ce qui est pratique pour changer rapidement le passage du fichier lu ou pour répéter des phases courtes.

1 [Menu] → [Menu lecture] → [Passer Intervalle]

2 Utilisez la touche OK. 3 Utilisez les touches + / - pour sélectionner l'élément à régler.

Lance la lecture en passant seulement les intervalles sélectionnés.

Saut arrière

Lance la lecture en passant en arrêt seulement sur les intervalles sélectionnés.

Utilisez la touche OK.

Le réglage choisi s'affiche à l'écran.

Utilisez les touches + et - pour sélectionner le réglage.

[10 sec.]

[30 sec.] [1 min.] [5 min.] [10 min.]

Saut arrière

[1 sec.] - [5 sec.] - [10 sec.]

Appuyez sur la touche OK pour valider le réglage.

Utilisation du saut en avant et en arrière

1 Appuyez sur la touche PLAY pour démarrer la lecture.

2 Quand l'enregistreur est en mode lecture, appuyez sur la touche

• Lance la lecture en passant en avant ou en arrière l'intervalle défini.

Remarque

• Si un marqueur d'index ou un top est positionné à proximité de l'intervalle passé, la lecture saute en avant ou en arrière jusqu'à cette position.

Fichier bloqué

En verrouillant un fichier, vous empêcherez que des fichiers importants soient effacés. De plus, ces fichiers ne seront pas supprimés même si vous effacez tout le contenu d'un dossier (P.50).

1 Choisissez le fichier que vous voulez verrouiller (P.34, P.45). 2 Affichez le menu lorsque l'enregistreur est arrêté. 3 [Menu] → [Menu fichier] → [Fichier bloqué].

4 Utilisez la touche OK. 5 Utilisez les touches + / - pour sélectionner le réglage.

[ON] Le fichier est verrouillé. [OFF] Le fichier est déverrouillé.

Appuyez sur la touche OK pour valider le réglage.

Permet de déplacer ou de copier à l'intérieur de la mémoire interne un fichier stocké dans la mémoire interne ou dans la carte SD. Le transfert ou la copie du fichier de mémoire à mémoire est également possible.

1 Choisissez d'abord le dossier dans lequel va être transféré le fichier que vous voulez déplacer ou copier (P.34).

2 [Menu] → [Menu fichier] → [Action/Copie]

3 Utilisez la touche OK.

4 Utilisez les touches + / - pour sélectionner l'élément à régler.

Action > mémoire

Déplace un fichier contenu dans la mémoire interne ou sur la carte SD vers un autre dossier de la mémoire interne.

Copie de mémoire

Copie un fichier contenu dans la mémoire interne ou sur la carte SD vers un autre dossier de la mémoire interne.

Action > SD

Déplace un fichier contenu dans la mémoire interne ou sur la carte SD vers un autre dossier de la carte SD.

Copie un fichier contenu dans la mémoire interne ou sur la carte SD vers un autre dossier de la carte SD.

Appuyez sur la touche OK.

• Passe à l'écran de sélection du .

Utilisez les touches + / - pour sélectionner le

Choisir un fichier désigné.

Sélection de fichier

Permet de choisir plusieurs fichiers.

Permet de CHOISIR tous les fichiers d'un dossier.

Appuyez sur la touche OK

• Le réglage choisi s'affiche à l'écran.

Configuration

À l'aide des touches +/-, sélectionnez le fichier que vous voulez déplacer ou copier et appuyez sur la touche OK.

Configuration

① À l'aide des touches +/−, sélectionnez les fichiers que vous voulez déplacer ou copier, OK pour marquer les fichiers.

(2) Répétez l'étape 1, sélectionnez les fichiers que vous voulez F2 (ENTRER).

Configuration

Les fichiers du dossier actuel seront tous sélectionnés automatiquement, et vous passerez à l'écran [Déplacer vers dossier].

8 Utilisez les touches + / - pour sélectionner le dossier de destination du fichier déplacé ou copié.

9 Appuyez sur la touche OK.

Transfert et copie vers l'enregistreur

① Utilisez les touches +/ - pour sélectionner le dossier à déplacer ou copier.

Transfert et copie vers multipiste

① Utilisez les touches + / - pour sélectionner le projet à déplacer ou copier.

10. Appuyez sur la touche F2 (Entrée).

• [Déplacement] ou [Copie] s'affiche à l'écran et le transfert ou la copie débute. Pendant ce temps, l'état d'avancement de l'opération s'affiche sous forme de pourcentage. Lorsque [Déplacement terminé] ou [Copie terminée] s'affiche, l'opération est terminée.

Remarques

• Si la mémoire ne dispose pas de suffisamment d'espace,
• Si le nombre de fichiers dépasse 999, le déplacement ou
• Ne pas retirer la batterie pendant la copie ou le déplacement d'un fichier. Ceci pourrait entraîner la destruction des données.
• Lorsque l sont annulés, les fichiers qui auront été complètement transférés ou copiés à ce moment seront effectivement déplacés ou copiés, et les autres fichiers seront annulés.
• Pour les fichiers verrouillés (P.90), ce paramètre est préservé après .
• Il est impossible de déplacer ou de copier des fichiers directement dans le dossier [Enregistreur].

Fichier divisé

Les fichiers de grande capacité et de longue durée d'enregistrement peuvent être divisés afin d'être plus faciles à gérer et à modifier.

Seuls les fichiers enregistrés au format MP3 et PCM avec cet enregistreur peuvent être divisés.

Stopper le fichier à l'endroit où vous souhaitez le diviser

• En appuyant de façon continue sur la touche, vous faites avancer ou reculer rapidement le fichier.
• Il est utile de définir des marqueurs d'index pour marquer à l'avance la position de division.

5. Utilisez la touche OK

• [Fractionnement] s'affiche, et le fractionnement du fichier débute. [Fractionnement terminé] indique que l'opération est terminée.

Remarques

L'opération [Fichier divisé] peut être effectuée uniquement lors de l'affichage de la liste des fichiers. L'enregistreur ne peut pas diviser des fichiers lorsque le nombre de fichiers dans le dossier est supérieur à 999. - Les fichiers verrouillés (P.90) ne peuvent être divisés. - Si vous divisez le fichier, la première partie du fichier sera renommée [File name_1.wav] et l'autre partie sera renommée [File name_2.wav]. - Si un fichier possède un très court temps d'enregistrement, il est possible qu'il ne puisse pas être divisé, même s'il s'agit d'un fichier MP3 ou PCM. - Ne retirez pas la batterie pendant la division d'un fichier. Ceci pourrait entraîner la corruption des données.

Propriétés

Permet de vérifier les informations des fichiers et dossiers.

1. Choisir le fichier ou le dossier dont vous voulez afficher les informations (R P.34, P.45).

Sélectionner un dossier

Sélectionner un fichier

Sélection dossier

Sélection du fichier

3. Utilisez la touche OK

• Pour les fichiers, les indications [Nom], [Heure], [Taille] et [Débit binaire] s'affichent, et pour les dossiers, [Nom] et [Nombre de fichiers]. Après avoir confirmé les données, appuyez sur la touche OK.

Conversion MP3

Cette fonction permet de convertir les fichiers WAV conservés au format PCM en fichiers MP3 ayant un débit binaire de 128 kbps. Cela permet de réduire la taille des fichiers WAV volumineux.

Remarque

Seuls les fichiers au format PCM [44,1 kHz / 16 bits] peuvent être convertis.

1. Choisissez le fichier WAV que vous voulez convertir (P34, P45).

En mode enregistrement

① À partir de la liste de fichiers, appuyez sur les touches + ou - pour sélectionner le fichier.

Appuyez sur la touche ▶▶ pour revenir à l'écran fichier.

• Le fichier n'est pas lu et est arrêté.

En mode multipiste

① À partir de la liste de fichiers, appuyez sur les touches +/ - pour sélectionner le fichier.

3. Utilisez la touche OK

L'écran de vérification de la conversion s'affiche.

5. Utilisez la touche OK

• Une animation s'affiche sur l'écran et la conversion en MP3 débute. [Terminé] indique que l'opération est terminée.
• Le fichier converti est au format [MP3 128kbps].

• Si la touche Fn est paramétrée sur [Convertir MP3] (P.106), la conversion débute lorsque vous appuyez sur la touche assignée.

Graver un CD

Vous pouvez graver un CD avec les fichiers PCM (WAV) enregistrés grâce à l'enregistreur directement sur un lecteur CD externe.

Remarque

Seuls les fichiers au format PCM [44,1 kHz / 16 bits] peuvent être gravés sur CD.

Connecter l'enregistreur et le lecteur CD externe avec le câble de connexion USB.

• Insérez d'abord un CD vierge dans le lecteur CD.

2 Choisissez le fichier WAV que vous voulez graver sur CD (P.34, P.45). 3 [Menu]→[Menu fichier]→[Graver CD]

4 Utilisez la touche OK.

5 Utilisez les touches + / - pour choisir le nombre de fichiers.

1 fichier : Grave un fichier sélectionné. [Sélection de fichier] Grave plusieurs fichiers.

Appuyez sur la touche OK.

• Le réglage choisi s'affiche à l'écran.

① Utilisez les touches + / - pour sé .

① Utilisez les touches + , puis appuyez sur la touche OK pour marquer les fichiers choisis.

(2) Répétez l'étape 1, désélectionnez les fichiers puis appuyez sur le bouton F2 (ENTRER).

7 Utilisez la touche + pour sélectionner [Début].

8 Appuyez sur la touche OK.

• Une animation s'affiche à l'écran, et la gravure du CD démarre. [Terminé] indique que l'opération est terminée.

• Si la touche Fn est paramétrée sur [Graver un CD] (voir p. 106), la gravure débute lorsque vous appuyez sur la touche assignée.

Remarques

Raccordez le lecteur CD externe à l'adaptateur secteur pour graver sans incident. Le traitement complet de l'opération peut prendre quelques minutes. N'effectuez aucune des actions ci-dessous pendant le traitement, au risque de détruire les données. Par ailleurs, afin d'éviter que la batterie ne s'épuise durant l'opération, vérifiez d'abord la capacité restante de la batterie avant de lancer l'opération.

① Déconnecter le câble USB pendant l'opération. ② Retirer la batterie pendant l'opération. ③ Si le support d'enregistrement est une carte SD, retirer la carte SD pendant l'opération. ④ Couper l'alimentation du lecteur CD externe. ⑤ Retirer le CD pendant l'opération.

Rebond

Permet de regrouper en un fichier plusieurs pistes qui sont enregistrées dans un projet du mode multipiste.

1. Appuyez sur la touche [Home] puis sélectionnez [Multipiste].

2 Utilisez la touche OK. 3 Utilisez les touches + / - / ▷ pour sélectionner le projet visé par la fonction rebond.

4 Utilisez la touche OK.

• La fenêtre multipiste s'affiche.

Utilisez la touche OK

L'écran de vérification du rebond s'affiche.

Utilisez la touche OK

• Une animation s'affiche sur l'écran et le rebond débute. [Terminé] indique que l'opération est terminée.
• Lorsque l'opération de rebond est terminée, un nouveau fichier au format PCM [44.1kHz/16bit] sera créé dans le projet.

• Si la touche Fn est paramétrée sur [Rebond] (P.106), le rebond débute lorsque vous appuyez sur la touche assignée.

Remarque

• Cette opération n'est pas disponible en mode enregistrement.

Métronome

Cette fonction peut être utilisée comme guide lorsque vous enregistrez une performance musicale ou lorsque vous pratiquez un instrument.

3 Utilisez les touches + / - pour sélectionner l'élément à régler

Ne fonctionne pas.

[Détails] déterminent les paramètres de fonctionnement.

Détails

[Affichage][Compteur régressif]

[Tempo], [Son], [Motif] et [Volume] sont les paramètres que vous pouvez modifier.

Utilisez la touche OK

• Si vous avez besoin de l'option [Détails], l'écran de réglage s'affichera.

Affichage : configuration

Permet de régler si le métronome s'affiche sur l'écran ou non.

Utilisez les touches + ou - pour sélectionner le réglage, puis appuyez sur la touche OK.

Compteur régressif : configuration

Permet de régler le nombre de comptes avant l'enregistrement, de [00] à [10].

① Utilisez les touches + / - pour sélectionner le nombre de comptes, puis appuyez sur la touche OK.

Tempo : configuration

Permet de régler la vitesse du métronome entre 40 et 208.

① Utilisez les touches +/ - pour sélectionner la vitesse, puis appuyez sur la touche OK.

Son : configuration

Permet de régler le timbre du métronome.

Utilisez les touches +/- pour sélectionner le réglage, puis appuyez sur la touche OK.

Configuration

Permet de sélectionner le motif entre [1/1] et [8/4], [6/8].

① Utilisez les touches +/− pour sélectionner le réglage, puis appuyez sur la touche OK.

Configuration

Permet de régler le volume du métronome entre 01 et 10.

① Utilisez les touches + / - pour sélectionner le volume, puis appuyez sur la touche OK.

Rétro-éclairage

Lorsque vous appuyez sur la touche, l'écran est rétro-éclairé pendant environ 10 secondes (réglage initial).

Durée d'éclairage

Permet de régler la durée d'éclairage du rétroéclairage.

Durée d'éclairage résiduel

Lorsque la durée d'éclairage est écoulée, le rétroéclairage passe en éclairage résiduel. Ce réglage permet de définir la durée de cet éclairage résiduel.

Luminosité

Permet de régler la luminosité du rétroéclairage selon trois niveaux.

Utilisez la touche OK

Le réglage choisi s'affiche à l'écran.

LED

Vous pouvez régler le voyant LED de sorte qu'il ne s'allume pas.

1. Appuyez sur la touche [Menu], puis sélectionnez [Menu LCD/Son] et enfin [LED].

2 Utilisez la touche OK. 3 Utilisez les touches + / - pour sélectionner le réglage.

[OFF]

[ON]

L'éclairage de la LED est régle.

L'éclairage de la LED est désacté.

Appuyez sur la touche OK pour valider le réglage.

Signal

L'enregistreur émet des bips pour vous signaler les opérations de touche ou vous avertir en cas d'erreur. Les avertissements sonores peuvent être coupés.

1. Appuyez sur la touche [Menu]. 2. Sélectionnez [Menu LCD/Son]. 3. Sélectionnez [Signal].

2 Utilisez la touche OK. 3 Utilisez les touches + / - pour ajuster le volume.

• Vous pouvez ajuster le réglage de 00 à 05.

Appuyez sur la touche OK pour valider le réglage.

Vous pouvez sélectionner la langue d'affichage de cet enregistreur.

1. Appuyez sur la touche [Menu] → [Menu LCD/Son] → [Langue (Lang)].

2 Utilisez la touche OK. 3 Utilisez les touches + / - pour sélectionner le réglage.

• Les langues proposées à la sélection varient selon les régions. 4 Appuyez sur la touche OK pour valider le réglage.

Remarque

• Même si vous modifiez la langue d'affichage, les noms de dossiers et de fichiers déjà entrés ne seront pas modifiés.

Guide vocal

Cette fonction fait des annonces sonores sur l'état de l'utilisation de l'enregistreur. Vous pouvez activer ou désactiver les annonces ou ajuster leur vitesse et leur volume.

• Il est possible d'utiliser la guidance vocale pour cet appareil en téléchargeant les fichiers dans votre langue à partir de notre site Internet. Pour obtenir de plus amples informations, veuillez consulter la page d'assistance.

1. Appuyez sur la touche [Menu] → Sélectionnez [Menu LCD/Son] → Sélectionnez [Guide Vocal].

2 Utilisez la touche OK. 3 Utilisez les touches + / - pour sélectionner l'élément à régler.

• Vous pouvez sélectionner l'élément que vous souhaitez régler parmi [ON/OFF], [Vitesse] et [Volume]. 4 Utilisez la touche OK.
• Le réglage choisi s'affiche à l'écran.

Permet de choisir d'activer ou de désactiver le guide vocal.

Appuyez sur les touches + / - pour CHOISIR entre [ON] / [OFF], puis appuyez sur la touche OK.

Vitesse : configuration

Permet de régler la vitesse du guide vocal entre 100% et 400%.

① Utilisez les touches + et - pour régler la vitesse, puis appuyez sur la touche OK.

Configuration

Permet de régler le volume du guide vocal entre [01] et [05].

Utilisez les touches + / - pour sélectionner le volume, puis appuyez sur la touche OK.

Remarques

• La mélodie d'ouverture et de fermeture (P.25) lors de la mise sous/hors tension peut être annulée en mettant [Guide Vocal] sur [OFF].
• Réglez le volume de la mélodie d'ouverture/fermeture dans le réglage [Guide Vocal] puis [Volume].
• En cours de lecture, le réglage [Vitesse] du [Guide Vocal] est indisponible.

Vous pouvez écouter les premières secondes d'un fichier en pointant le curseur sur un fichier à l'intérieur d'un dossier. Cette fonction est pratique lors de la recherche de fichiers.

1. Appuyez sur la touche [Menu]. 2. Sélectionnez [Menu LCD/Son]. 3. Sélectionnez [Lecture Intro].

2 Utilisez la touche OK. 3 Utilisez les touches + / - pour sélectionner le réglage.

Permet de régler la durée de la lecture de l'introduction.

[OFF]

Désactivez la lecture de l'introduction.

Appuyez sur la touche OK pour valider le réglage.

Réglage touche Fn

Vous pouvez configurer les touches Fn (F1, F2, F3) selon vos préférences.

Réglage fin enregistreur

Il s'agit de l'affectation de la touche Fn en mode enregistrement.

Réglage fin multipiste

Il s'agit de l'affectation de la touche Fn en mode multipiste.

Utilisez la touche OK

Le réglage choisi s'affiche à l'écran.

Utilisez la touche OK

L'écran d'enregistrement de la touche Fn s'affiche.

Utilisez les touches + / - pour sélectionner la fonction à enregistrer.

OFF	Il est impossible d'assigner une fonction à la touche Fn
INDEX	P48
A-B	P49
Sélectionner l'entrée	P82
Métronome	P100
Convertir MP3	P95
Graver un CD	P97

OFF	Il est impossible d'assigner une fonction à la touche Fn
Sélectionner l'entrée	P82
Métronome	P100
Convertir MP3	P95
Graver un CD	P97
Bounce	P98
Silence	P61
Key Shift	P61
Solo	P61

Appuyez sur la touche OK

• Pour configurer les autres touches Fn, répétez les étapes 4 à 7.

Rappeler une fonction enregistrée

Lorsque vous appuyez sur la touche Fn, l'écran de configuration de la fonction enregistrée s'affiche.

Sélect mémoire

Quand une carte SD est insérée, vous pouvez choisir d'enregistrer soit sur la mémoire intégrée, soit sur la carte SD (P.29).

Éco énergie

Si l'enregistreur reste inutilisé pendant plus de 10 minutes (réglage initial) alors que l'appareil est en marche, l'alimentation se coupe.

1. Appuyez sur la touche [Menu] → Sélectionnez [Menu Système] → [Éco-Énergie].

2 Utilisez la touche OK. 3 Utilisez les touches + / - pour sélectionner le réglage.

Choisissez la durée selon vos préférences.

[OFF]

Désactivez l'économiseur d'énergie.

Si vous laissez l'enregistreur inactif, la batterie s'épuisera rapidement.

Appuyez sur la touche OK pour valider le réglage.

Heure et date

Pour modifier le réglage de la date et de l'heure, suivez les instructions suivantes.

1. Appuyez sur la touche [Menu] → Sélectionnez [Menu Système] → Sélectionnez [Heure et Date].

2 Utilisez la touche OK. 3 Sélectionnez les paramètres à l'aide de la touche ▷/◁.

• Sélectionnez les éléments désirés parmi "Année", "Mois", "Jour", "Heure", "Minute", indiqués par le point clignotant.

Configurez en appuyant sur la touche +/-

• Comme indiqué ci-dessous, sélectionnez l'élément suivant avec la touche ▶▶I/1▶▶, et configurez avec la touche +/-.

5. Appuyez sur la touche OK pour valider le réglage.

L'horloge de l'enregistreur débute avec la date et l'heure définies. Après avoir réglé l'heure et la date sur l'heure exacte, appuyez sur la touche OK.

Réglages USB

Vous pouvez choisir entre la connexion à un PC pour envoyer et recevoir des fichiers avec [PC] et la connexion d'un adaptateur AC (A514) pour charger l'enregistreur avec [AC].

Connexion USB

Paramètres pour la connexion à un PC.

USB Class

Paramètres pour la connexion à une classe USB.

Utilisez la touche OK

• Le réglage choisi s'affiche à l'écran.

Connexion USB sélectionnée

Utilisez les touches + et - pour sélectionner le réglage lors de la connexion d'un périphérique, puis appuyez sur la touche OK.

Paramètres si l'enregistreur est connecté au PC. Connecté en tant que Stockage ou Composant.

Paramètres si l'enregistreur est connecté au PC pour la recharge avec l'adaptateur AC (A514).

Paramètre pour confirmer la méthode de connexion chaque fois qu'une connexion USB est effectuée.

[Class USB] sélectionné

Utilisez les touches + / - pour sélectionner [Stockage] ou [Composite], puis appuyez sur OK.

Stockage

Reconnu comme un dispositif de mémoire externe de l'ordinateur.

Paramètre utilisé lors de la connexion à l'ordinateur pour une utilisation comme dispositif de mémoire externe, haut-parleur ou microphone USB.

Remarques

• Lorsque vous connectez l'enregistreur pour la première fois à votre PC en tant que périphérique de stockage externe, le pilote de l'enregistreur est automatiquement installé sur votre PC.
• L'ordinateur ne reconnaît pas la connexion de l'appareil lorsque le paramètre de [Connexion USB] est réglé sur [AC].
• Lorsque l'enregistreur n'est pas reconnu par le PC en tant que périphérique de stockage externe, changez le paramètre [USB Class] pour [Stockage].

Maj réglage

Cette fonction permet de réinitialiser les fonctions sur leurs réglages initiaux (réglages usine).

1. Appuyez sur la touche [Menu] → Sélectionnez [Menu Système] → Sélectionnez [MAJ Réglage].

2 Utilisez la touche OK. 3 Sélectionnez [Démarrer] avec la touche +.

4 Utilisez la touche OK.

• Réinitialise les réglages sur leurs valeurs initiales.

Paramètres du menu après la réinitialisation (Réglages initiaux)

Menu Enregistrement

Élement du menu	Paramètre initial
[Mode enregistr.] (P79)	[Normal]
[Sens. micro] (P80)	[Mirco intégré] : [Mémium]
[Niveau Rec] (P81)	[Manuel]
[ Sélectionner l'entrée] (P82)	[Mic intégré]
[Alimentation Mic] (P83)	Alimentation phantom : [48V] Connex alim : [ON]
[Format enregistr.] (P84)	[PCM] : [44.1kHz/16bit]
[Filtre passer-haut] (P85)	[OFF]
[Pré-enregistr.] (P86)	[OFF]
[Moniteur enregistr.] (P87)	[OFF]

Menu Lecture

Élement du menu	Paramètre initial
[Mode Lecture] (P:88)	[1 Fichier]
[Passer Intervalle] (P:88)	Saut avant : [Saut fichier] Saut arrêté : [Saut fichier]

Menu Métronome

Élement du menu	Paramètre initial
[Métronome](P.100)	[OFF]

Menu LCD/Son

Élement du menu	Paramètre initial
[Rétro-éclairage] (P.102)	Durée d'éclairage: [10 sec.] Durée d'éclairage résiduel: [30 sec.] Luminosité: [2]
[LED] (P.103)	[ON]
[Signal] (P.103)	[03]
[Langue (Lang)] (P.104)	[English]
[Guide Vocal] (P.104)	ON/OFF: [ON] Vitesse: [100%] Volume: [03]
[Lecture Intro] (P.105)	[OFF]

Menu Système

Élement du menu	Paramètre initial
[Réglage touche Fn] (P.106)	Régalge Fn Enregistreur : F1 [INDEX] F2 [Sélectionner l'entrée] F3 [Métronome] Régalge Fn Multipiste : F1 [Muet] F2 [Rebond]
[Sélect mémoire] (P.107)	[Built-in]
[Eco Energie] (P.108)	[10 min.]
[Réglages USB] (P.109)	Connexion USB : [PC] USB Class : [Stockage]

Remarque

• Le réglage de l'heure, les numéros de fichiers et les noms de dossiers ne sont pas réinitialisés mais préservés comme avant la réinitialisation.

Formatage

Si vous formatez l'enregistreur, tous les fichiers seront effacés. Transférez tous les fichiers importants sur un ordinateur avant de formater l'enregistreur.

1. Appuyez sur [Menu] → [Menu Système] → [Format]. 2. Utilisez la touche OK.

3 Utilisez les touches + / - pour sélectionner le support d'enregistrement à formater.

4 Utilisez la touche OK - Le menu [Format] s'affiche à l'écran. 5 Sélectionnez [Démarrer] avec la touche +.

Utilisez la touche OK

• [Toutes les données seront effacées] s'affiche à l'écran pendant 2 secondes, puis [Début] et [Annuler] clignotent.

7 Utilisez la touche + de nouveau pour sélectionner [Début].

Utilisez la touche OK

• [Format!] s'affiche à l'écran et le formatage débute. [Format OK] clignote, indiquant que le formatage est terminé.

Remarques

• Ne formatez jamais l'enregistreur à partir d'un PC.
• Lorsque l'enregistreur est formaté, toutes les données sauvegardées, y compris les fichiers verrouillés et les fichiers en lecture seule, sont effacées.
• Après le formatage, les noms des fichiers audio enregistrés peuvent commencer par [0001].
• Pour réinitialiser les réglages des fonctions selon leurs valeurs initiales, utilisez [MAJ Réglage] (P.111).
• Si vous utilisez une carte SD avec l'enregistreur, ne vous trompez pas lors de l'indication du support d'enregistrement utilisé, entre [Mémoire intégrée] et [Carte SD] (P.107).
• Afin d'éviter l'arrêt de fonctionnement de l'enregistreur en cours d'utilisation, vérifiez préalablement le niveau de la batterie. En outre, la mise à l'arrêt de l'enregistreur peut prendre quelques minutes. Durant le fonctionnement, évitez d'effectuer les opérations suivantes, ce qui pourrait entraîner la corruption des données.

① Ne pas retirer l'adaptateur AC durant le fonctionnement. ② Ne pas retirer la batterie durant le fonctionnement. ③ Ne pas retirer la carte [Carte SD] durant le fonctionnement lorsque celle-ci est utilisée comme support d'enregistrement.

• Le formatage de la carte SD sur l'enregistreur sera effectué au format rapide. Concernant les données contenues dans la carte SD, même si vous effectuez son formatage, les informations de gestion du fichier seront rafraîchies et les données ne seront pas complètement supprimées. Lorsque vous voulez vous débarrasser de la carte SD, faites attention à la fuite des données contenues dans la carte. Nous recommandons de détruire la carte SD lorsque vous voulez vous en débarrasser.

La capacité d'enregistrement restante et la capacité générale du support d'enregistrement peuvent être affichées à partir du menu.

1 [Menu] → [Menu Système] → [Mémoire Info.]

2 Utilisez la touche OK. 3 Le [Capacité restante] et la [Capacité] s'afficheront.

• Si aucune carte SD n'est insérée, seules les informations de la mémoire interne seront affichées.

Après avoir confirmé les données, appuyez sur la touche OK.

Remarque

• Pour ce qui est de la capacité du support d'enregistrement affichée, elle comprend également la partie de la mémoire qui est utilisée pour conserver le fichier de gestion. Pour une carte SD, une capacité restante inférieure à la capacité totale de la carte est affichée, mais il ne s'agit pas d'un dysfonctionnement.

Info système

Vous pouvez vérifier les informations concernant l'enregistreur sur l'écran du menu.

1. [Menu] → [Menu Système] → [Info Système]

Utilisez la touche OK.

[Nom du modèle], [Version] et [Numéro de série] apparaissent à l'écran.

Après avoir confirmé les données, appuyez sur la touche OK.

Chapitre7

Utilisation de l'enregistreur avec votre PC

S'il est connecté à un PC, l'enregistreur vous permet d'effectuer les opérations suivantes.

En plus des utilisations comme enregistreur, enregistreur multipiste et lecteur audio, cet appareil peut également être utilisé comme mémoire externe pour un PC (P.121).

Système d'exploitation

Microsoft Windows XP/Vista/7. Installation standard (Japonais).

Configuration :

Ordinateur opérant sous Windows et disposant d'un ou plusieurs ports USB libres.

Système d'exploitation

Mac OS X 10.4.11 - 10.7

Installation standard (Japonais)

Configuration :

Ordinateur Apple Macintosh disposant d'un ou plusieurs ports USB libres.

Remarques

• Il s'agit de l'environnement d'exploitation requis pour la sauvegarde des fichiers enregistrés à l'aide de l'enregistreur vers l'ordinateur par connexion USB.
• Même si votre ordinateur dispose d'un port USB, le service d'aide ne vous couvrira pas si votre PC n'a pas été mis à jour de Windows 95/98/Me/2000 à Windows XP/Vista/7.
• Tout problème sur un PC modifié par vous-même ne sera pas couvert par la garantie, même si l'environnement d'exploitation répond aux conditions décrites.

Précautions à prendre lorsque vous utilisez l'enregistreur connecté à un ordinateur

• Lorsque vous téléchargez un fichier depuis ou vers l'enregistreur, ne débranchez pas le câble USB même si l'écran de transmission des données s'éteint. Le voyant PEAK (R) indique que les données sont en cours de transfert. Lorsque vous débranchez le câble USB, assurez-vous de suivre les explications P.119. Si vous débranchez le câble USB avant que la mémoire n'ait fini, les données risquent de ne pas avoir été transférées correctement.
• Ne formatez pas la carte mémoire de l'enregistreur sur un ordinateur. L'initialisation ne s'effectue pas correctement sur un ordinateur. Pour l'initialisation, suivez les instructions dans la fenêtre [Format] de l'enregistreur (P.113).
• Si des dossiers ou des fichiers stockés sur l'enregistreur sont déplacés ou renommés à l'aide d'un outil de gestion de fichiers sous Windows ou Macintosh, l'ordre des fichiers peut changer ou des fichiers peuvent devenir inaccessibles.
• Veuillez remarquer que des données peuvent être écrites et lues sur l'enregistreur même si l'attribut de la mémoire de l'enregistreur est réglé sur lecture seule lors d'un travail sur ordinateur.
• Pour éviter les effets indésirables dus aux bruits sur des équipements électroniques situés à proximité de l'enregistreur, débranchez le microphone externe et les écouteurs lorsque vous le connectez à l'ordinateur.

Connector l'enregistreur à votre PC

Windows

Macintosh

Lorsque l'enregistreur est en mode stop ou désactivé, connectez le câble USB à la prise de raccordement de l'enregistreur.

• Lors de la connexion du câble USB, le message [Commande (Stockage)] s'affiche sur l'écran de l'enregistreur.
• Lorsque l'enregistreur utilise la connexion USB, il ne sera pas connecté à l'ordinateur si [AC] est sélectionné. Sélectionnez [PC] lors du réglage de la connexion USB (P.109).
• Lorsque vous raccord Windows et ouvrez [Poste de travail], il sera reconnu sous le nom de lecteur avec le nom du produit. L'insertion d'une carte SD vous permet de l'utiliser comme un [Disque amovible].
• Lorsque vous connect Mac OS, il sera reconnu sous le nom du lecteur avec le nom du produit sur le bureau. Lorsqu'une carte SD est insérée, [Sans titre] sera affiché.

Remarques

• Quittez le mode VERROUILAGE de l'enregistreur.
• Veuillez consulter le manuel de votre PC pour de plus amples détails sur le port USB.
• Veillez à bien connecter la fiche USB à fond. Lorsqu'elle n'est pas correctement connectée, le chargement ne peut être effectué.
• Si vous branchez l'enregistreur sur un concentrateur USB, le fonctionnement risque d'être instable. Dans de tels cas, évitez d'utiliser un concentrateur USB.
• Veillez à utiliser le câble USB dédié fourni. L'utilisation d'un autre produit pouvant présenter des risques de dysfonctionnement est absolument à éviter. Évitez aussi d'utiliser un câble fourni par une autre société.

Windows

1. Cliquez sur [ ] de la barre des tâches située dans le coin inférieur droit de l'écran. 2. Cliquez sur [Retirer le périphérique de stockage de masse USB].

• Le débit du lecteur sera différent en fonction du PC utilisé.

2. Vérifiez que le voyant PEAK (R) de l'enregistreur soit éteint avant de débrancher le câble USB. En cas de charge, le voyant PEAK (R) de couleur orange clignote, mais vous pouvez tout de même débrancher le câble USB.

Macintosh

1 Glissez et déposez dans la corbeille l'icône amovible de l'enregistreur affichée sur le bureau.

2 Vérifiez que le voyant PEAK (R) de l'enregistreur soit éteint avant de débrancher le câble USB.

• En cas de charge, le voyant PEAK (R) de couleur orange clignote, mais vous pouvez tout de même débrancher le câble USB.

Remarques

• N'utilisez JAMAIS le câble de connexion USB tant que le voyant PEAK clignote. Ceci pourrait entraîner la corruption des données.
• Lors de la connexion à l'ordinateur, l'alimentation est assurée via le câble USB dédié, c'est pourquoi il n'est pas utile d'utiliser l'adaptateur AC ou des piles pour alimenter l'enregistreur.
• Veuillez consulter le manuel de votre PC pour de plus amples détails sur le port USB.
• Veillez à connecter le câble de connexion USB au port USB intégré à l'ordinateur. Veillez à bien connecter à fond la fiche USB. Sinon, l'enregistreur ne pourra pas fonctionner correctement.
• Quittez le mode VERROUILAGE.

Transférez des fichiers vers votre PC

Les cinq dossiers utilisés pour l'enregistrement sont nommés de [FOLDER_A] à [FOLDER_E] lorsque cet enregistreur est connecté à un ordinateur et les fichiers audio sont sauvegardés dans ces dossiers. De plus, le dossier multipiste est dénommé [PRJ000].

Windows

1. Connectez l'enregistreur à votre PC (P.118). 2. Ouvrez la fenêtre de l'Explorateur. Ouvrez [Poste de travail] ; l'enregistreur sera reconnu sous le nom du lecteur avec le nom du produit. L'insertion d'une carte SD vous permet de l'utiliser comme un [Disque amovible]. 3. Ouvrez le dossier du nom du produit. 4. Copiez les données. 5. Déconnectez l'enregistreur du PC (P.119).

Macintosh

1. C votre PC (p. 118).

• Lorsque vous c un ordinateur Mac OS, il sera reconnu par le nom du produit comme lecteur sur le bureau. Lorsqu'une carte SD est insérée, [Sans titre] sera affiché. 2. Double-cliquez sur l'icône amovible du nom du produit sur le bureau. 3. Copiez les données. 4. Déconnectez l'enregistreur du PC (P.119).

Noms des lecteurs et noms des dossiers lorsqu'un PC est connecté (carte SD)

Nom de lecteur

Windows

Disque amovible

Macintosh

Sans titre

Nom de fichier

RECORDER

Multipistes

SYSTEM

FOLDER A

PRJ001

FOLDER B

PRJ002

FOLDER_C

PRJ003

FOLDER_D

PRJ004

FOLDER_E

PRJ005

Utilisation comme microphone USB/haut-parleur

Vous pouvez utiliser l'enregistreur comme microphone USB ou haut-parleur USB.

Remarque

• Si l'enregistreur est utilisé comme microphone USB, il sera utilisé comme microphone USB stéréo, peu importe le mode d'enregistrement. Si vous connectez un microphone externe à l'enregistreur, utilisez un microphone stéréo.

Utilisation comme mémoire externe du PC

Il est possible de transférer les données de l'enregistreur vers un ordinateur ou encore de conserver les données de votre ordinateur sur l'enregistreur.

Windows

1. Connectez l'enregistreur à votre PC (P.118). 2. Ouvrez la fenêtre de l'Explorateur.

• Ouvrez [Poste de travail] et l'enregistreur sera reconnu sous le nom du lecteur avec le nom du produit. L'insertion d'une carte SD vous permet de l'utiliser comme un [Disque amovible].

3. Ouvrez le dossier portant le nom du produit. 4. Copiez les données. 5. Déconnectez l'enregistreur du PC (P.119).

Macintosh

1. Connectez l'enregistreur à votre PC (P.118). Lorsque vous connectez l'enregistreur à un ordinateur Mac OS, il sera reconnu par le nom du produit comme lecteur sur le bureau. Lorsqu'une carte SD est insérée, [Sans titre] sera affiché. 2. Double-cliquez sur l'icône amovible du nom du produit sur le bureau. 3. Copiez les données. 4. Déconnectez l'enregistreur du PC (P.119).

Remarque

• Lors de la transmission de données, le message [Occupé] s'affiche et le voyant PEAK (R) clignote. N'ôtez JAMAIS le câble de connexion USB tant que le voyant PEAK (R) clignote. Ceci pourrait entraîner la destruction des données.

Chapitre8

Autres informations

Affichage	Détails	Résolution
La batterie est épisée(Battery Low)	La batterie s'affaiblit.	Veuillez charger la batterie. Si la batterie sépuise juste après l'avoir chargée, le problème vient de la longévité de la batterie. Veuillez insérer une nouvelle batterie (P.22).
Fichier verrouillé ! Effacement impossible(File Protected)	You've essayé d'effacer un fichier verrouillé.	Déverrouillez-le (P.90).
Utilisez les dossiers A à E pour l'enregistrement(Cannot record in this folder)	You've essayé d'enregistrer dans un mode autre que le mode Enregistrure.	Sélectionnez de nouveau un dossier parmi les dossiers [Dossier A] à [Dossier E] et réessayez d'enregistrer (P.34).
Impossible d'enregistrer davantage Marque index(Index Mark Full)	Le nombre maximum de marqueurs d'index d'un fichier est atteint (99).	Supprimez les marqueurs d'index inutilies (P.48).
Le nombre maximal de fichiers a été atteint(Folder Full)	Le nombre maximum de fichiers dans un dossier est atteint (999).	Effacez les fichiers inutilies (P.50).
Erreur au niveau de la mémoire(Memory Error)	Il y a un problème au niveau de la mémoire interne.	Prenez contact avec le service clientèle Olympus (P.138).
Erreur au niveau de la carte SD(Card Error)	Le carte SD n'est pas reconnaue correctement.	Retirez la carte SD et insérez-la de nouveau (P.29 ~ P.30).
Fichier corrompu(License Mismatch)	Le fichier musical n'a pas été copié correctement.	Effacez le fichier (P.50).
La mémoire est saturée(Memory Full)	La mémoire est presque saturée.	Effacez les fichiers inutilies (P.50).
Fichier introuvable(No File)	Le dossier ne contient aucun fichier.	Sélectionnez de nouveau le dossier (P.34).
Échec du formatage(Format Error)	Il y a eu un problème au moment du formatage.	Formatez de nouveau la mémoire (P.113).
Impossible de creator le fichier de gestion(Can't Make The System File)...Connect To PC And Delete Unnecessary File)	La mémoire est saturée, et le fichier de gestion n'a pas pu être créé.	Connectez l'enregistrure à votre PC et effacez un dossier.
Veuillez vous connecter au PC et effacer les fichiers inutiles(Cannot play this file)	Ce format n'est pas pris en charge.	Vérifiez que le fichier fait partie des fichiers qui peuvent êtrelus avec l'enregistrure (P.46).
Impossible de dire ce fichier(Please Select The File)	Le fichier n'est pas sélectionné.	Sélectionnez le fichier avant de procédera avec l'opération (P.34, P.45).

Liste des messages d'alarme

Affichage	Détails	Résolution
Il s'agit d'un fichier qui ne peut pas'être déplaced (copié)(Same folder. Can't be moved(copied).)	Vous essayez de déplacer (copier) un fichier dans le même dossier	Sélectionnez un autre dossier dossoir.
Certains fichiers ne peuvent pas'être déplacés (copés)(Same files. Can't be moved(copied).)	Il se peut que la destinationchoisisie pour le transfert (copie) contienne un fichier portant lememe nom ou que le fichier soitprotégé par DRM	Sélectionnez de nouveau le fichier.
Il s'agit d'un fichier qui ne peut pas'être fractionné(This file can't be divided.)	Vous essayez de fractionnerun format autre que le formatPCM ou MP3 enregistré avecl'enregistreur.	Sélectionnez de nouveau le fichier.
Symptôme	Cause probable	Mesure
Rien n'apparait sur l'affichage	La batterie est mal insérée.	Vérifiez le sens de la batterie (P.22).
	La batterie s'affaiblit.	Chargez la batterie (P.22).
	L'alimentation est coupée.	Allumez l'alimentation (P.25).
Ne démarre pas	La batterie s'affaiblit.	Chargez la batterie (P.22).
	L'alimentation est coupée.	Allumez l'alimentation (P.25).
	L'enregistreur est en mode VERROUILAGE.	Libéréz le VERROUILAGE (P.26).
Enregistrement impossible	La mémoire est presque saturaée.	Effacez les fichiers inutiles (P.50).
	Le nombre maximal de fichiers a été atteint.	Basculez vers n'importe quel autre dossier (P.34).
Pas de son pendant la lecture	L'écouteur est raccordé.	Débranchez l'écouteur afin d'utiliser les haut-parleurs internes.
	Le volume est régé sur [0].	Ajustez le volume (P.46).
Niveau d'enregistrement trop bas	Le niveau d'enregistrement n'a pas été ajusté.	Ajustez le niveau d'enregistrement puis réessayez d'enregistrer (P.81).
	La sensibilité du microphone est trop faible.	Réglez la sensibilité du microphone sur [Haute] ou [Basse] et essayez d'enregistrer de nouveau (P.80).
	Le niveau de sortie pour les dispositifs externes connectés est trop faible.	S'il est impossible d'obtenir un son clair lors de l'enregistrement même après avoir ajusté le niveau d'enregistrement, ajustez le niveau de sortie des dispositifs connectés.
Le fichier n'est pas enregistré en stériséo	Le microphone externe connecté est un micro mono.	Lorsqu'un micro externe mono est connecté, seul le canal gauche est utilisé pour l'enregistrement.
On entend du bruit à travers le moniteur d'enregistrement	Un effet Larsen se produit.	Quand les amplificateurs des haut-parleurs intégrés et d'autres dispositifs de ce type sont connectés, il y a un risque d'effet Larsen pendant l'enregistrement. Il vous est recommendé d'utiliser des écouteurs pour le moniteur d'enregistrement.
		Faites quelques arrangements, par exemple en éloignant davantage les écouteurs du microphone et en ne dirigeant pas les microphones vers les écouteurs.
Impossible de programmer les marqueurs d'index	Le nombre maximum de marqueurs (99) est atteint.	Effacez les marqueurs inutiles (P.48).
	Le fichier est verrouillé.	Déverrouilliez-le (P.90).
	Le fichier est en lecture seule.	Déverrouilliez le fichier ou annulez le paramètre de lecture seule du fichier sur le PC.
Impossible de recharger	Contient une batterie autre que la batterie spécifique.	Veuillez insérer la batterie fournie.
Pas de fichier	Le fichier enregistré est introuvable.	Changez le dossier (P.34).
Bruit audible pendant la lecture	L'enregistreur a été secoué pendant l'enregistrement.
	L'enregistreur a été placé près d'un téléphone cellulaire ou d'une lampe fluorescente pendant l'enregistrement ou la lecture.	Déplacez l'enregistreur.
Effacement du fichier impossible	Le fichier est verrouillé.	Déverrouillez-le (P.90).
	Le fichier est en lecture seule.	Déverrouillez le fichier ou annulez le paramètre de lecture seule du fichier sur le PC.
Effacement des dossiers impossibly	Il existe un fichier ne pouvant pas être reconnu par l'enregistreur dans le dossier.	Connectez l'enregistreur à votre PC et effacez un dossier.
Une piste spécifique du mode multipiste est inaudible	La piste est en mode muet.	Supprimez le mode muet pour la piste (P.61).
	Le volume de sortie de la piste s'affaiblit.	Augmentez le volume de sortie de la piste (P.62).
Impossible d'entendre le son de l'instrument connecté	[Sélectionner l'entrée] ne correspond pas.	Vérifiez le réglage du paramètre [Sélectionner l'entrée] (P.82).
	Niveau d'enregistrement trop bas	Ajustez le niveau d'enregistrement avec la molette [NIVEAU REC] (P.37).
	[Moniteur enregistr.] est régle sur [OFF].	Positionnez [Moniteur enregistr.] sur [ON] (P.87).
Gravure de CD impossible	Vous avez choisi un fichier qui n'est pas prêt à être grave.	Choisissez un fichier au format PCM [44.1kHz/16bit] qui peut être grave.
Conversion au format MP3 impossible	Vous avez choisi un fichier qui n'est pas prêt à être converti au format MP3.	Choisissez un fichierau format PCM [44.1kHz/16bit] qui peut être converti au format MP3.
Impossible d'utiliser la fonction rebond	Il se peut que le volume de la piste soit réduit au maximum ou que le mode muet soit activé.	Vérifiez le volume de la piste et l'état du mode muet (P.61).
	Pas d'espace libre sur la carte SD.	Effacez les fichiers inutiles (P.50).
Impossible d'utiliser le syntoniseur	[Sélectionner l'entrée] ne correspond pas.	Selon la méthode de connexion de l'instrument, configurerz le paramètre [Sélectionner l'entrée] (P.82).

Accessoires (options)

Les accessoires sont exclusifs pour l'enregistreur vocal Olympus et peuvent être achetés directement auprès de notre boutique en ligne sur le site Web de l'entreprise. http://shop.olympus-imaging.jp/index.html

Microphone stéréo : ME51SW

Microphone intégrant un grand diaphragme et permettant un enregistrement stéréo de haute qualité.

Microphone à 2 canaux (omnidirectionnel) : ME30W

Deux microphones monauraux ME30 sont vendus en kit avec un trépied miniature et un adaptateur de connexion. Il s'agit de microphones omnidirectionnels de haute sensibilité, alimentés par la prise d'alimentation fantôme, qui sont adaptés aux enregistrements de représentations musicales.

Les microphones directionnels sont utiles pour les enregistrements en plein air, tels que l'enregistrement du chant des oiseaux sauvages. Le boîtier en métal est extrêmement rigide.

Microphone monoral (unidirectionnel) : ME52W

Ce microphone sert à enregistrer des sons éloignés tout en réduisant le bruit environnant.

Micro-cravate (omnidirectionnel) : ME15

Petit microphone discret avec pince à cravate.

Capteur téléphonique mono : TP8

Ce microphone de type écouteur peut être inséré dans l'oreille pendant votre appel téléphonique. La voix ou la conversation téléphonique peut être clairement enregistrée.

Cordon de raccordement : KA333

Cordon de connexion avec des mini-fiches (Ø3,5) stéréo et une résistance à chaque extrémité. Utilisé pour connecter la sortie écouteur de l'enregistreur à l'entrée microphone lors de l'enregistrement. Des adaptateurs de conversion de fiche (PA331/ PA231), qui convertissent vers une mini-fiche (Ø3,5) mono ou vers une mini-fiche (Ø2,5) mono, sont aussi inclus.

Cordon de raccordement : KA334

Cordon de connexion avec des mini-fiches (Ø 3,5 mm) stéréo sans résistance à chaque extrémité. Réglez le paramètre [Sélectionner l'entrée] sur [LINE] pour l'utiliser.

Télécommande exclusive : RS30W

Lorsque le récepteur est branché sur la prise COMMANDE, les fonctions d'enregistrement et d'arrêt de l'enregistreur peuvent être pilotées par la télécommande. La position de réception peut être ajustée, vous permettant ainsi de commander l'enregistreur depuis plusieurs angles différents.

Logiciel utilisé : Olympus Sonority Plus

À l'aide de Voice Trek, vous pouvez écouter sur votre ordinateur les sons enregistrés et gérer vos fichiers. La création de podcasts est également prise en charge.

Terme	Sens
Fréquence d'échantillonnage (taux d'échantillonnage)[Hz/kHz]	La fréquence d'échantillonnage est la valeur qui détermine la précision du son. Plus cette fréquence est élevé, plus la différence entre le son précédent et le son suivant est infime, créé ainsi un enregistrement fluide.
Nombre de bits de quantification (Profondeur de bits)[bit]	Le nombre de bits de quantification est la valeur qui déscrit la quantité de données qui sont enregistrées lors de la numérisation d'un signal analogue comme des voix.
Débit binaire[kbps]	Cette valeur indique la quantité de données en bitsqui est recréée en une seconde. Par exemple, pour un filchier dont le débit binaire est 128kbps, 128kbit sont utilisés en une secondepour recreateurs données. Lorsque la valeur du débit binaire diminue, la qualité du son diminue mais l'espace nécessaire pour stocker les données est moindre. même si la valeur du débit binaire est identique, la qualité du son peut varier selon la méthode de compression audio, MP3 ou autre.
Format PCM linéaire	Ce format n'applique aucune compression ou autres traitement aux données acquises, ce qui permet d'enregistrer un son telquel, sans perte de qualité sonore. Les CD de musique (CD-DA) utilisent ce format.
Format MP3	C'est un des formats de compression audio les plus répandus. Ce format permet de conserver une qualité audio comparable aux CD de musique, en minimisant la perte de données, tout en compressant les données origines avec un ratio allant jusqu'à 1/11.
Mémoire (Support)	Il s'agit du support d'enregistrement, qui conserve les données même lorsque la batterie est éteinte. Dans ce manuel, ce terme désigne la mémoire flash intégrée ou la carte SD.
Encodage	Il s'agit de l'enregistrement des informations en encodant les données selon une règle définie. Il peut également s'agir de la conversion (compression audio par exemple) de données ayant un certain format en un autre format, en se basant sur une règle définie.

Généralités

Enregistreur		Mode Enregistreur	Mode multipiste
	Pistes enregistrées simultanément	2	2
	Pistes lues simultanément	2	8
	Taille maximale du fichier enregistré	Format PCM: 2 Go Format MP3: 4 Go
Format d'enregistrement	Linear PCM (Pulse Code Modulation)	[96.0kHz/24bit][96.0kHz/16bit] [88.2kHz/24bit][88.2kHz/16bit] [48.0kHz/24bit][48.0kHz/16bit] [44.1kHz/24bit][44.1kHz/16bit] [44.1kHz (mono)]
	MP3 (MPEG-1 Audio Layer3)	[320kbps][256kbps] [128kbps][64kbps(mono)]
Support d'enregistrement	Mémoire interne	4 Go
	Carte SD	Carte SD (16 Mo - 2 Go) Carte SDHC (4 Go - 32 Go) Carte SDXC (32 Go - 64 Go)
Métronome	Source audio métronome	2
	Mesures	1/1, 1/4 - 8/4, 6/8
	Tempo	40.0 - 208.0 BPM
Syntoniseur	Type de stynetisér	Calibrage, Syntoniseur chromatique, guitare,asse
	Gamage de calibrage	435Hz - 445Hz (par unités de 1Hz)
Types de données	Format WAV
	[Enregist].[Lecture]	Nombre de bits de quantification 16/24bit
		Fréquence d'échantillonnage 44.1/48.0/88.2/96.0kHz
	Format MP3
	[Enregist].[Lecture]	Débit binaire 320/256/128/64kbps
		Fréquence d'échantillonnage 44.1kHz
Traitement du signal	[Conversion AD/DA]16/24bit, 44.1/48.0/88.2/96kHz
Affichage	2.0Ecran ACL couleur
Entrée	Microphone intégré	Microphone directionnel
	Entrée MIC/LINE	Prise mini-jack stéréoMIC : Impédence 10 kΩLINE : Impédence 12,5 kΩ
	EntréeXLR/Jack téléphonique	XLR(Entrée balance)/Combo jack téléphonique (unbalance)XLR : Impédence 10 kΩJack téléphonique : Impédence 10 kΩ
Sortie	Prise EAR	Ø 3,5 mm, impédance 8Ω ou plus4 mW+4 mW(Chargement 16Ω)Puisance maxi de sortie casque :≤ 150 mV (selon la norme EN 50332-2)Sortie écouteur large bande :75 mV ≤ (selon EN 50332-2)
	Haut-parleur interne	Dynamique rond Ø 23 mm intégré430mW(8Ω)
Alimentation phantom	48V, 24V, OFF total canaux D/G inférieur à 20mA
USB	USB 2.0 High SpeedStockage de masse, interface audio
Alimentation	Batterie au lithium-ion Olympus (LI-50B)Alimentation externe : Adaptateur AC (A514)(DC 5V)
Dimensions extérieures	159.0mm × 70.0mm × 33.5 mm (Hors protubérances)
Poids	280g (Batterie au lithium compte)

Niveau d'entrée de base

Source d'entrée	Sensibilité du mirco	Niveau
Microphone intégré	Haute	74dBSPL
	Médium	94dBSPL
	Basse	114dBSPL
MIC	Haute	-58dBV
	Médium	-47dBV
	Basse	-27dBV
LINE	—	-6dBV

XLR (Entrée balance)	Haute	-58 dBu
	Basse	-38 dBu
Téléphone (Entrée unbalance)	—	-32 dBu

Enregistrement/lecture (enregistrement MIC/LINE) : format PCM linéaire

Mode d'enregistrement	Réponse en fréquence
96,0 kHz/24bit	20 Hz - 44 kHz
96,0 kHz/16bit	20 Hz - 44 kHz
88,2 kHz/24bit	20 Hz - 40 kHz
88,2 kHz/16bit	20 Hz - 40 kHz
48,0 kHz/24bit	20 Hz - 23 kHz
48,0 kHz/16bit	20 Hz - 23 kHz
44,1 kHz/24bit	20 Hz - 21 kHz
44,1 kHz/16bit	20 Hz - 21 kHz
44,1 kHz/mono	20 Hz - 21 kHz

Format MP3

Mode d'enregistrement	Réponse en fréquence
320 kbps	50 Hz - 20 kHz
256 kbps	50 Hz - 20 kHz
128 kbps	50 Hz - 17 kHz
64 kbps (mono)	50 Hz - 8 kHz

Enregistrement avec le microphone stéréo intégré

20 Hz - 20 kHz

• Toutefois, lors de l'enregistrement au format MP3, la valeur de la limite supérieure de la réponse en fréquence dépend de chaque mode d'enregistrement (voir ci-dessus).

Indication concernant le temps d'enregistrement

Format PCM linéaire

Mode d'enregistrement	Mémoire interne (4 Go)	Carte SD
		8 Go	16 Go	32 Go	64 Go
96.0kHz/24bit	Approx. 1h. 35min.	Approx. 3h. 40min.	Approx. 7h. 15min.	Approx. 14h. 55min.	Approx. 30h. 00min.
96.0kHz/16bit	Approx. 2h. 15min.	Approx. 5h. 30min.	Approx. 10h. 30min.	Approx. 22h. 00min.	Approx. 45h. 00min.
88,2kHz/24bit	Approx. 1h. 30min.	Approx. 4h. 00min.	Approx. 7h. 45min.	Approx. 16h. 00min.	Approx. 32h. 30min.
88,2kHz/16bit	Approx. 2h. 30min.	Approx. 6h. 00min.	Approx. 11h. 30min.	Approx. 24h. 00min.	Approx. 49h. 00min.
48,0kHz/24bit	Approx. 3h. 00min.	Approx. 7h. 15min.	Approx. 14h. 30min.	Approx. 29h. 30min.	Approx. 60h. 00min.
48,0kHz/16bit	Approx. 4h. 45min.	Approx. 11h. 00min.	Approx. 21h. 30min.	Approx. 44h. 30min.	Approx. 90h. 00min.
44,1kHz/24bit	Approx. 3h. 15min.	Approx. 8h. 00min.	Approx. 15h. 30min.	Approx. 32h. 00min.	Approx. 65h. 00min.
44,1kHz/16bit	Approx. 5h. 00min.	Approx. 12h. 00min.	Approx. 23h. 30min.	Approx. 48h. 30min.	Approx. 98h. 00min.
44,1kHz/mono	Approx. 10h. 00min.	Approx. 24h. 00min.	Approx. 47h. 00min.	Approx. 97h. 00min.	Approx. 196h. 00min.

Format MP3

Mode d'enregistrement	Mémoire interne (4 Go)	Carte SD
		8 Go	16 Go	32 Go	64 Go
320 kbps	Approx. 22h. 30min.	Approx. 53h. 00min.	Approx. 104h. 00min.	Approx. 214h. 00min.	Approx. 432h. 00min.
256 kbps	Approx. 28h. 30min.	Approx. 66h. 30min.	Approx. 130h. 00min.	Approx. 268h. 00min.	Approx. 540h. 00min.
128 kbps	Approx. 57h. 00min.	Approx. 133h. 00min.	Approx. 261h. 00min.	Approx. 537h. 00min.	Approx. 1081h. 00min.
64 kbps (mono)	Approx. 114h. 00min.	Approx. 267h. 00min.	Approx. 522h. 00min.	Approx. 1074h. 00min.	Approx. 2163h. 00min.

Remarques

• Les valeurs ci-dessus ne sont que des indications.
• Le temps être plus court si vous effectuez un grand nombre de petits enregistrements (le temps d'enregistrement disponible affiché et le temps enregistré donnent une indication approximative).
• La durée varier car il peut y avoir des différences de capacité de mémoire disponible selon la carte SD.
• Attention, si le débit binaire est faible, la différence en termes de augmente.

Durée d'enregistrement maximale par fichier

• ichier est d'environ 2 Go au format PCM linéaire.
• La capacité maximale d'un fjichier est d'environ 4 Go au format MP3.

Guide sur la durée de vie de la batterie

Batterie rechargeable Lithium-ion (Format PCM Linéaire)

Mode d'enregistrement	Enregistrement avec microphone stéreo intégré	Temps d'enregistrement audio à l'aide de l'alimentation fantôme	Lecture avec écouteurs
96,0 kHz/24bit	Approx. 9h. 30min.	Approx. 2h. 15min.	Approx. 12h. 30min.
96,0 kHz/16bit	Approx. 11h. 00min.	Approx. 2h. 30min.	Approx. 12h. 30min.
88,2 kHz/24bit	Approx. 10h. 00min.	Approx. 2h. 30min.	Approx. 13h. 30min.
88,2 kHz/16bit	Approx. 11h. 15min.	Approx. 2h. 30min.	Approx. 14h. 00min.
48,0 kHz/24bit	Approx. 11h. 00min.	Approx. 2h. 30min.	Approx. 14h. 00min.
48,0 kHz/16bit	Approx. 12h. 15min.	Approx. 2h. 30min.	Approx. 14h. 15min.
44,1 kHz/24bit	Approx. 11h. 30min.	Approx. 2h. 45min.	Approx. 15h. 45min.
44,1 kHz/16bit	Approx. 12h. 30min.	Approx. 2h. 45min.	Approx. 16h. 15min.
44,1 kHz (mono)	Approx. 12h. 30min.	Approx. 2h. 45min.	Approx. 17h. 30min.

• Les valeurs ci-dessus ne sont que des indications.
• La durée de la batterie a été estimée par Olympus. Elle peut varier considérablement selon les conditions d'utilisation.

Les informations suivantes concernent uniquement les questions techniques et le support pour l'enregistreur OLYMPUS et son logiciel.

• Numéro de ligne directe aux États-Unis et au Canada

1-888-553-4448

• Adresse électronique de soutien aux États-Unis et au Canada

[e-mail]

Numéro de ligne directe en Europe

Numéro d'appel gratuit : 00800 67 10 83 00

Disponible en Allemagne, Autriche, Belgique, Danemark, Finlande, France, Norvège, Italie, Luxembourg, Pays-Bas, Royaume-Uni, Portugal, Espagne, Suède, Suisse.

Numéros payants pour le reste de l'Europe

[phone]

[phone]

• Adresse électronique de soutien en Europe

[e-mail]

Pour les clients résidant en Europe

L'indication « CE » signifie que ce produit est conforme aux exigences européennes concernant la sécurité, la santé, l'environnement et la protection du consommateur.

Ce symbole [poubelle sur roues barrée d'une croix WEEE annexe IV] indique une collecte séparée des déchets d'équipements électriques et électroniques dans les pays de l'UE. Veuillez ne pas jeter l'équipement dans les ordures domestiques. Pour la mise en rebut de ce produit, utilisez les systèmes de traitement et de collecte disponibles dans votre pays.

Produit concerné : LS-100, Adaptateur AC

Ce symbole [poubelle sur roues barrée d'une croix] indique une collecte séparée des piles usagées dans les pays de l'UE. Veuillez ne pas jeter les piles dans les ordures domestiques. Pour la mise en rebut des piles usagées, utilisez les systèmes de traitement et de collecte disponibles dans votre pays.

OLYMPUS IMAGING CORP.
