GNP 2313 COMFORT NOFROST - Congélateur combiné LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur-congélateur combiné
Caractéristiques techniques principales	Technologie NoFrost, classe énergétique A++, volume total de 228 L, compartiment réfrigérateur de 164 L, compartiment congélateur de 64 L
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Hauteur : 145 cm, Largeur : 60 cm, Profondeur : 63 cm
Poids	Environ 60 kg
Fonctions principales	Contrôle électronique de la température, éclairage LED, tiroirs transparents pour le congélateur, étagères en verre réglables
Entretien et nettoyage	Facilité de nettoyage grâce à l'intérieur en plastique lisse, pas de dégivrage nécessaire grâce à la technologie NoFrost
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Liebherr
Sécurité	Système de verrouillage de porte, alarme de température
Informations générales utiles	Garantie de 2 ans, respect des normes environnementales, faible consommation d'énergie

FOIRE AUX QUESTIONS - GNP 2313 COMFORT NOFROST LIEBHERR

Pourquoi mon réfrigérateur Liebherr GNP 2313 ne refroidit-il pas correctement ?

Vérifiez si la température est correctement réglée. Assurez-vous que les évents de circulation d'air ne sont pas obstrués et que les portes ferment correctement. Si le problème persiste, il peut y avoir un problème avec le compresseur.

Comment dégivrer mon Liebherr GNP 2313 ?

Le modèle GNP 2313 est équipé de la technologie NoFrost, ce qui signifie qu'il ne nécessite pas de dégivrage manuel. Assurez-vous simplement de vérifier régulièrement les bacs de collecte d'eau.

Pourquoi y a-t-il de la condensation à l'intérieur du réfrigérateur ?

La condensation peut être causée par une ouverture fréquente de la porte ou une mauvaise fermeture. Vérifiez les joints de porte et assurez-vous que les aliments sont bien emballés pour éviter l'humidité.

Comment nettoyer l'intérieur du réfrigérateur Liebherr GNP 2313 ?

Utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces. Assurez-vous de débrancher l'appareil avant le nettoyage.

Mon réfrigérateur émet un bruit étrange, que faire ?

Les bruits peuvent être normaux, comme le fonctionnement du compresseur ou des ventilateurs. Si le bruit est inhabituel, vérifiez que l'appareil est bien de niveau et qu'il n'y a pas d'objets en contact avec les parois.

Quelle est la durée de vie estimée de mon réfrigérateur Liebherr ?

En général, un réfrigérateur Liebherr peut durer entre 10 et 15 ans, selon l'utilisation et l'entretien. Assurez-vous de suivre les recommandations d'entretien pour maximiser sa durée de vie.

Comment régler la température de mon Liebherr GNP 2313 ?

La température peut être réglée à l'aide du panneau de commande situé à l'intérieur du réfrigérateur. Consultez le mode d'emploi pour des instructions spécifiques sur le réglage des températures.

Que faire si l'affichage du réfrigérateur clignote ?

Un affichage clignotant peut indiquer un problème de température. Vérifiez si les portes sont bien fermées et si l'appareil est correctement alimenté. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI GNP 2313 COMFORT NOFROST LIEBHERR

1 Vue d'ensemble de l'appareil. 2

1.1 Description de l'appareil et de son équipement.... 2

1.2 Domaine d'utilisation de l'appareil 2

1.3 Conformité 3

1.4 Dimensions hors tout de l'appareil 3

1.5 Economiser l'énergie 3

1.6 Plaque isolante 3

2 Consignes de sécurité generales 3

3 Eléments de commande et d'affichage 5

3.1 Éléments de commande et de contrôle 5

3.2 Affichage de la températe 5

4 Mise en service. 5

4.1 Transport de l'appareil 5

4.2 Mise en place de l'appareil 5

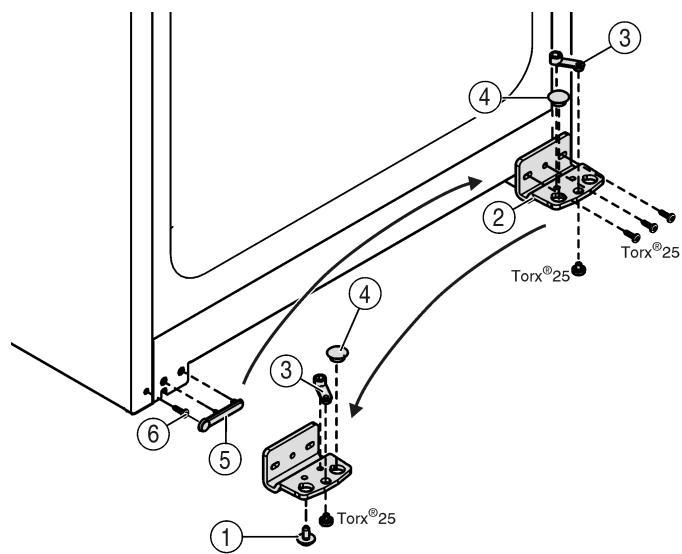

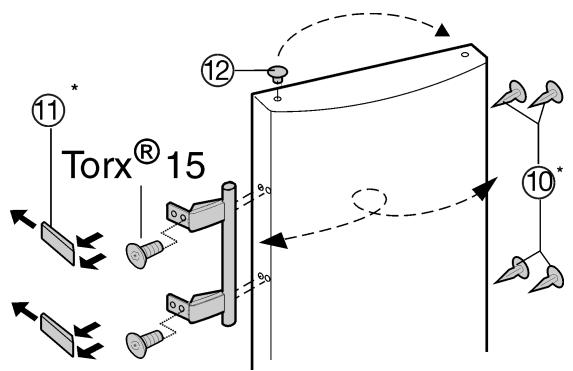

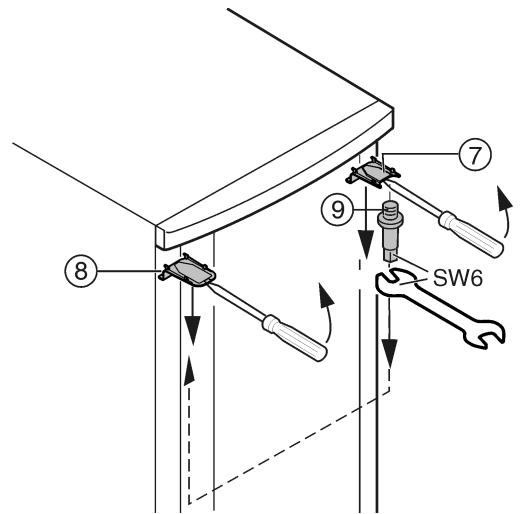

4.3 Inversion du sens d'ouverture de la porte 6

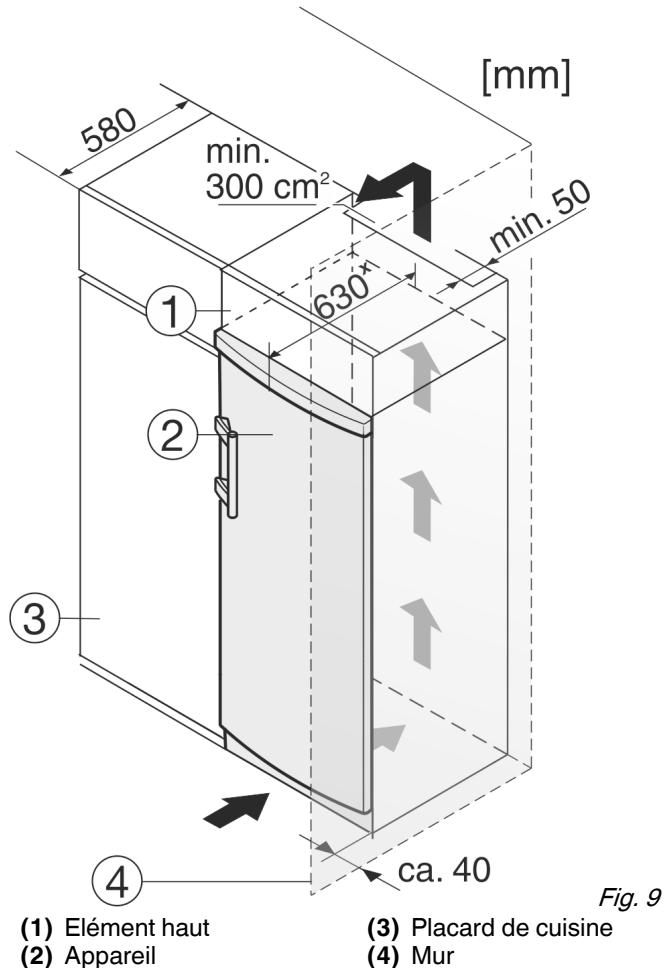

4.4 Insertion entre deux éléments de cuisine 7

4.5 Eliminer l'emballage 8

4.6 Brancher l'appareil 8

4.7 Enclencher l'appareil 8

5 Commande. 8

5.1 Luminosité de l'affichage de température 8

5.2 Verrouillage enfants.. 8

5.3 Alarmeporteouverte 9

5.4 Alarmede température 9

5.5 Congeler des aliments 9

5.6 Durées de conservation 9

5.7 Dégivrer les alimentés 9

5.8 Régler la températe 9

5.9 SuperFrost. 10

5.10 Tiroirs 10

5.11 Tabletes de rangement 10

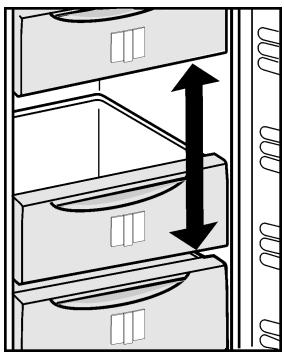

5.12 VarioSpace 10

5.13 Compartiment à herbes fines et baies 10

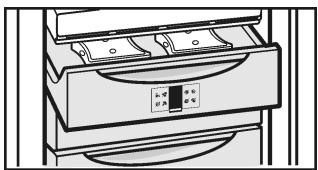

5.14 Accumulates de froid 10

6 Entretien. 11

6.1 Dégivrer avec le mode NoFrost 11

6.2 Nettoyage de I'appareil 11

6.3 S.A.V. 11

7 Dysfonctionnements 11

8 Mise hors service 12

8.1 Couper l'appareil 12

8.2 Mise hors service 12

9 Eliminer l'appareil. 12

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoit nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos apparèils. Nous vous remercions de votre compréhension.

Afin de découvert tous les avantages de votre nouvel apparil, nous vous prions de dire attentivement ces instructions de montage.

Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles.Les paragraphs ne concernant que certains apparéils sont indiqués par un astérisque (^*)

Les instructions de manipulation sont indiqués par un les résultats de manipulation par un .

1 Vue d'ensemble de l'appareil

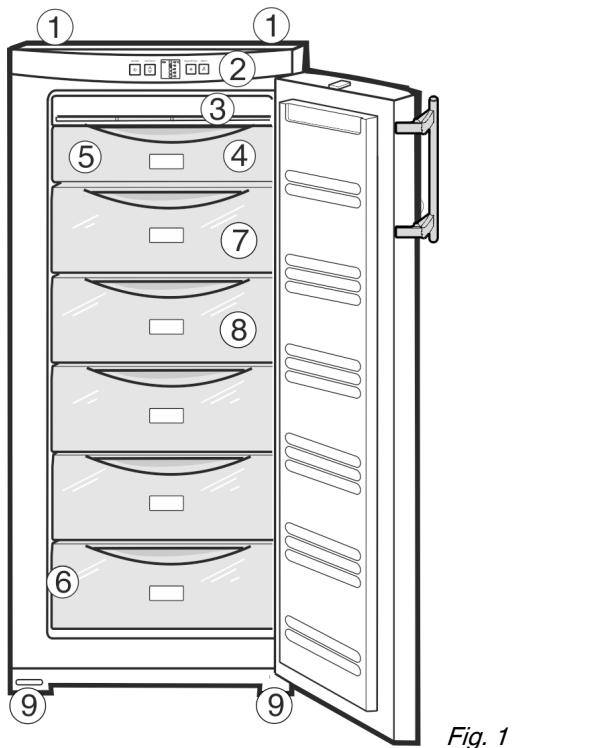

1.1 Description de l'appareil et de son équipement

Remarque

A la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.

(1) Poignées de transport arrêté
(2) Éléments de commande et de contrôle
(3) Dispositif NoFrost
(4) Compartment baies et fines herbes

(5) Accumulates de froid*

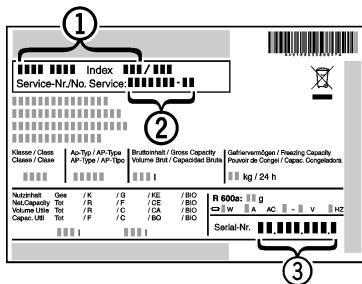

Plaque signalétique
(7) Tiroirs
(8) VarioSpace
(9) Pieds réglibes, poignées de transport avant, roulettes de transport arrêté

1.2 Domaine d'utilisation de l'appareil

L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnementsemblable. Est prise en compte, par exemple, l'utilisation

• les cuisines du personnel, les pensions de famille,
• les clients de maisons de campagne, hôtels, moteliers et autres hébergements,
• les traiteurs et servicessemblables dans le commerce de gros

N'utilisez l'appareil que dans un cadre domestique. Toute autre sorte d'utilisation est interdite. L'appareil n'est pas conscience pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substancessemblables

concernés par la directive des produits Médicaux 2007/47/EG. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur ALTERATION. De plus, l'appléil n'est pas ajusté pour le fonctionnement dans les domaines à risque d'explosions.

En fonction de la classe climatique, l'appareil a ete concu pour l'exploitation a des temperatures environnantes limites. La classe climatique de suaive apparilel est indiquee sur la plaquette signaletique.

Remarque

Respectez les températures environnantes indiquées, sinon la puissance réfrigérante diminue.

Classe clima-tique	pour températures ambantes
SN, N	à 32 °C
ST	à 38 °C
T	à 43 °C

Le bon fonctionnement de cet apparéil est garanti pour une température ambiente minimale limite à 5^

1.3 Conformité

L'étanchéité du circuit réfrigérant est contrôle. L'appareil est conforme aux normes de sécurité en vigueur ainsi qu'aux directives CE 2006/95/CE, 2004/108/CE, 2009/125/CE et 2010/30/UE.

Remarque pour les instituts de contrôle :

Effectuer les contrôles selon la consigne des normes et directives en vigueur.

La préparation et le contrôle des appareils doivent être effectuels ennant compte des plans de chargement du fabricant et des conseils figurant dans le mode d'emploi.

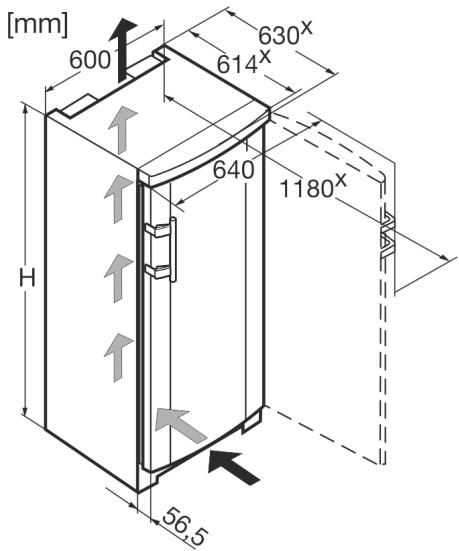

1.4 Dimensions hors tout de l'appareil

Fig. 2

	H (mm)
GN 1923, GNP 1913	1250
GN 2323, GN 2303, GNP 2313, GNP 2303	1447

^X Dans le cas d'appareils avec pieces d'écartement mural fournies, la dimension est augmentée de 35 mm (voir 4.2).

1.5 Economiser l'énergie

• Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
• Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chiffage ou équivalents.
• La consommation en énergie dépend des conditions d'installation comme la température ambiente. (voir 1.2).
• Ouvrir l'appareil aussi brievement que possible.
• Plus la température est régée BASSE, plus la consommation en énergie est élevée.
• Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchee.
• Entreposer des alimentés chauds : les laisser refroidir d'abord à température ambiente.

Des dépôts de poussière augmentent la consommation d'énergie:

• Dépoussière le compresseur avec la grille métallique de l'échangeur de chaleur sur la paroi arrêté de l'appareil une fois par an.

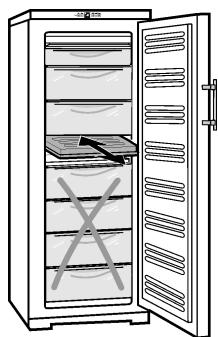

1.6 Plaque isolante

La plaque isolante est en vente dans le commerce spécialisé en tant qu'accessoire pour la marche à charge partielle.

Si vous stockez peu d'aliments dans l'appareil, vous pouvez baisser la consommation en énergie de jusqu'à 50% grâce à la plaque isolante. En fonction du modulo, il est possible de couper jusqu'à 5 tiroirs. Au moins 3 tiroirs sont nécessaires pour le refroidissement. Pour plus d'informations, voir notice jointe à la plaque isolante.

2 Consignes de sécurité générales

Dangers pour l'utilisateur :

• Cet apparéil peut être utilisé par des enfantsès 8 ans et plus, ainsi que des personneslescapacitésphysiques,sensorielles oumentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l' apparéil et comprément les dangers en résultat. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage ou la maintenance par l'utilisa

teur ne doit pas etre réalisés par des enfants sans surveillance.

• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le cable.
• En cas d'erreur, débrancher la prise ou couper le fusible.
• Ne pas endommager le cable de raccord au réseau. Ne pas utiliser l'appareil avec un cable de raccord au réseau défectueux.
• Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du cable de raccord au réseau uniquement par le S.A.V ou tout autre technicianien qualifié.
• Monter, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions.
• Conservez précieusement ce mode d'emploi et remettez-le éventuellesment au nouveau propriétaire de l'appareil.

Risque d'incendie :

• Le fluide réfrigérant R 600a contenu dans l'appareil ne présenteaucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.

• Ne pas endommager les tubes du circuit frigorifique.

• Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil.
• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, apparèils de chauffage, sorbettières, etc.).
• En cas de fuite du fluide réfrigérant : supprimer tout feu ouvert ou sources inflammables à proximé du point de sortie. Bien aérer la piece. Informer le service après-vente.
• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque demettre feu aux composants électriques.
• Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas ymettre le feu.
• Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool évènuclelement échéppé peut s'enflammer au contact de composants électriques.

Risque de chute et de basculement :

• Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

• Ne pas consommer d'aliments périmés.

Risque de gelures, d'engourdissement et de douleurs :

• Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/ congelés. Preindre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glacons).

Risque de blessures et de dommages matériels :

• De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des apparèils chauffants ou au jet de vapeur chaud, des flammes nues ou des aerosols dégivrants.
• Ne pas enlever la glace avec des ustensiles tranchants.

Respecter les indications spécifiques des autres sections :

!	DANGER	indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	PRUDENCE	indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée.
	Remarque	indique les remarques et conseils utiles.

3 Éléments de commande et d'affichage

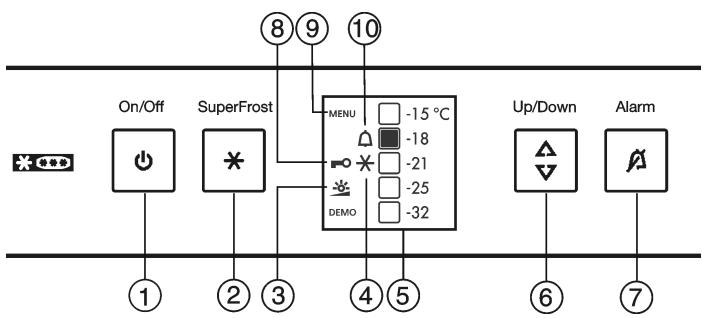

3.1 Éléments de commande et de contrôle

Fig. 3
(1) Touche On/Off
(2) Touche SuperFrost
(3) Symbole luminosité
(4) Symbole SuperFrost
(5) Affichage de la tempé-rature

(6) Touche de réglage

(7) Touche alarme

(8) Symbole Sécurité enfants

(9) Symbole menu

(10) Symbole d'alarme

3.2 Affichage de la température

Sont affichés en service normal :

• la température paramétrée de congélation

L'affichage de la température clignote :

• le réglage de la température est modifié
• après l'enclement, la température n'est pas encore suffisamment froide
• la température a augmente de plusieurs degrés

4 Mise en service

4.1 Transport de l'appareil

PRUDENCE

Risque de blessure et d'endommagement du à un transport incorrect!

Transporter l'appareil emballe.
Transporter l'appareilABOUT.
Ne pas transporter l'appareil seul.

4.2 Mise en place de l'appareil

AVERTISSEMENT

Risque d'incendie du à l'humidité !

Lorsque des pieces sous tension ou le cable de raccordement au secteur deviennent humides, un court-circuit peut se produit.

L'appareil a eté concu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.

AVERTISSEMENT

Danger de brûlures par court-circuit!

Lorsque les câbles de raccord / fiches de l'appareil se trouvent en contact avec la partie arrêté d'un autre appareil, ils peuvent être endommages à cause des vibrations de l'appareil et par la suite causer un court-circuit.

Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le cable d'alimentation.
Ne pas brancher d'appareils ni autres dispositifs sur les prises de courant situées sur la partie arrêté de l'appareil.

AVERTISSEMENT

Risque d'incendie du au fluide réfrigerant!

Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.

Veiller à ne pas endommager les tubes du circuit frigorifique.

AVERTISSEMENT

Risque d'endommagement et d'incendie!

Ne pas placer un apparéil diffusant de la chaleur (p.ex. four à micro-ondes, grille-pain, etc.) sur l' apparéil!

AVERTISSEMENT

Risque d'incendie et d'endommagement du au blocage des ouvertures d'aération!
Toujours laisser les ouvertures d'aération libres. Toujours veiller à une bonne ventilation de l'appareil!

ATTENTION

Risque d'endommagement du à l'eau de condensation!

Ne pas placer l'appareil directement a cote d'un autre réfrigerateur/congélateur.

En cas de dégats à l'appareil, contactez immédiatement le fournisseur avant de brancher l'appareil.
Le sol au lieu d'emplacement doit etre horizontal et plan.
- Ne pas placer l'appareil dans une zone à ensoleillement direct, à côte d'une cuisine, d'un chiffage ou équivalents.
Le lieu d'emplacement le plus adapté est un local sec et bien aéré.
Toujours placer l'appareil avec la face arrière et avec les pieces d'écartement mural (voir ci-dessous), si celles-ci sont utilisées, directement contre le mur.
Ne déplacer l'appareil qu'a vide.
Ne pasmettre en place l'appareil sans avoir recours a une aide.
Le local d'emplacement de votre apparéil doit, selon la norme NE 378, avoir un volume de 1m^3 pour 8g de fluide réfrigérant R 600a. Si le local est trop petit, un mélange inflatable gaz-air peut se former suite à une fuite dans le circuit réfrigérant. L'indication du dosage de fluide réfrigérant est indiqué sur la plaque signalétique à l'intérieur de l'appareil.
Enlever le cable de raccord de la paroi arrêté de l'appareil. Enlever le porte-cable, sinon des bruits dus aux vibrations surgissant!

ATTENTION

Les portes en acier inox sont traitées avec un revêtement de surface spécial et ne doivent pas être nettoyées avec le dédTérgent livre avec l'appareil.

Sinon le revêtement de surface pourrait être endommagé.

Nettoyez les surfaces revêties des portes uniquement avec un chiffon propre et doux.
Appliquez un nettoyant d'entretien inox uniquement sur lesparois laterales en acier inox ceci d'une maniere reguliere et dans le sens du polissage. Le nettoyage ultérieur sera alors beaucoup plus facile.
Nettoyez les parois laterales vernies et les surfaces enduites des portes uniquement avec un chiffon doux et propre.

Enlever tous les auxiliaires de transport.

Pour atteindre la consommation énergétique déclarée, les pieces d'écartement fournies avec certains appeareils doivent être utilisées. Cela augmente la profondeur des appeareils d'env. 35 mm. L'appareil fonctionne parfaitement sans l'utilisation des pieces d'écartement, mais présente une légère augmentation de sa consommation énergétique.

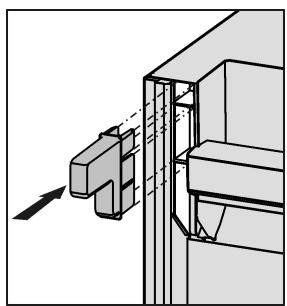

Pour un apparéil accompagné de pieces d'écartement mural, monter ces pieces d'écartement sur la face arrière de l' apparéil, en haut à gauche et à droite.

Eliminer l'emballage (voir 4.5).

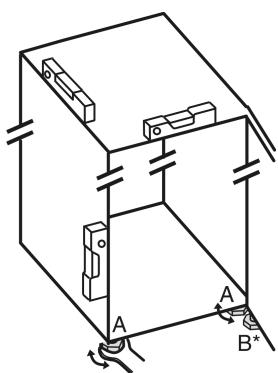

Aligner l'appareil avec la clé à fourche jointe aux pieds de réglage (A) et à l'aide d'un niveau à bulle d'eau.

Remarque

Nettoyer l'appareil (voir 6.2).

Lorsque l'appareil est placé dans un environnement très humide, du condensat peut se former sur la paroi extérieure de l'appareil.
Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.

4.3 Inversion du sens d'ouverture de la porte

Si vous le désirez, vous pouvez inverser le sens d'ouverture de la porte :

Assurez-vous d'avoir l'outillage suivant à portée de main :

Torx 25
Torx 15
Clé à fourche SW 6
Tournevis

Clé à fourche jointe
Si nécessaire, demander de l'aide à quelqu'un pour le montage

PRUDENCE

Risque de blessures lorsque la porte culbute!

Bien tener la porte.
Déposer la porte prudemment.

Dévisser la vis de blocage du support d'appui Fig. 4 (1) en bas à droite.
Ouvrir la porte.
Maintainir la porte du cote de la poignee et en bas et soulever.
Le pivot d'appui Fig. 4 (21)se desserre du support d'appui Fig. 5 (2).
Si le pivot d'appui Fig. 4 (21) ne se débloque pas poussez-le par le bas.
Faire pivoter la porte en bas vers l'extérieur et la retirer.

Fig. 4

Fig. 5

Devisser le support d'appui Fig. 5 (2).
Dévisser l'élement pivotant Fig. 5 (3) et le permuter dans le trou opposé du support d'appui, revisisser à fond.
Retirer le bouchon Fig. 5 (4) du support d'appui et le placer dans le trou du cote opposé au support d'appui.
Retirer le cache Fig. 5 (5) cotoe poignee avec precaution.
Retirer la vis Fig. 5 (6) et la revisser sur le côté opposé.
Remetre en place le cache Fig. 5 (5).
Revisser le support d'appui Fig. 5 (2) sur le nouveau côte charnière, en utilisant une visseuse sans fil si nécessaire, avec un couple de serrage de 4 Nm.

Fig. 6

Faire décliqueter le cache Fig. 6 (7) en haut et le cache Fig. 6 (8) avec un tournevis devant et l'enlever diagonalement vers le bas.
Devisser le pivot d'appui Fig. 6 (9) et le visser du cote opposé (avec 4 Nm).
Remonter le cache Fig. 6 (7) du côté du pivot d'appui : l'insérer par l'arrière et l'encliqueter sur l'avant.
Monter le cache Fig. 6 (8) sur le côte opposé: l'insérer par l'arrière et l'encliqueter sur l'avant.

Fig. 7

Enlever le bouchon Fig. 7 (12) du coussinet de la porte et le permuter de l'autre côté.
Démonter la poignée de porte, le bouchon Fig. 7 (10) et les plaques d'appui Fig. 7 (11) puis les repositionner sur le côte opposé.
Lors du montage des plaques d'appui, veillez à un enclique-tage correct.
Permuter la pince elastique Fig. 8 (20): appuyer sur l'ergot puis retire la pince elastique.
Insérer la pince élastique sur le nouveau côte charnière jusqu'à l'enclique-tage.
Tirer le pivot d'appui Fig. 8 (21) hors de la douille de porte et la mesure en place ensemble avec la rondelle du cote opposé. Le taquet d'arrêt doit indiquer vers la paroi interieure de la porte, l'encoche vers la paroi extérieure.
Accrocher la portedans le pivot d'appui Fig.6 (9) supérieur.
Pivoter la porte vers le bas etmettre en place le pivot d'arrêt Fig.8 (21) dans le support d'appui. Event.tourner le pivot d'arrêt de sorte qu'il puisse encliqueter.
Visser la vis d'arrêt Fig. 4 (1) en bas dans le pivot d'arrêt et la serrer à fond (avec 4 Nm).

Aligner évientuelles le porte par rapport aux deux trouss oblongs du support d'appui inférieur pour qu'elle affleure avec l'habillage de l'appareil. Pour cela, dévisser la vis centrale.

AVERTISSEMENT

Risque de blessure si la porte tombe!

Si les pivots ne sont pas bien vissés, la porte risque de tomber, ce qui peut entraîner des blessures graves. Par ailleurs, la porte risque de ne pas fermer correctement et l'appareil ne pas refroidir convenablement.

Visser les charnières/les pivots d'appui (avec un couple de serrage 4 Nm).
Vérifier la bonne fixation de chaque vis, si nécessaire desserrer les vis.

4.4 Insertion entre deux éléments de cuisine

^X Dans le cas d'appareils avec pieces d'écartement mural fournies, la dimension est augmentée de t de 35 mm (voir 4.2).

L'appareil peut être entouré de meubles de cuisine. Pour adapter l'appareil Fig. 9 (2) à la hauteur des placards de la cuisine intégrée, on peut placer un élément haut Fig. 9 (1) audressus de l'appareil.

Lors de la transformation avec des placards de cuisine (profondeur max. 580~mm ), l'appareil peut etre place directement a cote du placard de cuisine Fig. 9 (3). L'appareil depasse lateralement de 34mm^× et de 50mm^× au centre de I'appareil par rapport a la face avant du placard de cuisine.

Important pour la ventilation :

• Sur la paroi arrêté de l'armoire haute, il doit y avoir une buse pour l'air sortant de min. 50 mm de profondeur sur toute la largeur de l'armoire haute.

• La fente d'aération sous le plafond doit être de 300 cm² minimum.

• Plus la section de ventilation est grande, plus l'appareil marche de manière économique.

Si l'appareil est installé avec les charnières à côté d'un mur Fig. 9 (4), la distance entre l'appareil et le mur doit être de 40mm min. Ceci correspond à la saillie de la poignée lorsque la porte est ouverte.

4.5 Eliminer l'emballage

AVERTISSEMENT

Risque d'etouffement avec les films et matérielaux d'emballage!

Ne pas laisser les enfants jouer avec les matériaux d'emballage.

L'emballage est fabriqué en matérielles recyclables :

• carton ondulé / carton
• pièces en polystyrene expansé
• films et sachets en polyéthylène
• colliers de serrage en polypropylene
• cadres en bois cloués avec plaque de polyethylene*
  Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.

4.6 Brancher l'appareil

ATTENTION

Risque d'endommagement du système électronique!

Ne pas utiliser d'ondulesurs (conversion du courant continu en courant alternatively resp. triphased) ou de fiches économistes d'énergie.

AVERTISSEMENT

Risque d'incendie et de surchauffe!

Ne pas utiliser de rallonge ou de bloc multiprises.

Le type de courant (courant alternatively) et la tension au lieu d'emplacement doivent coïncider avec les indications sur la plaque signalétique (voir Vue d'ensemble de l'appareil).

La prise de courant doit être mise à la terre et protégée de façon électrique en bonne et due forme. Le courant de déclenchement du fusible doit se situer entre 10 A et 16 A.

La prise de courant doit être bien accessible afin de pouvoir débrancherrapidement l'appareil en cas d'urgence. Elle doit se situer en dehors de la partie arrriere de I'appareil.

Vérifier l'alimentation électrique.
Enficher la prise de courant.

4.7 Enclencher l'appareil

Appuyer sur la touche On/Off Fig. 3 (1).
L'appareil est enclenché. L'affichage de la température et le symbole Alarme Fig. 3 (10) clignotent jusqu'à ce que la température soit suffisamment froide.
Lorsque le display "affiche DEMO," le mode de démonstration est activé. S'adresser au S.A.V.

5 Commande

5.1 Luminosité de l'affichage de tempé-rature

Vous pouvez adapter la luminosité de l'affichage de températe aux conditions lumineuses du lieu d'installation.

5.1.1 Régler la luminosité

L'éclairage de fond peut être désactivé ou régle sur l'un des 5 niveaux. Au départ usine, l'éclairage de fond est désactivé.

Activer le mode de réglage: appuyer env. 5 secondes sur la touche SuperFrost. Fig. 3 (2)
Le symbole Menu Fig. 3 (9) est allumé et le symbole Sécurité enfants Fig. 3 (8) clignote.
Appuyer sur la touche de réglage Fig. 3 (6) pour apperla fonction de luminosité.
Le symbole Sécurité enfants Fig. 3 (8) s'éteint et le symbole Luminosité Fig. 3 (3) clignote.
Confirmer: appuyer brievement sur la touche SuperFrost Fig. 3 (2).
Le symbole Luminosite Fig. 3 (3) est allumé.

Sélectionner "Désactivé" ou la luminosité souhaitée à l'aide de la touche de réglage Fig. 3 (6). Plus il y a de zones allumées dans l'affichage de la température, plus l'éclairage est fort. Si aucune zone n'est allumée, l'éclairage est "déssac-tive".
Confirmer: appuyer sur la touche SuperFrost Fig. 3 (2).
Le symbole Luminosite Fig. 3 (3) clignote.
La luminosité est maintainant régée sur la nouvelle valeur.
Désactiver le mode de réglage: appuyer sur la touche On/Off Fig. 3 (1).

-ou

Attendre 5 minutes.
Le symbole Luminosité Fig. 3 (3) et le symbole Menu Fig. 3 (9) s'eteignent.
L'affichage de températe affiche de nouveau la tempéatrice.

5.2 Verrouillage enfants

Avec le verrouillage enfants vous pouvez assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.

5.2.1 Enclencher la sécurité pour enfants

Activer le mode de réglage: appuyer env. 5 secondes sur la touche SuperFrost. Fig. 3 (2)
Le symbole Menu Fig. 3 (9) est allumé et le symbole Sécurité enfants Fig. 3 (8) clignote.
Appuyer brievement sur la touche SuperFrost Fig. 3 (2) pour appeler la fonction Securite enfants.
Le symbole Sécurité enfants Fig. 3 (8) est allumé. Les LED -15 °C et -21 °C sont allumées dans l'affichage de la température.

Appuyer brièvement sur la touche SuperFrost Fig. 3 (2) pour activer la fonction Sécurité enfants.
Le symbole Sécurité enfants Fig. 3 (8) clignote. Les LED-15 °C et -21 °C s'éteignent.
Désactiver le mode de réglage: appuyer sur la touche On/Off Fig. 3 (1).

-ou

Attendre 5 minutes.

Le symbole Menu Fig. 3 (9) s'eteint et la tempéature est de nouveau affichée dans l'affichage de la tempéature. Le symbole Sécurité enfants Fig. 3 (8) est allumé.

5.2.2 Eteindre la sécurité pour enfants

Activer le mode de réglage: appuyer env. 5 secondes sur la touche SuperFrost. Fig. 3 (2)
Le symbole Menu Fig. 3 (9) est allumé et le symbole Sécurité enfants Fig. 3 (8) clignote.
Appuyer brièvement sur la touche SuperFrost Fig. 3 (2) pour appeler la fonction Sécurité enfants.
Le symbole Sécurité enfants Fig. 3 (8) est allumé. La LED -18 °C est allumée dans l'affichage de la température.

Appuyer brièvement sur la touche SuperFrost Fig. 3 (2) pour désactiver la fonction Sécurité enfants.
Le symbole Sécurité enfants Fig. 3 (8) clignote.
Désactiver le mode de réglage: appuyer sur la touche On/Off Fig. 3 (1).

-ou

Attendre 5 minutes.
Le symbole Menu Fig. 3 (9) s'eteint et la tempéature est de nouveau affichée dans l'affichage de la tempéature. Le symbole Sécurité enfants Fig. 3 (8) n'est plus allumé.

5.3 Alarme porte ouverte

L'avertisseur sonore retentit lorsque la porte reste ouverte plus de 60 secondes.

L'avertisseur sonore s'arrête automatiquement lorsque la porte est fermée.

5.3.1 Arrêter l'alarme de porte

L'avertisseur sonore peut etre arrete lorsque la portee est ouverte.Le signal restera eteint aussi longtemps que la portee est ouverte.

Appuyer sur la touche Alarme Fig. 3 (7).
L'alarme de porte s'arrête.

5.4 Alarme de température

Lorsque la température de congélation n'est pas assez froide, un avertisseur sonore retentit.

L'affichage de la température clignote en même temps que le symbole Alarme Fig. 3 (10).

La cause d'une température trop élevée peut être :

• l'introduction d'aliments frais chauds
• l'entrée d'une quantité trop importante d'air ambiant chaud lors du réarrangement et de l'enlèvement d'aliments
• une panne de courant prolongée
• une défectuosité de l'appareil

L'avertisseur sonore s'eteint automatiquement, le symbole Alarme Fig. 3 (10) et l'affichage de tempéature arrêtent de clignoter lorsque la tempéature est de nouveau suffisamment froide.

Lorsque I'etat d'alarme persiste: (voir Dysfonctionnements).

Remarque

Les alimentés peuvent s'avarier si la température n'est pas suffisamment froide.

Vérifier la qualité des aliments. Ne pas consommer les aliments avariés.

5.4.1 Arrête l'alarme de température

Il est possible d'arrêter l'avertisseur sonore. La fonction d'alarme sera de nouveau active lorsque la température sera à nouveau suffisamment froide.

Appuyer sur la touche Alarme Fig. 3 (7).
L'avertisseur sonore s'arrête.

5.5 Congeler des aliments

Il est possible de congeler autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétique (voir Vue d'ensemble de l'appareil) sous "capacité de congélation ... kg/24h".

Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments congelés chacun, les plaques jusqu'à max. 35 kg chacune.

PRUDENCE

Risque de blessure d'aux débris de verre!

Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congelées.

Ne pas congeler de bouteilles ni de canettes!

Pour que les alimentents congèuent rapidement jusqu'au cœur, ne pas dépasser les quantités suivantes par paquet :

• Fruits, légumes jusqu'à 1 kg
  Viande jusqu'à 2,5 kg
  Emballer les alimentents par portions dans des sachets de congestion, des recipients réutilisables en plastique, métal ou aluminium.

5.6 Durées de conservation

Durées de conservation des aliments (à titre indicatif) :
Glaces	2 à 6 mois
Charcuterie, jambon	2 à 6 mois
Pains, pâtisseries et viennoises-ries	2 à 6 mois
Gibier, porc	6 à 10 mois
Poisson gras	2 à 6 mois
Poisson maigre	6 à 12 mois
Fromage	2 à 6 mois
Volaille, boeuf	6 à 12 mois
Fruits, légumes	6 à 12 mois

Ces durées de conservation sont données à titre indicatif.

5.7 Dégivrer les aliments

• A température ambiente
  Au micro-ondes
• Dans le four/le four à chaleur tournante
  Uniquementsterol la quantite d'aliments requise. Traiter les aliments decongelés le plus rapidement possible.
  Ne recongeler des alimentes décongelés que dans des cas exceptionnels.

5.8 Régler la température

Réglage de température recommandié : -18 °C

La température peut être modifiée en continu. Si le réglage -32 °C a été atteint,ça recommence à -15 °C.

Faire appel au réglage de la température : appuyer une fois sur la touche de réglage Fig. 3 (6).

La LED de la température actuelle clignote dans l'affichage de la température.
Appuyer autant de fois sur latouche de réglage Fig. 3 (6) jusqu'à ce que la DEL de la température désirée lui.

Remarque

Vous pouvez appuyer de manière prolongée sur la touche de réglage pour régler une valeur un peu plus froide dans une petite plage de température (par ex.: entre -15 °C et -18 °C). La LED de la plage de températureasse suivant est allumée dans l'affichage de la température.

5.9 SuperFrost

Cette fonction vous permet deCongeler rapidement des denrées fraîches à coeur.L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigori-fique.

Pour connaître la quantité maximale de denrées fraîches en kilos que vous pouvezCongeler en 24 h, reportez-vous à la "Capacité de congestion ... kg/24h"indiquée sur la plaquette signalétique. Cette valeur maximale varie selon le modele et sa classe climatique.

Selon la quantité de denrées fraiches à congeler, la fonction SuperFrost doit être enclenchée à l'avance : environ 6h pour une petite quantité de denrée à congeler, 24 h avant la mise en place d'une quantité maximal de denrées à congeler.

Empaquetez les alimentes et répartissez-les sur une plus grande surface possible. Ne pasmettre des alimentés à congefer avec des produits déjà congelées en contact de sorte que ces derniers ne se déconglient pas.

N'activez pas la fonction SuperFrost dans les cas suivants :

• lorsque vous introduizez des alimentés déjà congelés
• Lors d'une congélation de denrées fraiches allant jusqu'à environ 2 kg par jour

5.9.1 Congeler avec la fonction SuperFrost

enforcer brièvement la touche SuperFrost Fig. 3 (2)
Le symbole SuperFrost Fig. 3 (4) s'allume.
La température de congélation bises, l'appareil passe à sa puissance frigorifique Tmaxale. En cas de petite quantité d'aliments à congeler :
attendre env. 6 h.
Déposer les alimentés conditionnés dans les bacs profonds inférieurs. En cas de quantités importantes d'aliments à congefer (voir plaque signalétique):
attendre env. 24 h.
Retirer les bacs profonds inférieurs et poser les alimentés directement sur les tablettes de rangement inférieures.
SuperFrost se coupe automatiquement après env. 65 h.
Le symbole SuperFrost Fig. 3 (4) s'éteint quand la congélation est terminée.
Déposer les alimentés dans les tiroirs et réinsérer ceux-ci.
L'appareil continue de fonctionner en mode normal d'économie d'énergie.

5.10 Tiroirs

Remarque

La consommation de courant augmente et la puissance frigorifique diminue si la ventilation est insuffisante.

Aux apparéils avec NoFrost :

laisser le tiroir inférieur dans l'appareil !
Ne jamais encamber les fentes d'aération du ventilateur sur la paroi arrêté à l'intérieur!

Pour déposer les produits à congefer directement sur les tablettes de rangement : tirer le tiroir vers l'avant et le sortir en le soulevant

5.11 Tablettes de rangement

Retirer la tablette de rangement : la soulever devant et la tirer en dehors.
Remetre en place la tablette de rangement: l'inserer jusqu'à la butée.

5.12 VarioSpace

Vous pouvez-retirer les tiroirs ainsi queles surfaces de rangement. Vous aze ainsi plus de place pour congeler des pièces de gros volume.La volaille,la viande,les grosses pièces de gibier ainsi que les pâtisseries de grande taille peuvent congelés sans probleme puis de nouveau préparés.

Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments à congefer chacun, les plaques jusqu'à max. 35 kg chacune.

5.13 Compartiment à herbes fines et baies

Dans le compartment à herbes fines et baies vous pouvez congeler des baies, des herbes fines, des légumes et d'autres produits congélés sans que ceux-ci ne collent ensemble. Les produits conservent ainsi au moins leur forme initiale et peuvent être décongelés en fonction de la quantité désirée.

5.13.1 Utilisation de la tablette à herbes fines et baies

Répartir les alimentés sans que ces derniers ne se touchent sur la tablette à fines herbes et baies.
Laisser congener les alimentes pendant 10 à 12 h.
Transvaser les produits à congeler dans des sachets de congélation ou des recipients.
Entreposer les sachets ou les recipients dans un tiroir.
Pour décongeler les aliments, les étaler sans que ces derniers ne se touchent.

5.14 Accumulates de froid*

Les accumulateurs de froid évitent que la température n'augmente trop rapidement en cas de panne de courant.

5.14.1 Utilisation des accumulateurs de froid*

Pour gagner de la place, poser les accumulateurs de froid dans le tiroir à fines herbes et baies.
Placer les accumulateurs de froid congelés dans la partie supérieure de l'espace de congélation, sur les alimentés congelés.

6 Entretien

6.1 Dégivrer avec le mode NoFrost

Le système NoFrost dégivre l'appareil automatiquement.

L'humidité se condense sur l'évaporateur, se dégivre et s'évapore périodiquement.
Il n'y a pas besoin de le dégiverr manuellement.

6.2 Nettoyage de l'appareil

PRUDENCE

Risque de blessures et d'endommagement émanant de la vapeur très chaude!

La vapeur très chaude peut endommager les surfaces et entraîner des brûlures.

Ne pas utiliser d'appareils de nettoyage à la vapeur!

ATTENTION

Un nettoyage incorrect endommage l'appareil!
Ne jamais utiliser de produits de nettoyage concentrés.
Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier.
Ne pas utiliser des produits de nettoyage concentrés et agressifs contenant du chlorure, du sable, des produits chimiques ou des chiffons réches.
Ne pas utiliser de solvants chimiques.
Ne pas detériorer ou enlever la plaquette signalétique située sur la paroi interieure de l'appareil. Ceci est important pour le S.A.V.
Ne pas arracher, plier ou endommager de câbles ou d'autres composants.
Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage.
Utiliser des chiffons doux et un détergent courant d'une valeur pH neutr.
Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.

Vider l'appareil.
Debrancher la prise.

Nettoyez à la main les surfaces interieures et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent.

ATTENTION

Les portes en acier inox sont traitées avec un revêtement de surface spécial et ne doivent pas être nettoyées avec le dédTangent livre avec l'appareil.

Sinon le revêtement de surface serait endommagé.

Nettoyez les surfaces enduites des portes uniquement avec un chiffon propre et doux. En cas de salissures importantes, utilisez un peu d'eau ou un détergent neutre. Il est également possible d'utiliser une lavette en microfibres.
Nettoyez les parois laterales en acier inox avec un nettoyant inox courant. Appliquez ensuite le produit d'entretien inox fourni, de manière régulière, dans le sens du polissage.
Nettoyez les parois laterales vernies et les surfaces enduites des portes uniquement avec un chiffon doux et propre. En cas de salissures importantes, utilisez un peu d'eau ou un détermgent neutre. Il est également possible d'utiliser une lavette en microfibres.

Éléments d'équipement : nettoyer à la main les surfaces avec de l'eau tiède et un peu de détergent

Après le nettoyage :

Frotter l'appareil et les éléments d'équipement pour les sécher.
Rebrancher l'appareil et l'enclencher de nouveau.
Enclencher la fonction SuperFrost (voir 5.9).

Lorsque la température est suffisamment froide :

remetre en place les aliments.

6.3 S.A.V.

Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au S.A.V. Vous trouverez l'adresse du S.A.V. dans le repertoire S.A.V. fourni avec votre apparéil.

AVERTISSEMENT

Risque de blessures dû à une réparation incorrecte!

Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir Entretien)que par le S.A.V.

Relever la désignation de l'appareil Fig. 10 (1), le n° de service Fig. 10 (2) et le n° de série Fig. 10 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi interieure gauche de l'appareil.

Fig. 10

Informer le S.A.V. et lui communiquer la panne, la désignation de l'appareil Fig. 10 (1), le n^ de service Fig. 10 (2) et le n^ de série Fig. 10 (3).
Ces informations vous permettront d'obtenir un service ciblé et rapide.
Laisser l'appareil fermé jusqu'à l'arrivée du S.A.V.
Les alimentes resteront plus longtemps frais.
Debrancher la fiche du secteur (ne pas tirer sur le cable de l'appareil) ou couper le fusible.

7 Dysfunctionnements

Votre apparéil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une

panne avait cependant se produit en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultat vous seront factures même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :

L'appareil ne fonctionne pas.

L'appareil n'est pas enclenché.
Enclencher l'appareil.
La fiche secteur n'est pas correctement enforcée dans la prise.
Contrôler la fiche secteur.
Le fusible de la prise n'est pas correct.
Vérifier le fusible.

Le compresseur fonctionnellement.

Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Meme s'il fonctionne plus longtemps, il économique de l'énergie.
Ceci est normal pour les modèles avec économique d'énergie.
La fonction SuperFrost est activée.
Pour refroidir rapidement les alimentes, le compresseur fonctionne plus longtemps. Ceci est normal.

Une LED clignote régulièrement toutes les 15 secondes* en bas à l'arrière de l'appareil (vers le comprateur).

L'inverseur est équipé d'un diagnostic d'erreurs à LED.
Il est normal qu'il clignote.

Les bruits sont trop forts.

Les compresseurs à vitesse variable* peuvent occasionalner des bruits de fonctionnement divers en raison des diffé-rents niveaux de vitesse.
Ce bruit est normal.

Un gargouillagement et un clapotis.

Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique.
Ce bruit est normal.

Un léger cliC.

Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement.
Ce bruit est normal.

Un bourdonnement. Le bruit est brièvement plus fort lorsque le groupe frigorifique (le moteur) se met en marche.

L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.
Ce bruit est normal.
La température ambiente est trop élevé.
Solution: (voir 1.2)

Bruits de vibrations.

L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés pres de l'appareil.
Aligner l'appareil à l'aide des pieds de réglage.
Espacer les bouteilles et les recipients.

Le symbole SuperFrost Fig. 3 (4) et l'affichage de tempétaire clignotent.

Il y a un dysfonctionnement.
S'adresser au S.A.V. (voir Entretien).

L'affichage de la température est allumé : DEMO.

Le mode démonstration est activé.
S'adresser au S.A.V. (voir Entretien).

Les parois extérieures de l'appareil sont chaudes.

La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau.
Ceci est normal.

La température n'est pas assez froide.

La porte de l'appareil n'est pas fermée correctement.
Fermer la porte de l'appareil.
L'aération et la ventilation sont insuffisantes.
Dégager la grille d'airation.
La température ambiente est trop élevé.
Solution: (voir 1.2).
l'appareil a eté ouvert trop pouvant ou trop longtemps.
Attendre que la température nécessaire se rétablisse d'ellemme. Sinon, adresséz-vous au S.A.V. (voir Entretien).
De grandes quantités d'aliments frais ont été introduites sans utiliser la fonction SuperFrost.
Solution: (voir 5.9)
L'appareil est placé trop pres d'une source de chaleur (cuisinière, radiateur, etc.).
Changer l'emplacement de l'appareil ou de la source de chaleur.

8 Mise hors service

8.1 Couper l'appareil

Appuyer sur la touche On/Off Fig. 3 (1) jusqu'à ce que le display s'obscurcisse. Relâcher le bouton.
S'il est impossible d'etreindre l'appareil,ILA seignifie que la sécurité infant est active (voir 5.2).

8.2 Mise hors service

Vider l'appareil.
Debrancher la prise.
Nettoyer l'appareil (voir 6.2).

Laisser la porte ouverte afin d'eviter toute formation de mauvaises odeurs.

9 Eliminer l'appareil

L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appeareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigérant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement.

Rendre l'appareil inopérant.
Débrancher l'appareil.
Sectionner le cable de raccord.
