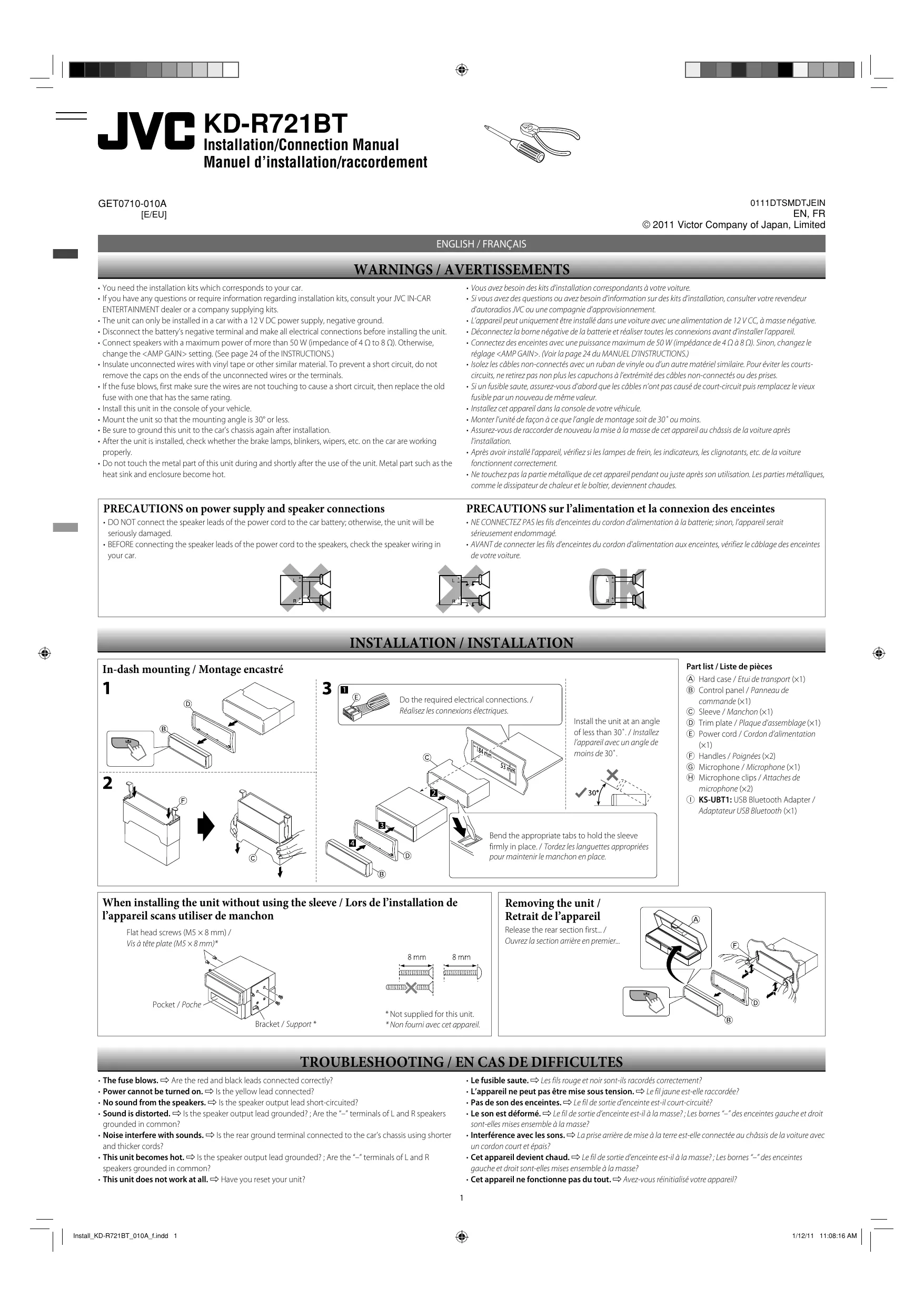

MODE D'EMPLOI KD-R721BT JVC

• After the unit is installed, check whether the brake lamps, blinkers, wipers, etc. on the car are working proper. + Do not touch the metal part ofthis unit during and shortly after the use ofthe unit. Metal part such as the heat sink and enclosure become hot. + Vous avez besoin des kits d'installation correspondants à votre voiture. + Sivous avez des questions ou avez besoin d'information sur des kits d'installation, consulter votre revendeur d'autoradios JVC ou une compagnie d'approvisionnement « L'appareil peut uniquement être installé dans une voiture avec une alimentation de 12V CC, à masse négative. + Déconnectez la borne négative de la batterie et réaliser toutes les connexions avant d'installer l'appareil. - Connectez des enceintes avec une puissance maximum de 50 W(impédance de 4 Q à 8 (). Sinon, changez le réglage <AMP GAIN. (Voir la page 24 du MANUEL D'INSTRUCTIONS.) + lsolezles câbles non-connectés avec un ruban de vinyle ou d'un autre matériel similaire. Pour éviter les courts- diruit, ne retirez pas non plus les capuchons à l'extrémité des câbles non-connectés ou des prises. + Sun fusible saute, assurez-vous d'abord que les cäbles n'ont pas causé de court-circuit puis remplacez le vieux fusible par un nouveau de même valeur.

• Installez cet appareil dans la console de votre véhicule. + Monter l'unité de façon à ce que l'angle de montage soit de 30° ou moins - Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au chéssis de la voiture après l'installation. - Après avoir installé l'appareil vérifiez iles lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement. - Ne touchez pas la partie métallique de cet appareil pendant ou juste après son utilisation. Les parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent chaudes, PRECAUTIONS on power supply and speaker connections + DO NOT connect the speaker leads of the power cord to the car battery; otherwise, the unit will be seriously damaged. BEFORE connecting the speaker leads ofthe power cord to the speakers, check the speaker wiring in your car. PRECAUTIONS sur l'alimentation et la connexion des enceintes + NE CONNECTEZ PAS les fils d'enceintes du cordon d'alimentation à la batterie; sinon, l'appareil serait sérieusement endommagé + AVANT de connecter les ls d'enceintes du cordon d'alimentation aux enceintes, vérifiez le câblage des enceintes de votre voiture. In-dash mounting / Montage encastré Part list / Liste de pièces @) Hard case / Etui de transport (x1) Do the required electrical connections. / Réalisez les connexions électriques. ®) Control panel / Panneau de commande (x1) © Sleeve / Manchon (x1) Install the unit at an angle @ Trim plate / Plaque d'assemblage (1)

• Non fourni avec cet appareil. Removing the unit / Retrait de l’appareil ) Release the rear section fist. / Ouvrez la section arrière en premier. - The fuse blows. => Are the red and black leads connected correcty? - Power cannot be turned on. = |s the yellow lead connected? + No sound from the speakers. © Is the speaker output lead short-circuited? + Sound is distorted. = |s the speaker output lead grounded? ; Are the *-" terminals of Land R speakers grounded in common? - Noise interfere with sounds. =? {s the rear ground terminal connected to the cars chassis using shorter and thicker cords? - This unit becomes hot. =? Is the speaker output lead grounded? ; Are the “_" terminals of L'and R speakers grounded in common? : This unit does not work at all. => Have you reset your unit? - Le fusible saute. = Les fils rouge et noir sont-ils racordés correctement? - L'appareil ne peut pas être mise sous tension. =? Le fl jaune est-elle raccordée? - Pas de son des enceintes. =? Le fi de sortie d'enceinte est-il court-circuité? - Le son est déformé. =? Le fl de sortie d'enceinte est-il à la masse? Les bornes “_" des enceintes gauche et droit sont-elles mises ensemble à la masse? - Interférence avec les sons. =? La prise arrière de mise à la terre est-elle connectée au châssis de la voiture avec un cordon court et épais? - Cet appareil devient chaud. =? Le fl de sortie d'enceinte est-il à la masse? ; Les bornes "des enceintes gauche et droit sont-elles mises ensemble à la masse? - Cet appareil ne fonctionne pas du tout. => Avez-vous réinitialisé votre appareil? | Install KD-R721BT_OTOA findd 1 & vient 10616 am | |

83/84 |Front speaker, right (Gray/Gray, black stripe) (+/-) / Enceinte avant, droit (Gris/Gris, bande ss Y: Yellow / Jaune noire) (47) R: Red / Rouge ( (+/- (8 ne Modified wiring 1 1 Câblage modifié 1 19 B5/B6 Rs {White/White, black stripe) (+/-) / Enceinte avant, gauche (Blanc/Blanc, k ; B7/B8 |Rear speaker, left (Green/Green, black stripe) (+/-) / Enceinte arrière, gauche (Vert/ Vert, bande T— S noire) (+/-) A4 [Car battery 12 V (Yellow) / Batterie de la voiture 12 V (Jaune) Use modified wiring 2 ifthe unit does not turn on. / Utilisez le câblage modifié 2 si Z ï ; l'appareil ne se met pas sous tension. A5 [Remote lead/power aerial, 200 mA max. (Blue, white stripe) / Fil d'alimentation à distance/ antenne automatique, 200 mA mar. (Bleu, bande blanche) Modified wiring 2 / Câblage modifié 2 A6 |To carlight control switch (Orange, white stripe) / À l'interrupteur d'éclairage de la voiture (Orange, bande blanche) A7 |Accessory terminal (Red / Prise accessoire (Rouge) A8 [Metallic body/chassis ofthe car (Black) / Corps métallique/chässi de la voiture (Noir)

IMPORTANT/IMPORTANT. À custom wiring hamess (separately purchased) which is suitable for your car is recommended for connection between the unit and your car. / Un faisceau de câbles personnalisé (vendu séparément) correspondant à votre voiture est recommandé pour raccorder l'appareil et votre voiture. A) If your car has an ISO terminal / Si votre voiture possède une prise 150 (8) If your car does NOT have an ISO terminal / Si votre voiture ne possède pas de prise SO Custom wiring harness (separately purchased) / Faisceau de fils personnalisé (à acheter séparément) Custom wiring harness (separately purchased) / Faisceau de fils personnalisé (à acheter séparément) © Power cord (supplied) / Cordon d'alimentation (fournie) © Power card (supplied) / Cordon d'alimentation (fournie) Consult your JVC IN-CAR ENTERTAINMENT dealer or a company supplying kits for details about connection. / Pour en savoir plus sur connexions, consultez votre revendeur d'autoradio VC ou une compagnie fournissant des kits. #1 Not supplied for this unit. *1 Non fourni avec cet appareil. #2 Firmly attach the ground wire to the metallic body or to the chassis ofthe car—-to the place uncoated *? Attachez solidement le fil de mise à la masse au châssis métallique de la voiture—à un endroit qui n'est pas with paint. recouvert de peinture. # Make the <L/0 MODE> setting accordingly, see page 24 of the INSTRUCTIONS, # Réalisez le réglage <L/0 MODES en fonction, voir page 24 du MANUEL D'INSTRUCTIONS.
