Type de produit	Autoradio avec lecteur CD, récepteur FM/AM, compatibilité MP3/WMA, USB, iPod, et DAB (en option)
Dimensions (installation)	182 mm × 52 mm × 152 mm
Dimensions du panneau	188 mm × 58 mm × 11 mm
Poids	1,4 kg
Alimentation	CC 14,4 V (11 V à 16 V admissibles), masse négative
Puissance de sortie max	50 W par canal (avant et arrière)
Puissance de sortie RMS	19 W par canal sous 4 Ω, 40 Hz-20 kHz, < 0,8% THD
Impédance de charge	4 Ω (4 Ω à 8 Ω admissible)
Plage de fréquence tuner FM	87,5 MHz à 108,0 MHz
Plage de fréquence tuner AM	PO : 522 kHz à 1 620 kHz ; GO : 144 kHz à 279 kHz
Fonctions RDS	PTY, TA, AF-REG, poursuite de réseau, horloge automatique
Formats audio compatibles	CD audio, CD Text, CD-R/RW, MP3, WMA (lecteur CD et USB)
Mémoire USB	Format FAT 12/16/32, jusqu'à 4 Go, courant max 500 mA
Modes sonores (C-EQ)	USER, ROCK, CLASSIC, POPS, HIP HOP, JAZZ
Réglages sonores	Graves, aigus, fader, balance, loudness, subwoofer (si connecté)
Fonctions de lecture	Répétition (plage/dossier/disque), aléatoire (dossier/disque/magasin), recherche rapide
Sécurité	Produit laser classe 1, panneau avant détachable, carte d'identification antivol
Entretien	Nettoyer les connecteurs avec un coton-tige imbibé d'alcool ; disques : essuyer du centre vers les bords avec un chiffon doux
Température de fonctionnement	0 °C à +40 °C

FOIRE AUX QUESTIONS - KD-G721 JVC

Comment réinitialiser l'autoradio KD-G721 ?

Appuyez sur la touche SRC et maintenez-la enfoncée pendant environ 2 secondes, ou utilisez la procédure décrite à la page 2 de la notice. Cela efface également les réglages préréglés.

Que faire si un disque ne s'éjecte pas ?

Si PLEASE et EJECT alternent sur l'affichage, essayez de réinitialiser l'autoradio. Si cela ne fonctionne pas, forcez l'éjection en appuyant sur la touche ▲ (éjection) tout en maintenant le disque.

Comment mémoriser automatiquement les stations FM ?

Sélectionnez la bande FM (FM1 à FM3), puis appuyez sur la touche SSM (touche 3 en mode fonction). Les 6 stations les plus puissantes sont mémorisées automatiquement.

Puis-je connecter un iPod ou un lecteur D. ?

Oui, via l'adaptateur d'interface KS-PD100 (pour iPod) ou KS-PD500 (pour lecteur D.) branché sur la prise changeur de CD. Assurez-vous que le réglage EXT IN est sur CHANGER (page 17).

Comment régler l'horloge ?

Appuyez sur SEL jusqu'à afficher CLOCK H, tournez la molette pour régler les heures, puis appuyez sur SEL pour valider et passer à CLOCK M pour les minutes. Vous pouvez aussi choisir le format 12H/24H.

Que faire en cas de condensation sur le lecteur CD ?

Éjectez le disque et laissez l'autoradio sous tension pendant quelques heures pour évaporer l'humidité. Évitez d'utiliser l'appareil dans des conditions très humides.

Comment activer le mode monophonique pour améliorer la réception FM ?

Appuyez sur MODE puis sur la touche MO (touche 2). L'indicateur MO s'allume. Pour revenir en stéréo, répétez l'opération jusqu'à afficher MONO OFF.

Puis-je utiliser une mémoire USB avec cet autoradio ?

Oui, branchez une mémoire USB (FAT12/16/32, max 4 Go, 500 mA) sur la prise avant. Les fichiers MP3/WMA sont lus. Pour déconnecter, tirez droit sans forcer.

Comment nettoyer le panneau avant et les connecteurs ?

Détachez le panneau et nettoyez délicatement les connecteurs avec un coton-tige imbibé d'alcool. N'utilisez pas de solvants agressifs. Le panneau peut être essuyé avec un chiffon doux.

Que signifient les indicateurs RDS TP, PTY, AF, REG ?

TP : programme d'informations routières ; PTY : type de programme ; AF : fréquence alternative pour la poursuite réseau ; REG : réception régionale pour suivre le même programme local.

MODE D'EMPLOI KD-G721 JVC

Pour annuler la démonstration des affichages, référez-vous à la page 7.

Pour l'installation et les raccordements, se référer au manuel séparé.

INSTRUCTIONS

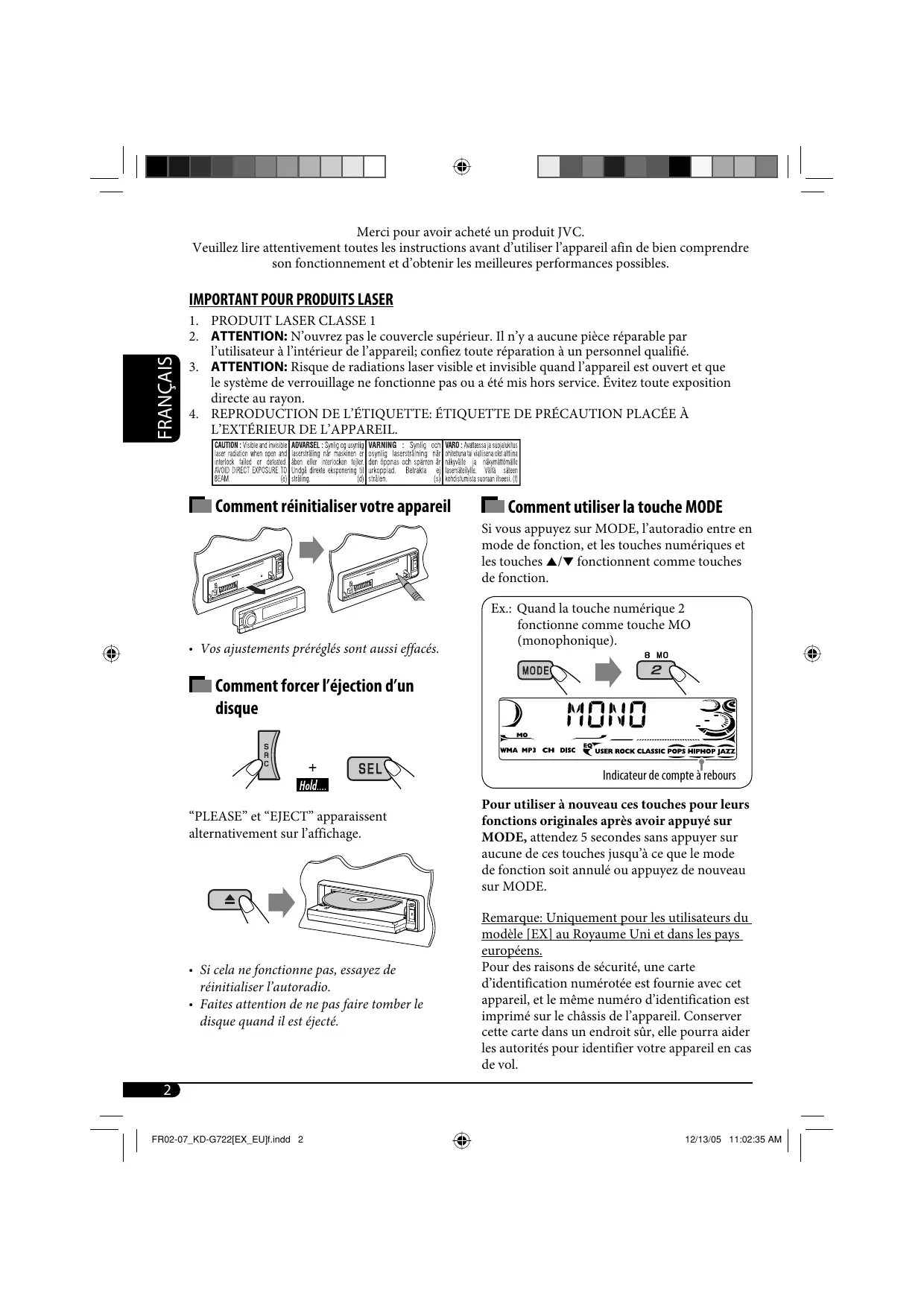

Merci pour avoir acheté un produit JVC.

Veuillez lire attentivement toutes les instructions avant d'utiliser l'appareil afin de bien comprendre son fonctionnement et d'obtenir les meilleures performances possibles.

IMPORTANT POUR PRODUITS LASER

1. PRODUIT LASER CLASSE 1
2. ATTENTION: N'ouvrez pas le couvercle supérieur. Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur de l'appareil; confiez toute réparation à un personnel qualifié.
3. ATTENTION: Risque de radiations laser visible et invisible quand l'appareil est ouvert et que le système de verrouillage ne fonctionne pas ou a été mis hors service. Évitez toute exposition directe au rayon.
4. REPRODUCTION DE L'ÉTIQUETTE: ÉTIQUETTE DE PRÉCAUTION PLACÉE À L'EXTÉRIEUR DE L'APPAREIL.

CAUTION : Visible and invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSE TO BEAM. (e)

ADVARSEL : Synlig og usynlig laserstråling när maskinen er äben eller interlocken fejler. Undgå direkte eksponering til stråling. (d)

VARNING : Synlig och osynlig laserstråling när den öppnas och spärren är urkopplad. Betrakta eji strålen. (s)

VARO : Avattaessa ja suojalukitus ohihtutta tai viallisena oleit attitta näkyvälle ja näkymättömälle laserstäteilylle. Vältä sätten kohdistumista suoraan itseesi. (f)

Comment réinitialiser votre appareil

- Vos ajustements préréglés sont aussi effacés.

Comment forcer l'éjection d'un disque

“PLEASE” et “EJECT” apparaissent alternativement sur l'affichage.

• Si cela ne fonctionne pas, essayez de réinitialiser l'autoradio.
• Faites attention de ne pas faire tomber le disque quand il est éjecté.

Comment utiliser la touche MODE

Si vous appuyez sur MODE, l'autoradio entre en mode de fonction, et les touches numériques et les touches ▲/▼ fonctionnent comme touches de fonction.

Ex.: Quand la touche numérique 2 fonctionne comme touche MO (monophonique).

Pour utiliser à nouveau ces touches pour leurs fonctions originales après avoir appuyé sur MODE, attendez 5 secondes sans appuyer sur aucune de ces touches jusqu'à ce que le mode de fonction soit annulé ou appuyez de nouveau sur MODE.

Remarque: Uniquement pour les utilisateurs du modèle [EX] au Royaume Uni et dans les pays européens.

Pour des raisons de sécurité, une carte d'identification numérotée est fournie avec cet appareil, et le même numéro d'identification est imprimé sur le châssis de l'appareil. Conserver cette carte dans un endroit sûr, elle pourra aider les autorités pour identifier votre appareil en cas de vol.

Comment lire ce manuel

• L'utilisation des touches est principalement expliquée avec des illustrations dans le tableau ci-dessous.
• Certains conseils et remarques sont donnés dans la section “Pour en savoir plus à propos de cet autoradio” (voir les pages 22 à 25).

	Appuyez brièvement.
	Appuyez répétitivement.
		Appuyez sur une de ces touches.
	Maintenez pressée jusqu'à ce que vous obteniez la réponse souhaitée.
	Maintenez pressées les deux touches en même temps.

Les marques suivantes sont utilisée pour indiquer...

: Utilisation du lecteur CD intégré.
: Utilisation du changeur de CD extérieur.

: Utilisation d'une mémoire USB extérieure
: Indicateur affiché pour l'opération correspondante.

Avertissement:

Si vous souhaitez opérer l'appareil pendant que vous conduisez, assurez-vous de bien regarder devant vous afin de ne pas causer un accident de la circulation.

Précautions sur le réglage du volume:

Les disques produisent très peut de bruit par rapport aux autres sources. Réduisez le volume avant de reproduire un disque afin d'éviter d'endommager les enceintes par la soudaine augmentation du niveau de sortie.

TABLE DES MATIERES

Panneau de commande — KD-G722 et KD-G721.... 4

Télécommande — RM-RK50 5

Pour commencer.... 7

Opérations de base.... 7

Fonctionnement de la radio 8

Utilisation du système FM RDS...... 9

Recherche de votre programme FM RDS préféré ... 9

Utilisation d'un disque/mémoire USB ... 11

Lecture d'un disque dans l'autoradio .... 11

Lecture de disques dans le changeur de CD...... 11

Lecture à partir d'une mémoire USB.... 12

Ajustements sonores...... 15

Réglages généraux — PSM 16

Affectation d'un titre 18

Utilisation de iPod®/lecteur D. 19

Utilisation d'un autre appareil extérieur... 20

Fonctionnement du tuner DAB ...... 21

Pour en savoir plus à propos de cet autoradio.... 22

Entretien 25

Guide de dépannage 26

Spécifications 29

Pour sécurité...

• N'augmentez pas trop le volume car cela bloquerait les sons de l'extérieur rendant la conduite dangereuse.
• Arrêtez la voiture avant de réaliser toute opération compliquée.

Température à l'intérieur de la voiture...

Si votre voiture est restée garée pendant longtemps dans un climat chaud ou froid, attendez que la température à l'intérieur de la voiture redevienne normale avant d'utiliser l'appareil.

Identification des parties

1 Touche BAND
2 • Molette de commande
- Touche Ⓗ/1 ATT (attente/sous tension atténuation)
3 Touche DISP (affichage)
4 Capteur de télécommande

- N'EXPOSEZ PAS le capteur de télécommande à une forte lumière (lumière directe du soleil ou éclairage artificiel).

5 Fenêtre d'affichage
6 Touches ▲ (haut) / ▼ (bas)
7 Touche T/P (programme d'informations routières/type de programme)
8 Touche ▲ (éjection)

9 Prise d'entrée USB (bus série universel)
10 Touche SRC (source)
11 Touche ▲ (libération du panneau de commande)
12 Touche SEL (sélection)
13 Touche MODE
14 Touche EQ (égaliseur)
15 Touche MO (monophonique)
16 Touche SSM (Mémorisation automatique séquentielle des stations puissantes)
17 Touches numériques
18 Touche RPT (répétition)
19 Touche RND (aléatoire)
20 Touches ▼ |◀◀/▶▶| ∧

Comment détacher/attacher le panneau de commande

Le levier sort si vous appuyez sur la touche ▲ pendant que le panneau est détaché. Si cela se produit, poussez le levier pour le remettre dans la position de verrouillage avant d'attacher le panneau.

21 Indicateurs d'informations de la plage—TAG (balise ID3), 🎨 (plage/fichier), 📞 (dossier)
22 Indicateurs de réception du tuner—ST (stéréo), MO (monophonique)
23 Indicateurs RDS—TP, PTY, AF, REG
24 Affichage principal
25 Indicateur Tr (plage)
26 Indicateur LOUD (loudness)
27 Affichage de la source / Indicateur de niveau de volume
28 Indicateurs de mode de lecture / indicateurs d'option—RND (aléatoire), 🕒 (disque), 📄 (dossier), RPT (répétition)

29 Indicateurs de type de plage*—WMA, MP3
30 Indicateurs de source de lecture*—CH (changeur de CD), DISC (lecteur CD intégré)
31 Indicateur EQ (égaliseur)
32 Indicateurs de mode sonore (C-EQ: égaliseur personnalisé)—USER, ROCK, CLASSIC, POPS, HIP HOP, JAZZ • fonctionne aussi comme indicateur de compte à rebours et comme indicateur de niveau sonore pendant la lecture (voir page 17).

* ∪ s'allume pour l'élément choisi.

Télécommande — RM-RK50

Mise en place de la pile-bouton au lithium (CR2025)

Dirigez la télécommande directement sur le capteur de télécommande de autoradio. Assurez-vous qu'il n'y a pas d'obstacle entre les deux.

Précautions:

L'autoradio est muni d'une fonction de télécommande de volant.

- Référez-vous au Manuel d'installation/raccordement (volume séparé) pour les connexion.

Suite à la page suivante

Avertissement:

• N'installez aucune autre pile qu'une CR2025 ou son équivalent; sinon, elle risquerait d'exploser.
• Rangez la pile dans un endroit hors de la portée des enfants afin d'éviter tout risque d'accident.

• Pour éviter que la pile ne chauffe, ne se fissure ou cause un incendie:

• Ne rechargez pas, ne court-circuitez pas, ne chauffez pas la pile ni ne la jeter dans un feu.

• Ne laissez pas la pile avec d'autres objets métalliques.
• Ne piquez pas la pile avec des ciseaux ou d'autres objets similaires.
• Enveloppez la pile de ruban isolant avant de la mettre au rebut ou de la ranger.

Composants principaux et caractéristiques

• Appuyez brièvement sur cette touche pour mettre l'appareil sous tension ou atténuer le son si l'appareil est déjà sous tension.
• Maintenez cette touche pressée pour mettre l'appareil hors tension.

2 Touches ▲ U (haut) / D (bas) ▼

• Changez les bandes FM/AM/DAB avec ▲ U.

• Changez les stations (ou les services) préréglées avec D ▼.

• Change le dossier du support MP3/WMA/USB.

• Lors de la lecture d'un disque MP3 sur un changeur de CD compatible MP3:

• Change le disque si la touche est pressée brièvement.

• Change le dossier si la touche est maintenue pressée.

- Lors de l'écoute de iPod® Apple ou d'un lecteur D. JVC:

• Pausez/arrêtez ou reprenez la lecture avec D ▼.
• Quittez le menu principal avec ▲ U. (Maintenant, ▲ U/D ▼/◀ R/F ▶ fonctionnent comme touches de sélection de menu.)*

3 Touches VOL - / VOL +

- Ajuste le niveau de volume.

4 Touche SOUND

- Choisit les modes sonores préréglés (C-EQ: égaliseur personnalisé).

5 Touche SOURCE

- Choisit la source.

6 Touches ◀ R (retour) / F (avance) ▶

• Appuyez brièvement sur cette touche pour rechercher les stations (ou services).
• Maintenez cette touche pressée pour rechercher des ensembles.
• Avance ou recule rapidement la plage si les touches sont maintenues pressées.
• Appuyez brièvement sur les touches pour changer.
• Lors de l'écoute de iPod ou d'un lecteur D. (en mode de sélection de menu):

- Appuyez brièvement sur la touche pour choisir un élément. (Puis, appuyez sur D ▼ pour valider le choix.)

- Maintenez pressée la touche pour sauter 10 éléments en même temps.

* ▲ U : Retourne au menu précédent.

D ▼ : Valide la sélection.

Pour commencer

Opérations de base

1 Mise sous tension de l'appareil.

* Vous ne pouvez pas choisir ces sources si elles ne sont pas prêtes ou connectées.

Pour le tuner FM/AM

Pour le tuner DAB

4 Ajustez le volume.

Le niveau de volume apparaît.

Indicateur de niveau de volume

5 Ajustez le son comme vous le souhaitez. (Voir page 15.)

Pour couper le volume momentanément (ATT)

Pour rétablir le son, appuyez de nouveau sur la touche.

Pour mettre l'appareil hors tension

Réglages de base

- Référez-vous aussi aux “Réglages généraux — PSM” aux pages 16 – 18.

1 Annulation de la démonstration des affichages

Choisissez “DEMO”, puis “DEMO OFF”.

2 Réglage de l'horloge

Choisissez “CLOCK H” (heures), puis ajustez les heures.

Choisissez “CLOCK M” (minutes), puis ajustez les minutes.

Choisissez “24H/12H”, puis choisissez “24H” (heures) ou “12H” (heures).

3 Terminez la procédure.

Pour vérifier l'heure actuelle pendant l'appareil est hors tension

Fonctionnement de la radio

1

S'allume lors de la réception d'une émission FM stereo avec un signal suffisamment fort.

La bande choisie apparaît.

3

Démarrez la recherche d'une station.

Quand une station est reçue, la recherche s'arrête.

Pour arrêter la recherche, appuyez de nouveau sur la même touche.

Pour accorder une station manuellement

À l'étape ③ ci-dessus...

1

2 Choisissez une fréquence de station souhaitée.

Quand une émission FM stéréo est difficile à recevoir

S'allume quand le mode monophonique est mis en service.

La réception est améliorée, mais l'effet stéréo est perdu.

Pour rétablir l'effet stéréo, répétez la même procédure. "MONO OFF" apparaît et l'indicateur MO s'éteint.

Mémorisation des stations

Vous pouvez prérégler six stations pour chaque bande.

Préréglage automatique des stations FM—SSM (Mémorisation automatique séquentielle des stations puissantes)

1 Choisissez la bande FM (FM1 - FM3) pour laquelle vous souhaitez mémoriser les stations.

2

3

“SSM” apparaît, puis disparaît quand le préréglage automatique est terminé.

Les stations FM locale avec les signaux les plus forts sont recherchées et mémorisées automatiquement dans la bande FM.

Préréglage manuel

Ex.: Mémorisation de la station FM de fréquence 92,5 MHz sur le numéro de préréglage 4 de la bande FM1.

1

2

3

Le numéro de préréglage clignote un instant.

Écoute d'une station préréglée

1

2 Choisissez la station préréglée (1 - 6) souhaitée.

Pour vérifier l'heure actuelle pendant l'écoute d'une station FM (non RDS) ou AM

- Pour les stations FM RDS, référez-vous à la page 11.

Fréquence↔Horloge

Utilisation du système FM RDS

Présentation du système RDS

Le système RDS (Radio Data System) permet aux stations FM d'envoyer un signal additionnel en même temps que le signal de leur programme ordinaire.

En recevant les données RDS, cet autoradio peut effectuer ce qui suit:

• Recherche de type de programme (PTY) (voir ci-après)
• Attente de réception TA (informations routières) et PTY (voir pages 10 et 16)
• Poursuite du même programme automatiquement—Poursuite de réception en réseau (voir page 11)
  • Recherche de programme (voir page 17)

Recherche de votre programme FM RDS préféré

Vous pouvez accorder une station diffusant votre programme préféré en effectuant une recherche par code PTY.

- Pour mémoriser votre type de programme préféré, référez-vous à la page 10.

1

Les derniers codes PTY choisis apparaissent.

2

Choisissez un de vos types de programme préféré.

ou

Choisissez un des codes PTY (voir page 10).

Suite à la page suivante

3 Démarrez la recherche de votre programme préféré.

S'il y a une station diffusant un programme du code PTY que vous avez choisi, la station est accordée.

Codes PTY

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (musique), ROCK M (musique), EASY M (musique), LIGHT M (musique), CLASSICS, OTHER M (musique), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (musique), OLDIES, FOLK M (musique), DOCUMENT

Mémorisation de vos types de programme préférés

Vous pouvez mémoriser six de vos types de programme préféré.

Préréglez les types de programme sur les touches numériques (1 - 6):

1	2	3	4	5	6
POP M	ROCK M	EASY M	CLASSICS	AFFAIRS	VARIED

1 Choisissez un code PTY (voir page 9).
2 Choisissez le numéro de préréglage (1 - 6) sur lequel vous souhaitez mémoriser le code.

Ex.: Quand "ROCK M" est choisi

3 Répétez les étapes 1 et 2 pour mémoriser d'autres codes PTY sur des autres numéros de préréglage.

4 Terminez la procédure.

Utilisation de l'attente de réception

Attente de réception TA

L'attente de réception TA permet à l'appareil de commuter temporairement sur des informations routières (TA) à partir de n'importe quelle source autre que AM. Le volume change sur le niveau de volume TA préréglé si le niveau actuel est inférieur au niveau préréglé (voir page 17).

Pour mettre en service l'attente de réception TA

L'indicateur TP (programme d'informations routières) s'allume ou clignote.

• Si l'indicateur TP s'allume, c'est que l'attente de réception TA est en service.
• Si l'indicateur TP clignote, c'est que l'attente de réception TA n'est pas encore en service. (Cela se produit quand vous écoutez une station FM sans les signaux RDS nécessaires à l'attente de réception TA).
  Pour mettre en service l'attente de réception TA, accordez une autre station diffusant ces signaux. L'indicateur TP s'arrête de clignoter et reste allumé.

Pour mettre hors service l'attente de réception TA

L'indicateur TP s'éteint.

Attente de réception PTY

L'attente de réception PTY permet à l'appareil de commuter temporairement sur votre programme PTY préféré à partir de n'importe quelle source sauf AM.

Pour mettre en service et choisir votre code PTY préféré pour l'attente de réception PTY, référez-vous à la page 16.

L'indicateur PTY s'allume ou clignote.

- Si l'indicateur PTY s'allume, c'est que l'attente de réception PTY est en service.

- Si l'indicateur PTY clignote, c'est que l'attente de réception PTY n'est pas encore en service. Pour mettre en service l'attente de réception PTY, accordez une autre station diffusant ces signaux. L'indicateur PTY s'arrête de clignoter et reste allumé.

Pour mettre hors service l'attente de réception PTY, choisissez "OFF" pour le code PTY (référez-vous à la page 16). L'indicateur PTY s'éteint.

Poursuite du même programme— Poursuite de réception en réseau

Lorsque vous conduisez dans une région où la réception FM n'est pas suffisamment forte, cet autoradio accorde automatiquement une autre station FM RDS du même réseau, susceptible de diffuser le même programme avec un signal plus fort (voir l'illustration ci-dessous).

À l'expédition de l'usine, la poursuite de réception en réseau est en service.

Pour changer le réglage de la poursuite de réception en réseau, référez-vous à “AF-REG” à la page 16.

Programme A diffusé sur une zone de fréquence différente (01 – 05)

Pour vérifier l'heure actuelle pendant l'écoute d'une station FM RDS

Nom de la station (PS) → Fréquence de la station → Type de programme (PTY) → Horloge → (retour au début)

Utilisation d'un disque/mémoire USB

Lecture d'un disque dans l'autoradio

Toutes les plages sont reproduites répétitivement jusqu'à ce que vous changiez la source ou éjectiez le disque.

Pour arrêter la lecture et éjecter le disque

Lecture de disques dans le changeur de CD

Tous les disques dans le magasin sont reproduits répétitivement jusqu'à ce que vous changiez la source.

- Éjecter le magasin arrête aussi la lecture.

* Si vous avez changé le réglage de l'entrée extérieure sur "EXT IN" (voir page 17), vous ne pouvez pas choisir le changeur de CD.

2 Choisissez un disque.

Pour un numéro de disque entre 01 et 06:

Pour un numéro de disque entre 07 et 12:

Suite à la page suivante

Lecture à partir d'une mémoire USB

Cet appareil peut reproduite les plages MP3/WMA stockées sur une mémoire USB. Toutes les plages de la mémoire USB sont reproduites répétitivement jusqu'à ce que vous changiez la source.

- Retirez la mémoire USB arrête aussi la lecture.

1

Si une mémoire USB est connectée...

La lecture démarre à partir de l'endroit où elle a été interrompue la dernière fois.

- Si une mémoire USB différente est actuellement connectée à l'appareil, la lecture démarre à partir du début.

Pour déconnecter la mémoire USB, débranchez-la en tirant en ligne droite.

Précautions:

• Éviter d'utiliser la mémoire USB si elle peut gêner une conduite une conduite en toute sécurité.
• Assurez-vous que toutes les données importantes ont été sauvegardées pour éviter toute perte de données.

A propos des plages MP3 et WMA

Les “plages” MP3 et WMA (les termes “fichier” et “plage” sont utilisés de façon interchangeable) sont enregistrées dans des “dossiers”.

À propos du changeur de CD

Il est recommandé d'utiliser un changeur de CD JVC compatible MP3 avec votre autoradio.

• Vous pouvez aussi connecter des changeurs de CD non compatibles MP3. Cependant, ces appareils ne sont pas compatibles avec les disques MP3.
• Vous ne pouvez pas utiliser les changeurs de CD de la série CH-X99, CH-X100 et KD-MK avec cet appareil.
• Vous ne pouvez pas reproduire de disque WMA dans le changeur de CD.
• Les textes d'information enregistrés sur les CD Text peuvent être affichés quand un changeur de CD JVC compatible CD Text est connecté.
• Pour les connexions, référez-vous au Manuel d'installation/raccordement (volume séparé).

Pour faire avancer ou reculer rapidement la

Pour aller aux plages suivantes ou

Pour aller aux dossiers suivants ou précédents (seulement pour les supports MP3/WMA/USB)

Pour localiser directement une plage particulière (pour les CD) ou un dossier particulier (pour les supports MP3/WMA/USB)

Pour choisir un numéro compris entre 01 et 06:

Pour choisir un numéro compris entre 07 et 12:

- Pour utiliser l'accès direct aux dossiers sur un support MP3/WMA/USB, il faut qu'un numéro de 2-chiffres soit affecté au début du nom des dossiers—01, 02, 03, etc.

Pour choisir une plage particulière dans un dossier (pour les supports MP3/WMA/USB):

Autres fonctions principales

Pour sauter les plages rapidement pendant la lecture

Possible uniquement sur un changeur de CD JVC compatible MP3

- Pour les supports MP3/WMA/USB, vous pouvez sauter des plages à l'intérieur du même dossier.

Ex.: Pour choisir la plage 32 lors de la lecture d'un plage dont le numéro ne possède q'un seul chiffre (1 à 9)

1

2

Chaque fois que vous appuyez sur la touche, vous pouvez sauter 10 plages.

- Après la dernière plage, la première plage est choisie est vice versa.

3

Interdiction de l'éjection du disque

Vous pouvez verrouiller un disque dans la fente d'insertion.

Pour annuler l'interdiction, répétez la même procédure.

Changement des informations sur l'affichage

Lors de la lecture d'un CD ou d'un CD Text

Lors de la lecture d'un disque MP3/WMA*2 ou d'une mémoire USB

- Quand “TAG DISP” est réglé sur “TAG ON” (voir page 18)

- Quand “TAG DISP” est réglé sur “TAG OFF”

A : Durée de lecture écoulée avec la plage actuelle
B : Horloge avec le numéro de la plage actuelle

*1 Si le disque actuel est un CD audio, “NO NAME” apparaît.
*2 Uniquement pour le lecteur CD intégré et la mémoire USB extérieur.
*3 Si un fichier MP3/WMA n'a pas de balise d'information, le nom du dossier et le nom du fichier apparaissent. Dans ce cas, l'indicateur TAG ne s'allume pas.

Sélection des modes de lecture

Vous pouvez utiliser un des modes de lecture suivants à la fois.

2 Choisissez le mode de lecture souhaité.

■ Lecture répétée

Mode	Reproduit répétitivement
TRK RPT	: La plage actuelle. RPT
FLDR RPT*4	: Toutes les plages du dossier actuel. RPT
DISC RPT*5	: Toutes les plages du disque actuel. RPT
RPT OFF	: Annulation.

■ Lecture aléatoire

Mode Reproduit dans un ordre aléatoire

FLDR RND ^*4 : Toutes les plages du dossier actuel, puis les plages du dossier suivant, etc.

DISC RND : Toutes les plages du disque actuel ou de la mémoire USB. RND

MAG RND ^*5 : Toutes les plages des disques insérés. ⓃRND

RND OFF : Annulation.

*4 Uniquement lors de la lecture d'un support (MP3/WMA/USB).
*5 Uniquement lors de la lecture de disques dans le changeur de CD.

Ajustements sonores

Vous pouvez sélectionner un mode sonore préréglé adapté à votre genre de musique (C-EQ: égaliseur personnalisé).

1

2

Indication (Pour)\Valeurs préréglées	BAS(graves)	TRE(aigus)	LOUD(loudness)
USER (Pas d’effet)	00	00	OFF
ROCK(Musique rock ou disco)	+03	+01	ON
CLASSIC(Musique classique)	+01	-02	OFF
POPS (Musique légère)	+04	+01	OFF
HIP HOP(Musique funk ou rap)	+02	00	ON
JAZZ (Musique jazz)	+02	+03	OFF

Ajustement du son

Vous pouvez ajuster les caractéristiques du son comme vous le souhaitez.

1

2

La courbe graphique change quand vous ajustez le niveau.

Ex.: Quand "TRE" est choisi

Indication, [Plage]

BAS^*1 (graves), [-06 à +06]

Ajuste les graves.

TRE*1 (aigus), [-06 à +06]

Ajuste les aigus.

FAD^*2 (fader), [R06 à F06]

Ajustez la balance avant-arrière des enceintes.

BAL (balance), [L06 à R06]

Ajustez la balance gauche-droite des enceintes.

LOUD*1 (loudness), [LOUD ON ou LOUD OFF]

Accentue les basses et hautes fréquences pour produire un son plus équilibré aux faibles niveaux de volume.

SUB.W ^*3 (caisson de grave), [00 à 08]

Ajuste le niveau de sortie du caisson de grave.

VOL (volume), [00 à 30 ou 50*4]

Ajustez le volume.

*1 Quand vous ajustez les graves, les aigus ou le loudness, les ajustements réalisés sont mémorisés pour le mode sonore actuel (C-EQ), y compris “USER”.
*2 Si vous utilisez un système à deux enceintes, réglez le niveau du fader sur “00”.
*3 Prend effet uniquement quand un caisson de grave est connecté.
*4 Dépend du réglage de commande de gain de l'amplificateur. (Voir page 18 pour les détails.)

Réglages généraux — PSM

Vous pouvez changer les options PSM (mode des réglages préférés) de la table suivante.

1

2 Choisissez une option PSM.

3 Ajustez l'option PSM choisie.

4 Répétez les étapes 2 et 3 pour ajuster les autres options PSM si nécessaire.

5 Terminez la procédure.

*1 Dépend de la commande de gain de l'amplificateur (voir page 18).
*2 Est affiché uniquement quand le tuner DAB est connecté.
*3 Certains caractères ou symboles n'apparaissent pas correctement (ou un blanc apparaît à leur place) sur l'affichage.
*4 Est affiché uniquement quand une des sources suivantes est choisie—FM, AM, CD ou USB.

Indications	Réglages pouvant être choisis, [page de référence]
DEMO Démonstration des affichages	DEMO ON : [Réglage initial]; La démonstration des affichages entre en service si aucune opération n'est réalisée pendant environ 20 secondes, [7]. DEMO OFF : Annulation.
CLOCK H Ajustement des heures	0 - 23 (1 - 12), [7] [Réglage initial: 0 (0:00)]
CLOCK M Ajustement des minutes	00 - 59, [7] [Réglage initial: 00 (0:00)]
24H/12H Mode d'affichage de l'heure	12H ≌ 24H, [7] [Réglage initial: 24H]
CLK ADJ Ajustement de l'horloge	AUTO : [Réglage initial]; L'horloge intégrée est ajustée automatiquement en utilisant les données CT (horloge) comprises dans le signal RDS. OFF : Annulation.
AF-REG Fréquence alternative/ réception régionale	Quand les signaux reçus de la station FM RDS actuelle deviennent faibles... AF : [Réglage initial]; Commute sur une autre station (le programme peut différer du programme actuellement reçu), [11]. • L'indicateur AF s'allume. AF REG : Commute sur une autre station diffusant le même programme. • Les indicateurs AF et REG s'allument. OFF : Annulation (ne peut pas être choisi quand “DAB AF” est réglé sur “AF ON”).
PTY-STBY Attente PTY	Met en service l'attente de réception PTY avec un des codes PTY, [10]. OFF [Réglage initial] → codes PTY, [10] → (retour au début)
Indications	Réglages pouvant être choisis, [page de référence]
TA VOLVolume desinformations routières	[Réglage initial: VOL 15]; VOL 00 à VOL 30 ou 50*1, [10]
P-SEARCHRecherche deprogramme	ON	: En utilisant les données AF, l'autoradio accorde unemême station diffusant le même programme que celuidiffusé par la station RDS originale si les signaux de lastation ne sont pas suffisants.OFF : [Réglage initial]; Annulation.
DAB AF*2Recherche defréquence alternative	AF ON	:[Réglage initial]; Poursuit le même programme parmi lesservices DAB et les stations FM RDS, [11, 22].AF OFF : Annulation.
DAB VOL*2Ajustement du volumeDAB	Vous pouvez ajuster le niveau de volume (VOL -12 — VOL +12) dutuner DAB afin qu'il corresponde au niveau sonore FM et mémoriserce réglage.[Réglage initial: VOL 00]
LEVELIndicateur de niveausonore	ON	:[Réglage initial]; Met en service l'indicateur de niveausonore.OFF : Annulation; l'indicateur du mode sonore apparaît.
DIMMERGradateur	AUTO	:[Réglage initial]; Assombrit l'affichage quand vousallumez les feux de la voiture.ON : Met en service le gradateur.OFF : Annulation.
TELSourdine téléphonique	MUTING 1/MUTING 2: Choisissez le mode qui permet de couper leson lors de l'utilisation d'un téléphone cellulaire.OFF : [Réglage initial]; Annulation.
SCROLL*3Défilement	ONCE	:[Réglage initial]; Fait défiler une fois les informations dela page.AUTO : Répète el défilement (à 5 secondes d'intervalle).OFF : Annulation.• Appuyer sur DISP pendant plus d'une seconde peut faire défilerl'affichage quelque que soit le réglage utilisé.
WOOFERFréquence de coupuredu caisson de grave	LOW	: Les fréquences inférieures à 90 Hz sont envoyées sur lecaisson de grave.MID : [Réglage initial]; Les fréquences inférieures à 135 Hz sontenvoyées sur le caisson de grave.HIGH : Les fréquences inférieures à 180 Hz sont envoyées sur lecaisson de grave.
EXT IN*4Entrée extérieure	CHANGER	:[Réglage initial]; Pour utiliser un changeur de CD JVC,[11], iPod Apple ou un lecteur D. JVC, [19].EXT IN : Pour utiliser un autre appareil extérieur que ceux citésci-dessus, [20].

Suite à la page suivante

Indications	Réglages pouvant être choisis, [page de référence]
TAG DISPAffichage des balises	TAG ON : [Réglage initial]; Affiche les informations des balises lors de la lecture d'une plage MP3/WMA, [14].TAG OFF : Annulation.
AMP GAINCommande du gain de l'amplificateur	Vous pouvez changer le niveau de volume maximum de cet autoradio.LOW PWR : VOL 00 – VOL 30 (Choisissez ce réglage si la puissance maximum des enceintes est inférieure à 50 W pour éviter tout dommage.)HIGH PWR : [Réglage initial]; VOL 00 – VOL 50
IF BANDFiltre de fréquence intermédiaire	AUTO : [Réglage initial]; Augmente la sélectivité du tuner pour réduire les interférences entre les stations proches.(L'effet stéréo peut être perdu.)WIDE : Il y a des interférences des stations adjacentes, mais la qualité du son n'est pas dégradée et l'effet stéréo est conservé.

Affectation d'un titre

Vous pouvez affecter des titres aux CD (dans cet autoradio ou dans le changeur de CD). Vous pouvez affecter un titre d'un maximum de 32 caractères à un maximum de 30 disques.

- Vous ne pouvez pas affecter un titre à un CD Text, un disque MP3/WMA ou à une mémoire USB.

1 Choisissez les sources.

• Pour les CD se trouvant dans cet appareil: Insérez un CD.
• Pour des CD dans le changeur de CD: Choisissez “CD-CH”, puis choisissez un numéro de disque.

2 Entrez en mode d'affectation de titre.

Ex.: Quand "CD" est choisi comme source

3 Affectez un titre.

1 Choisissez un caractère.

2 Déplacez-vous à la position de caractère suivante (ou précédente).

3 Répétez les étapes 1 et 2 jusqu'à ce que vous terminiez d'entrer le titre.

4 Terminez la procédure.

Pour effacer tout le titre

À l'étape 2 ci-à gauche...

Caractères disponibles

Utilisation de iPod®/lecteur D.

Cet appareil est prêt pour utiliser iPod d'Apple iPod ou un lecteur D. sur le panneau de commande.

Avant d'utiliser votre iPod ou lecteur D.:

Connectez un des appareils suivants (vendu séparément) à la prise du changeur de CD à l'arrière de l'appareil.

• Adaptateur d'interface pour iPod®—KS-PD100 pour commander un iPod.
• Adaptateur d'interface pour lecteur D.—KS-PD500 pour commander un lecteur D.

- Pour les connexions, référez-vous au Manuel d'installation/raccordement (volume séparé).

- Pour plus d'information, référez-vous aussi au mode d'emploi fourni avec l'adaptateur d'interface.

Précautions:

Assurez-vous de mettre cet appareil hors tension ou de couper le contact du véhicule avant de connecter ou déconnecter iPod ou le lecteur D.

Préparations:

Assurez-vous que “CHANGER” est choisi pour le réglage de l’entrée extérieure, voir page 17.

La lecture démarre automatiquement à partir de l'endroit où elle a été interrompue ¹ ou arrêtée 2 précédemment.

Ajustez le volume.

4 Ajustez le son comme vous le souhaitez. (Voir page 15.)

- Assurez-vous que l'égaliseur de iPod ou du lecteur D. est hors service.

Pour arrêtermomentanément(pause)*1ou arrêtercomplètement*2la lecturePour reprendre la lecture, appuyez de nouveau sur la touche.
Pour faire avancer ou reculerrapidement la plage
Pour aller aux plages suivantes ou précédentes

*1 Pour iPod
^*2 Pour le lecteur D.

Sélection d'une plage à partir du menu

1 Entrez dans le menu principal.

Maintenant, les touches ▲/▼/ √ |◀◀/▶▶| ^ fonctionnent comme touches de sélection de menu*3.

*3 Le mode de sélection de menu est annulé:
- Si aucune opération n'est effectuée pendant environ 5 secondes.
- Quand vous validez le choix d'une plage.

Suite à la page suivante

2 Choisissez le menu souhaité.

Pour iPod:

PLAYLIST ↔ ARTISTS ↔ ALBUMS ↔ SONGS ↔ GENRES ↔ COMPOSER ↔ (retour au début)

Pour le lecteur D.:

PLAYLIST ↔ ARTIST ↔ ALBUM ↔ GENRE ↔ TRACK ↔ (retour au début)

3 Validez le choix.

Pour retourner au menu précédent, appuyez sur ▲.

• Si une plage est sélectionnée, la lecture démarre automatiquement.
• Si l'élément choisi a un autre niveau, ce niveau est affiché. Répétez les étapes 2 et 3 jusqu'à ce que la plage souhaitée soit reproduite.
• Maintenez pressée la touche √ |◀◀/▶▶| ▲ pour sauter 10 éléments en même temps.

Sélection des modes de lecture

1

2 Choisissez le mode de lecture souhaité.

■ Lecture répétée

ONE RPT RPT

Fonctionne de la même façon que “Répéter Un” pour iPod ou que “Mode répétition → Un” pour le lecteur D.

ALL RPT 📋 RPT

Fonctionne de la même façon que “Répéter Tous” pour iPod ou que “Mode répétition → Tous” pour le lecteur D.

RPT OFF

Annulation.

■ Lecture aléatoire

ALBM RND* RND

Fonctionne de la même façon que “Aléatoire Albums” pour iPod.

SONG RND/RND ON RND

Fonctionne de la même façon que “Aléatoire Morceaux” pour iPod ou que “Lecture aléatoire → Activé” pour le lecteur D.

RND OFF

Annulation.

* Pour iPod: Uniquement si vous choisissez "ALL" dans "ALBUMS" du menu principal "MENU".

Pour vérifier d'autres informations lors de l'écoute de iPod ou d'un lecteur D.

Utilisation d'un autre appareil extérieur

Vous pouvez connecter un appareil extérieur aux prises du changeur de CD à l'arrière de l'appareil en utilisant l'adaptateur d'entrée de ligne—KS-U57 (non fourni) ou l'adaptateur d'entrée auxiliaire—KS-U58 (non fourni).

- Pour les connexions, référez-vous au Manuel d'installation/raccordement (volume séparé).

Pour l'écoute de la mémoire USB, référez-vous aux pages 12 à 14; Pour iPod ou le lecteur D., référez-vous aux pages 19 à 20.

1

Si “EXT IN” n’apparaît pas, référez-vous à la page 17 et choisissez l’entrée extérieure (“EXT IN”).

2 Mettez l'appareil connecté sous tension et démarrez la lecture de la source.

3 Ajustez le volume.

4 Ajustez le son comme vous le souhaitez. (Voir page 15.)

Pour vérifier l'heure actuelle tout en écoutant un appareil extérieur

Fonctionnement du tuner DAB

Qu'est-ce que le système DAB?

Le système Digital Audio Broadcasting (DAB) peut offrir un son de qualité numérique sans toute interférence gênante ni les distorsions des signaux. De plus, il peut transporter des textes des images et des données. Lors d'une transmission, le système DAB combine plusieurs programmes (appelés “service”) qui forment un “ensemble”. Et chaque “service”—appelé “service primaire”—peut être aussi divisé entre différents composants (appelés “services secondaires”). Un ensemble typique a six programmes (services) ou plus diffusés en même temps.

En connectant le tuner DAB, cet autoradio peut réaliser les choses suivantes:

- Poursuite automatique du même programme —Recherche de fréquence alternative (référez-vous à “DAB-AF” à la page 17).

Il est recommandé d'utiliser le tuner DAB KT-DB1000 avec votre autoradio. Si vous possédez un autre tuner DAB, consultez votre revendeur autoradio JVC.

- Référez-vous aussi aux Manuel d'instructions fournies avec votre tuner DAB.

3 Démarrez la recherche d'un ensemble.

Quand un ensemble est reçu, la recherche s'arrête.

Pour arrêter la recherche, appuyez de nouveau sur la même touche.

4 Choisissez le service (primaire ou secondaire) que vous souhaitez écouter.

Pour accorder un ensemble manuellement

Démarrez la recherche d'un ensemble, comme à l'étape ③ ci-dessus...

2 Choisissez la fréquence d'ensemble souhaitée.

Mémorisation de services DAB

Vous pouvez prérégler 6 services DAB (primaires) pour chaque bande.

1 Choisissez le service souhaité (voir ci-dessus).

Suite à la page suivante

2 Choisissez le numéro de préréglage (1 - 6) sur lequel vous souhaitez mémoriser le code.

Le numéro de préréglage clignote un instant.

Accord d'un service DAB préréglé

1

2 Choisissez le numéro (1 - 6) du service (primaire) DAB souhaité.

Si le service primaire choisi possède des services secondaires, appuyez de nouveau sur la même touche pour accorder un service secondaire.

Poursuite du même programme— Recherche de fréquence alternative

Vous pouvez continuer d'écouter le même programme en mettant en service la recherche de fréquence alternative.

• Lors de la réception d'un service DAB:
  Si vous conduisez dans une région ou un service ne peut pas être reçu, cet autoradio accorde automatiquement un autre ensemble ou une station FM RDS, diffusant le même programme.
• Lors de la réception d'une station FM RDS:
  Quand vous conduisez dans une région ou un service DAB diffuse le même programme de la station FM RDS que vous écoutez actuellement, cet autoradio accorde automatiquement le service DAB.

À l'expédition de l'usine, la recherche de fréquence alternative est en service.

Pour mettre hors service la recherche de fréquence alternative, référez-vous à la page 17.

Pour changer l'information sur l'affichage lorsqu'un ensemble est accordé

Nom du service → Nom de l'ensemble → Numéro du canal → Fréquence → Horloge → (retour au début)

Pour en savoir plus à propos de cet autoradio

Opérations de base

Mise sous tension de l'appareil

- En appuyant sur SRC sur l'autoradio, vous pouvez aussi mettre l'appareil sous tension. Si la source est prête, la lecture démarre aussi.

Mise hors tension de l'appareil

- Si vous mettez l'appareil hors tension pendant l'écoute d'un disque, la lecture du disque reprendra à partir du point où la lecture a été interrompue la prochaine fois que vous mettez l'appareil sous tension.

Fonctionnement du tuner

Mémorisation des stations

- Pendant la recherche SSM...

• Toutes les stations précédemment mémorisées sont effacées et remplacées par des nouvelles.
  – Les stations reçues sont préréglées sur les No 1 (fréquence la plus basse) à No 6 (fréquence la plus haute).
• Quand la recherche SSM est terminée, la station mémorisée sur le No 1 est accordée automatiquement.

- Lors de la mémorisation manuelle d'une station, la station précédemment mémorisée est effacée quand une nouvelle station est mémorisée sur le même numéro de préréglage.

Utilisation du système FM RDS

• La poursuite de réception en réseau nécessite deux types de signaux RDS —PI (identification du programme) et AF (fréquence alternative) pour fonctionner correctement. Si ces données ne sont reçues correctement, la poursuite de réception en réseau ne fonctionne pas correctement.
• Si une annonce d'informations routières est reçue pendant l'attente de réception TA, le niveau de volume change automatiquement sur le niveau préréglé (TA VOL) si le niveau actuel est inférieur au niveau préréglé.
• Quand la recherche de fréquence alternative est mise en service (avec AF choisi), la poursuite de réception en réseau est aussi mise automatiquement en service. Inversement, la poursuite de réception en réseau ne peut pas être mise hors service sans mettre hors service la recherche de fréquence alternative. (Voir page 16.)
• Si vous souhaitez en savoir plus sur le système RDS, visitez le site «http://www.rds.org.uk».

Opérations des disques

Précautions pour la lecture de disques à double face

- La face non DVD d'un disque à "DualDisc" n'est pas compatible avec le standard "Compact Disc Digital Audio". Par conséquent, l'utilisation de la face non DVD d'un disque à double face sur cet appareil n'est pas recommandée.

Généralités

- Cet autoradio est conçu pour reproduire les CD/CD Text et les CD-R (enregistrables)/CD-RW (réinscriptibles) au format CD audio (CD-DA), MP3 et WMA.

Insertion d'un disque

• Si un disque est inséré à l'envers, "PLEASE" et "EJECT" apparaissent alternativement sur l'affichage. Appuyez sur ▲ pour éjecter le disque.
• N'insérez pas de disque de 8 cm (CD Single) ou de forme spéciale (en cœur, fleur, etc.) dans la fente d'insertion.

Lecture d'un disque

- Lors de l'avance ou du retour rapide d'un disque MP3 ou WMA, vous ne pouvez entendre que des sons intermittents.

Lecture d'un CD-R ou CD-RW

• Utilisez uniquement des CD-R ou CD-RW "finalisés".
• Cet appareil peut uniquement reproduire les fichiers du même type que le premier fichier détecté sur le disque si un disque comprend à la fois des fichiers CD audio (CD-DA) et des fichiers MP3/WMA.
• Cet autoradio peut reproduire les disques multi-session; mais les sessions non fermée sont sautées lors de la lecture.

• Certains CD-R ou CD-RW ne peuvent pas être reproduits sur cet appareil à cause de leurs caractéristiques ou des raisons suivantes:

• Les disques sont sales ou rayés.

• De l'humidité s'est condensée sur la lentille à l'intérieur de l'autoradio.
• La lentille du capteur à l'intérieur de l'autoradio est sale.
• Ce sont des CD-R/CD-RW sur lesquels des fichiers ont été écrits par paquet.

• Les conditions de l'enregistrement (données manquantes, etc.) ou du support (tâche, rayure, gondolage) sont incorrectes.

• Les CD-RW nécessite un temps d'initialisation plus long à cause de leur indice de réflexion plus faible que celui des CD ordinaires.

• N'utilisez pas les CD-R ou CD-RW suivants:

• Disques avec des autocollants, des étiquettes ou un sceau protecteur collés à leur surface.

• Disques sur lesquels une étiquette peut être imprimée directement avec une imprimante à jet d'encre.

Utiliser de tels disques par haute température ou humidité peut entraîner un mauvais fonctionnement ou endommager l'appareil.

Lecture d'un disque MP3/WMA

• Cet autoradio peut reproduire les fichiers MP3/WMA portant le code d'extension <.mp3> ou <.wma> (quel que soit la casse des lettres—majuscules/minuscules).
• Cet autoradio peut afficher le nom de l'album, l'artiste (interprète) et les balises (version 1,0, 1,1, 2,2, 2,3 ou 2,4) pour les fichiers MP3 et pour les fichiers WMA.
• Cet autoradio peut afficher uniquement les caractères d'un octet. Les autres caractères ne peuvent pas être affichés correctement.

Suite à la page suivante

- Cet autoradio peut reproduire les fichiers MP3/WMA respectant les conditions suivantes:

– Débit binaire: 8 kbps à 320 kbps

- Fréquence d'échantillonnage: 48 kHz, 44,1 kHz, 32 kHz (pour MPEG-1) 24 kHz, 22,05 kHz, 16 kHz (pour MPEG-2)

- Format du disque: ISO 9660 Level 1/ Level 2, Romeo, Joliet, nom de fichier long Windows

- Le nombre maximum de caractères pour les noms de fichier/dossier vraie selon le format du disque utilisé (et inclus les 4 caractères de l'extension—<.mp3> ou <.wma>).

- ISO 9660 Level 1: 12 caractères maximum

- ISO 9660 Level 2: 31 caractères maximum

- Romeo*: 128 (72) caractères maximum

– Joliet*: 64 (36) caractères maximum

- Nom long de fichier Windows*: 128 (72) caractères maximum

* Le nombre entre parenthèse indique le nombre de caractères maximum pour les noms de fichier/dossier dans le cas ou le nombre total de fichiers et de dossier est supérieur ou égal à 313.

- Cet auroradio peut reproduire les fichiers enregistrés au mode VBR (débit binaire variable). Les fichiers enregistrés au mode VBR affichent une durée écoulée différente et ne montrent pas la durée écoulée actuelle correcte. Et plus spécialement, après avoir réalisé une recherche, cette différence devient importante.

- Cet autoradio peut reconnaître un maximum de 512 fichiers, 200 dossiers et 8 hiérarchies.

- Cet autoradio ne peut pas reproduire les fichiers suivants:

- Fichiers MP3 codés au format MP3i et MP3 PRO.

- Fichiers MP3 codés dans un format inapproprié.

– Fichiers MP3 codés avec Layer 1/2.

- Fichiers WMA codés sans perte, professionnels et formats vocaux.

- Fichiers WMA qui ne sont pas basés sur Windows Media® Audio.

- Fichiers au format WMA protégés contre la copie avec DRM.

- Fichiers qui contiennent des données telles que WAVE, ATRAC3, etc.

- La fonction de recherche fonctionne mais la vitesse de recherche n'est pas constante.

Lecteur de plages MP3/WMA à partir d'une mémoire USB

- Lors de la lecture à partir d'une mémoire USB, l'ordre de lecture peut différer de celui d'autres lecteurs.

- Cet appareil peut ne pas être capable de reproduire certaines mémoires USB à causes de leurs caractéristiques ou des conditions d'enregistrement.

- En fonction de la forme de la mémoire USB et du port de connexion, il se peut que certaines mémoires USB ne puissent pas être connectées correctement ou que la connexion soit lâche.

- Il n'est pas recommandé d'utiliser une mémoire USB plus épaisse que 20 mm car elle vous empêchera d'appuyer sur la touche ▲.

- Si la mémoire USB connecté ne contient pas de fichiers corrects, “NO FILES” apparaît et l’appareil retourne sur la source précédente.

- Cet appareil peut afficher les balises (Version 1,0, 1,1, 2,2, 2,3 ou 2,4) des fichiers MP3 et WMA.

- Cet autoradio peut reproduire les fichiers MP3/WMA respectant les conditions suivantes:

- Débit binaire:

MP3: 32 kbps à 320 kbps (MPEG-1) 8 kbps à 160 kbps (MPEG-2/2,5)

WMA:5 kbps à 320 kbps

- Fréquence d'échantillonnage:

- Cet appareil peut reproduire les fichiers MP3 enregistrés au mode VBR (débit binaire variable).

- Le nombre maximum de caractères pour un nom de dossier et de fichier est de 25; 128 caractères pour les informations des balises MP3/WMA.

- Cet appareil peut reconnaître un maximum de 2 500 fichiers, 250 dossiers (999 fichiers par dossier).

- Cet autoradio ne peut pas reproduire les fichiers suivants:

- Fichiers MP3 codés au format MP3i et MP3 PRO.

- Fichiers MP3 codés dans un format inapproprié.

– Fichiers MP3 codés avec Layer 1/2.

Changement de la source

- Si vous changez la source, la lecture s'arrête aussi. La prochaine fois que vous choisissez de nouveau la même source, la lecture reprend à partir de l'endroit où elle a été interrompue.

Éjection d'un disque

- Si le disque éjecté n'est pas retiré avant 15 secondes, il est réinséré automatiquement dans la fente d'insertion pour le protéger de la poussière. (Le disque n'est pas reproduit cette fois).

Réglages généraux — PSM

• Le réglage “AUTO” pour “DIMMER” peut ne pas fonctionner correctement sur certains véhicules et en particulier sur ceux qui possèdent une bague de commande de gradation. Dans ce cas, changez le réglage “DIMMER” sur autre chose que “AUTO”.
• Si vous changez le réglage “AMP GAIN” de “HIGH PWR” sur “LOW PWR” alors que le niveau de volume est réglé au dessus de “VOL 30”, l’autoradio change automatiquement le volume sur “VOL 30”.

Affectation d'un titre

• Si vous essayer d'affecter des titres à plus de 30 disques, "NAMEFULL" apparaît. Effacez les titres inutiles avant de faire une autre affectation.
• Les titres affectés aux disques dans le changeur de CD peuvent aussi être affichés si vous reproduisez le même disque dans cet appareil et vice versa.

Utilisation de iPod® ou d'un lecteur D.

• Quand vous mettez cet appareil sous tension, iPod ou le lecteur D. est chargé à travers cet appareil.
• Pendant que iPod ou le lecteur D. est connecté, aucune opération à partir de iPod ou du lecteur D. n'est possible. Réalisez toutes les opérations à partir de cet appareil.
• Le texte d'information peut ne pas être affiché correctement.
• Certains caractères tels que les lettres accentuées n'apparaissent pas correctement sur l'affichage.
• Dépend des conditions de communication entre iPod ou le lecture D. et l'appareil.
• Si le texte d'information contient plus de 8 caractères, il défile sur l'affichage (voir aussi page 17). Cet appareil peut afficher un maximum de 40 caractères.

Avis:

Lors de l'utilisation de iPod ou d'un lecteur D., certaines opérations peuvent ne pas être réalisées correctement ou comme prévues. Dans ce cas, consultez le site Web JVC suivant:

Pour les utilisateurs de iPod:

http://www.jvc.co.jp/english/car/support/ks-pd100/index.html

Pour les utilisateurs d'un lecteur D.:

http://www.jvc.co.jp/english/car/support/ks-pd500/index.html

Fonctionnement du tuner DAB

• Seuls les services DAB primaires peuvent être préréglés même si vous mémorisez un service secondaire.
• Le service DAB préréglé précédent est effacé quand un nouveau service DAB est mémorisé sur le même numéro de préréglage.

Entretien

Comment nettoyer les connecteurs

Un détachement fréquent détériorera les connecteurs.

Pour minimiser ce problème, frottez périodiquement les connecteurs avec un coton tige ou un chiffon imprégné d'alcool, en faisant attention de ne pas endommager les connecteurs.

Condensation d'humidité

De la condensation peut se produire sur la lentille à l'intérieur du lecteur CD dans les cas suivants:

• Après le démarrage du chauffage dans la voiture.
• Si l'intérieur de la voiture devient très humide. Si cela se produit, le lecteur CD risque de ne pas fonctionner correctement. Dans ce cas, éjectez le disque et laissez l'autoradio sous tension pendant quelques heures jusqu'à ce que l'humidité s'évapore.

Comment manipuler les disques

Pour retirer un disque de sa boîte, faites pression vers le centre du boîtier et soulevez légèrement le disque en el tenant par ses bords.

Support central

- Tenez toujours le disque par ses bords. Ne touchez pas la surface enregistrée.

Pour remettre un disque dans sa boîte, insérez-le délicatement sur le support central (avec la surface imprimée dirigée vers le haut).

- Conservez les disques dans leur boîte quand vous ne les utilisez pas.

Suite à la page suivante

Pour garder les disques propres

Un disque sale peut ne pas être reproduit correctement.

Si un disque est sale, essuyez-le avec un chiffon doux, en ligne droite du centre vers les bords.

- N'utilisez pas de solvant (par exemple, un nettoyant conventionnel pour disque vinyle, un vaporisateur, un diluant, du bezène, etc.) pour nettoyer les disques.

Pour reproduire un disque neuf

Les disques neufs ont parfois des ebarbures sur le bord intérieur et extérieur. Si un tel disque est utilisé, cet autoradio risque de le rejeter.

Pour retirer ces ebarbures, frotter les bords avec un crayon, un stylo, etc.

N'utilisez pas les disques suivants:

Disque gondolé

Autocollant

Reste d'étiquette

Étiquette autocollante

Guide de dépannage

Ce qui apparaît être un problème n'est pas toujours sérieux. Vérifiez les points suivants avant d'appeler un centre de service.

Suite à la page suivante

	Symptôme	Remèdes/Causes
Généralités	Aucun son n'est entendu des enceintes.	Ajustez le volume sur le niveau optimum.Vérifiez les cordons et les connexions.
	Cet autoradio ne fonctionne pas du tout.	Réinitialisez l'autoradio (voir page 2).
FM/AM	Le préréglage automatique SSM ne fonctionne pas.	Mémorises les stations manuellement.
	Bruit statique pendant l'écoute de la radio.	Connectez l'antenne solidement.
Lecture de disque	Le disque ne peut pas être reproduit.	Insérez le disque correctement.
	Le CD-R/CD-RW ne peut pas être reproduit.Les plages sur les le CD-R/CD-RW ne peuvent pas être sautées.	Insérez un CD-R/CD-RW finalisé.Finalisez le CD-R/CD RW avec l'appareil que vous avez utilisé pour l'enregistrement.
	Le disque ne peut pas être reproduit ni éjecté.	Déverrouillez le disque (voir page 13).Forcez l'éjection du disque (voir page 2).
	Le son du disque est parfois interrompu.	Arrêtez la lecture lorsque vous conduisez sur une route accidentée.Changez le disque.Vérifiez les cordons et les connexions.
Lecture MP3/WMA	Le disque ne peut pas être reproduit.	Utilisez un disque avec des plages MP3/WMA enregistrées dans un format compatible avec ISO 9660 Niveau 1, Niveau 2, Romeo ou Joliet.Ajoutez le code d'extension <.mp3> ou <.wma> aux noms de fichier.
Lecture MP3/WMA	• Du bruit est produit.	Sautez à une autre plage ou changez le disque.(N'ajoutez pas le code d'extension <.mp3> ou<.wma> à des plages non MP3 ou WMA).
	• Un temps d'initialisation plus long est requis ("CHECK" continue de clignoter sur l'affichage).	N'utilisez pas trop de hiérarchies et de dossiers.
	• Les pages ne sont par reproduites dans l'ordre dans lequel vous vouliez les reproduire.	L'ordre de lecture est déterminé quand les fichiers sont enregistrés.
	• La durée de lecture écoulée n'est pascorrecte.	Cela se produit quelque fois pendant la lecture.C'est causé par la façon don't les plages ont été enregistrées sur le disque.
	• "NO FILES" apparaît sur l'affichage.	Insérez un disque contenant des plages MP3/WMA.
	• Les caractères corrects ne sont pas affichés (ex.: nom de l'album).	Cet appareil peut uniquement afficher les lettres (majuscules), les chiffres et un nombre limité de symboles.
Lecteur d'une mémoire USB	• Du bruit est produit.	La plage reproduite n'est pas une plage MP3/WMA. Passez à un autre fichier. (N'ajoutez pas le code d'extension <.mp3> ou <.wma> à des plages non MP3 ou WMA).
	• "CHECK" continue de clignoter sur l'affichage.	• La durée d'initialisation varie en fonction de la mémoire USB.• N'utilisez pas trop de hiérarchies et de dossiers.• Mettez l'appareil hors tension puis de nouveau sous tension.
	• "NO FILES" clignote sur l'affichage.	Connectez une mémoire USB qui contient des plages codées dans un format approprié.
	• "NOT SUPP" apparaît sur l'affichage et la plage est sautée.	La plage ne peut pas être reproduite.
	• "READ" et "FAILED" apparaissent alternativement sur l'affichage, puis l'appareil retourne à la source précédente.	• La mémoire USB connectée peut ne pas fonctionner correctement, ou peut ne pas avoir été connectée correctement. Les fichiers se trouvant dans la mémoire USB sont corrompus.• Ne déconnectez puis reconnectez pas la mémoire USB répétitivement pendant que "CHECK" apparaît sur l'affichage.
	• Les caractères corrects ne sont pas affichés (ex.: nom de l'album).	Cet appareil peut uniquement afficher les lettres (majuscules), les chiffres et un nombre limité de symboles.
	• Lors de la lecture d'une plage, le son tes parfois interrompu.	Les plages MP3/WMA n'ont pas été copiées correctement sur la mémoire USB.Copiez de nouveau les plages MP3/WMA sur la mémoire USB et essayez à nouveau.

Symptôme

Changeur de CD	“NO DISC” apparaît sur l'affichage.	Insérez des disques dans le magasin.
	“NO MAG” apparaît sur l'affichage.	Insérez le magasin.
	“RESET 8” apparaît sur l'affichage.	Connectez cet autoradio et le changeur de CD correctement et appuyez sur le bouton de réinitialisation du changeur de CD.
	“RESET 1” - “RESET 7” apparaît sur l'affichage.	Appuyez sur le touche de réinitialisation du changeur de CD.
	Le changeur de CD ne fonctionne pas du tout.	Réinitialisez l'autoradio (voir page 2).
Lecture de iPod/lecteur D.	iPod ou le lecteur D. ne peut pas être mis sous tension ou ne fonctionne pas.	Vérifiez le câble de connexion et la connexion.Mettez à jour la version du micrologiciel.Remplacez la pile.
	Les touches ne fonctionnent pas comme souhaité.	Les fonctions des touches ont été changées. Appuyez sur MODE avant de réaliser l'opération.
	Le son est déformé.	Mettez hors service l'égaliseur sur l'appareil ou sur iPod/lecteur D.
	“NO IPOD” ou “NO DP” apparaît sur l'affichage.	Vérifiez le câble de connexion et la connexion.
	La lecture s'arrête.	Le casque d'écoute a été déconnecté pendant la lecture. Redémarrez la lecture en utilisant le panneau de commande (voir page 19).
	Aucun son n'est entendu quand iPod nano est connecté.	Déconnectez le casque d'écoute de iPod nano.
	Aucun son n'est entendu.“ERROR 01” apparaît sur l'affichage quand un lecteur D. est connecté.	Déconnectez l'adaptateur au niveau du lecteur D. Puis, connectez-le à nouveau.
	“NO FILES” ou “NO TRACK” apparaît sur l'affichage.	Aucune plage ne se trouve dans l'appareil.Importez des plages dans iPod ou le lecteur D.
	“RESET 1” - “RESET 7” apparaît sur l'affichage.	Déconnectez l'adaptateur au niveau de l'appareil et de iPod/lecteur D. Puis, connectez-le à nouveau.
	“RESET 8” apparaît sur l'affichage.	Vérifiez la connexion entre l'adaptateur et cet appareil.
	Les commandes de iPod ou du lecteur D. ne fonctionnent pas après l'avoir déconnecté de cet appareil.	Réinitialisez iPod ou le lecteur D.
DAB	“no SIGNAL” apparaît sur l'affichage.	Déplacez-vous dans un endroit où les signaux sont plus forts.
	“RESET 8” apparaît sur l'affichage.	Connectez cet appareil et le tuner DAB correctement et réinitialisez l'appareil (voir page 2).
	“ANTENANG” apparaît sur l'affichage.	Vérifiez les cordons et les connexions.
	Le tuner DAB ne fonctionne pas du tout.	Reconnectez cet appareil et le tuner DAB correctement et réinitialisez l'appareil (voir page 2).

SECTION DE L'AMPLIFICATEUR AUDIO

Puissance de sortie maximum:

Avant: 50 W par canal

Arrière: 50 W par canal

Puissance de sortie en mode continu (RMS):

Avant: 19 W par canal pour 4 Ω, 40 Hz à 20 000 Hz avec moins de 0,8% de distorsion harmonique totale.

Arrière: 19 W par canal pour 4 Ω, 40 Hz à 20 000 Hz avec moins de 0,8% de distorsion harmonique totale.

Impédance de charge: 4 Ω (4 Ω à 8 Ω admissible)

Plage de commande de tonalité:

Graves: ±10 dB à 100 Hz

Aigus: ±10 dB à 10 kHz

Réponse en fréquence: 40 Hz à 20 000 Hz

Rapport signal sur bruit: 70 dB

Niveau de sortie de ligne/Impédance:

2,5 V/20 kΩ en charge (pleine échelle)

Impédance de sortie: 1 kΩ

Niveau de sortie du caisson de grave/Impédance:

2,0 V/20 kΩ en charge (pleine échelle)

Autres prises:

Changeur de CD, Entrée pour la télécommande de volant

SECTION DU TUNER

Plage de fréquences:

FM: 87,5 MHz à 108,0 MHz

AM: (PO) 522 kHz à 1 620 kHz

(GO) 144 kHz à 279 kHz

[Tuner FM]

Sensibilité utile: 11,3 dBf (1,0 μV/75 Ω)

Sensibilité utile à 50 dB:

16,3 dBf (1,8 μV/75 Ω)

Sélectivité de canal alterné (400 kHz): 65 dB

Réponse en fréquence: 40 Hz à 15 000 Hz

Séparation stéréo: 30 dB

[Tuner P0]

Sensibilité: 20 μV

Sélectivité: 35 dB

[Tuner GO]

Sensibilité: 50 μV

SECTION DU LECTEUR CD/MÉMOIRE USB

Type: Lecteur de disque compact

Système de détection du signal: Capteur optique sans contact (laser semi-conducteur)

Nombre de canaux: 2 canaux (stéréo)

Réponse en fréquence: 5 Hz à 20 000 Hz

Plage dynamique: 96 dB

Rapport signal sur bruit: 98 dB

Pleurage et scintillement:

Inférieur à la limite mesurable

Format de décodage MP3:

MPEG1/2 Audio Layer 3

Débit binaire maximum: 320 kbps

Format de décodage WMA (Windows Media®)

Audio):

Débit binaire maximum: 192 kbps

Mémoire USB compatible:

Format: FAT 12/16/32

Volume: Inférieur à 4 Go (type à une partition)

Format audio compatible: MP3/WMA

Courant maximum: Inférieur à 500 mA

GÉNÉRALITÉS

Alimentation:

Tension de fonctionnement:

CC 14,4 V (11 V à 16 V admissibles)

Système de mise à la masse: Masse négative

Températures de fonctionnement admissibles:

0°C à +40°C

Taille d'installation (approx.):

182 mm × 52 mm × 152 mm

Taille du panneau (approx.):

188 mm × 58 mm × 11 mm

Masse (approx.):

1,4 kg (sans les accessoires)

La conception et les spécifications sont sujettes à changement sans notification.

• Microsoft et Windows Media est une marque déposée ou une marque de commerce de Microsoft Corporation aux États-Unis et/ou dans les autres pays.
• iPod est une marque de commerce d'Apple Computer, Inc., enregistrée aux États-Unis et dans les autres pays.

Vous avez des PROBLÈMES de fonctionnement?

Réinitialisez votre appareil

Référez-vous à la page intitulée Comment réinitialiser votre appareil

JVC
