MODE D'EMPLOI ICONA ECO310.R DELONGHI

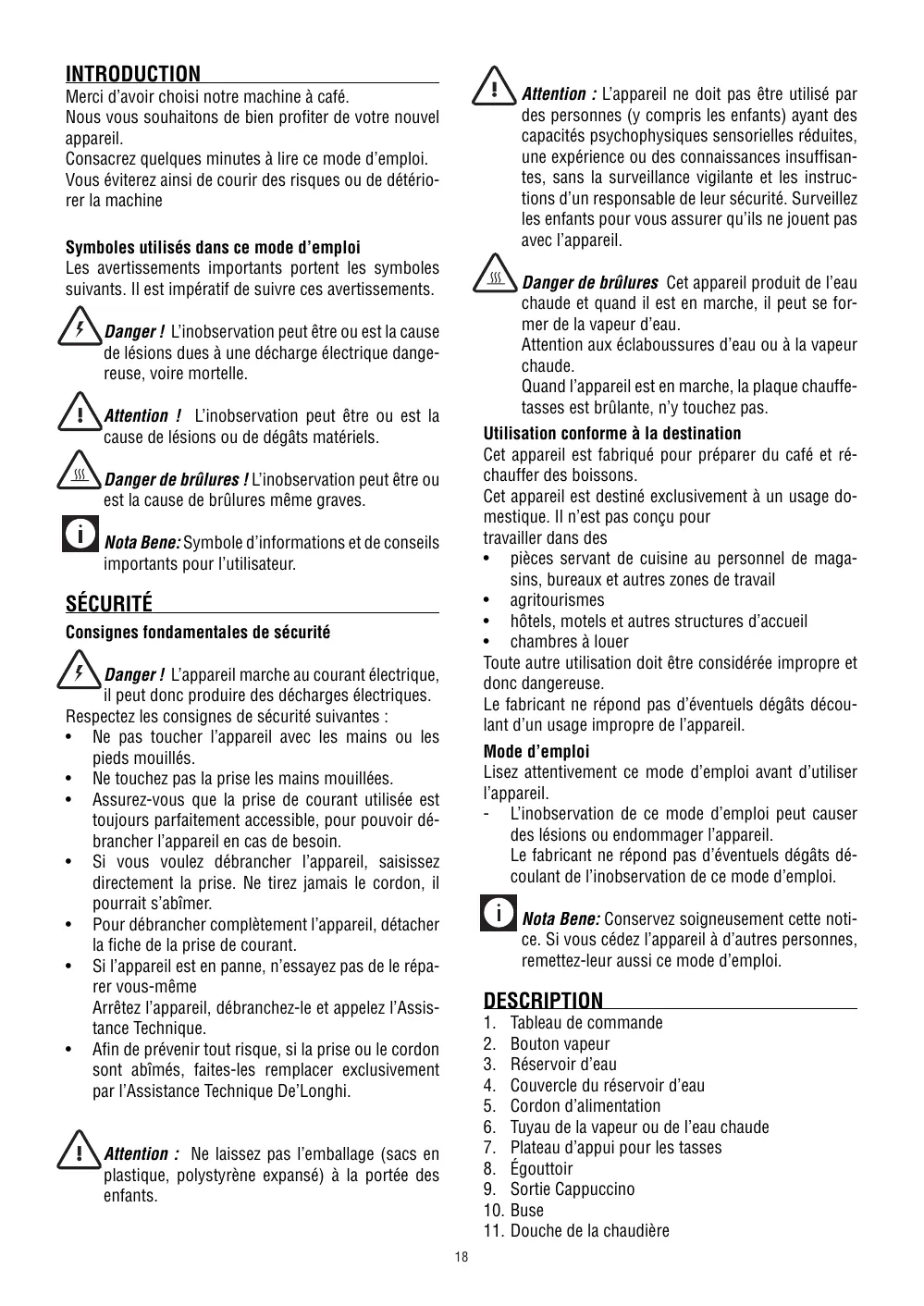

Consacrez quelques minutes à lire ce mode d’emploi. Vous éviterez ainsi de courir des risques ou de détériorer la machine Symboles utilisés dans ce mode d’emploi Les avertissements importants portent les symboles suivants. Il est impératif de suivre ces avertissements.

Danger de brûlures Cet appareil produit de l’eau chaude et quand il est en marche, il peut se former de la vapeur d’eau.

Attention aux éclaboussures d’eau ou à la vapeur chaude. Quand l’appareil est en marche, la plaque chauffetasses est brûlante, n’y touchez pas.

Danger ! L’inobservation peut être ou est la cause de lésions dues à une décharge électrique dangereuse, voire mortelle.

Attention ! L’inobservation peut être ou est la cause de lésions ou de dégâts matériels.

Utilisation conforme à la destination

Cet appareil est fabriqué pour préparer du café et réchauffer des boissons. Cet appareil est destiné exclusivement à un usage domestique. Il n’est pas conçu pour travailler dans des • pièces servant de cuisine au personnel de magasins, bureaux et autres zones de travail • agritourismes • hôtels, motels et autres structures d’accueil • chambres à louer Toute autre utilisation doit être considérée impropre et donc dangereuse. Le fabricant ne répond pas d’éventuels dégâts découlant d’un usage impropre de l’appareil.

Danger de brûlures ! L’inobservation peut être ou est la cause de brûlures même graves.

Nota Bene: Symbole d’informations et de conseils importants pour l’utilisateur.

Consignes fondamentales de sécurité Danger ! L’appareil marche au courant électrique, il peut donc produire des décharges électriques. Respectez les consignes de sécurité suivantes : • Ne pas toucher l’appareil avec les mains ou les pieds mouillés. • Ne touchez pas la prise les mains mouillées. • Assurez-vous que la prise de courant utilisée est toujours parfaitement accessible, pour pouvoir débrancher l’appareil en cas de besoin. • Si vous voulez débrancher l’appareil, saisissez directement la prise. Ne tirez jamais le cordon, il pourrait s’abîmer. • Pour débrancher complètement l’appareil, détacher la fiche de la prise de courant. • Si l’appareil est en panne, n’essayez pas de le réparer vous-même Arrêtez l’appareil, débranchez-le et appelez l’Assistance Technique. • Afin de prévenir tout risque, si la prise ou le cordon sont abîmés, faites-les remplacer exclusivement par l’Assistance Technique De’Longhi.

Lisez attentivement ce mode d’emploi avant d’utiliser l’appareil. - L’inobservation de ce mode d’emploi peut causer des lésions ou endommager l’appareil. Le fabricant ne répond pas d’éventuels dégâts découlant de l’inobservation de ce mode d’emploi. Nota Bene: Conservez soigneusement cette notice. Si vous cédez l’appareil à d’autres personnes, remettez-leur aussi ce mode d’emploi.

1. Plateau d’appui pour les tasses Égouttoir Sortie Cappuccino Buse Douche de la chaudière

13. 14. 3. Plus simplement, le réservoir peut être rempli sans le retirer en y versant de l’eau directement d’une carafe. Attention : Ne jamais mettre l’appareil en marche sans eau dans le réservoir et ne pas oublier de le remplir que le niveau arrive à quelques centimètres du fond.

Opérations préalables

Nota Bene: La présence d’eau dans le logement situé en dessous du réservoir est absolument normale ; par conséquent sécher de temps à autre ce logement avec une éponge propre.

Après avoir déballé l’appareil, assurez-vous qu’il est intact et doté de tous ses accessoires. N’utilisez pas l’appareil s’il présente des dommages évidents. Adressez-vous à l’Assistance Technique De’Longhi.

COMME PRÉPARER UN CAFÉ EXPRESSO Préchauffe du groupe café

Pour un café expresso à la bonne température, nous conseillons de préchauffer la machine de la façon suivante : 1. Allumer la machine en appuyant sur la touche ON/ OFF (le voyant s’allume) (fig. 4) et accrocher le porte-filtre à la machine sans le remplir de café moulu (fig. 5). 2. Placer une tasse sous le porte-filtre. Utiliser la même tasse que pour préparer le café pour la préchauffer. 3. Attendre que le voyant OK (fig. 6) s’allume et juste après, appuyer sur la touche arrivée café (fig. 7), laisser sortir l’eau jusqu’à ce que le voyant OK s’éteigne, ensuite interrompre à appuyer à nouveau sur la touche arrivée (fig. 7). 4. Vider la tasse, attendre que le voyant “OK” se rallume et répéter à nouveau la même opération. (Il est normal qu’au cours de l’opération de décrochage du porte-filtre, il se produise un petit échappement de vapeur sans danger).

Installation de l’appareil

Au moment d’installer l’appareil, observez les consignes de sécurité suivantes : • L’éventuelle pénétration d’eau dans l’appareil pourrait l’endommager. Évitez de placer l’appareil à proximité d’un robinet d’eau ou d’un évier. • L’appareil peut se détériorer si l’eau qu’il contient gèle. Évitez d’installer la machine dans un endroit où la température peut descendre au-dessous du point de congélation. • Rangez le cordon d’alimentation de manière à ce qu’il ne soit pas touché par des arêtes tranchantes ni par des surfaces chaudes (plaques électriques). Branchement de l’appareil Attention ! Vérifiez si la tension du secteur correspond à celle indiquée sur la plaque signalétique sur le fond de l’appareil. •

Le cordon de cet appareil ne doit jamais être remplacé par l’utilisateur car son remplacement requiert des outils spéciaux. Si le câble est endommagé ou pour le remplacer, s’adresser exclusivement à un Centre d’Assistance autorisé par le fabricant afin de prévenir tout risque.

COMME PRÉPARER UN EXPRESSO AVEC LE CAFÉ MOULU

1. Après avoir préchauffé la machine comme décrit au paragraphe précédent, insérer le filtre pour café moulu dans le porte-filtre en s’assurant qu’il soit parfaitement inséré dans son logement comme indiqué en fig. 8. Utiliser le filtre plus petit pour faire un café ou le plus grand pour en faire 2.

2. Pour préparer un seul café, remplir le filtre avec une mesure plein de café moulu, environ 7 gr. (fig. 9). Par contre, pour préparer deux cafés, remplir le filtre avec deux mesures normales de café moulu (environ 6+6 gr). Remplir le filtre à petites doses pour éviter que le café moulu ne déborde.

Remplissage du réservoir d’eau

1. Ouvrir le couvercle du réservoir d’eau (fig. 1), ensuite retirer le réservoir en le tirant vers le haut (fig. 2). 19

La pression du café moulu est très importante pour obtenir un bon café expresso. Une pression trop forte et le café sortira lentement et la crème sera foncée. Une pression trop faible et le café sortira trop rapidement et nous obtiendrons peu de crème de couleur claire. Retirer le cas échéant l’excès de café du bord du porte-filtre et accrocher ce dernier à la machine : tourner avec décision la poignée vers la droite (fig. 5) pour éviter toute perte d’eau. Placer la tasse ou les tasses sous les becs du porte-filtre (fig. 11). Nous conseillons de chauffer les tasses avant de préparer le café en les rinçant avec un peu d’eau chaude ou en les mettant à préchauffer sur le plan supérieur pendant 15-20 minutes au moins (fig. 12). S’assurer que le voyant OK (fig. 6) soit allumé (s’il est éteint, attendre qu’il s’allume) et appuyer sur la touche arrivée café (fig. 7). Après avoir obtenu la quantité de café souhaitée, pour interrompre, appuyer à nouveau sur la même touche (fig. 7). (Nous conseillons de faire sortir le café pendant 45 secondes maximum). Pour décrocher le porte-filtre, tourner la poigne de droite à gauche.

sur les emballages par la marque suivante.

Le standard ESE est un système accepté par les plus grands fabricants de capsules dosette et permet de préparer un café expresso de façon simple et propre. 2. Insérer le petit filtre dans le porte-filtre en veillant à ce qu’il soit correctement inséré, comme indiqué en fig. 8. 3. Insérer la capsule dosette en la centrant le plus possible au-dessus du filtre (fig. 14). Toujours suivre les instructions fournies sur l’emballage des capsules dosette pour les placer correctement sur le filtre. 4. Accrocher le porte-filtre à la machine en le tournant toujours à fond (fig. 5). 5. Procéder comme indiqué aux points 5, 6 et 7 du paragraphe précédent.

COMMENT PRÉPARER UN CAPPUCCINO

1. Préparer les cafés expresso comme décrit aux paragraphes précédents en utilisant des tasses suffisamment grandes.

2. Appuyer sur la touche vapeur (fig. 15). 3. Entre-temps, remplir un récipient avec environ 100 grammes de lait pour chaque cappuccino à préparer. Le lait doit être froid du frigo (non chaud !). Pour choisir un récipient de dimensions adéquates, ne pas oublier que le volume de lait augmentera de 2 ou 3 fois.

Danger de brûlures Pour éviter le risque de jets, ne jamais décrocher le porte-filtre pendant que le café sort.

Nota Bene: nous conseillons d’utiliser du lait partiellement écrémé à la température du frigo.

8. Pour éliminer le café usé, maintenir le filtre bloqué en l’enfonçant avec le levier incorporé dans la poignée et faire sortie le café en frappant le porte-filtre renversé (fig. 13).

9 Pour éteindre la machine à café, appuyer sur la touche allumé/éteint (fig. 4).

4. Placer le récipient avec le lait sous la sortie du cappuccino.

5. Attendre que le voyant correspondant à la touche vapeur (fig. 16) s’allume. L’allumage de la lampe indique que la chaudière a atteint la température idéale pour produire de la vapeur. 6. Ouvrir le robinet vapeur pendant quelques secondes pour purger l’eau éventuellement présente dans le circuit. Refermer le robinet. 7. Plonger la sortie cappuccino dans le lait sur quelques millimetres (fig. 17) en veillant à ne pas plonger la ligne en relief sur la sortie (indiquée par la flèche de fig. 17). Tourner la manette dans le sens contraire aux aiguilles d’une montre, fig. 18 sur un demi-tour au moins. De la vapeur sort de l’arrivée cappuccino et donne un aspect crémeux au lait qui augmente de volume. Pour obtenir une mousse plus crémeuse, plonger la sortie cappuccino dans le lait et faire tourner le récipient avec des mouvements lents du bas vers le haut.

À la première utilisation de la machine, il faut laver tous les accessoires et les circuits internes en faisant au moins cinq cafés sans utiliser de café moulu.

COMMENT PRÉPARER UN EXPRESSO EN UTILISANT DES CAPSULES DOSETTES

1. Préchauffer la machine comme décrit au paragraphe “PRÉCHAUFFAGE DU GROUPE CAFÉ”, en s’assurant de laisser le porte-filtre accroché à la machine. Ceci permet d’obtenir un café plus chaud.

Nota Bene: utiliser des capsules dosettes qui répondent au standard ESE : ce dernier est indiqué 20

8. Quand le volume du lait aura doublé, plonger la sortie cappuccino en profondeur et continuer à chauffer le lait. Une fois la température souhaitée

(la valeur idéale est de 60ºC) et la mousse desirée atteintent, interrompre la sortie de vapeur en tournant la manette vapeur dans le sens des aiguilles d’une montre et presser à nouveau la touche vapeur. Pour éteindre la machine, appuyer sur la touche allumé/éteint (fig. 4) (Le voyant d’allumage s’éteint). 9. Verser la mousse de lait dans les tasses contenant le café expresso préparé précédemment. Le cappuccino est prêt : sucrer à volonté, et au besoin, saupoudrer la mousse avec un peu de chocolat en poudre. • •

le haut et en la tournant dans le sens contraire aux aiguilles d’une montre.

PRODUCTION D’EAU CHAUDE

1. Allumer la machine en appuyant sur la touche allumé/éteint (fig. 4). Attendre que le voyant OK s’allume (fig. 6).

2. Placer un récipient sous la sortie cappuccino. 3. Appuyer sur la touche arrivée (fig. 7) et simultanément tourner la manette vapeur dans le sens contraire aux aiguilles d’une montre (fig. 18) : l’eau chaude sortira de la sortie cappuccino. 4. Pour interrompre la sortie d’eau chaude, tourner dans le sens des aiguilles d’une montre la manette vapeur et appuyer à nouveau sur la touche arrivée (fig. 7). Nous conseillons une durée de 60 secondes.

Nota Bene : pour préparer plusieurs cappuccino, il faut d’abord préparer tous les cafés et seulement à la fin préparer le lait monté pour tous les cappuccino. pour repréparer du café après avoir fait monter le lait, il faut d’abord laisser refroidir la chaudière sinon le café sort brûlé.

Pour refroidir, placer un récipient sous les becs du porte-filtre (fig. 11), appuyer sur la touche vapeur et faire sortir l’eau jusqu’à ce que le voyant de la fonction vapeur s’éteigne : procéder ensuite à la préparation du café. Nous conseillons de faire sortir la vapeur pendant 60 secondes maximum et de ne pas faire monter le lait plus de 3 fois de suite.

NETTOYAGE Danger ! Avant toute opération de nettoyage des parties extérieures de l’appareil, éteindre la machine, détacher la fiche de la prise de courant et laisser refroidir la machine.

Nettoyage et maintenance du filtre Tous les 300 cafés et dans tous les cas, quand le café sort goutte à goutte du porte-filtre ou ne sort pas du tout, nettoyer le porte-filtre et les filtres pour le café moulu de la façon suivante : • Retirer le filtre du porte-filtre. • Dévisser le bouchon du filtre (fig. 22) dans le sens indiqué par la flèche marquée sur le bouchon. • Enlever le dispositif pour faire monter la crème du conteneur en le poussant du côté du bouchon. • Retirer le joint. • Rincer tous les composants et nettoyer soigneusement le filtre métallique avec de l’eau chaude en frottant avec une petite brosse (fig. 23). Contrôler que les orifices du filtre métallique ne soient pas bouchés, dans le cas contraire, les nettoyer avec une épingle (voir fig. 24). • Remonter le filtre et le joint sur le disque en plastique comme indiqué en figure 25. Veiller à insérer la pointe du disque en plastique dans le trou du joint indiquée par la flèche en fig. 25. • Insérer à nouveau l’ensemble obtenu dans le conteneur en acier du filtre (fig. 26), en veillant à ce que la pointe soit insérée dans l’orifice du support (voir flèche fig. 26). • Finalement, visser le bouchon. La garantie perd sa validité si le nettoyage indiqué précédemment n’est pas régulièrement effectué.

Attention: pour des raisons d’hygiène, nous recommandons de toujours nettoyer la machine à cappuccino après son utilisation.

Procéder de la façon suivante : 1. Faire sortir un peu de vapeur pendant quelques secondes (points 2, 5 et 6 du paragraphe précèdent) en tournant la manette vapeur (fig. 18). Cette opération permet à la machine à cappuccino de purger le lait éventuellement resté à l’intérieur. Éteindre la machine en appuyant sur la touche allumé/éteint 2. Avec une main, maintenir le tuyau de sortie cappuccino et avec l’autre, débloquer la sortie cappuccino en la tournant dans le sens des aiguilles d’une montre pour ensuite l’enlever vers le bas (fig. 19). 3. Retirer la buse vapeur du tuyau de sortie en la tirant vers le bas (fig. 20). 4. Laver soigneusement la sortie cappuccino et la buse vapeur avec de l’eau tiède. 5. Contrôler que les deux orifices indiqués par les flèches en fig. 21 ne soient pas bouchés. Si nécessaire, les nettoyer à l’aide d’une épingle. 6. Remonter la buse vapeur en l’insérant fortement vers le haut sur le tuyau vapeur. 7. Remonter la sortie cappuccino en la glissant vers

Nettoyage de la douche chaudière

Tous les 300 cafés environ, il faut nettoyer la douche de la chaudière expresso de la façon suivante : • S’assurer que la machine à café ne soit pas chaude 21

et que la fiche soit débranchée;

À l’aide d’un tournevis, dévisser la vis qui fixe la douche de la chaudière expresso (fig. 27) ; • Retirer la douche chaudière ; • Nettoyer la chaudière avec un chiffon humide (fig. 27); • Nettoyer soigneusement la douche avec de l’eau chaude en frottant avec une petite brosse. Contrôler que les orifices ne soient pas bouchés, dans le cas contraire, les nettoyer avec une épingle (fig. 24). • Rincer la douche sous le robinet en continuant à la frotter. • Remonter la douche de la chaudière en veillant à la placer correctement sur le joint. La garantie perd sa validité si le nettoyage indiqué précédemment n’est pas régulièrement effectué.

6. Pour éliminer les restes de la solution et de calcaire, bien rincer le réservoir et le remplir avec de l’eau propre (sans détartrant).

7. Appuyer sur la touche arrivée café (fig. 6) et faire sortir jusqu’à ce que le réservoir soit complètement vide ; 8. Répéter les opérations 6 et 7 une deuxième fois. Les réparations de la machine à café dues à des problèmes de calcaire ne seront pas couvertes par la garantie si le détartrage décrit ci-dessus n’a pas été régulièrement effectué.

éliminé avec les déchets urbains.

Il peut être remis aux centres de récolte différenciée prévus par les administrations municipales ou aux revendeurs qui offrent ce service. L’élimination séparée d’un appareil électrodomestique permet d’éviter de possibles répercussions négatives sur l’environnement et sur la santé dues à une élimination inadéquate et permet de récupérer les matériaux dont il est composé afin d’obtenir une économie d’énergie et de ressources importante. Pour souligner l’obligation d’éliminer séparément les appareils électrodomestiques, le produit porte la marque du conteneur de poubelle mobile barré.

Autres opérations de nettoyage

1. Ne pas utiliser de solvants ou de détergents abrasifs pour nettoyer la machine. Il suffira d’utiliser un chiffon humide et souple. 2. Nettoyer régulièrement la coupelle porte-filtre, les filtres, l’égouttoir et le réservoir de l’eau. Pour vider l’égouttoir, retirer la grille de support des tasses, éliminer l’eau et nettoyer l’égouttoir avec un chiffon : ensuite remonter l’égouttoir. Nettoyer le réservoir eau à l’aide d’un goupillon souple pour bien atteindre le fond. Danger ! Au cours du nettoyage, ne jamais plonger la machine dans l’eau : il s’agit d’un appareil électrique.

Caractéristiques techniques

Tension de secteur : Suivre la procédure suivante : 1. Remplir le réservoir avec la solution détartrante, obtenue en diluant le détartrant avec de l’eau selon les indications fournies sur l’emballage. 2. Appuyer sur la touche allumé/éteint et attendre que le voyant OK s’allume. 3. S’assurer que le porte-filtre ne soit pas accroché et placer un récipient sous la douche de la machine. 4. Appuyer sur l’interrupteur de sortie café et faire couler environ 1/4 de la solution contenue dans le réservoir : de temps en temps, tourner la manette vapeur et faire sortir un peu de solution, ensuite interrompre en appuyant à nouveau sur l’interrupteur et laisser agir la solution pendant 5 minutes environ. 5. Répéter le point 4 3 fois de suite jusqu’à vider complètement le réservoir.

• Les matériaux et les objets destinés au contact avec les produits alimentaires sont conformes aux prescriptions du règlement Européen 1935/2004.

Le café expresso est froid

Pompe très bruyante

La mousse du lait ne se forme pas au cours de la préparation du cappuccino
