DBHBS 92C LTD K - Hotte aspirante BAUKNECHT - Notice d'utilisation et mode d'emploi gratuit

Marque	Bauknecht
Modèle	DBHBS 92C LTD K
Type de produit	Hotte aspirante
Type d'installation	Recyclage (version filtrante uniquement)
Hauteur (réglable)	98 - 127,9 cm
Largeur	89,8 cm
Profondeur	45,48 cm
Diamètre du conduit d'évacuation	15 cm
Nombre de vitesses	4 (Silencieuse, Moyenne, Haute, Intensive)
Vitesse intensive	Durée de 5 minutes, retour automatique en vitesse haute
Éclairage	LED (remplacement par service agréé)
Type de commande	Touches sensitives
Filtre à graisse	Métallique, lavable au lave-vaisselle (nettoyage mensuel)
Filtre à charbon	Actif, remplacement tous les 5 ans (non lavable)
Indicateur saturation filtre à graisse	Oui (voyant clignotant)
Indicateur saturation filtre à charbon	Oui (voyant clignotant, activable)
Fonction arrêt automatique (temporisateur)	Oui (réglable selon la vitesse)
Fonction automatique haute température	Oui (capteur de température)
Sécurité	Arrêt automatique, protection contre surchauffe, débranchement avant entretien
Réparabilité	Pièces de rechange disponibles via service après-vente agréé

FOIRE AUX QUESTIONS - DBHBS 92C LTD K BAUKNECHT

Comment nettoyer le filtre à graisse ?

Le filtre à graisse métallique doit être nettoyé une fois par mois. Utilisez des détergents non agressifs, à la main ou au lave-vaisselle à basse température et cycle rapide. Pour démonter, tirez la poignée de décrochage à ressort.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif ne peut pas être lavé. Il doit être remplacé tous les 5 ans, ou plus tôt si l'indicateur de saturation clignote (si activé). Pour remplacer, débranchez la hotte, insérez le filtre cylindrique dans le support et fixez-le avec les vis fournies.

Comment activer l'indicateur de saturation du filtre à charbon ?

Avec la hotte arrêtée, appuyez et maintenez enfoncées simultanément les touches T2 et T3. D'abord, T3 clignote, puis T2 aussi pour confirmer l'activation. Pour désactiver, répétez l'opération.

Que faire si la hotte ne s'allume pas ?

Vérifiez qu'il n'y a pas de coupure de courant, qu'une vitesse a été sélectionnée et que le disjoncteur n'a pas sauté. Si le problème persiste, débranchez la hotte pendant 5 secondes puis rebranchez-la. Contactez le service après-vente si nécessaire.

Comment utiliser la vitesse intensive ?

Appuyez sur la touche T3 une fois pour la vitesse haute, puis à nouveau pour la vitesse intensive (LED T3 clignote). Elle dure environ 5 minutes, puis revient automatiquement en vitesse haute.

Comment régler l'arrêt automatique ?

Appuyez sur la touche T4 pour activer l'arrêt automatique. La durée dépend de la vitesse active : vitesse silencieuse 20 min, moyenne 15 min, haute 10 min.

Pourquoi la hotte s'arrête-t-elle toute seule ?

La hotte peut s'arrêter automatiquement si la température détectée par le capteur devient trop élevée (fonctionnement automatique). Elle redémarre quand la température baisse. Vérifiez aussi que le temporisateur n'est pas réglé.

Comment remplacer les lampes LED ?

Les lampes LED ne peuvent être remplacées que par un centre service agréé. Contactez le service après-vente pour obtenir les pièces de rechange adaptées.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 50 cm pour les cuisinières électriques et de 65 cm pour les cuisinières à gaz ou mixtes. Respectez les instructions du fabricant de la cuisinière si une distance plus grande est spécifiée.

La hotte peut-elle être utilisée en mode évacuation ?

Non, ce modèle est conçu uniquement pour une utilisation en version filtrante (recyclage). L'air est dégraissé et désodorisé avant d'être renvoyé dans la pièce. Un conduit d'évacuation n'est pas nécessaire.

MODE D'EMPLOI DBHBS 92C LTD K BAUKNECHT

• Avant tout entretien ou nettoyage du produit, débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; cela devrait se faire en conformité avec les instructions d'entretien. Le non-respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.
• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel. L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, il est déconseillé de l'utiliser. La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu. AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.
• Ne pas brancher l'appareil au réseau électrique avant que l'installation ne soit complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locaux.
• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, achetez le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

Attention!

• Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

Les enfants de moins de 3 ans ne doivent pas s'approcher de l'appareil. Sans la surveillance constante d'un adulte, garder l'appareil hors de la portée des enfants de moins de 8 ans.

ATTENTION : l'appareil ne peut être mis en marche par le biais d'un dispositif externe ou d'un système de commande à distance séparé. Cet appareil n'est pas destiné à un usage professionnel. Ne pas utiliser l'appareil à l'extérieur. Pour éviter le risque de lésions personnelles, l'appareil doit être déplacé et installé par deux ou plusieurs personnes. L'installation, comprenant éventuellement aussi les raccords pour l'alimentation hydrauliques (si prévus) et les branchements électriques, et les interventions de réparation doivent être effectués par un personnel qualifié.

Après avoir complété l'installation, conserver le matériel d'emballage (plastique, polystyrène, etc.) hors de la portée des enfants pour éviter le risque d'étouffement.

Ne jamais utiliser l'appareil pieds nus ou mouillés.

Ne jamais utiliser d'appareils de nettoyage à vapeur pour éviter le risque de choc électrique.

Comme indiqué par le symbole, le matériel d'emballage est 100 % recyclable.

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels; - des fermes; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; - des environnements du type chambre d'hôtes.

• Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne. • Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
• Avant d'installer l'appareil, vérifiez qu'il n'y a aucun composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.

La distance minimum entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention!

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Si le câble n'est pas équipé d'une fiche, branchez les fils selon le tableau suivant:

Tension principale et fréquence branchement des fils

Se référer à la valeur indiquée sur l'étiquette des caractéristiques à l'intérieur de la hotte.

Changement du câble d'alimentation

La hotte est pourvue d'un câble d'alimentation spécial ; en cas de détérioration du câble, en demander un neuf au service d'assistance technique.

Filtrante ou aspirante ?

Votre hotte est conçue pour être utilisée uniquement dans la version de filtrage

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Le système de filtration présente un filtre à charbon actif à haute performance.

Note: en raison de ses caractéristiques techniques, il est impossible d'utiliser la hotte dans le mode d'aspiration

Important ! Pour procéder à l'installation, il est nécessaire d'utiliser un tube de type flexible

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage supplémentaire basé sur charbon actif.

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Pour sélectionner les fonctions de la hotte, il suffit de toucher les commandes:

T1. Touche ON/OFF moteur d'aspiration T2. Touche de sélection vitesse (puissance) d'aspiration moyenne T3. Touche de sélection vitesse (puissance) d'aspiration haute et intensive

Appuyez une fois pour sélectionner la vitesse (puissance) d'aspiration haute (LED T3 ON);

Appuyez encore une fois pour sélectionner la vitesse (puissance) d'aspiration intensive (LED T3 clignotant).

Note: La vitesse (puissance) d'aspiration intensive a une durée d'environ 5 minutes, après cela la vitesse (puissance) d'aspiration haute est réglée automatiquement.

T4. Touche arrêt automatique (Temporisateur) et indicateur saturation filtre à charbon:

Arrêt automatique:

Appuyez sur cette touche pour régler l'arrêt automatique de la vitesse (puissance) d'aspiration active:

Vitesse (puissance) d'aspiration silencieuse: 20 minutes

Vitesse (puissance) d'aspiration moyenne: 15 minutes

Vitesse (puissance) d'aspiration haute: 10 minutes

Indicateur saturation filtre à charbon

Lorsque clignotant, effectuez la maintenance du filtre à charbon, si installé ; ensuite maintenez enfoncée la touche T1 pour la faire cesser de clignoter.

T5. Touche de sélection vitesse (puissance) d'aspiration "silencieuse" et indicateur saturation filtre à graisse

Note : lorsque clignotante, effectuez la maintenance du filtre à graisse ; ensuite, maintenez enfoncée la touche T1 pour la faire cesser de clignoter.

Touche ON/OFF éclairage

T2+T3+T4 clignotantes : fonctionnement automatique dans des conditions de température élevée (voir le paragraphe correspondant)

Activation indicateur de saturation du filtre à charbon

Cet indicateur est normalement désactivé. Pour l'activer, procédez comme suit:

Avec la hotte arrêtée, appuyez et maintenez enfoncées simultanément T2 et T3 : d'abord, T3 clignote, ensuite T2 aussi pour indiquer l'activation réussie.

Désactivation LED saturation filtre à charbon: répétez l'opération ci-dessus, d'abord T3 et T2 clignotent, ensuite T3 seulement pour indiquer la désactivation réussie.

Fonctionnement automatique dans des conditions de température élevée

La hotte est équipée d'un capteur qui détecte la température. Lorsque cela devient trop élevé, le capteur active automatiquement la vitesse (puissance) d'aspiration moyenne. La hotte est arrêtée lorsque la température détectée par le capteur est réduite de façon significative.

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Entretien des filtres anti-graisses

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Ce filtre a de meilleures performances qu'un filtre standard, en raison du couplage entre un filtre métallique fabriqué entièrement en acier, et un filtre à plusieurs couches de mailles métalliques.

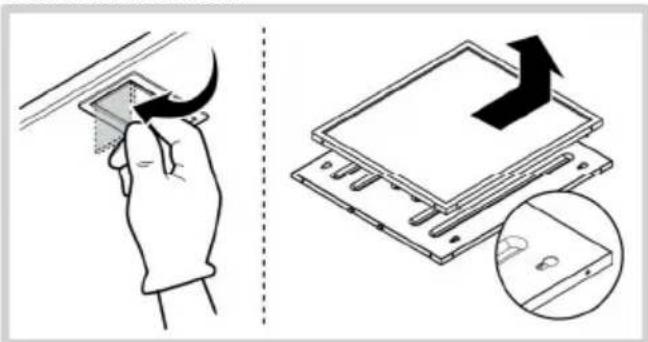

Pour démonter le filtre anti-graisse, tirer la poignée de décrochage à ressort.

Entretien des filtres au charbon

Retient les odeurs désagréables de cuisson.

La saturation du filtre à charbon actif a lieu après une utilisation plus ou moins prolongée, selon le type de cuisson et la régularité du nettoyage du filtre à graisse.

Dans tous les cas, vous devez remplacer la cartouche au moins tous les 5 ans.

Il ne peut pas être lavé ou régénéré

Pour obtenir d'excellentes performances d'aspiration, le filtre est plus grand que les filtres standard et est installé sur un support au-dessus de la hotte.

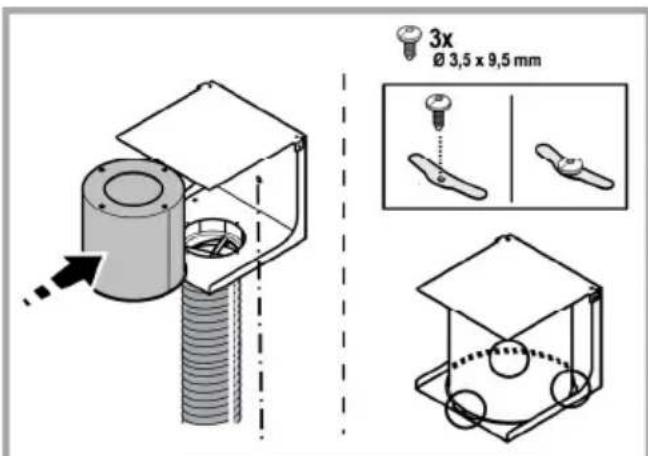

Installer ou remplacer le filtre au charbon

1. Débranchez la hotte de l'alimentation principale.
2. Insérez le filtre cylindrique à l'intérieur du support.
3. Fixez le filtre avec les vis et plaques fournies avec l'appareil. Inverser les étapes pour les enlever.

Remplacement des lampes

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LEDs garantissent un éclairage optimal, une durée jusqu'à 10 fois supérieure aux ampoules traditionnelles et permettent une épargne de 90% en énergie électrique.

Pour remplacer les lampes, contactez le centre service agréé pour pièces de rechange.

Élimination

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ■ présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31; EN/IEC 62233.
• Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérée(s) que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses.

Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Anomalies de fonctionnement

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

- Si la hotte ne fonctionne pas :

S'assurer:

• de l'absence de coupure de courant.
• qu'une vitesse a été sélectionnée.

- Si la hotte a un faible rendement :

S'assurer:

- que la vitesse du moteur sélectionnée est suffisante pour la quantité de fumée et de vapeurs libérées.

• que la cuisine est insuffisamment aérée pour assurer une prise d'air.
• que le filtre à charbon n'est pas usé (hotte en version filtrante).

- Si la hotte s'éteint durant son fonctionnement normal:

S'assurer:

• de l'absence de coupure de courant.
• que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

DONNÉES TECHNIQUES

Hauteur (cm)	Largeur (cm)	Profondeur (cm)	∅ de tube d'évacuation (cm)
980-1279 89,8	45,48		15

Éléments non fournis avec la hotte

Vous pouvez télécharger les consignes de sécurité, le manuel de l'utilisateur, la fiche produit et les données énergétiques en :

• Visitant notre site internet docs.bauknecht.eu
• Utilisant le Code QR
• Vous pouvez également contacter notre service après-vente (voir numéro de téléphone dans le livret de garantie). Lorsque vous contactez notre Service Après-vente, veuillez indiquer les codes visibles sur la plaque signalétique de l'appareil.
