CAR KIT CK-10 - Kit mains libres NOKIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit mains libres pour voiture
Caractéristiques techniques principales	Bluetooth 2.0, portée jusqu'à 10 mètres, compatibilité avec plusieurs appareils
Alimentation électrique	Alimentation par prise allume-cigare
Dimensions approximatives	120 x 60 x 30 mm
Poids	200 g
Compatibilités	Compatible avec la plupart des téléphones Bluetooth
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	12V (via prise allume-cigare)
Puissance	Non spécifiée
Fonctions principales	Appels mains libres, contrôle vocal, connexion multipoint
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, réparation limitée
Informations générales utiles	Installation facile, idéal pour une utilisation sécurisée en voiture

FOIRE AUX QUESTIONS - CAR KIT CK-10 NOKIA

Comment jumeler mon téléphone avec le kit main libre NOKIA CK-10 ?

Pour jumeler votre téléphone, activez le Bluetooth sur votre téléphone, puis mettez le kit CK-10 sous tension. Recherchez les appareils Bluetooth disponibles sur votre téléphone et sélectionnez 'NOKIA CK-10' pour établir la connexion.

Pourquoi mon kit NOKIA CK-10 ne s'allume-t-il pas ?

Vérifiez que le kit CK-10 est correctement connecté à l'alimentation. Assurez-vous que le câble d'alimentation est en bon état et que la source d'alimentation fonctionne.

Comment réinitialiser le kit main libre NOKIA CK-10 ?

Pour réinitialiser le kit CK-10, débranchez l'alimentation pendant 10 secondes, puis rebranchez-la. Cela réinitialisera le dispositif aux paramètres d'usine.

Le son est faible lors des appels, que puis-je faire ?

Vérifiez le volume du kit CK-10 ainsi que celui de votre téléphone. Assurez-vous que le microphone et le haut-parleur ne sont pas obstrués et que vous êtes à une distance appropriée du kit lors des appels.

Comment mettre à jour le firmware du kit NOKIA CK-10 ?

Le kit CK-10 ne prend pas en charge les mises à jour de firmware. Assurez-vous d'utiliser le dernier modèle de votre téléphone pour garantir la compatibilité.

Mon téléphone ne se connecte pas au kit CK-10, que faire ?

Vérifiez que le kit CK-10 est en mode de jumelage. Si le problème persiste, essayez de supprimer l'appareil du Bluetooth de votre téléphone et de le jumeler à nouveau.

Le kit NOKIA CK-10 fonctionne-t-il avec tous les téléphones ?

Le kit CK-10 est compatible avec de nombreux téléphones Bluetooth, mais il peut ne pas fonctionner avec certains modèles plus anciens. Consultez le manuel de votre téléphone pour plus d'informations sur la compatibilité.

Que faire si le microphone du kit NOKIA CK-10 ne fonctionne pas ?

Assurez-vous que le microphone n'est pas obstrué par des objets. Testez le kit CK-10 avec un autre téléphone pour déterminer si le problème vient du kit ou de votre téléphone.

MODE D'EMPLOI CAR KIT CK-10 NOKIA

Kit auto CK-10 Manuel d'utilisation

9233639 Edition 1

DECLARATION DE CONFORMITE

Nous, NOKIA CORPORATION, déclarés sous notre seule responsabilité la conformité du kit auto HF-7 aux dispositions de la directive europeenne 1999/5/CE. La déclaration de conformité peut être consultée à l'adresse suivante: http://www.nokia.com/phones/declaration_of_conformity/

Copyright © Nokia Corporation 2005. Tous droits réservés.

La reproduction, le transfert, la distribution ou le stockage d'une partie ou de la totalité du contenu de ce document, sousquelque forme que ce soit, sans l'autorisation écrite préalable de Nokia est interdite.

Nokia, Nokia Connecting People et Pop-Port sont des marques commerciales ou des marques déposées de Nokia Corporation. Les autres noms de produits et de sociétés mentionnées dans ce document peuvent être des marques commerciales ou des noms de marques de leurs détenteurs respectifs. Nokia applique une méthode de développement continu. Par consécut, Nokia se reserve le droit d'apporter des

changements et des améliorations à tout produit décrit dans ce document, sans aucun préavis. Nokia ne peut enaucun cas être tenue pour responsable de toute perte de données ou de revenu, ainsi que de tout dommage particulier, incident, consécutif ou indirect. Le contenu de ce document est fourni "en l'etat". A l'exception des lois obligatoires applicables, aucune garantie sousquelque forme que ce soit, explicite ou implicite, y compris, mais sans s'y limiter, les garanties implicites d'aptitude à la commercialisation et d'adéquation à un usage particulier, n'est accordée quant à la précision, à la fiabilité ou au contenu du document. Nokia se réserves le droit de réviser ce document ou de le retarder à n'imprime quel moment sans préavis.

Pour vous assurer de la disponibilité des produits, qui peut varier en fonction des régions, contactez votre revendeur Nokia le plus proche.

Contrôles à l'exportation

Ce produit peut composer des éléments, une technologie ou un logiciel soumis à la reglementation en vigueur en matière d'exportation aux Etats-Unis et en dehors. Le détournement de la législation en vigueur est strictement interidit.

Veuillez dire ces instructions simples. Il peut être dangereux voir il'égal de ne pas respecter ces règles. Vous trouvez de plus amples informations dans ce manuel d'utilisation.

LA SECURITE ROUTIERE AVANT TOUT

Respectez toutes les réglementations locales. Gardez toujours les mains libres lorsque vous étés au volant d'une voiture. Notre préoccupation première pendant la conduite doit être la sécurité sur la route.

INSTALLATION ET REPARATION PAR LE PERSONNEL HABILITE

Seul le personnel qualifié est habilité à installer ou réparer ce produit.

REEMPLACEMENT DES FUSIBLES

Remplacez les fusibles endommagés par des fusibles de type et de taille identiques à ceux d'origine. N'utilise jamais de fusibles d'un indice supérieur!

ACCESSIONS

N'utilise que des accessoires agrés. Ne connectez pas de produits incompatibles.

Précautions d'utilisation et maintenance

Votre apparéil est un produit de conception et d'élaboration de haute technologie et doit être manipulé avec précaution. Les suggestions suivantes vous permettront de maintainir la couverture de votre garantie.

• N'essayez pas d'ouvoir l'appareil autrement que selon les instructions de ce manuel.
• N'utilise pas de produits chimiques durs, de solvants ou de détergents puissants pour nettoyer l'appareil.
• Ne peignez pas l'appareil. La peinture risque d'encrasser ses composants et d'en empêcher le fonctionnement correct.

Les recommendations ci-dessus s'appliquent à votre kit auto ainsi qu'à tout autre accessoire. Si l'un d'eux ne fonctionne pas correctement, portez-le au service de maintenance habilité le plus proche.

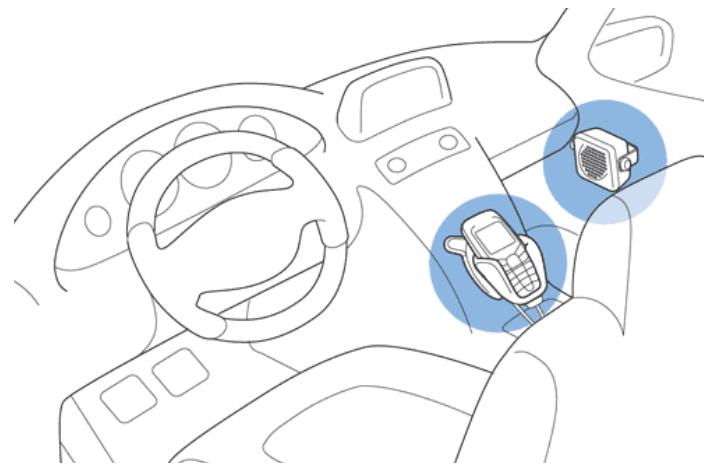

Installation du kit auto dans l'habitacle

Le kit auto Nokia CK-10 a été créé pour une installation dans des vehicules à moteur. Vous pouvez utiliser votre téléphone mobile en mode mains libres et recharger sa batterie. Le kit auto, constitué de l'unité mains libres et d'un microphone, est extrémement compact. Son installation est rapide et facile. Il suffit de connecter le cable d'alimentation, le haut-parleur et l'une des extrémités du cable de système à l'unité mains libres.

1. Prise en main

■ Présentation

Vous trouvez ci-dessous une liste des composants (1-7) du kit auto ainsi que des accessoires (8-12) disponibles en option pour etendre votre kit auto.

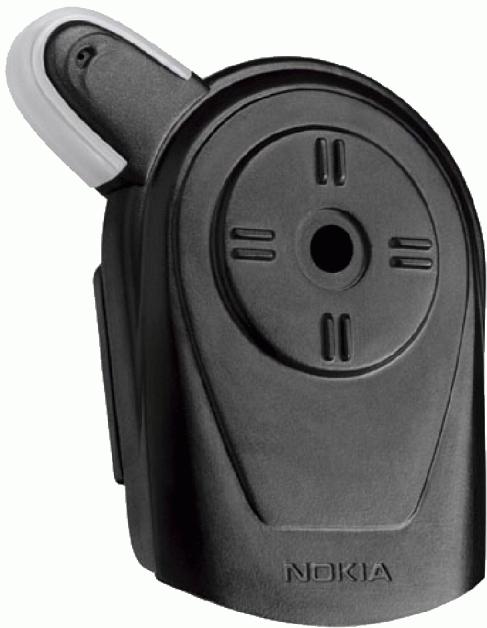

1. Unité mains libres HF-7 avec microphone intégré
2. Plaque de fixation HH-8 pour l'installation de l'unité mains libres
3. Haut-parleur SP-3
4. Câble de système CA-46 pour la connexion d'un support compatible à l'unité mains libres
5. Câble de système CA-47 pour la connexion directe d'un téléphone mobile compatible à l'unité mains libres
6. Câble d'alimentation CA-60P pour la connexion de l'unité mains libres à la batterie 12 V du vehicule
7. Rotule HH-9 pour l'installation d'un coupleur d'antenna AD-14, AXF-13L ou AXF-15S
8. Microphone compatible supplémentaire (par exemple, microphone MP-2) pour une installation dans le vehicule (en option)

9. Coupleur d'antenne pour la connexion d'une antenne externe lors de l'utilisation d'un support (en option)

10. Support actif pour la connexion d'un téléphone mobile compatible (vendu séparément)

11. Support passif pour l'installation d'un téléphone mobile compatible (vendu séparément)
12. Antenne GSM (en option)

Gardez les composants de petite taille hors de portée des enfants.

Configuration

Le kit auto CK-10 peut être installé de différentes façon. Les figures suivantes illustrent les principaux modes d'installation. Avant de procéder à l'installation, consultez un technicien pour en savoir plus sur la configuration répondant le mistrix à vos besoins.

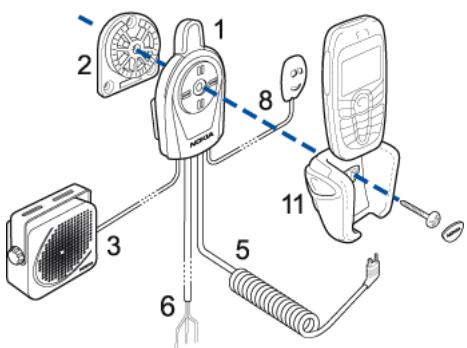

Kit auto avec support passit

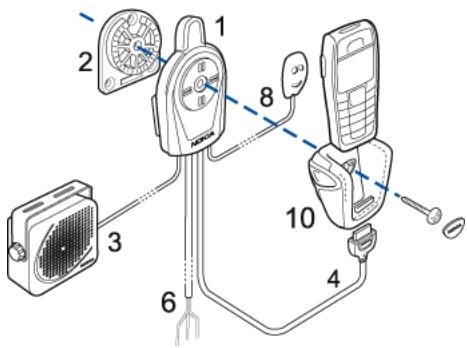

Kit auto avec support actif

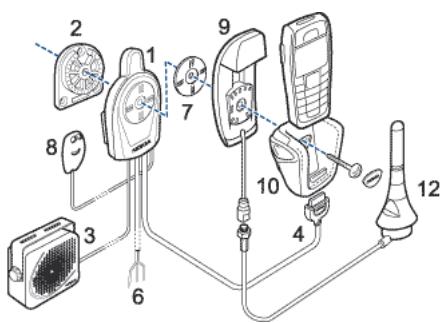

Kit auto avec coupleur d'antenne séparé et antennne externe

Utilisation des accessoires

Vérifiez que seuls des produits compatibles sont connectés à votre kit auto. Avant de partager à l'installation, consultez un technicien pour en savoir plus sur les accessoires répondant le moyen à vos besoin.

L'unité mains libres HF-7 est équipée d'un microphone intégré de haute qualité. Si nécessaire, vous pouvez également connecter un microphone externe (par exemple, un microphone MP-2) au kit auto.

Remarque: L'utilisation d'un microphone autre que celui fourni avec le kit auto CK-10 risque d'avoir une incidence sur la qualité de transmission.

Support (passif/comp. 11, actif/comp. 10)

Pour pouvoir connecter un téléphone mobile compatible à l'unité mains libres, vous doivent utiliser un support (non inclus dans le coffret de vente). Differents supports sont disponibles selon les modèles de téléphones.

Coupleur d'antenne (composant 9)

Vous pouvez installer un coupleur d'antenne séparé (non inclus dans le coffret de vente) afin de connecter une antenne externe. Différents coupleurs d'antenne sont disponibles pour les téléphones mobiles et les supports. Un coupleur d'antenne peut améliorer la réception du téléphone mobile à l'intérieur du vehicule.

Vérifiez la compatibilité des coupleurs auprès du constructeur.

Une antenné GSM compatible (non incluse dans le coffret de vente) permet d'optimiser les connexions sans fil. Pour pouvoir utiliser une antenné externe, vous doivent disposer d'un coupleur d'antenna et/ou d'un support compatible (vendus séparément).

Remarque: Si vous avez installé une antenné externe, n'oubliez pas que pour respecter la reglementation en matière d'exposition aux fréquences radioélectriques visant les équipements mobiles de transmission par fréquences radioélectriques, il est indispensable de dévelopir une distance minimum de 20 cm entre l'antenne et toute personne.

2. Installation

■ Informations relatives à la sécurité

Lors de l'installation du kit auto, respectez les directives de base relatives à la sécurité qui sont indiquées ci-après.

• Notez également que les instructions contenues dans ce manuel d'installation constituent des règles générales qui s'appliquent à l'installation du kit auto CK-10 dans une automobile. En raison de la large gamme de types et de modèles de vehicules disponibles, ce guide ne peut pas prendre en compte les spécificités techniques de chaque vehicule particulier. Contactez le constructeur de votre vehicule pour en savoir plus sur ce dernier.
  Assurez-vous que le contact de votre vehicule est eteint et debranchez la batterie du vehicule avant de proceder à l'installation. Veillez a ce que celle-ci ne puisse pas etre reconnectctee par inadventance.
• Les systèmes automobiles modernes comprend des ordinateurs de bord dans lesquels sont enregistrés les principaux paramètres du vehicule. Une déconnexion incorrecte de la batterie du vehicule risque d'occasionner une perte de données, nécessitant des efforts importants de réinitialisation du système. En cas de doute, contactez votre concessionnaire avant toute installation.
• Le support doit être fixé sur l'unité mains libres dans l'habitacle, à un emplacement où il est clairément visible pour l'utilisateur et ne gène pas

le contrôle ou la conduite du vehicule. Le clavier doit être facilement accessible par l'utilisateur.

• Tout équipement doit être installé de façon à ne pas générer la conduite du vehicule. Veillez à ne pas endommager la direction ou les freins ou tout autre système essentiel pour le fonctionnement correct du vehicule lors de l'installation de l'équipment du kit auto. Assurez-vous que le déploiement de l'airbag n'est pasentré de quelque manière que ce soit.
• Ne fumez pas lorsque vous travailliez sur un vehicule. Assurez-vous qu'il n'y a aucune source de chaleur ni aucune flamme à proximé du vehicule.
• Les signaux de fréquences radioélectriques peuvent affecter les systèmes électroniques mal installés ou insuffisamment protégés dans les vehicules, par exemple, les systèmes électroniques à injection, de freinage antidérapant, de régulation de vitesse ou les systèmes à airbag. Si vous observez le moindre dysfonctionnement ou changement dans le fonctionnement de l'un de ces systèmes, contactez votre concessionnaire.
• Le kit auto ne doit pas etre installé à un emplacement ou il serait susceptible de heurter la tete du conducteur.
• Ne connectez pas l'équipment du kit auto aux lignes de tension élevé du système d'allumage.
• Veillez à ne pas endommager les circuits électriques, d'alimentation en carburant ou de freinage, ainsi que le système de sécurité du vehicule pendant l'installation.
• Vérifiez que les câbles ne subissent aucune contrainte mécanique. Ne les placez pas sous les sièges ou contre des bords tranchants.

■ Installation du kit auto

Reportez-vous aux instructions de la page 5 pour obtenir un exemple d'installation de l'équipement du kit auto.

Vou des devez également installer un support (vendu séparation) compatible avec le téléphone mobile que vous avez l'intention d'utiliser. Si vous souhaitez installer une antenné externe (vendue séparation), vous devez dispose d'un coupleur d'antenne compatible avec le support utilisé ou d'un support équipé d'un coupleur d'antenne.

Installez l'unité mains libres de manière à ce qu'elle n'entrave pas l'arrivée d'air et voirlez à ce qu'elle soit bien fixée et soumise à un minimum de vibrations. Pour l'installer, fixez la plaque de fixation fournie avec le kit auto, puis fixez l'unité mains libres à l'aide de la vis la reliant au support.

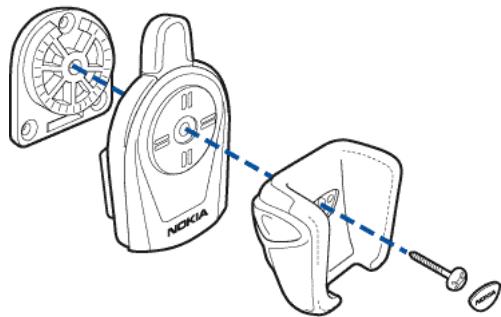

Installation de l'unité mains libres (exemple)

Lors de l'installation du coupler d'antenne AD-14, AXF-13L ou AXF-15S, place la rotule HH-9 entre le coupler et la plaque de fixation.

Enfin, insérez le capot portant le logo Nokia dans l'emplacement prévu à cet effet et appuyez dessus pour le fixer.

Fixez le support au tableau de bord ou à tout autre emplacement de l'habitacle où il est clairement visible pour l'utilisateur. Le clavier du téléphone mobile doit être facilement accessible par l'utilisateur.

Installation du microphone

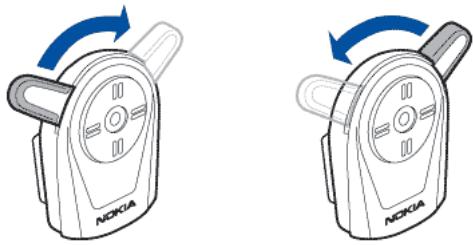

Installez le microphone intégré de manière à ce qu'il soit orienté vers la bouche de l'utilisateur: pour cela, desserrez la vis de fixation et tournez doucement le microphone dans la direction désirée. Lorsqu'il est positionné correctement, reisserrez la vis.

Haut-parleur SP-3

Pour garantir uneonne qualite acoustique,installez le haut-parleur de facon a ce qu'il soit oriente vers l'utilisateur. Il est recommendedeinstaller le haut-parleur à une distance minimum de 1 metre du microphone afin d'eviter le retour.

Si vous souhaitez utiliser le haut-parleur installé dans votre vehicule avec le kit auto pour la sortie audio, contactez votre technician de maintenance.

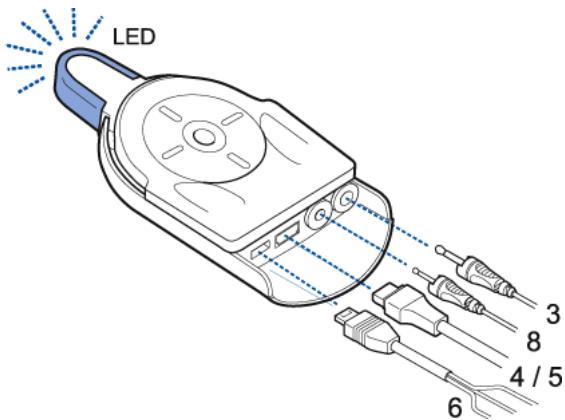

Connexion des cables à l'unité mains libres HF-7

Cable d'alimentation CA-60P

Branchez le cable d'alimentation dans le port correspondant de l'unité mains libres. Les fils qui constituent le faisceau de cables doivent être connectés conformément au schéma de câblage.

1. Connectez le fil noir à la prise de terre du vehicule (GND).
2. Connectez le fil jaune au connecteur MUTE de l'autoradio. Lorsque vous acceptez un appel, le kit auto fait basculer la ligne jaune (MUTE) sur la terre, ce qui coupe l'autoradio. A la fin de l' appel, la ligne jaune est séparée de la terre et l'autoradio fonctionné à nouveau.

Si l'autoradio ne dispose pas d'un tel connecteur, cette ligne peut rester non connectée. Dans ce cas, votre autoradio n'est pas coupé automatiquement pendant un appel.

Voussouspoucezinstallerunrelais supplémentaire pour basculer l'unité mains libres sur les haut-parleurs du vehicule à l'aide de la ligne jaune.

1. A l'aide du fusible 2 A fourni (terminal 15, cable de contact IGNS), connectez le fil rouge à une ligne 12V contrôlee par la clé de contact. Lorsque vous allumez le contact de votre vehicule, vous mettez automatiquement sous tension le kit auto. Lorsque vous éteignez le contact, vous le désactivez. Notez que ces opérations n'entrainent pas automatiquement la mise sous ou hors tension du téléphone mobile placé dans le support.

Certaines vehicules ne fonctionnent pas de cette maniere. Le kit auto peut alors etre connecte à la borne positive de la batterie 12 V du vehicule a l'aide du fusible 2 A fourni. Dans ce cas, il reste activé tant que le téléphone mobile se trouve dans le support.

Remarque: Remplacez les fusibles endommagés par des fusibles de type et de taille identiques à ceux d'origine. N'utilise jamais de fusibles d'un indice supérieur.

Câbles de système CA-46 et CA-47

Deux câbles de système sont fournis pour la connexion de l'unité mains libres à un téléphone mobile compatible; utilisez l'un ou l'autre selon que le kit auto est utilisé avec un support ou connecté directement au téléphone mobile.

Connectez le cable de système CA-46 aux supports actifs avec un connecteur Pop-Port™ et le cable de système CA-47 aux supports passifs.

Test de fonctionnement

Une fois vous kit auto installé, vous devez vérifier s'il fonctionne correctement. Lors du test de fonctionnement de votre équipement, vérifie également qu'il a été installé de façon à ne pas:gérer la conduite du vehicule.

3. Utilisation

Pourmettrelekitauto sous ouhors tension,tournezlaclédecontact.Si un telephone mobile se trouvedsans le support et est connecté au kit auto,levoyant situésurle microphoneintegresaillume,indiquantquelekitautoestactivé. Levoyant s'eteint lorsquevos déconnectezletelephone mobile.

Si le kit auto est connecté directement à la batterie du vehicule (c'est-à-dire sans connexion à une ligne 12 V contrôleé par la clé de contact), inséréz un téléphone mobile compatible dans le support pour l'activer. Retirez le téléphone mobile pour le désactiver (dériviez le type d'installation).

Remarque: Pour des raisons de sécurité et pour empêcher la décharge accidentelle de la batterie du vehicule, ne laissez pas votre téléphone mobile dans le support lorsque vous quittez le vehicule.

Si vous utilisez un support pouvant etre connecte a un cable de système, placez le téléphone mobile dans le support. S'il est impossible de connecter un cable au support, branche zle cable de système au téléphone.

Retirez le téléphone du support pour arreter le mode mains libres. Si nécessaire, commencez par déconnecter le cable du téléphone.

Voutrouvez des informations sur l'utilisation des différentes fonctions du téléphone mobile dans le manuel d'utilisation correspondant.
