HBVS985TX - Hotte aspirante HOOVER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Hoover
Modèle	HBVS985TX
Distance minimale au-dessus de la table de cuisson	65 cm
Distance maximale au-dessus de la table de cuisson	75 cm
Diamètre du conduit d'évacuation	150 mm
Nombre de vitesses	3 + booster
Éclairage	LED, max 1,5 W
Filtre à graisse	Lavable, nettoyage mensuel recommandé
Filtre à charbon actif (recyclage)	Remplacement annuel
Alimentation électrique	220-240 V, 50 Hz
Classe de protection	Classe I (mise à la terre)
Usage	Domestique
Matériaux	Acier inoxydable, verre
Fonctions	3 vitesses, booster, éclairage, minuterie
Installation	Évacuation externe ou recyclage (avec filtre charbon)

FOIRE AUX QUESTIONS - HBVS985TX HOOVER

Quelle est la hauteur d'installation recommandée entre la hotte et la table de cuisson ?

La distance doit être comprise entre 65 et 75 cm pour un fonctionnement optimal.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être nettoyé tous les mois avec un produit ménager doux ou au lave-vaisselle. Un filtre encrassé peut réduire l'aspiration et présenter un risque d'incendie.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé au moins une fois par an, ou plus souvent selon l'utilisation. Il est nécessaire uniquement en mode recyclage (sans évacuation extérieure).

Comment remplacer l'ampoule LED ?

Dévissez la plaque de verre, débranchez le connecteur, puis remplacez l'ensemble ampoule, douille et câble (LED max 1,5W). Remontez dans l'ordre inverse. Il est impossible de remplacer l'ampoule seule.

Pourquoi ma hotte vibre-t-elle ?

Les causes possibles sont : turbine coincée, moteur mal fixé ou installation incorrecte. Éteignez l'appareil et contactez un professionnel.

Pourquoi l'aspiration est-elle faible ?

Vérifiez la distance entre la hotte et la table de cuisson (doit être entre 65 et 75 cm), et nettoyez le filtre à graisse. Un filtre à charbon encrassé peut aussi réduire l'aspiration.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage avec un filtre à charbon actif installé. Dans ce cas, le conduit d'évacuation n'est pas nécessaire.

La hotte fait-elle du bruit ?

Le niveau sonore est modéré grâce au ventilateur centrifuge et aux matériaux de qualité. Un bruit anormal peut indiquer un problème mécanique.

Comment régler la minuterie ?

Maintenez la touche Light/Timer enfoncée 2-3 secondes pour activer le minuteur rapide (5 secondes). Pour annuler, appuyez à nouveau sur la touche ou sur le bouton ON/OFF.

Que faire si la lumière ne s'allume pas ?

Vérifiez que l'ampoule n'est pas grillée et remplacez-la si nécessaire. Assurez-vous également que le cordon d'alimentation est branché et que la hotte est sous tension.

MODE D'EMPLOI HBVS985TX HOOVER

Conseils pour la sécurité 17

Cahier des charges 18

Description des composants 25

Fonctionnement 26

Entretien 26

Dépannage 27

Service après-vente 28

Protection de l'environnement 29

Ce manuel d'instructions est conçu pour vous fournir toutes les instructions requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de lire attentivement ce manuel avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité avec un design épuré. Equipé d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, il fournit également une puissance d'aspiration forte, un fonctionnement avec un bruit modéré, un filtre à graisse et un montage facile.

En plaçant le marquage CE sur ce produit, nous déclarons, sous notre propre responsabilité, le respect de tous les exigences de sécurité européenne, de santé et d'exigences environnementales énoncées dans la législation pour ce produit.

Avertissement de sécurité

• Ne pas laisser d'enfants utiliser l'appareil
• Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas être utilisée pour les barbecues, les rôtisseries ou toutes autres activités
• La hotte et ses filtres doivent être nettoyés régulièrement pour en garantir un bon état de fonctionnement
• Respecter les consignes de ce manuel pour le nettoyage de la hotte afin d’empêcher tout risque d’incendie
• Merci de garder une ventilation dans la cuisine
• Avant de connecter cet appareil, contrôlez que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplacé par une personne qualifiée.
• Il doit y avoir une ventilation adéquate de la pièce quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou d'autres combustibles
• l'air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils utilisant le gaz ou d'autres combustibles

- La réglementation concernant le rejet de l'air doit être satisfaite

- Cet appareil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance sur l'utilisation du produit, à moins qu'elles ne soient surveillées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité

- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

- Ne pas faire flamber sous la hotte

- La hotte n'est pas destinée à être installée au-dessus d'une plaque de cuisson ayant plus de quatre foyers de cuisson

- Cette hotte ne peut être branchée que sur une prise reliée à la terre. En cas de doute, demandez conseil à un ingénieur qualifié.

- Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

Liste d'accessoires pour l'installation

Caracté risriques	Visuels	Qty
Base		1
Cheminé e haute		1
Cheminé e basse		1
Support de la cheminé e basse		1
Support de la cheminé e haute		1
Fixation murale		1
φ8 chevilles φ8×φ6 blanches		9
Vis ST4.0×30		9
φ7.2 Vis ST4.0×8		2

Installation (évacuation externe)

Si vous avez une évacuation vers l'extérieur, la hotte pourra être installée comme suit au moyen d'un conduit d'extraction (émail, aluminium, tuyau flexible et non inflammable avec un diamètre intérieur de 150mm).

1. Avant l'installation, éteindre et débrancher l'appareil.

1. La hotte doit être placée à une distance comprise entre 65 et 75 cm au-dessus de la table de cuisson pour un meilleur résultat.

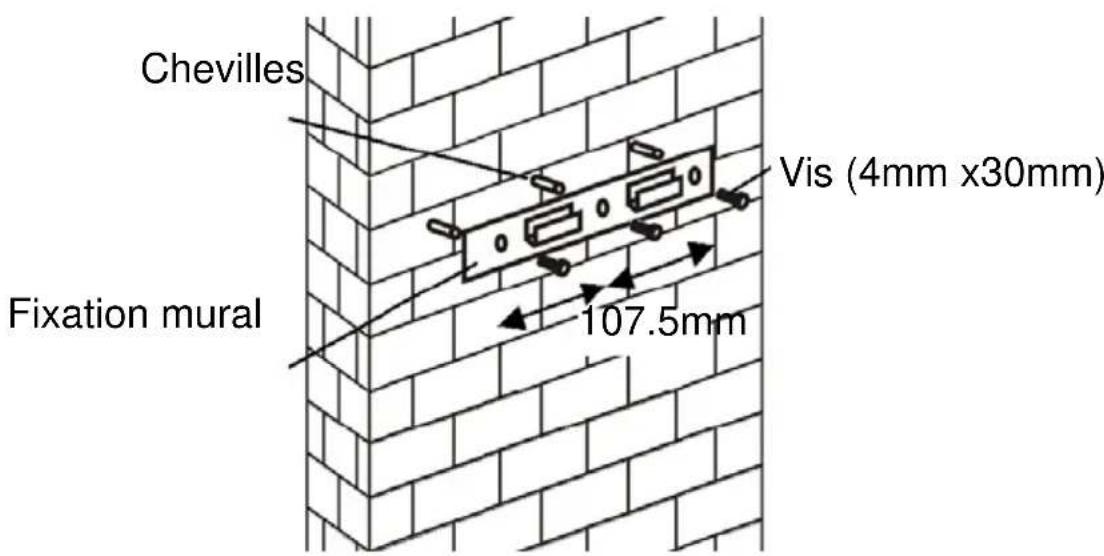

1. Percer 3 trous de 8mm x pour fixer le support. Visser et serrer le support sur le mur avec les vis fournies.

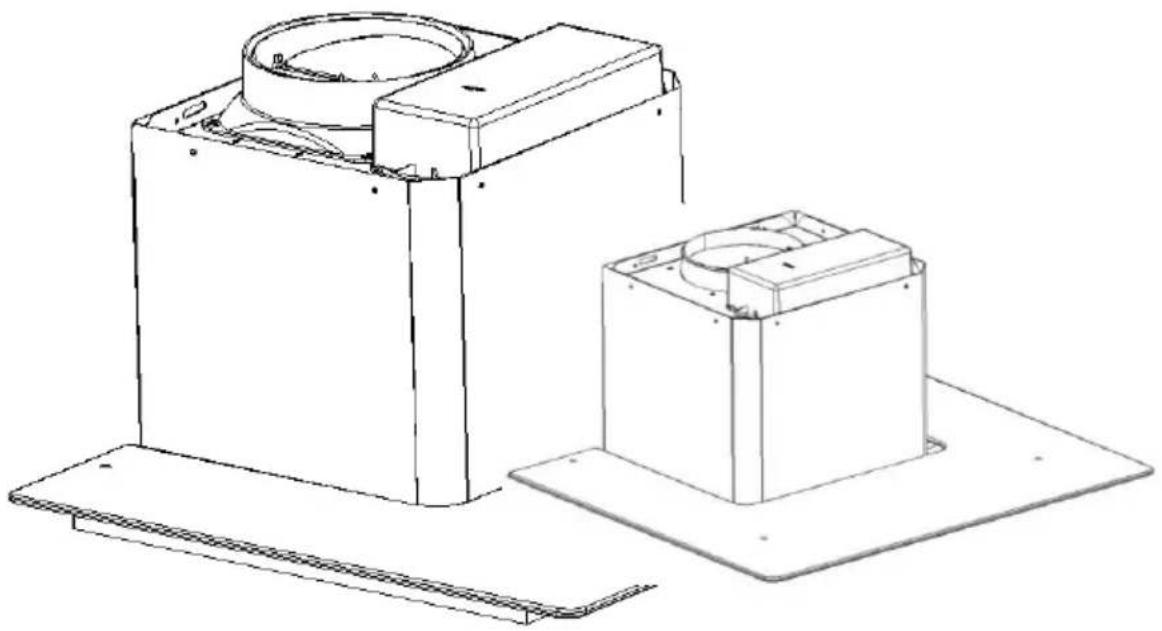

1. Soulever la hotte et fixer la sur la fixation murale.

1. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, le tuyau d'échappement est à fixer sur le clapet anti-retour comme indiqué ci-dessous

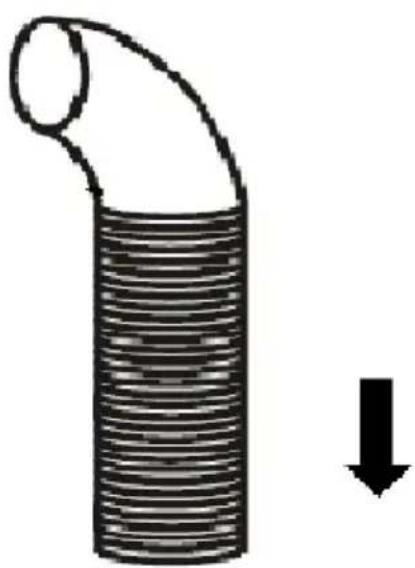

Tuyau d'évacuation

i Placer correctement le verre sur le dessus de la hotte ii Fixer les 4 vis avec la rondelle. Afin d'éviter que le verre se fissure, il est recommandé de ne pas serrer les vis trop fortement.

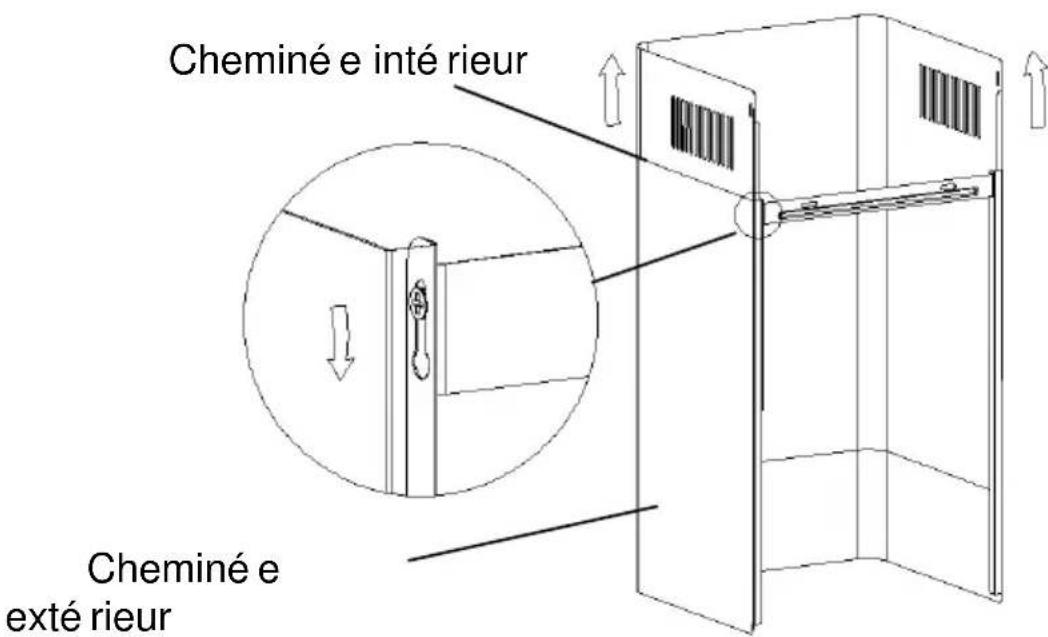

i Mettre la cheminée intérieur dans la cheminée extérieur. Puis, faire glisser la cheminée intérieure vers le haut. Ajuster pour atteindre la hauteur souhaitée.

ii faire glisser la cheminée pour ajuster la hauteur de la cheminée. Quand la hauteur souhaitée est atteinte, puis accrocher le support de fixation avec les vis comme la photo ci-dessous.

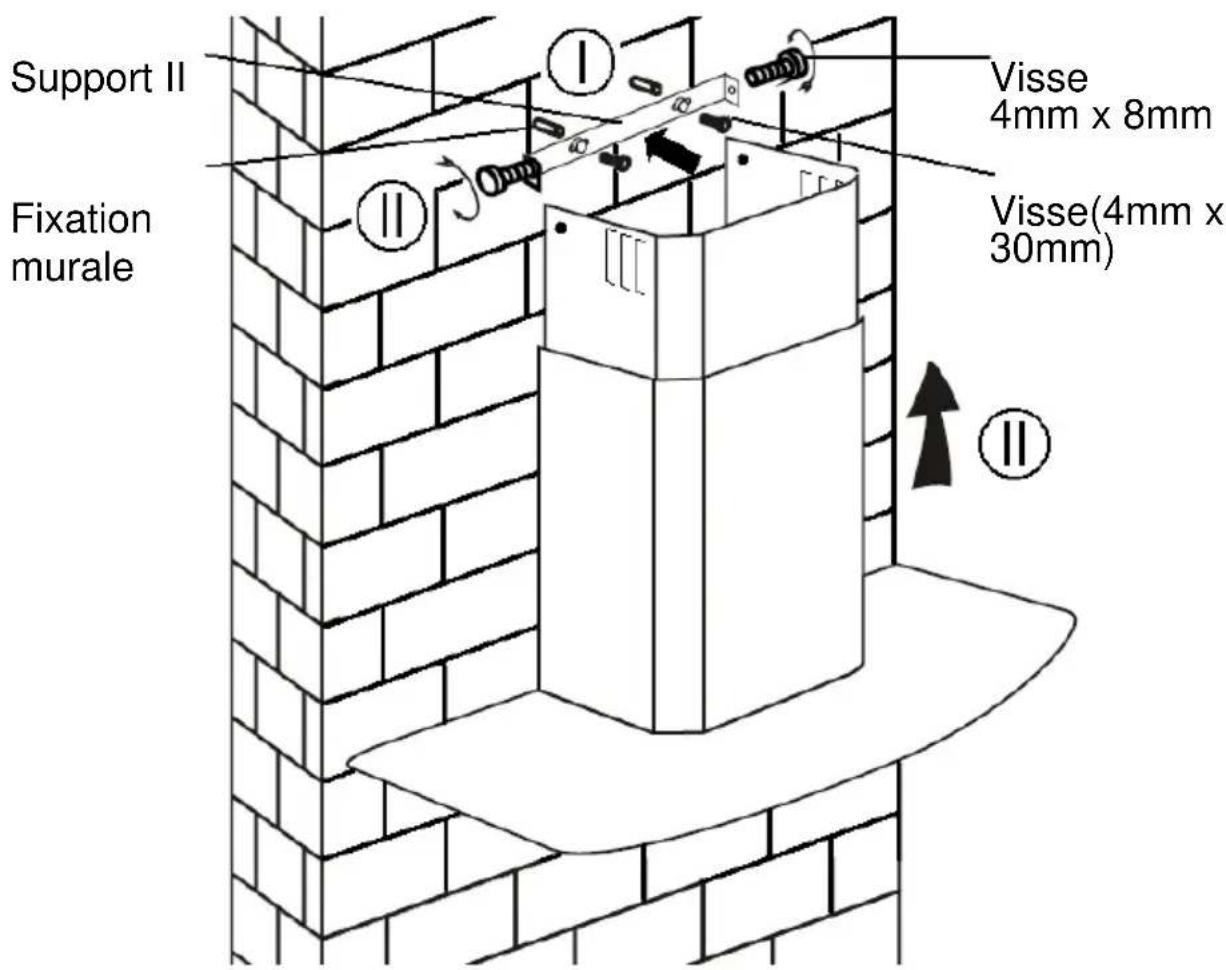

1. Percez deux trous de 8mm pour fixer le support n° 2. Vissez et maintenez le support sur le mur à l'aide de deux visses adaptées.
2. Assemblez la hotte sur le support et fixez-la avec deux visses.

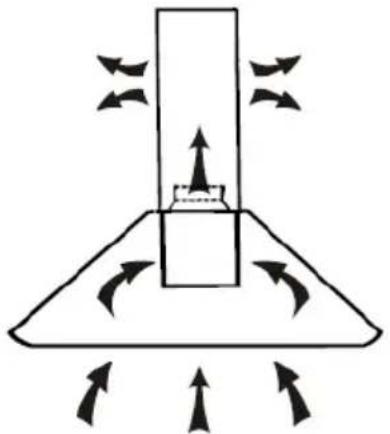

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est identique à celle expliquée dans la section « Installation en évacuation externe ».

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Pour installer le filtre à charbon actif, retirez dans un premier temps le filtre à graisse. Appuyez sur le système d'ouverture de la grille et tirez-la vers le bas.

Positionnez le filtre à charbon actif dans le bloc et tournez-le dans le sens des aiguilles d'une montre. Faites pareil de l'autre côté.

Assurez-vous que le filtre est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif est enclenché, la force d'aspiration baisse.

Description du bandeau de commande

Bouton vitesse minimale

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faites mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire

Cette vitesse est idéale pour une cuisson standard.

Bouton vitesse maximale 3

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Bouton d'éclairage

Bouton on / OFF

Appuyer 1-2 secondes pour allumer / éteindre la hotte.

Bouton vitesse minimale 1

Utilisé pour la ventilation de la cuisine. Elle est adaptée si vous faites mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire 2

Cette vitesse est idéale pour une cuisson standard.

Bouton vitesse maximale 3

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Bouton d'éclairage/ minuteur

Appui court sur la lumière / bouton de la minuterie (1 seconde) pour allumer ou éteindre la lumière.

Rapid minuteur

Maintenez la touche Light / timer pendant 2-3 secondes pour allumer le programmateur rapide.

Le bouton de vitesse de travail deviendra clignoter, la fonction Quick Timer va durer pendant 5 secondes.

Lorsque le compte à rebours fini, il y aura des sons » de bips » pour 5 secondes.

Pour annuler la minuterie rapide, appuyez sur le bouton de la minuterie ou appuyez sur le bouton ON / OFF.

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Mode VEILLE

Après brancher, tout l'éclairage, le système en mode veille.

1 Touche basse vitesse

Ce qui ne font pas beaucoup de vapeur d'eau de cuisson.

2 Bouton medium speed

Vitesse Airflow de ventilation est idéale pour la cuisson en fonctionnement standard.

3 Touche haut débit

Lorsque la haute densité de la fumée ou de la vapeur produite, appuyez sur la touche haut-débit Haut efficace pour Ventilation.

Bouton booster

Appuyez sur ce bouton pour entrer dans la plus haute vitesse et pour éteindre le moteur.

Maintenance

Avant de nettoyer votre hotte, débranchez la prise de courant.

1. Nettoyage régulier

Utilisez un chiffon doux humide avec un produit nettoyant. N'utilisez jamais d'éponge du côté grattant, de produit chimique ou n'importe quel autre matériel abrasif pour nettoyer votre hotte.

2. Nettoyage mensuel pour le filtre à graisse

Important : nettoyer le filtre à graisse tous les mois évite des risques d'incendie.

Le filtre à graisse absorbe les graisses, les fumées et la poussière... ce qui affecte directement la puissance d'aspiration de la hotte. Non nettoyé, les résidus de graisse (potentiellement inflammables) peuvent saturer le filtre à graisse. Nettoyez-le avec un produit ménager.

3. Nettoyage annuel pour les filtres à charbon actif

Ce nettoyage s'applique uniquement aux hottes qui fonctionnent en recyclage (non en évacuation externe).

Ces filtres absorbent les odeurs et doivent être remplacés au minimum une fois par an, selon la fréquence d'utilisation de la hotte.

4. Remplacer une ampoule

Retirez les vis sur la vitre, et enlevez-la. Trouvez l'ampoule qui doit être remplacée, vous la trouverez placée à l'intérieur de la base de la hotte.

Débranchez la connexion, retirez les douilles et le câble de la hotte. Important : il est impossible de remplacer les ampoules individuellement, il faut donc se procurer les ampoules, les douilles

et le câble en même temps. (LEDs : Max 1,5W)

Replacez les ampoules et les douilles de façon identique. Puis reconnectez le câble d'alimentation de la lumière.

Remettez la plaque en verre en place et vissez-la. Assurez-vous que les visses sont bien serrées.

Dé pannage

Erreur	Cause	Solution
Lumiè re allumé e mais aucune ventilation	La turbine de ventilateur est coincé e	Eteignez l'appareil et faî tes intervenir un professionnel pour la ré paration
	Le moteur est endommagé
Aucune lumière re, aucune ventilation	L'ampoule est grillée	Remplacez l'ampoule avec le bon modèle le
	Cordon d'alimentation dé branché	Rebranchez le cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincé e	Faî tes intervenir un professionnel pour la ré paration
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faî tes intervenir un professionnel pour la
	L'unité n'est pas correctement fixé e sur le support	Décrochez l'appareil et vérifiez l'installation et l'emplacement du support de fixation
Faible puissance d'aspiration	La hauteur entre la hotte et la plaque de cuisson est trop é levé e	Ajustez la hauteur entre 65-75 cm

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez votre appareil et contactez le service consommateur.

Numéro de série de l'appareil : où le trouver ?

Il est important d'informer le service consommateurs de la référence de votre produit ainsi que du numéro de série (à 16 chiffres qui commence par un 3) ; il peut être trouvé sur le certificat de garantie ou sur l'appareil.

Cela peut éviter des trajets inutiles aux techniciens, mais aussi des frais de déplacement non négligeables.

Protection de l'environnement

Cet appareil est commercialisé en accord avec la directive européenne 2012/19/EU sur les déchets des équipements électriques et électroniques (DEEE).

Les déchets des équipements électriques et électroniques (DEEE) contiennent des substances polluantes (ce qui peut entraîner des conséquences négatives pour l'environnement) et des composants de base (qui peuvent être réutilisés). Il est important de traiter ce type de déchets de manière appropriée afin de pouvoir éliminer correctement tous les polluants et de recycler les matériaux.

Les particuliers peuvent jouer un rôle important en veillant à ce que les DEEE ne deviennent pas un problème environnemental. Il est essentiel de suivre quelques règles simples:

- Les DEEE ne doivent pas être traités comme les déchets ménagers;

- Les DEEE doivent être remis aux points de collecte enregistrés. Dans de nombreux pays, la collecte des produits gros électroménagers peut être effectuée à domicile.

Dans de nombreux pays, lorsque vous achetez un nouvel appareil, l'ancien peut être retourné au détaillant qui doit collecter gratuitement sur la base un contre un. L'équipement repris doit être équivalent ou bien avoir les mêmes fonctions que le produit acquis.
