Type de produit	Hotte aspirante
Marque	Hoover
Modèle	HFT160NX
Catégorie	Hotte de cuisson
Alimentation électrique	220-240 V ~ 50 Hz
Puissance moteur	200 W (estimé)
Nombre de vitesses	3
Éclairage	LED 2,5 W
Distance minimale d'installation (électrique)	65 cm
Distance minimale d'installation (gaz)	75 cm
Diamètre de conduit d'évacuation	150 mm
Matériau	Acier inoxydable
Type de commande	Interrupteur mécanique à glissière
Filtres à graisse	Métalliques, lavables
Filtre à charbon actif	En option, changement tous les 3-6 mois
Mode d'évacuation	Extraction ou recyclage (avec filtre charbon)
Sécurité	Coupure d'alimentation avant entretien
Poids approximatif	10 kg
Entretien des filtres à graisse	Nettoyage régulier à l'eau savonneuse
Remplacement de l'ampoule	Par un professionnel qualifié

FOIRE AUX QUESTIONS - HFT160NX HOOVER

Comment installer la hotte HFT160NX ?

L'installation doit être réalisée par un électricien qualifié. Fixez la hotte au mur ou sous une armoire en respectant les distances minimales (65 cm pour une cuisinière électrique, 75 cm pour une cuisinière à gaz). Utilisez les vis et chevilles fournies. Pour l'évacuation extérieure, raccordez un conduit de 150 mm de diamètre.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale est de 65 cm pour une cuisinière électrique et de 75 cm pour une cuisinière à gaz ou à charbon. Respectez ces mesures pour une efficacité optimale et la sécurité.

Comment nettoyer les filtres à graisse métalliques ?

Démontez les filtres en appuyant sur la poignée. Lavez-les à la main dans de l'eau tiède avec un détergent dégraissant. Brossez doucement, rincez et laissez sécher naturellement. Ne pas utiliser de produits abrasifs.

Quand faut-il changer le filtre à charbon actif ?

Le filtre à charbon actif (non fourni) doit être remplacé tous les 3 à 6 mois selon l'utilisation de la cuisine. Il s'installe derrière le filtre à graisse métallique.

Que faire si le moteur de la hotte ne fonctionne pas ?

Vérifiez d'abord que le commutateur de ventilation est sur une position active (1, 2 ou 3). Si le commutateur est endommagé ou si le moteur est défectueux, contactez le service après-vente.

Comment remplacer l'ampoule LED de la hotte ?

Débranchez d'abord l'appareil. Desserrez les vis du panneau d'éclairage, retirez le module LED, débranchez le connecteur et remplacez l'ampoule par une neuve de 2,5 W max (type DBS-2.5/65-H-120/33). Faites appel à un professionnel si nécessaire.

Pourquoi l'aspiration de la hotte est-elle faible ?

Vérifiez la distance entre la hotte et la plaque de cuisson : elle doit être comprise entre 65 et 75 cm. Assurez-vous que les filtres à graisse ne sont pas encrassés et que le conduit d'évacuation n'a pas de courbure excessive.

Comment utiliser les différentes vitesses de la hotte ?

Utilisez l'interrupteur à glissière : position 0 pour arrêt, 1 pour faible vitesse, 2 pour moyenne et 3 pour haute vitesse. Réglez la vitesse en fonction de l'intensité des odeurs et de la vapeur.

La hotte peut-elle fonctionner en recyclage d'air intérieur ?

Oui, en mode recyclage, installez un filtre à charbon actif (non fourni) et tournez le bouton de ventilation sur la position intérieure. L'air filtré est renvoyé dans la pièce.

Que faire en cas de fuite d'huile sous la hotte ?

Vérifiez que le clapet de non-retour est correctement scellé à la sortie. Si la fuite persiste, démontez le conduit et scellez les raccords avec du mastic. Assurez-vous que les filtres à graisse sont correctement installés.

MODE D'EMPLOI HFT160NX HOOVER

HFT160NX hotte de cuisson manuel d'instructions

1 Consignes de sécurité 2. Installation 3. Comment utiliser votre hotte de cuisson 4. Dépannage 5. Entretien et nettoyage 6. Protection de l'environnement

Consignes de sécurité

Ce manuel indique comment installer votre hotte de cuisson et comment vous en servir.

Avant toute utilisation, veuillez le lire attentivement, même si vous connaissez déjà ce produit. Conservez ce manuel dans un endroit sûr, pour pouvoir le consulter par la suite.

Ce mode d'emploi est également disponible dans plusieurs autres formats, par exemple sur site Web ou, sur demande de l'utilisateur, en format DVD.

Avertissements :

• Ne pas utiliser la hotte sans filtres à graisse ou si les filtres sont trop encrassés !
• N'installez pas la hotte au-dessus d'une cuisinière comportant un gril élevé.
• Ne laissez pas de friture sans surveillance pendant l'utilisation de la hotte, car il existe un risque d'incendie avec la graisse chaude ou l'huile.
• Ne laissez jamais de flammes nues sous la hotte.

- Si la hotte est endommagée, ne l'utilisez pas.

- Ne pas faire flamber les aliments sous la hotte.

- ATTENTION : Les pièces accessibles peuvent être chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.

- Distance minimale entre la surface d'appui des récipients de cuisson sur la plaque et la partie la plus basse de la hotte. (Si la hotte de cuisson est installée au-dessus d'un dispositif fonctionnant au gaz, la distance est de 65 cm)

- L'air ne doit pas être évacué par un conduit utilisé pour l'évacuation des fumées d'autres appareils à gaz ou alimentés par d'autres carburants.

Ne jamais oublier de :

- Important ! Veuillez toujours couper l'alimentation électrique au secteur pendant l'installation ou l'entretien, comme par exemple le remplacement d'une ampoule électrique.

- La hotte doit être installée conformément aux instructions d'installation et toutes les mesures doivent être respectées.

- Tout travail d'installation doit être effectué par une personne compétente ou un électricien qualifié.

- Prenez soin de vous débarrasser des matériaux d'emballage. Ils peuvent représenter un danger pour les enfants.

- Faites attention aux bords aiguisés se trouvant sur la hotte, notamment pendant l'installation et le nettoyage.

- Quand la hotte est installée au-dessus d'un appareil à gaz, la distance minimale entre la surface d'appui des récipients de cuisson sur la plaque et la partie la plus basse de la hotte doit être :

Gazinière : 75 cm

Cuisinière électrique : 65 cm

Cuisinière à charbon

ou cuiseur à huile : 75 cm

- Assurez-vous que le tuyau n’ait pas de courbure de plus de 90 degrés car ceci réduirait l’efficacité de la hotte.

- Avertissement : Le fait de ne pas installer les vis ou le dispositif de fixation conformément à ces instructions peut entraîner des dangers électriques.

- Avertissement : Avant d'accéder aux appareils, tous les circuits d'alimentation doivent être coupés.

Ne jamais oublier de :

• Utilisez toujours des couvercles sur les casseroles et poêles quand vous cuisinez avec une gazinière.
• En modalité d'extraction, l'air de la pièce est utilisé par la hotte. Assurez-vous que la pièce soit bien aérée. Cette hotte élimine les odeurs de la pièce mais pas la vapeur.
• La hotte est prévue pour un usage domestique uniquement.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent d'entretien ou des personnes dotées du même type de qualification, afin d'éviter tout risque.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou par des personnes dénuées d'expérience et de connaissances, mais qui ont été informées sur la manière d'utiliser l'appareil en toute sécurité, si elles comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. L'entretien et le nettoyage ne doivent pas être effectués par des enfants sans surveillance.

- Avertissement : Avant d'accéder aux appareils, tous les circuits d'alimentation doivent être coupés.

Ne jamais oublier de :

• Attention : L'appareil et ses parties accessibles chauffent pendant l'utilisation. Ne pas toucher les éléments chauds. Les enfants de moins de 8 ans doivent se tenir éloignés, à moins qu'ils ne soient sous surveillance permanente.
• Il faut une ventilation adéquate de la pièce lorsque la hotte est utilisée en même temps que des appareils à gaz ou employant d'autres combustibles.
• Il existe un risque d'incendie si le nettoyage n'est pas réalisé conformément aux instructions.
• Les réglementations en matière d'évacuation de l'air doivent être respectées.
• Nettoyez votre appareil régulièrement en suivant la méthode indiquée au chapitre ENTRETIEN.
• Pour des raisons de sécurité, utilisez uniquement des vis de fixation ou de montage de la taille recommandée dans ce manuel d'instructions.
• Pour des explications concernant le mode et la fréquence de nettoyage, veuillez consulter le chapitre entretien et nettoyage de ce manuel d'instructions.
• L'entretien et le nettoyage ne doivent pas être effectués par des enfants sans surveillance.
• Lorsque la hotte électrique fonctionne en même temps que des dispositifs alimentés par d'autres énergies que l'électricité, la pression négative de la pièce ne doit pas dépasser 4 Pa (4 x 10^-5 bars).
• AVERTISSEMENT : Danger d'incendie : ne pas stocker d'éléments sur les surfaces de cuisson.
• N'utilisez jamais de nettoyeur à vapeur.
• N'essayez JAMAIS d'éteindre un feu avec de l'eau, mais éteignez l'appareil, puis couvrez la flamme avec un couvercle ou une couverture anti-feu, par exemple.

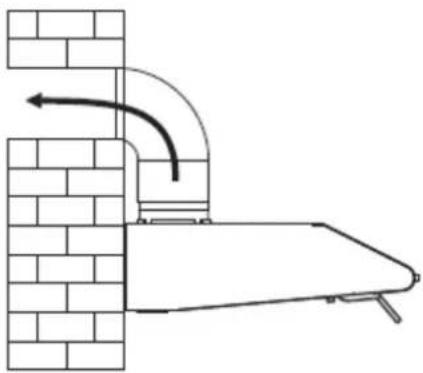

Installation (évacuation externe)

Si vous avez une sortie vers l'extérieur, votre hotte peut être connectée comme sur l'image ci-dessous par un conduit d'évacuation (émail, aluminium, gaine souple ou matériau inflammable avec un diamètre intérieur de 150 mm)

1. Avant l'installation, éteignez l'appareil et débranchez-le de la prise de courant.

1. Pour une prestation optimale, la hotte doit être placée à une distance de 65 à 75 cm au-dessus de la plaque de cuisson. Voir ill. 1.

ILL. 2 ILL. 1

1. Pour l'installation sur le mur, percer 4 trous de ∅ 8 mm à un endroit approprié en fonction de l'entraxe des trous à l'arrière de la hotte, voir ill. 2.
2. Introduisez les écrous dans les trous.
3. Insérez les vis ST4*30 mm dans les écrous et serrez fort.
4. Suspendez la hotte sur les vis de support.
5. Utilisez ensuite les accessoires fournis ci-joints pour visser les deux vis de sûreté dans les deux trous de la hotte, puis serrez les vis pour fixer la hotte au mur.
6. Posez le tuyau d'expansion sur la valve à sens unique, puis le dirigez

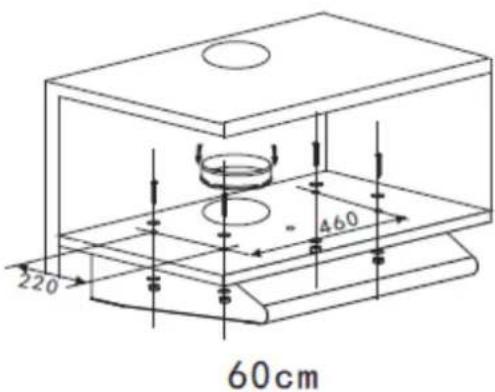

Méthode B Voir ill. 3 :

1. Percer 4 trous de ∅ 6mm au fond de l'armoire suspendue.

1. Installez le hotte de cuisson en bas de l'armoire, fixez la hotte avec les 4 vis M4 fournies + les rondelles + les écrous de vis M4.
2. Posez le tuyau d'expansion sur la valve à sens unique, puis le diriger vers la sortie, sinon utilisez le couvercle de sortie pour l'étanchéité de la sortie externe et ouvrez la valve d'évacuation interne.
3. Installez la planche ajustée sur le dessous de la hotte afin d'empêcher l'espace entre le dos de la hotte et l'armoire.

Réglage de la ventilation

Ventilation à l'air extérieur : Tournez le bouton sur extérieur (ill. 5A), installez la sortie, allumez la hotte et l'air sera ventilé depuis la sortie extérieure.

Ventilation à l'air intérieur : Tournez le bouton sur intérieur (ill. 5B), installez le couvercle de sortie, allumez la hotte et l'air sera ventilé depuis la sortie intérieure.

Plaque de recouvrement de la sortie

Ventilation à l'air intérieur Ventilation à l'air extérieur

Avertissement

Pour des raisons de sécurité, utilisez uniquement des vis de fixation ou de montage de la taille recommandée dans ce manuel d'instructions. Le fait de ne pas installer les vis ou le dispositif de fixation conformément à ces instructions peut entraîner des risques électriques.

Comment utiliser votre hotte de cuisson interrupteur de commutation

Il y a 3 vitesses du moteur et un interrupteur pour l'éclairage.

Faire glisser l'interrupteur pour le faire fonctionner.

Fonctionnement du moteur

0- Arrêt

1- Réglage bas 2- Réglage moyen 3- Réglage à haut régime

Fonctionnement de l'éclairage

0- Éteint

1- Allumé

Dépannage

Problème Cause possible Solution
Lumière allumée, mais le moteur ne fonctionne pas.	Le commutateur de ventilation est désactivé.	Sélectionnez une position active du commutateur de ventilation.
	Le commutateur de ventilation est endommagé.	Contactez le service après-vente.
	Le moteur est endommagé.	Contactez le service après-vente.
L'éclairage ne fonctionne pas, le moteur ne fonctionne pas.	Les fusibles ont grillé.	Réinitialisez/Remplacez les fusibles.
	Câble d'alimentation mal branché ou déconnecté.	Repositionnez le câble dans la prise d'alimentation. Connectez la prise d'alimentation.
Fuite d'huile.	Le clapet de non-retour n'est pas correctement scellé à la sortie.	Démontez le clapet de non-retour et scellez avec du mastic.
	Fuite du raccordement entre le conduit et le boîtier.	Démonter le conduit et scellez.
Les lumières ne fonctionnent pas.	Lampes grillées ou défectueuses.	Remplacez les lampes selon ces instructions.
Aspiration insuffisante.	La distance entre la hotte et la plaque de cuisson est trop grande.	Repositionnez la hotte à la bonne distance.
La hotte de cuisson penche.	Les vis de fixation ne sont pas correctement serrées.	Serrez la vis du support d'accrochage en position parfaitement horizontale.

Remarque :

Toute réparation de votre appareil doit être conforme aux lois locales, nationales ou fédérales. Veuillez contacter le service après-vente si vous

avez des doutes avant d'opérer selon les instructions ci-dessus. L'appareil doit toujours être déconnecté du secteur d'alimentation avant d'être ouvert.

Attention :

- Avant toute opération d'entretien ou de nettoyage, la hotte doit être déconnectée du secteur d'alimentation. Vérifiez que la hotte est déconnectée de la prise murale et que la fiche de la prise est débranchée.

- Les surfaces externes sont sensibles aux rayures et aux abrasions : veuillez respecter les consignes de nettoyage, afin d'obtenir le meilleur résultat possible, sans rien endommager.

Consignes générales

Le nettoyage et l'entretien doivent être mis en œuvre quand l'appareil est refroidi, tout particulièrement pour le nettoyage. Évitez de passer des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces.

ACIER inoxydable

L'acier inoxydable doit régulièrement être nettoyé (par ex. toutes les semaines) pour s'assurer une longue durée de vie. Essuyez avec un chiffon doux propre. On peut utiliser un produit d'entretien spécialement conçu pour l'acier inoxydable.

Remarque :

Prenez soin d'essuyer avec un chiffon qui n'endommage pas la surface de l'acier inoxydable, pour éviter l'apparition de motifs rayés croisés disgracieux.

Surface du panneau de commande

Le panneau de commande incorporé peut être nettoyé avec de l'eau savonneuse. Assurez-vous que le chiffon est propre et bien essoré avant de nettoyer. Utilisez un chiffon doux et sec pour éliminer toute trace d'humidité après avoir nettoyé.

Important

Utilisez des détergents neutres et évitez les produits de nettoyage chimiques agressifs, les détergents ménagers puissants ou les produits contenant un abrasif, car cela pourrait nuire à l'apparence de l'appareil et effacer les motifs ou écritures imprimés sur le panneau de commande et annuler la garantie du fabricant.

Filtres à graisse en caissettes métalliques

Les filtres à graisse en caissettes métalliques peuvent être lavés à la main. Plongez-les environ 3 minutes dans une émulsion d'eau tiède et de détergent dégraissant, puis brossez doucement avec une brosse douce. Veuillez ne pas exercer trop de pression, pour éviter de les endommager. (Laissez-les sécher naturellement à l'abri de la lumière directe du soleil)

Les filtres doivent être nettoyés séparément de la vaisselle et des ustensiles de cuisine. Il est conseillé de ne pas utiliser de produit de rinçage.

• Démontez les filtres selon les instructions montrées ci-dessous : - N'utilisez pas de détergent abrasif car cela risquerait d'endommager la hotte.

• Installez les filtres selon les quatre étapes suivantes.
• Placez un filtre dans les fentes à l'arrière de la hotte.
• Appuyez sur le bouton de la poignée du filtre.
• Relâchez la prise quand le filtre est dans sa position définitive.
• Répétez la même opération pour installer tous les filtres.

Filtre à charbon - non fourni

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Les filtres à charbon actif doivent normalement être changés tous les trois ou six mois, selon le type d'utilisation de la cuisine. La procédure d'installation des filtres à charbon actif est la suivante.

Pour installer un filtre à charbon actif, veuillez tout d'abord retirer le filtre en aluminium. Commencez par retirer soigneusement le panneau en acier inoxydable, appuyez sur la fermeture du filtre en aluminium, puis retirez celui-ci.

1. Placez le filtre à charbon sur la face arrière du filtre en aluminium.
2. Insérez le fil d'acier dans le cadre du filtre en aluminium, un de chaque côté. Vous devez le plier pour l'insérer à l'autre extrémité du cadre.
3. Assurez-vous que le fil d'acier fixe le filtre à charbon sur le filtre en aluminium.

• Assurez-vous que le filtre soit correctement enclenché. Dans le cas contraire, il pourrait tomber et endommager le bloc.
• Quand le filtre à charbon actif est enclenché, la force d'aspiration baisse.

La lampe doit être remplacée par le fabricant, un agent après-vente ou toute autre personne qualifiée. ✿ Coupez l'alimentation électrique avant toute intervention sur l'appareil. Avant de prendre la lampe directement dans vos mains, assurez-vous qu'elle soit complètement refroidie. Pour la manipulation des lampes, utilisez un chiffon ou portez des gants, pour éviter tout contact direct des mains avec les lampes, ce qui réduirait leur durée de vie.

Remplacement de l'ampoule électrique

Utilisez le tournevis pour desserrer la vis auto-taraudeuse ST4*8 mm (2 pièces) du panneau d'éclairage, sortez l'installation d'éclairage. Ouvrez le bornier connecté avec le câble, déconnectez le connecteur et remplacez l'ampoule.

• Le code ILCOS D de cette lampe est : DBS-2.5/65-H-120/33 - Modules LED - ampoule rectangulaire - Puissance max (Watt) : 2,5 W - Plage de tension : CA 220-240 V - Dimensions :

Ce produit se distingue par le symbole du tri sélectif des équipements électroniques. Cela signifie que ce produit ne doit pas être éliminé en tant que déchet ménager, mais qu'il doit être traité selon un système de collecte sélective, conformément à la directive 2012/19/CE. Il sera ensuite recyclé ou démantelé pour minimiser son impact environnemental; les produits électriques et électroniques sont potentiellement dangereux pour l'environnement et la santé humaine en raison de substances toxiques. Pour plus d'informations, veuillez contacter les autorités locales ou régionales de votre secteur.

Remarque :

Ce qui suit montre comment réduire l'impact total sur l'environnement (par exemple, l'utilisation d'énergie) par le processus de cuisson.

(1) Installez la hotte de cuisson dans un emplacement approprié, là où la ventilation est efficace. (2) Nettoyez régulièrement la hotte pour ne pas compromettre le passage de l'air. (3) N'oubliez pas d'éteindre la lumière de la hotte après avoir cuisiné. (4) N'oubliez pas d'éteindre la hotte après avoir cuisiné.

Information sur le démantèlement

Ne démantelez pas l'appareil d'une façon autre que celle qui est montrée dans le manuel de l'utilisateur. L'appareil ne doit pas être démantelé par l'utilisateur. À la fin de son cycle de vie, l'appareil ne doit pas être mis au rebut avec les ordures ménagères. Adressez-vous aux autorités locales ou à un mandataire pour des conseils sur le recyclage.
